2021-2022学年度人教版物理八年级上册第五章透镜及其应用综合测评练习题（含答案）

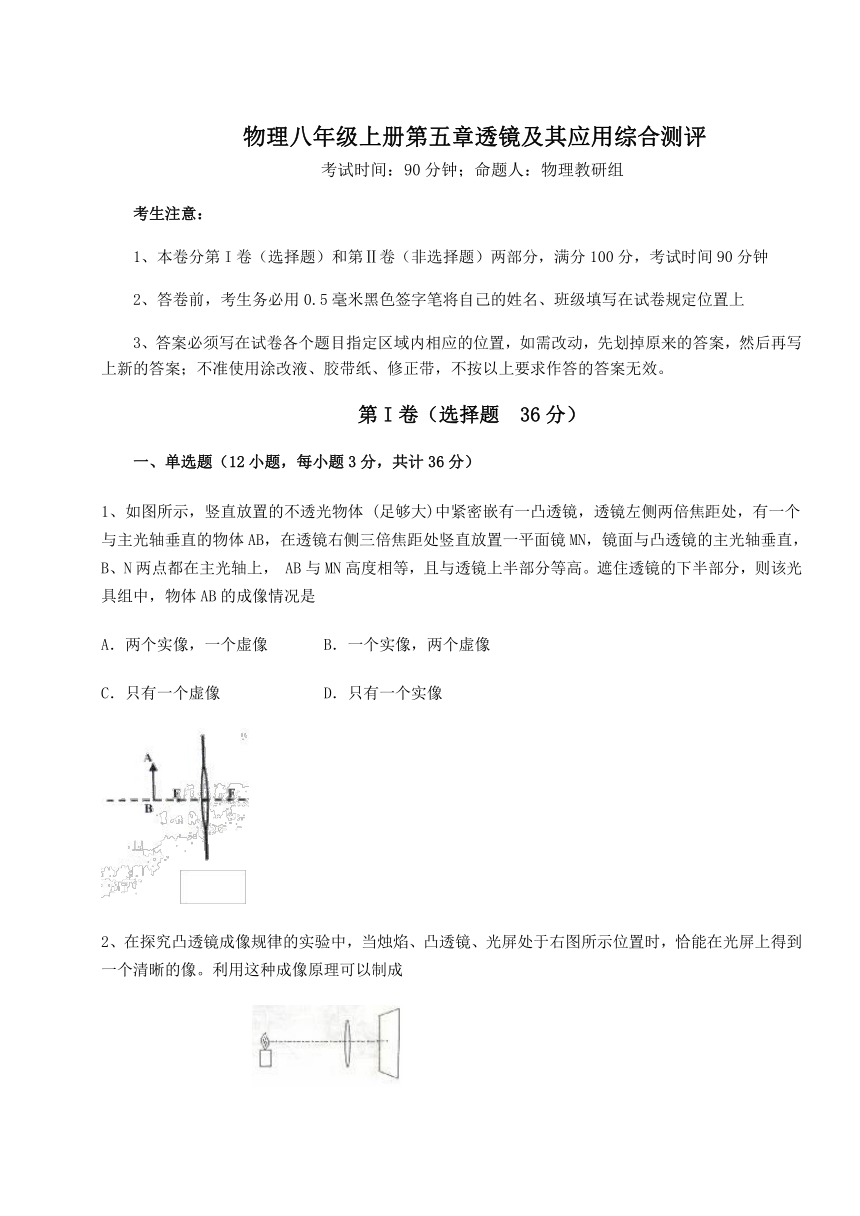

物理八年级上册第五章透镜及其应用综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、如图所示，竖直放置的不透光物体 (足够大)中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直， B、N两点都在主光轴上， AB与MN高度相等，且与透镜上半部分等高。遮住透镜的下半部分，则该光具组中，物体AB的成像情况是
A．两个实像，一个虚像 B．一个实像，两个虚像
C．只有一个虚像 D．只有一个实像

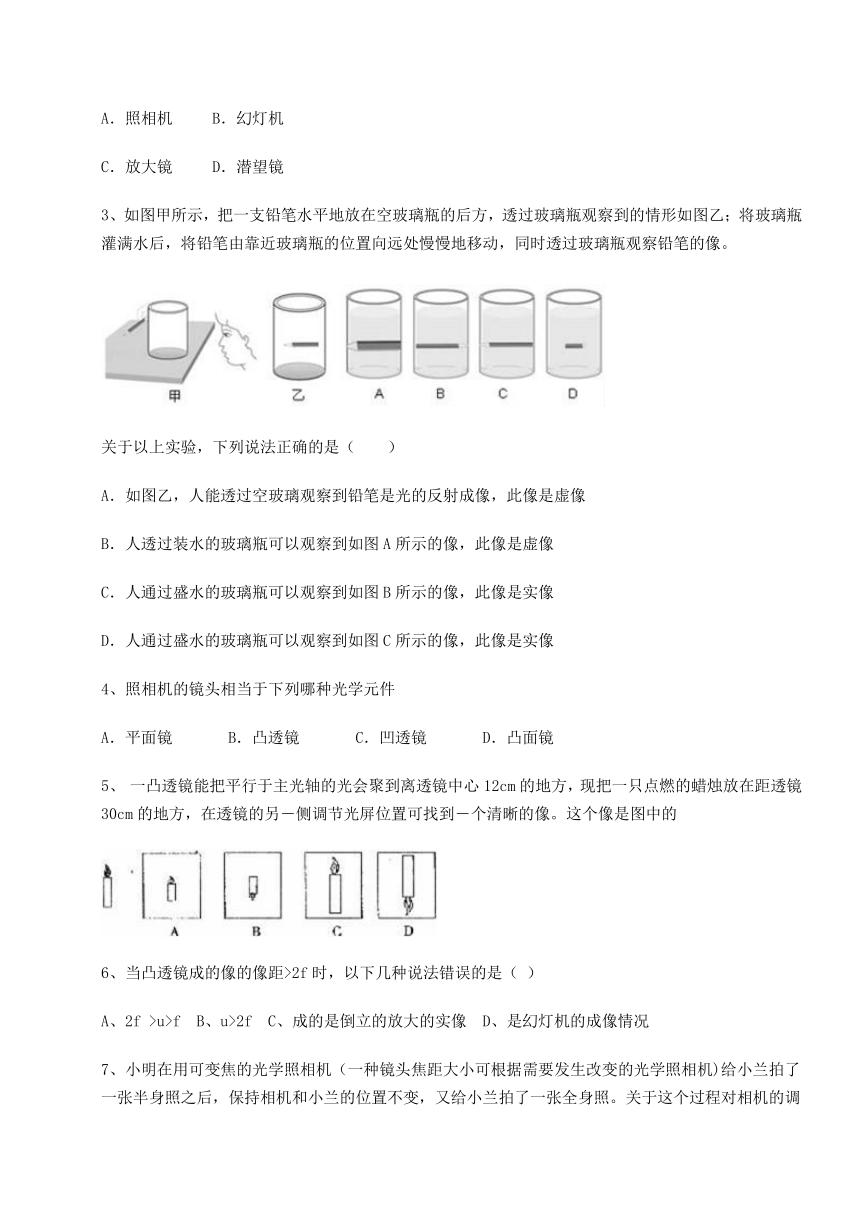

2、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于右图所示位置时，恰能在光屏上得到一个清晰的像。利用这种成像原理可以制成

A．照相机 B．幻灯机
C．放大镜 D．潜望镜
3、如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙；将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像。
关于以上实验，下列说法正确的是（　　）
A．如图乙，人能透过空玻璃观察到铅笔是光的反射成像，此像是虚像
B．人透过装水的玻璃瓶可以观察到如图A所示的像，此像是虚像
C．人通过盛水的玻璃瓶可以观察到如图B所示的像，此像是实像
D．人通过盛水的玻璃瓶可以观察到如图C所示的像，此像是实像
4、照相机的镜头相当于下列哪种光学元件
A．平面镜 B．凸透镜 C．凹透镜 D．凸面镜
5、 一凸透镜能把平行于主光轴的光会聚到离透镜中心12cm的地方，现把一只点燃的蜡烛放在距透镜30cm的地方，在透镜的另―侧调节光屏位置可找到―个清晰的像。这个像是图中的
6、当凸透镜成的像的像距>2f时，以下几种说法错误的是（ ）
A、2f >u>f B、u>2f C、成的是倒立的放大的实像 D、是幻灯机的成像情况
7、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机)给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照。关于这个过程对相机的调节，下列说法中正确的是 ( )
A.焦距变大，像距也变大 B.焦距变小，像距也变小
C.焦距变大，像距变小 D.焦距变小，像距变大

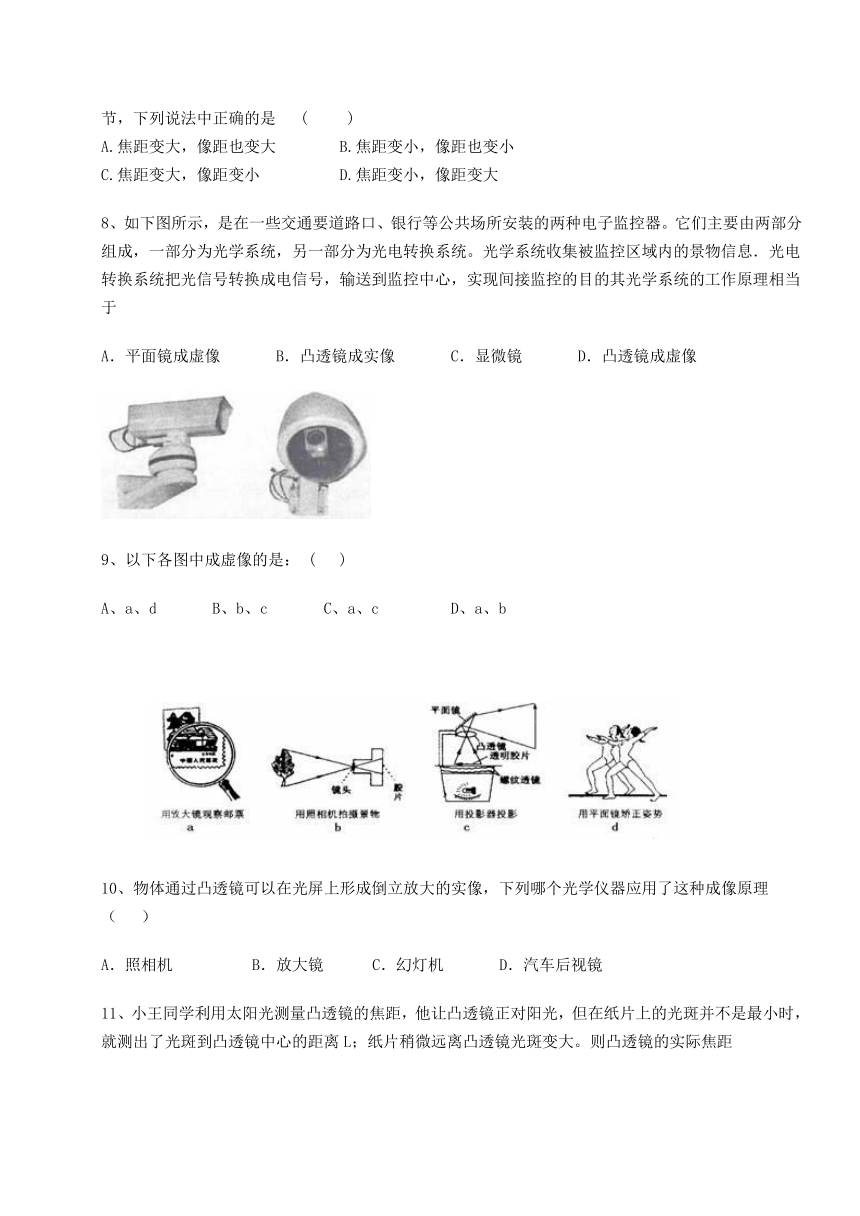

8、如下图所示，是在一些交通要道路口、银行等公共场所安装的两种电子监控器。它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的其光学系统的工作原理相当于
A．平面镜成虚像 B．凸透镜成实像 C．显微镜 D．凸透镜成虚像

9、以下各图中成虚像的是： ( )
A、a、d B、b、c C、a、c D、a、b

10、物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（ ）
A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜

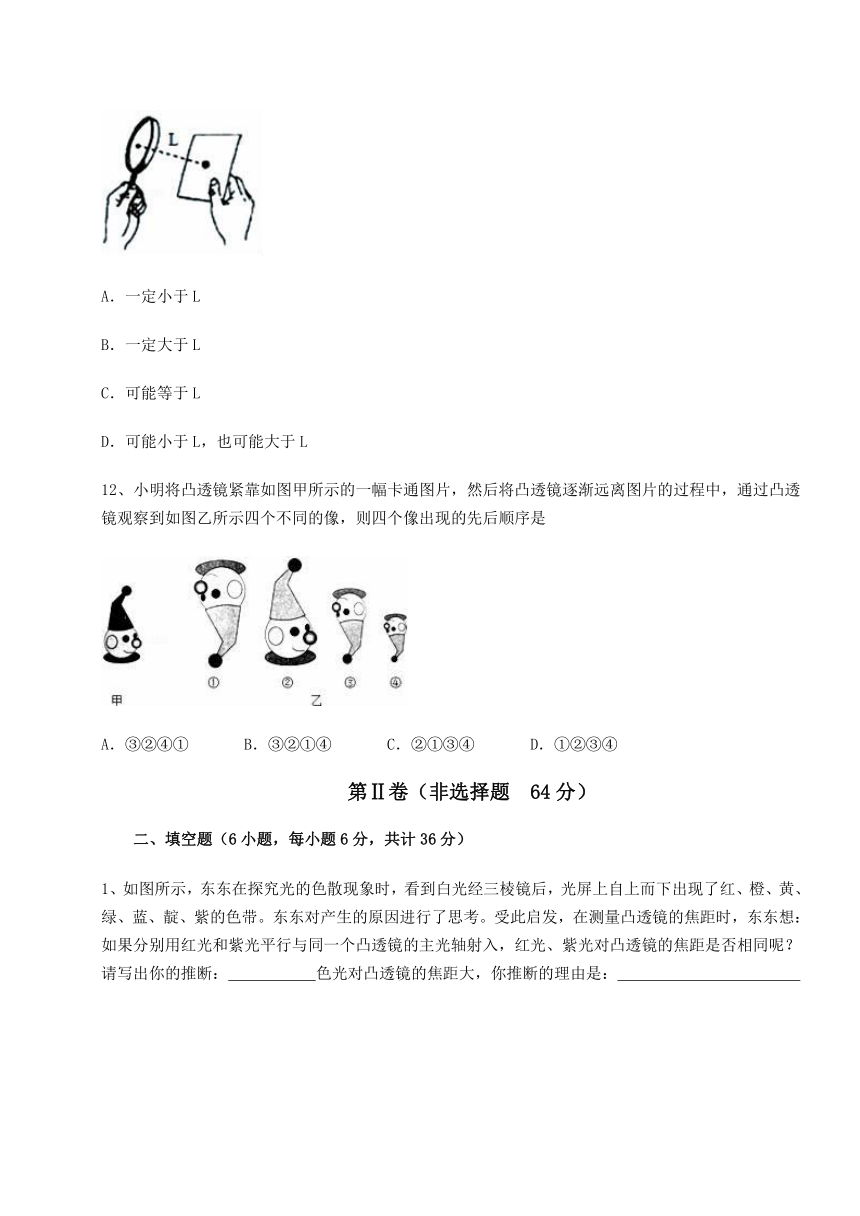

11、小王同学利用太阳光测量凸透镜的焦距，他让凸透镜正对阳光，但在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L；纸片稍微远离凸透镜光斑变大。则凸透镜的实际焦距
A．一定小于L
B．一定大于L
C．可能等于L
D．可能小于L，也可能大于L
12、小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是
A．③②④① B．③②①④ C．②①③④ D．①②③④
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、如图所示，东东在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带。东东对产生的原因进行了思考。受此启发，在测量凸透镜的焦距时，东东想：如果分别用红光和紫光平行与同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否相同呢？请写出你的推断： 色光对凸透镜的焦距大，你推断的理由是：
2、研究“凸透镜成像规律”时，将凸透镜正对着太阳，在距透镜15cm的光屏上得到一个最小、最亮的光斑，则该凸透镜的焦距为______cm。实验中，将点燃的蜡烛先后放在a、b、c、d、e、k各点，如图所示，则当蜡烛在_____点时在屏上得到的清晰的像最大。
3、在森林里游客如果随地丢弃装水的透明圆饮料瓶，可能会引起森林火灾，这是因为饮料瓶相当于 镜，它能使太阳光 。
4、小刚用已经调节好的照相机将位于充满水的水池底部一个美丽的图案拍摄下来。当把水排掉后，小刚仍然想在原来的位置用此照相机拍到这个图案清晰的照片，他应该调整照相机，使镜头___________。（选填“前伸”、“后缩”或“不动”）
5、如果一束来自远处某点的光经角膜和晶状体折射后所形成的像落在视网膜的前方，矫正的方法是佩戴一幅由__ ___透镜（填“凸”或“凹”）做的眼镜．当白光照射在绿叶上时，叶片呈现_______色．
6、人眼结构中的晶状体相当于一个 镜，来自物体的光经过晶状体在视网膜上成倒立缩小的像。人眼观察物体最清晰而又不易疲劳的距离。叫做明视距离。根据老花眼的结构可判定，老花眼的明视距离 （选填“大于”、“等于”或“小于”）正常人眼的明视距离。
三、实验探究（2小题，每小题14分，共计28分）
1、关于凸透镜：
（1）在探究凸透镜成像的实验中，王聪同学先将凸透镜对着太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的点，如图所示，这一操作的目的是
　　　　　　　　　　　　　　；
（2）在探究凸透镜成像的实验中，由于蜡烛火焰的高度不合适，在光屏上得到如图所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向　　　　　　　　调节；
（3）照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成倒立、　　　　　　　　　实像的原理制成的。
2、小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：
⑴要使烛焰的像能成在光屏的中央，应将蜡烛向 （填“上”或“下”）调整．
⑵烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm．
⑶使烛焰向右移动2cm，此时应该将光屏向 （填“左”或“右”）移至另一位置，才能得到一个倒立、 （填“放大”、“缩小”或“等大”）的清晰实像．
-参考答案-
一、单选题
1、答案：D
2、答案： A
3、答案： C
【详解】
A．把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到图乙的像是光的折射成像，此像是虚像，故A选项错误；
D．玻璃瓶装满水相当于一个凸透镜。当铅笔由靠近瓶子的位置逐渐远离时，透过透镜会看到正立、放大的虚像，并且先逐渐变长，如图C，故D选项错误；
C．当到达某一位置时，铅笔尖忽然改变方向，成倒立、放大的实像，如图B，继续移动像逐渐变短变小，如图D，故C选项正确；
B．该“水透镜”左右两侧薄，中间厚，所以在一倍焦距内纵向上几乎不会放大，即笔不会变粗，所以A图中的现象不会发生，故B选项错误。
【点睛】
由凸透镜成像的规律知，当物距在一倍焦距以内时，得到正立、放大的虚像；此题主要考查凸透镜成像规律的应用，涉及到光的反射、光的折射、凸透镜成像的规律等知识，属于一道光学综合题。
4、答案： B
5、答案： B
6、答：B
7、答案：B
8、答案： B
9、答：A
10、答：C
11、答案： A
12、答案： C
【解析】小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.
二、填空题
1、答案：红 凸透镜（或三棱镜）对红光的偏折（或折射）程度小
2、答案：15 、d
3、答案：凸透，会聚
4、答案：后缩
5、答案：凹；绿
6、答案：凸透 大于
三、实验探究
1、答案：（1）测量凸透镜的焦距；（2）上 ；（3）放大
【解析】考查点：凸透镜成像的规律探究 分析：（1）凸透镜能使太阳光汇聚，汇聚的这个最小最亮的点叫做焦点，焦点到光心的距离叫做焦距，所以（1）中测量的是凸透镜的焦距；（2）因为凸透镜所成的像是倒立的，所以在上下或左右移动物体时，实像的移动方向也总是与物体的移动方向相反。此题中蜡烛火焰的像在上方，要想在光屏看到完整的像，就要使像向下移动，故应该使蜡烛火焰向上移动；（3）教室里的投影仪像距大于物距，所以所成的像是放大的。
易错分析：此题（2）是最易错的地方。要注意物体所成的像是倒立的，所以物体的上下左右移动方向与像的上下左右移动方向是相反的。
2、答案：⑴下 ⑵10 ⑶右 放大
