2021-2022学年北师大版物理九年级全册第十三章 电功和电功率同步训练试题（含解析）

北师大版物理九年级全册第十三章 电功和电功率同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（　　）
A．电阻甲的阻值不变，大小为0.1Ω
B．乙的电阻随着电压的增大而减小
C．若将甲、乙串联在9V的电源上，则乙的实际功率为2W
D．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W
2、 “珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（　　）
A．如果发生触电事故，应立即切断电源，然后施救
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器

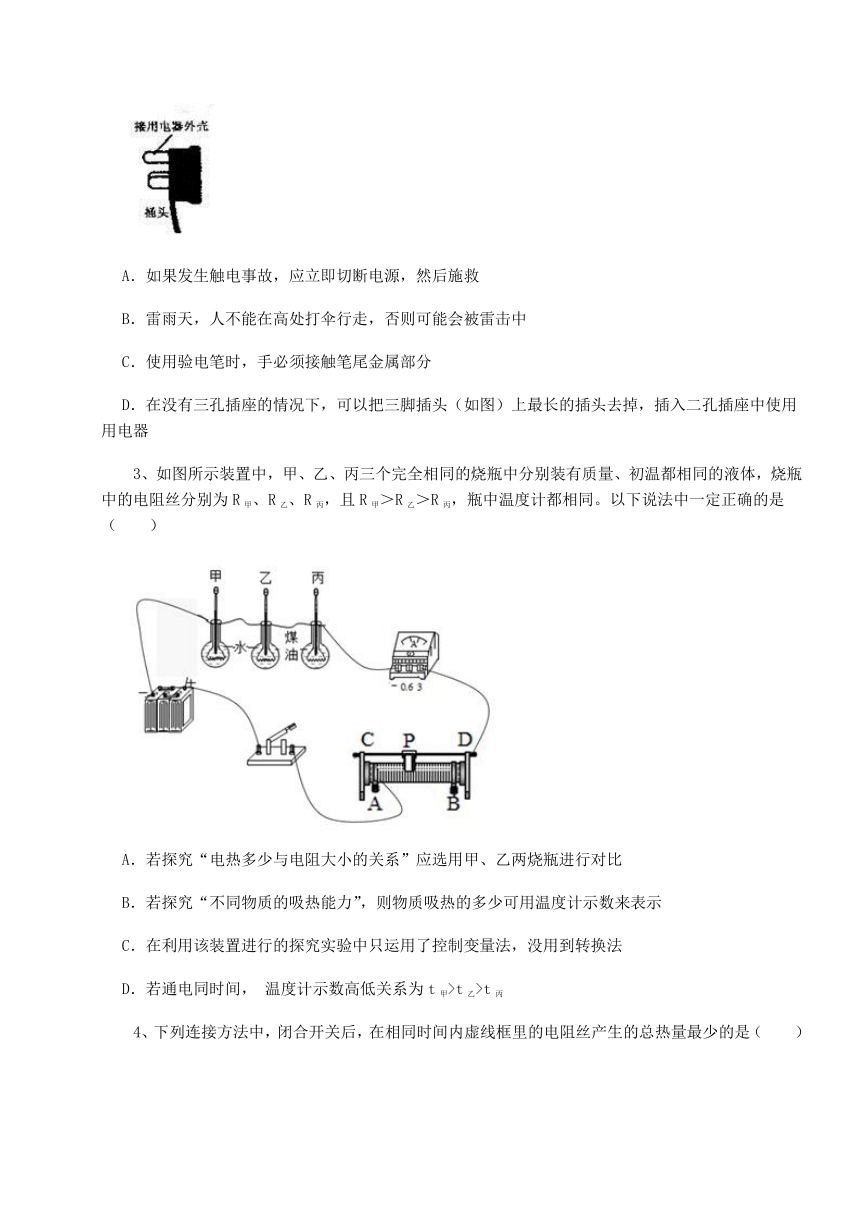

3、如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的电阻丝分别为R甲、R乙、R丙，且R甲＞R乙＞R丙，瓶中温度计都相同。以下说法中一定正确的是（　　）
A．若探究“电热多少与电阻大小的关系”应选用甲、乙两烧瓶进行对比
B．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数来表示
C．在利用该装置进行的探究实验中只运用了控制变量法，没用到转换法
D．若通电同时间， 温度计示数高低关系为t甲>t乙>t丙
4、下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（　　）
A． B．
C． D．

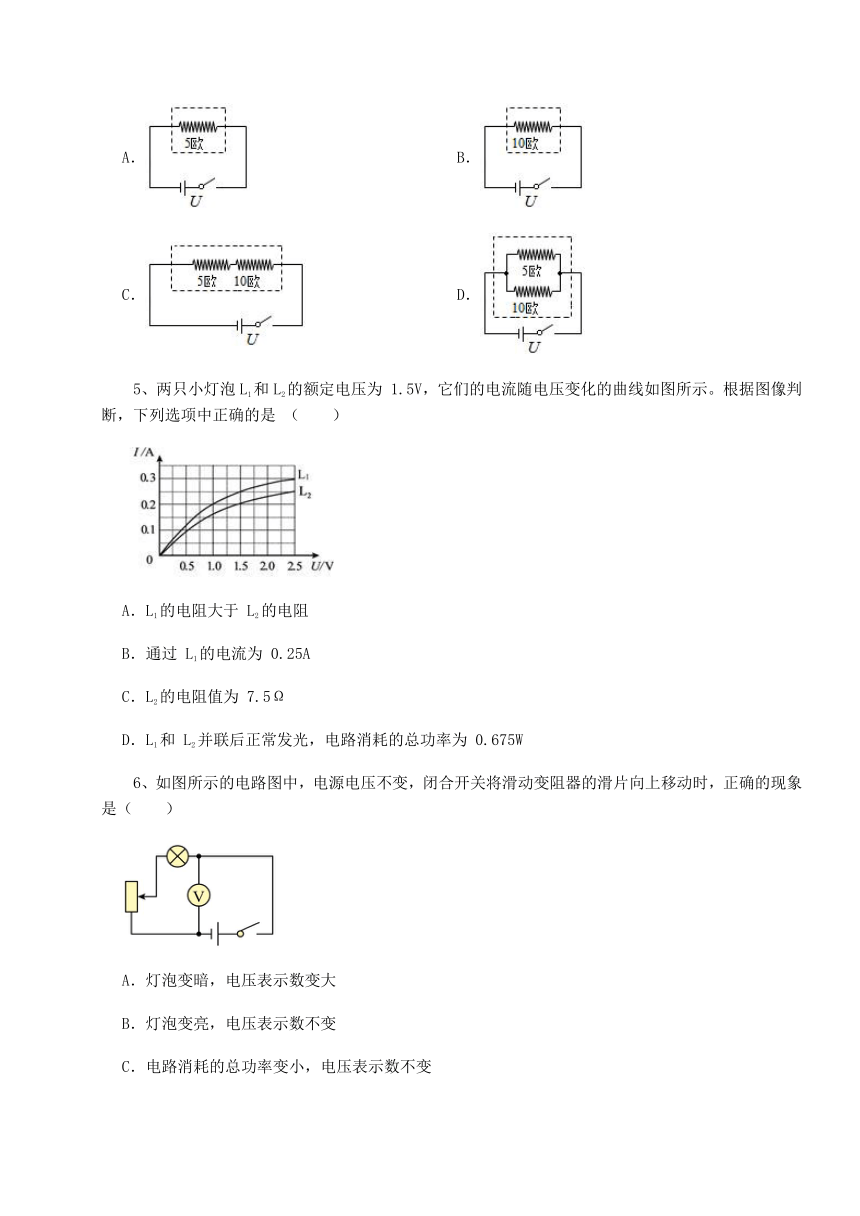

5、两只小灯泡L1和L2的额定电压为 1.5V，它们的电流随电压变化的曲线如图所示。根据图像判断，下列选项中正确的是 （　　）
A．L1的电阻大于 L2的电阻
B．通过 L1的电流为 0.25A
C．L2的电阻值为 7.5Ω
D．L1和 L2并联后正常发光，电路消耗的总功率为 0.675W
6、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（　　）
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大
7、将两个定值电阻串联接到电压为 U 的电源两端，R1 消耗的功率为 P1，R2 消耗的功率为 3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（　　）
A．R1 与 R2 的电阻之比为 3：1
B．并联时通过 R1 与 R2 的电流之比为 1：1
C．并联时 R2 消耗的功率为 P1
D．并联时两电阻消耗的总功率为 P1

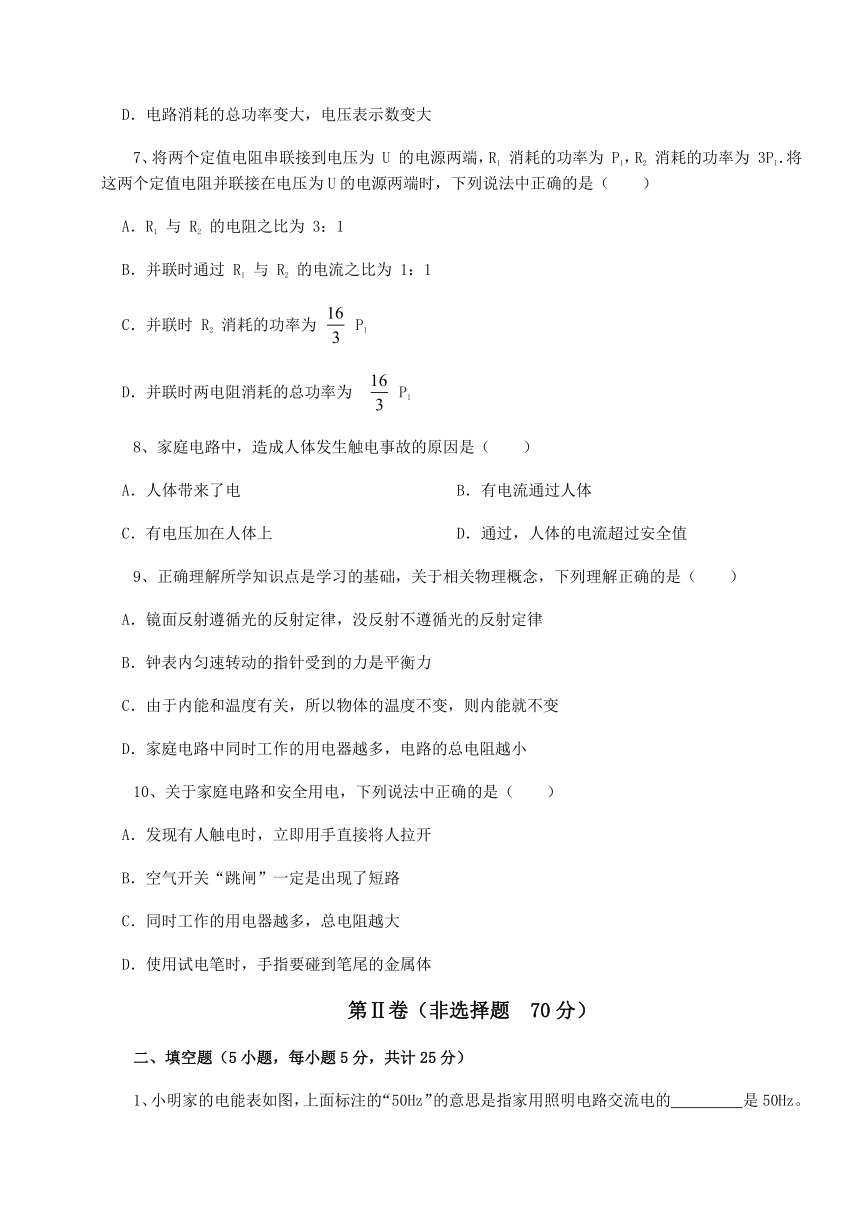

8、家庭电路中，造成人体发生触电事故的原因是（　　）
A．人体带来了电 B．有电流通过人体
C．有电压加在人体上 D．通过，人体的电流超过安全值
9、正确理解所学知识点是学习的基础，关于相关物理概念，下列理解正确的是（　　）
A．镜面反射遵循光的反射定律，没反射不遵循光的反射定律
B．钟表内匀速转动的指针受到的力是平衡力
C．由于内能和温度有关，所以物体的温度不变，则内能就不变
D．家庭电路中同时工作的用电器越多，电路的总电阻越小
10、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．发现有人触电时，立即用手直接将人拉开
B．空气开关“跳闸”一定是出现了短路
C．同时工作的用电器越多，总电阻越大
D．使用试电笔时，手指要碰到笔尾的金属体
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）

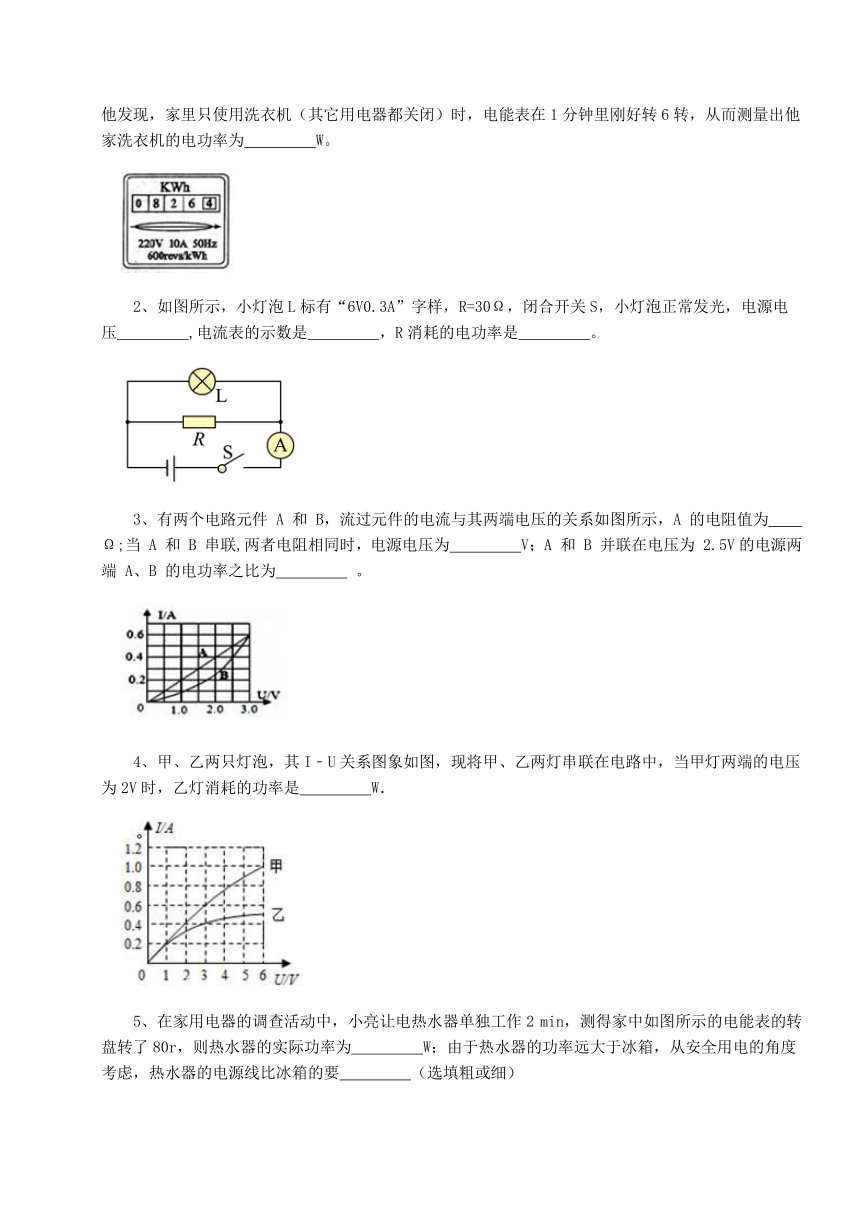

1、小明家的电能表如图，上面标注的“50Hz”的意思是指家用照明电路交流电的　 　是50Hz。他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表在1分钟里刚好转6转，从而测量出他家洗衣机的电功率为　 　W。
2、如图所示，小灯泡L标有“6V0.3A”字样，R=30Ω，闭合开关S，小灯泡正常发光，电源电压　 　,电流表的示数是　 　，R消耗的电功率是　 　。
3、有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图所示，A 的电阻值为　 　Ω;当 A 和 B 串联,两者电阻相同时，电源电压为　 　V；A 和 B 并联在电压为 2.5V的电源两端 A、B 的电功率之比为　 　 。
4、甲、乙两只灯泡，其I﹣U关系图象如图，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是　 　W．
5、在家用电器的调查活动中，小亮让电热水器单独工作2 min，测得家中如图所示的电能表的转盘转了80r，则热水器的实际功率为　 　W；由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要　 　（选填粗或细）
三、计算题（3小题，每小题7分，共计21分）
1、小明将废旧电热器上规格为“220V 968W”的完好电热丝R0拆下，用于科技小组制作电烘箱，设计电路如图1所示。经过多次试验，当选用的电阻R1的阻值为5Ω时，刚好满足箱体内烘于功率要求。（不考虑温度对电阻的影响）
（1）电热丝R0的阻值是多少？
（2）整个电路工作时的电流是多少？整个电路工作1h产生的热量是多少？
（3）图1电路作时存在着电能没有被充分利用的不足。在保证箱体内烘手功率及R0不变的情況下，请你针対电路中的不足进行改进，在图2中将改进后的电路图补充完整，并在图中标出相关电阻的阻值。（此问不要求写出计算过程）
2、如图所示电路，电源电压保持不变，灯L标有“3V0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻不变，求:
（1）灯丝电阻；
（2）当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压；
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。
3、目前，许多城市的十字路口都安装了太阳能红绿灯。白天太阳能电池板给红绿灯供电，同时多余的电能又给蓄电池充电。在阴雨天和晚上蓄电池又给红绿灯供电，使红绿灯能连续工作。其主要参数见表所示。那么，若太阳能电池板每天有效受光时间为6h，每平方米的面积上太阳辐射的功率为103 W，则
光电转换效率η 有效受光面积S 灯泡额定电压U
40% 0.5m2 24V
（1）这种太阳能电池板每天获得的电能为多少焦耳？
（2）若太阳能红绿灯由红、黄、绿三灯组成，每天获得的电能可使它连续正常工作40h，则太阳能红绿灯正常工作时的功率是多大？
四、实验探究（2小题，每小题12分，共计24分）
1、用如图所示的装置探究“电流做功与电压的大小之间的关系”。两瓶煤油中都浸泡着一段材料、横截面积均相同的电阻丝，瓶中温度计显示煤油的温度。
（1）实验中电流做功的多少是根据煤油温度变化的大小来判断的，为比较两电阻做功的多少，两瓶煤油的质量应　 　；
（2）“水比较容易获得，为什么不用水代替煤油？”对此合理的解释是____（填字母）；
A．煤油有颜色便于观察
B．煤油密度较小
C．煤油比热容较小
（3）两瓶中电阻　 　联使得通过它们的电流和通电时间相等，甲瓶中的电阻丝较长，电阻较　 　，电压较高；
（4）实验发现，甲瓶温度升高较多。表明：在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越　 　。
2、小明为了探究小灯泡的功率与电压的关系，找来一个标有“2.5V”字样的小灯泡，连接了如图甲所示的电路图：
（1）小明同学连接的电路中，开关闭合后，电压表示数为　 　，于是他发现电路连接存在明显错误，请你在图中将改动的导线上打“×”，并用笔画线代替导线在图甲中画出正确的接法　 　；
（2）改正错误后，闭合开关，小明将变阻器的滑片P向右移动，小灯泡会　 　（选填“变亮”、“变暗”或“不变”），记录多种情况下的电压表、电流表示数和小灯泡的亮暗，根据你的实验经验：电压表示数　 　，电流表示数　 　，灯泡越亮，功率越大；
（3）小明根据实验数据画出如图乙所示I—U图像，发现小灯泡的电流与电压　 　（选填“成”或“不成”）正比，其原因是　 　；
（4）小明在测小灯泡额定电功率时发现电流表出现了故障，无法使用，于是他们又找来了一个已知阻值的定值电阻R0和一个单刀双掷开关S2，设计了如图丙所示实验电路，实验步骤如下所示：
①闭合开关S1，将S2拨到　 　（选填“1”或“2”）上，调节滑动变阻器的滑片，使电压表示数为2.5V；
②只将S2拨到另一个位置上，记录电压表的示数U；
③小灯泡的额定功率的表达式：P=2.5V×　 　（用已知量和测量量表示）。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．如图所示，甲的电压与电流的图像是一条直线，故电压与电流之比是一个定值，说明甲是定值电阻，该定值电阻的阻值为
A不符合题意；
B．由图像可知，当电压为1V时，电流为0.2A，故电阻的大小为
当电压为4V时，电流为0.5A，此时电阻的大小为
B不符合题意；
C．若将甲、乙串联在9V的电源上，即电流相等，电压之和为9V，如图，此时的电流为0.5A，此时甲电阻的电压为4V，乙电阻的电压为5V，故乙的实际电功率为
C符合题意；
D．若将甲、乙并联，则电压相等，当干路电流为0.9A时，根据图像可知，此时甲乙两电阻两端的电压为4V，甲的电流为0.4A，乙的电流为0.5A，此时甲的实际功率为
D不符合题意。
故答案为：C。
【分析】在电压-电流图像中，利用电压和电流的比值计算电阻，并分析电阻变化；根据串联电路电流相等和电压规律，分析电压大小，利用电压和电流的乘积计算电功率；。
2、【答案】D
【解析】【解答】如果发生触电事故，应立即切断电源，然后施救．A正确，不符合题意；雷雨天，人不能在高处打伞行走，否则可能会被雷击中，B正确，不符合题意．使用验电笔时，手必须接触笔尾金属部分，C正确，不符合题意；大功率及有金属外壳的用电器，必须使用三孔插座，接好地线，以防外壳带电危及人身安全，D错误，符合题意；
故答案为：D.
【分析】该题目考查的是安全用电原则，例如，维修电路时应将电路断开；有人触电时，不能用手接触，应先将电源断开；测电笔测量电路中是否有电时，手指必须得与测电笔后的金属帽相接触，与地面构成回路才可以；结合四个选项中的行为分析即可。
3、【答案】A
【解析】【解答】A．甲乙两瓶中电阻线串联，通电时电流相等，通电时间相等，电阻不等。故可以探究电热多少与电阻大小的关系。A选项正确，符合题意；
B．在探究不同物质吸热能力的实验中，通过温度计示数的变化来间接地显示物质吸热能力大小。B选项错误，不符合题意；
C．在研究电热时，电流产生热量的多少是通过吸热物体温度的变化显示出来的，用到了转换法。C选项错误，不符合题意；
D．电热的计算公式为 ，结合R甲＞R乙＞R丙
可以知道
甲乙两瓶中，水的质量和初温相等，电热多，水吸收热量就多，温度升得高，所以，甲瓶中温度计示数高于乙瓶温度计示数；丙瓶中电热最少，煤油的质量和水的质量相等，但煤油的比热容小于水的比热容，根据
可知，因为不知道电热的具体数量关系，故无法比较煤油与水的温度变化关系。D选项无法比较，不一定正确，不符合题意
故答案为：A。
【分析】探究电流产生热量和电流的关系，要利用相同的电阻；探究电流产生热量和电阻的关系，要保持电流相等，利用了控制变量法；通过温度的变化反应产生热量的多少，利用了转化法。
4、【答案】C
【解析】【解答】串联电路总电阻大于任何一个分电阻，并联电路的总电阻小于任何一个分电阻，根据电阻串联和并联的特点可知，四个图中电路的总电阻关系为
由题知，甲、乙、丙、丁四个电路两端电压相等，由 可知，C图中电路的总电阻最大，相同时间内产生的总热量最少。ABD不符合题意，C符合题意。
故答案为：C。
【分析】由图比较四个电路中电阻的连接情况，再根据焦耳定律 分析解答。
5、【答案】D
【解析】【解答】ABC．由图可知，两灯泡的电流随电压变化而变化，且图像不是直线，说明亮灯泡灯丝的电阻会改变，因不知道两灯泡的电压，所以不能确定两灯泡的电流和电阻，ABC不符合题意；
D．当两灯泡的电压都为1.5V时，通过L2的电流为0.2A，通过L1的电流为0.25A，根据并联电路的电流规律可知，干路中的总电流为
电路消耗的总功率为
D符合题意。
故答案为：D。
【分析】两个灯泡串联，电流相同，分得的电压与电阻成正比；两个灯泡并联，电压相同，分得的电流与电阻成反比，结合电阻的关系求解分得的电压和流过的电流。
6、【答案】C
【解析】【解答】由图示电路图知道，滑动变阻器与灯泡串联，电压表测电源两端电压；电压表测电源两端电压，电源电压不变，电压表示数不变；滑片向上滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压变大，灯泡两端电压变小，电路总电阻变大，电源电压不变，由欧姆定律知道，电路电流减小，由于灯泡电压与电流都变小，由P=UI知道，灯泡实际功率变小，灯泡变暗；由于电源电压不变，电路电流减小，由P=UI知道，电路消耗的总功率减小，故只有C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据电源的电压可知电压表示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小判断亮暗的变化；根据P=UI可知电路总功率的变化。
7、【答案】C
【解析】【解答】A．串联电流相等，由 可知，两电阻功率之比等于电阻之比，即： ；
A不符合题意；
B．并联电压相等，电阻与电流成反比，即： ；
B不符合题意；
C．在串联中时，R1 消耗的功率： ；
所以有： ；
并联时R2消耗的功率： ；
C符合题意；
D．并联时总功率： ；
D不符合题意。
故答案为：C
【分析】两个定值电阻是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解，两个定值电阻是并联关系，电压相等，干路电流等于两条支路电流之和，结合欧姆定律求解电流电压，进而求解功率即可。
8、【答案】D
【解析】【解答】有电流通过人体时，不一定会人体有伤害，合适的电流可以治疗疾病；当电流超过人体的安全值，对人造成伤害，人就触电了，D符合题意。
故答案为：D
【分析】人体触电造成伤害时，电流过大，通电时间过长。
9、【答案】D
【解析】【解答】A．镜面反射、漫反射都遵循光的反射定律，A不符合题意；
B．钟表内匀速转动的指针，速率不变，但指针的运动方向改变，故指针的运动状态发生了改变，处于非平衡状态，受非平衡力的作用，B不符合题意；
C．内能和温度有关，物体的温度不变，内能可能发生改变，例如晶体物体的熔化过程，内能增加，温度不变，C不符合题意；
D．家庭电路中，各用电器是能独立工作，互不影响，是并联的，根据并联电路电阻的特点可知，电阻并联后，越并越小，比小的还要小，故家庭电路中同时工作的用电器越多，电路的总电阻越小，D符合题意。
故答案为：D。
【分析】A．镜面反射和漫反射都要遵循光的反射定律。
B．物体只有匀速直线运动时和静止时，受到的才是平衡力。
C．温度是影响内能的主要因素，温度越高分子，无规则运动越剧烈。
D．家庭电路的每个用电器都是并联的，所以用电器越多，总阻值就越小。
10、【答案】D
【解析】【解答】A. 发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，A不符合题意；
B. 当电路发生短路或用电器的总功率过大时，空气开关会发生跳闸现象，B不符合题意；
C. 同时工作的用电器越多，相当于增大了导体的横截面积，因此总电阻越小，C不符合题意；
D. 使用测电笔辨别火线和零线时，用手接触笔尾金属体电极，笔尖接触电线，氖管发光，表明检测的是火线，D符合题意。
故答案为：D。
【分析】测电笔测量电路中是否有电时，手指必须得与测电笔后的金属帽相接触，与地面构成回路才可以。
二、填空题
1、【答案】频率；600
【解析】【解答】电能表上标注的“50Hz”的意思是指家用照明电路交流电的频率是50Hz。洗衣机消耗的电能
洗衣机的功率
【分析】我国电流的频率是50Hz，利用电能表转盘转数可以计算消耗的电能，利用电能和时间的比值计算电功率。
2、【答案】6V；0.5A；1.2W
【解析】【解答】由电路图知道，L与R并联，电流表测干路电流。因并联电路中各支路两端的电压相等，由于闭合开关S，小灯泡正常发光，所以电源的电压U电源=UL=6V根据题意知道，通过灯泡的电流为IL=0.3A
故通过R的电流
因并联电路中干路电流等于各支路电流之和，所以，电流表的示数I=IL+IR=0.3A+0.2A=0.5A
由 知道，R消耗的电功率是
【分析】理清元件的连接方式及电表的测量对象，根据小灯泡正常发光时的电压和额定电压相等确定电源电压，根据并联电路的电压特点和欧姆定律求出通过R的电流，利用并联电路的电流特点求出电流表的示数，利用 求得R消耗的电功率。
3、【答案】5；6；5:4
【解析】【解答】根据图像，A的电阻为，在串联电路中电流相同，若电阻相同，此时的电压也相同，根据图像，相同的电压各位3V，电源电压为U=3V+3V=6V，当电阻并联时，且电压为2.5V，此时的电流分别为0.5A和0.4A，则电功率的比值为。
故答案为：5；6；5：4。
【分析】利用电压和电流的比值计算电阻，根据并联电路电压相等，结合不同的电流计算电功率大小。
4、【答案】1.2
【解析】【解答】将甲、乙两灯串联在电路中，而且甲灯两端的电压为2V时，由图像可知通过甲灯泡的电流为0.4A，因串联电路中各处的电流相等，所以，此时通过乙灯泡的电流 ，由图像可知，I乙=0.4A时，乙灯泡两端的电压U乙=3V，则乙灯消耗的功率： ．
故答案为：1.2．
【分析】根据串联电路电流相等，结合电压和电流的乘积计算电功率。
5、【答案】800；粗
【解析】【解答】电热水器消耗的电能 kW·h= kW·h
热水器的实际功率为 =0.8kW=800W
由于电热水器的功率远大于冰箱，根据P=UI可知，电热水器工作时的电流远大于冰箱，相同条件下热水器导线上产生的热量较多。为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据Q=I2Rt可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。
【分析】结合电能表的参数求出转盘转80r时热水器消耗的电能，然后根据P=求出热水器的电功率，利用P=UI、Q=I2Rt以及影响导体电阻大小的因素来分析即可。
三、计算题
1、【答案】（1）解：由 和 得电热丝的阻值
或由 得电热丝的额定电流
由 电热丝的阻值
答：电热丝R0的阻值是50Ω
（2）解：整个电路工作时的电流
整个电路产生的热量
或整个电路产生的热量
答：整个电路工作时的电流是4A，整个电路工作1h产生的热量是3.186×106J。
（3）解：串联一个10.5Ω的定值电阻或者串联一个电阻R1和一个5.5Ω的定值电阻，如图所示
【解析】【分析】（1）根据电压和电功率计算电流，利用电压和电流计算电阻；（2）根据电压和电阻的比值计算电流；结合电流、电阻和时间，可以计算热量；利用电压、电流和时间可以计算电能；（3）电阻串联时，总电阻变大。
2、【答案】（1）解；灯丝电阻
答：灯丝电阻为5Ω
（2）解；当开关S1闭合、S2断开，灯L和电阻R串联，电流表示数为0.2A时，灯L两端电压
答：灯L两端电压为1V；
（3）解；由（2）可知R两端电压
所以电源电压
当开关S1、S2均闭合时，电路中只有R接入电路，R消耗的电功率
答：定值电阻R消耗的电功率为0.9W。
【解析】【分析】（1）结合小灯泡的电流和电压，利用欧姆定律求解灯泡的电阻即可；
（2）分析电路结构，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解；
（3）结合用电器两端的电压和用电器的电阻，利用功率公式求解功率即可。
3、【答案】（1）解：太阳能电池板每天获得的总能量W总=P1t1=103W/m2×0.5m2×6×3600s=1.08×107J
根据光电转换效率公式可得，每天获得的电能W电=W总×η=1.08×107J×40%=4.32×106J
答：这种太阳能电池板每天获得的电能为4.32×106J
（2）解：太阳能红绿灯正常工作时的功率为
答：太阳能红绿灯正常工作时的功率是30W。
【解析】【分析】（1）根据W=Pt以及W有=W总×η进行计算。
（2）根据P=进行计算。
四、实验探究
1、【答案】（1）相等
（2）C
（3）串；大
（4）多
【解析】【解答】(1)电流通过电阻丝会产生热量，瓶中的煤油吸热温度会升高，利用转化法，根据煤油温度变化的大小来判断电流做功的多少，并且在此利用控制变量法，从公式 可知应控制两瓶中煤油的质量相等。
(2)煤油的比热容较小，所以实验中用煤油而不用水，故答案为：C。
(3)从串联和并联电路的电路的特点可知，要想使通过两瓶中电阻丝的电流和通电时间相等，应让两电阻丝串联。
两电阻丝的材料、横截面积均相同，但甲瓶中的电阻丝较长，所以其电阻较大，分担的电压较大。
(4)甲瓶中电阻丝的阻值大于乙瓶中电阻丝的阻值，根据串联分压的特点，甲瓶中电阻丝两端的电压大于乙瓶中电阻丝两端的电压，而甲瓶温度升高较多，所以在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越多。
【分析】（1）探究电流产生热量的多少时，通过相同质量的液体温度变化，反应热量的多少；
（2）对比热容较小的液体进行加热，温度变化快，现象明显；
（3）当导体串联时，电流相等；电流和时间相同时，电阻越大，产生的热量越多；
（4）在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越多。
2、【答案】（1）0；
（2）变亮；越大；越大
（3）不成；灯泡的电阻随温度的升高而增大
（4）1；
【解析】【解答】(1)由图像可知电压表短路，因此开关闭合后，电压表示数为0。由电路图可知，灯泡和电压表被短路了，改接电路如图所示：
；(2)由图像可知变阻器的滑片P向右移动，接入电路电阻变小，则根据分压原理，灯泡分得的电压增大，电路中电流变大，灯泡实际功率变大，则灯泡变亮。灯泡的亮度由实际功率决定，由 可知电压表示数越大，电流表示数越大，灯泡越亮，功率越大。(3)灯泡的电阻随温度的升高而增大，因此小灯泡的电流与电压不成正比。(4)①闭合开关S1，将S2拨到1上，调节滑动变阻器的滑片，使电压表示数为2.5V，此时定值电阻与灯泡串联，电压表测灯泡两端电压，所以灯泡正常发光。②只将S2拨到2上，记下电压表的示数U，电压表测量小灯泡和R0两端总电压U，则R0两端电压为U-2.5V，根据串联特点和欧姆定律可得电路中电流
③小灯泡的额定功率的表达式
【分析】（1）根据电路图，电压表短路时，示数为零，将电流表和灯泡串联；（2）串联电路中滑动变阻器的电阻减小，电流变大，灯泡的分压变大；（3）由于灯泡的电阻受温度影响会变化，电流和电压不成正比；（4）利用电压表测量电功率时，首先使电压表测量灯泡电压，再测量灯泡和电阻的总电压，利用电压和电阻的比值计算电流，根据电压和电流的乘积计算电功率。
