电功率之灯泡问题
图片预览
文档简介

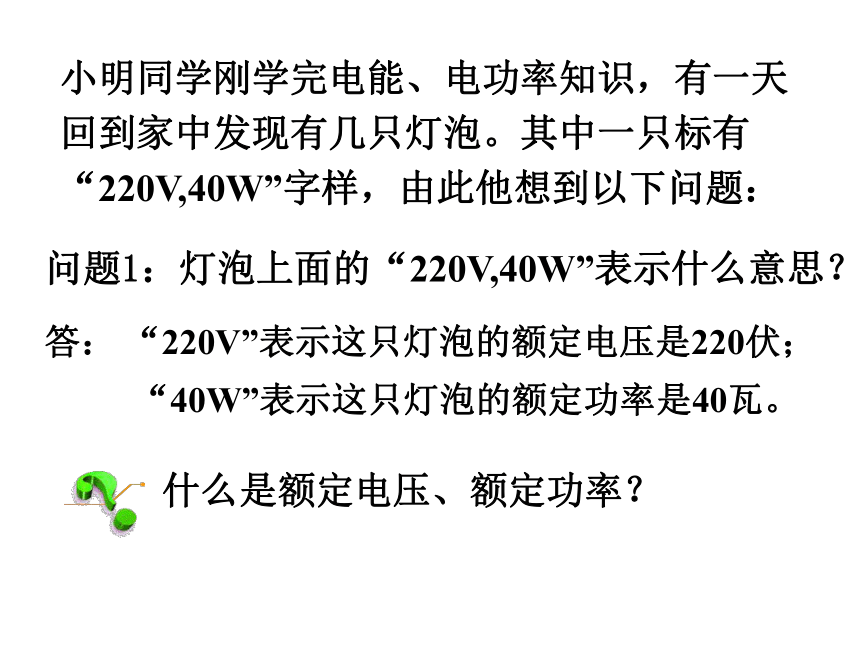

课件19张PPT。电功率之灯泡问题小明同学刚学完电能、电功率知识，有一天回到家中发现有几只灯泡。其中一只标有“220V,40W”字样，由此他想到以下问题：问题1：灯泡上面的“220V,40W”表示什么意思？答： “220V”表示这只灯泡的额定电压是220伏；

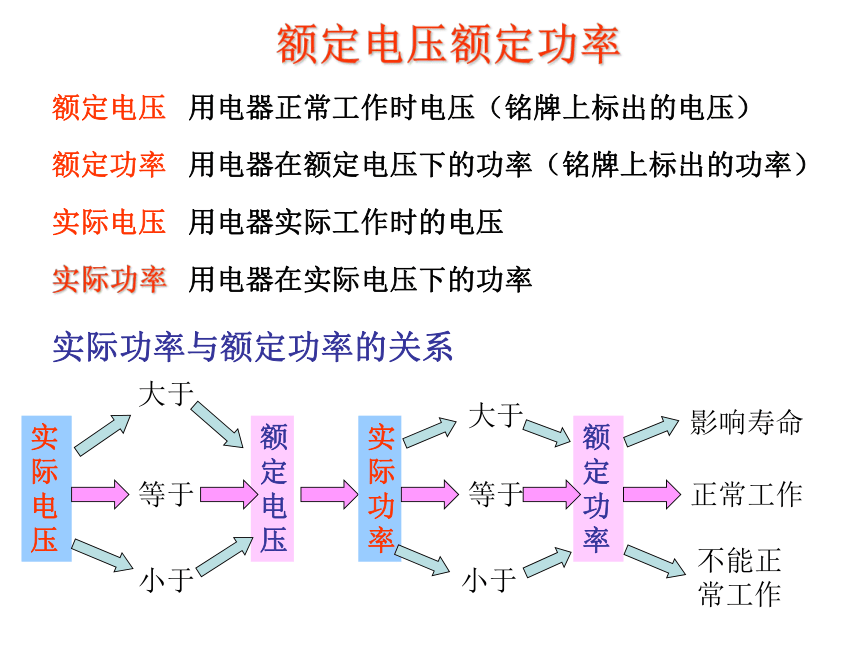

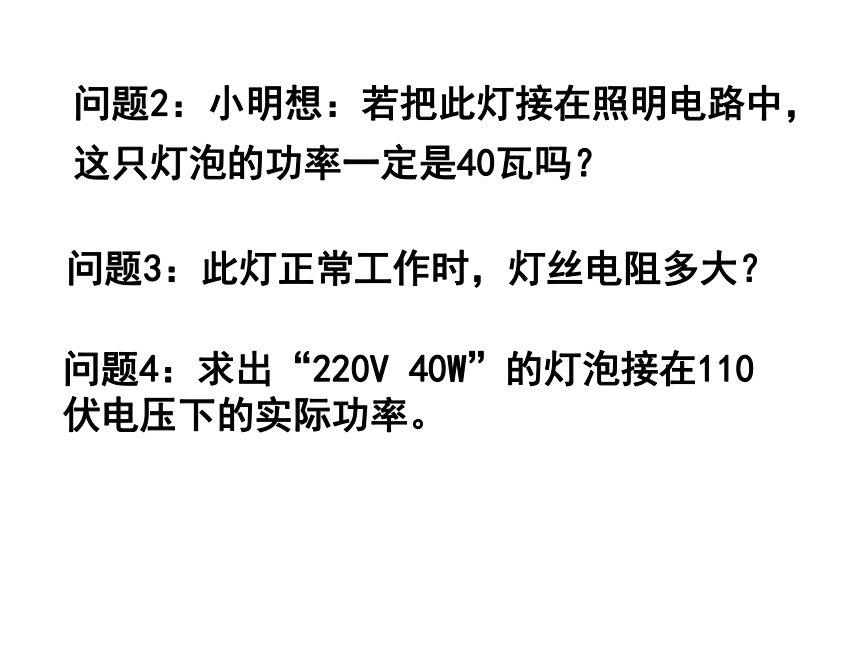

“40W”表示这只灯泡的额定功率是40瓦。什么是额定电压、额定功率？额定电压额定功率额定功率用电器正常工作时电压（铭牌上标出的电压）用电器在额定电压下的功率（铭牌上标出的功率）实际电压用电器实际工作时的电压实际功率用电器在实际电压下的功率实际功率与额定功率的关系实际电压大于等于小于额定电压实际功率大于等于小于额定功率影响寿命正常工作不能正常工作额定电压问题2：小明想：若把此灯接在照明电路中，这只灯泡的功率一定是40瓦吗？问题3：此灯正常工作时，灯丝电阻多大？问题4：求出“220V 40W”的灯泡接在110伏电压下的实际功率。 问题6：小明同学又想，如果把此灯接在380伏的电路上，会发生什么现象？答：根据
有

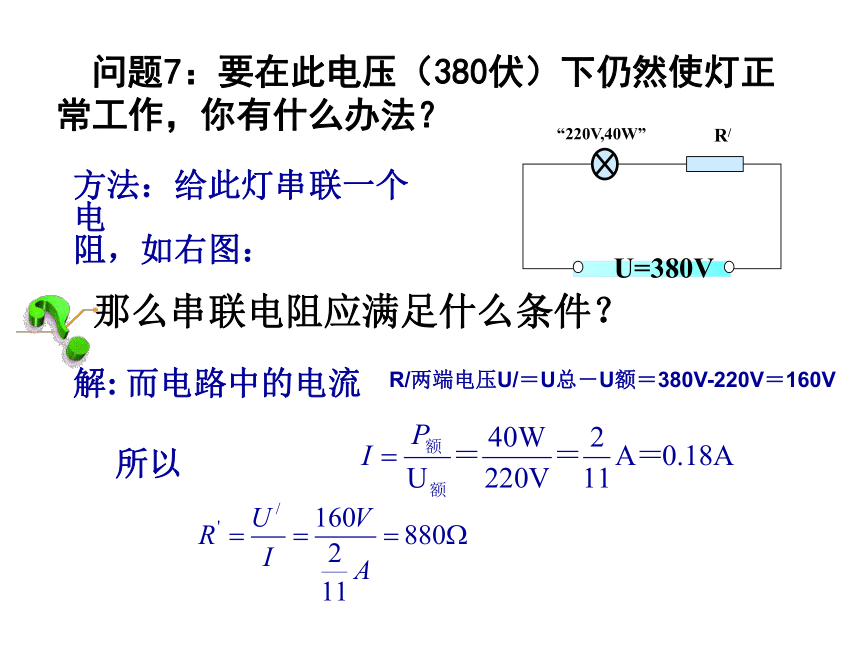

由于P实远大于P额 ，所以灯丝很快被损坏。 问题7：要在此电压（380伏）下仍然使灯正常工作，你有什么办法？解: 而电路中的电流
所以那么串联电阻应满足什么条件？R/两端电压U/＝U总－U额＝380V-220V＝160V

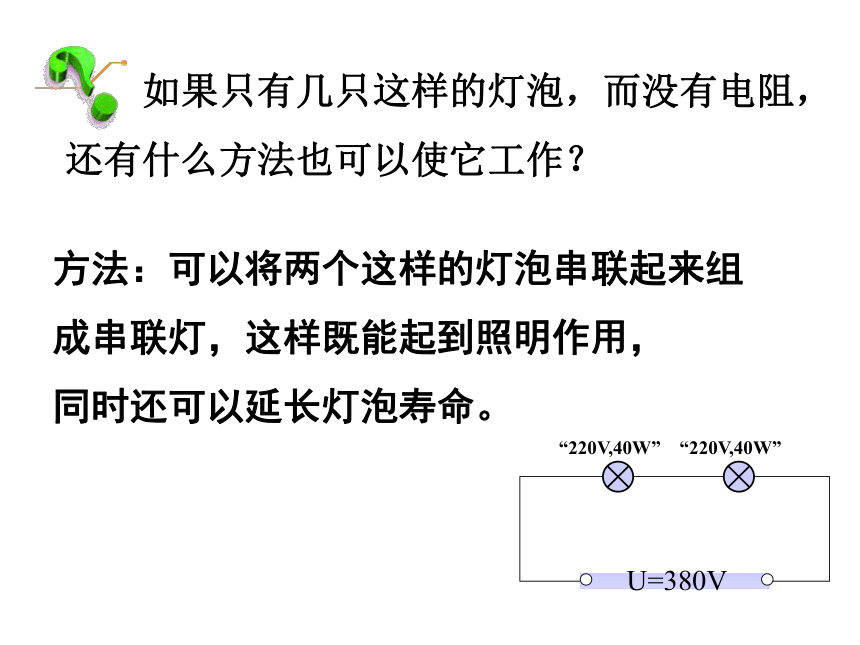

如果只有几只这样的灯泡，而没有电阻，
还有什么方法也可以使它工作？ 问题8：小明同学又拿起一只灯泡标有“220V，25W”字样，他想若将此灯与“220V,40W”的灯泡并联，接到220伏的电路中哪个灯泡会更亮一些？ 答：因为并联支路两端电压相等U＝U1＝U2，故两灯两端电压都等于额定电压220伏，所以消耗的功率也都等于各自的额定功率，所以“220V，40W”灯泡的功率大，并且会更亮一些。 问题9：把这两个灯泡(“220V，25W”， “220V，40W”)串联起来，接到220伏的电路中，哪个灯泡消耗的功率大？（或哪个更亮）分析：从 可知，在额定电压相同的情况下，额定功率小的灯丝电阻大，即“220V，25W”的灯丝电阻比“220V，40W”的灯丝电阻大，又因为串联电路中电流处处相等，即I1＝I2 ＝I。根据P＝I2R可知，电阻大的消耗的电功率大，所以两灯串联后“220V，25W”灯泡消耗的功率大，即此灯亮。
问题10灯丝断了以后搭接上，再接到原来的电路上使用，灯泡比原来要亮些，为什么？搭接后的灯泡在以后的使用中为什么还是从搭接处烧断？灯泡用的时间久了亮度会有什么变化？ 问题11：小明还找到一只照明灯泡，但它的功率值已模糊不清，可通过什么方法知道它的功率？【分析】可用实验的方法解决：把灯泡与电能表连接起来，接入电路，用电能表测出一定时间内电流所做的功，并用秒表测出时间，根据公式 则可求得功率。用电器的额定功率只有一个，实际功率可以有多个，灯泡的亮度由实际功率决定的想一想现在有两个铭牌模糊的普通灯泡，你怎么帮助鉴别？？？（几种方法） ？ ？“220V，40W”“220V，100W”方法一：并联在220V的电源上，较亮的是100w，较暗的是40w。
方法二：串联在220V的电源上，较亮的是40w,较暗的是100w。
方法三：灯丝较粗的是100w，较细的是40w。
实践题：
小刚有一个“110V，40W”和一个“110V，100W”的灯泡，可是家里都是220伏的电源，不能直接使用。他想串联电路两端的总电压等于各部分电路的电压之和。正好110V＋110V＝220V。两个灯泡串联，就可以使用了，可是在实际使用的时候，两个灯泡都不能正常发光，而且“110V，40W”的灯泡很快被烧毁。关于电功率的计算 例题1、“PZ220—25”的灯泡，接在220V的电路中，通过灯泡的电流有多大？这个灯泡的电阻有多大？“PZ220V—60”的灯泡呢？解：对“PZ220—25”的灯泡：电流电阻对“PZ220—60”的灯泡：电流电阻四、关于电功率的计算 例题2、“PZ220—25”的灯泡，接在110V的电路中，实际发出的功率是多大？接在230V的电路中，实际发出的功率又是多大？甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是 灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是 。5：3乙将标有“220V 40W”的灯泡接在200V的电路中，灯泡消耗的实际功率_______额定功率（选填“大于”、“等于”或“小于”）；如果该灯泡正常发光5h，将会消耗_______kW·h的电能。小于0.2课堂练习如图所示，灯泡L标有“220V 36W”字样，R＝6Ω，通电10s且正常发光，根据这些已知条件，可以求出哪些物理量，请一一计算出来。如果是标有“6V、3W”和“6V、12W”字样的小灯泡串联，而且只有一灯正常发光，另一灯能长时间工作不烧坏，则你又能求哪些物理量？
