第2节 滑轮

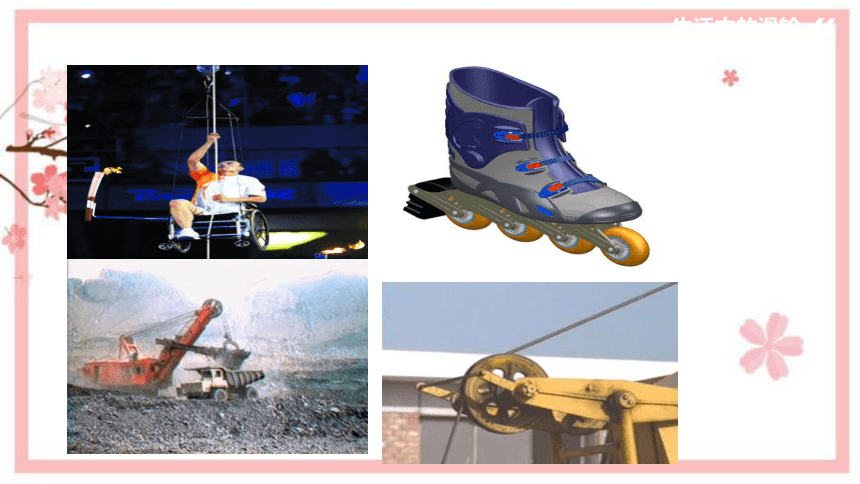

生活中的滑轮
认识滑轮

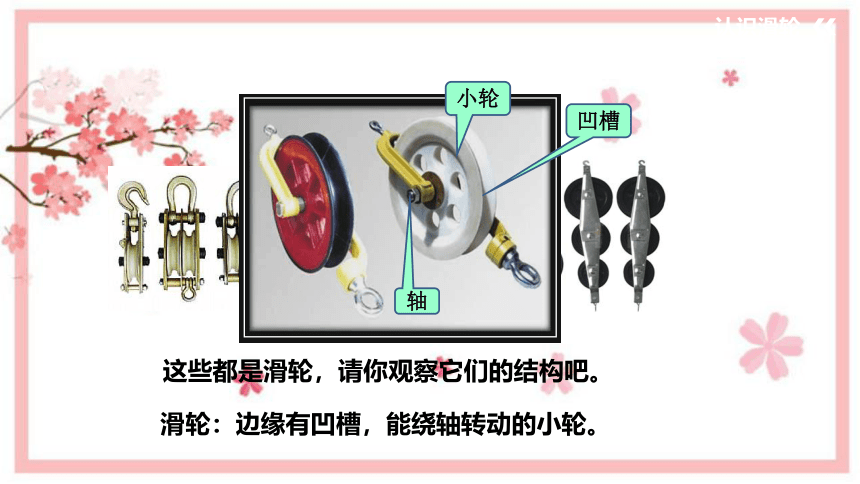

　这些都是滑轮，请你观察它们的结构吧。
　滑轮：边缘有凹槽，能绕轴转动的小轮。
凹槽
轴
小轮
观察反思

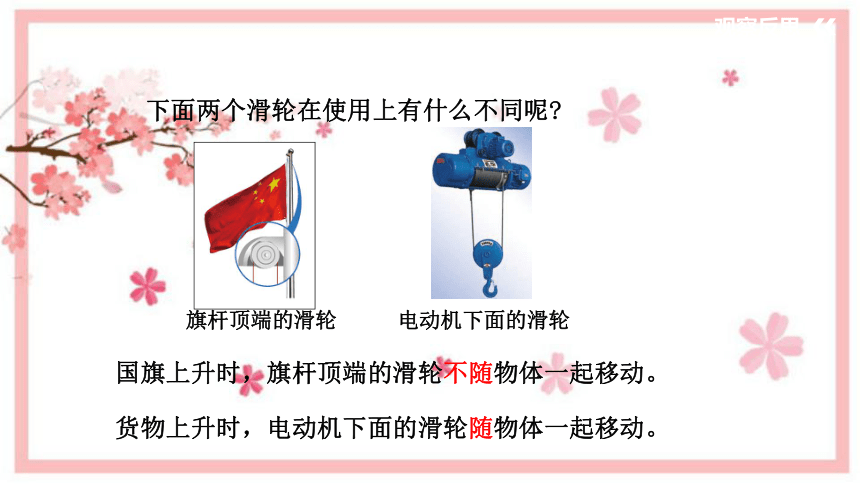

下面两个滑轮在使用上有什么不同呢
旗杆顶端的滑轮
电动机下面的滑轮
货物上升时，电动机下面的滑轮随物体一起移动。
国旗上升时，旗杆顶端的滑轮不随物体一起移动。
一、定滑轮和动滑轮
1、轴固定不动；
2、能改变用力的方向。
特征：
1.定滑轮
使用时轴固定不动的滑轮叫做定滑轮
一、定滑轮和动滑轮

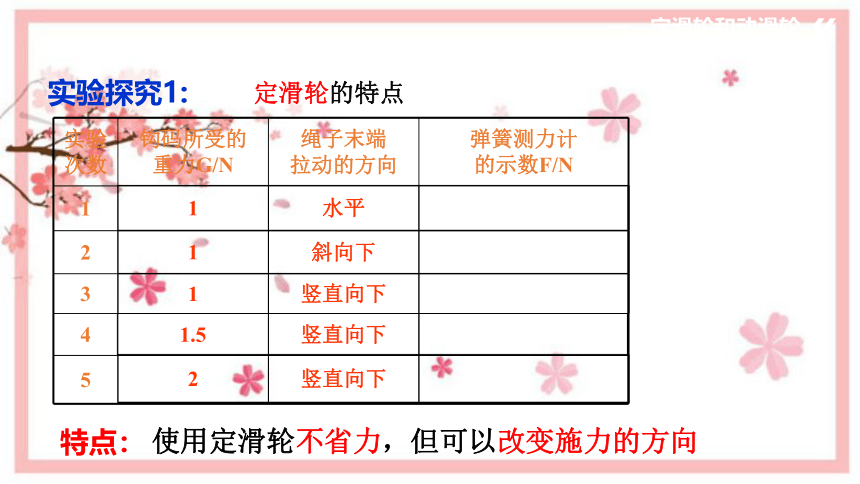

定滑轮的特点
实验次数 钩码所受的 重力G/N 绳子末端 拉动的方向 弹簧测力计
的示数F/N
1
2
3
4
5
1 水平
1 斜向下
1 竖直向下
1.5 竖直向下
2 竖直向下
特点：
使用定滑轮不省力，但可以改变施力的方向
实验探究1:
一、定滑轮和动滑轮

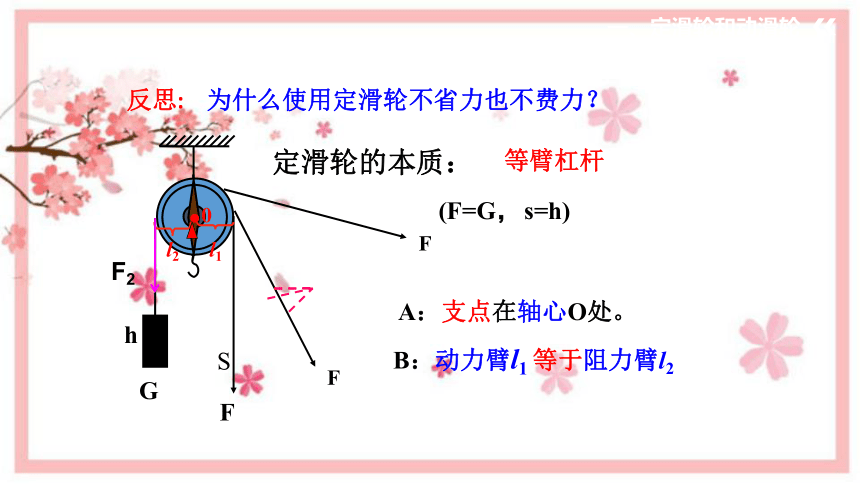

定滑轮的本质：
A：支点在轴心O处。
F
F
F
G
l2
l1
.0
B：动力臂l1 等于阻力臂l2
等臂杠杆
(F=G，
S
h
s=h)
反思:
为什么使用定滑轮不省力也不费力？
F2
一、定滑轮和动滑轮
1、绳子的一端被固定，滑轮和物体一起向上运动。
2、基本不能改变用力方向。
特征：

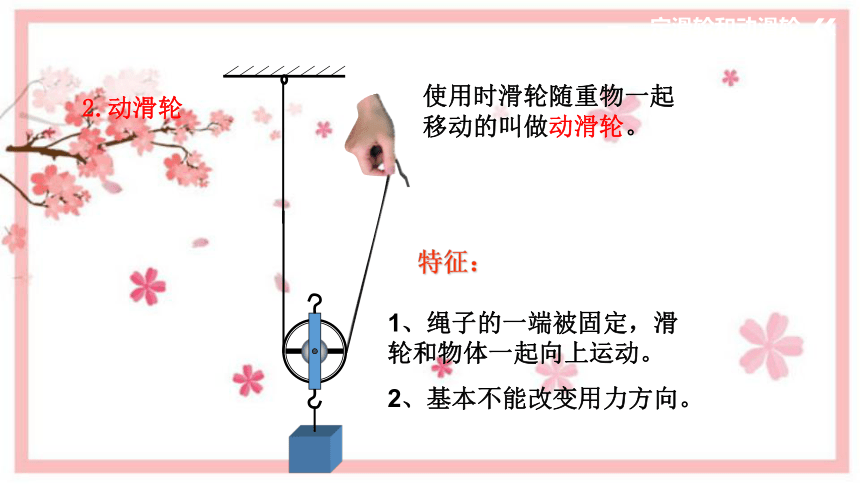

2.动滑轮
使用时滑轮随重物一起移动的叫做动滑轮。
一、定滑轮和动滑轮
动滑轮的特点
特点：
使用动滑轮能省一半力，但不可以改变施力的方向，而且费距离
实验次数 钩码所受的重力G/N 施力的 方向 弹簧测力计的示数F/N
1
2
3
1 竖直向上
1.5 竖直向上
2 竖直向上
2
1
F= G
F
G
实验探究2：
一、定滑轮和动滑轮
F
G
O
.

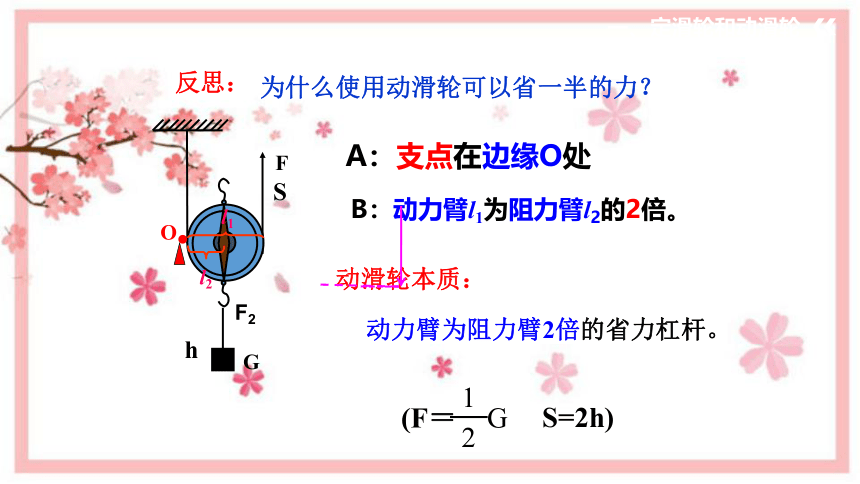

A：支点在边缘O处
l1
l2
B：动力臂l1为阻力臂l2的2倍。
动力臂为阻力臂2倍的省力杠杆。
1
2
(F＝
G
S
h
S=2h)
反思：
为什么使用动滑轮可以省一半的力？
动滑轮本质：
F2
一、定滑轮和动滑轮

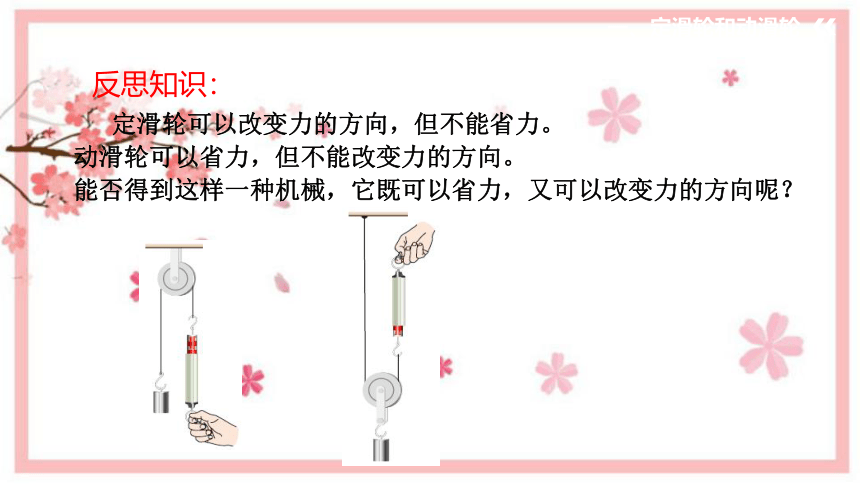

定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
反思知识：
二、滑轮组
把定滑轮与动滑轮组合在一起叫滑轮组。
结论：使用滑轮组既可以省力；又可以改变力的方向。
想一想：还有别的绕线方法吗？
二、滑轮组
实验探究3：滑轮组的特点
F
G
甲
F
G
乙
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
二、滑轮组
实验探究3：滑轮组的特点
F
F
G
G
结论：
1
2
F＝
G
1
3
F＝
G
拉力F的大小与吊起动滑轮的绳子股数n有关。
n=2
n=3
甲
乙
二、滑轮组
n
F＝
G总
或
滑轮组特点：
使用滑轮组时，动滑轮和重物的总重由几段绳子承担，提起重物所用的力就是总重的几分之一；
G物
F＝
n
+ G动
即
S绳=__h物
v绳=nv物
n
n为承担物重和动滑轮重的绳子段数。
忽略摩擦力
总结反思
１．定滑轮：
（2）实质：
２．动滑轮：
（2）实质：
３．滑轮组
（2）公式：Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动）／n
（不计滑轮摩擦）
s＝nh
巩固练习
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
巩固练习
甲
F1
2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
乙
F2
甲
F1
乙
F2
丙
F3
巩固练习
3.如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
4.如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿N。人匀速拉绳子的力是＿＿N（动滑轮自重不计）
图(b)
100
100
50
巩固练习
5.如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。
(a)
(b)
(c)
(d)
( b )
( c )
(a)
(d)
巩固练习
讨论：若每个滑轮重30 N，结果如何？
G =
h =
F=100 N
s=10 m
F=
s=
G=100 N
h=10 m
F=100 N
s=
G =
h=10 m
F
s=
物体以0.2 m/s的速度匀速上升10 s 的时间
巩固练习
汽车重2×104 N，陷入泥中，受到的阻力为3×103 N, 怎样安装滑轮才能用最小的力将汽车拉出？最小的拉力是多少？
F
巩固练习
物体能被提起吗？
动滑轮对物体的拉力？
地面对物体的支持力？
物体对地面的压力？
F=10 N
G动=5 N
G=50 N
轮轴与斜面
一、轮轴
由（外围的）轮和（中间的）轴组成的能绕轴心转动的简单机械叫轮轴。
轮
轴
拓展知识：
轮轴和斜面
轮轴与斜面
轮轴的原理
a.动力臂为轮半径R，
b.阻力臂为轴半径r。
R
r
轮轴：是变形杠杆，动力作用在轮上可省力。平衡时有F1R=F2r
轮轴与斜面
生活中的轮轴
轮轴与斜面
生活中的轮轴
二、斜面
斜面省力,并且斜面越长越省力。
螺丝
轮椅通行的斜坡
盘山公路
巩固练习
G
F
F=
G
F
F=
G/4
G/5
1.根据绕线确定F与G的大小关系（不计摩擦、绳重和动滑轮重）
巩固练习
F
F
F=1/2G
F=1/3G
绳子的绕法：当n为偶数时，绳子的起端（或末端）在定滑轮上；当n为奇数时，绳子的起端（或末端）在动滑轮上。
2.根据F与G的大小关系画出绕线
巩固练习
3.下图是滑轮的组合中，确定F与G的大小关系？（不计摩擦、绳重和动滑轮重）
F=1/2G
F=G
F=1/3G
F=1/2G
巩固练习
4. 用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦）
5.在图6中画出使用滑轮组提起物体时最省力的绕绳方法
F
F
巩固练习
6.小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？
7.用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高 0.5m,请你在图中画出绳子绕法。
n=s/h=1.5m/0.5m=3
F
n=G/F=1000N/300N=3.3
