高中通用技术：6.1设计表现图（100张幻灯片）

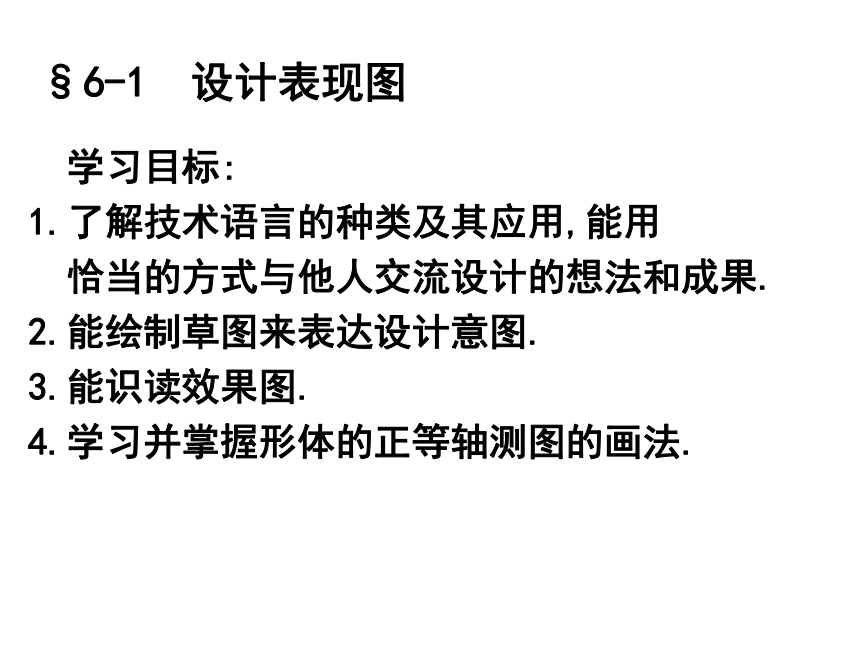

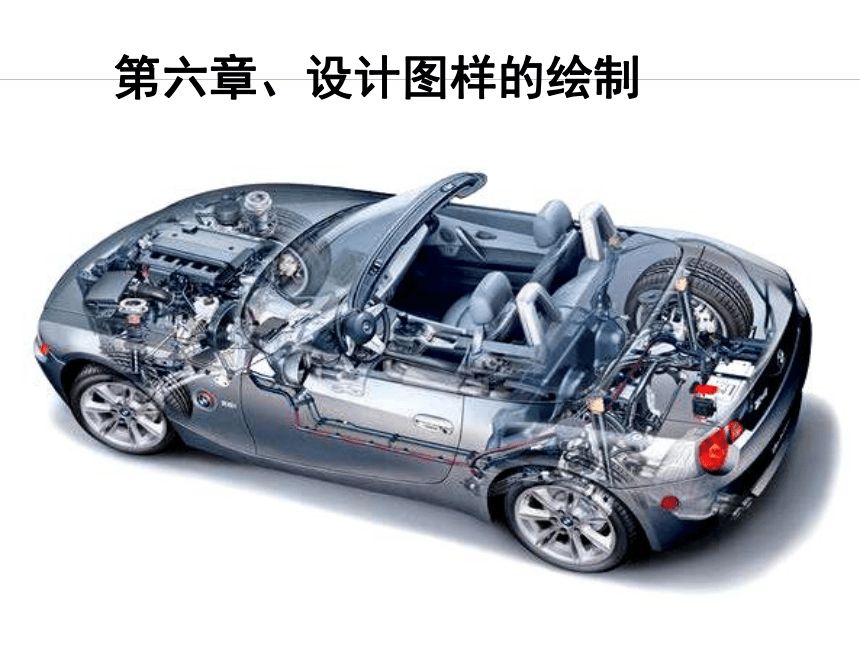

课件100张PPT。§6-1 设计表现图第六章、设计图样的绘制§6-1 设计表现图 学习目标:
1.了解技术语言的种类及其应用,能用
恰当的方式与他人交流设计的想法和成果.
2.能绘制草图来表达设计意图.
3.能识读效果图.

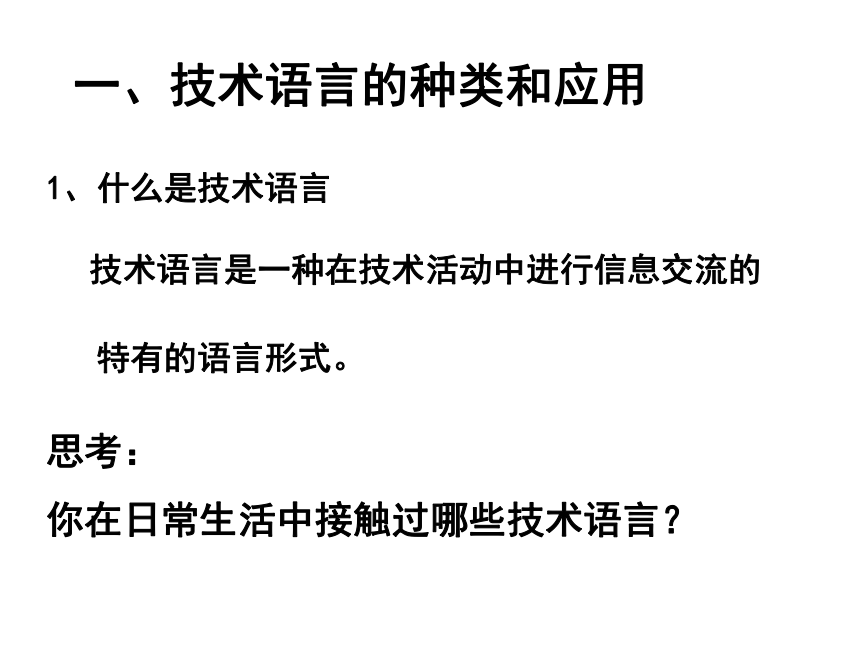

4.学习并掌握形体的正等轴测图的画法.什么是语言语言就是人们相互交流和表达的工具。一、技术语言的种类和应用1、什么是技术语言

技术语言是一种在技术活动中进行信息交流的

特有的语言形式。
思考：

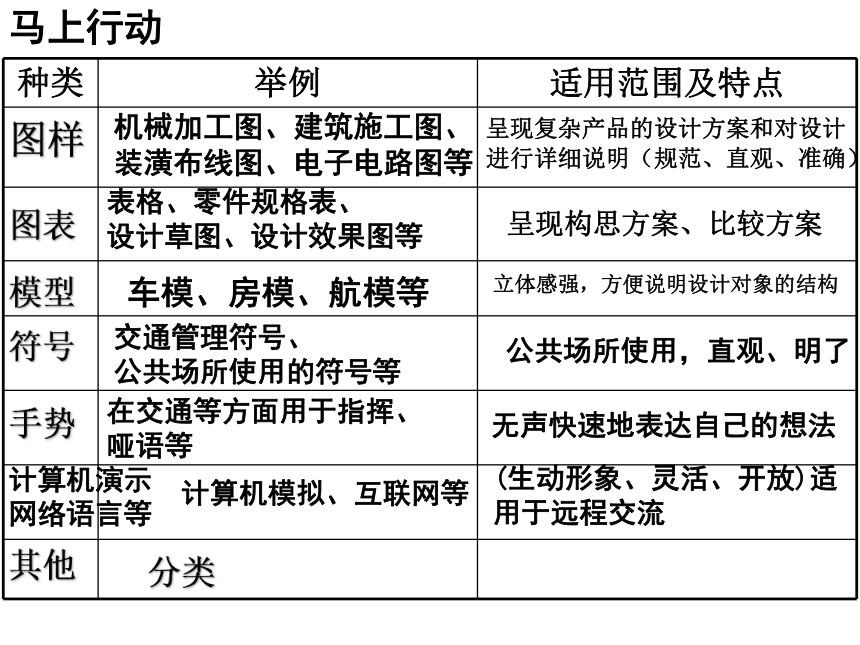

你在日常生活中接触过哪些技术语言？马上行动机械加工图、建筑施工图、
装潢布线图、电子电路图等表格、零件规格表、
设计草图、设计效果图等车模、房模、航模等交通管理符号、
公共场所使用的符号等图样图表模型符号手势 在交通等方面用于指挥、
哑语等 计算机演示
网络语言等 计算机模拟、互联网等呈现复杂产品的设计方案和对设计
进行详细说明（规范、直观、准确） 呈现构思方案、比较方案 立体感强，方便说明设计对象的结构 无声快速地表达自己的想法 (生动形象、灵活、开放)适

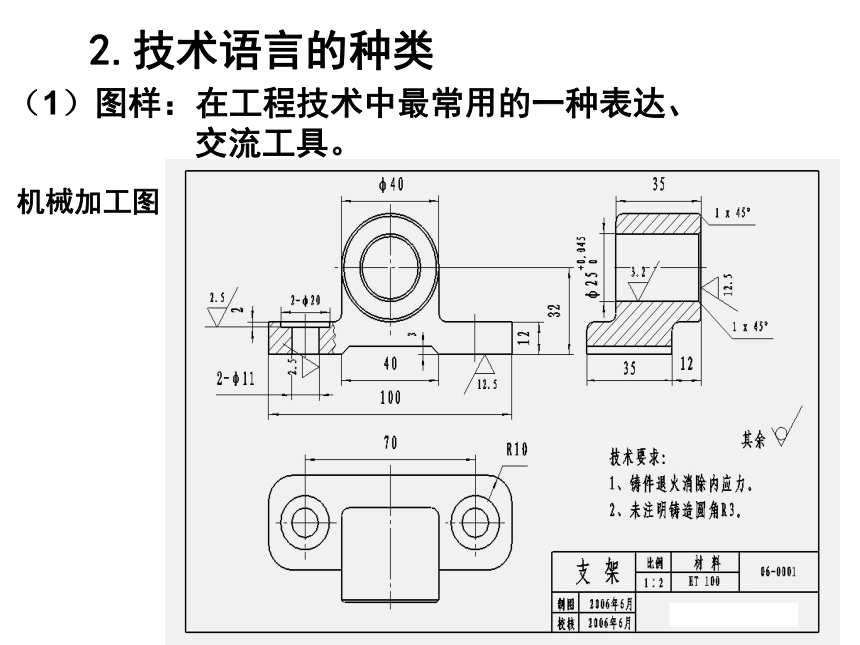

用于远程交流 公共场所使用，直观、明了分类 其他 2.技术语言的种类 机械加工图（1）图样：在工程技术中最常用的一种表达、

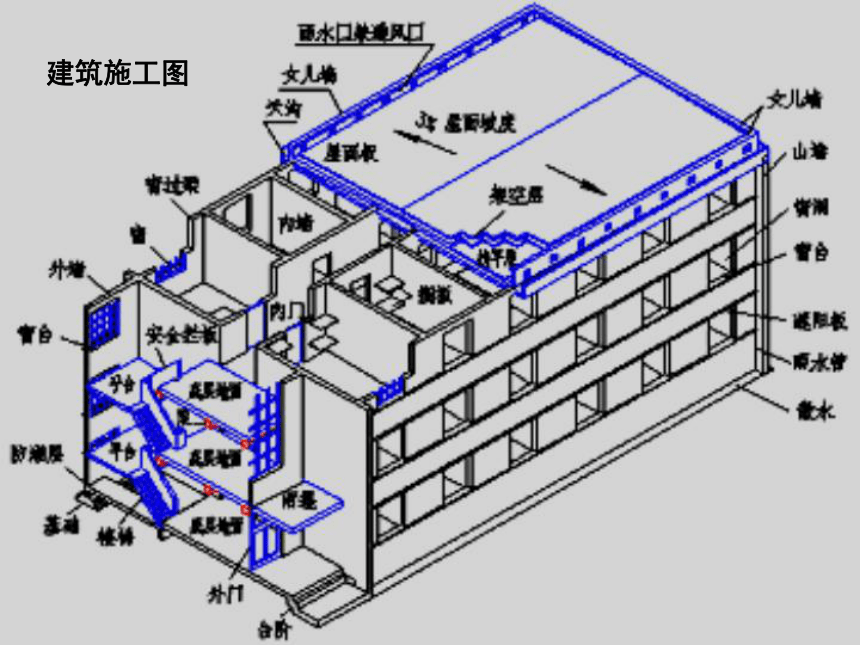

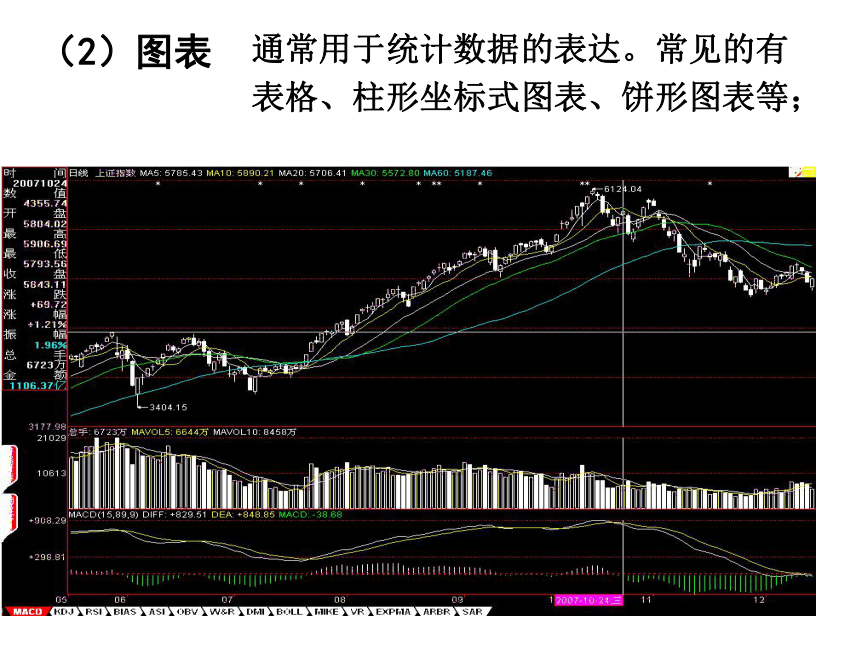

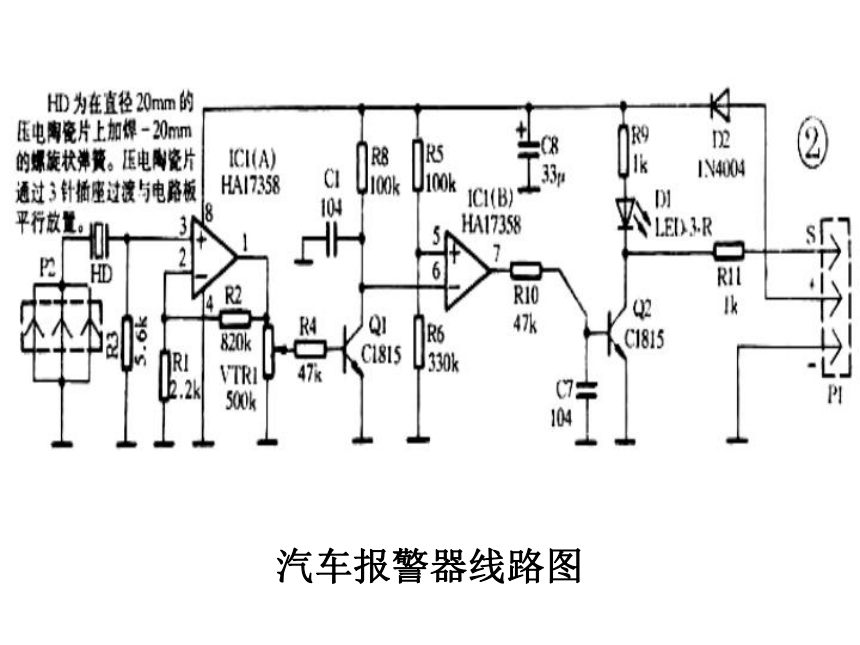

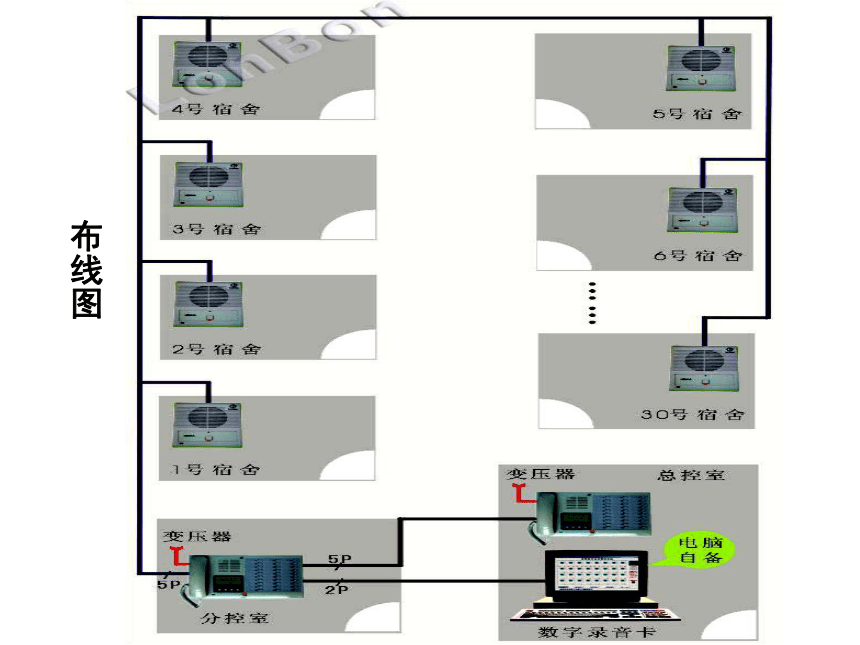

交流工具。 建筑施工图汽车报警器线路图布线图奥运会会徽图样吉祥物图样（2）图表通常用于统计数据的表达。常见的有
表格、柱形坐标式图表、饼形图表等；
戴尔Inspiron 1501笔记本 透视效果图草 图效果图（3）模 型:一般是用于建筑物、建筑群等的表示，地理、军
事上用的沙盘模型也是属于模型式技术语言。嫦娥一号模型模 型(建筑模型)（4）符号 标志禁令标志：白底红边警告标志：黄底黑边指示标志：蓝底白边符号类禁止通行禁止非机动车通行禁止掉头注意禁止带宠物停车安全出口残疾人专用设施2008年奥运会将在北京举行，
请猜下面的分别为什么项目？皮划艇静水 蹦床篮球体操 垒球 曲棍球射击现代五项 （射击、击剑、游泳、 马术、越野跑）游泳
花样游泳 艺术体操 跆拳道
拳击 羽毛球 举重
网球 帆船 足球射箭 自行车 摔跤
水球 击剑 田径
赛马 柔道 排球（5）、手势 你
好你
们
好大
家
好对
不
起（6）计算机语言 网络语言
(1)技术语言是一种在技术活动中进行信息交流
的特有的语言形式
常见的有:图样、图表、模型、符号
(2)分类:
按专业类型分：
计算机程序语言、工程图学语言
按人的感觉分：
视觉语言、听觉语言、触觉语言
按人的视觉形式分：
图形符号语言、文字符号语言
小结：（3）技术语言的特征：A.言简意赅(简明扼要) 。要让人“一看就明白”。
B.通俗直观。这主要是对交通标志和符号的要求。
C.规范、统一。在使用范围内，必须要统一和规范，不然就达不到交流、表达、沟通的目的。 马上行动请说出适合以下技术活动所用的技术语言
1.详细说明神州飞船的结构
2. 指导学生对电路进行连接
3.考场示意学生保持安静
4.比较各月份的CPI指数
5.提醒人禁止在加油站吸烟
6.破解“熊猫烧香”病毒模型图样手势图表符号计算机语言二、 草图的绘制 1、徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
2、网格法徒手画:
与地面垂直的线垂直画，与地面平行的
线按网格的斜线画，同时以网格上的小
格来确定物体的比例关系。
基本图形的画法（1）画圆3、正等轴测图(1) 正等轴测图是一种可以表现物体
三维结构特征的图形。
(2) 平面结构形体的正等轴测图的绘制
A.根据形体特征，确定长(X)、宽(Y)、高(Z)
三轴在图纸上的位置。
。正 —— 采用正投影方法
等 —— 三轴测轴的轴向 伸缩系数相同正等轴测图B.沿着上述三轴分别量出物体的长、宽、高
的尺寸，画出长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。
4、正等轴测图正等轴测图上长、宽、高三个方向的坐标轴之间的夹角是多少度?
答案: 120o正等轴测图的画法2. 切割法基本方法：1. 坐标法：根据物体在正投影图上的
坐标，画出物体的轴测图。 根据物体的形状特点确定作图方法，以使作图最简便。试画出一边长为200mm的正方形的正等轴测图。1、确定坐标；
2、画轴测轴；
3、用坐标法画出各点在轴
测图上的投影。练习：请同学们在练习本上画出一个长为96mm，宽为60mm的长方形的正等轴测图。4、正等轴测图圆的正等轴测图的绘制（2）画圆柱体①画两个正等测圆②用两条平行线连接两个正等测圆（3）画立方体①画正等测正方形（两条虚线）②确定立方体的高，画四角垂线（内侧垂线为虚线）③画一个平行于底面的正等测正方形（4）画锥体①画两条与水平面成30°角的射线②画一条垂线③连接线（内侧为虚线）直线与曲线的连接(4)草图的分类构思草图设计草图：是以具体图形把想
法表现出来：是经过整理、选择、
修改、和完善的草图4、正等轴测图1.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
2.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
3.根据长度方向、高度方向的尺寸，画出左上角斜切面。
4.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。平面结构形体的正等轴测图的绘制1.作XYZ坐标轴2.画出长方体的轴测图3.画出左上角斜切面4.画出左前方斜切面(4)草图的分类构思草图设计草图：是以具体图形把想
法表现出来：是经过整理、选择、
修改、和完善的草图（5）草图绘制的步骤
一、选用合适的笔来画图（2H铅笔）
二、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
三、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
四、画产品的中间调子，注意色彩过渡自然。二 三 四五、细致描画产品的亮部及高光部位。
六、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五六3.透视效果图的识读效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。3.透视效果图的识读室内装修效果图透视效果图透视效果图透视效果图透视效果图透视效果图透视效果图透视效果图透视效果图二、常用技术图样的绘制1、三视图的原理 （1）三投影面体系正投影面（V)---主视图---高（上、下）、长（左、右）水平投影面（H)--俯视图---长（左、右）、宽（前、后）侧投影面（W)---左视图---高（上、下）、宽（前、后）（2）三视图的投影规律主俯视图长对正
主左视图高平齐俯左视图宽相等2、案例分析3、马上行动二、 草图的绘制(1)徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
(2)网格徒手图:
要领: 与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
(3)基本图形的画法:
画圆
画圆柱体
画立方体
画圆锥体直线与曲线的连接构思草图是以具体图形把想法表现出来
设计草图是经过整理、选择、修改、和完善的草图(4)草图的分类（5）草图绘制的步骤
a、选用合适的笔来画图（2H铅笔）
b、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
c、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
d、画产品的中间调子，注意色彩过渡自然。二 三 四e、细致描画产品的亮部及高光部位。
f、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五六三、透视效果图的识读效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。四、正等轴测图(1)正等轴测图是一种可以表现物体三维结构特征的图形。
(2)平面结构形体的正等轴测图的绘制
A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。(一)、平面立体正等轴测图的画法
1、坐标法 2、切割法
3、组合法 4、平面立体的画法
(二)、圆的正等轴测图的画法
1、四圆心法
(三)、曲面立体正等轴测图的画法
1、圆柱的画法
（1）竖直圆柱的画法 （2）不同方向的圆柱
2、圆角的画法 3、曲面立体的画法 。(1) 坐标法利用坐标法例 已知六棱柱的正投影图，完成其正等测图。例：已知三视图，画轴测图。⑵ 切割法⑶ 叠加法切割法步骤一步骤二完成组合法步骤一步骤二步骤三完成四心法o2o3o4o5圆的正等轴测图的画法画圆的外切菱形确定四个圆心和半径分别画出四段彼此相切的圆弧圆柱正等轴测图的画法
圆台的正等轴测图三种方向正等轴测
圆柱的比较倒圆角正等轴测图的画法整理、完成作图曲面立体正等轴测图的画法 图例2步骤一步骤二步骤三步骤四完成正等轴测图画法1.作XYZ坐标轴2.画出长方体的轴测图3.画出左上角斜切面4.画出左前方斜切面讨论正等轴测图上长、宽、高三个方向的坐标轴之间的夹角是多少度?
120。
