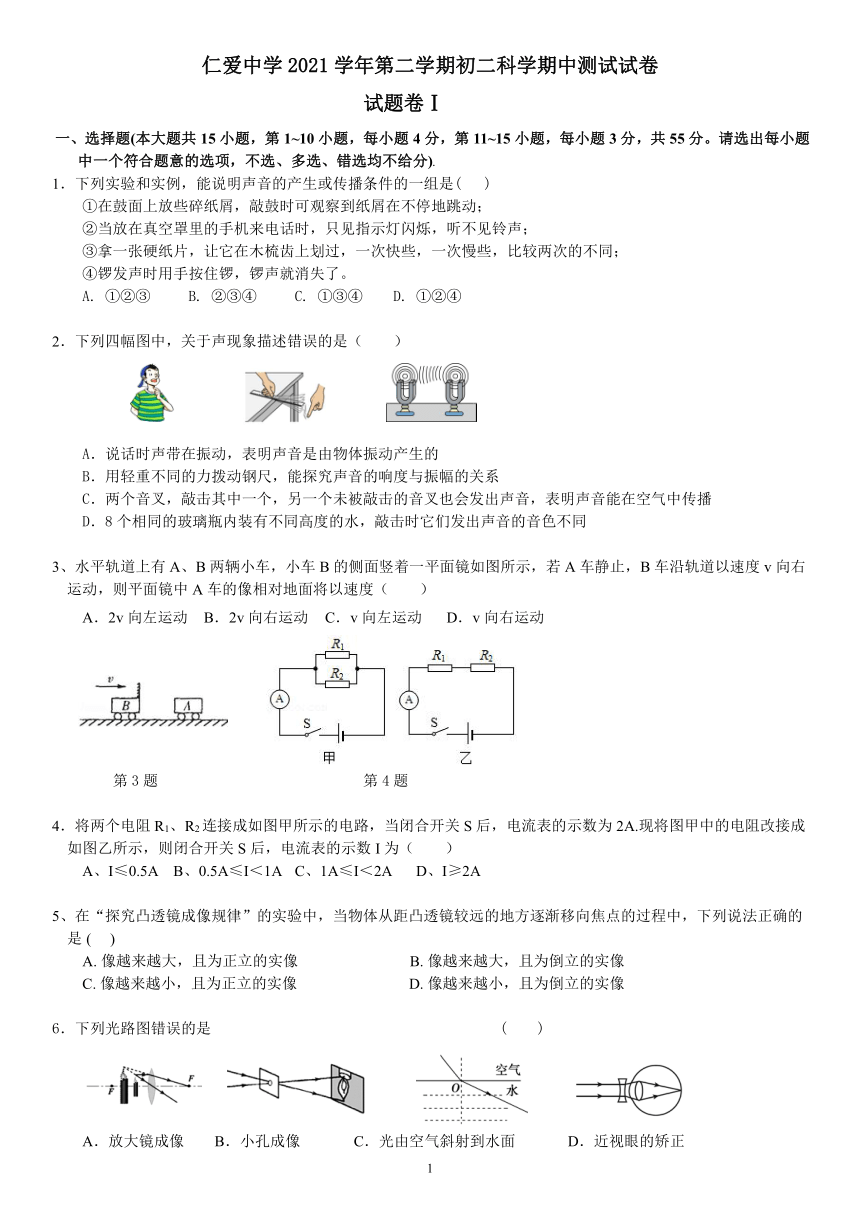

仁爱中学 2021 学年第二学期初二科学期中测试试卷
试题卷Ⅰ
一、选择题(本大题共 15小题，第 1~10小题，每小题 4分，第 11~15小题，每小题 3分，共 55分。请选出每小题
中一个符合题意的选项，不选、多选、错选均不给分).
1．下列实验和实例，能说明声音的产生或传播条件的一组是( )
①在鼓面上放些碎纸屑，敲鼓时可观察到纸屑在不停地跳动；
②当放在真空罩里的手机来电话时，只见指示灯闪烁，听不见铃声；
③拿一张硬纸片，让它在木梳齿上划过，一次快些，一次慢些，比较两次的不同；
④锣发声时用手按住锣，锣声就消失了。
A. ①②③ B. ②③④ C. ①③④ D. ①②④
2．下列四幅图中，关于声现象描述错误的是（ ）
A．说话时声带在振动，表明声音是由物体振动产生的
B．用轻重不同的力拨动钢尺，能探究声音的响度与振幅的关系
C．两个音叉，敲击其中一个，另一个未被敲击的音叉也会发出声音，表明声音能在空气中传播
D．8 个相同的玻璃瓶内装有不同高度的水，敲击时它们发出声音的音色不同
3、水平轨道上有 A、B两辆小车，小车 B的侧面竖着一平面镜如图所示，若 A车静止，B车沿轨道以速度 v向右
运动，则平面镜中 A车的像相对地面将以速度（ ）
A．2v向左运动 B．2v向右运动 C．v向左运动 D．v向右运动
第 3 题 第 4 题
4．将两个电阻 R1、R2连接成如图甲所示的电路，当闭合开关 S后，电流表的示数为 2A.现将图甲中的电阻改接成
如图乙所示，则闭合开关 S后，电流表的示数 I为（ ）
A、I≤0.5A B、0.5A≤I＜1A C、1A≤I＜2A D、I≥2A
5、在“探究凸透镜成像规律”的实验中，当物体从距凸透镜较远的地方逐渐移向焦点的过程中，下列说法正确的
是 ( )
A.像越来越大，且为正立的实像 B.像越来越大，且为倒立的实像
C.像越来越小，且为正立的实像 D.像越来越小，且为倒立的实像
6．下列光路图错误的是 ( )
A．放大镜成像 B．小孔成像 C．光由空气斜射到水面 D．近视眼的矫正
1

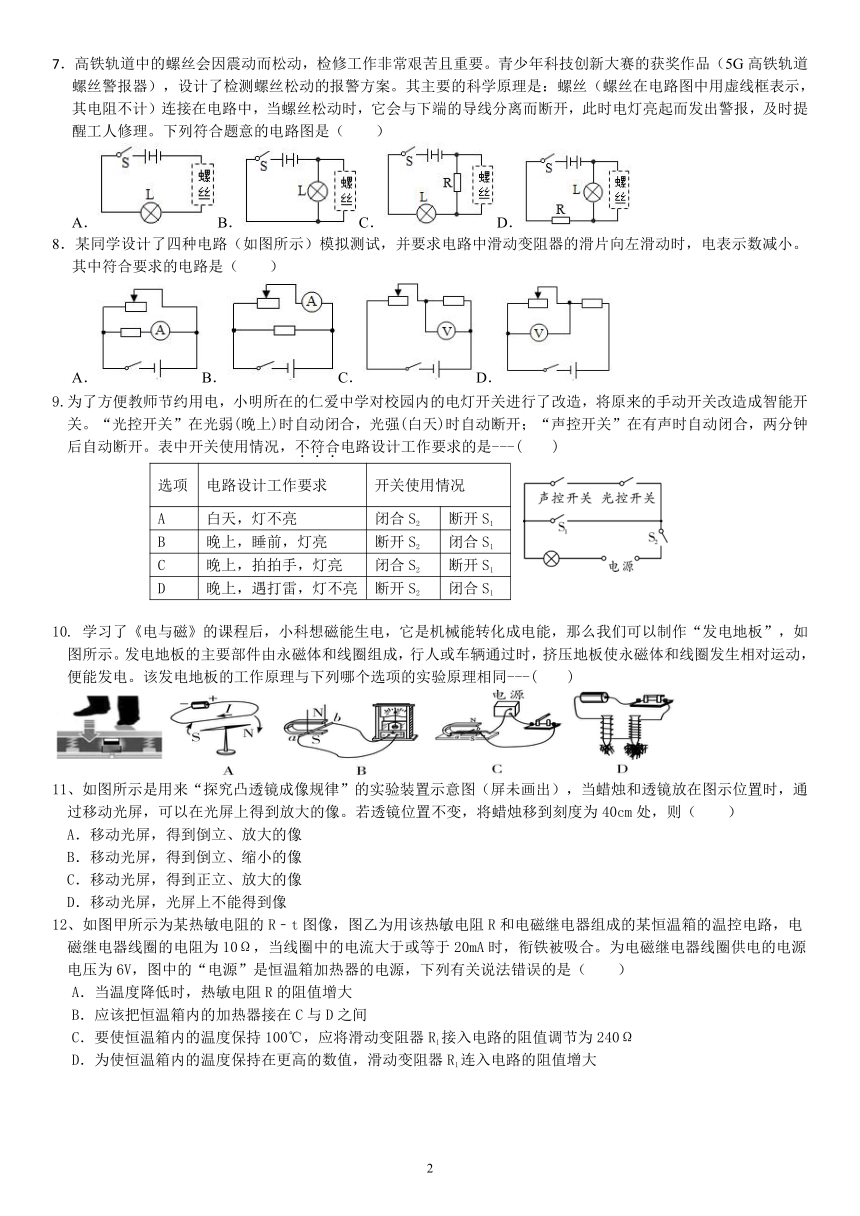

7．高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G高铁轨道
螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，
其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提
醒工人修理。下列符合题意的电路图是（ ）
A． B． C． D．
8．某同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向左滑动时，电表示数减小。
其中符合要求的电路是（ ）
A． B． C． D．
9.为了方便教师节约用电，小明所在的仁爱中学对校园内的电灯开关进行了改造，将原来的手动开关改造成智能开
关。“光控开关”在光弱(晚上)时自动闭合，光强(白天)时自动断开；“声控开关”在有声时自动闭合，两分钟
后自动断开。表中开关使用情况，不．符．合．电路设计工作要求的是---( )
选项 电路设计工作要求 开关使用情况
A 白天，灯不亮 闭合 S2 断开 S1
B 晚上，睡前，灯亮 断开 S2 闭合 S1
C 晚上，拍拍手，灯亮 闭合 S2 断开 S1
D 晚上，遇打雷，灯不亮 断开 S2 闭合 S1
10. 学习了《电与磁》的课程后，小科想磁能生电，它是机械能转化成电能，那么我们可以制作“发电地板”，如
图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，
便能发电。该发电地板的工作原理与下列哪个选项的实验原理相同---( )
11、如图所示是用来“探究凸透镜成像规律”的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通
过移动光屏，可以在光屏上得到放大的像。若透镜位置不变，将蜡烛移到刻度为 40cm 处，则（ ）
A．移动光屏，得到倒立、放大的像
B．移动光屏，得到倒立、缩小的像
C．移动光屏，得到正立、放大的像
D．移动光屏，光屏上不能得到像
12、如图甲所示为某热敏电阻的 R﹣t 图像，图乙为用该热敏电阻 R 和电磁继电器组成的某恒温箱的温控电路，电
磁继电器线圈的电阻为 10Ω，当线圈中的电流大于或等于 20mA 时，衔铁被吸合。为电磁继电器线圈供电的电源
电压为 6V，图中的“电源”是恒温箱加热器的电源，下列有关说法错误的是（ ）
A．当温度降低时，热敏电阻 R 的阻值增大
B．应该把恒温箱内的加热器接在 C 与 D 之间
C．要使恒温箱内的温度保持 100℃，应将滑动变阻器 R1接入电路的阻值调节为 240Ω
D．为使恒温箱内的温度保持在更高的数值，滑动变阻器 R1连入电路的阻值增大
2

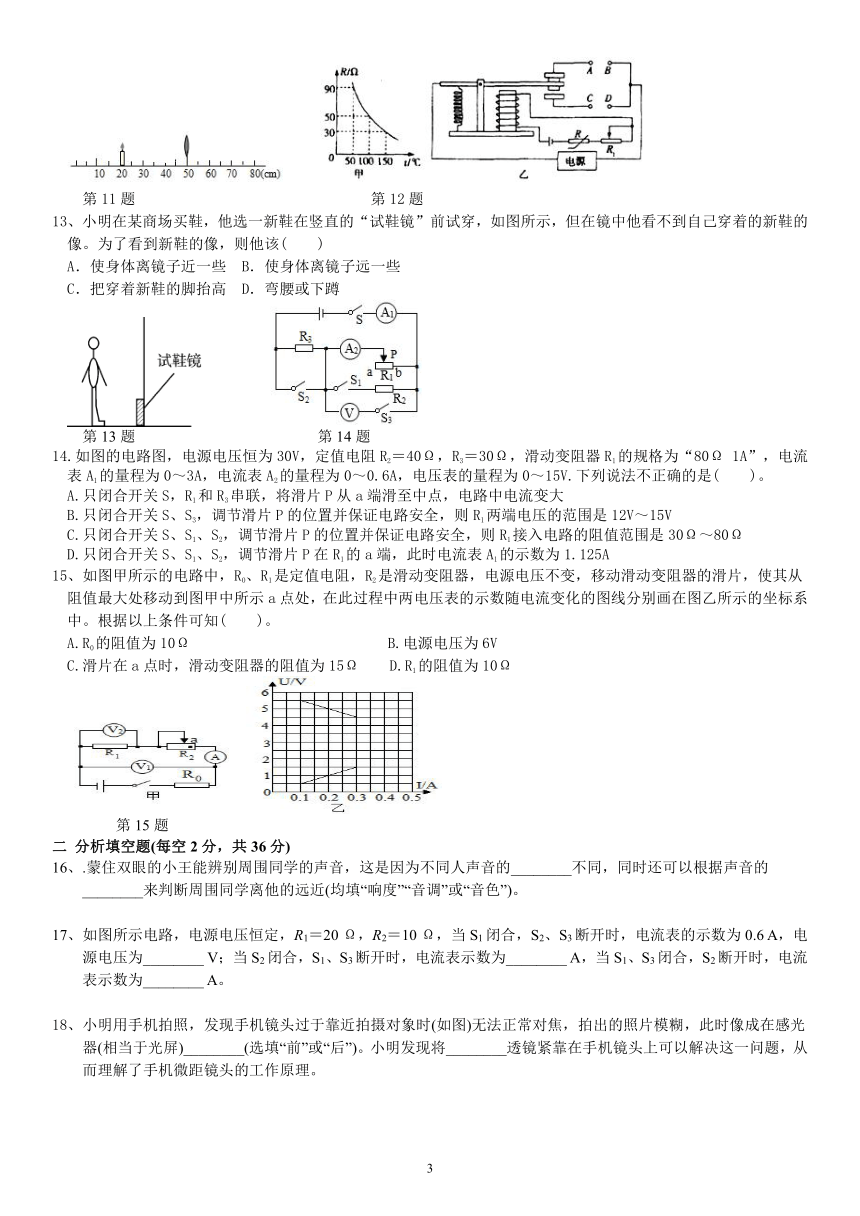

第 11 题 第 12 题
13、小明在某商场买鞋，他选一新鞋在竖直的“试鞋镜”前试穿，如图所示，但在镜中他看不到自己穿着的新鞋的
像。为了看到新鞋的像，则他该( )
A．使身体离镜子近一些 B．使身体离镜子远一些
C．把穿着新鞋的脚抬高 D．弯腰或下蹲
第 13题 第 14题
14.如图的电路图，电源电压恒为 30V，定值电阻 R2＝40Ω，R3＝30Ω，滑动变阻器 R1的规格为“80Ω 1A”，电流
表 A1的量程为 0～3A，电流表 A2的量程为 0～0.6A，电压表的量程为 0～15V.下列说法不正确的是( )。
A.只闭合开关 S，R1和 R3串联，将滑片 P从 a端滑至中点，电路中电流变大
B.只闭合开关 S、S3，调节滑片 P 的位置并保证电路安全，则 R1两端电压的范围是 12V～15V
C.只闭合开关 S、S1、S2，调节滑片 P的位置并保证电路安全，则 R1接入电路的阻值范围是 30Ω～80Ω
D.只闭合开关 S、S1、S2，调节滑片 P在 R1的 a端，此时电流表 A1的示数为 1.125A
15、如图甲所示的电路中，R0、R1是定值电阻，R2是滑动变阻器，电源电压不变，移动滑动变阻器的滑片，使其从
阻值最大处移动到图甲中所示 a点处，在此过程中两电压表的示数随电流变化的图线分别画在图乙所示的坐标系
中。根据以上条件可知( )。
A.R0的阻值为 10Ω B.电源电压为 6V
C.滑片在 a 点时，滑动变阻器的阻值为 15Ω D.R1的阻值为 10Ω
第 15题
二 分析填空题(每空 2分，共 36分)
16、.蒙住双眼的小王能辨别周围同学的声音，这是因为不同人声音的________不同，同时还可以根据声音的
________来判断周围同学离他的远近(均填“响度”“音调”或“音色”)。
17、如图所示电路，电源电压恒定，R1＝20Ω，R2＝10Ω，当 S1闭合，S2、S3断开时，电流表的示数为 0.6 A，电
源电压为________ V；当 S2闭合，S1、S3断开时，电流表示数为________ A，当 S1、S3闭合，S2断开时，电流
表示数为________ A。
18、小明用手机拍照，发现手机镜头过于靠近拍摄对象时(如图)无法正常对焦，拍出的照片模糊，此时像成在感光
器(相当于光屏)________(选填“前”或“后”)。小明发现将________透镜紧靠在手机镜头上可以解决这一问题，从
而理解了手机微距镜头的工作原理。
3
19、如图，电源电压为 4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，
小灯泡 L 标有“2.5V 0.5A”（灯丝电阻不变），在保证小灯泡 L 电流不超过正常发光时的电流及电路安全的
情况下，移动滑动变阻器的滑片，滑动变阻器连入电路的阻值变化范围是 、电压表示数变化
范围是 、电流表示数变化范围是
第 17 题 第 18 题 第 19 题 第 20 题
20．小科用如图所示装置进行“平面镜成像特点”的实验。
（1）他选用玻璃板代替平面镜进行实验的目的是 。
（2）在实验中，当蜡烛远离玻璃板时，它的像的大小将 。
（3）小科走近自动感应玻璃门时，门自动平移打开，则他在玻璃门中的像将 （填“随”或“不随”）门
平移。
21．在图甲中，当电键 K 闭合后，两只小灯泡发光，电压表示数为 4伏。过了 2 分钟，电压表示数为 0，经检查除
小灯泡和定值电阻 R 外其余器材的连接良好，请分析造成这种情况的原因可能有： 。在如图乙所
示的电路中，电源电压等于 6 伏，合上电键后电压表示数为 6 伏。经分析得出，电路中可能发生的情况
是： 。
第 21 题 第 22 题
22、图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的 I﹣R关系图象。
由图象可知：他每次控制电阻的两端电压为________V不变。若电源电压为 4.5V，实验中 R的阻值分别为 5
Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为 Ω。
23、如图所示是小刚测量未知电阻 Rx的实验电路，电源两端电压不变且未知，其中 R0 为阻值已知的定值电阻。当
开关 S、S1闭合，开关 S2断开时，电流表的示数为 I1；当开关 S、S2闭合、开关 S1断开时，电流表的示数为 I2。
则下列四个选项中，Rx的表达式正确的是
第 23题
三、作图（共 6分）
24、在图中画出与凹透镜对应的入射光线和折射光线
25、如图是光通过某种透镜前后的传播情况，请在虚线框中画出适当类型的透镜示意图。
26、现有电路如下，其中电源为三节铅蓄电池串联，标有“6V 0.5A”的两只灯泡接在电路中，请用笔画线代替导
线，根据电路图把实物图连接补充完整。
4
四、实验探究题（共 39分，每空 3分，）
27、（1）某兴趣小组同学做“探究凸透镜成像的规律”的实验。
①如图 1所示，将蜡烛、凸透镜和光屏依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸透镜和光屏，使
它们的中心位于 。②小虎将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰
的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。
（2）图中的凸透镜看作眼睛的晶状体，光屏看作视网膜。给“眼睛”戴上近视眼镜，使烛焰在视网膜上成一
清晰的像。若取下近视眼镜，为使光屏上得到清晰的像，应将光屏 （选填“远离”或“靠
近”）透镜。
（3）小明另取直径 D均为 5cm的凹透镜和凸透镜做实验。他分别将两种透镜正对太阳光，并把一张白纸放在
它的下方（白纸与镜面平行）．当白纸距离透镜 10cm时，光通过两种透镜在白纸得到的光斑如图 2甲、
乙所示，测量出光斑的直径 D1和 D2分别为 1cm和 8cm，则图 （甲/乙）中的光斑一定是光通过
凸透镜在白纸上形成的，该凸透镜的焦距可能为 cm或 cm。
28. 在做“研究相同电压下不同导体中电流与电阻的关系”实验时，电源电压恒为 3V，滑动变阻器规格为“20Ω
1.0A”，还有多个阻值不小于 5Ω的定值电阻可供选择。
（1）实验电路如图所示，小科检查电路时发现有元件连接错误（其它元件连接正确），该元件和错误分别
是 。
（2）改正错误后，正确操作，测得实验数据如下表所示。
实验次数 第一次 第二次 第三次
定值电阻/Ω 5 10
电流表示数/A 0.40 0.20 0.10
第三次定值电阻 的阻值是
（3）若要增加实验次数，所选择的定值电阻的阻值最大是 欧
29、小明用二节新干电池，规格为“10Ω1.5A”的滑动变阻器等器材，来测导体电阻。请分析回答：
实验序号 电压/V 电流/A
1 2.0 0.20
2 2.5 ______
3 2.8 0.28
5
(1)连接好电路，闭合开关，向右移动滑动变阻器滑片，当滑片移到 C 点时，发现两表才有示数，示数分别为 2V、
0.2A。根据以上信息思考该电路的连接方式，并用笔画线代替导线按该连接方式，将图 1电路连接完整。
(2)继续调节滑动变阻器进行测量，测得数据如表所示。第二次测量时电流表示数如图 2 所示，据图把表中所缺数
据填写完整。
(3)该实验多次测量的目的是________________________。
(4) 小明用这套器材(所有器材不变)和阻值为 5 Ω、10 Ω、20 Ω的三个定值电阻继续探究“电流与电阻的关系”。
实验中要控制电阻两端的电压不变，那么电阻两端电压最小能控制到________V。
五、分析计算题（共 36 分，本大题共 5 小题，30 题 6 分、31 题 8 分、32 题 4 分、33 题 9 分、34 题 9 分）
30、如图所示，R1＝R2＝30Ω，R3＝15Ω，电源电压恒定。
（1）若只闭合开关 S 时，电流表的示数是 0.1A，求此时总电阻；
（2）此电路电源电压是多少；
（3）当 S、S1、S2都闭合时，电流表的示数是多少。
31、已知定值电阻 R1的阻值为 30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图
所示。（设电源电压保持不变）
求：（1）电源电压 U 是多少？
（2）通过定值电阻 R2的电流是多少？
（3）现用一个未知阻值的定值电阻 Rx 替换电阻 R1或 R2，替换后只有一个电流表的示数发生了变化，请判断
Rx 替换的是电阻 R1还是 R2。
（4）此时替换后电流表示数减少了 0.3A，求未知电阻 Rx 的阻值。
32、一辆客车在某高速公路上行驶，在经过某直线路段时，司机驾车做匀速直线运动。司机发现其正要通过正前方
高山悬崖下的隧道，于是鸣笛，经 t1＝6 秒后听到回声，听到回声后又行驶 t2＝16 秒，司机第二次鸣笛，又经
t3＝2 秒后听到回声，请根据以上数据计算：客车匀速行驶的速度并判断客车是否超速行驶。（已知此高速路
段最高限速为 120 千米/小时，声音在空气中的传播速度为 340 米/秒）
6
33、如图所示是小美设计的一个简易电子身高测量仪的示意图，电源电压为 6V，定值电阻 R0＝40Ω，R是一只竖
直固定放置的粗细均匀的硬电阻棒。其接入电路的电阻与接入电路的棒长成正比。电压表的示数与身高的关系
如下表所示。
身高 h/cm 160 165 170 175 180
电压表示数 U/V 0 2 3 3.6 4
（1）电路的最大电流是多少 A？
（2）当测量身高 165cm时，滑动变阻器接入电路的电阻值多大？
（3）当电压表示数为 3.5V时，被测同学的身高多少 cm？
33．如图所示电路中，电源电压恒定，电阻 R1标有“18V 1.8A”，滑动变阻器标有“200Ω 2A”，电压表所接量
程为 0～15V，电流表所接量程为 0～3A，只闭合 S1时，电阻 R1正常工作；闭合 S1、S3，滑动变阻器滑片调到
最右端时，电流表的读数为 2.7A；将滑动变阻器置于某点，先只闭合开关 S3，再将 S3断开，只闭合开关 S2，
发现电压表的示数减小了 1.4V，电流表的示数变化了 0.02A。求：
（1）电阻 R1的阻值；（2）电阻 R3的阻值；（3）电阻 R2的阻值：
