第十八章　电功率
阶段检测(第十八章)
一、选择题(每小题5分，共40分)

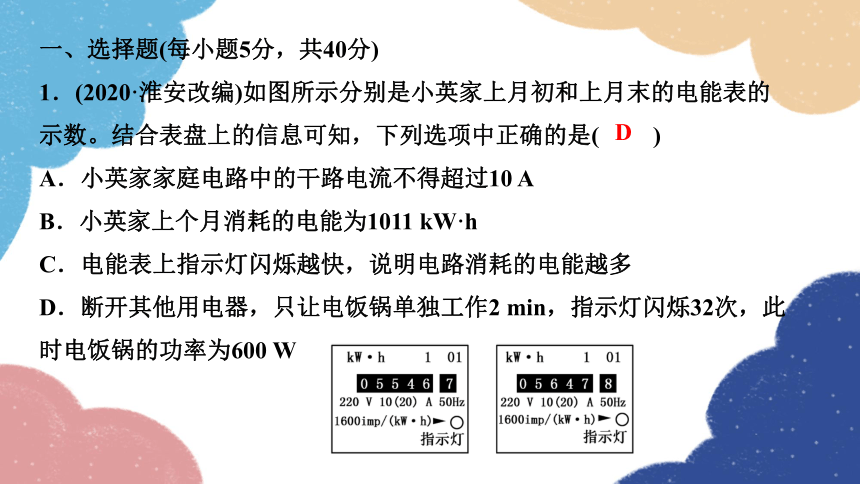

1．(2020·淮安改编)如图所示分别是小英家上月初和上月末的电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A．小英家家庭电路中的干路电流不得超过10 A
B．小英家上个月消耗的电能为1011 kW·h
C．电能表上指示灯闪烁越快，说明电路消耗的电能越多
D．断开其他用电器，只让电饭锅单独工作2 min，指示灯闪烁32次，此时电饭锅的功率为600 W
D

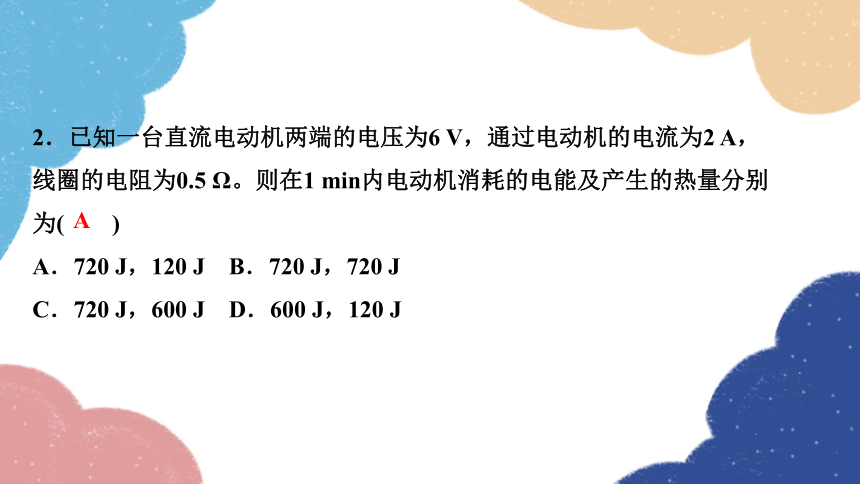

2．已知一台直流电动机两端的电压为6 V，通过电动机的电流为2 A，线圈的电阻为0.5 Ω。则在1 min内电动机消耗的电能及产生的热量分别为( )
A．720 J，120 J B．720 J，720 J
C．720 J，600 J D．600 J，120 J
A
3．将标有“12 V　6 W”的灯泡L1和“12 V　3 W”的灯泡L2串联在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A．电路总功率等于9 W B．电路总功率大于9 W
C.两灯泡一样亮 D．灯泡L2比灯泡L1亮
D

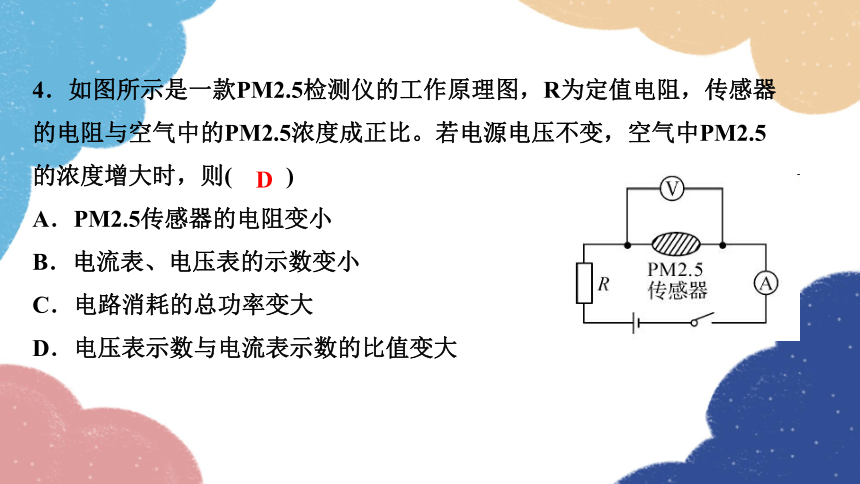

4．如图所示是一款PM2.5检测仪的工作原理图，R为定值电阻，传感器的电阻与空气中的PM2.5浓度成正比。若电源电压不变，空气中PM2.5的浓度增大时，则( )
A．PM2.5传感器的电阻变小
B．电流表、电压表的示数变小
C．电路消耗的总功率变大
D．电压表示数与电流表示数的比值变大
D

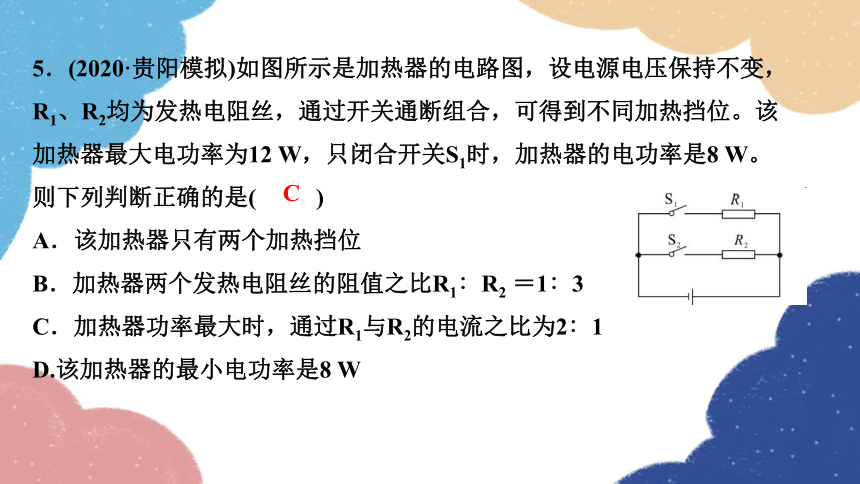

5．(2020·贵阳模拟)如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热挡位。该加热器最大电功率为12 W，只闭合开关S1时，加热器的电功率是8 W。则下列判断正确的是( )
A．该加热器只有两个加热挡位
B．加热器两个发热电阻丝的阻值之比R1∶R2 ＝1∶3
C．加热器功率最大时，通过R1与R2的电流之比为2∶1
D.该加热器的最小电功率是8 W
C

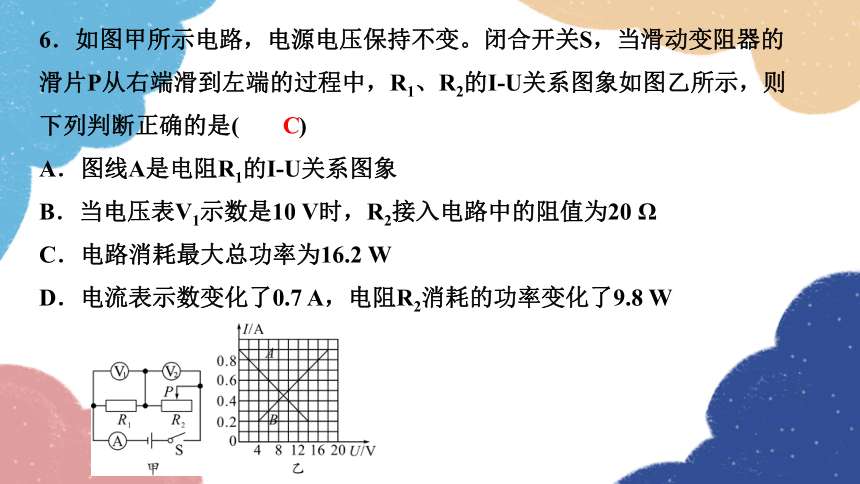

6．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I U关系图象如图乙所示，则下列判断正确的是( )
A．图线A是电阻R1的I U关系图象
B．当电压表V1示数是10 V时，R2接入电路中的阻值为20 Ω
C．电路消耗最大总功率为16.2 W
D．电流表示数变化了0.7 A，电阻R2消耗的功率变化了9.8 W
C
7．(多选)如图是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻，下表是它的部分参数。当电加热器正常工作时，下列说法正确的是( )
BC
A．只闭合开关S，加热器的功率为990 W
B．开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大
C．加热器在保温状态下工作5 min，产生3.3×104 J的热量
D．电阻R1与R2的阻值之比为1∶8
8．(多选)在如图所示的电路中，电源电压为4 V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，小灯泡标有“2 V　1 W”字样(灯丝的电阻不变)，滑动变阻器上标有“20 Ω　1 A”字样。闭合开关，在保证电路各元件安全的情况下，下列说法正确的是( )
A.小灯泡的最小功率为0.36 W
B.电压表的示数范围是1 V～3 V
C.滑动变阻器接入电路中的阻值范围是4 Ω～12 Ω
D．电路总功率变化范围是1 W～2 W
CD
二、填空题(每空2分，共28分)
9．有一块手机用的锂电池，上面标明电压为3.7 V，容量为1800 mA·h，它充满电后，大约储存了_______________J的电能。
10．在安全工作条件下，将“2.5 V　0.3 A”小灯泡L1和“3.0 V　0.3 A”小灯泡L2串联在电路中工作，通过两灯的电流之比为___________；若将L1和L2并联在另一电源下工作，则L1和L2能消耗的总功率最大值为______________W。(设灯丝电阻不变)
23976
1∶1
1.375
11．小明在网上看到一个户外爱好者的取火“神器”，如图所示，将包口香糖的锡纸剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在电池的正、负极上，由于电源短路，电流较_______，又由于电流具有____效应，过一会儿，锡纸中间部分燃烧起来。请你解释锡纸从中间狭窄的地方开始燃烧的原因：_____________________________________。
大
热
锡纸中间狭窄的地方电阻大，产生的热量多
12．(2020·玉林月考)已知电风扇线圈的电阻为20 Ω，若加在该电风扇两端的电压为220 V，此时通过的电流为1 A，则电风扇的电功率为________W，电风扇连续工作10 min产生的热量为______________J。
220
1.2×104
13．如图甲所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻，闭合开关S，改变R上压力大小。两电表示数之间的关系图象如图乙所示，则电源电压U＝____V，R0＝____Ω；当R0消耗的电功率为0.4 W时，R消耗的电功率P＝_______W。
6
10
0.8
14．(2020·成都改编)如图是研究“相同时间内导体产生的热量与______的关系”的装置。电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到____气球先鼓起来。通电1 min，R2产生的热量为__________J。
电阻
乙
12
三、实验探究题(共16分)
15．在“测量小灯泡的电功率”实验中，小丹设计了如图甲所示的电路图，已知小灯泡的额定电压为2.5 V，滑动变阻器规格为“20 Ω　1 A”，电源是由两节新干电池串联组成。
(1)用笔画线代替导线，帮助小丹按电路图甲将图乙实物电路连接完整。(要求导线不交叉)
解：如图所示
(2)闭合开关前，应将滑动变阻器滑片置于____(填字母)端。
(3)连接好电路后，闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则电路故障可能是________________。
(4)排除故障后，缓慢移动滑动变阻器的滑片，使电压表的示数为2.5 V，电流表示数如图丙所示，则小灯泡的额定功率为________W, 此时灯丝的电阻为__________Ω。
A
灯泡短路
0.5
12.5
四、综合应用题(共16分)
16．(2020·孝感改编)如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示，R1、R2均为发热电阻，R1的阻值为110 Ω，M是电动机。开关S1闭合，当S2接1、2时吹冷风；当S2接2、3时吹温风；当S2接3、4时吹热风，此时空调扇的总功率为1100 W。已知：电源电压为220 V，c冰＝2.1×103 J/(kg·℃)。求：
(1)吹冷风时，在空调扇内加入冰袋会使吹出的风温度变低，若冰袋内冰的质量为1 kg，温度从－16 ℃升高到－6 ℃时，冰从周围吸收的热量是多少？
(2)吹冷风时，电动机正常工作1 h消耗的电能为0.11 kW·h，此时通过电动机的电流是多少？
(3)吹热风时，R2的电阻是多少？
