人教版物理九年级下册 第二十章 专题六　电磁作图课件(共21张PPT)

(共21张PPT)
第二十章　电与磁
专题六　电磁作图
类型一　磁感线类作图

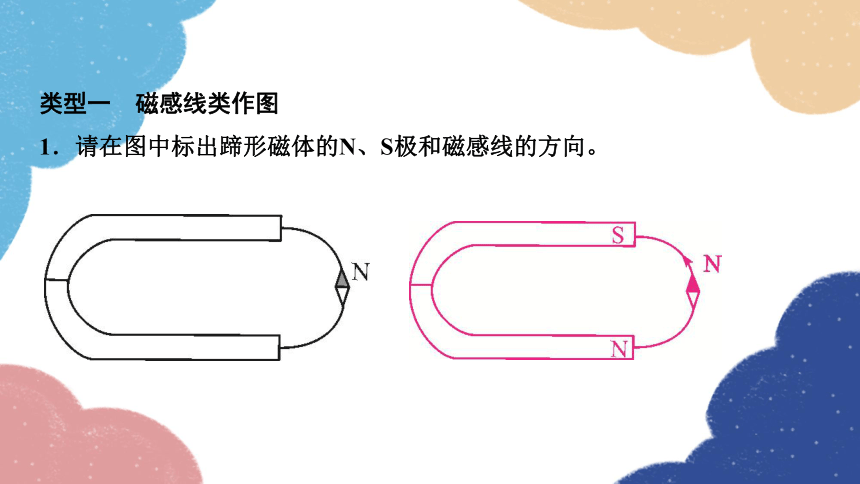

1．请在图中标出蹄形磁体的N、S极和磁感线的方向。
2.请在图中分别标出两个磁体a、b端的磁极，并将图中小磁针的N极涂黑。
解：

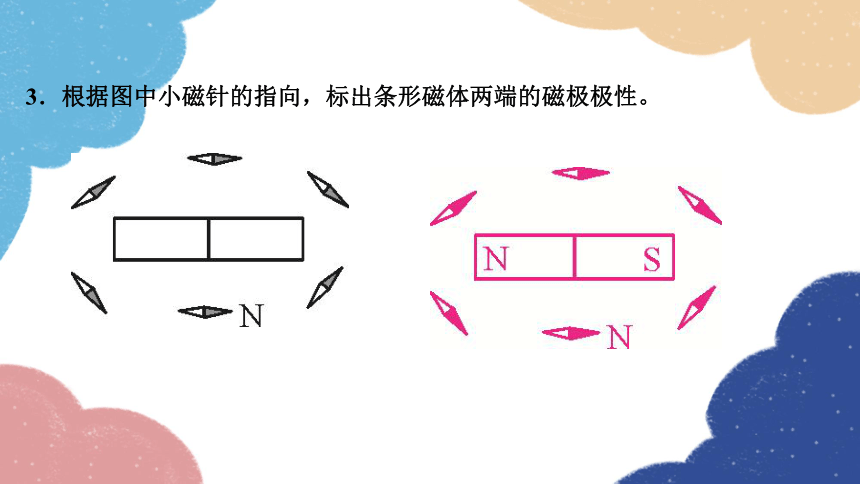

3．根据图中小磁针的指向，标出条形磁体两端的磁极极性。
类型二　通电螺线管类作图

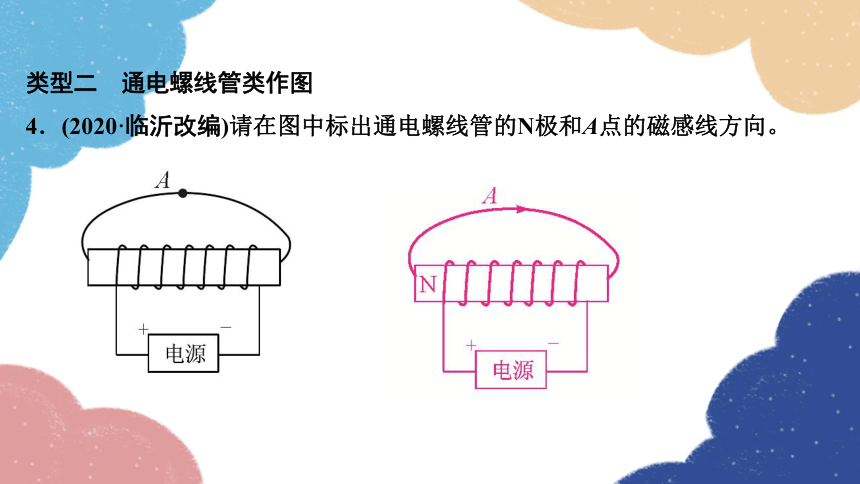

4．(2020·临沂改编)请在图中标出通电螺线管的N极和A点的磁感线方向。

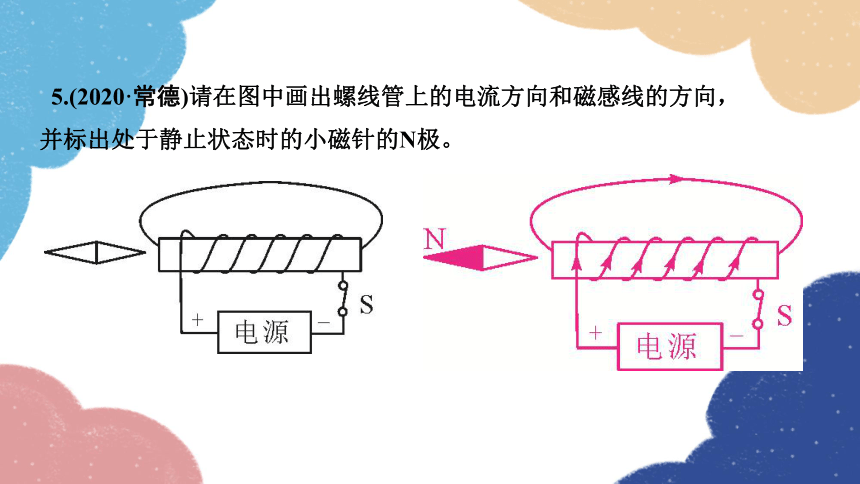

5.(2020·常德)请在图中画出螺线管上的电流方向和磁感线的方向，
并标出处于静止状态时的小磁针的N极。

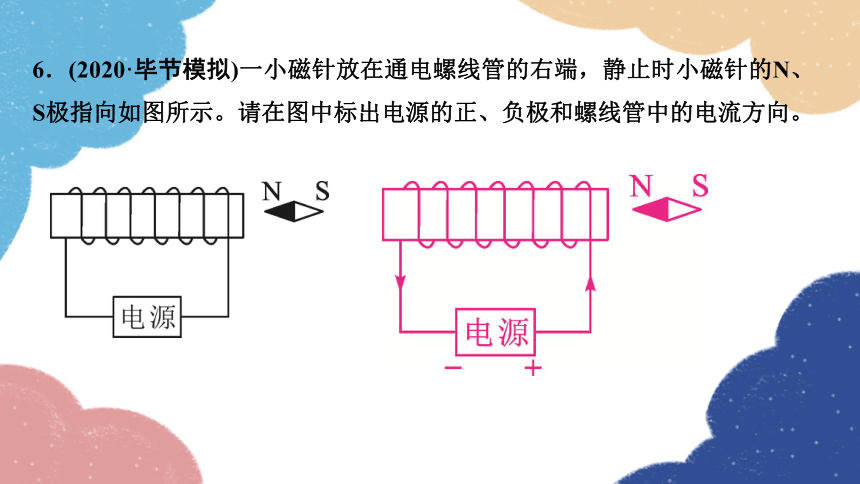

6．(2020·毕节模拟)一小磁针放在通电螺线管的右端，静止时小磁针的N、S极指向如图所示。请在图中标出电源的正、负极和螺线管中的电流方向。

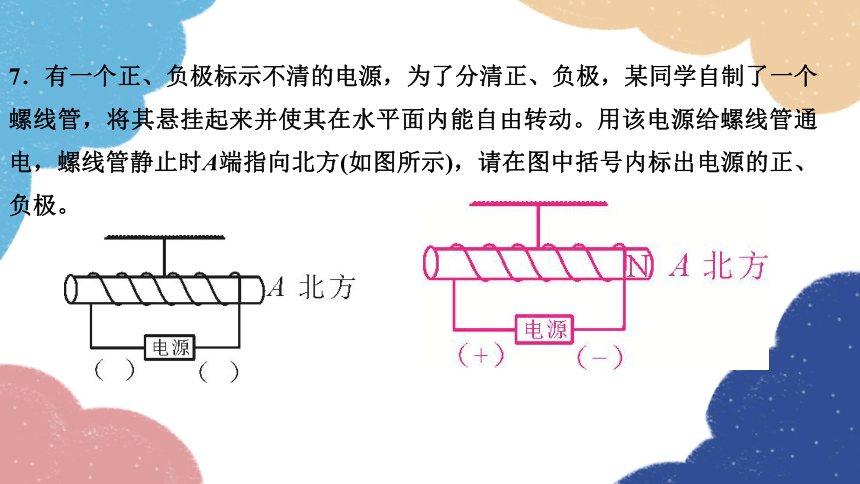

7．有一个正、负极标示不清的电源，为了分清正、负极，某同学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。用该电源给螺线管通电，螺线管静止时A端指向北方(如图所示)，请在图中括号内标出电源的正、负极。

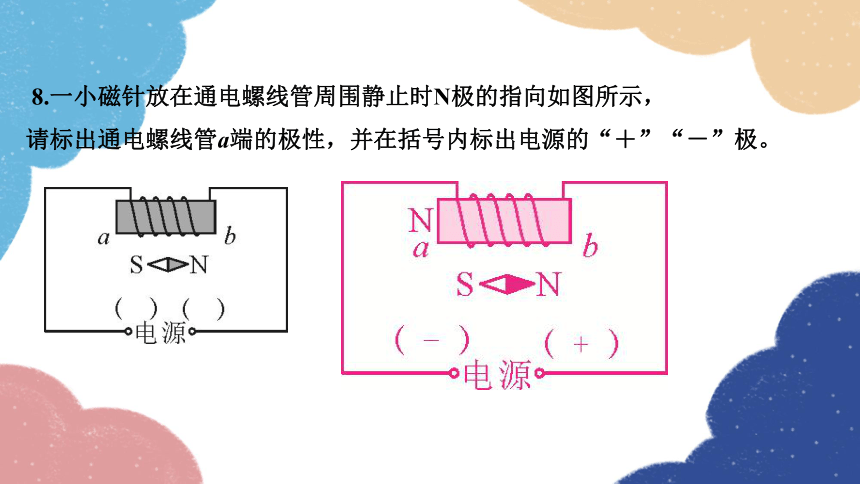

8.一小磁针放在通电螺线管周围静止时N极的指向如图所示，
请标出通电螺线管a端的极性，并在括号内标出电源的“＋”“－”极。
9.(2020·福建)如图所示，请根据通电螺线管周围磁感线的方向
判断电源的“＋”“－”极和小磁针的N极，并在图中标出。
10．根据图中小磁针的指向，在图中括弧中标出通电螺线管的N极或S极，以及电源的“＋”极或“－”极。
11．如图所示，请根据小磁针静止时的指向及所标电流的方向，
画出螺线管导线的绕法。
12.如图所示，水平地面上有一小车，其上放一条形磁体，左侧地面固定一通电螺线管。当开关闭合时，发现小车向右运动，请在图中标出电源的正、负极和A点处磁感线的方向。
13．(2020·邵阳模拟)如图所示，电路连接正确，
通电后小磁针指向如图所示(涂黑端表示N极)。
请在图中标出电源的“＋”“－”极，并画出螺线管的绕法。
14．(2020·深圳)为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。
15．如图所示，闭合开关，发现弹簧开始被压缩。把滑动变阻器的滑片P向B端滑动时，弹簧继续被压缩。请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性限度范围内)。
16．如图所示，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时指向如图所示。请从导线P端出发，在铁棒的左支上绕几匝，连接上导线DE，接着在铁棒的右支上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
类型三　电磁继电器作图
17．如图所示是某商场安装的火灾自动报警洒水系统。
正常情况下绿灯亮起，当发生火灾时，室内温度上升到设定值，
火灾报警铃响起，同时洒水电动机启动开始洒水。
请根据以上信息连接电路。
18．如图所示，开关闭合时，电磁铁上端为N极，下端为S极。在图中括号内标出控制电路电源的正、负极，并将工作电路图连接完整。要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。
19．如图是电加热恒温箱的原理图。控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整。
