第十九章　生活用电
阶段检测(第十九章)

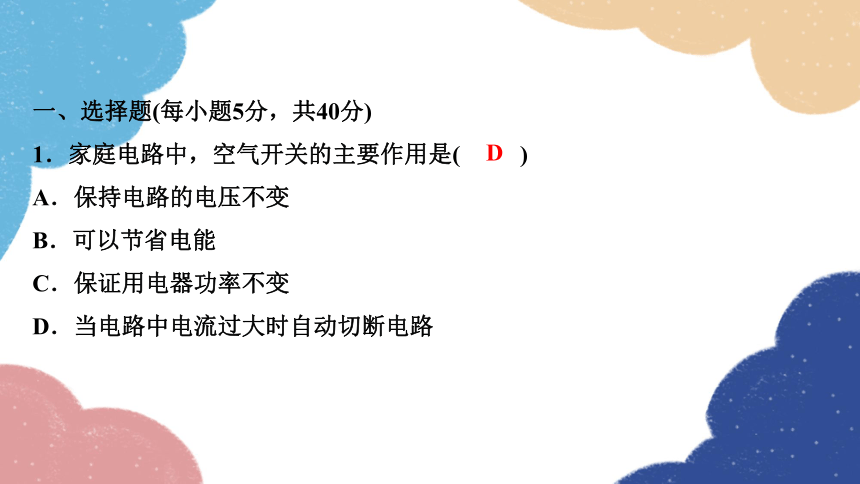

一、选择题(每小题5分，共40分)
1．家庭电路中，空气开关的主要作用是( )
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
D

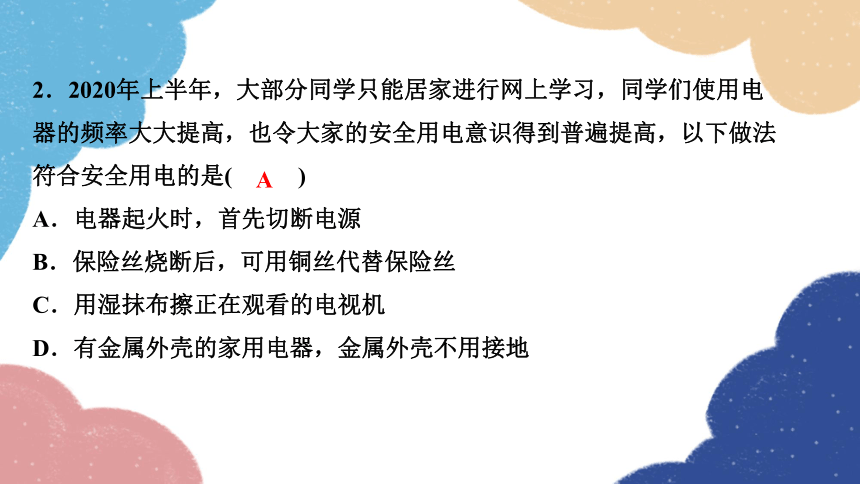

2．2020年上半年，大部分同学只能居家进行网上学习，同学们使用电器的频率大大提高，也令大家的安全用电意识得到普遍提高，以下做法符合安全用电的是( )
A．电器起火时，首先切断电源
B．保险丝烧断后，可用铜丝代替保险丝
C．用湿抹布擦正在观看的电视机
D．有金属外壳的家用电器，金属外壳不用接地
A

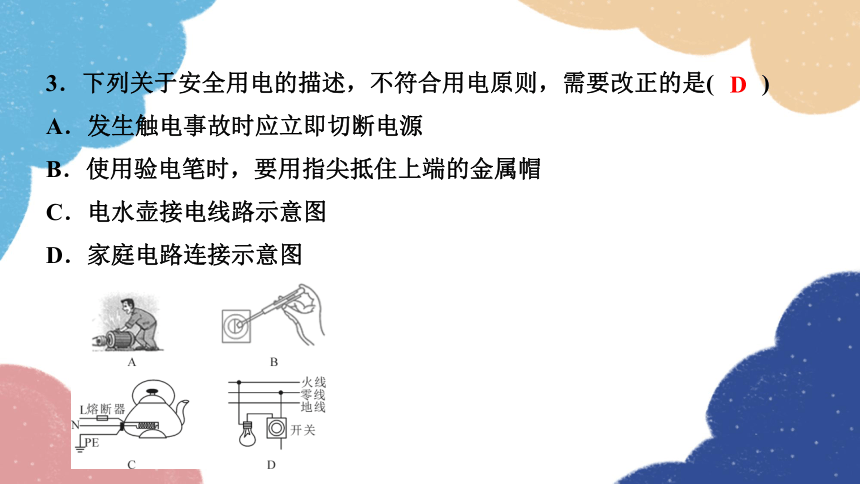

3．下列关于安全用电的描述，不符合用电原则，需要改正的是( )
A．发生触电事故时应立即切断电源
B．使用验电笔时，要用指尖抵住上端的金属帽
C．电水壶接电线路示意图
D．家庭电路连接示意图
D

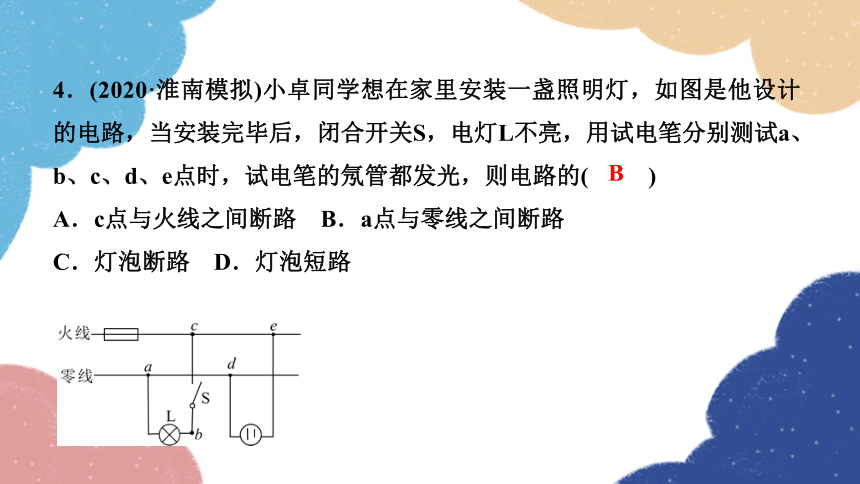

4．(2020·淮南模拟)小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用试电笔分别测试a、b、c、d、e点时，试电笔的氖管都发光，则电路的( )
A．c点与火线之间断路 B．a点与零线之间断路
C．灯泡断路 D．灯泡短路
B

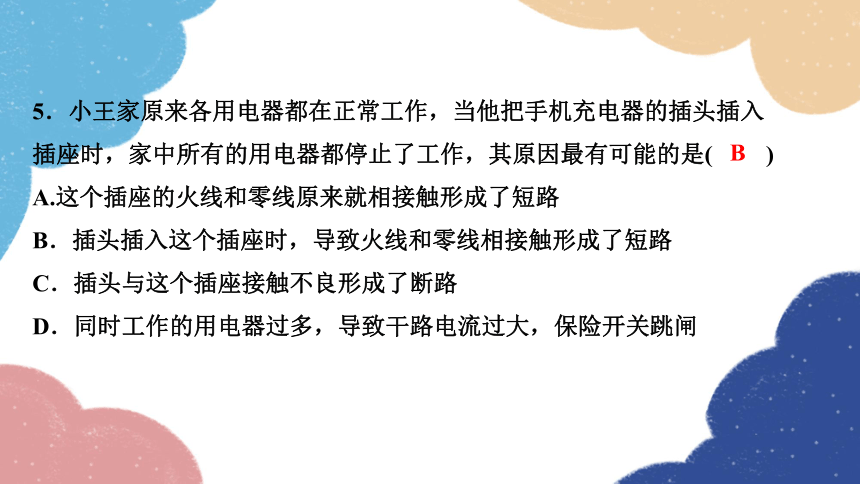

5．小王家原来各用电器都在正常工作，当他把手机充电器的插头插入插座时，家中所有的用电器都停止了工作，其原因最有可能的是( )
A.这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了断路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
B

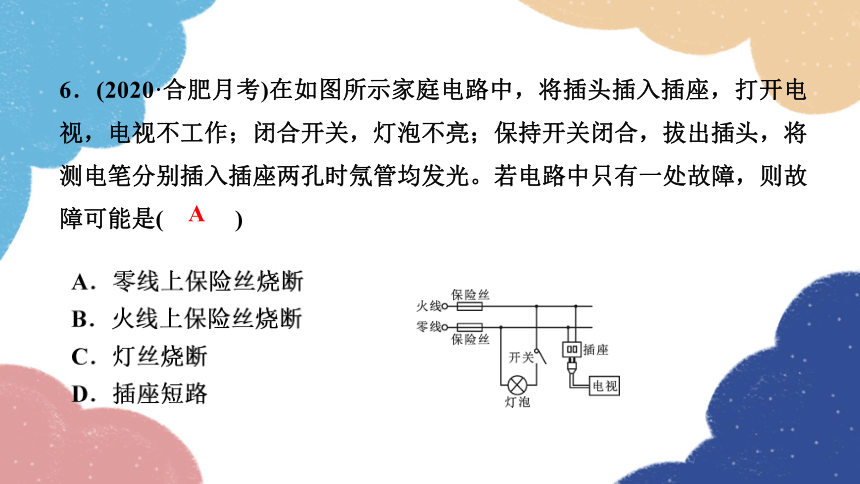

6．(2020·合肥月考)在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是( )
A
7．(多选)如图所示家庭电路连接正确，各元件均正常，下列有关说法正确的是( )
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．洗衣机接入三孔插座能使洗衣机金属外壳接地
C．闭合开关时接触B点或C点都可能引起触电
D．断开开关时，在B、C两点测试时试电笔氖管都不发光
BD
8．(2020·郑州模拟)(多选)如图所示家庭电路连接正确，下列说法不正确的是( )
A．导线A与大地之间的电压为220 V
B．给手机边充电边打电话是完全安全可行的
C．断开开关，站在地上的人用手接触a点会触电
D．当电路中电流过大时，漏电保护器会迅速切断电流
BD
二、填空题(每空2分，共28分)
9．我国家庭电路的电压是____________V；在家庭电路中，为了防止触电，必须把控制用电器的开关连接在____线和用电器之间；当发现家用电器或电线失火时，必须先__________________，然后再灭火。
10．如图是常用的一个插线板，每个插座之间所接的用电器是_____________(选填“并联”或“串联”)的。使用三脚插头和三孔插座，目的是_________________________，防止触电。
220
火
切断电源
并联
将用电器的金属外壳接地
11．(2020·十堰模拟)如图所示，试电笔正确的使用方法是________(选填“甲”或“乙”)。在使用滚筒洗衣机时，接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路______________(选填“增接零线”“加接地线”或“加接空气开关”)。
乙
加接地线
12．电热水壶工作时将电能转化为_________能。为防止漏电时引起触电伤害事故，电热水壶应使用_____________(选填“两线”或“三线”)插头。已知试电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略不计，则“220 V　1100 W”的电热水壶正常工作时的电流约为正确使用试电笔时通过人体电流的_______________倍(结果保留整数)。
内
三线
25000
13．石墨烯被证实是世界上已经发现的最薄、最坚硬的物质，它导电性能好、导热性能强，熔点超过3000 ℃。你认为石墨烯做成的导线___________(选填“能”或“不能”)用来做保险丝；____(选填“能”或“不能”)用来做高压输电线。
不能
能
14．为了防止电流过大烧坏用电器的核心部件，很多用电器都装有如图甲所示的保险管，如图乙、丙所示是两个熔断电流为10 A和20 A的某种型号保险管的截面图(保险丝的材料相同)，那么图________保险管的熔断电流为10 A，你的理由是它的保险丝电阻_________(选填“大”或“小”)。
丙
大
三、作图题 (每小题5分，共10分)
15．(2020·毕节模拟)请在图中的家庭电路中，连接开关、两盏灯和插座，要求开关同时控制两盏灯，插座单独使用。
解：
16．(2020·宜昌月考)投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
解：
四、综合应用题(共22分)
17．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1100 W，电路中还有额定电流为10 A的熔断丝(俗称保险丝)。则：
(1)只有用电器R接入电路时，通过熔断丝的电流为多少？
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据适用此人)？熔断丝会不会断？
