第2节 家庭电路中电流过 大的原因

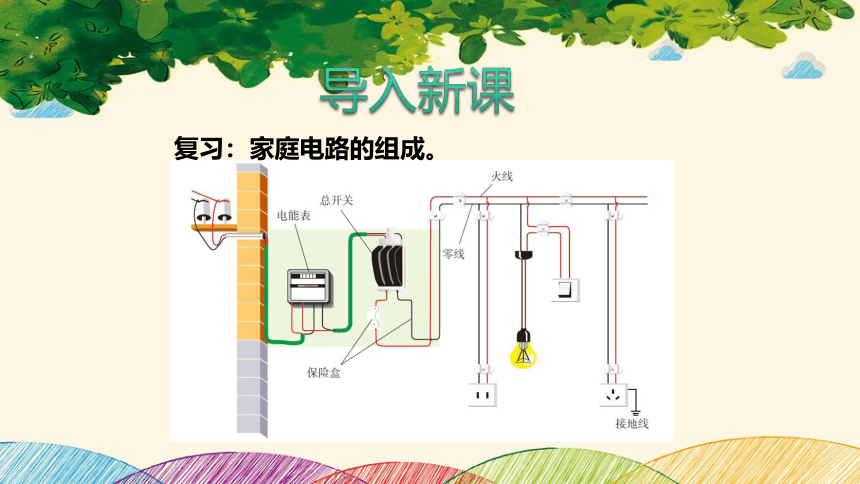

复习：家庭电路的组成。
导入新课

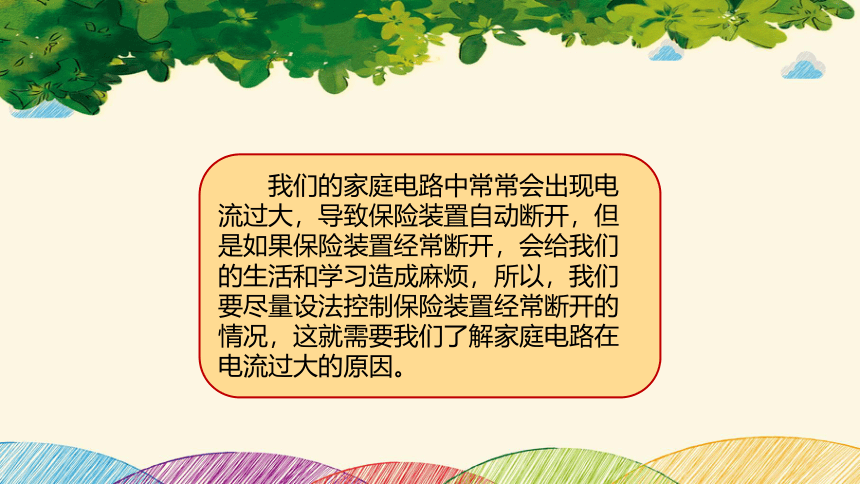

我们的家庭电路中常常会出现电流过大，导致保险装置自动断开，但是如果保险装置经常断开，会给我们的生活和学习造成麻烦，所以，我们要尽量设法控制保险装置经常断开的情况，这就需要我们了解家庭电路在电流过大的原因。

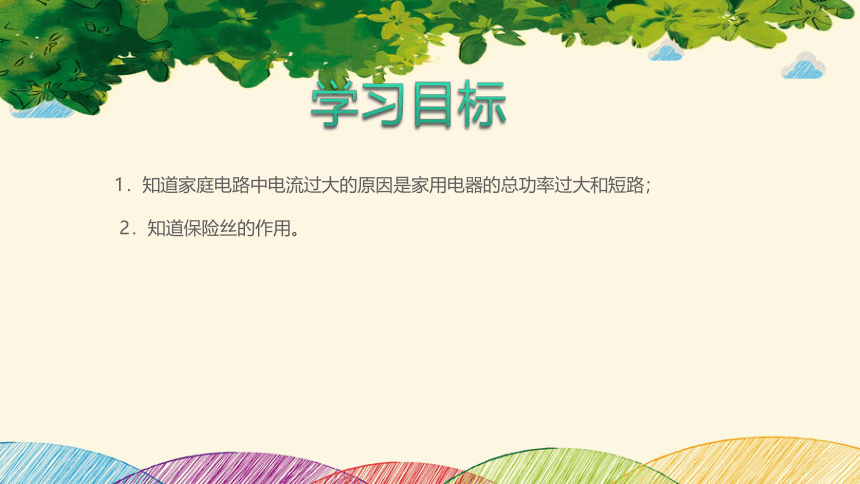

学习目标
1．知道家庭电路中电流过大的原因是家用电器的总功率过大和短路；
2．知道保险丝的作用。

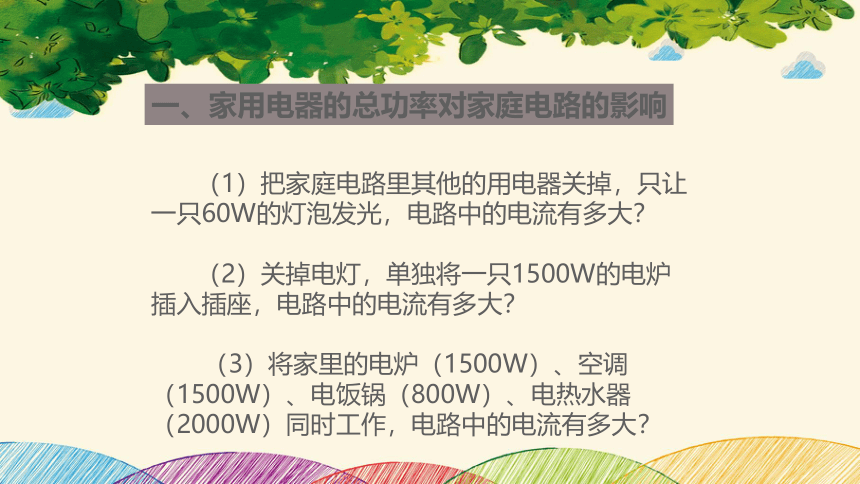

（1）把家庭电路里其他的用电器关掉，只让一只60W的灯泡发光，电路中的电流有多大？
（2）关掉电灯，单独将一只1500W的电炉插入插座，电路中的电流有多大？
（3）将家里的电炉（1500W）、空调（1500W）、电饭锅（800W）、电热水器（2000W）同时工作，电路中的电流有多大？
一、家用电器的总功率对家庭电路的影响

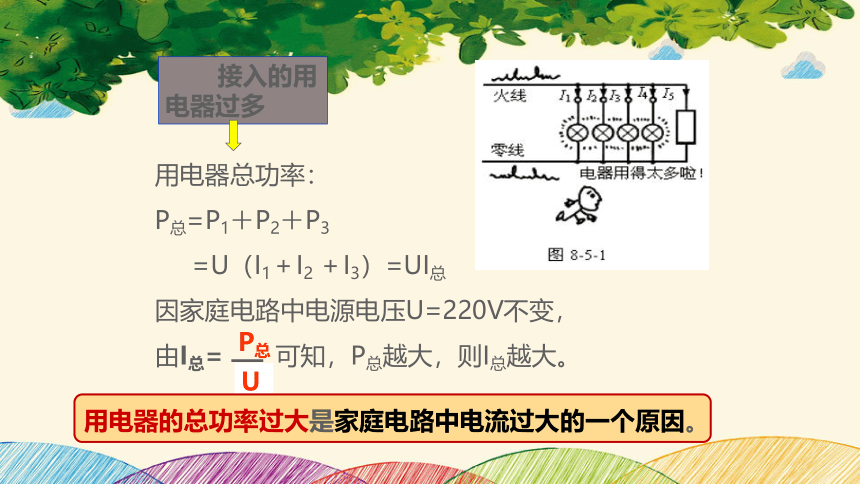

接入的用电器过多
用电器总功率：
P总=P1＋P2＋P3
=U（I1＋I2 ＋I3）=UI总
因家庭电路中电源电压U=220V不变，
由I总= 可知，P总越大，则I总越大。
P总
U
用电器的总功率过大是家庭电路中电流过大的一个原因。

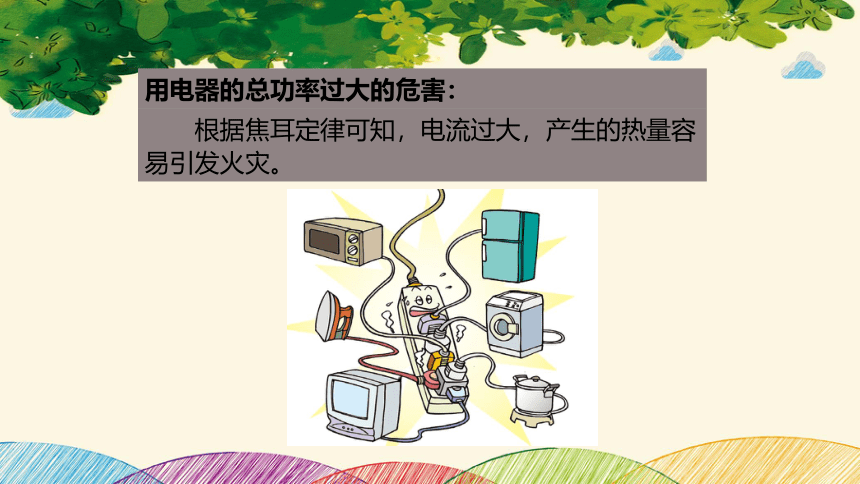

用电器的总功率过大的危害：
根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
短路是家庭电路中电流过大的另一个原因。
想想议议
在短路情况下，根据欧姆定律可知：因为电压U 一定，发生短路时电阻R 很小；所以导致电路中的电流I 就很大。
二、家庭电路中短路对家庭电路的影响
　　你知道形成家庭电路中短路的原因是什么吗？
　　家庭电路中短路很容易造成火灾。
　　由于改装电路时不小心、或绝缘皮破损或老化或用电器进水等原因使火线和零线直接连通。
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
三、保险丝的作用
　　观察演示实验
　　你知道保险丝是如何起到“保险”作用的吗？
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
　　 1．材料：铅锑合金、保险丝的电阻比较大，熔点比较低。
　　 观察下面的保险丝。
　 　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
　　注意：不能用铁丝或铜丝作保险丝 。
　　 3．保险丝应串联在电路中，如果只接一根，必须串联在火线上。
　　4．新型保险装置：空气开关。
空气开关
住宅配电箱
　　家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功率过大。
　　保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
课堂小结
1.家庭电路中保险丝断了，以下原因不可能的是：（ ）
A、拉线开关中的两根导线头相碰
B、家庭中用电器的功率过大
C、保险丝的规格不合适，熔断电流太小
D、插头中的两根导线头相碰
B
课堂练习
