2021-2022学年度强化训练人教版物理九年级全册第十九章生活用电专项练习试题（含解析）

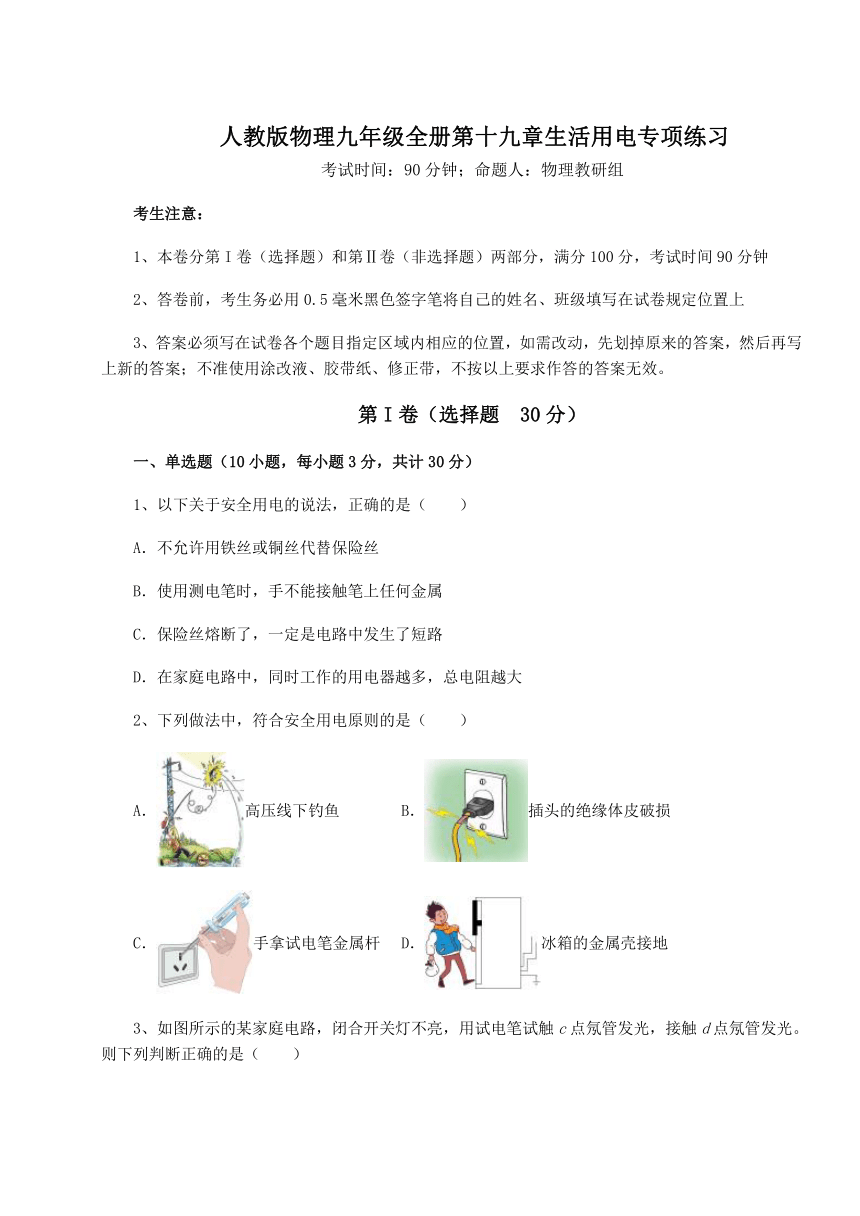

人教版物理九年级全册第十九章生活用电专项练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、以下关于安全用电的说法，正确的是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．在家庭电路中，同时工作的用电器越多，总电阻越大
2、下列做法中，符合安全用电原则的是（　　）
A．高压线下钓鱼 B．插头的绝缘体皮破损
C．手拿试电笔金属杆 D．冰箱的金属壳接地

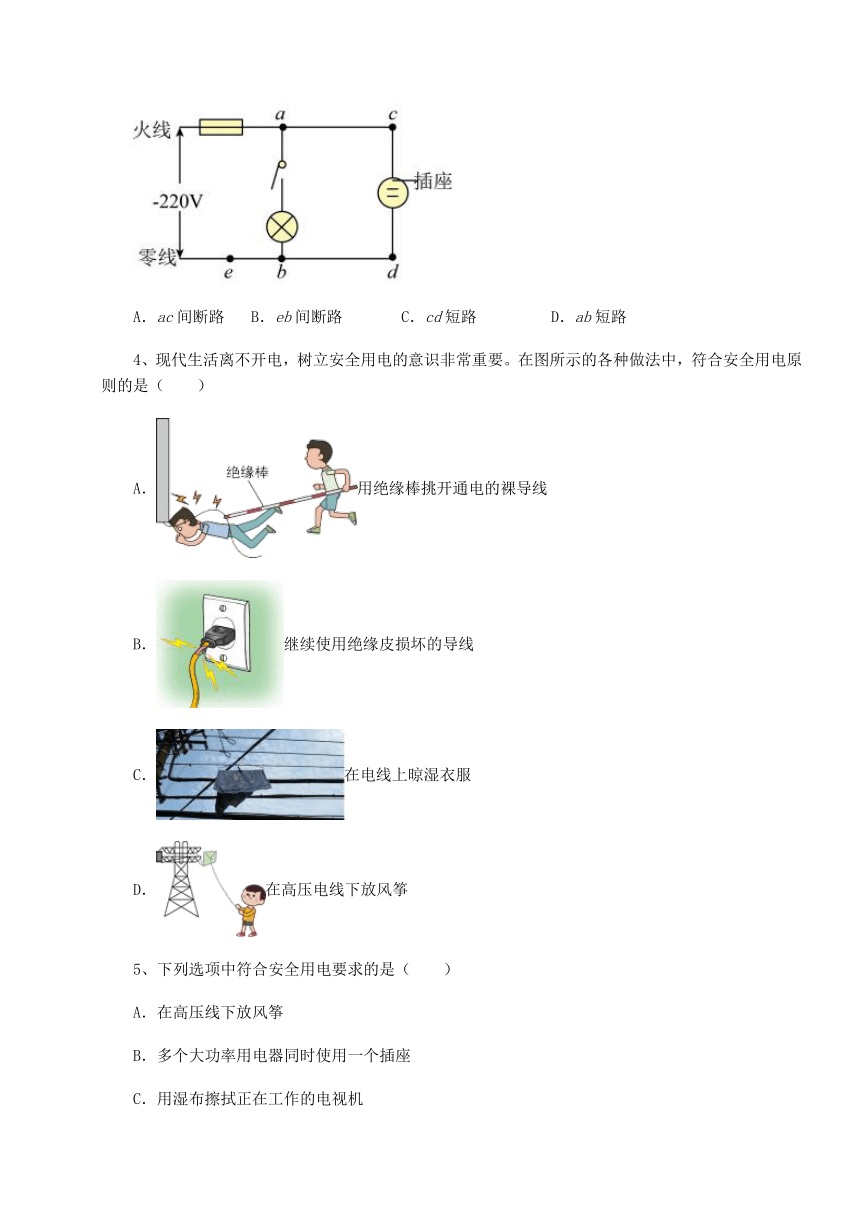

3、如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）
A．ac间断路 B．eb间断路 C．cd短路 D．ab短路
4、现代生活离不开电，树立安全用电的意识非常重要。在图所示的各种做法中，符合安全用电原则的是（　　）
A．用绝缘棒挑开通电的裸导线
B．继续使用绝缘皮损坏的导线
C．在电线上晾湿衣服
D．在高压电线下放风筝
5、下列选项中符合安全用电要求的是（　　）
A．在高压线下放风筝
B．多个大功率用电器同时使用一个插座
C．用湿布擦拭正在工作的电视机

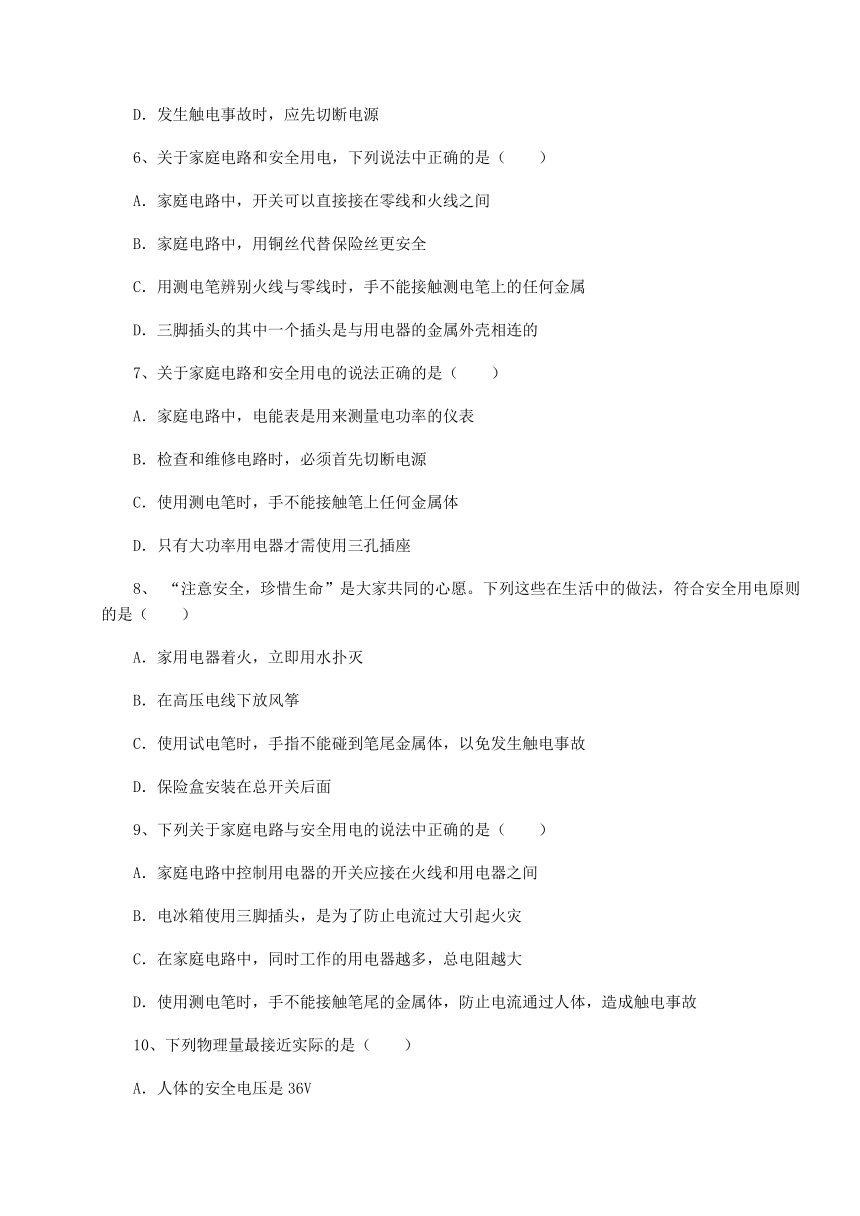

D．发生触电事故时，应先切断电源
6、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．家庭电路中，开关可以直接接在零线和火线之间
B．家庭电路中，用铜丝代替保险丝更安全
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．三脚插头的其中一个插头是与用电器的金属外壳相连的
7、关于家庭电路和安全用电的说法正确的是（　　）
A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座
8、 “注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
9、下列关于家庭电路与安全用电的说法中正确的是（　　）
A．家庭电路中控制用电器的开关应接在火线和用电器之间
B．电冰箱使用三脚插头，是为了防止电流过大引起火灾
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故
10、下列物理量最接近实际的是（　　）
A．人体的安全电压是36V
B．初中物理教科书的长度为26cm
C．中考体育测试实心球为10kg
D．去年石家庄夏天的最高气温为26度
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、家庭电路中的电视、电冰箱和电灯是______联的，控制电灯的开关与电灯是 ______联的，当电灯熄灭的时候，电冰箱 ______工作（选填“可以”或“不可以”）。

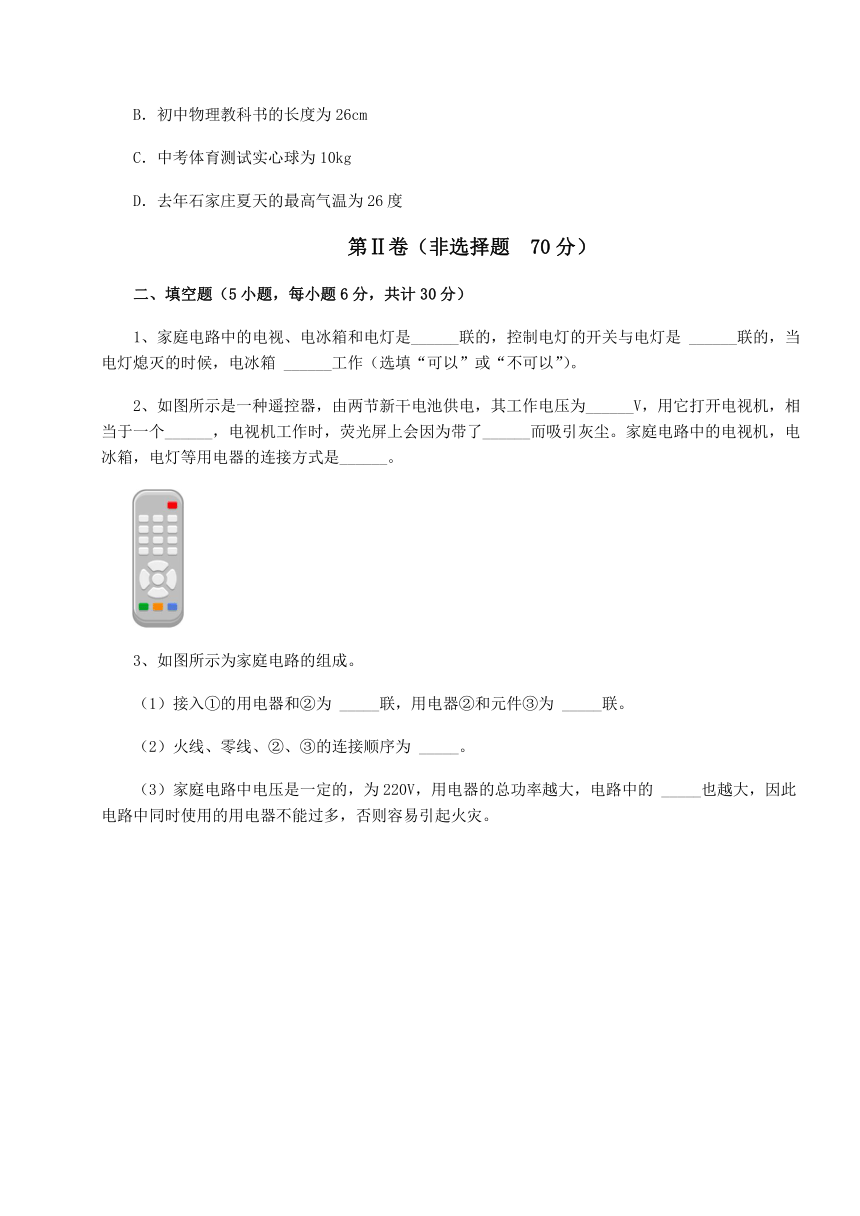

2、如图所示是一种遥控器，由两节新干电池供电，其工作电压为______V，用它打开电视机，相当于一个______，电视机工作时，荧光屏上会因为带了______而吸引灰尘。家庭电路中的电视机，电冰箱，电灯等用电器的连接方式是______。

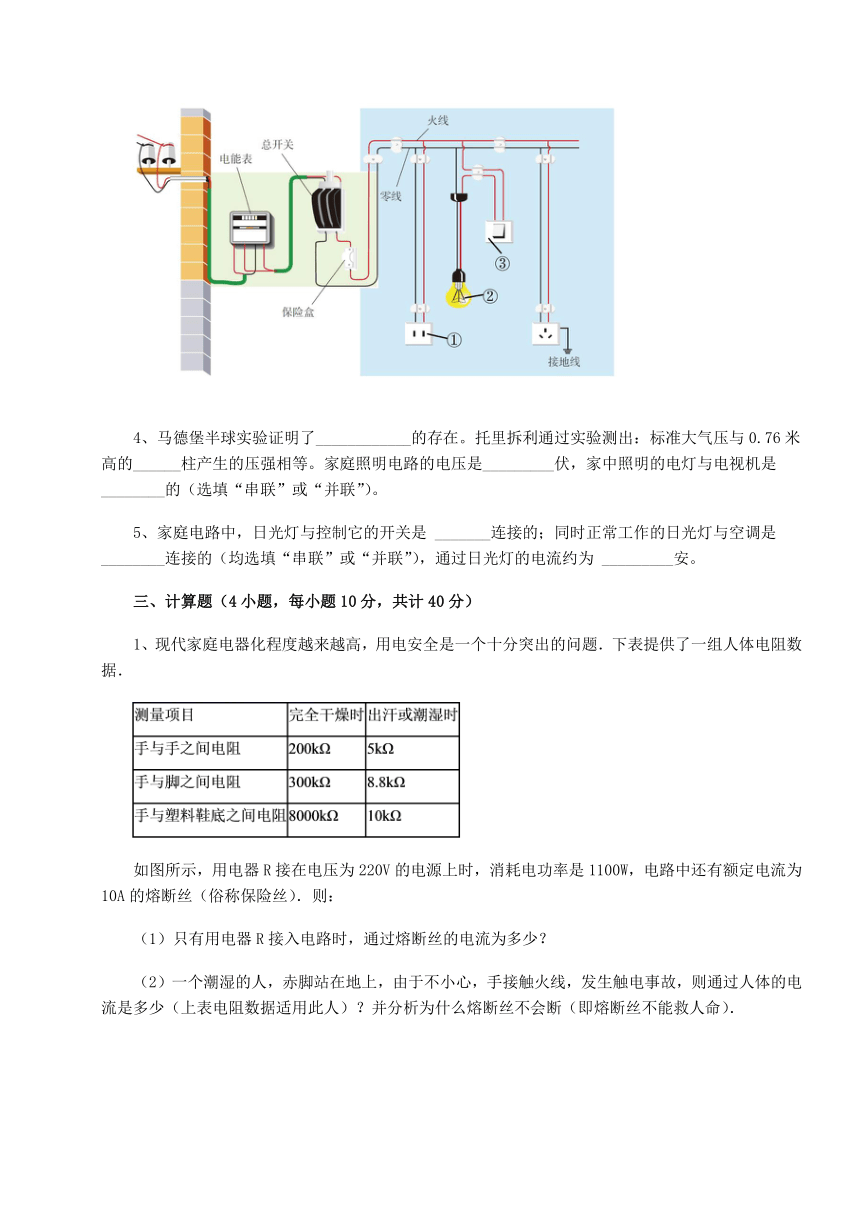

3、如图所示为家庭电路的组成。
（1）接入①的用电器和②为 _____联，用电器②和元件③为 _____联。
（2）火线、零线、②、③的连接顺序为 _____。
（3）家庭电路中电压是一定的，为220V，用电器的总功率越大，电路中的 _____也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
4、马德堡半球实验证明了____________的存在。托里拆利通过实验测出：标准大气压与0.76米高的______柱产生的压强相等。家庭照明电路的电压是_________伏，家中照明的电灯与电视机是________的（选填“串联”或“并联”）。
5、家庭电路中，日光灯与控制它的开关是 _______连接的；同时正常工作的日光灯与空调是 ________连接的（均选填“串联”或“并联”），通过日光灯的电流约为 _________安。
三、计算题（4小题，每小题10分，共计40分）
1、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．
2、不同粗细的保险丝允许通过的电流是不同的．一座教学楼的总保险盒中的保险丝允许通过的电流是，楼里共有20间教室，每间教室装了的电灯6盏，在全部电灯都亮时，能不能再接上一个的电炉？
3、甲同学发现家中接在电路中的电器不开机也不待机却还在耗电，在家长的指导下，甲、乙、丙三位同学把一台家用电器插头插在计量插座（如图）上，使它处于不开机也不待机状态，接入家庭电路的计量插座就能显示用电器该状态下的实际功率．测量数据如下表所示（单位：瓦）：
请回答下列问题：
(1)家庭电路的电压是220 V，家庭电路中各用电器之间的连接方式是_______．
(2)在上述测量过程中，通过丙同学家空调的电流是多少安_________？
(3)同学们由此得到启发，电器使用后及时拔掉插头．若一天按20小时计算，甲同学家（表中用电器各一台）每天至少可节约多少电能________？
4、某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R1的阻值是多大？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝或铜丝不会熔断，不能起到保险作用，不允许用铁丝或铜丝代替保险丝，故A正确；
B．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误。
故选A。
2、D
【解析】
【详解】
A．高压线下钓鱼，鱼线很容易接触到高压线，容易发生触电事故，故A不符合题意；
B．插头的绝缘体皮破损，人接触时容易发生触电事故，故B不符合题意；
C．使用测电笔时手要接触笔尾金属体，笔尖接触导线，手拿金属杆易会发生触电事故，故C不符合题意；
D．为了防止因漏电而发生触电事故，冰箱的金属壳要接地，故D符合题意。
故选D。
3、B
【解析】
【详解】
A．用试电笔接触c点氖管发光，说明c点与火线没有断开，因此ac间没有断路，故A错误；
B．测电笔接触d点氖管发光，说明d点与火线相连，虽然c点与火线没有断开，但插座处没有用电器，不能与c处的火线相连，因此d点通过灯泡与火线相连；又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路，B正确；
CD．若cd短路或ab短路，则火线和零线相连发生电源短路，电路中电流过大将保险丝烧断，此时试电笔试触c点和d点氖管都不发光，故CD错误。
故选B。
4、A
【解析】
【详解】
A．绝缘棒是绝缘体，不导电，所以用绝缘棒挑开通电的裸导线人是安全的，故A符合题意；
B．绝缘皮能够防止人接触电线而引发的触电危险，因此不能使用绝缘皮损坏的导线，故B不符合题意；
C．水是导体，在电线上晾湿衣服，容易通过水这种导体触电，故C不符合题意；
D．高压线的电压很高，对于高压输电设备，人应不靠近，更不能接触，人在高压线下放风筝易发生高压触电事故，故D不符合题意。
故选A。
5、D
【解析】
【详解】
A．人靠近高压线，易发生高压电弧触电，所以不能在高压线下放风筝，故A不符合题意；
B．多个大功率用电器同时使用一个插座，会使总电流过大，容易烧坏插座、引起火灾，故B不符合题意；
C．生活用水是导体，用湿布擦正在工作的电视机，可能会发生触电事故，故C不符合题意；
D．发生触电事故时，要先切断电源，否则，施救者也会触电，故D符合题意。
故选D。
6、D
【解析】
【详解】
A．家庭电路中，若开关直接接在零线和火线之间，闭合开关会造成电源短路，故A错误；
B．家庭电路中，若用铜导线替代保险丝，由于铜丝的熔点高，当电流过大时不会熔断，起不到保险作用，故B错误；
C．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，若氖管发光，表明检测的是火线，故C错误；
D．三脚插头的一个插头是与用电器金属外壳相连，是为了防止金属外壳漏电时触电事故的发生，故D正确。
故选D。
7、B
【解析】
【详解】
A．电能表是用来测量用电器消耗电能读数的仪表，故A错误；
B．检修电路时，首先切断电源，再维修，此时的用电器是不带电的，这样更安全，故B正确；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，这样才能构成通路，使氖管发光，故C错误；
D．带金属外壳的用电器必须使用三孔插座，可以防止外壳带电而发生的触电事故，故D错误。
故选B。
8、D
【解析】
【详解】
A．家用电器着火，不能用水灭火，应立即关掉电源，故A不符合题意；
B．在高压电线下放风筝，有触电的危险，故B不符合题意；
C．使用试电笔时，手指不能碰到笔尖金属体，以免发生触电事故，必须用手指触碰笔尾金属体，才能构成试电笔工作的通路，故C不符合题意；
D．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D符合题意。
故选D。
9、A
【解析】
【分析】
【详解】
A．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，便于维修，故A正确；
B．冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故B错误；
C．家庭电路中各用电器是并联的；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，同时工作的用电器越多（即并联电路的支路越多），并联电路的总电阻越小，故C错误；
D．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D错误。
故选A。
10、B
【解析】
【详解】
A．人体的安全电压是不高于36V，故A不符合题意；
B．初中物理教科书的长度约为26cm，故B符合题意；
C．中考体育测试实心球为2kg左右，故C不符合题意；
D．石家庄夏天的最高气温在30以上，故D不符合题意。
故选B。
二、填空题
1、并 串 可以
【详解】
[1]家庭电路中，电冰箱、电灯与电视机的额定电压都是220V，它们能够独立工作，互不影响的，因此它们是并联连接。
[2][3]电灯的开关可以控制灯泡，所以是串联连接。由于并联电路各用电器工作时互不影响，则当电灯熄灭的时候，电冰箱可以工作。
2、3 开关 电荷 并联
【详解】
[1]一节新干电池的电压是1.5V，所以2节新干电池串联为3V。
[2]用遥控器打开电视机，相当于一个开关。
[3]电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上。
[4]家庭电路中的电视机，电冰箱，电灯等用电器独立工作，互不影响，它们的连接方式是并联。
3、并 串 火线、③、②、零线 电流
【详解】
（1）[1][2]由图中可知，①为插座，插入插座的用电器与照明灯②是并联的；用电器②和开关③为串联。
（2）[3]开关要接在火线和用电器之间，故火线、零线、②、③的连接顺序为：火线、③、②、零线。
（3）[4]家庭电路中电压是一定的，用电器的总功率越大，由P=UI可知，电路中的电流也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
4、大气压 水银 220 并联
【详解】
[1]马德堡半球实验要用抽气机把密闭的球内抽成真空，半球很不容易分开是因为有大气压的存在。
[2]一个标准大气压压强是，所以此液体的密度是
查密度表可知是水银。
[3][4]家庭电路的电压都是220V的；家庭电路中各用电器各自独立工作，互不影响，所以电灯与电视机是并联的。
5、串联 并联 0.18
【详解】
[1]根据串联相互影响的特点，开关相当于导线，开关要控制用电器就必须与之串联，如果并联会导致用电器短路。
[2]为了防止用电器相互影响，同时保证各用电器两端的电压同为220V，家庭电路用电器之间必须并联。
[3]一般教室使用的日光灯单只功率为40W，家庭电路电压220V，根据功率的公式可得
如果选择的日光灯功率不同，电流也会约有不同，0.18A左右均可。
三、计算题
1、 (1)5A (2)I=0.025A<10A,所以熔断丝不会断.
【解析】
（1）I1===5A；（2）I人== =0.025A，通过熔断丝的电流：I=I1+I人=5A+0.025A=5.025A＜10A，因此熔丝不会断．
点睛：由P=UI变形后计算通过的电流的值．由欧姆定律计算通过人体的电流．
2、能
【详解】
由题意知，
，
电炉的工作电流为：
故接上电炉后的总电流为：
所以可再接上一个的电炉．
答：可再接上一个的电炉．
3、 并联 10-2A 4.32×105 J（或0.12 kW．h）
【解析】(1)家庭电路中各用电器因为要独立工作，互不影响，所以都是并联的。
(2)由表格知，丙同学家空调耗电功率为2.2W，
电流为： ；
(3)甲同学家的用电器耗电功率为：
20小时消耗电能，即一天节约电能：
。
故答案为： (1). 并联 (2).0.01A (3). 4.32×105J（或0.12 kW h）
点睛：重点是电功率变形式的应用及电功的计算，注意公式应用中单位要统一，多练习形成习惯；理解家庭电路中用电器都是并联的。
4、（1）；（2）10 A，1.32×105J；（3）44 Ω
【详解】
解：（1）家庭电路连接时，要求左零右火，且开关要连接在火线上，因此a接零线，b接火线，如图所示：
（2）煎烤机达到额定功率时，电流最大，所以
最大额定功率工作时，1min消耗电能为
（3）开关S1和S2都闭合时，两电阻并联，此时电路中电流最大。因为两电热丝阻值相等，所以流过R1的电流为I1=5A，根据欧姆定律得
答：（1）见解析；
（2）煎烤机正常工作时电路中的最大电流是10A；最大额定功率工作时，1min消耗1.32×105J电能。
（3）电热丝R1的阻值是44Ω。
