2021-2022学年度强化训练人教版物理九年级全册第十五章电流和电路定向训练试题（含详细解析）

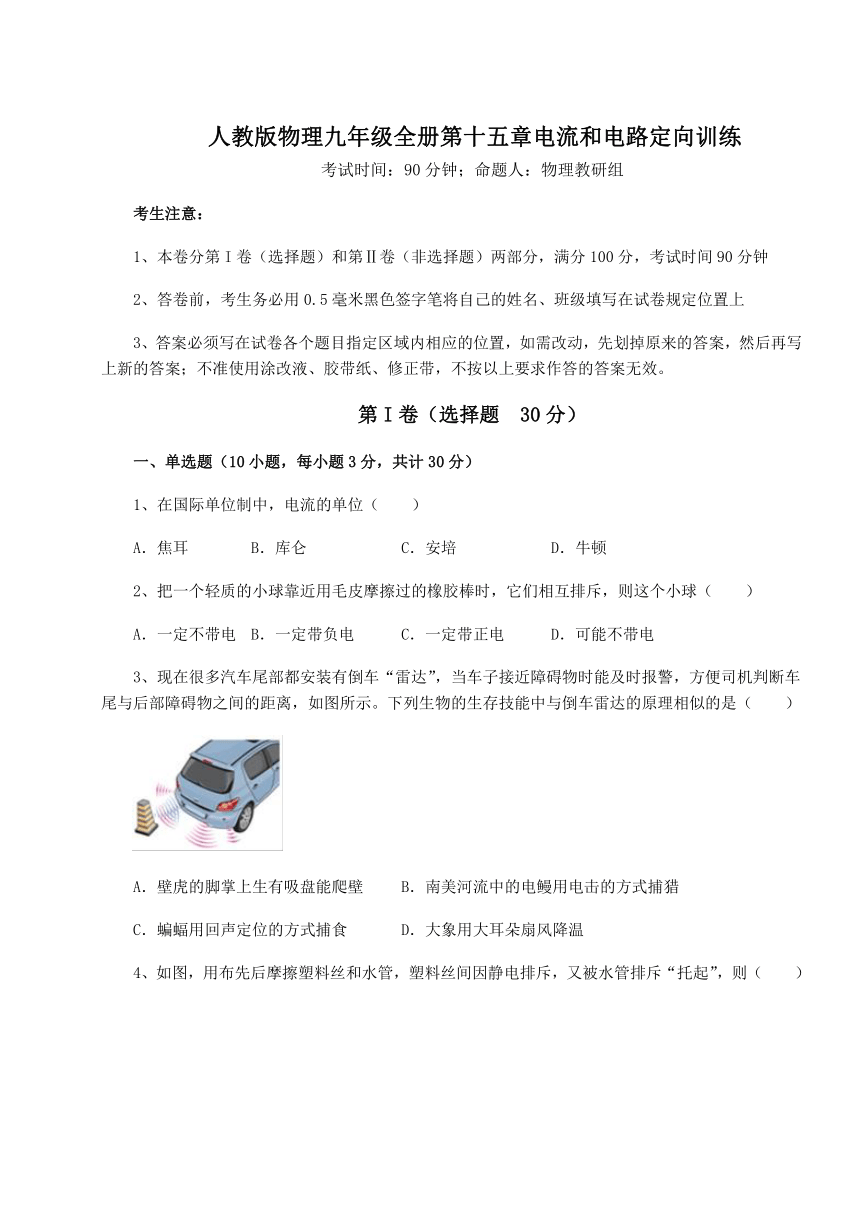

人教版物理九年级全册第十五章电流和电路定向训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在国际单位制中，电流的单位（　　）
A．焦耳 B．库仑 C．安培 D．牛顿
2、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
3、现在很多汽车尾部都安装有倒车“雷达”，当车子接近障碍物时能及时报警，方便司机判断车尾与后部障碍物之间的距离，如图所示。下列生物的生存技能中与倒车雷达的原理相似的是（　　）
A．壁虎的脚掌上生有吸盘能爬壁 B．南美河流中的电鳗用电击的方式捕猎
C．蝙蝠用回声定位的方式捕食 D．大象用大耳朵扇风降温

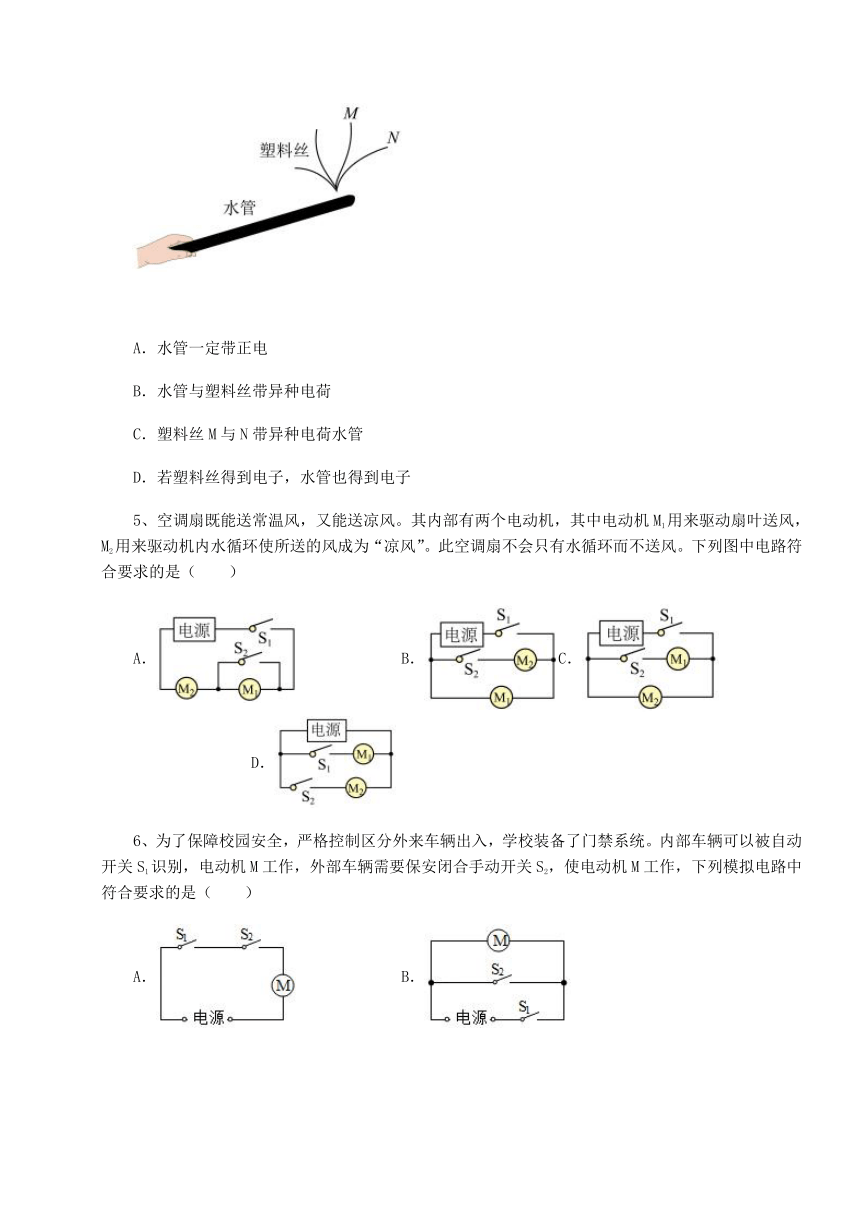

4、如图，用布先后摩擦塑料丝和水管，塑料丝间因静电排斥，又被水管排斥“托起”，则（　　）
A．水管一定带正电
B．水管与塑料丝带异种电荷
C．塑料丝M与N带异种电荷水管
D．若塑料丝得到电子，水管也得到电子
5、空调扇既能送常温风，又能送凉风。其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”。此空调扇不会只有水循环而不送风。下列图中电路符合要求的是（　　）
A． B．C． D．

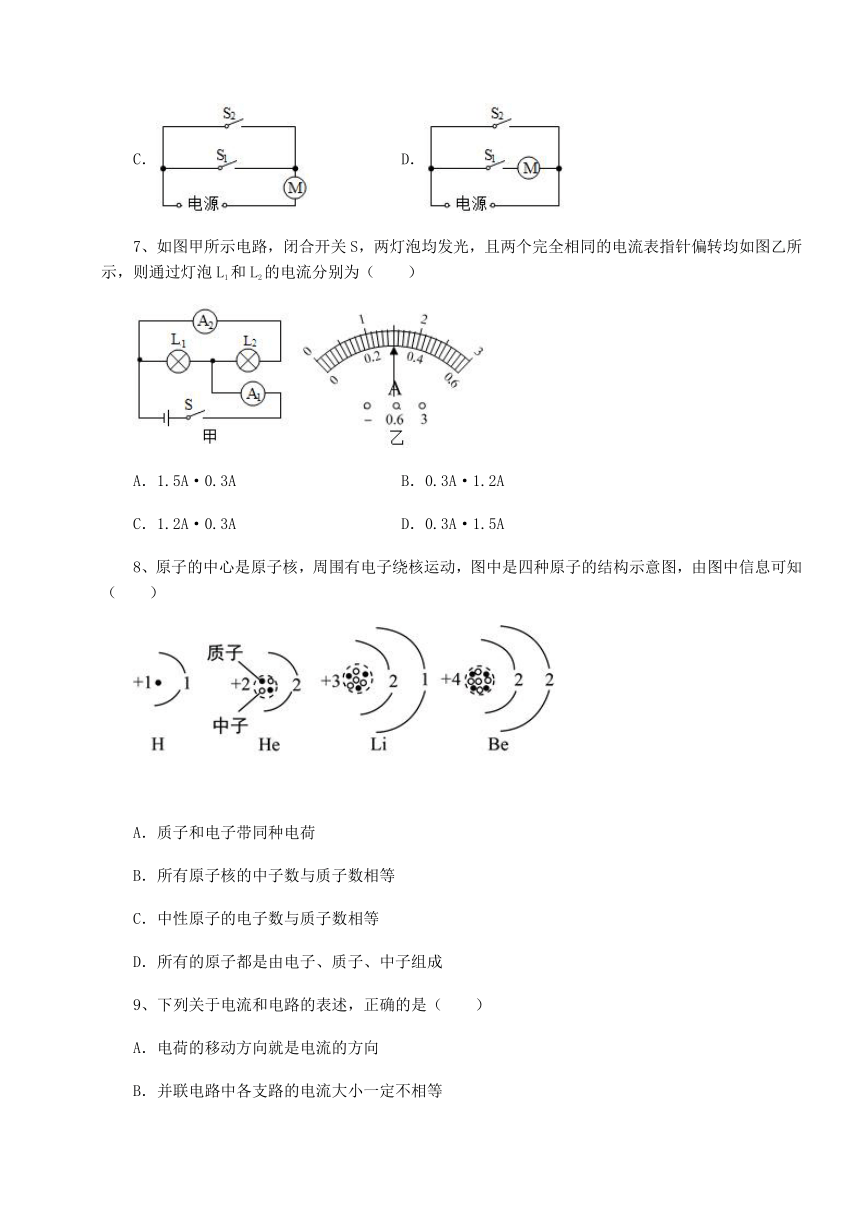

6、为了保障校园安全，严格控制区分外来车辆出入，学校装备了门禁系统。内部车辆可以被自动开关S1识别，电动机M工作，外部车辆需要保安闭合手动开关S2，使电动机M工作，下列模拟电路中符合要求的是（　　）
A． B．
C． D．
7、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
8、原子的中心是原子核，周围有电子绕核运动，图中是四种原子的结构示意图，由图中信息可知（　　）
A．质子和电子带同种电荷
B．所有原子核的中子数与质子数相等
C．中性原子的电子数与质子数相等
D．所有的原子都是由电子、质子、中子组成
9、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
10、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

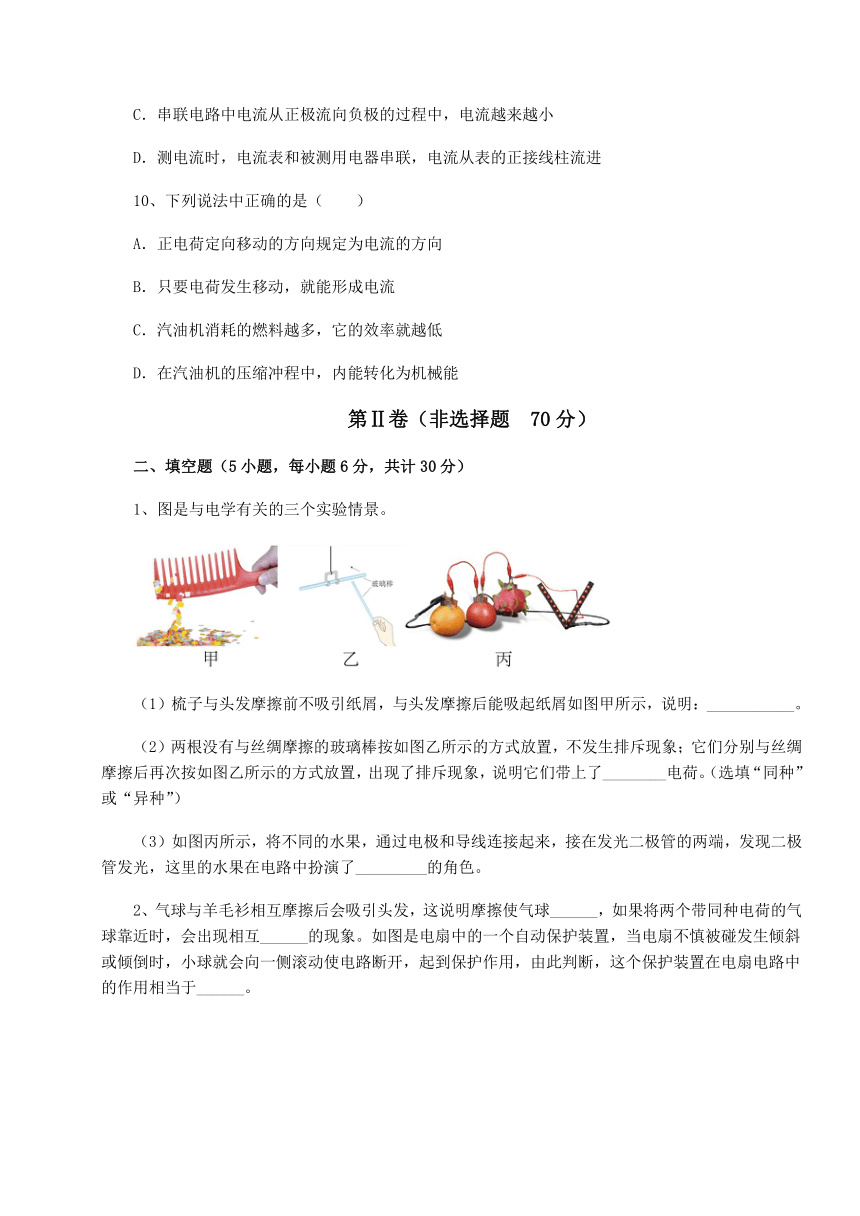

1、图是与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图甲所示，说明：___________。
（2）两根没有与丝绸摩擦的玻璃棒按如图乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图乙所示的方式放置，出现了排斥现象，说明它们带上了________电荷。（选填“同种”或“异种”）
（3）如图丙所示，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二极管发光，这里的水果在电路中扮演了_________的角色。

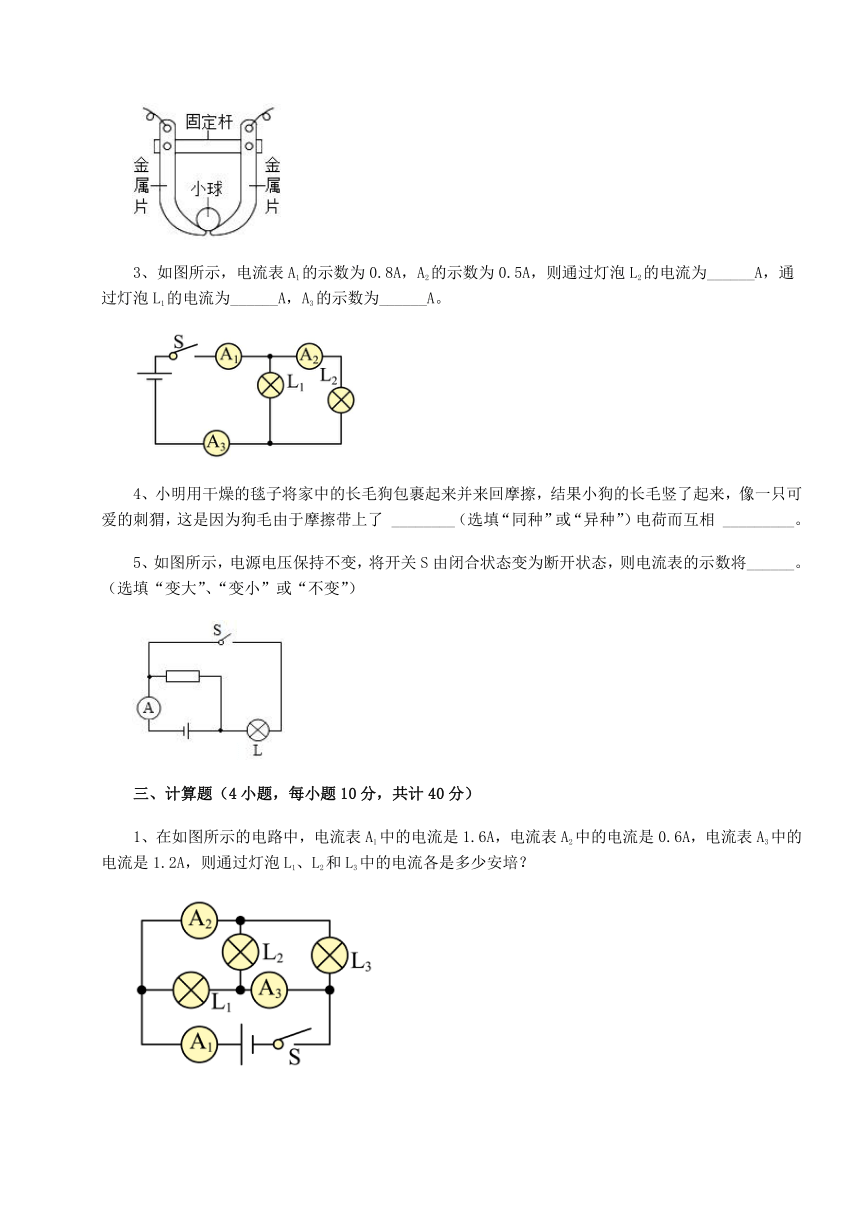

2、气球与羊毛衫相互摩擦后会吸引头发，这说明摩擦使气球______，如果将两个带同种电荷的气球靠近时，会出现相互______的现象。如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，由此判断，这个保护装置在电扇电路中的作用相当于______。
3、如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
4、小明用干燥的毯子将家中的长毛狗包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，这是因为狗毛由于摩擦带上了 ________（选填“同种”或“异种”）电荷而互相 _________。
5、如图所示，电源电压保持不变，将开关S由闭合状态变为断开状态，则电流表的示数将______。（选填“变大”、“变小”或“不变”）
三、计算题（4小题，每小题10分，共计40分）
1、在如图所示的电路中，电流表A1中的电流是1.6A，电流表A2中的电流是0.6A，电流表A3中的电流是1.2A，则通过灯泡L1、L2和L3中的电流各是多少安培？
2、在1分钟内通过某灯泡的电荷量为18库，求通过该灯的电流I。
3、如图所示的电路中，电源电压为6V；
（1）当S1、S2都断开时，电流表的示数为0.5A，求通过R1、R2的电流各是多少安？
（2）当S1、S2都闭合时，灯L的电流为0.3A，电流表的示数为0.9A，求通过R1、R2的电流各是多少安？（要求写出必要的文字说明）
4、如图所示，请在图中的方框内分别填上电流表和小灯泡的元件符号，使两灯并联。
-参考答案-
一、单选题
1、C
【解析】
【详解】
A．一切功和能的单位都是焦耳，故A不符合题意；
B．电荷量的单位是库仑，故B不符合题意；
C．安培是著名的物理学家，为纪念其在电学方面的伟大贡献，把电流的单位用安培来表示，故C符合题意；
D．牛顿是著名物理学家，也是经典力学的奠基，为纪念其在力学方面的伟大贡献，将力的单位为N来表示，故D不符合题意。
故选C。
2、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
3、C
【解析】
【详解】
倒车雷达，即倒车防撞雷达，它能以声音或更为直观的显示告知司机车辆周围是否有障碍物，倒车时，利用超声波原理，由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波，计算出车体与障碍物间的实际距离，然后，提示给司机，使停车或倒车更容易、更安全，所以说倒车雷达应用了回声定位的原理。
A．壁虎的脚掌上生有吸盘是利用了大气压强，故A不符合题意；
B．南美河流中的电鳗用电击的方式捕猎是因为水是导体，故B不符合题意；
C．倒车雷达应用了回声定位的原理，这与蝙蝠用回声定位捕食的本领相似，C符合题意；
D．大象用大耳朵扇风降温是为了加快空气流速，加快汗液蒸发，蒸发吸热，可以起到降温的效果，故D不符合题意。
故选C。
4、D
【解析】
【详解】
A．用布摩擦水管，塑料丝和水管之间相互排斥，说明塑料丝和水管带同种电荷，但不确定带哪种电荷，故A不符合题意；
B．塑料丝和水管之间相互排斥，说明塑料丝和水管带同种电荷，故B不符合题意；
C．塑料丝间因静电排斥，说明塑料丝M和N带同种电荷，故C不符合题意；
D．若塑料丝得到电子，水管和塑料丝带同种电荷，所以水管也得到电子，故D符合题意。
故选D。
5、B
【解析】
【详解】
此空调扇不会只有水循环而不送风，说明电路中不会出现只有电动机M2单独工作的情况；
A．同时闭合S1和S2，只有电动机M2工作，此时只有水循环而不送风，故A不符合题意；
B．只闭合S1，此时只有M1工作送风，同时闭合S1和S2，此时M1和M2都工作，此时吹凉风，不会只有水循环而不送风，故B符合题意；
C．只闭合S1，此时只有电动机M2工作，只有水循环而不送风，故C不符合题意；
D．只闭合S2，此时只有电动机M2工作，只有水循环而不送风，故D不符合题意。
故选B。
6、C
【解析】
【详解】
A．由电路图可知，S1和S2串联，只有自动开关S1和手动开关S2共同闭合时，电动机才能工作，故A不符合题意；
B．由电路图可知，自动识别开关S1只要不闭合，即使闭合S2，电动机也不工作，故B不符合题意；
C．由电路图可知，自动开关S1和手动开关S2并联，且电动机位于干路，闭合任何一个开关，电动机就能工作，故C符合题意；
D．由电路图可知，手动开关S2闭合时会造成电源短路，故D不符合题意。
故选C。
7、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流
故选C。
8、C
【解析】
【详解】
A．质子带正电荷，电子带负电荷，故A不符合题意；
B．H原子中只有质子无中子，He原子核由2个质子和2个中子，Li原子核中有3个质子和4个中子，Be原子核由4个质子和5个中子，说明原子核中中子数与质子数不一定相等，故B不符合题意；
C．H原子核有1个质子，核外有1个电子；He原子核由2个质子，核外有2个电子；Li原子核中有3个质子，核外有3个电子；Be原子核由四个质子，核外有四个电子。所有中性的原子具有的质子数都与核外电子数相等，故C符合题意；
D．H原子中只有质子无中子，说明原子不一定都由电子、质子、中子组成，故D不符合题意。
故选C。
9、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
10、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
二、填空题
1、见解析 同种 电源
【详解】
（1）[1]梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑，因为带电体能吸引纸屑等轻小物体，说明梳子带有电。
（2）[2]电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；两根玻璃棒分别与丝绸摩擦后，发现它们互相排斥，说明它们带同种电荷。
（3）[3]要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源，
2、带了电荷 排斥 开关
【详解】
[1]与羊毛衫摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与头发摩擦过的气球摩擦起电，从而吸引不带电的头发。
[2]由于同种电荷相互排斥，所以将两个带同种电荷的气球靠近时，会相互排斥。
[3]电路包括四部分：电源、用电器、开关及导线，根据各部分的作用判断，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，控制电路，故这个保护装置在电扇电路中的作用相当于开关。
3、0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
4、同种 排斥
【详解】
[1][2]狗毛是由于摩擦带上了同种电荷，而同种电荷相互排斥，所以小狗的长毛竖了起来，像一只可爱的刺猬。
5、变小
【详解】
开关S闭合时，该电路为并联电路，电流表测量通过干路的电流；开关S断开后，由于并联电路相互不影响，R仍然接入电路中，灯泡断路，经过灯泡的电流变为0，由并联电路的电流规律可知，电路中的电流变小，即电流表示数变小。
三、计算题
1、1A；0.2A；0.4A
【详解】
解：由电路图知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2和L3的电流，电流表A3测流过灯L1和L2的电流，令流过灯泡L1、L2与L3中的电流分别是I1、I2与I3。由并联电路的特点知有
I1+I2+I3=1.6A①
I1+I2=1.2A②
I2+I3=0.6A③
联立①②③解得
I1=1A，I2=0.2A，I3=0.4A
答：通过灯泡L1、L2和L3中的电流分别是1A、0.2A、0.4A。
2、0.3A
【详解】
解：通过该灯的电流
I==0.3A
答：通过该灯的电流是0.3A。
3、（1）0A、0.5A；（2）0.6A、0A
【详解】
解：（1）当开关S1、S2都断开时，L与R2串联，R1断路，R1的电流为0A。电流表测量电路中的电流，根据串联电路的电流特点可知，串联电路的电流处处相等，电流表的示数为0.5A，通过L、R2的电流为
（2）当开关S1和S2都闭合时，R2被短路，I2′＝0A；灯泡L和R1并联，电流表测干路电流，已知灯L的电流为0.3A，电流表的示数为0.9A，联电路中干路电流等于各支路电流之和，通过R1的电流为
答：（1）通过R1、R2的电流各是0A、0.5A。
（2）通过R1、R2的电流各是0.6A、0A。
4、
【详解】
解：由图所示电路图可知，下边的元件若是电流表，则会形成电源短路，所以应填小灯泡；则上边是电流表，电压表可视为断路，两灯并联，如下所示：
