2021-2022学年北师大版物理九年级全册第十一章 简单电路同步测试试卷（精选）（有解析）

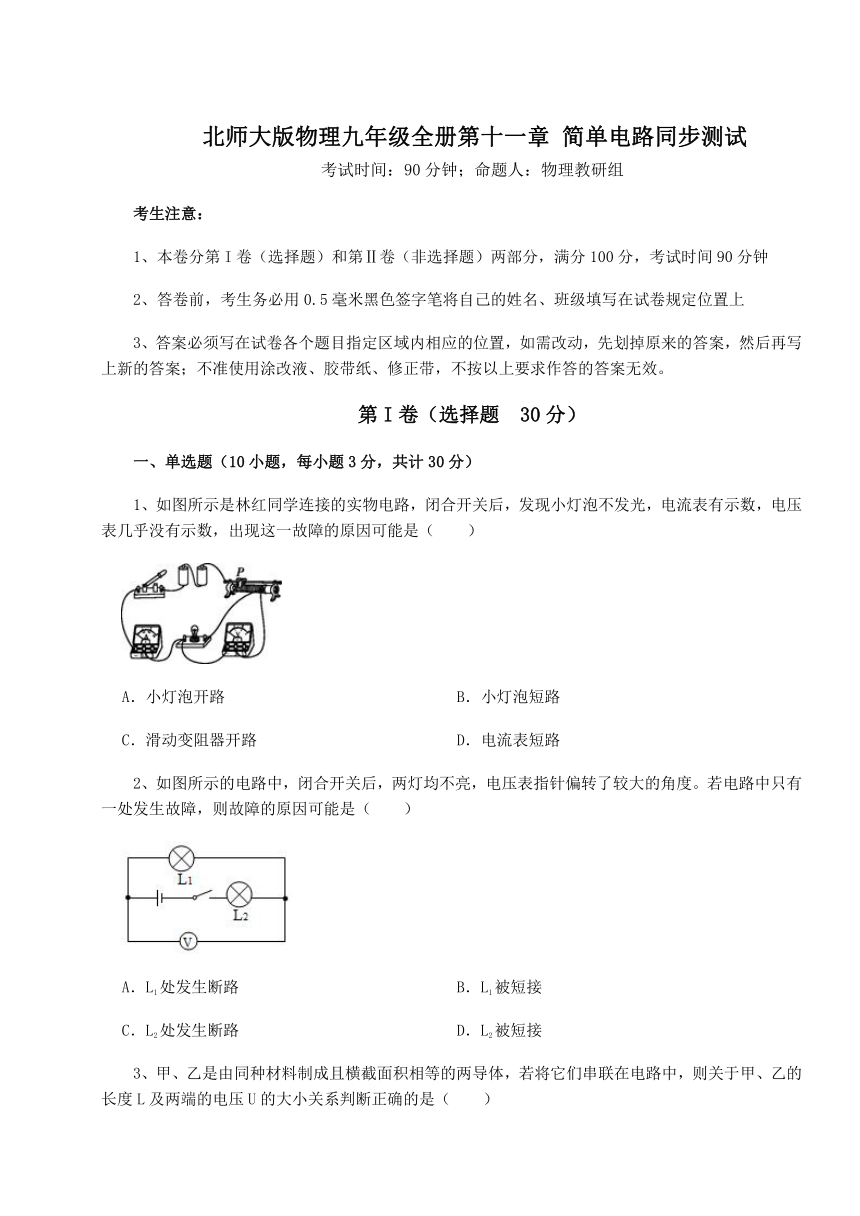

北师大版物理九年级全册第十一章 简单电路同步测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示是林红同学连接的实物电路，闭合开关后，发现小灯泡不发光，电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是（　　）
A．小灯泡开路 B．小灯泡短路
C．滑动变阻器开路 D．电流表短路
2、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接
3、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（　　）
A．若L 甲＞L 乙，则U甲＜U乙 B．若L甲＜L乙，则U甲＝U乙
C．若L 甲＜L 乙，则U甲＞U乙 D．若L甲＞L乙，则U甲＞U乙

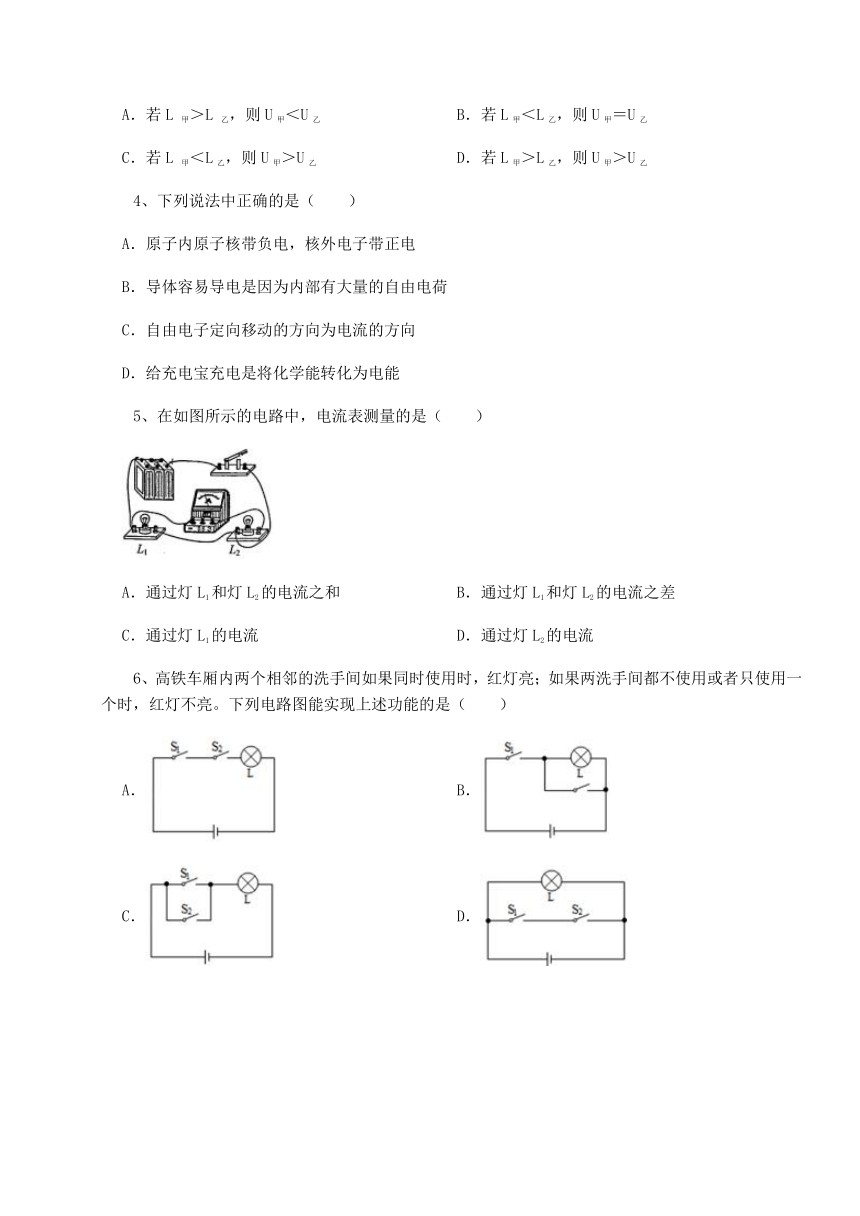

4、下列说法中正确的是（　　）
A．原子内原子核带负电，核外电子带正电
B．导体容易导电是因为内部有大量的自由电荷
C．自由电子定向移动的方向为电流的方向
D．给充电宝充电是将化学能转化为电能
5、在如图所示的电路中，电流表测量的是（　　）
A．通过灯L1和灯L2的电流之和 B．通过灯L1和灯L2的电流之差
C．通过灯L1的电流 D．通过灯L2的电流
6、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（　　）
A． B．
C． D．

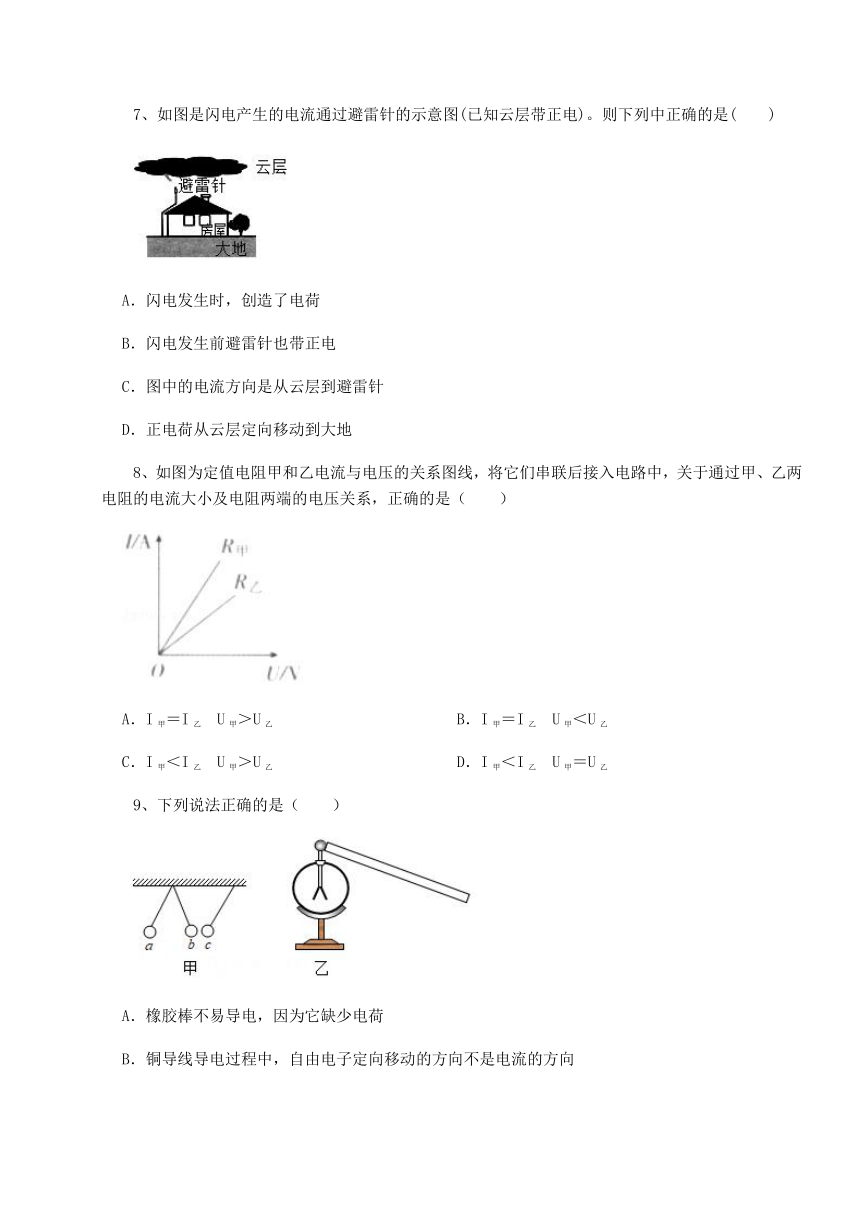

7、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是(　　)
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．正电荷从云层定向移动到大地
8、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（　　）
A．I甲＝I乙 U甲＞U乙 B．I甲＝I乙 U甲＜U乙
C．I甲＜I乙 U甲＞U乙 D．I甲＜I乙 U甲＝U乙
9、下列说法正确的是（　　）
A．橡胶棒不易导电，因为它缺少电荷
B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向
C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷
D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔

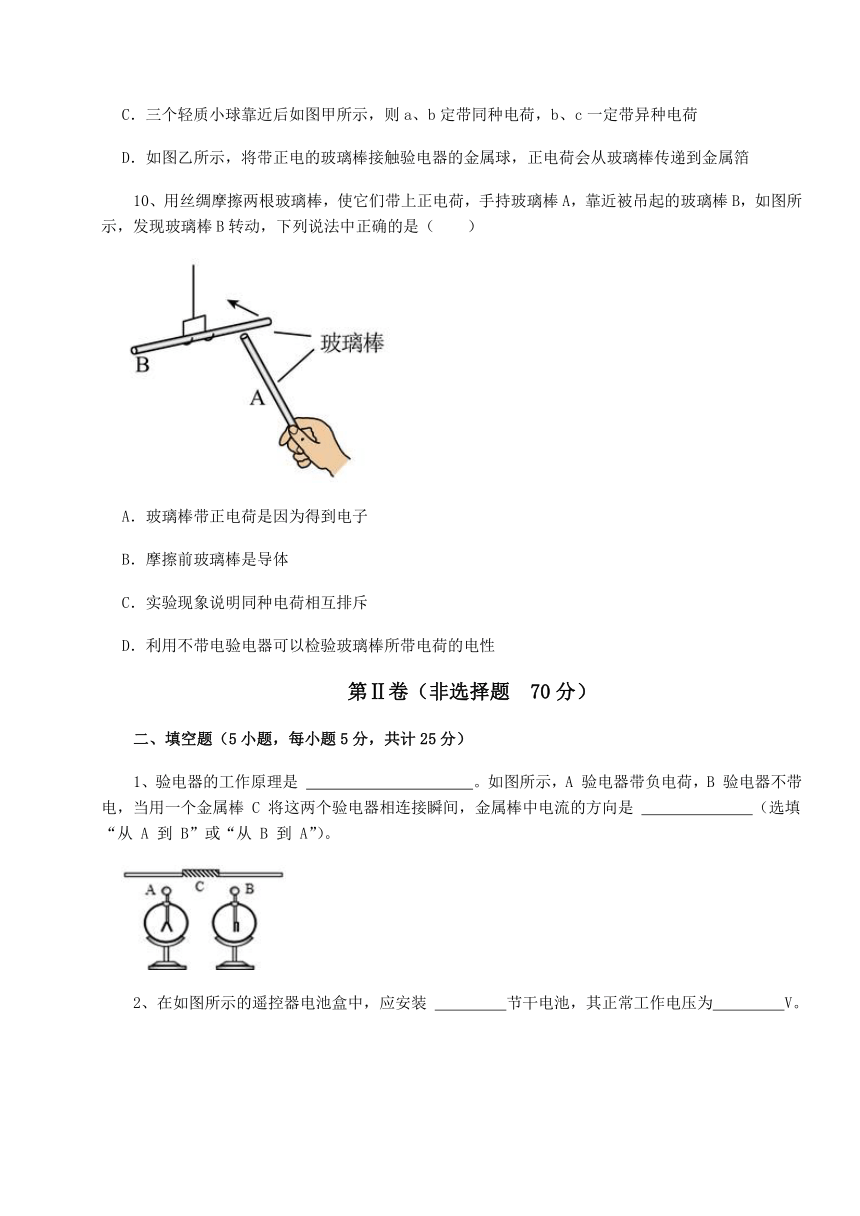

10、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（　　）
A．玻璃棒带正电荷是因为得到电子
B．摩擦前玻璃棒是导体
C．实验现象说明同种电荷相互排斥
D．利用不带电验电器可以检验玻璃棒所带电荷的电性
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、验电器的工作原理是 　 　。如图所示，A 验电器带负电荷，B 验电器不带电，当用一个金属棒 C 将这两个验电器相连接瞬间，金属棒中电流的方向是 　 　（选填“从 A 到 B”或“从 B 到 A”）。
2、在如图所示的遥控器电池盒中，应安装 　 　节干电池，其正常工作电压为　 　V。

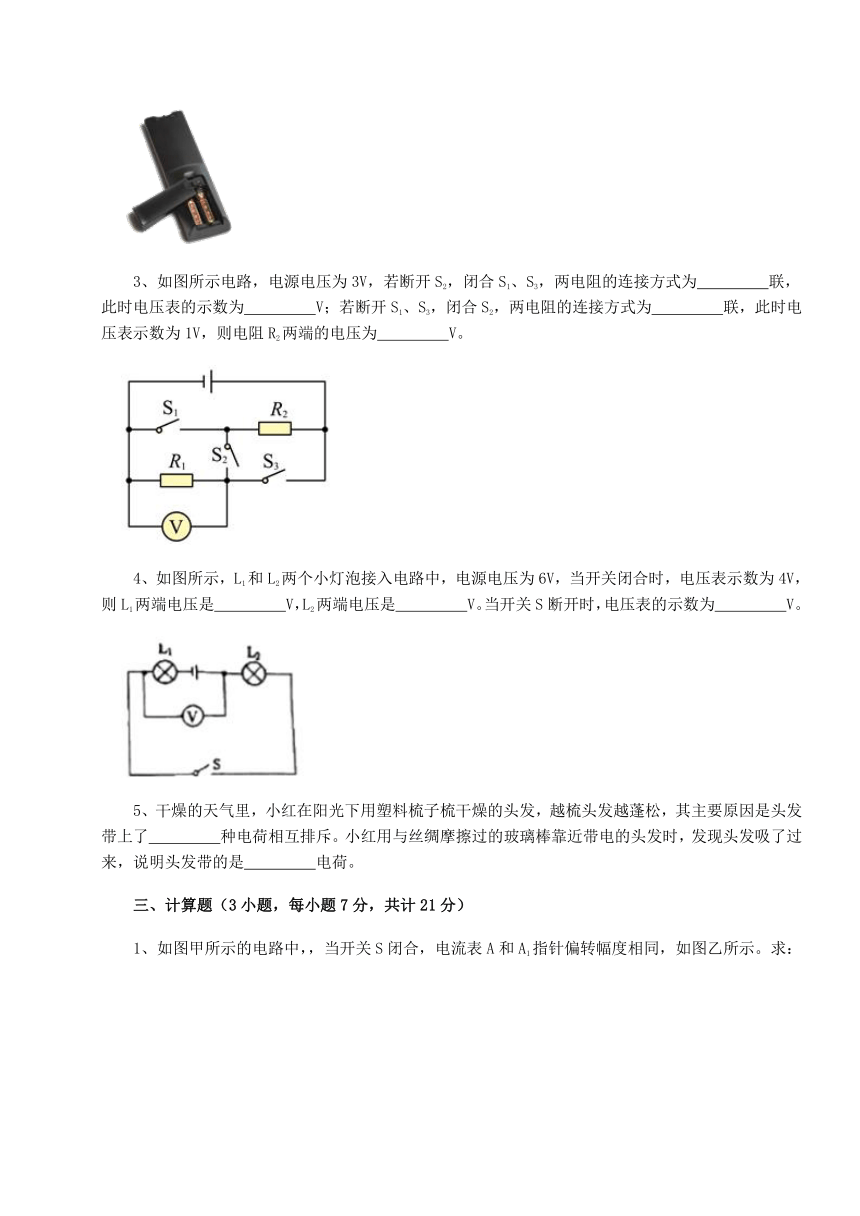

3、如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为　 　联，此时电压表的示数为　 　V；若断开S1、S3，闭合S2，两电阻的连接方式为　 　联，此时电压表示数为1V，则电阻R2两端的电压为　 　V。
4、如图所示，L1和L2两个小灯泡接入电路中，电源电压为6V，当开关闭合时，电压表示数为4V，则L1两端电压是　 　V，L2两端电压是　 　V。当开关S断开时，电压表的示数为　 　V。
5、干燥的天气里，小红在阳光下用塑料梳子梳干燥的头发，越梳头发越蓬松，其主要原因是头发带上了　 　种电荷相互排斥。小红用与丝绸摩擦过的玻璃棒靠近带电的头发时，发现头发吸了过来，说明头发带的是　 　电荷。
三、计算题（3小题，每小题7分，共计21分）
1、如图甲所示的电路中，，当开关S闭合，电流表A和A1指针偏转幅度相同，如图乙所示。求：
（1）A表的示数；
（2）通过R1的电流；
（3）通过R2的电流。
2、如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
3、认真观察图，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
四、实验探究（2小题，每小题12分，共计24分）
1、小明和小亮探究“并联电路电压的规律”的实验时，小明先按图甲所示电路图连接图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现　 　（选填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成　 　损坏；
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、 D相连的某根导线的一端，就使电路连接正确了。他的做法可能是　 　（指出一种即可）；
（3）小明根据图甲连接好电路，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该　 　；
（4）分别测出L1、L2、 电源两端的电压并记录在如下表格中，分析实验数据得出结论：并联电路中电源两端电压与各支路用电器两端电压相等。请你对该实验的做法进行评价：　 　，改进方法是　 　。
U1/V U2/V U/V
2.4 2.4 2.4
2、果汁也能做电池。先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示，一个芭乐电池就做成了。那么芭乐电池正极是铜棒还是铝棒呢？请你选择合适的器材设计一个实验方案进行探究。（可画图辅助说明实验过程）
（1）实验器材：　 　
（2）实验步骤：　 　（提示：可画图辅助）
（3）判断方法：（要根据可能出现的现象来分类讨论，格式是“若…则…）　 　
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】A．小灯泡开路，电路出现断路，电流表没有示数，不符合题意；
B．小灯泡短路不能发光，电压表也被短路无示数，电路是通路，电流表有示数，符合题意；
C．如果变阻器开路，整个电路开路，灯泡不亮、电流表无示数、电压表无示数，不符合题意；
D．如果电流表短路，电流表没有示数，不符合题意。
故答案为：B。
【分析】分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可。
2、【答案】A
【解析】【解答】由电路图可知，两个灯泡串联，电压表测量L1两端的电压，闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，灯都不亮，先判断出是断路，而电压表有读数，说明L1断路。
3、【答案】D
【解析】【解答】甲、乙两导体串联在电路中，根据串联电路中电流处处相等可知，无论两导体的电阻大小是否相等，通过甲乙的电流是相等的，即I甲=I乙
AD．导体的材料、横截面积相等时，长度越大时电阻越大，长度越小时电阻越小，若L甲＞L乙
R甲＞R乙
由U=IR可知，甲乙两端的电压关系为U甲＞U乙
A不符合题意，D符合题意；
BC．若L甲＜L乙
R甲＜R乙
由U=IR可知，甲乙两端的电压关系为U甲＜U乙
BC不符合题意。
故答案为：D。
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。
4、【答案】B
【解析】【解答】A．原子内原子核带正电，核外电子带负电，A不符合题意；
B．导体内部有大量的自由电荷，导体之所以容易导电靠的就是这些自由电荷，B符合题意；
C．电学上规定，自由正电荷定向移动的方向为电流的方向，C不符合题意；
D．给充电宝充电时，充电宝相当于用电器，将电能转化为化学能储存起来，D不符合题意。
故答案为：B。
【分析】原子内原子核带正电，核外电子带负电；导体内部有大量的自由电荷；正电荷定向移动的方向为电流的方向；充电时，将电能转化为化学能储存起来。
5、【答案】D
【解析】【解答】开关闭合后，电流从电源正极出发，经过开关后，开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同流向负极，因此两灯并联连接；电流表测量灯泡L2的电流。
故答案为：D。
【分析】电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
6、【答案】A
【解析】【解答】由题知，两个相邻的洗手间都有人时（即两开关都闭合）灯亮，如果两洗手间都没有人或者只有一个有人时（即两开关都断开或一个开关闭合）灯不亮。
A．由电路图可知，两开关都闭合时灯泡亮，两开关都断开或一个开关闭合时灯泡不亮，A符合题意；
BD．由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，BD不符合题意；
C．由电路图可知，闭合任意一个开关，灯泡都发光，C不符合题意。
故答案为：A。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
7、【答案】C
【解析】【解答】A.摩擦起电是电子发生了转移，故错误。
B.闪电发生前，避雷针不带电，故错误。
C.电子从避雷针定向转移到避云层，所以电流是从云层到避雷针，故正确。
D.正电荷不会移动，故错误。
故答案为：C
【分析】摩擦起电的实质是电子发生了转移，电流的方向与电子的定向移动方向相反。
8、【答案】B
【解析】【解答】当将电阻甲乙串联接入电路时，通过电阻甲乙的电流相等。在图像中做一条平行于横坐标的直线，与图像的交点即为电阻甲乙对应的电压，由图像可知U甲【分析】根据串联电路中电流处处相等，在图像中找到与之对应的电压即可做出判断。
9、【答案】B
【解析】【解答】A.橡胶棒不易导电，是因为其内部缺少自由移动的电荷，A不符合题意；
B.电流的方向和自由电子定向移动方向相反，B符合题意；
C.根据图像，a、b相斥，带同种电荷，b、c相互吸引，则c可能带电，可能不带电，C不符合题意；
D.带正电的玻璃棒接触金属球时，金属球上的电子转移的玻璃棒上，D不符合题意。
故答案为：B.
【分析】导体中电流方向和负电荷的定向移动方向相反；带电体间异种电荷相互吸引，带电体可以吸引不带电的物体；导体中形成电流时，是电子的移动形成的。
10、【答案】C
【解析】【解答】A．玻璃棒带正电荷是因为玻璃棒束缚电子的本领比较弱，失去电子，A不符合题意；
B．玻璃棒不容易导电，摩擦前、后玻璃棒都是绝缘体，B不符合题意；
C．玻璃棒B远离玻璃棒A，实验现象说明同种电荷相互排斥，C符合题意；
D．利用不带电验电器可以检验玻璃棒是否带电，但不能检验玻璃棒所带电荷的电性，D不符合题意。
故答案为：C.
【分析】摩擦起电实质是电子的转移，得到电子带负电，失去电子带正电。
同种电荷相互排斥；验电器可以检验物体是否带电，但不能检验物体带哪种电荷。
二、填空题
1、【答案】同种电荷相互排斥；从 B 到 A
【解析】【解答】验电器的工作原理是同种电荷相互排斥。
A 验电器带负电荷，B不带电，拿一根绝缘柄的金属棒把 A、B 两个验电器连接起来，A 上的电子经金属棒转移到 B，这时 B 因多余电子带负电。故电子从 A→B，电流方向跟自由电子的移动方向相反，所以电流方向是 B→ A。
【分析】验电器的工作原理是同种电荷相互排斥。规定：正电荷定向移动方向为电流方向。
2、【答案】2；3
【解析】【解答】由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干电池的电压为1.5V，所以两节干电池串联电压为3V。
【分析】牢记一节干电池的电压为1.5V。
3、【答案】并；3；串；2
【解析】【解答】断开S2，闭合S1、S3时，R1与R2并列连接即为并联。
电压表测电源两端的电压，由电源的电压可知，电压表的示数为3V。
断开S1、S3，闭合S2时，R1与R2串联，电压表测R1两端的电压。
因串联电路中总电阻等于各分电阻之和，此时电压表的示数为1V，那么电阻R2两端的电压为
电阻R2两端的电压为2V。
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电源的电压可知电压表的示数，根据串联电路的分压规律求出电阻R2两端的电压。
4、【答案】2；4；6
【解析】【解答】如图所示，电压表测L2两端电压，为4V；电源电压为6V，L1两端电压为2V。当开关S断开时，电压表被串联到电路中，示数等于电源电压，示数为6V。
【分析】串联电路中，电源电压等于各用电器电压之和；电压表和所测量的位置并联。
5、【答案】同；负
【解析】【解答】用塑料梳子梳干燥的头发时，梳子与头发摩擦起电，头发由于带上了同种电荷相互排斥而蓬松起来。
丝绸摩擦过的玻璃棒带正电荷，玻璃棒与头发相吸，由于异种电荷相互吸引，所以头发带负电荷。
【分析】同种电荷相互排斥，异种电荷相互吸引。
三、计算题
1、【答案】（1）解：由图甲可知，两个电阻并联，电流表A测量干路中的电流，电流表A1测量通过R1的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表指针的位置相同，所以，电流表A的量程为0～3A，分度值为0.1A，其示数I=1.5A。
答：A表的示数是1.5A
（2）解：电流表A1的量程为0～0.6A，分度值为0.02A，其示数0.3A，则通过R1的电流I1=0.3A。
答：通过R1的电流是0.3A；
（3）解：通过R2的电流I2=I-I1=1.5A-0.3A=1.2A
答：通过R2的电流是1.2A。
【解析】【分析】并联电路中，干路电流应该等于支路电流之和，结合电路图中电流表的位置确定电流表的测量对象求解即可。
2、【答案】（1）解：由图甲知，开关闭合时，L1被电流表短路，故通过L1的电流I1=0A
只有L2接入电路中，故L2的电流大小为电流表示数：即I2=1.2A
答：图甲中通过L2的电流是1.2A，通过L1的电流为0A；
（2）解：由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此时电流为0.48A，故通过A1的示数为I1′=0.48A
答：图乙中电流表A1的示数是0.48A；
（3）解：由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，L2的电流大小为I2′=IA-I1′=1.2A-0.48A=0.72A
答：图乙中通过灯L2的电流为0.72A。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象， L1被电流表短路， 由此可知通过L2的电流。
（2）结合电流表的路程、分度值，由指针位置可知电流表A1的示数。
（3）根据并联电路电流特点可计算通过灯L2的电流。
3、【答案】（1）解：当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，则通过L1的电流为0.1A。
答：当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是0.1A
（2）解：当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2＝0.26A。
答：如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A
（3）解：若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2＝0.26A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A
答：若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
【解析】【分析】（1）理清开关处有不同状态时元件的连接方式及电表的测量对象，串联电路中电流处处相等。
（2）利用并联电路的电压特点进行解答。
（3）根据并联电路的电电流特点进行解答。
四、实验探究
1、【答案】（1）短路；电源
（2）将导线①的一端从接线柱C改接到D(或B)或将导线②的一端从接线柱A改接到B(或D)
（3）电压表量程选择太大换用小量程的接线柱再次测量
（4）一次实验具有偶然性；换用不同规格的灯泡进行多次测量
【解析】【解答】(1)由图可知，AC段导线把两个小灯泡都短路了，会造成电路中电流增大，电源产生电热过多而被烧坏。(2)只更改跟L1、L2的四个接线柱A、B、C、D向量的某根导线的一端，将导线②的上端A改接到B或D，也可以将导线①的右端C改接到B或D，就使电路连接正确了。(3)由图丙可知，此时电压表选择的是大量程，电压表的读数是2.5V，为了使实验结果更准确，接下来他应该换用电压表小量程的接线柱再次测量。(4)本实验只做了一次，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应该换用不同规格的灯泡进行多次测量。
【分析】（1）导线将电源两端连接时，电源短路，损坏电源；（2）用电器并联连接在电源两端时，电路的并联的；（3）电压表选用大量程时指针偏转较小时，换用较小量程测量电压；（4）探究并联电路电压规律时，需要多次实验，探究规律的普遍性。
2、【答案】（1）开关、导线、发光二极管
（2）把发光二极管的正极接在铜棒上，把发光二极管的负极接在铝棒上，观察发光情况，电路如图所示：
（3）闭合开关，若发光二极管发光，则铜棒是芭乐汁电池的正极；若不发光则铝棒是电池的正极
【解析】【解答】(1)电路的组成部分有电源、导线、开关，用电器，芭乐电池可当电源，发光二极管当用电器，故需要开关、导线、发光二极管。(2)用导线把发光二极管和开关、芭乐电池连接起来，发光二极管的正极接在铜棒上，负极接在铝棒上，观察二极管发光情况，电路如图所示：
；(3)闭合开关，若发光二极管发光，则铜棒是芭乐汁电池的正极；若不发光则铝棒是电池的正极。
【分析】（1）)电路的组成部分有电源、导线、开关，用电器；（2）改变发光二极管的连接的正负极，观察现象；（3）发光二极管具有单向导电性。
