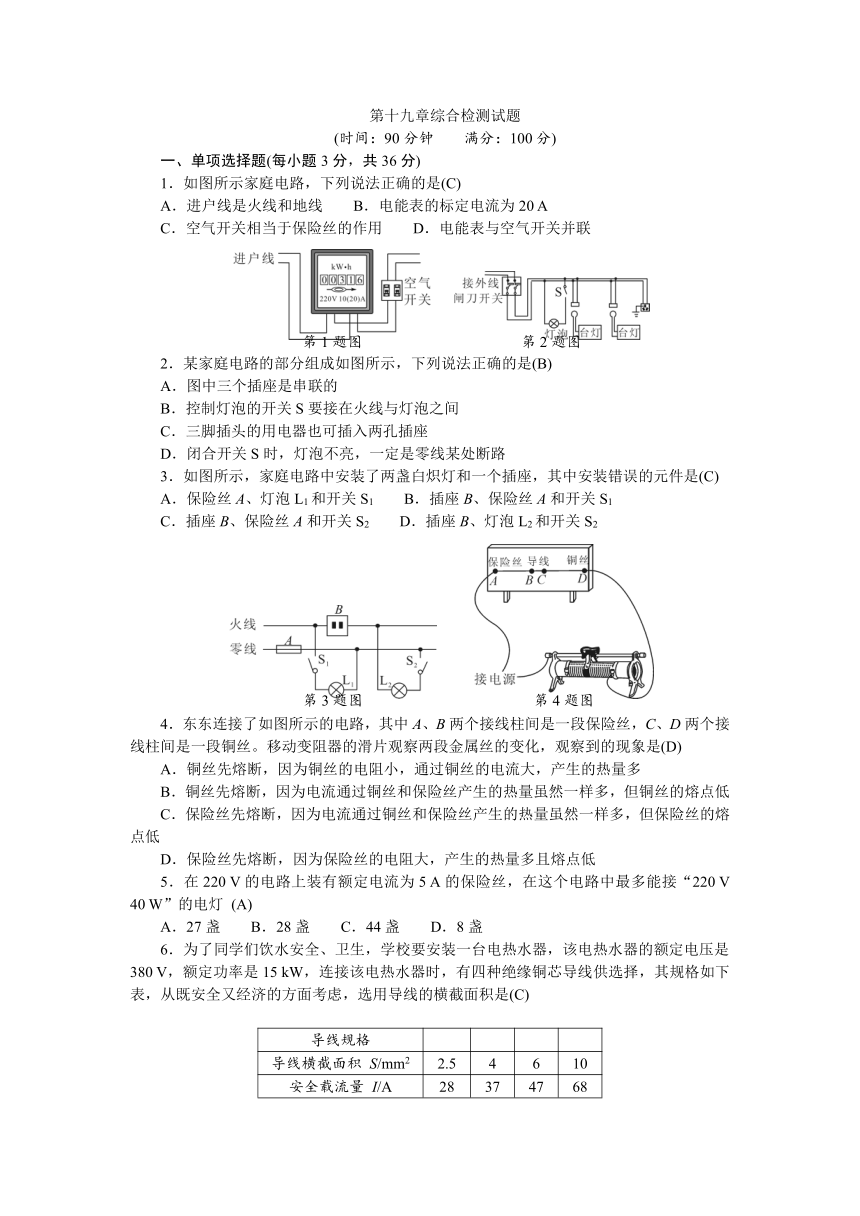

第十九章综合检测试题
(时间：90分钟　　满分：100分)
一、单项选择题(每小题3分，共36分)
1．如图所示家庭电路，下列说法正确的是(C)
A．进户线是火线和地线 B．电能表的标定电流为20 A
C．空气开关相当于保险丝的作用 D．电能表与空气开关并联
eq \o(\s\up7(),\s\do5(第1题图)) 　 eq \o(\s\up7(),\s\do5(第2题图))
2．某家庭电路的部分组成如图所示，下列说法正确的是(B)
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线与灯泡之间
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
3．如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安装错误的元件是(C)
A．保险丝A、灯泡L1和开关S1 B．插座B、保险丝A和开关S1
C．插座B、保险丝A和开关S2 D．插座B、灯泡L2和开关S2
eq \o(\s\up7(),\s\do5(第3题图)) 　　 eq \o(\s\up7(),\s\do5(第4题图))
4．东东连接了如图所示的电路，其中A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动变阻器的滑片观察两段金属丝的变化，观察到的现象是(D)
A．铜丝先熔断，因为铜丝的电阻小，通过铜丝的电流大，产生的热量多
B．铜丝先熔断，因为电流通过铜丝和保险丝产生的热量虽然一样多，但铜丝的熔点低
C．保险丝先熔断，因为电流通过铜丝和保险丝产生的热量虽然一样多，但保险丝的熔点低
D．保险丝先熔断，因为保险丝的电阻大，产生的热量多且熔点低
5．在220 V的电路上装有额定电流为5 A的保险丝，在这个电路中最多能接“220 V　40 W”的电灯 (A)
A．27盏 B．28盏 C．44盏 D．8盏
6．为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表，从既安全又经济的方面考虑，选用导线的横截面积是(C)
导线规格
导线横截面积 S/mm2 2.5 4 6 10
安全载流量 I/A 28 37 47 68
A.2.5 mm2 B．4 mm2 C．6 mm2 D．10 mm2

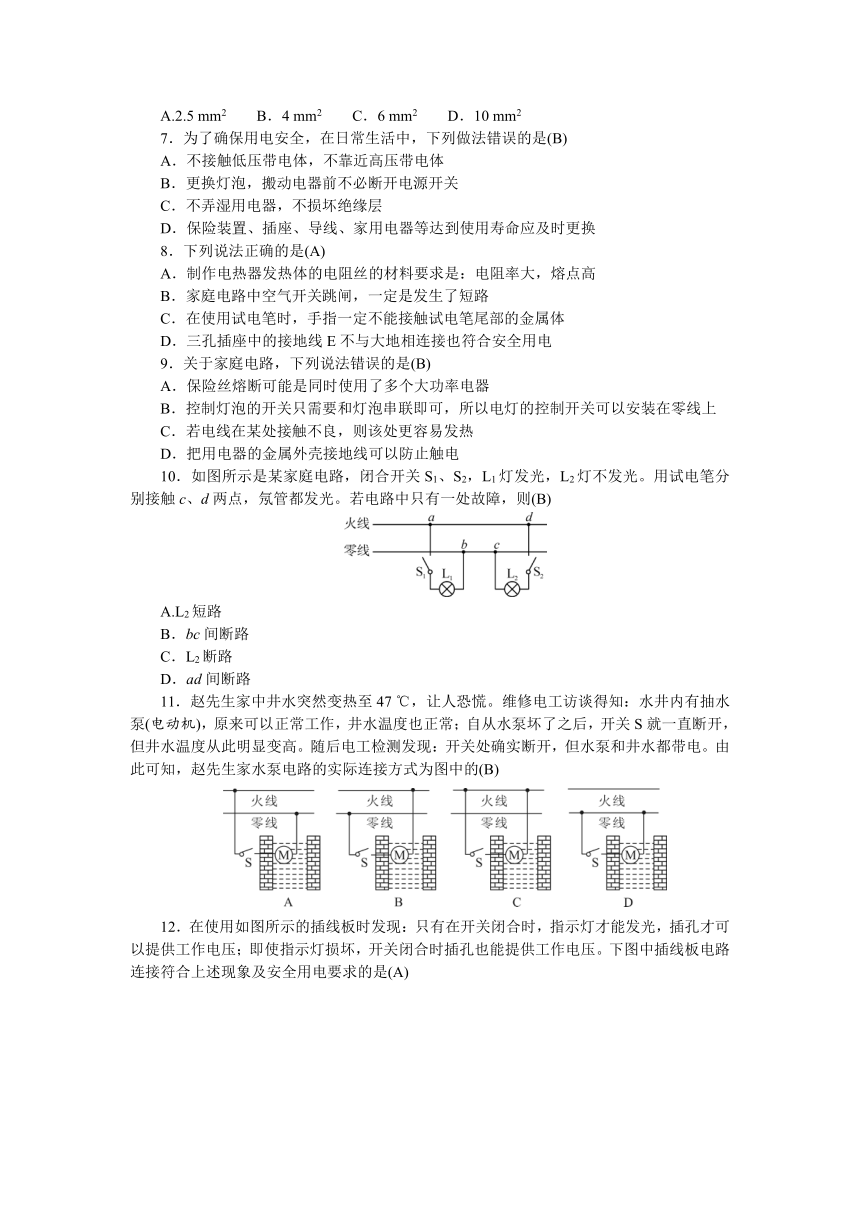

7．为了确保用电安全，在日常生活中，下列做法错误的是(B)
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡，搬动电器前不必断开电源开关
C．不弄湿用电器，不损坏绝缘层
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
8．下列说法正确的是(A)
A．制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高
B．家庭电路中空气开关跳闸，一定是发生了短路
C．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
D．三孔插座中的接地线E不与大地相连接也符合安全用电
9．关于家庭电路，下列说法错误的是(B)
A．保险丝熔断可能是同时使用了多个大功率电器
B．控制灯泡的开关只需要和灯泡串联即可，所以电灯的控制开关可以安装在零线上
C．若电线在某处接触不良，则该处更容易发热
D．把用电器的金属外壳接地线可以防止触电
10．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则(B)
A.L2短路
B．bc间断路
C．L2断路
D．ad间断路
11．赵先生家中井水突然变热至47 ℃，让人恐慌。维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高。随后电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，赵先生家水泵电路的实际连接方式为图中的(B)
12．在使用如图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是(A)
二、填空题(每空1分，共16分)

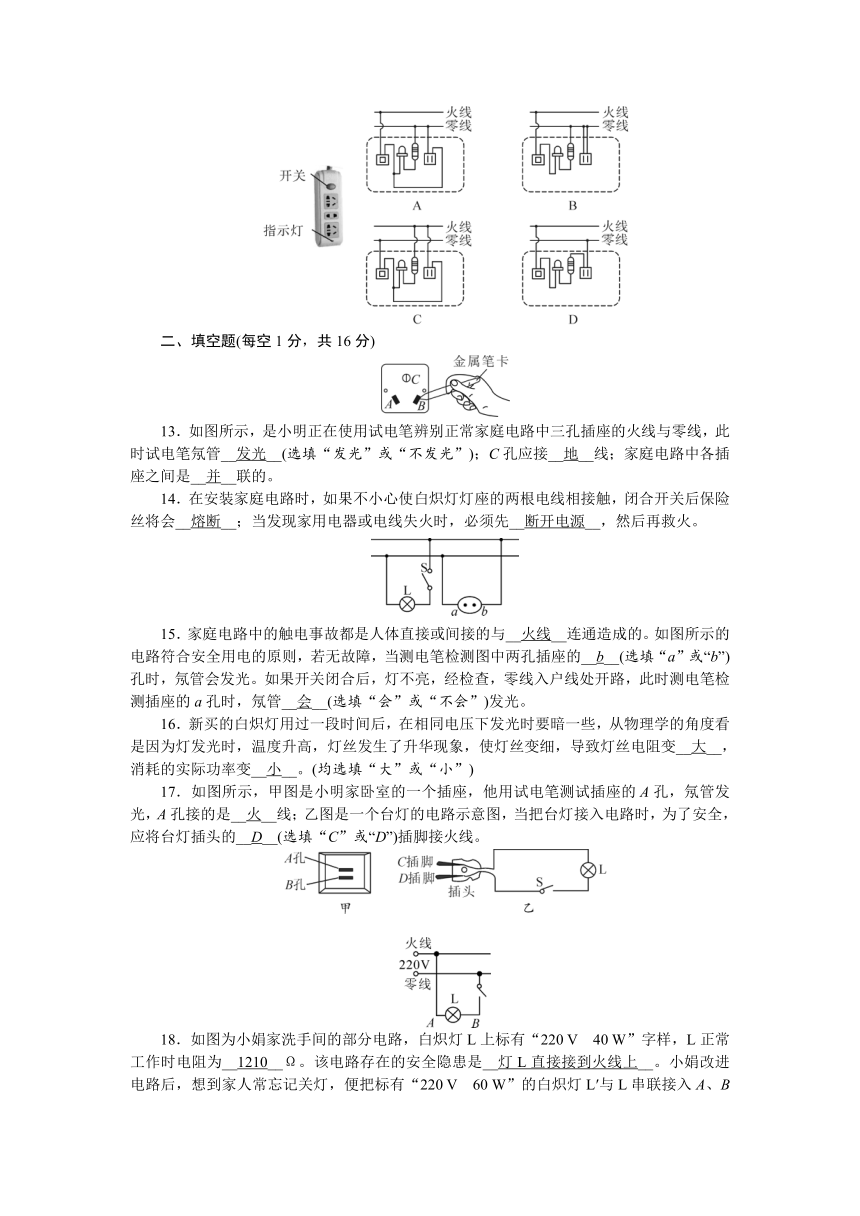

13．如图所示，是小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管__发光__(选填“发光”或“不发光”)；C孔应接__地__线；家庭电路中各插座之间是__并__联的。
14．在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会__熔断__；当发现家用电器或电线失火时，必须先__断开电源__，然后再救火。
15．家庭电路中的触电事故都是人体直接或间接的与__火线__连通造成的。如图所示的电路符合安全用电的原则，若无故障，当测电笔检测图中两孔插座的__b__(选填“a”或“b”)孔时，氖管会发光。如果开关闭合后，灯不亮，经检查，零线入户线处开路，此时测电笔检测插座的a孔时，氖管__会__(选填“会”或“不会”)发光。
16．新买的白炽灯用过一段时间后，在相同电压下发光时要暗一些，从物理学的角度看是因为灯发光时，温度升高，灯丝发生了升华现象，使灯丝变细，导致灯丝电阻变__大__，消耗的实际功率变__小__。(均选填“大”或“小”)
17．如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，A孔接的是__火__线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的__D__(选填“C”或“D”)插脚接火线。
18．如图为小娟家洗手间的部分电路，白炽灯L上标有“220 V　40 W”字样，L正常工作时电阻为__1210__Ω。该电路存在的安全隐患是__灯L直接接到火线上__。小娟改进电路后，想到家人常忘记关灯，便把标有“220 V　60 W”的白炽灯L′与L串联接入A、B之间，则电路的总功率比原来__小__(选填“大”或“小”)，L′与L两端的电压之比为__2∶3__。(不计灯丝电阻的变化)
三、作图题(每小题4分，共8分)
19．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
　解：
20．如图所示，请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；安装一个不受开关控制的三孔插座。
解：
四、综合运用题(共18分)
21．(8分)某同学家的电能表铭牌上标有“220 V　10 A”字样，该同学晚上在家中将一额定功率为1000 W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了。
(1)分析原因可能是电饭煲插头__短路__或家庭电路中__总功率__过大。
(2)请你设计一个方案验证上述猜想。
解：只让电饭煲单独接入电路，电饭煲不能工作，空气开关跳闸，说明是短路；电饭煲和空气开关都能正常工作，说明总功率过大
22．(10分)阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，还必须安装如图甲所示的漏电保护断路器(俗称“漏电保护器”)，它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)，即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护断路器无动作，说明漏电保护断路器需要更换。
(1)漏电保护断路器实质上就是一个__开关__(选填“电源”“用电器”或“开关”)。
(2)家庭电路电流过大的原因有__短路(合理即可)__(只需答一个原因)，当家庭电路电流过大时，漏电保护断路器__不能__(选填“能”或“不能”)自动切断电路。
(3)如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为__I1＝I2＋I3__。
(4)站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000 Ω，人与地面、电线等的接触电阻为2500 Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器__能__(选填“能”或“不能”)及时断开电路。
五、计算题(共22分)
23．(10分)中考前，由于气温偏高，小瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间。这台空调的说明书中主要数据如表所示，问：
(1)空调工作时应选__三__孔插座。
(2)空调正常制冷时电流为多大？连续正常制冷30 min消耗的电能为多少？
(3)夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于减轻供电系统负荷及节能？(答出一点即可)
电源电压 220 V
频率 50 Hz
额定制冷功率 1320 W
额定制热功率 1420 W
解：(2)空调正常制冷时的电流I＝＝＝6 A，连续工作制冷30 min 消耗的电能W＝P额t＝1.32 kW×0.5 h＝0.66 kW·h
(3)适当调高设定温度(或减少使用时间)
24．(12分)如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出，其相关参数如下表所示。
eq \a\vs4\al() 　　　　　
产品名称 储水式小厨宝
额定电压 220 V 额定功率 1200 W
最高温度 75 ℃ 额定容量 6.0 L
(1)小厨宝正常工作时的电阻是多大？(计算结果保留一位小数)
(2)要把满箱水从15 ℃加热到38 ℃，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？[c水＝4.2×103 J/(kg·℃)]
(3)小丽了解到另一种速热式电热水器，额定功率为5000 W，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水，小丽家的电能表允许通过的最大电流为10 A，通过计算说明在她家的电路中能否安装这种电热水器。
解：(1)小厨宝正常工作时的电阻R＝＝≈40.3 Ω
(2)小厨宝满箱水的质量为m＝ρV＝1000 kg/m3×6×10－3 m3＝6 kg，满箱水吸收的热量Q＝cmΔt＝4.2×103 J/(kg·℃)×6 kg×(38 ℃－15 ℃)＝5.796×105 J，若电流做的功全部转化成水的内能，则Q＝W，因此由P＝得t＝＝＝483 s
(3)速热式电热水器正常工作时的电流I速热＝＝≈22.7 A，因为I速热＞10 A，所以小丽家不能安装这种热水器
