人教版物理八年级下

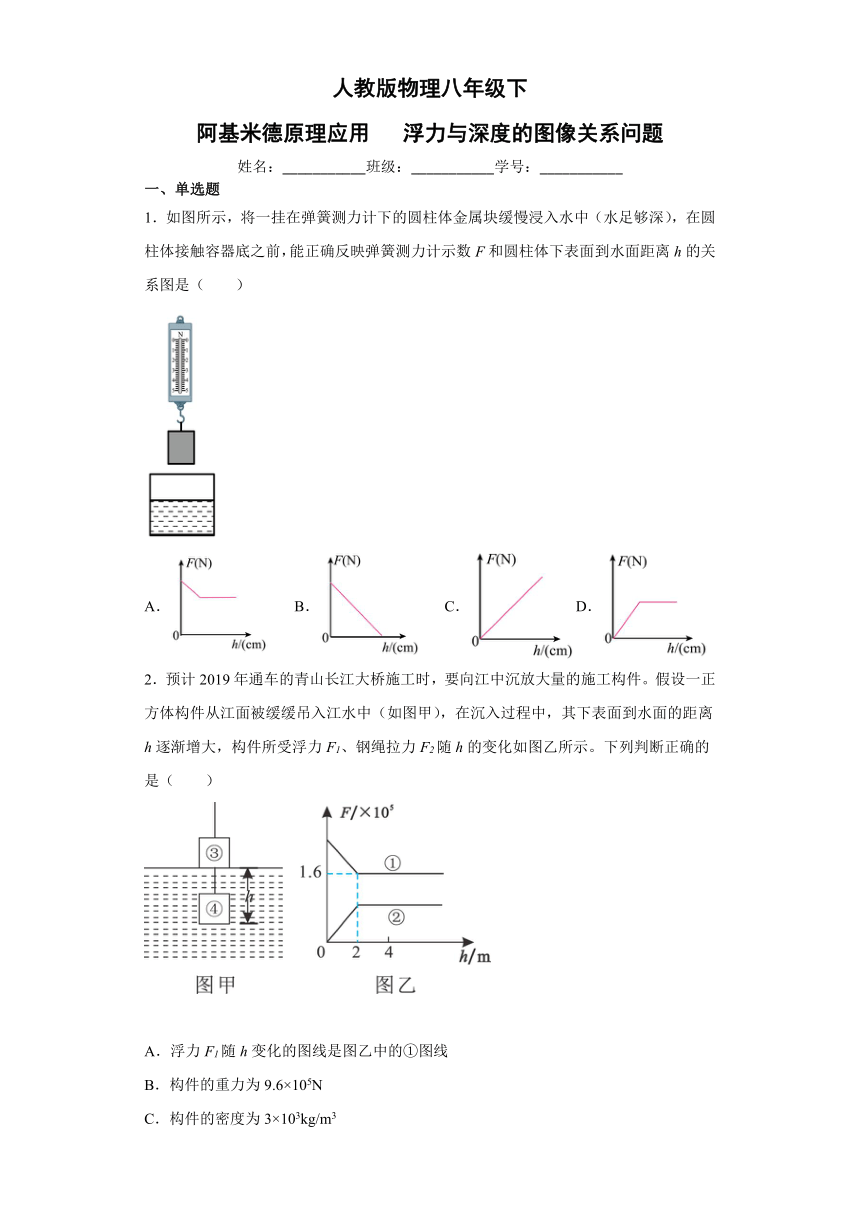

阿基米德原理应用 浮力与深度的图像关系问题
姓名：___________班级：___________学号：___________
一、单选题
1．如图所示，将一挂在弹簧测力计下的圆柱体金属块缓慢浸入水中（水足够深），在圆柱体接触容器底之前，能正确反映弹簧测力计示数F和圆柱体下表面到水面距离h的关系图是（ ）
A． B． C．D．
2．预计2019年通车的青山长江大桥施工时，要向江中沉放大量的施工构件。假设一正方体构件从江面被缓缓吊入江水中（如图甲），在沉入过程中，其下表面到水面的距离h逐渐增大，构件所受浮力F1、钢绳拉力F2随h的变化如图乙所示。下列判断正确的是（ ）
A．浮力F1随h变化的图线是图乙中的①图线
B．构件的重力为9.6×105N
C．构件的密度为3×103kg/m3
D．构件在如图④位置时，h为3m，则底部受到江水压强为2×104Pa

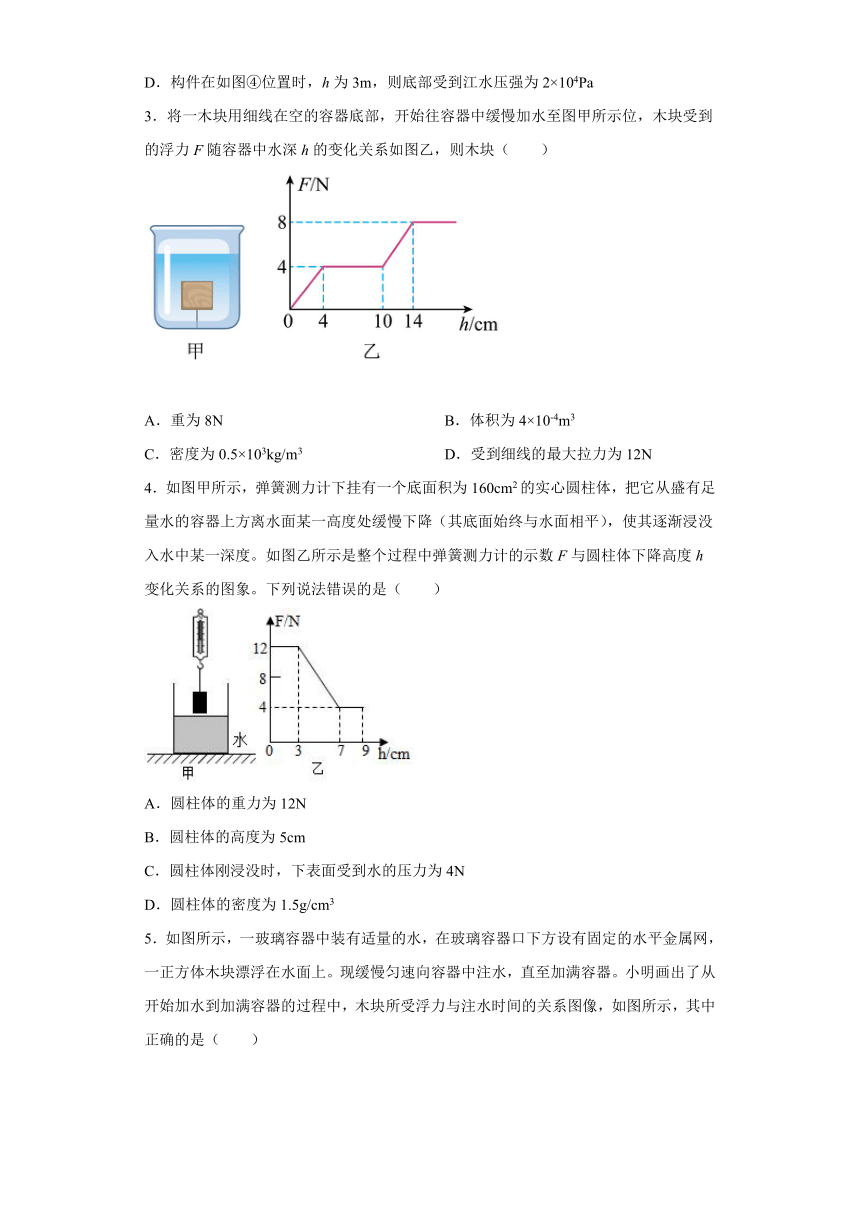

3．将一木块用细线在空的容器底部，开始往容器中缓慢加水至图甲所示位，木块受到的浮力F随容器中水深h的变化关系如图乙，则木块（ ）
A．重为8N B．体积为4×10-4m3
C．密度为0.5×103kg/m3 D．受到细线的最大拉力为12N
4．如图甲所示，弹簧测力计下挂有一个底面积为160cm2的实心圆柱体，把它从盛有足量水的容器上方离水面某一高度处缓慢下降（其底面始终与水面相平），使其逐渐浸没入水中某一深度。如图乙所示是整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的图象。下列说法错误的是（ ）
A．圆柱体的重力为12N
B．圆柱体的高度为5cm
C．圆柱体刚浸没时，下表面受到水的压力为4N
D．圆柱体的密度为1.5g/cm3

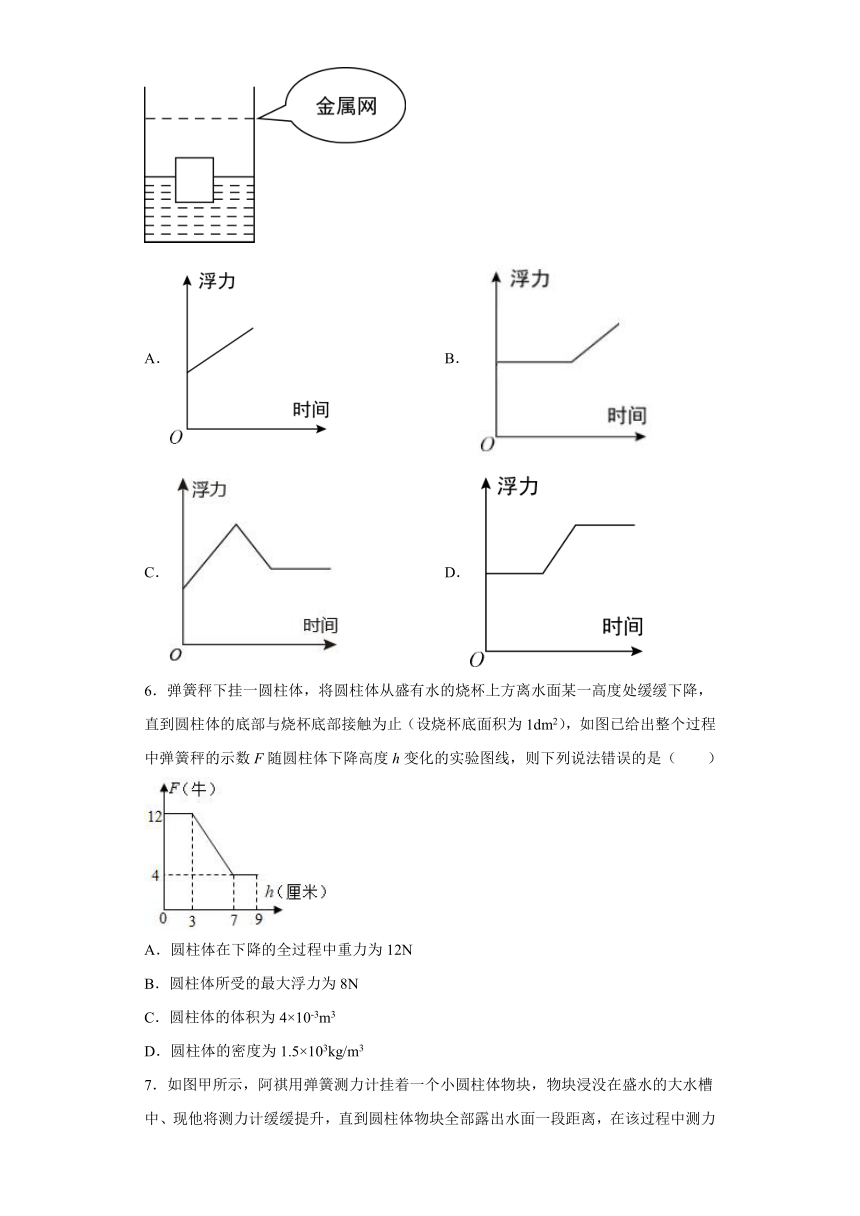

5．如图所示，一玻璃容器中装有适量的水，在玻璃容器口下方设有固定的水平金属网，一正方体木块漂浮在水面上。现缓慢匀速向容器中注水，直至加满容器。小明画出了从开始加水到加满容器的过程中，木块所受浮力与注水时间的关系图像，如图所示，其中正确的是（ ）
A． B．
C． D．
6．弹簧秤下挂一圆柱体，将圆柱体从盛有水的烧杯上方离水面某一高度处缓缓下降，直到圆柱体的底部与烧杯底部接触为止（设烧杯底面积为1dm2），如图已给出整个过程中弹簧秤的示数F随圆柱体下降高度h变化的实验图线，则下列说法错误的是（ ）
A．圆柱体在下降的全过程中重力为12N
B．圆柱体所受的最大浮力为8N
C．圆柱体的体积为4×10-3m3
D．圆柱体的密度为1.5×103kg/m3
7．如图甲所示，阿祺用弹簧测力计挂着一个小圆柱体物块，物块浸没在盛水的大水槽中、现他将测力计缓缓提升，直到圆柱体物块全部露出水面一段距离，在该过程中测力计的示数F随圆柱体上升高度h的关系如图乙所示。已知g=10N/kg，ρ水=1.0×103kg/m3，水槽内水质量的变化可以忽略不计，则下列判断中正确的是（ ）
A．圆柱体浸没在水中时受到的浮力是1.0N
B．圆柱体被提升的整个过程电子秤的示数一直减小
C．圆柱体的底面积是0.5×10-2m2
D．圆柱体的密度是3.0×103kg/m3
8．（多选）重16N的正方体物块沉在面积很大的容器底部，现用一根细线将物块提出水面，物块所受的浮力F随物块上升的距离h变化关系如图所示，已知水的密度为1.0×103kg/m3，则下列说法中正确的是（ ）
A．物块的边长为0.5m
B．物块在出水前细线的拉力恒为6.0N
C．物块的密度为1.6×103kg/m3
D．物块沉在水槽底部时，水在物块上表面处产生的压强为6.0×103Pa
9．（多选）将一圆柱形木块用细线栓在容器底部，如图甲所示容器中开始没有水，往容器中逐渐加水至如图乙所示位置，在这一过程中，木块受到的浮力随容器中水的深度的变化如图丙所示，则由图象丙得出的以下信息正确的是（ ）
A．木块所受重力为10N B．木块的底面积为100cm2
C．细线对容器底部的最大拉力为6N D．木块的密度为0.6×103kg/m3
二、填空题
10．在图甲中，石料在钢绳拉力的作用下从水面上方以恒定的速度下降，直至全部没入水中。图乙是钢绳拉力随时间t变化的图像。若不计水的阻力，则该石料的重力是______N，石料所受的浮力为________N，该石料的密度为___________kg/m3。
11．如图所示，水平放置的方形容器里有一个重为8N、棱长为10cm的正方体物块M，M与容器底部不密合，以恒定的水流向容器内注水，容器中水的深度h随时间t的变化关系如图乙所示，则物块的密度是______kg/m3，图乙中a的值是______cm。
12．我国自主研发的无人遥控潜水器“海龙Ⅲ”在某次下潜中，从“海龙Ⅲ”刚好浸没开始计时，到返回水面结束计时，下潜深度h随时间t的变化关系如图乙所示。忽略海水密度变化和“海龙Ⅲ”的形变。在1 ~ 3min内，“海龙Ⅲ”受到海水的浮力______（选填“变大”、“不变”或“变小”）；在4 ~ 6min内，“海龙Ⅲ”处于______（选填“匀速运动”或“静止”）状态；在6 ~ 8min内，“海龙Ⅲ”受到海水的压强逐渐______（选填“增大”、“不变”或“减小”）。
三、计算题
13．如图甲所示，某科技小组的同学用弹簧测力计悬挂一个实心圆柱形金属块，使其缓慢匀速下降，并将其浸入平静的池水中，弹簧测力计的示数F与金属块下底面下降高度h的变化关系如图乙所示，忽略金属块浸入水中时池水液面深度的变化，g取10N/kg，求：
（1）金属块完全浸没在水中时所受浮力；
（2）金属块恰好完全浸没时，下表面所受水的压强；
（3）金属块的密度。
试卷第1页，共3页
14．边长为10cm的正方体物块A放入圆柱形容器底部，如图1所示，缓慢向容器内注入液体1（液体未溢出），测量容器内液体的深度h，分别计算出该物块对应受到的浮力F浮，并绘制了图1中的实线图像。（g取10N/kg）
（1）物块的重力为 _______N。
（2）求液体1的密度。
（3）求当h=6cm时物块对容器底部的压力。
（4）换用另一种液体重复上述实验，并在图2中绘制出浮力F随注入容器内的液体深度h的图像（如图2中虚线所示）。则图2中h0为 ______（填选项前的字母），其理由是 ______。
A．h0=10cm
B．8cm＜h0＜10cm
C．h0>10cm
