2.6透镜和视觉（第二课时）

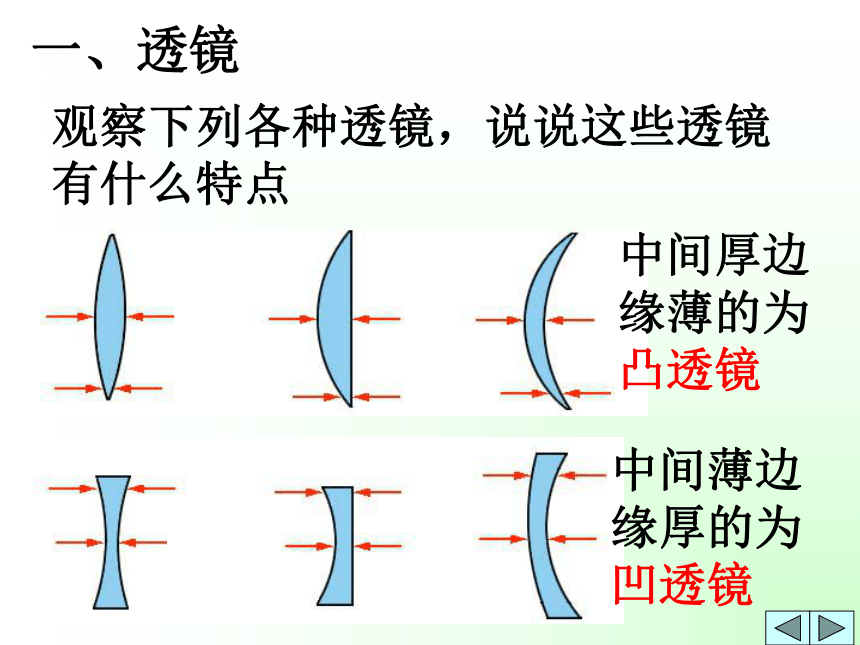

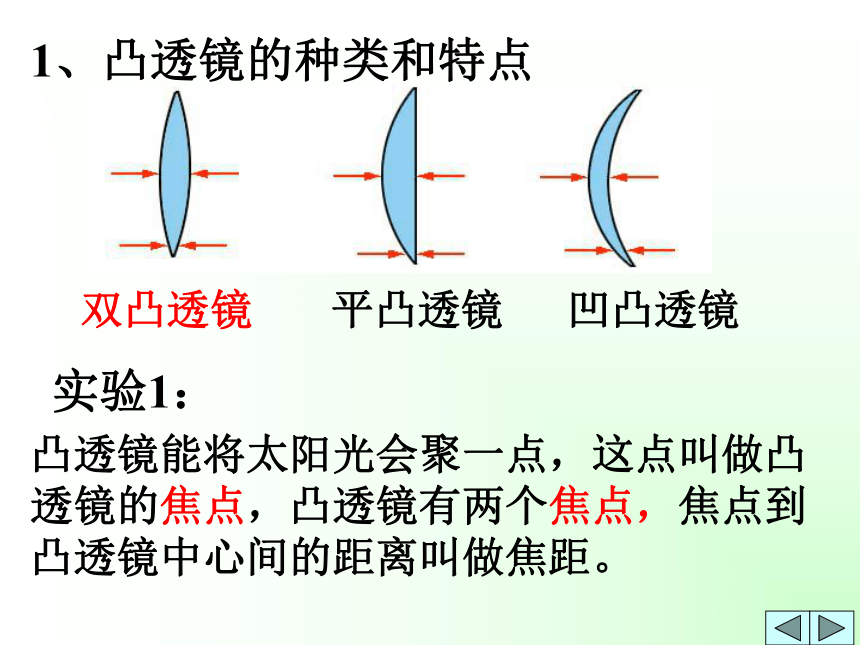

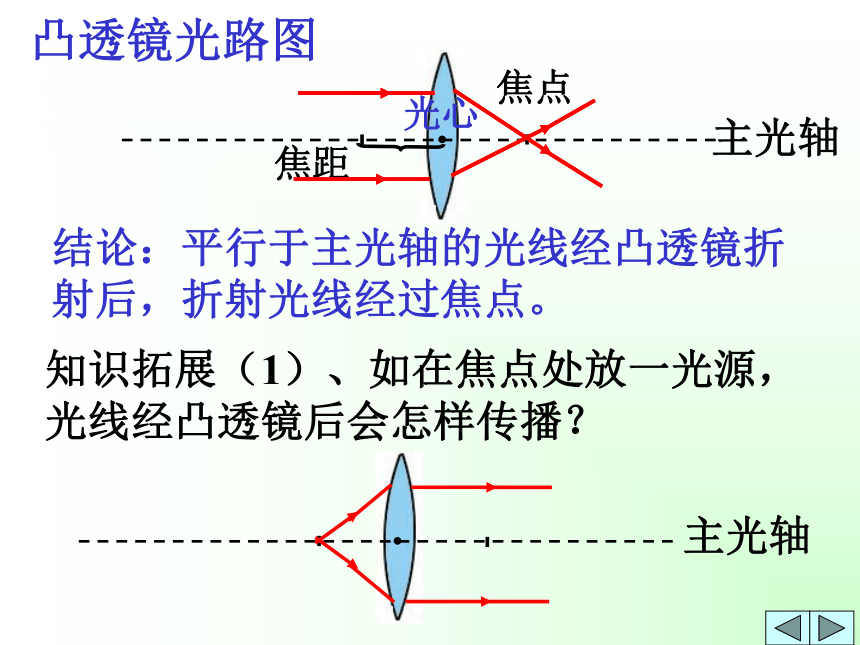

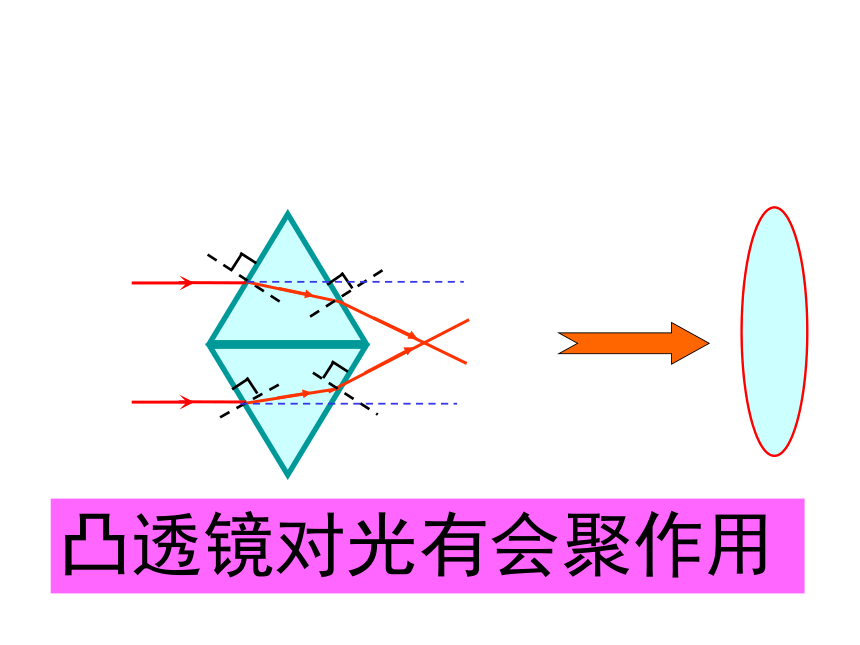

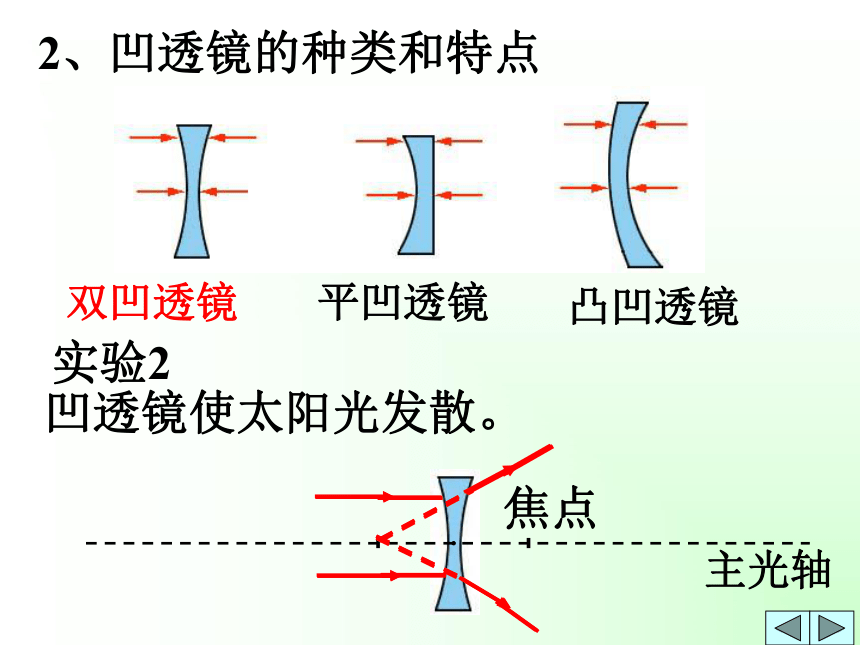

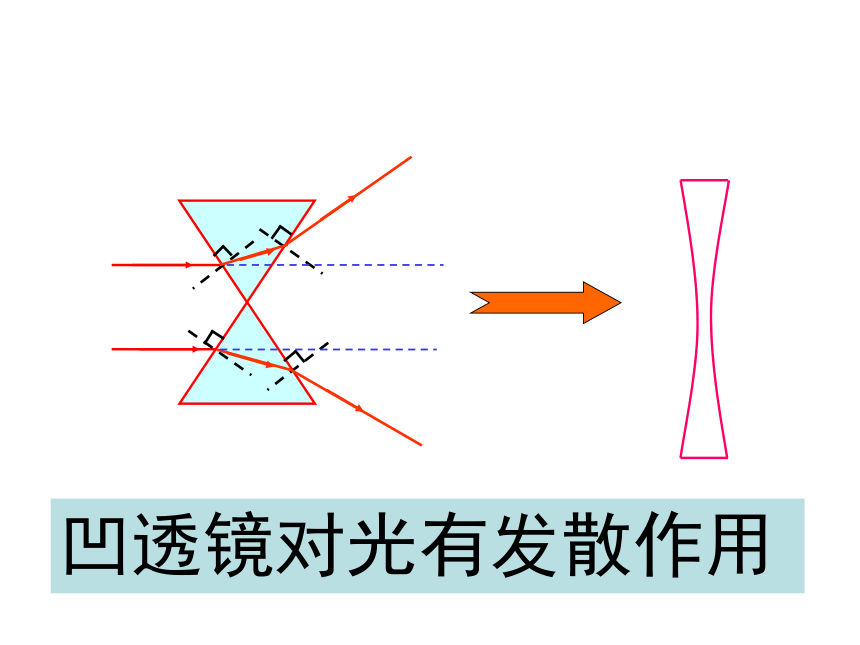

课件38张PPT。第六节 透镜和视觉一、透镜观察下列各种透镜，说说这些透镜有什么特点中间厚边缘薄的为凸透镜中间薄边缘厚的为凹透镜双凸透镜平凸透镜凹凸透镜1、凸透镜的种类和特点实验1：凸透镜能将太阳光会聚一点，这点叫做凸透镜的焦点，凸透镜有两个焦点，焦点到凸透镜中心间的距离叫做焦距。凸透镜对光有会聚作用 凸透镜光路图知识拓展（1）、如在焦点处放一光源，光线经凸透镜后会怎样传播？主光轴焦点光心结论：平行于主光轴的光线经凸透镜折射后，折射光线经过焦点。平凹透镜凸凹透镜双凹透镜2、凹透镜的种类和特点实验2凹透镜使太阳光发散。主光轴焦点凹透镜对光有发散作用 结论：经过凸透镜光心的光线传播方向不变。（2）、经过光心的入射光线，经凸透镜后怎样传播？结论：通过焦点的光线经凸透镜后，沿平行于主光轴的方向传播出去。§6-2

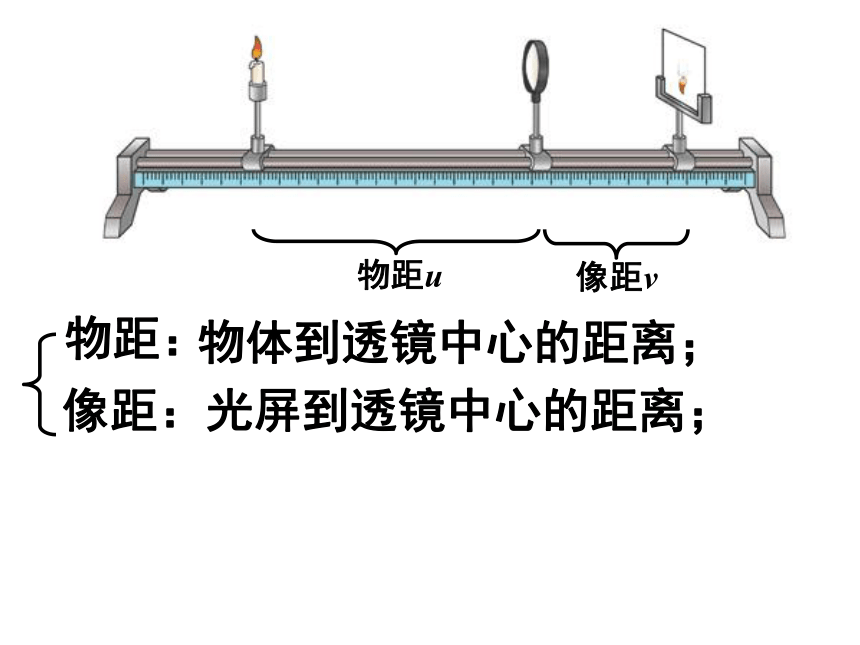

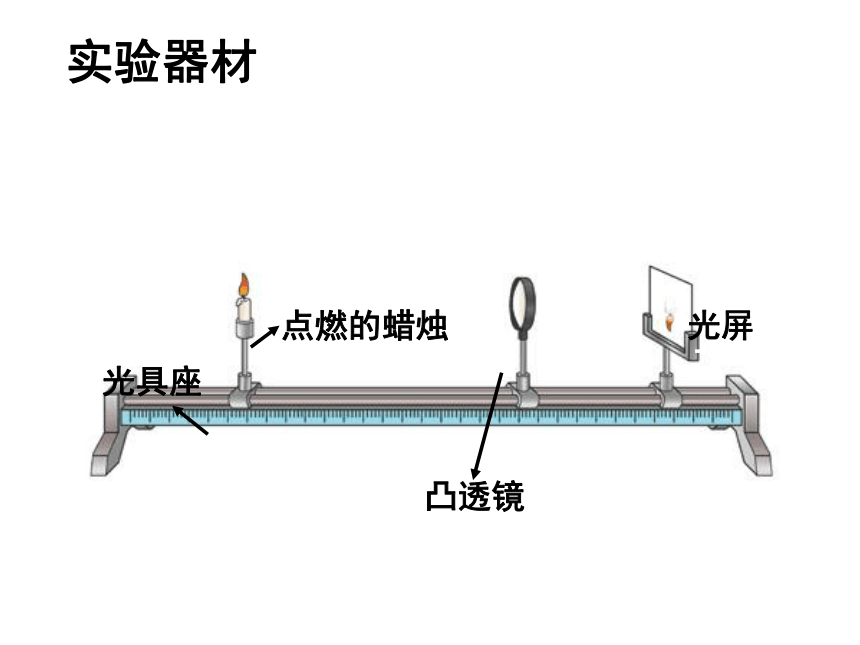

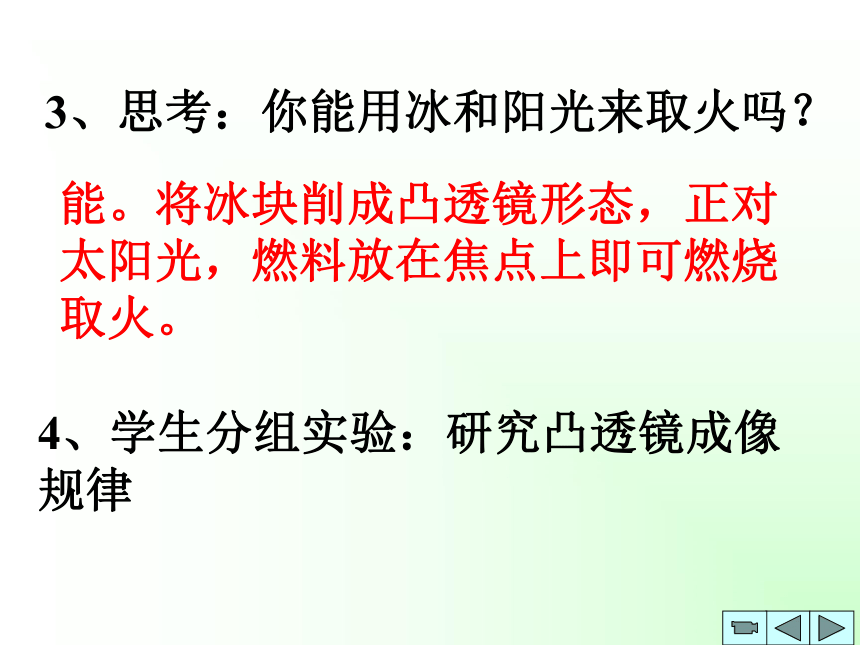

探究——凸透镜成像3、思考：你能用冰和阳光来取火吗？能。将冰块削成凸透镜形态，正对太阳光，燃料放在焦点上即可燃烧取火。4、学生分组实验：研究凸透镜成像规律光屏实验器材物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；如何保证蜡烛的像始终能成在光屏上？ 调整凸透镜和光屏的高度，使烛焰中心、凸透镜中心、光屏中心在同一高度上。四、凸透镜成像1、几个概念（2）像距(v)：像到凸透镜中心的距离（1）物距(u)：物体到凸透镜中心的距离2、实验注意事项：
　调整凸透镜和光屏的高度，使烛焰中心、
凸透镜中心、光屏中心在同一高度上。f2f倒缩小实像相反倒等大实像相反倒放大实像相反—正放大虚像相同凸透镜成像光路图：成像光路图对较好的学生要求凸透镜成像光路图： 物体在凸透镜焦点以外时，总能成倒立的实像，并且物距越小，像距越大，像也越大。二、照相机和放大镜1、照相机：镜头相当于一个凸透镜，胶卷相当于光屏。物距在两倍焦距外。成像特点：倒立、缩小的实像。2、放大镜：是短焦距的凸透镜。物体位于焦点内，即物距小于焦距。成像特点：正立、放大的虚像。3、讨论：举例说明在生活中凸透镜还有哪些用处？探照灯、投影仪、显微镜、幻灯机典型习题某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　答案：C1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像B2．电影机的镜头相当于一个凸透镜，当放电影时，银幕上的像不清晰，需（ ）
A．选择一个能清楚地看到影片的位置
B．调节镜头与电影片之间的距离
C．换一个凸透镜
D．电影片本身出问题，换一卷新的 检查自己B3.某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（ ）
A．6cm　　　 B．10cm　　　
C．25cm　　　 D．无法确定A4.用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像D5．下列说法正确的是（ ）
A．照相机拍摄照片时，物距应大于2倍焦距
B．幻灯机放映幻灯片时，物距应大于2倍焦距
C．用放大镜观察物体时，物距应大于1倍焦距小于2倍焦距
D．使用放大镜时，物体只能成放大的虚像 检查自己A6.将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cm 些，且使镜头离幻灯片 些。 检查自己凸透倒立放大实远近8.某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大C9．在一张报纸上铺上一张透明塑料纸，用筷子在塑料纸上滴一个水珠（直径约为5mm），透过扁圆的水珠看报纸上的字，字是 　 （放大、缩小）、 （倒立、正立）、 （实像、虚像），小水珠相当于一面 （凹、凸透）镜。检查自己放大正立虚像凸透　10．照相机的镜头相当于一个_______镜，照相时在底片上形成一个____________像。为了使远近不同的景物在底片上形成清晰的像，需要旋转镜头，如摄远处的景物时，镜头距离应该_______些（填“伸长”或“缩短”）。检查自己凸透倒立缩小的实缩短　11．烛焰经凸透镜在屏上已成一缩小的像，若要在屏上成一放大的清晰的像，则应（ ）
A．将凸透镜向烛焰适当移近，其它不动
B．将凸透镜向屏适当移近，其它不动
C 使屏与凸透镜的距离适当增大，其它不动
D．将烛焰向凸透镜适当移近，其它不动 A 　12．物体经凸透镜所成的虚像必定是（ ）
A．正立、放大 B．正立、缩小
C．倒立、放大 D．倒立、缩小A 　13.下列光学原件中能够成等大实像的是（ ）
A．平面镜 B．凸面镜
C．凸透镜 D．凹透镜C 　14．凸透镜不能形成的是（ ）
A．正立放大的虚像 B．倒立放大的实像
C．倒立等大的实像 D．正立放大的实像D 　15．在办公桌的玻璃板上滴有一滴水，结果发现透过这滴水看玻璃下的字放大了，这是由于水相当于( )
A．凸透镜 B．凹透镜
C．凸镜 D．凹镜 A 　16．一物体从离凸透镜1倍焦距处沿着主光轴移到离凸透镜4倍焦距处，那么像距（ ）
A．逐渐增大 B．逐渐减小
C．先增大后减小 D．先减小后增大
B 所成的像的变化情况是（　　　）。B 　17．有A、B、C三块凸透镜，蜡烛离它们的距离都是20厘米，但由于它们的焦距不同，成象的结果如下表，那么透镜的焦距在10与20厘米之间的是（ ）
A．凸透镜A B．凸透镜B
C．凸透镜C D．凸透镜A和B C
