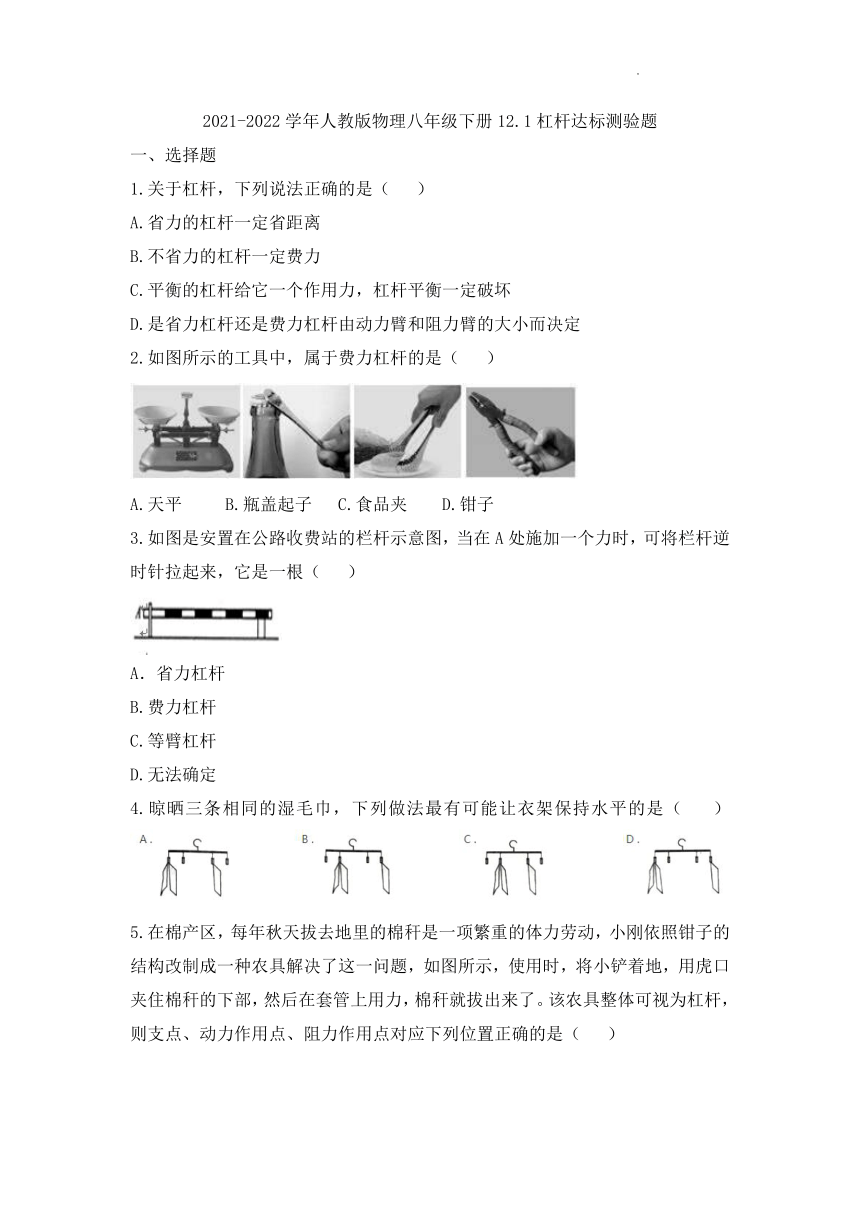

2021-2022学年人教版物理八年级下册12.1杠杆达标测验题
一、选择题
1.关于杠杆，下列说法正确的是（ ）
A.省力的杠杆一定省距离
B.不省力的杠杆一定费力
C.平衡的杠杆给它一个作用力，杠杆平衡一定破坏
D.是省力杠杆还是费力杠杆由动力臂和阻力臂的大小而决定
2.如图所示的工具中，属于费力杠杆的是（ ）
A.天平 B.瓶盖起子 C.食品夹 D.钳子
3.如图是安置在公路收费站的栏杆示意图，当在A处施加一个力时，可将栏杆逆时针拉起来，它是一根（ ）
A．省力杠杆
B.费力杠杆
C.等臂杠杆
D.无法确定
4.晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是（ ）

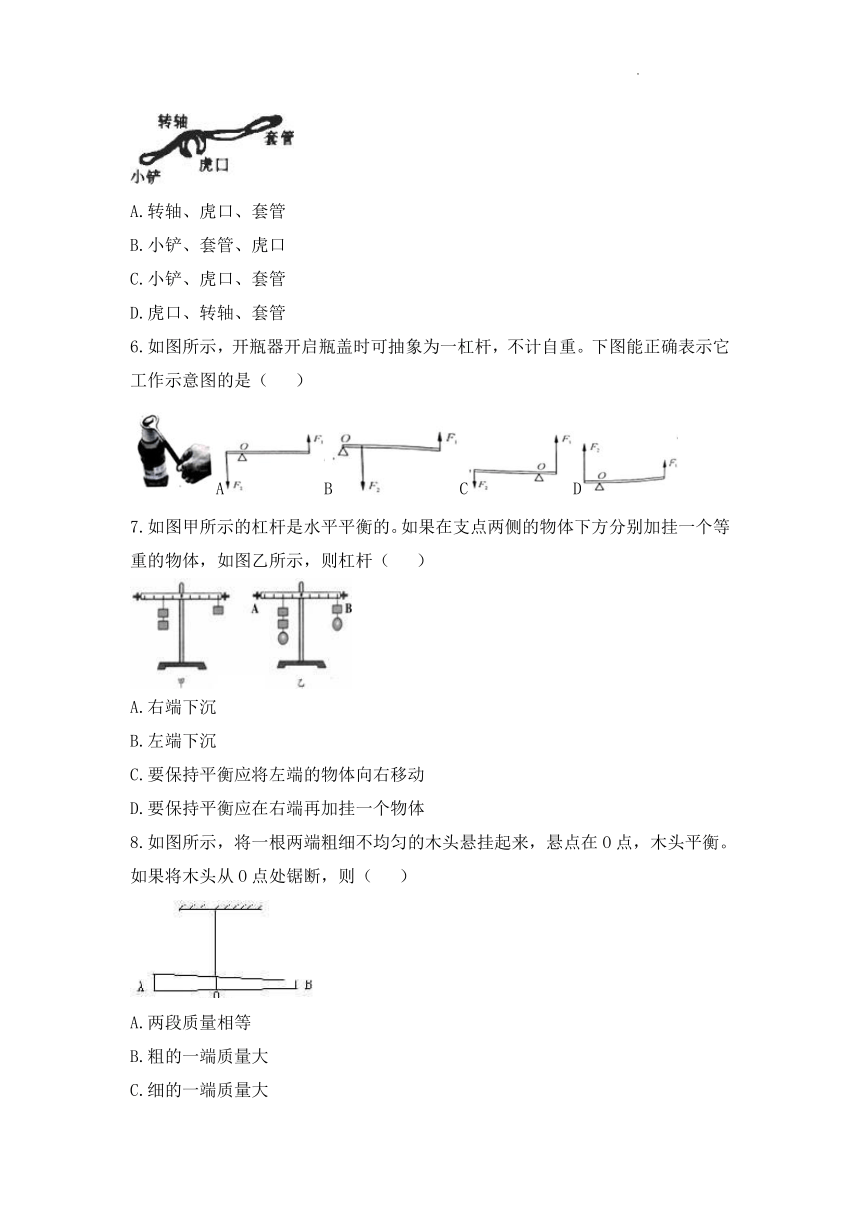

5.在棉产区，每年秋天拔去地里的棉秆是一项繁重的体力劳动，小刚依照钳子的结构改制成一种农具解决了这一问题，如图所示，使用时，将小铲着地，用虎口夹住棉秆的下部，然后在套管上用力，棉秆就拔出来了。该农具整体可视为杠杆，则支点、动力作用点、阻力作用点对应下列位置正确的是（ ）
A.转轴、虎口、套管
B.小铲、套管、虎口
C.小铲、虎口、套管
D.虎口、转轴、套管
6.如图所示，开瓶器开启瓶盖时可抽象为一杠杆，不计自重。下图能正确表示它工作示意图的是（ ）
ABCD
7.如图甲所示的杠杆是水平平衡的。如果在支点两侧的物体下方分别加挂一个等重的物体，如图乙所示，则杠杆（ ）
A.右端下沉
B.左端下沉
C.要保持平衡应将左端的物体向右移动
D.要保持平衡应在右端再加挂一个物体
8.如图所示，将一根两端粗细不均匀的木头悬挂起来，悬点在O点，木头平衡。如果将木头从O点处锯断，则（ ）
A.两段质量相等
B.粗的一端质量大
C.细的一端质量大

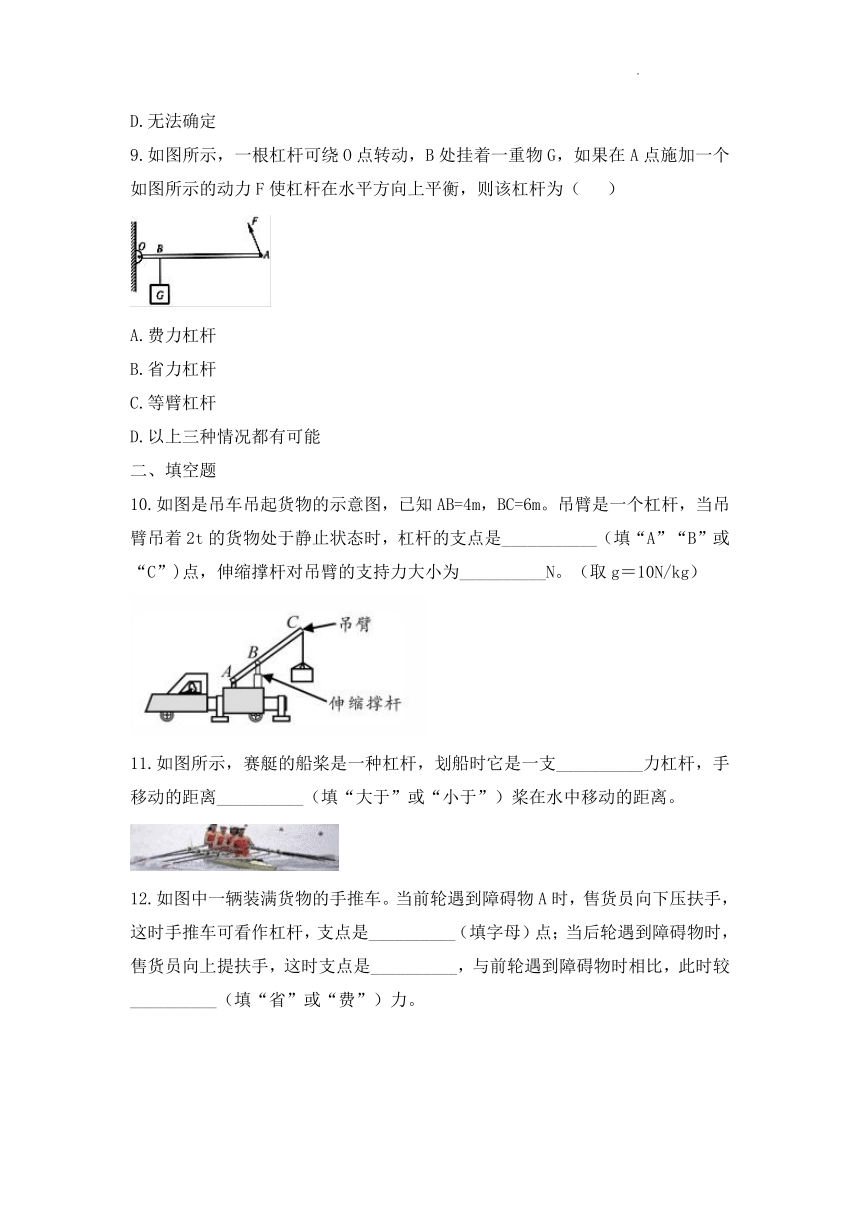

D.无法确定
9.如图所示，一根杠杆可绕O点转动，B处挂着一重物G，如果在A点施加一个如图所示的动力F使杠杆在水平方向上平衡，则该杠杆为（ ）
A.费力杠杆
B.省力杠杆
C.等臂杠杆
D.以上三种情况都有可能
二、填空题
10.如图是吊车吊起货物的示意图，已知AB=4m，BC=6m。吊臂是一个杠杆，当吊臂吊着2t的货物处于静止状态时，杠杆的支点是___________（填“A”“B”或“C”)点，伸缩撑杆对吊臂的支持力大小为__________N。（取g＝10N/kg）
11.如图所示，赛艇的船桨是一种杠杆，划船时它是一支__________力杠杆，手移动的距离__________（填“大于”或“小于”）桨在水中移动的距离。

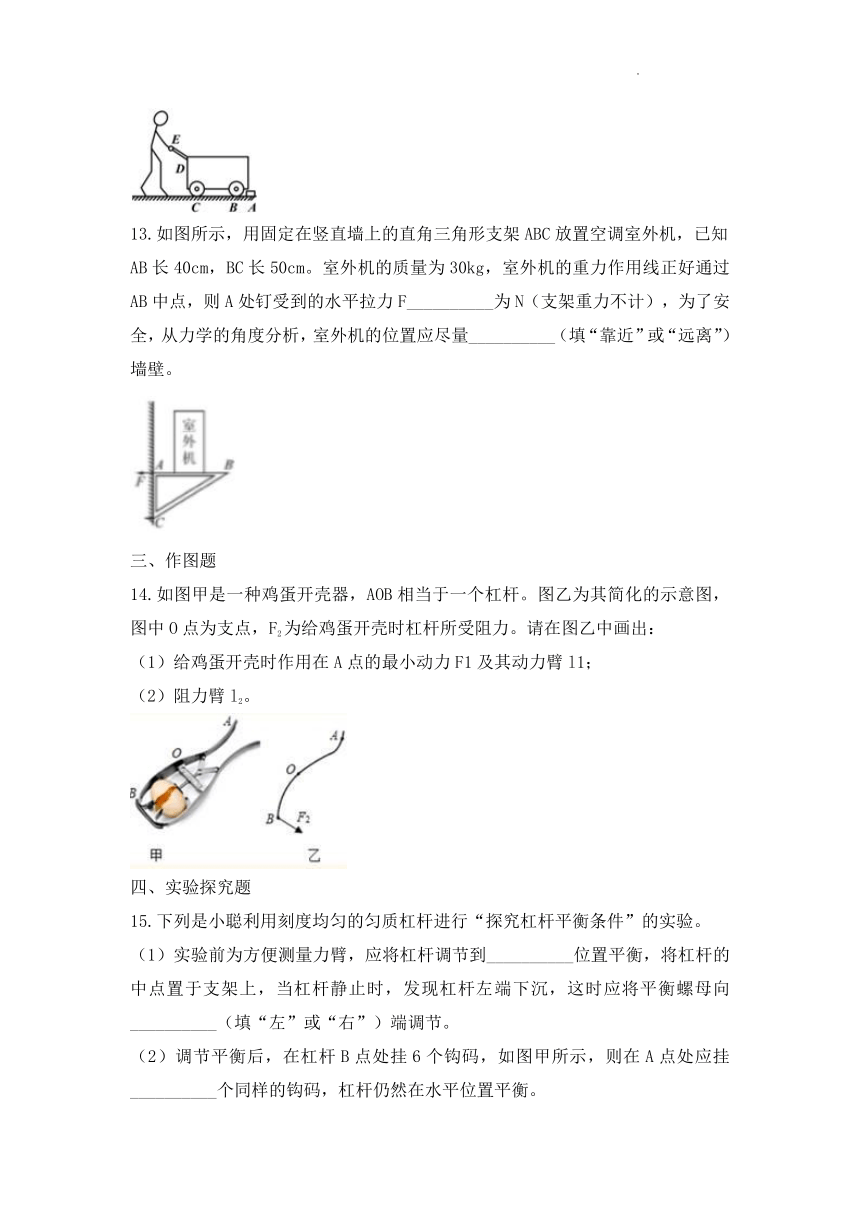

12.如图中一辆装满货物的手推车。当前轮遇到障碍物A时，售货员向下压扶手，这时手推车可看作杠杆，支点是__________（填字母）点；当后轮遇到障碍物时，售货员向上提扶手，这时支点是__________，与前轮遇到障碍物时相比，此时较__________（填“省”或“费”）力。
13.如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F__________为N（支架重力不计），为了安全，从力学的角度分析，室外机的位置应尽量__________（填“靠近”或“远离”）墙壁。
三、作图题
14.如图甲是一种鸡蛋开壳器，AOB相当于一个杠杆。图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。请在图乙中画出：
（1）给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1；
（2）阻力臂l2。
四、实验探究题
15.下列是小聪利用刻度均匀的匀质杠杆进行“探究杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到__________位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（填“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂__________个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的示数填入下表。
动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
（ ） 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是____________________
16.如图是“利用杠杆测量石块密度”的实验。
（1）在实验前，杠杆静止在如图甲所示的位置，此时杠杆处于__________（填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向__________调节，这样做的目的是__________，并消除杠杆自重对实验的影响。
（2）在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积__________石块的体积。
（3）将石块从溢水杯中取出，擦干后放入另一相同小桶B中，将装有水和石块的A、B两个小桶分别挂在调好的杠杆两端，移动小桶在杠杆上的位置，直到杠杆在水平位置恢复平衡，如图丙所示。此时小桶A、B的悬挂点距支点分别为13cm和5cm，若不考虑小桶重力，则石块密度的测量值为__________kg/m3；若考虑小桶重力，石块的实际密度将比上述测量值__________
五、计算题
17.如图所示，独轮车车斗内的煤受到的总重力为900N，可视为作用于A点。车轴为支点，将车把抬起时，作用在车把向上的力为多大？
18.如图甲是前臂平伸用手掌拖住铅球时的情形。我们可将图甲简化成如图乙所示的杠杆，不计自重。若铅球质量m=3kg，OA=0.03m，OB=0.30m，求此时肱二头肌对前臂产生的拉力F1
大小。（取g=10N/kg)
参考答案
1.D
2.D
3.B
4.B
5.B
6.B
7.A
8.B
9.B
10.A；50000
11.费；小于
12.C；B；省
13.200；靠近
14.
15.水平；右；4；3.8；弹簧测力计没有竖直向下拉；
16.平衡；右；便于测量力臂；等于；2.6×103；偏大
17.270N
18.300N
