2021-2022学年度强化训练人教版物理九年级全册第十九章生活用电同步测评试题（含答案解析）

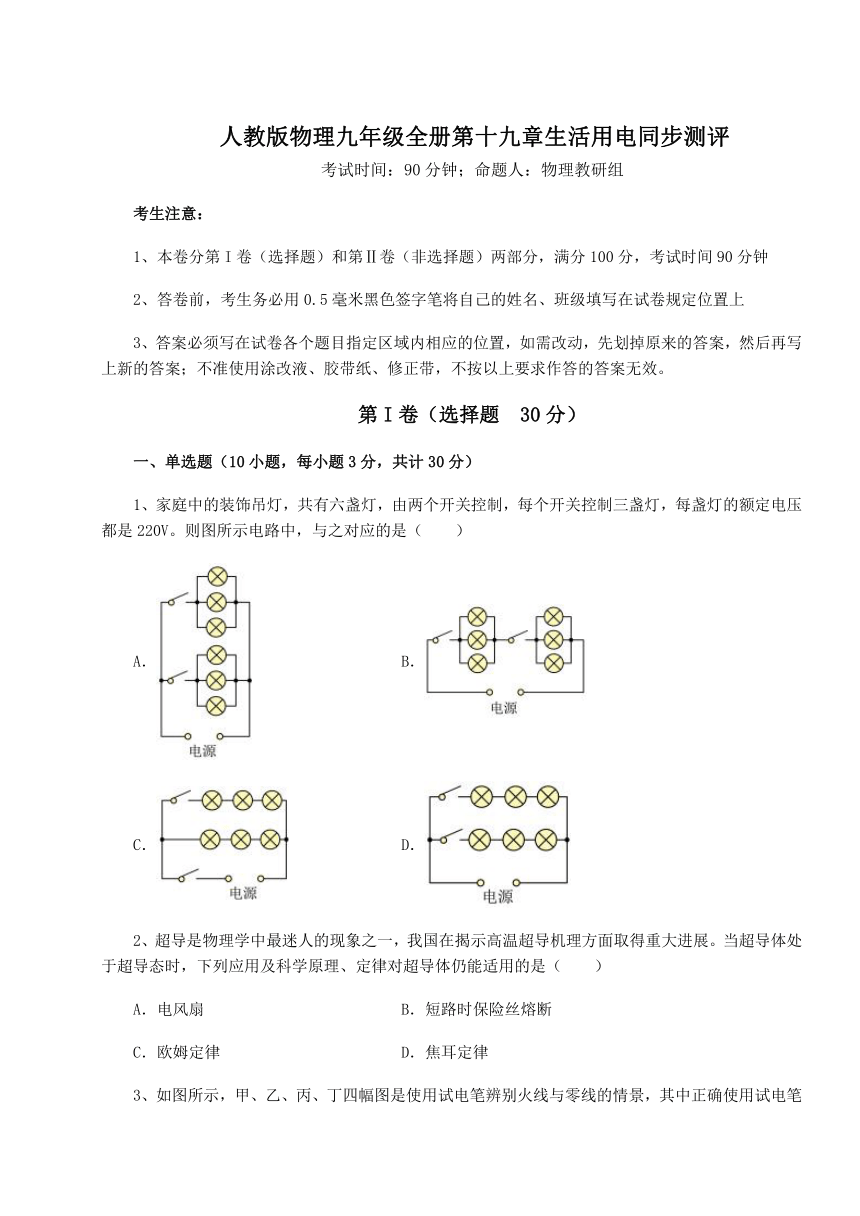

人教版物理九年级全册第十九章生活用电同步测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．
2、超导是物理学中最迷人的现象之一，我国在揭示高温超导机理方面取得重大进展。当超导体处于超导态时，下列应用及科学原理、定律对超导体仍能适用的是（　　）
A．电风扇 B．短路时保险丝熔断
C．欧姆定律 D．焦耳定律

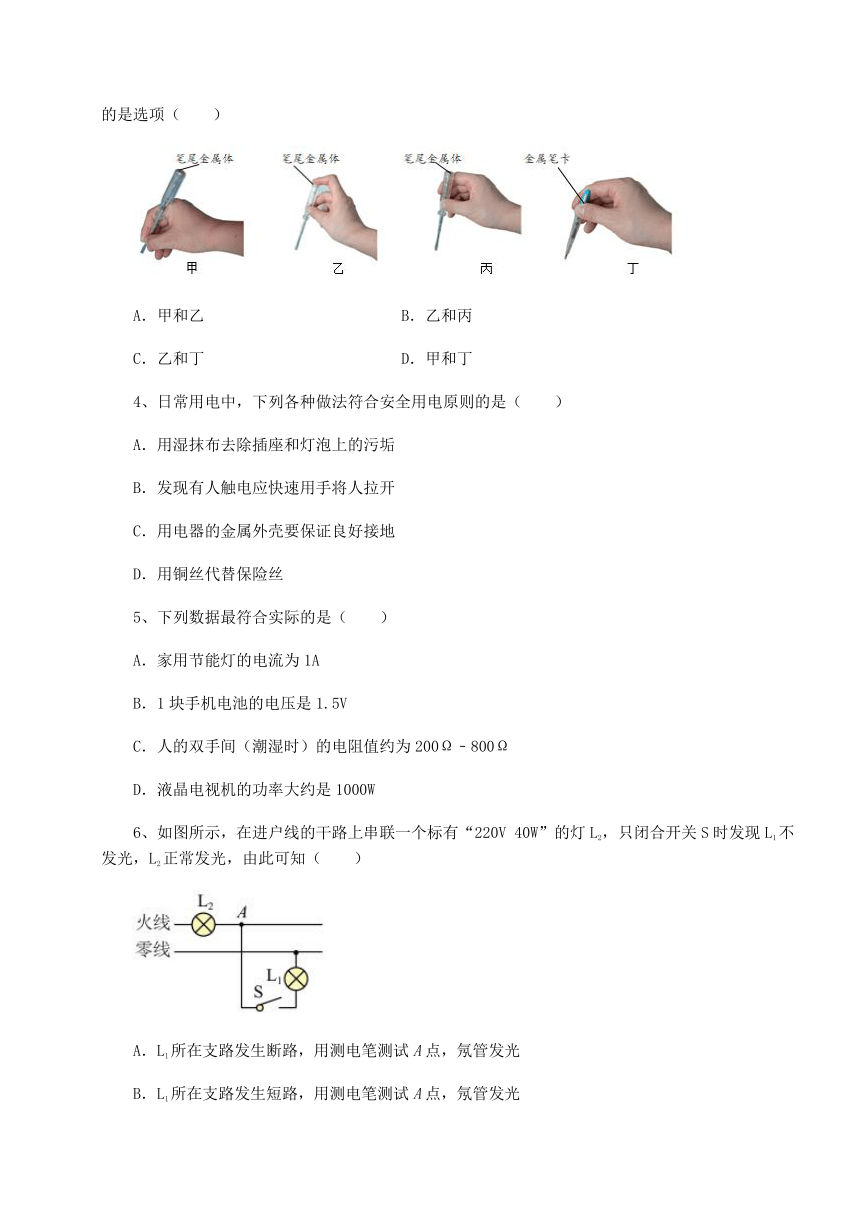

3、如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（　　）
A．甲和乙 B．乙和丙
C．乙和丁 D．甲和丁
4、日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢
B．发现有人触电应快速用手将人拉开
C．用电器的金属外壳要保证良好接地
D．用铜丝代替保险丝
5、下列数据最符合实际的是（　　）
A．家用节能灯的电流为1A
B．1块手机电池的电压是1.5V
C．人的双手间（潮湿时）的电阻值约为200Ω﹣800Ω
D．液晶电视机的功率大约是1000W
6、如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（　　）
A．L1所在支路发生断路，用测电笔测试A点，氖管发光
B．L1所在支路发生短路，用测电笔测试A点，氖管发光
C．L1所在支路发生断路，用测电笔测试A点，氖管不发光
D．L1所在支路发生短路，用测电笔测试A点，氖管不发光
7、下列电现象的描述中错误的是（　　）
A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW
8、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（　　）
A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．这个插座的火线和零线原来就相接触形成了短路
D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
9、下列生活中常见数据符合实际的是（　　）
A．人体电阻为1Ω B．人体感觉到舒适的环境温度为37℃
C．人体安全的电压不高于36V D．新型火箭发动机的机械效率可以达到100%
10、小刚家的电路简化后如图所示，由该电路可知（　　）
A．开关要串接在火线与灯泡L之间的
B．电能表是用来直接测量用电器总功率的
C．电路中的电视机和电冰箱正常工作时是串联的
D．空气开关自动切断电路，一定是因为电路出现了短路
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，他家同时工作的用电器总功率不能超过______W，当电路中电流过大时，______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用；单独接入某用电器工作一段时间，电能表的转盘2min转过20圈，该用电器的实际电功率是______W。
2、一节干电池电压是______V，我国家庭电路电压是______V，家里的电灯、电视、电冰箱等家用电器的连接方式是______联，对人体安全电压是______。
3、家中电灯与控制它的电键之间是 ______连接的（选填“串联”或“并联”），每多使用一盏照明电灯，总电阻会 ______（选填“变大”、“不变”或“变小”）。导体两端的电压是导体中自由电荷做______的原因。
4、如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路__________，使空气开关跳闸；可以用__________来判断插孔接的是火线还是零线。
5、我国家庭电路的电压为______V，对人体的安全电压是不高于______V．家庭电路中用电器与电器之间的连接方式是______联，而用电器与开关之间是______联的。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1=21欧，R2=18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
2、如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
3、从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
4、小刚家的配电板上使用的电能表标有“220V 6A”字样．夜间通常使用的电器有5盏40W的日光灯和一台功率为130W的电视机．因夜间寒冷，小刚的爸爸想把一台红外线暖炉插上电源取暖，暖炉的铭牌如图所示，你认为该暖炉能再插上电源使用吗？
-参考答案-
一、单选题
1、A
【解析】
【详解】
由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路，故A符合题意，BCD不符合题意。
故选A。
2、A
【解析】
【详解】
假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等；而保险丝是用电流的热效应工作的，电阻为零，保险丝不能用超导体制作；电阻为零，欧姆定律、焦耳定律不能使用，故A符合题意，BCD不符合题意。
故选A。
3、C
【解析】
【详解】
使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金属体，故甲、丙错误，乙、丁正确。
故选C。
4、C
【解析】
【详解】
A．湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电，不符合安全用电原则，故A错误，不符合题意；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，将人拉开不符合安全用电原则，故B错误，不符合题意；
C．金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合安全用电的原则，故C正确，符合题意；
D．用铜丝代替保险丝，发生事故时不能及时熔断，不符合安全用电原则，故D错误，不符合题意。
故选C。
5、C
【解析】
【详解】
A．家用节能灯的功率较小，电流为0.1A，故A不符合实际；
B．1块手机电池的电压是3.7V，故B不符合实际；
C．人的双手间（潮湿时）的电阻值电阻减小，约为200Ω﹣800Ω，故C符合实际；
D．液晶电视机的功率大约是100W，故D不符合实际。
故选C。
6、D
【解析】
【详解】
AC．假设L1所在支路发生断路，只闭合开关S时，根据电流的流向可知，没有电流流过L2，L2不发光，这与题意不符合，假设不成立，不是L1所在支路发生断路；故A、C不符合题意；
BD．假设L1所在支路发生短路，只闭合开关S时，根据电流的流向可知，有电流流过L2，L2发光，并且L2两端的电压为220V，灯L2的额定电压为220V，L2正常发光，L1不发光，这与题意相符合，假设成立，是L1所在支路发生短路，用测电笔测试A点，因为A点再灯泡L2的右侧与零线接触，所以氖管不发光，故B不符合题意，D符合题意。
故选D。
7、C
【解析】
【详解】
A．人的双手间干燥时的电阻约1000～5000Ω，人的双手间潮湿时的电阻0.2kΩ～0.8kΩ，故A正确，不符合题意；
B．家用节能灯正常发光时的功率在20W左右，通过的电流
故B正确，不符合题意；
C．照明电路中的灯泡是并联的，将开关放在干路上即可同时控制四只灯泡的亮和灭，故C错误，符合题意；
D．家用空调工作时功率很大，一般在2kW左右，故D正确，不符合题意。
故选C。
8、B
【解析】
【详解】
A．若这个用电器的插头与插座没有形成良好接触，即处于断路状态，则用电器不工作，不会影响室内其它用电器，故A错误；
BD．将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，说明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大。而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大，而是短路引起的，故B正确，D错误；
C．若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故C错误。
故选B。
9、C
【解析】
【详解】
A．通常情况下，人体的电阻约为104~105Ω，故选A不符合题意；
B．人体的正常温度约为37摄氏度，而人体感觉到舒适的环境温度约为26摄氏度，故B不符合题意；
C．不高于36V的电压对人体而言是安全电压，故C正确；
D．发动机在工作时，会有热量损失，所以机械效率不可能达到100%，故D不符合题意。
故选C。
10、A
【解析】
【详解】
A．家庭电路中控制灯泡的开关应该串联接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故A符合题意；
B．电能表是测量家庭电路中用电器消耗电能的仪表，故B不符合题意；
C．电路中的电视机和电冰箱互不影响，独立工作，是并联的，故C不符合题意；
D．空气开关自动切断电路，是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路，故D不符合题意。
故选A。
二、填空题
1、4400 空气开关 200
【详解】
[1]由电能表的参数可知，电能表工作电压是220V，允许通过的最大电流为20A，他家同时工作的用电器最大总功率
[2]空气开关在电流过大时会自动切断电路，从而保护用电器或人身安全，而漏电保护器在人体接触火线时迅速切断电流，避免出现触电事故。
[3]电能表的转盘转过30圈消耗电能
该用电器实际功率
2、1.5 220 并 不高于36V
【详解】
[1]一节干电池的电压为1.5伏。指的是电池正、负极材料在化学反应过程中产生的电位差，标准电池的标准电压是1.5V。
[2]我国家庭电路使用的是频率为50Hz的交流电，其标准电压为220V。
[3]家里的电灯、电视、电冰箱等家用电器在工作时互不影响，且能够独立工作，所以它们是并联的。
[4]经验表明：只有不高于36V的电压对人体才是安全的。
3、串联 变小 定向移动
【详解】
[1]家中为了控制电灯的通断，电灯与控制它的电键之间是串联的。
[2]每多使用一盏照明电灯，相当于增大了导体的横截面积，电路的总电阻就会变小。
[3]电压是形成电流的原因，导体两端的电压是导体中自由电荷做定向移动的原因。
4、短路 试电笔/测电笔
【详解】
[1]若不慎有水溅入旁边的插座里，会使火线和零线直接相连，会造成短路，电路中电流过大，使空气开关跳闸。
[2]用测电笔来辨别火线与零线，使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。
5、220 36 并 串
【详解】
[1]在我国，家庭电路的电压为220V。
[2]大量经验和事实表明，不高于36V的电压对人体是安全的。
[3]家中电视机、电冰箱、电灯等用电器是互不影响的，所以它们之间的连接方式是并联的，但用电器的开关需要控制用电器，所以开关与用电器串联。
三、计算题
1、5.2A 保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝
【详解】
（1）由并联电路电压的特点知道，电源电压是：U=U1 =I1 R1 =2.4A×21Ω=50.4V，
所以，通过R2 的电流是：I2 =U/R2=50.4V/18Ω=2.8A，
因为并联电路干路总电流等于各支路的电流之和，所以通过保险丝A的电流是： I=I1 +I2 =2.4A+2.8A=5.2A；
（2）根据表格中数据和以上计算知道：I=5.2A＞5A，I1= 2.4＜3A，I2 =2.8A＜3A，所以保险丝A会熔断，应选择直径为1.26mm的保险丝．
点睛：本题考查的是并联电路电流、电压的规律以及保险丝熔断的条件，即电路电流超过保险丝的熔断电流保险丝会熔断，难度不大．
2、 (1)5.2A；(2)A，1.26mm
【详解】
(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压
U=I1R1=2.4A×21Ω=50.4V
通过R2的电流
那么通过A保险丝的电流
I=I1+I2=2.4A+2.8A=5.2A
(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。
答：(1)流过A保险丝的电流为5.2A；
(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。
3、 50A 2A 4.25×105W 680W 比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【解析】当时，电路中的电流为
电路上损失的电功率为
当时，电路中的电流为
电路上损失的电功率为
比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
答：输电电流分别为50A、2A，线路上损失的电功率分别为4.25×105W、680W，比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【点睛】先根据分别求出两种方式的输电电流,再利用求出两种方式线路上损失的电功率,然后比较得出结论。
4、不能使用该暖炉．
【解析】由电能表所标的“220V 6A”可知，该电能表允许接入电路的最大总功率为P＝UI＝220V×6A＝1320W，当将暖炉接入电路时，电路中的总功率为P总＝130W＋5×40W＋1100W＝1430W＞1320W，故不能再使用该暖炉．
