2021-2022学年度强化训练人教版物理九年级全册第十五章电流和电路专题测试试题（精选）（有解析）

人教版物理九年级全册第十五章电流和电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B．
C． D．
2、两个正在发光的灯泡，当取掉其中一个后，另一个灯泡还能继续发光，则这两个灯泡原来的连接方式是（　　）
A．一定是串联
B．一定是并联
C．可能串联，也可能是并联
D．可能是并联

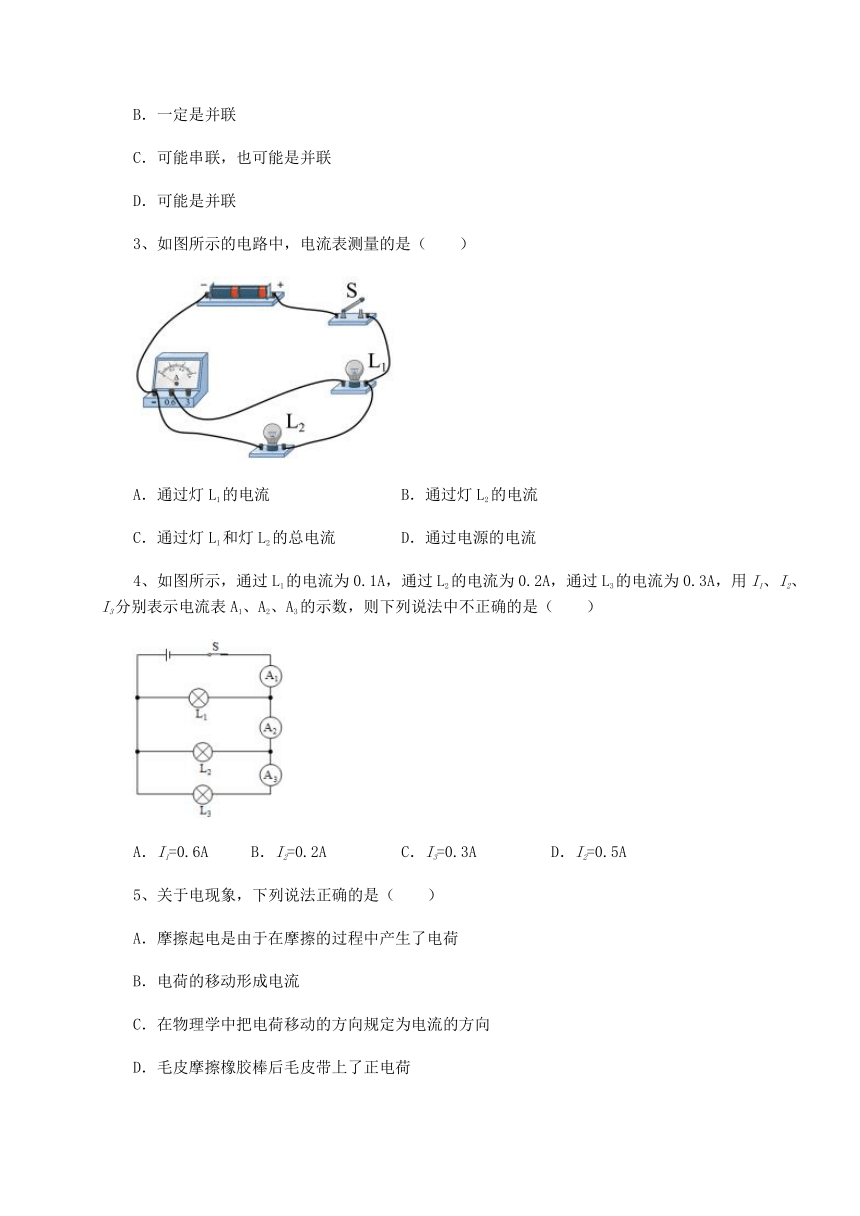

3、如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
4、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A
5、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷

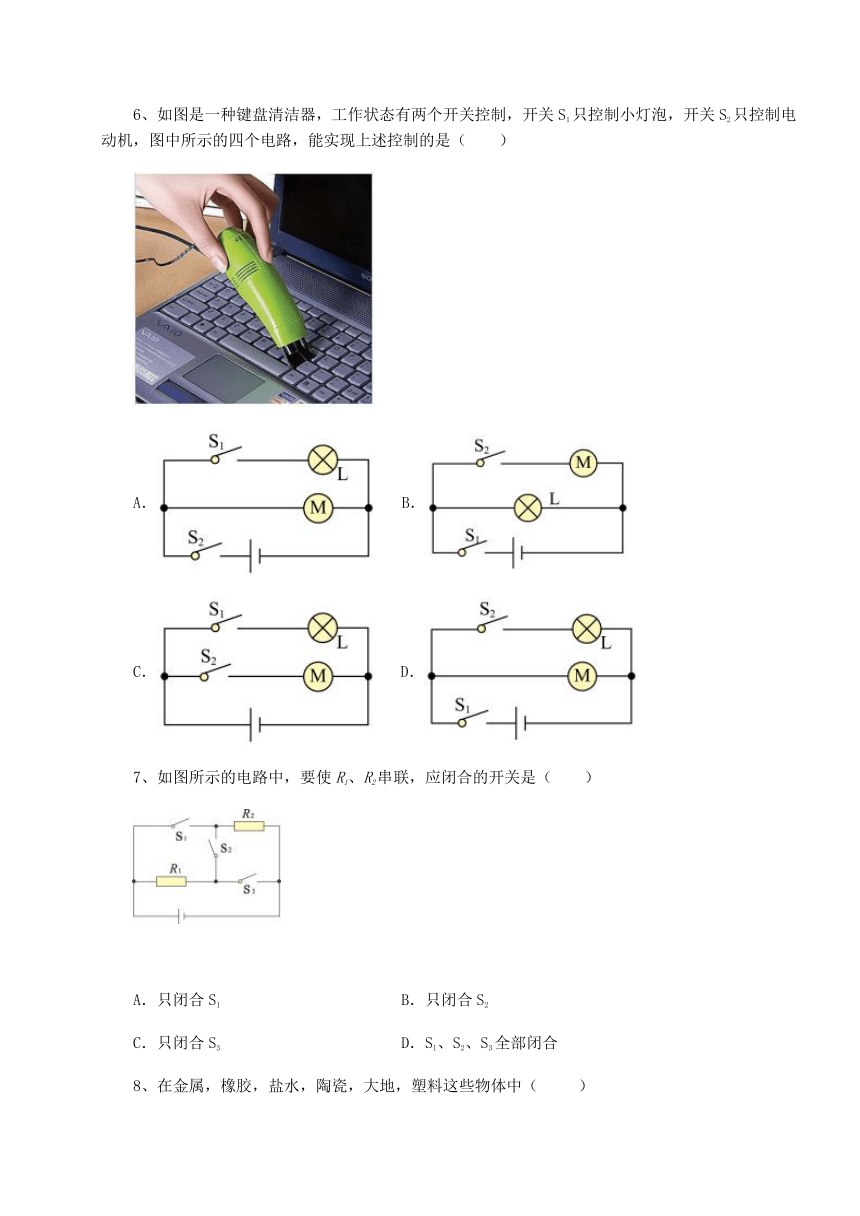

6、如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（　　）
A． B．
C． D．
7、如图所示的电路中，要使R1、R2串联，应闭合的开关是（　　）
A．只闭合S1 B．只闭合S2
C．只闭合S3 D．S1、S2、S3全部闭合

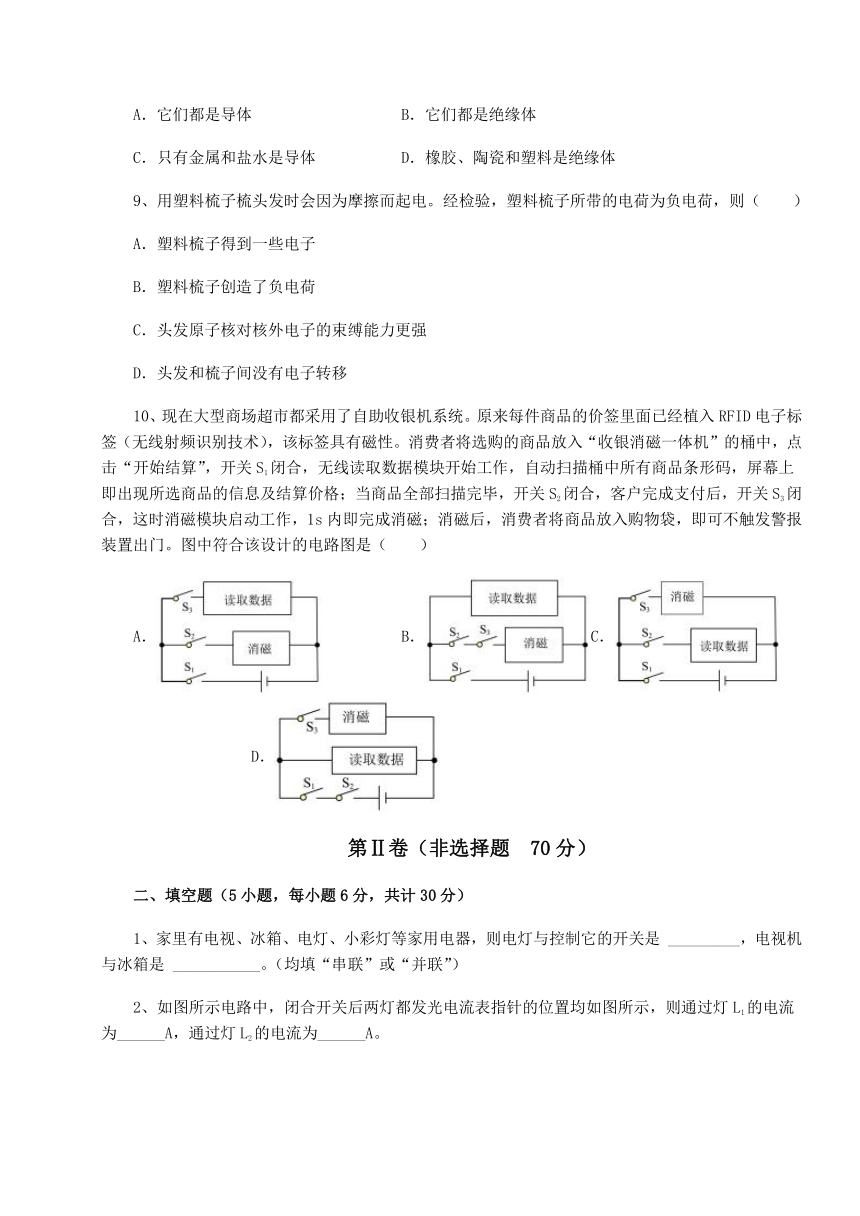

8、在金属，橡胶，盐水，陶瓷，大地，塑料这些物体中（ ）
A．它们都是导体 B．它们都是绝缘体
C．只有金属和盐水是导体 D．橡胶、陶瓷和塑料是绝缘体
9、用塑料梳子梳头发时会因为摩擦而起电。经检验，塑料梳子所带的电荷为负电荷，则（　　）
A．塑料梳子得到一些电子
B．塑料梳子创造了负电荷
C．头发原子核对核外电子的束缚能力更强
D．头发和梳子间没有电子转移
10、现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B．C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、家里有电视、冰箱、电灯、小彩灯等家用电器，则电灯与控制它的开关是 _________，电视机与冰箱是 ___________。（均填“串联”或“并联”）

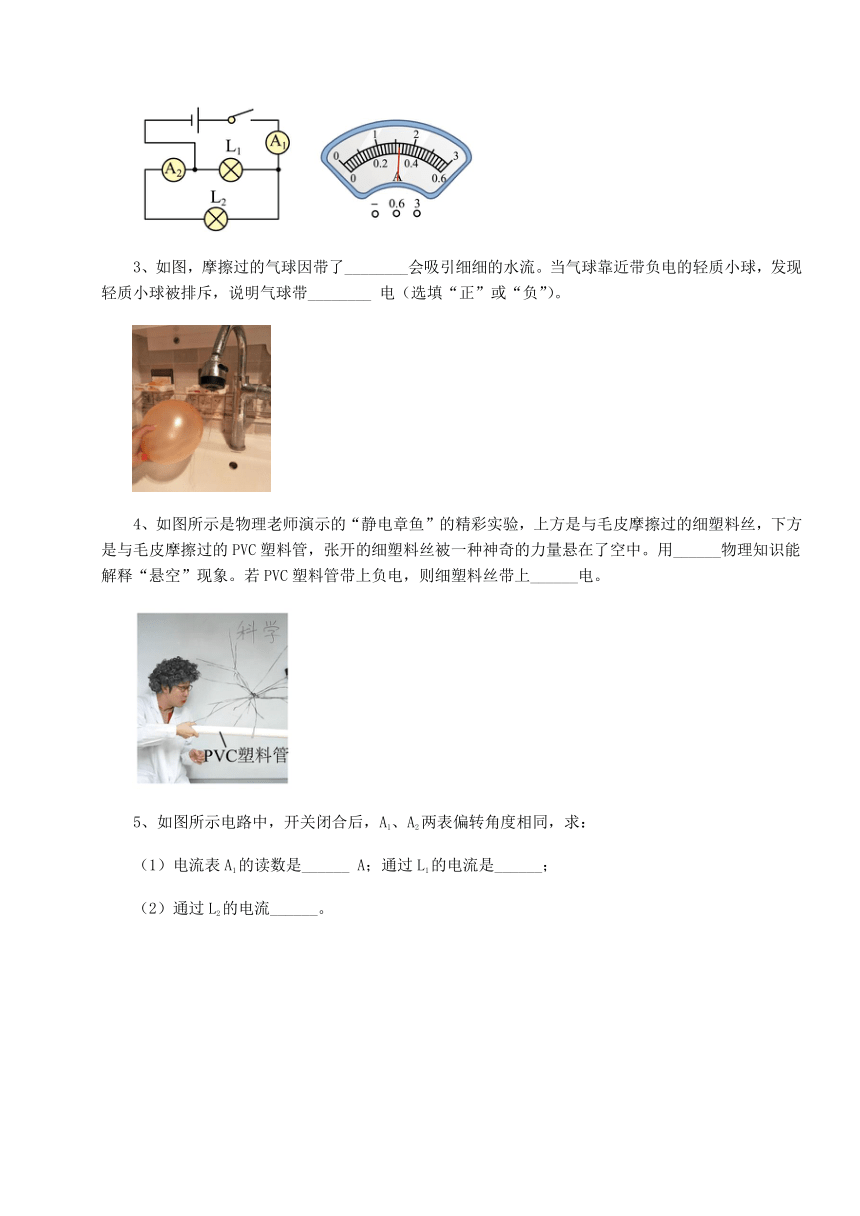

2、如图所示电路中，闭合开关后两灯都发光电流表指针的位置均如图所示，则通过灯L1的电流为______A，通过灯L2的电流为______A。
3、如图，摩擦过的气球因带了________会吸引细细的水流。当气球靠近带负电的轻质小球，发现轻质小球被排斥，说明气球带________ 电（选填“正”或“负”）。
4、如图所示是物理老师演示的“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电，则细塑料丝带上______电。
5、如图所示电路中，开关闭合后，A1、A2两表偏转角度相同，求：
（1）电流表A1的读数是______ A；通过L1的电流是______；
（2）通过L2的电流______。
三、计算题（4小题，每小题10分，共计40分）
1、50秒内通过该导体横截面的电荷量为10库，求通过该导体的电流I。
2、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：
（1）通过L1的电流是？
（2）通过L2的电流是？
（3）通过L3的电流是？
3、甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图，电源电压恒为3V，R是阻值为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图像如图乙所示。当污染指数在50以下为轻度污染，50~100之间为中度污染，100以上为重度污染。求：
(1)污染指数为150时，电路中的电流为多少？
(2)电压表示数0.5V时，污染指数为多少？
4、在5min内通过导体横截面的电荷量为30C，则通过该导体的电流是多少A？
-参考答案-
一、单选题
1、B
【解析】
【详解】
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
故选B。
2、B
【解析】
【详解】
由于两个正在发光的灯泡，当取掉其中一个后，另一个灯泡还能继续发光，说明两只灯泡互不影响，独立工作，所以，两只灯泡属于并联，故B符合题意，ACD不符合题意。
故选B。
3、A
【解析】
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
4、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
5、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
6、C
【解析】
【详解】
由开关S1只控制小灯泡，开关S2只控制电动机可知，S1与小灯泡串联，S2与电动机串联，故C符合题意，ABD不符合题意。
故选C。
7、B
【解析】
【详解】
要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R1、S2、R2、电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合。
故选B。
8、D
【解析】
【详解】
金属和大地、各种酸、碱、盐的水溶液容易导电，是常见的导体；陶瓷、塑料和橡胶不容易导电，是常见的绝缘体。故D符合题意，ABC不符合题意。
故选D。
9、A
【解析】
【详解】
用塑料梳子梳头发时会因为摩擦而起电，由题知，塑料梳子所带的电荷为负电荷，说明梳子在此过程中得到了电子，则头发在此过程中失去了电子，即部分电子从头发转移到梳子上，说明头发原子核对核外电子的束缚能力较弱。故A符合题意，BCD不符题意。
故选A。
10、B
【解析】
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
二、填空题
1、串联 并联
【详解】
[1]开关与它所控制的电灯是串联的，开关断开和闭合，分别控制电灯灭与亮。
[2]在家庭电路中，冰箱、电视机能独立工作且互不影响，则它们应并联在电路中。
2、1.28 0.32
【详解】
[1][2]由图可知，两个灯泡并联，电流表A1测量干路中的电流，电流表A2测量通过L2的电流，所以电流表A1的示数比电流表A2的示数大；因为两电流表指针位置相同，所以它们的量程不同，电流表A1的量程是0～3A，分度值为0.1A，电流表示数IA1=1.6A；电流表A2的量程是0～0.6A，分度值是0.02A，电流表读数IA2=0.32A；灯泡L2的电流
I2=IA2=0.32A
灯泡L1的电流
I1=IA1-IA2=1.6A-0.32A=1.28A
3、电 负
【详解】
[1]带电体可以吸引轻小物体，摩擦过的气球会吸引细细的水流，说明摩擦使气球带上了电荷。
[2]当气球靠近带负电的小球，小球被排斥，根据电荷间的相互作用规律可知气球带负电。
4、同种电荷相互排斥 负
【详解】
[1]上方是与毛皮摩擦过的细塑料丝，塑料丝带上了电荷，下方是与毛皮摩擦过的PVC塑料管，PVC塑料管也带上了电荷，此时悬空，说明是同种电荷相互排斥。
[2]由于塑料丝和PVC塑料管带了同种电荷，PVC塑料管带上负电，则细塑料丝带上负电。
5、2 0.4A 1.6A
【详解】
（1）[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L1支路电流，由并联电路的电流特点可知，A1的示数应大于A2的示数，而两电流表的表针偏转相同，所以，电流表A1选用的是0~3A量程，示数为，电流表A2选用的是0~0.6A量程，示数为。
（2）[3]根据并联电路电流的规律可知，通过灯L2的电流为
三、计算题
1、0.2A
【详解】
解：50秒内通过该导体横截面的电荷量为10库，通过该导体的电流为
答：通过该导体的电流为0.2A。
2、（1）0.4A；（2）0.5A；（3）0.3A
【详解】
解： （3）由电路图知道，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流，所以，通过灯L3的电流
I3＝IA3＝0.3A
（2）根据并联电路电流规律知道，通过灯L2的电流
I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A
（1）通过灯L1的电流
I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A
答：（1）通过L1的电流是0.4A；
（2）通过L2的电流是0.5A；
（3）通过L3的电流是0.3A。
3、 (1)0.1A；(2)50
【详解】
解：(1)由图象乙可知，污染指数为150时，观察乙图
电路中电流
(2)电压表示数0.5V时，则
U0=0.5V
则
UR=U-U0=3V-0.5V=2.5V
此时电路中的电流
根据
可得
由图乙可知，R为50Ω时污染指数为50。
答：(1)污染指数为150时，电路中的电流为0.1A；
(2)电压表示数0.5V时，污染指数为50。
4、0.1
【详解】
解：据Q=It知，通过该导体的电流
答：通过该是导体的电流是0.1A。
