人教版九年级全一册 20.3 电磁铁 电磁继电器 一课一练
一、单选题

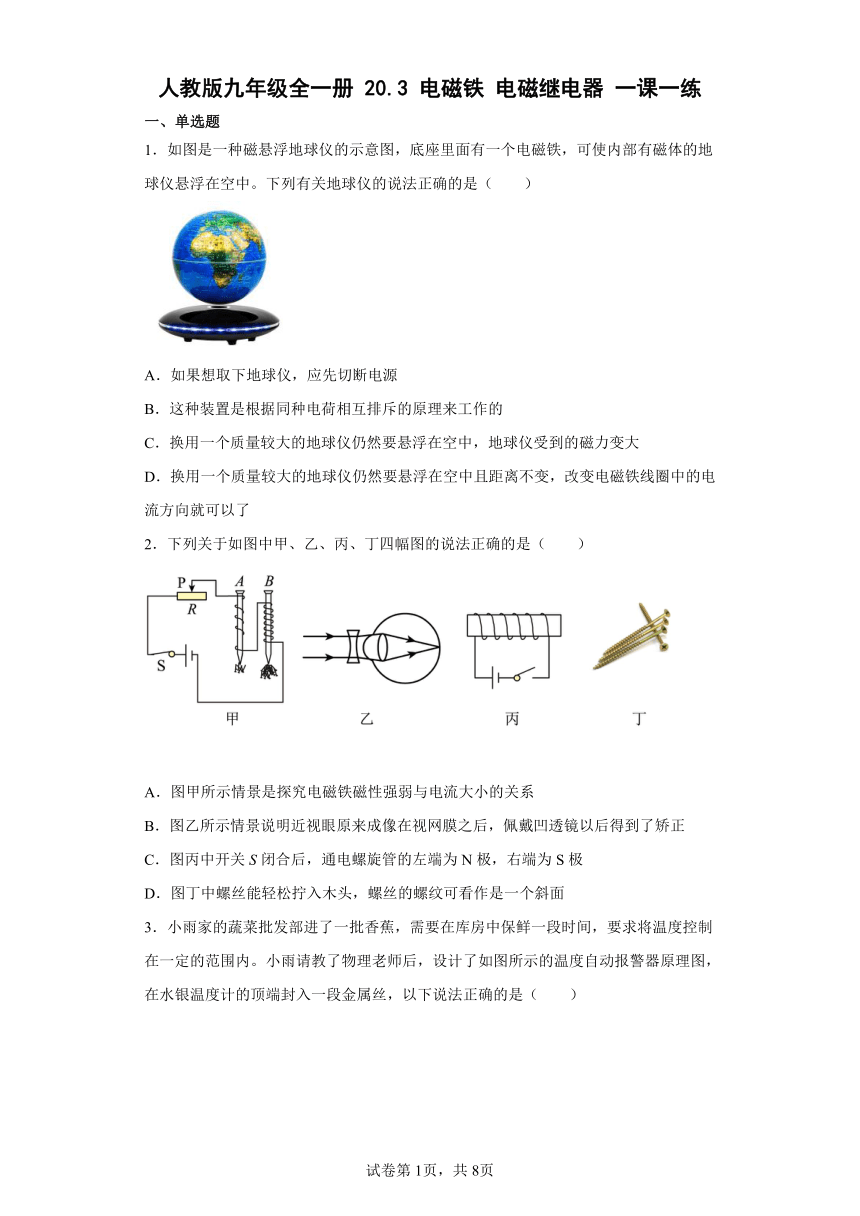

1．如图是一种磁悬浮地球仪的示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。下列有关地球仪的说法正确的是（　　）
A．如果想取下地球仪，应先切断电源
B．这种装置是根据同种电荷相互排斥的原理来工作的
C．换用一个质量较大的地球仪仍然要悬浮在空中，地球仪受到的磁力变大
D．换用一个质量较大的地球仪仍然要悬浮在空中且距离不变，改变电磁铁线圈中的电流方向就可以了
2．下列关于如图中甲、乙、丙、丁四幅图的说法正确的是（　　）
A．图甲所示情景是探究电磁铁磁性强弱与电流大小的关系
B．图乙所示情景说明近视眼原来成像在视网膜之后，佩戴凹透镜以后得到了矫正
C．图丙中开关S闭合后，通电螺旋管的左端为N极，右端为S极
D．图丁中螺丝能轻松拧入木头，螺丝的螺纹可看作是一个斜面

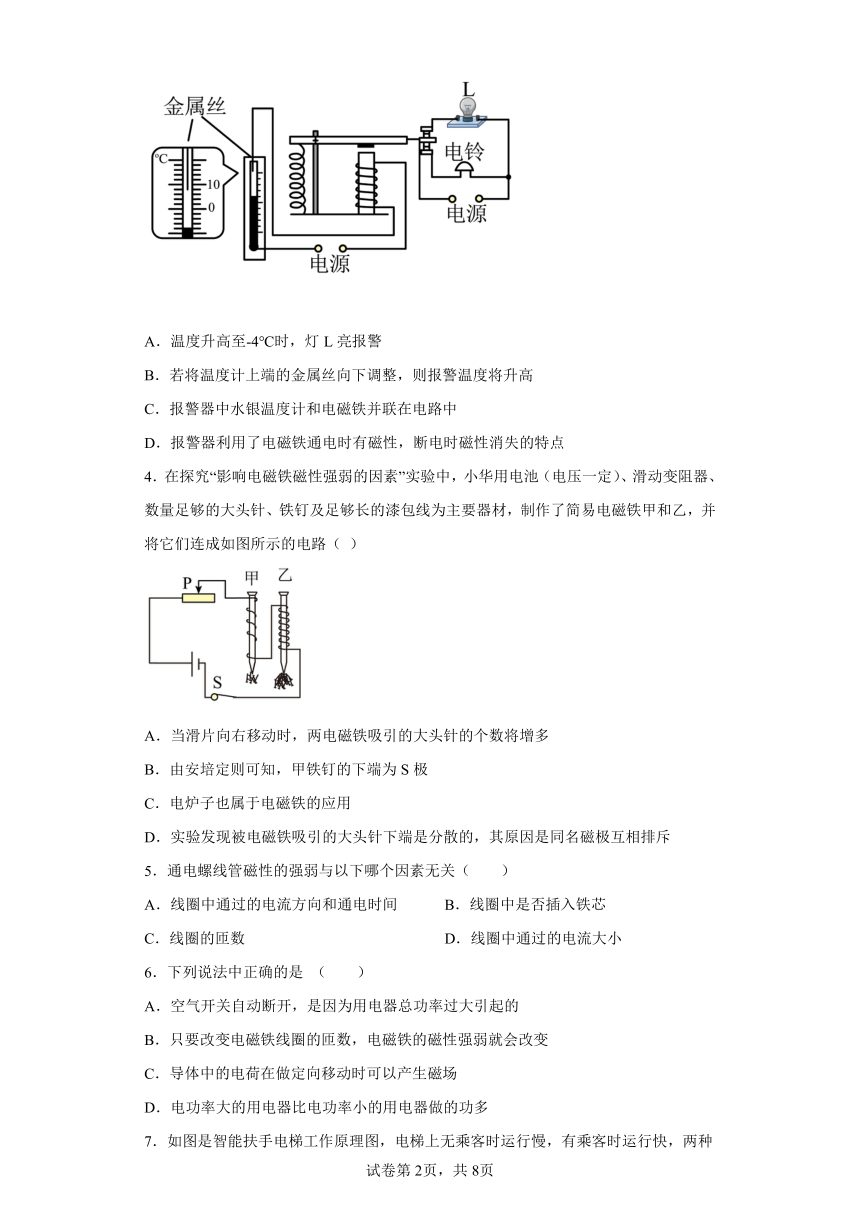

3．小雨家的蔬菜批发部进了一批香蕉，需要在库房中保鲜一段时间，要求将温度控制在一定的范围内。小雨请教了物理老师后，设计了如图所示的温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（　　）
A．温度升高至-4℃时，灯L亮报警
B．若将温度计上端的金属丝向下调整，则报警温度将升高
C．报警器中水银温度计和电磁铁并联在电路中
D．报警器利用了电磁铁通电时有磁性，断电时磁性消失的特点
4．在探究“影响电磁铁磁性强弱的因素”实验中，小华用电池（电压一定）、滑动变阻器、数量足够的大头针、铁钉及足够长的漆包线为主要器材，制作了简易电磁铁甲和乙，并将它们连成如图所示的电路（ ）
A．当滑片向右移动时，两电磁铁吸引的大头针的个数将增多
B．由安培定则可知，甲铁钉的下端为S极
C．电炉子也属于电磁铁的应用
D．实验发现被电磁铁吸引的大头针下端是分散的，其原因是同名磁极互相排斥
5．通电螺线管磁性的强弱与以下哪个因素无关（　　）
A．线圈中通过的电流方向和通电时间 B．线圈中是否插入铁芯
C．线圈的匝数 D．线圈中通过的电流大小
6．下列说法中正确的是 （　　）
A．空气开关自动断开，是因为用电器总功率过大引起的
B．只要改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变
C．导体中的电荷在做定向移动时可以产生磁场
D．电功率大的用电器比电功率小的用电器做的功多

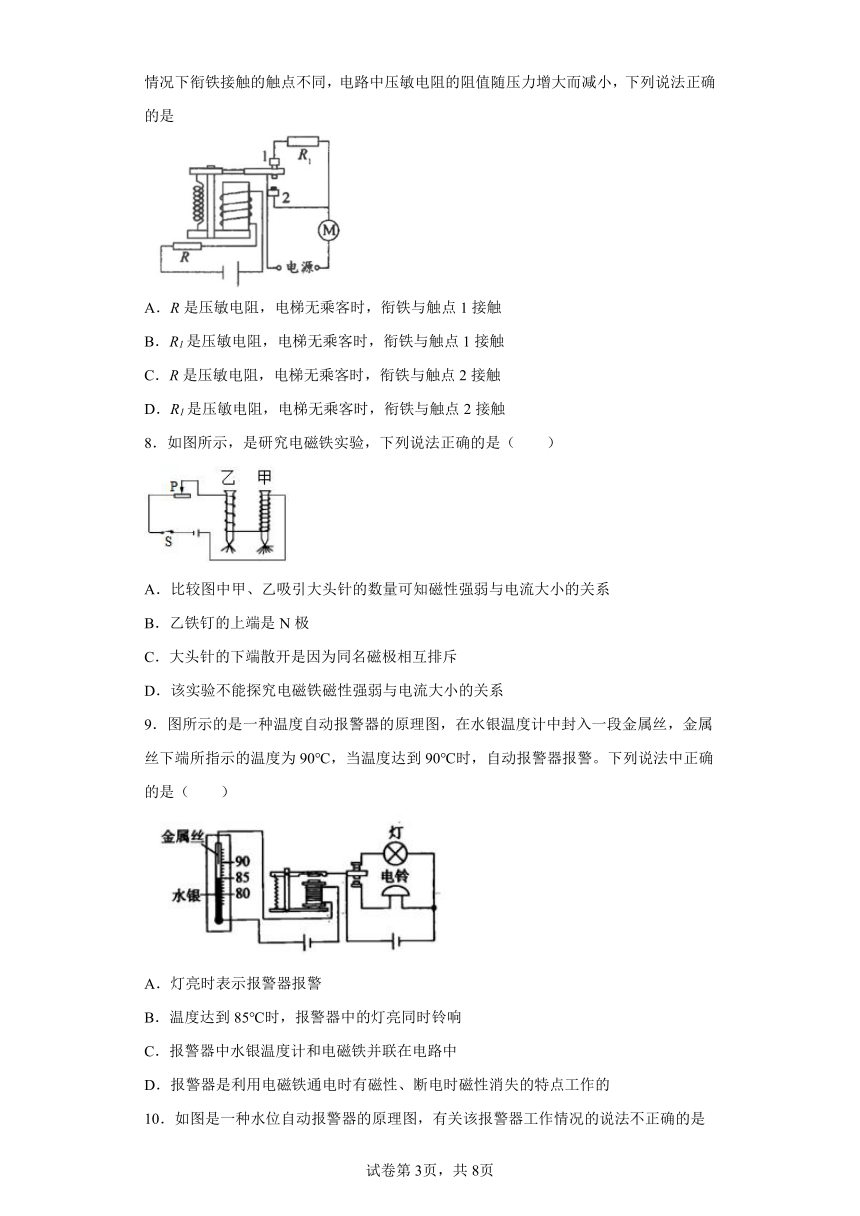

7．如图是智能扶手电梯工作原理图，电梯上无乘客时运行慢，有乘客时运行快，两种情况下衔铁接触的触点不同，电路中压敏电阻的阻值随压力增大而减小，下列说法正确的是
A．R是压敏电阻，电梯无乘客时，衔铁与触点1接触
B．R1是压敏电阻，电梯无乘客时，衔铁与触点1接触
C．R是压敏电阻，电梯无乘客时，衔铁与触点2接触
D．R1是压敏电阻，电梯无乘客时，衔铁与触点2接触
8．如图所示，是研究电磁铁实验，下列说法正确的是（　　）
A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系
B．乙铁钉的上端是N极
C．大头针的下端散开是因为同名磁极相互排斥
D．该实验不能探究电磁铁磁性强弱与电流大小的关系
9．图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，当温度达到90℃时，自动报警器报警。下列说法中正确的是（　　）
A．灯亮时表示报警器报警
B．温度达到85℃时，报警器中的灯亮同时铃响
C．报警器中水银温度计和电磁铁并联在电路中
D．报警器是利用电磁铁通电时有磁性、断电时磁性消失的特点工作的
10．如图是一种水位自动报警器的原理图，有关该报警器工作情况的说法不正确的是（　　）
A．该报警器红灯是报警灯，工作时必须依靠水的导电性，且水位必须到达B
B．该报警器的红、绿灯不会同时亮
C．当水位没有达到B时，电磁铁没有磁性，只有绿灯亮
D．增大右侧电源电压可以增加电磁铁的磁性
二、填空题

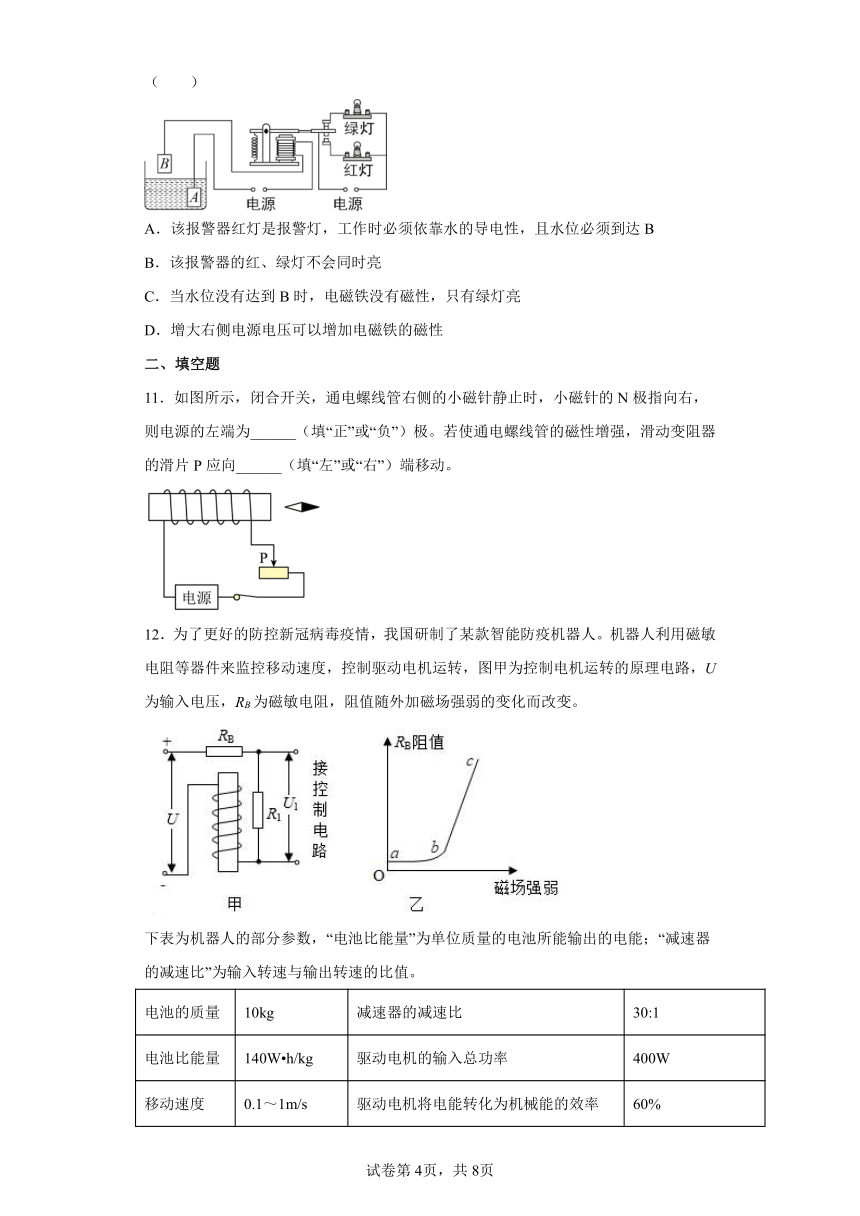

11．如图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的N极指向右，则电源的左端为______（填“正”或“负”）极。若使通电螺线管的磁性增强，滑动变阻器的滑片P应向______（填“左”或“右”）端移动。
12．为了更好的防控新冠病毒疫情，我国研制了某款智能防疫机器人。机器人利用磁敏电阻等器件来监控移动速度，控制驱动电机运转，图甲为控制电机运转的原理电路，U为输入电压，RB为磁敏电阻，阻值随外加磁场强弱的变化而改变。
下表为机器人的部分参数，“电池比能量”为单位质量的电池所能输出的电能；“减速器的减速比”为输入转速与输出转速的比值。
电池的质量 10kg 减速器的减速比 30:1
电池比能量 140W h/kg 驱动电机的输入总功率 400W
移动速度 0.1～1m/s 驱动电机将电能转化为机械能的效率 60%
（1）图甲中电磁铁是利用_________工作的；
（2）电磁铁上端的磁极是________极（选填“N”或“S”）。
（3）若机器人以最大速度沿水平路面匀速直线运动21min，此过程机器人受到的阻力为______N，消耗的电能占电池所能输出总电能的_______%。
（4）控制电机运转的磁敏电阻阻值随磁场强弱变化的图线如图乙，当磁敏电阻在正常工作区时，即使图甲电路中输入电压U发生改变，R1两端电压U1都能维持在某一定值附近微小变化，从而使控制电路中的电机稳定转动，则磁敏电阻的正常工作区对应图乙中____（选填“ab”或“bc”）段，已知无磁场时RB的阻值为200Ω，R1的阻值为400Ω，线圈电阻忽略不计，当U为24V时，处在磁场中的RB电功率为0.32W，则R1两端的电压U1是__________V。

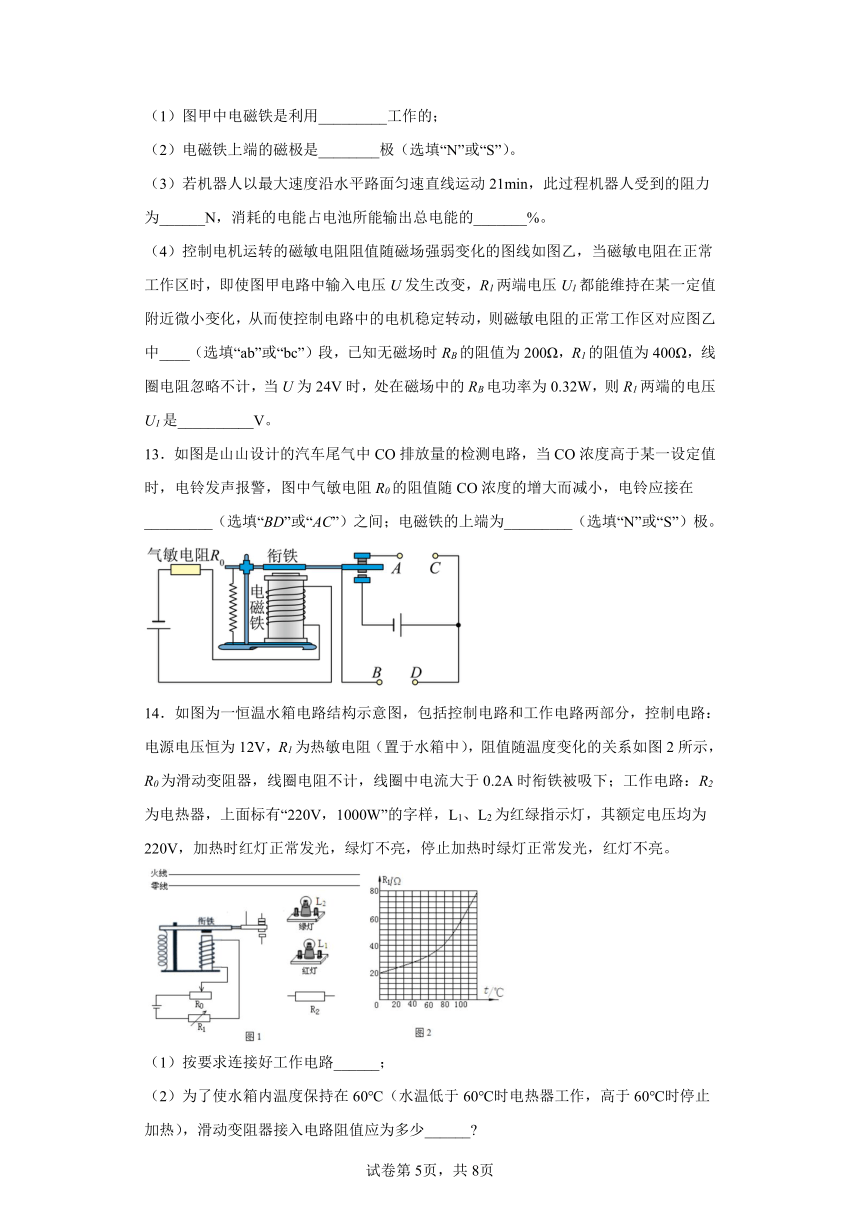

13．如图是山山设计的汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R0的阻值随CO浓度的增大而减小，电铃应接在_________（选填“BD”或“AC”）之间；电磁铁的上端为_________（选填“N”或“S”）极。
14．如图为一恒温水箱电路结构示意图，包括控制电路和工作电路两部分，控制电路：电源电压恒为12V，R1为热敏电阻（置于水箱中），阻值随温度变化的关系如图2所示，R0为滑动变阻器，线圈电阻不计，线圈中电流大于0.2A时衔铁被吸下；工作电路：R2为电热器，上面标有“220V，1000W”的字样，L1、L2为红绿指示灯，其额定电压均为220V，加热时红灯正常发光，绿灯不亮，停止加热时绿灯正常发光，红灯不亮。
（1）按要求连接好工作电路______；
（2）为了使水箱内温度保持在60℃（水温低于60℃时电热器工作，高于60℃时停止加热），滑动变阻器接入电路阻值应为多少______
（3）水箱内装有质量为6kg，20℃的冷水，电热器正常工作20min后自动停止加热，求电热器的加热效率______；
（4）为了使恒温水箱内设定的温度降低一些，除了可以将R0的阻值调大之外，还可以采取______的办法。
15．如图是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。只利用此装置可以研究电磁铁磁性强弱与______是否有关。闭合开关S后，发现电磁铁吸引起少量大头针。为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以将滑动变阻器滑片向______移动。（选填“左”或“右”）
三、综合题
16．如图甲是某电热水器的电路图。其中 U=3V，R2 为可调电阻；R1 为热敏电阻，其阻值随温度变化的关系如图乙所示；R3 为电阻丝加热器；R1 和R3 均置于水箱中，继电器线圈电阻忽略不计。当继电器线圈中的电流达到 0.04A 时，继电器的衔铁会被吸下。
(1)热水器中水的温度升高时，热敏电阻的阻值 R1 将______（选填“变大”、“变小”或“不变”）。工作电路中的 a 端应接线______（选填“火”或“零”）；
(2)当继电器线圈中的电流为 0.03A，指示灯______灯发光（选填“红”或“绿”）；
(3)如果将热水器中的最高水温设置为 80℃，R2 的阻值应该调至多大______？R1 在 1min 内产生的热量是多少______？
17．图甲是一款深受人们喜爱的便携式充电喷雾小风扇（部分参数如表），具有只扇风不喷雾和既扇风又喷雾两档工作状态。
喷雾小风扇部分参数
输出电压 4V
喷雾功率 4W
出风功率 4W
电池容量 6000mAh
(1)小风扇喷出的水雾在空气中发生了_____（填物态变化的名称），从周围吸热，起到降温作用。
(2)图乙是小风扇喷雾时水位自动报警器的工作原理图，当水箱内的水位较低时，红灯亮报警，请结合图说明其工作原理。_____。
(3)小风扇在只扇风状态下工作10分钟消耗的电能是多少？_____
(4)商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时，通过计算判断他们的宣传与实际是否相符。_____
18．为延长蔬果保鲜时间，某同学帮助菜农设计了蔬果保鲜仓库的自动制冷装置.装置如图甲所示，控制电路中电源电压恒定，R1为热敏电阻，R2阻值为5Ω，电磁铁线圈阻值忽略不计；R1阻值随温度的变化关系如图乙所示.当温度升高到5℃时，控制电路中电流达到100mA，衔铁吸下，制冷器启动工作；当电流降至37.5mA时，衔铁弹回，工作电路断开，制冷器停止工作，如此进行间歇性循环工作.图丙为工作电路断开，制冷器停止工作，如此进行间歇性循环工作.图丙为工作电路某1小时内制冷器功率与时间的关系图。
请完成下列问题：
（1）温度升高时，热敏电阻R1的阻值将______（选填“增大”或“减小”）；
（2）请在控制电路中加一个电压表，使得温度升高时，电压表示数变大，应加在______（选填“R1”或“R2”）两端；
（3）求该装置所控制的最低温度（请写出过程）；( )
（4）求一小时内，工作电路制冷器消耗的总电能；( )
（5）如果要提高该装置所控制的最低温度，应将R2的阻值_______（选填“增大”或“减小”），此时最高温和最低温的温度差______（选填“增大”、“减小”或“不变”），理由是______。
19．如图甲所示为一恒温箱温控电路，控制电路电压为3V。R为热敏电阻（置于恒温箱内），阻值随温度变化的关系如图乙所示。恒温箱温控电路工作原理是：加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热。（电磁铁线圈电阻不计）
（1）图中所示状态，电路处于______状态（填“加热”或“未加热”）；
（2）电阻R′有什么作用？作用1：______；作用2：______；
（3）恒温箱的温度为100℃时，继电器线圈中的电流达到20mA，衔铁被吸合，此时电阻R′两端的电压是多少______？
试卷第2页，共2页
试卷第1页，共1页
参考答案：
1．C
【详解】
A．当磁悬浮地球仪停止工作时，应先“拿开球体”再“切断电源”，防止地球仪在重力作用下会落下来而摔坏，故A错误；
B．因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的，故B错误；
C．因为球体在空中静止，处于平衡状态，所以球体受力平衡，即重力和磁力大小相等，故换用一个质量较大的地球仪时，重力增大，磁力也增大，故C正确；
D．磁悬浮地球仪中的电磁铁是利用电流的电磁效应工作的，改变电磁铁线圈中的电流方向，磁力方向改变，变为相互吸引，无论地球仪的质量怎么变化，底座与地球仪之间距离减小，都不能悬停，故D错误。
故选C。
2．D
【详解】
A．图甲所示情景两个线圈串联，通过的电流相等，线圈匝数不同，可以探究电磁铁磁性强弱与线圈匝数的关系，故A错误；
B．近视眼看物体时，物体成像在视网膜之前，用对光线具有发散作用的凹透镜进行矫正，故B错误；
C．通电螺线管能产生磁场，磁场的方向满足右手定则，故右端为N极，故C错误；
D．图丁中螺丝能轻松拧入木头，螺丝的螺纹可看作是一个斜面，利用斜面省力费距离，故D正确。
故选D。
3．D
【详解】
AD．由图知道，温度达到8℃时，水银和金属丝接通，由于水银和金属丝都是导体，所以控制电路接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮，报警器是利用了水银导电、水银热胀冷缩的性质、电磁铁通电时有磁性，断电时无磁性等特点，故A错误，D正确；
B．由图知道，若将温度计上端的金属丝向下调整，则报警温度将降低，故B错误；
C．由图知道，报警器的电磁铁和水银温度计依次连接在控制电路中，两者是串联的，故C错误。
故选D。
4．D
【详解】
A．当滑片向右移动时，滑动变阻器的阻值增大，电路中的电流变小，两电磁铁的磁性减弱，吸引大头针的个数减少；故A不符合题意；
B．根据安培定则，用右手握住甲电磁铁，四指指向电流的方向，大拇指指向甲电磁铁的下端为N极，故B不符合题意；
C．电炉子工作时，电流通过电热丝做功，消耗的电能转化为内能，没有应用电磁铁，故C不符合题意；
D．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故D符合题意。
故选D。
5．A
【详解】
通电螺线管磁性的强弱与以下因素有关：与电流的大小，磁场的大小，有无插入铁芯有关；故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】
A．电路中发生短路故障时，空气开关也自动断开，故A错误；
B．影响电磁铁磁性强弱的因素和电流的强弱、线圈的匝数和铁芯的有无有关，所以改变电磁铁线圈的匝数，电磁铁的磁性强弱不一定会改变，故B错误；
C．电荷定向移动可以产生电流，电流的周围存在磁场，故C正确；
D．功率是描述做功快慢的物理量，用电器的功率越大，只能说明用电器做功越快，故D错误。
故选C。
7．A
【详解】
由图可知，R在控制电路上，因此R是压敏电阻
电梯无乘客时，压力减小，压敏电阻的阻值增大，控制电路中电流减小，电磁铁磁性变弱，则衔铁被松开，与触点1接触，则电阻R1与电动机串联，电动机两端电压减小，通过电动机的电流变小，电动机转速变慢，使电梯运动变慢．
故A正确．
8．C
开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极；物体能够吸引铁、钴、镍等物质，说明该物体具有磁性，有磁性的物体叫做磁体；影响电磁铁磁性强弱的因素主要有电流的大小、线圈的匝数、铁芯的有无，在研究过程中和分析实验结论时，都要注意控制变量法的运用，这样才能得出具有普遍意义的规律。
【详解】
A．图中甲乙两个电磁铁串联，所以通过的电流相等；甲吸引的大头针多，说明它的磁性强，进一步观察发现，甲的线圈匝数比乙的线圈匝数多，由此可知：当通过的电流相同时，电磁铁的线圈匝数越多，其磁性越强，故A错误；
B．根据右手螺旋定则可知，乙铁钉的下端是N极，其上端是S极，故B错误；
C．大头针被磁化，同一端的磁性相同，互相排斥，所以大头针的下端散开，故C正确；
D．该实验也能探究电磁铁磁性强弱与电流大小的关系，移动滑动变阻器的滑片可以改变电流大小，比较甲或乙前后吸引大头针的多少可得出结论，故D错误。
故选C。
9．D
【详解】
A．如图，当温度达到90℃时，电磁继电器电路接通，电磁铁产生磁性，吸引衔铁向下运动，接通电铃，自动报警器报警，灯不亮，故A错误；
B．如图，当温度达到85℃时，电磁继电器电路断开，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，接通灯，灯亮，故B错误；
C．温度计在这里相当于一个开关，报警器中水银温度计和电磁铁串联在电路中，故C错误；
D．达到90℃或以上时，连通继电器电路，电磁铁有磁性，吸引衔铁向下运动；低于90℃时，断开继电器电路，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，故D正确。
故选D。
10．D
【详解】
A．由图可知，当水位达到B时，控制电路形成通路，电磁铁产生磁性，将衔铁吸下，动触点与下方静触点闭合，红灯亮，所以报警器红灯是报警灯，工作时必须依靠水的导电性，且水位必须到达B，故A正确，不符合题意；
B．由图可知，动触点不可能和上下方两个静触点同时接触，所以，该报警器的红、绿灯不会同时亮，故B正确，不符合题意；
C．当水位没有达到B时，控制电路断路，电磁铁没有磁性，动触点与上方静触点闭合，只有绿灯亮，故C正确，不符合题意；
D．本装置中有两个电路，控制电路和工作电路，电磁铁在控制电路中，增大右侧电源电压无法改变控制电路中的电流，电磁铁磁性不变，故D错误，符合题意。
故选D。
11． 正 右
【详解】
[1]小磁针N极指向右，根据磁极间的相互作用可知通电螺线管右侧为N极，根据右手定则可知通电螺线管电流方向如下
可知电源左侧为正极。
[2]根据电路图可知滑动变阻器右侧电阻接入电路，若使通电螺线管磁性增强可通过增大电流的方式，根据欧姆定律可知电压不变时减小电阻可增大电流，故滑动变阻器滑片P应向右端移动。
12． 电流的磁效应 N 240 10 ab 16
【详解】
（1）[1]电磁铁通电时，有磁性，断电时，无磁性；所以电磁铁是利用电流的磁效应工作的。
（2）[2]由图电磁铁上导线电流的方向是从左到右，根据安培定则，右手的四指指向电流的方向，大拇指指向电磁铁的上端，则电磁铁上端的磁极是N极。
（3）[3][4]驱动电机的输入总功率为400W，由题驱动电机将电能转化为机械能的效率为60%，则驱动电机的机械功率为
机器人最大移动速度为1m/s，则当机器人以此速度匀速运动时，机器人受到的牵引力与阻力大小相等，则机器人受到的阻力
机器人匀速直线运动21min消耗的电能为
电池输出的总电能为
消耗的电能占电池所能输出总电能的百分百比为
（4）[5]由题可知磁敏电阻在正常工作区时，因为磁敏电阻RB比较稳定，R1两端电压U1能稳定在一定范围，所以磁敏电阻的正常工作区对应图乙中ab段。
[6]当U为24V时，电路中的电流为
RB电功率为0.32W，则带入公式
解得
由于磁敏电阻RB的阻值比较稳定，则
根据串联分压，电阻之比等于电压之比
可得U1=16V。
13． BD S
【详解】
[1]当CO浓度的增大时，气敏电阻的阻值变小，控制电路的电流变大，电磁铁磁性变强，吸引衔铁，BD所在的电路接通，电铃响，所以电铃应该接在BD之间。
[2]由图可知电磁铁正面中电流的方向向左，根据安培定则可以判断电磁铁的上端为S极。
14． 84% 降低电源电压
【详解】
(1)[1] L1、L2为红绿指示灯，其额定电压均为220V，加热时红灯正常发光，绿灯不亮，停止加热时绿灯正常发光，红灯不亮。如图所示
(2)[2]由图2可得，当温度为60℃时，热敏电阻阻值为
R1＝32Ω
则
滑动变阻器接入电路的阻值
(3)[3]冷水加热到60℃时吸收的热量为
消耗的电能
电热器的加热效率
(4)[4]要使恒温水箱内设定的温度降低，就要减小热敏电阻的阻值，而衔铁被吸下时线圈中的电流仍为0.2A，根据欧姆定律可得
所以要是电流不变，应增大或者减小，即降低电源电压。
15． 电流强度 左
【详解】
[1]由图中可知，移动滑动变阻器滑片的位置，可以改变滑动变阻器接入电路中阻值的大小，从而改变电路中电流的大小，故利用此装置可以用来探究电磁铁磁性强弱与电流强度是否有关。
[2]为了让电磁铁能吸引更多的大头针，应增大电磁铁的磁性，即要增大电路中的电流，应减小滑动变阻器接入电路中的阻值，故应将滑动变阻器的滑片向左移动。
16． 变小 火 红 60Ω 1.44J
【详解】
(1)[1]由图象乙可知，热水器中水的温度升高时，热敏电阻的阻值R1将变小。
[2]为了用电的安全，开关应控制火线，衔铁相当于开关，故a接火线。
(2)[3]当继电器线圈中的电流达到0.04A时，继电器的衔铁会被吸下；此时的电流为0.03A，衔铁不会被吸下，红灯和R3的并联电路接通，红灯亮。
(3)[4]当继电器线圈中的电流达到0.04A时，由可知，控制电路总电阻
由图示图象可知，80℃时R1的阻值为15Ω，则R2的阻值为
R2＝R总 R1＝75Ω 15Ω＝60Ω
[5]R1在1min内产生的热量为
17． 汽化 当水位降低到探针以下时，控制电路断开，电磁铁失去磁性，弹簧拉着衔铁弹回，红灯所在电路接通，则红灯亮 2400J 商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时与实际不相符
(1)物质由液态变为气态的过程叫汽化，汽化过程吸收热量。
(2)只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服弹簧的拉力，从而带动衔铁的动触点与静触点（常开触点）吸合；当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了在电路中的导通、切断的目的。
(3)根据求出风扇只扇风时10分钟所消耗的电能。
(4)先利用求出电池的能量，再利用公式的变形公式，可求出持续工作的时间。
【详解】
(1)小风扇喷出的水雾，其降温作用是通过水雾的汽化吸热而实现的。
(2)当水位降低到探针以下时，控制电路断开，电磁铁失去磁性，弹簧拉着衔铁弹回，红灯所在电路接通，则红灯亮。
(3)小风扇在只扇风时功率为4W，则工作10分钟所消耗的电能为
W=Pt=4W×600s=2400J
(4)电池的容量为
则一次充满电最多持续正常工作时间为
故商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时与实际不相符。
答：(1)小风扇喷出的水雾在空气中发生了汽化，从周围吸热，起到降温作用；
(2)当水位降低到探针以下时，控制电路断开，电磁铁失去磁性，弹簧拉着衔铁弹回，红灯所在电路接通，则红灯亮；
(3)小风扇在只扇风状态下工作10分钟消耗的电能是2400J；
(4)商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时与实际不相符。
【点睛】
本题考查了汽化现象，电磁继电器原理，电池容量，是一道综合题。
18． 减小 R2 2℃ 1.8kW·h 增大 增大 温度越高，R1阻值的变化越慢
【详解】
（1）[1]由图乙可知，温度升高时，热敏电阻R1的阻值会减小。
（2）[2]R1和R2串联，温度升高时，R1的阻值会减小，由串联电路分压规律可知，R1两端电压减小，R2两端电压增大，故电压表应并联在R2两端。
（3）[3]当电流达到100mA时，衔铁吸下，工作电路接听，此时电流为
I=100mA=0.1A
此时电路的总电阻为
R总=R1+R2=25Ω+5Ω=30Ω
由图乙可知,温度t=5℃时，电阻R2的阻值为25Ω，控制电路电源的电压为
U=IR总=0.1A×30Ω=3V
当电流为
I1=37.5mA=0.0375A
此时，衔铁弹回，制冷器停止工作，温度最低，此时电路中的总电阻为
可得到电阻R1的阻值为
由图乙可知，当R1=75Ω时，t=2℃,即控制的最低温度为2℃。
（4）[4]由图丙可知，一小时内，工作电路制冷器工作时间为
t=15min+10min+10min+10min=45min=0.75h
消耗的总电能为
W=Pt=2.4kW×0.75h=1.8kW·h
（5）[5][6][7]如果提高所控制的最低温度，即便R1阻值减小，则应使R2的阻值增大，此时温度差会变大，由图乙可知，温度越高，R1阻值变化越慢。
19． 加热 保护电路 调节温控箱的控制温度 2V
【详解】
（1）[1]图甲中，继电器的衔铁未被吸合，电热丝处于通路，所以电路处于加热状态。
（2）[2]由图甲知，滑动变阻器R′与热敏电阻R串联在电路中，而热敏电阻随温度升高而变小，当热敏电阻过小，则电路中电流过大，电路元件可能受损，此时变阻器R′可避免电路中的电流过大，起到保持电路的作用。
[3]因为变阻器R′与热敏电阻串联，所以通过调节滑片位置可改变变阻器接入电路的阻值，从而改变电路中的总电阻，从而控制衔铁的吸合或断开来控制工作电路，从而调节温控箱的控制温度。
（3）[4]由图乙知，温度为100℃时，热敏电阻的阻值R=50Ω，则热敏电阻两端的电压
UR=IR=0.02A×50Ω=1V
R′两端的电压
U′=U-UR=3V-1V=2V
答案第1页，共2页
