3.1.2 物联网中的传感与控制机制
3.1.2 物联网中的传感与控制机制
【项目练习】快速阅读教材P66，思考在使用共享单车的过程中，以下操作属于物联网网络架构的哪个层次？
1.利用二维码及传感技术收集和获取单车的信息；
2.通过移动网，无线网等网络方式将信息传递给平台、服务器；
3.服务器利用云计算等技术处理信息并对计算机下达指令，手机收集信息，自行车接受信息。
感知层
网络层
应用层
3.1.2 物联网中的传感与控制机制
【项目练习】物联网网络架构与技术特征之间的关系？
物联网技术特征
物联网网络架构
全面感知
可靠传递
智能处理
首要环节
3.1.2 物联网中的传感与控制机制

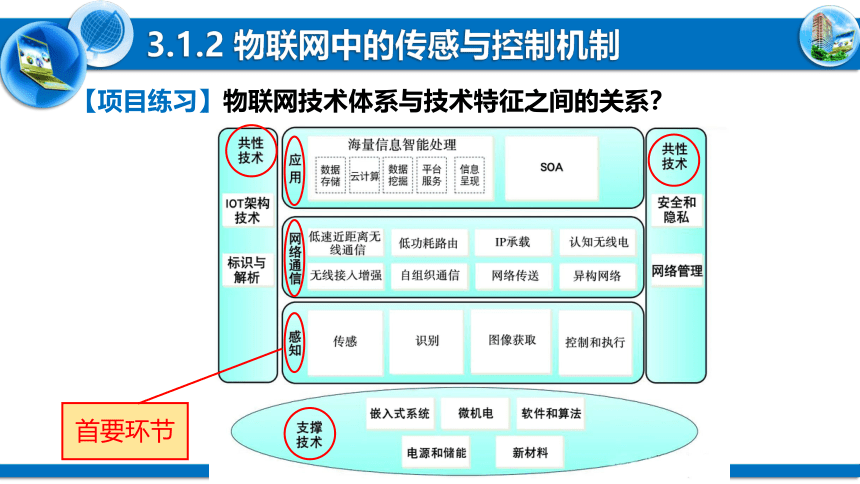

【项目练习】物联网技术体系与技术特征之间的关系？
【项目练习】快速阅读教材P67，根据流程图，思考下列问题：
1. 以声敏传感器为例，思考其组成元素和工作原理？
3.1.2 物联网中的传感与控制机制
非电学量
传感器件
电学量
被测量
电路参数
电量
敏感元件
转换元件
基本电路
辅助电源
声音、光线、温度…
【项目练习】快速阅读教材P68，思考下列问题：
1.以饭卡为例，分析刷饭卡的过程;
饭卡属于什么组件？有什么作用？
刷卡扣钱的机器设备属于什么组件？有什么作用？
2.射频识别技术体现的技术特征有哪些？
3.射频识别技术的优点是什么？
4.列举生活中常见的射频识别技术。
5.乘坐公交车有哪些方式？你觉得那种方式最方便？为什么？
3.1.2 物联网中的传感与控制机制

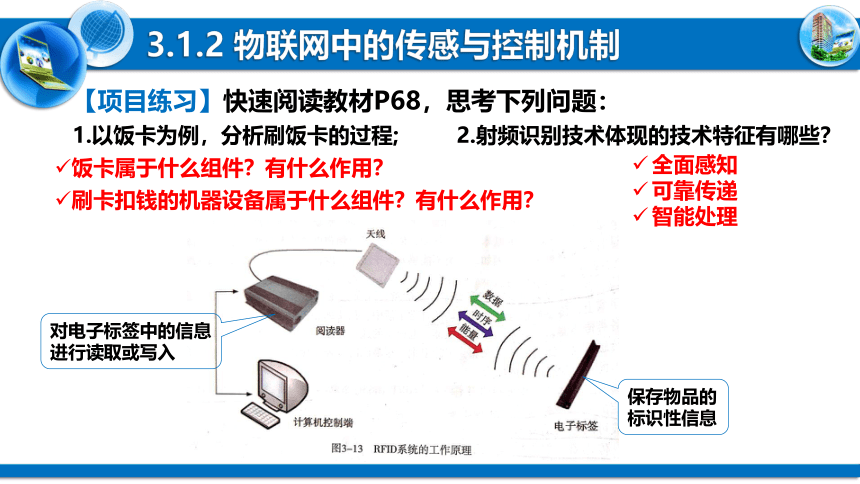

【项目练习】快速阅读教材P68，思考下列问题：
1.以饭卡为例，分析刷饭卡的过程; 2.射频识别技术体现的技术特征有哪些？
饭卡属于什么组件？有什么作用？
刷卡扣钱的机器设备属于什么组件？有什么作用？
3.1.2 物联网中的传感与控制机制
对电子标签中的信息进行读取或写入
保存物品的标识性信息
全面感知
可靠传递
智能处理
【项目练习】快速阅读教材P68，思考下列问题：
3.射频识别技术的优点是什么？
（1）非接触式识别
（2）能在恶劣环境中使用：能穿透雪、雾、冰、涂料、尘垢
（3）阅读速度快（大多数时候不到100毫秒）
4.列举生活中常见的射频识别技术。
5.乘坐公交车有哪些方式？你觉得那种方式最方便？为什么？
3.1.2 物联网中的传感与控制机制
3.1.2 物联网中的传感与控制机制
【项目练习】快速阅读教材P69，思考下列问题：
1.嵌入式系统的中心是？基础是？
以应用为中心，以计算机技术为基础。
2.嵌入式系统的特点是？
专用计算机系统 应用系统对功能、可靠性、成本、体积、功耗等有严格要求
3.嵌入式系统的作用是？
让物联网具有智能处理的能力、能够对物体实施智能控制。——P66
能够让设备具有智能，使他们具有学习与记忆的能力，能够按照使用者的喜好及所处环境作出回答。——P69
4..根据嵌入式系统的概念，结合生活经验，列举嵌入式系统在生活中的应用。
3.1.2 物联网中的传感与控制机制
【项目练习】快速阅读教材P69，思考下列问题：
4.根据嵌入式系统的概念，结合生活经验，列举嵌入式系统在生活中的应用。
手环
电子血压仪
导航仪
电话手表
3.1.2 物联网中的传感和控制机制
【项目练习】快速阅读教材P66-67，思考下列问题：
1.物联网中使用的以下技术手段主要体现了物联网的哪些技术特征？
2.属于物联网网络架构的哪个层次？
3.可划分为物联网哪个技术体系？
技术手段 技术特征 网络架构 技术体系
传感技术
一维条形码技术
二维码技术
射频识别技术
嵌入式系统技术
全面感知
全面感知
全面感知
全面感知、可靠传递、
智能处理
感知层
感知层
感知层
网络层
应用层
感知关键技术
感知关键技术
感知关键技术
网络通信技术
支撑技术
课堂小结
网络通信关键技术
全面感知
应用关键技术
感知关键技术
可靠传递
智能处理
物联网技术体系
物联网技术特征
物联网网络架构
2.物联网连接的是物理世界和( ) 。
A.现实世界 B.虚拟世界 C.信息世界 D.人类世界
3.利用RFID、传感器、二维码等随时随地获取物体的信息，指的是（ ）技术。
A.可靠传递 B.全面感知 C.智能处理 D.互联网
4.智慧班牌是智慧平台的数据呈现端，也是智慧平台数据的采集工具之一，例如课堂考勤，当学生佩戴电子学生证进入班级时，它就能自动登记该学生的考勤情况，并把信息上传到校园的考勤登记系统中。请问，这种数据采集方式应用了物联网中的哪种关键技术 ( )
A.传感技术 B.射频识别技术
C.嵌入式系统技术 D. Wi-Fi揍入技术
课堂练习
C
B
B
5.智能音箱是传统音箱升级的产物，是消费者用语音进行上网的一个工具，可以点播歌曲、上网购物或了解天气预报。它还可以对智能家居设备进行控制，比如打开窗帘、设置冰箱温度、提前让热水器升温等。这些功能的实现属于物联网中的( )。
A.感知层 B.网络层 C.应用层 D.逻辑层
6.智能手表属于一种智能穿戴设备，很多智能手表功能丰富，语音搜索、定位跟踪、心率监测.智能锻炼、睡眠质量监测…这些功能实现的基础是衡( )。
A.传感技术 B.射频识别技术
C.散入式系统技术 D.移动互联网技术
课堂练习
C
A
12.计算机技术的发展大约经历了三个阶段，依次是( )
①计算机与计算机对话；
②物体、环境与计算机对话；
③人和计算机对话。
A.③①② B.①③② C.②①③ D.③②①
13.条形码中的黑条和白条可以被特定的设备识读，转换成与计算机兼容的二进制信息，条和白条分别对应二进制数的( )。
A.“0”和“1”
B.“1”和“O”
C.“01”和“00”
D.“00”和“01”
课堂练习
A
B
7.二维码是自动识别中的一-项重要技术，也是物联网产业的关键、核心技术之一。我们所熟悉的共享单车，就是一种依托二维码的物联网应用。根据观察或使用的经验，思考并交流二维码技术在各行业中的应用。
物流业、生产制造业、交通、安防、票证等行业
8.根据物联网的定义，以及常见的物联网实例，说一说物联网的“物”的条件。
①要有相应信息的接收器; ②要有数据传输通路;
③要有一定的存储功能; ④要有处理运算单元(CPU);
⑤要有操作系统; ⑥要有专门的应用程序;
⑦要有数据发送器; ⑧遵循物联网的通信协议;
⑨在世界网络中有可被识别的唯一编号。
课堂练习——思考题
