第十八章　电功率
专题二　电路中的比例问题及图象问题

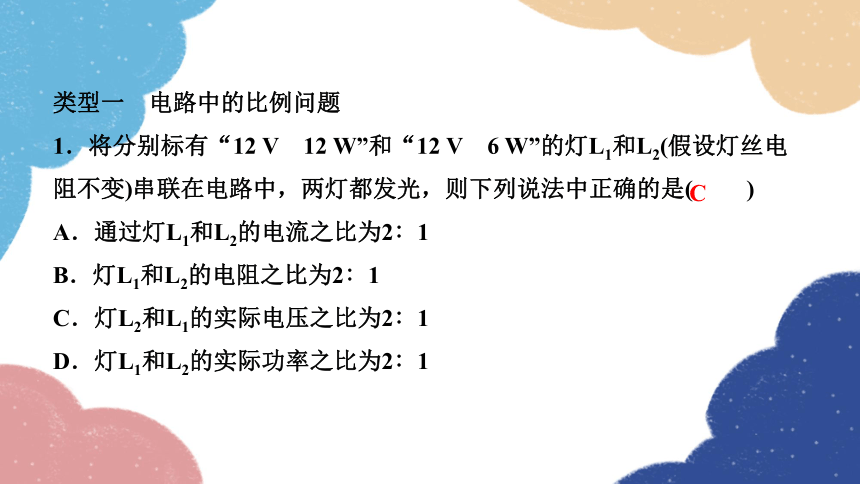

类型一　电路中的比例问题
1．将分别标有“12 V　12 W”和“12 V　6 W”的灯L1和L2(假设灯丝电阻不变)串联在电路中，两灯都发光，则下列说法中正确的是( )
A．通过灯L1和L2的电流之比为2∶1
B．灯L1和L2的电阻之比为2∶1
C．灯L2和L1的实际电压之比为2∶1
D．灯L1和L2的实际功率之比为2∶1
C

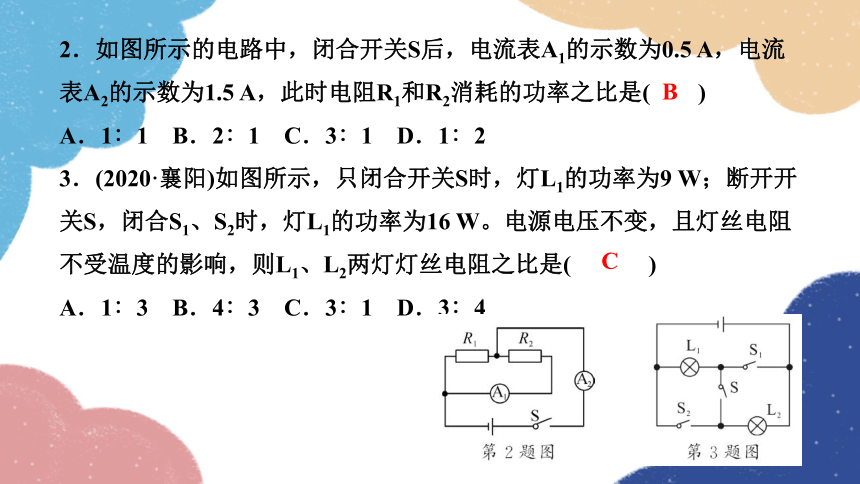

2．如图所示的电路中，闭合开关S后，电流表A1的示数为0.5 A，电流表A2的示数为1.5 A，此时电阻R1和R2消耗的功率之比是( )
A．1∶1 B．2∶1 C．3∶1 D．1∶2
3．(2020·襄阳)如图所示，只闭合开关S时，灯L1的功率为9 W；断开开关S，闭合S1、S2时，灯L1的功率为16 W。电源电压不变，且灯丝电阻不受温度的影响，则L1、L2两灯灯丝电阻之比是( )
A．1∶3 B．4∶3 C．3∶1 D．3∶4
B
C

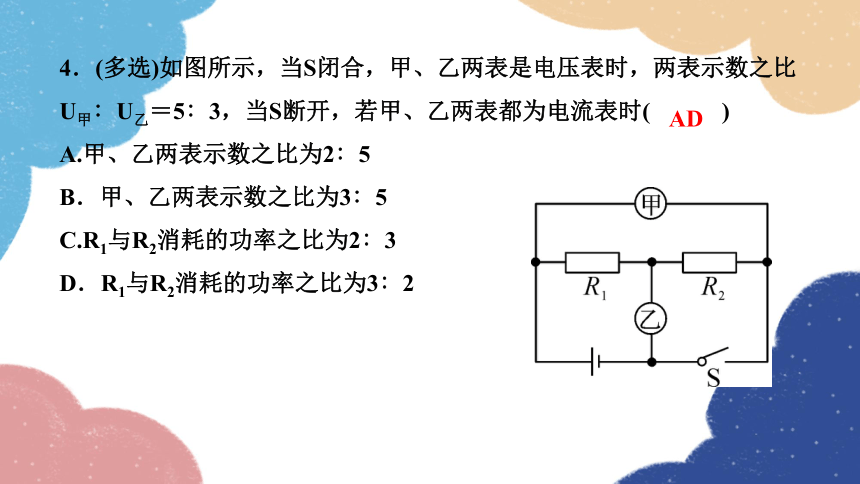

4．(多选)如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比U甲∶U乙＝5∶3，当S断开，若甲、乙两表都为电流表时( )
A.甲、乙两表示数之比为2∶5
B．甲、乙两表示数之比为3∶5
C.R1与R2消耗的功率之比为2∶3
D．R1与R2消耗的功率之比为3∶2
AD

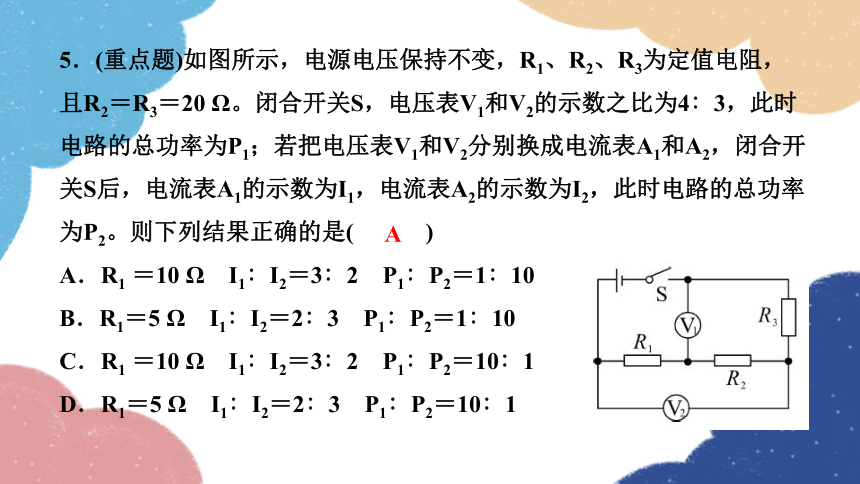

5．(重点题)如图所示，电源电压保持不变，R1、R2、R3为定值电阻，且R2＝R3＝20 Ω。闭合开关S，电压表V1和V2的示数之比为4∶3，此时电路的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2，闭合开关S后，电流表A1的示数为I1，电流表A2的示数为I2，此时电路的总功率为P2。则下列结果正确的是( )
A．R1 ＝10 Ω　I1∶I2＝3∶2　P1∶P2＝1∶10
B．R1＝5 Ω　I1∶I2＝2∶3　P1∶P2＝1∶10
C．R1 ＝10 Ω　I1∶I2＝3∶2　P1∶P2＝10∶1
D．R1＝5 Ω　I1∶I2＝2∶3　P1∶P2＝10∶1
A

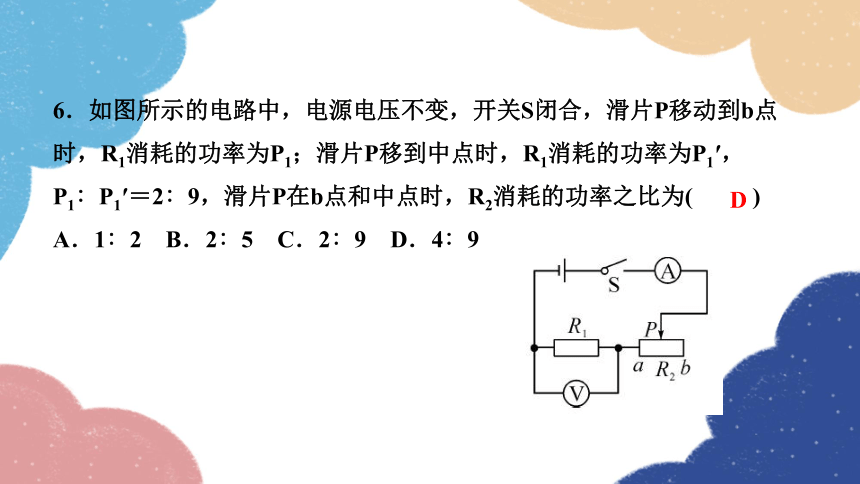

6．如图所示的电路中，电源电压不变，开关S闭合，滑片P移动到b点时，R1消耗的功率为P1；滑片P移到中点时，R1消耗的功率为P1′，P1∶P1′＝2∶9，滑片P在b点和中点时，R2消耗的功率之比为( )
A．1∶2 B．2∶5 C．2∶9 D．4∶9
D

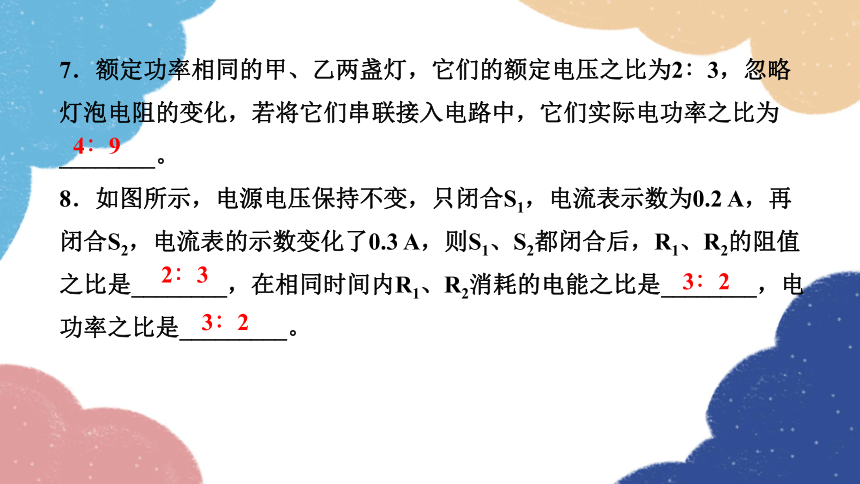

7．额定功率相同的甲、乙两盏灯，它们的额定电压之比为2∶3，忽略灯泡电阻的变化，若将它们串联接入电路中，它们实际电功率之比为________。
8．如图所示，电源电压保持不变，只闭合S1，电流表示数为0.2 A，再闭合S2，电流表的示数变化了0.3 A，则S1、S2都闭合后，R1、R2的阻值之比是________，在相同时间内R1、R2消耗的电能之比是________，电功率之比是_________。
4∶9
2∶3
3∶2
3∶2
类型二　电路中的图象分析(重难点)
9．灯泡L与定值电阻R的I U图象如图所示。若将L与R串联在8 V的电源上，下列说法正确的是( )
A.灯泡的电阻是10 Ω
B．灯泡两端的电压是8 V
C．电路中的电流是1.5 A
D．电路消耗的总功率是4 W
D
10．如图甲所示，已知电流表的量程为0～0.6 A，电压表的量程为0～15 V，滑动变阻器R2的规格为“50 Ω　0.5 A”，闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是( )
A．电源电压为9 V
B．R1的阻值为20 Ω
C．滑动变阻器的取值范围是2 Ω～50 Ω
D．电路总功率的变化范围是2 W～3 W
C
11．(2020·连云港改编)如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是( )
A．电源电压为5 V
B．R1的阻值为20 Ω
C．R2的最大阻值为50 Ω
D．该电路消耗的最大电功率为0.9 W
C
12．(2020·本溪)(多选)如图甲所示，电源电压不变，小灯泡L的额定电流为0.6 A，滑动变阻器R的最大阻值为50 Ω，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”，闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是( )
A.小灯泡的额定功率为3.6 W
B．电源电压为16 V
C．当电流表示数为0.25 A时，滑动变阻器消耗的电功率为2.75 W
D．若将电压表量程换为0～3 V，滑动变阻器允许连入电路的阻值范围为18 Ω～50 Ω
ACD
13．甲、乙两灯的额定电压均为6 V，测得两灯的电流与电压关系图象如图所示。甲灯正常工作时的电阻是______ Ω；当乙灯的实际功率是2.4 W时，它两端的实际电压是____ V；当把甲、乙两灯串联接在7 V的电源上时，电路消耗的总功率是______ W。
20
4
2.1
14．(2020·临沂改编)灯泡L的I U图象如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S1，电流表示数为0.2 A，再闭合开关S2，电流表的示数变化了0.25 A，则电源电压是____V；R的阻值是____Ω；灯泡电功率为_______ W。
2
10
0.5
15．(2019·绥化)图甲是灯L和电阻R的电流随电压变化的图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为0.8 W；再闭合开关S1，电流表的示数变化了_______A。若将R与标有“50 Ω　0.5 A”的滑动变阻器串联后接到该电源(电源电压恒定)上，则滑动变阻器消耗的最大电功率是______W。
0.2
0.1
16．(2020·襄阳)如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图象如图乙所示。则电源电压为____V，灯的电功率变化量为____W。
9
4
