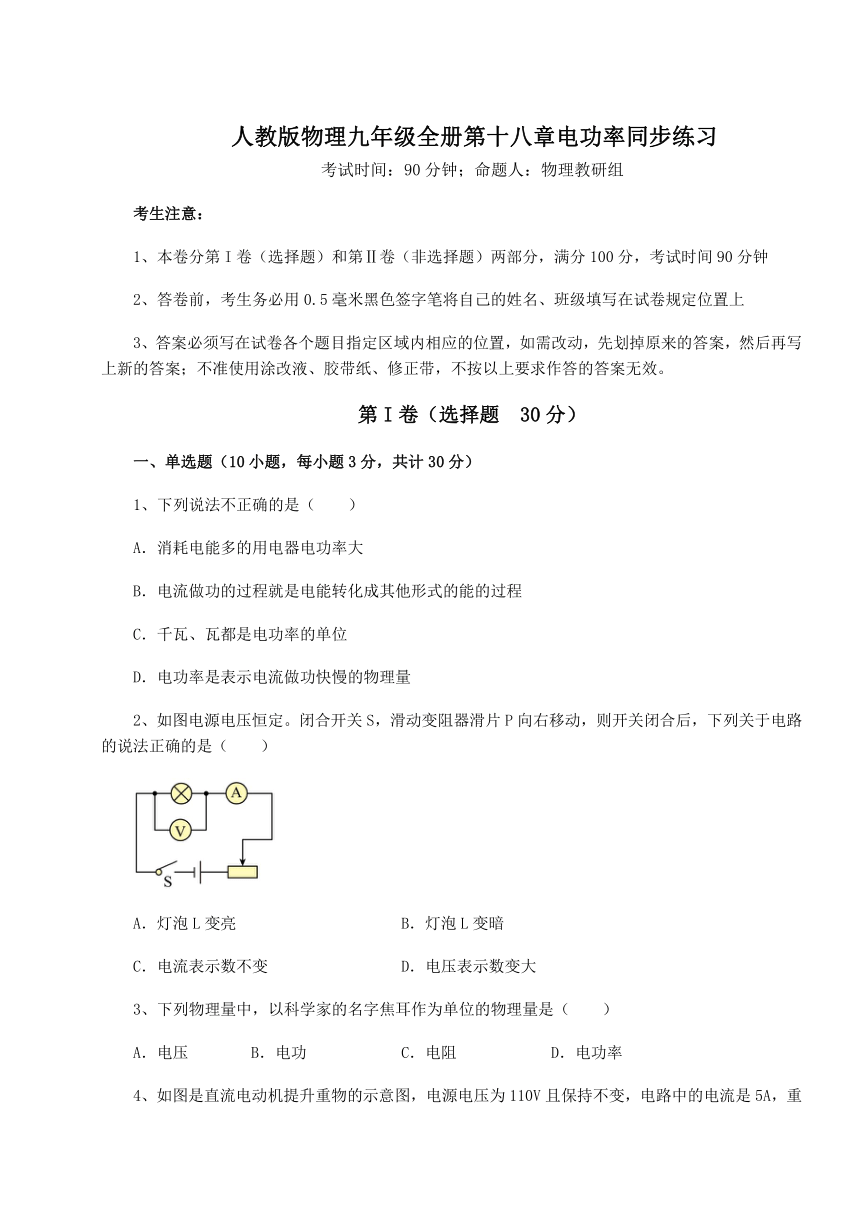

人教版物理九年级全册第十八章电功率同步练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法不正确的是（　　）
A．消耗电能多的用电器电功率大
B．电流做功的过程就是电能转化成其他形式的能的过程
C．千瓦、瓦都是电功率的单位
D．电功率是表示电流做功快慢的物理量
2、如图电源电压恒定。闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（　　）
A．灯泡L变亮 B．灯泡L变暗
C．电流表示数不变 D．电压表示数变大
3、下列物理量中，以科学家的名字焦耳作为单位的物理量是（　　）
A．电压 B．电功 C．电阻 D．电功率

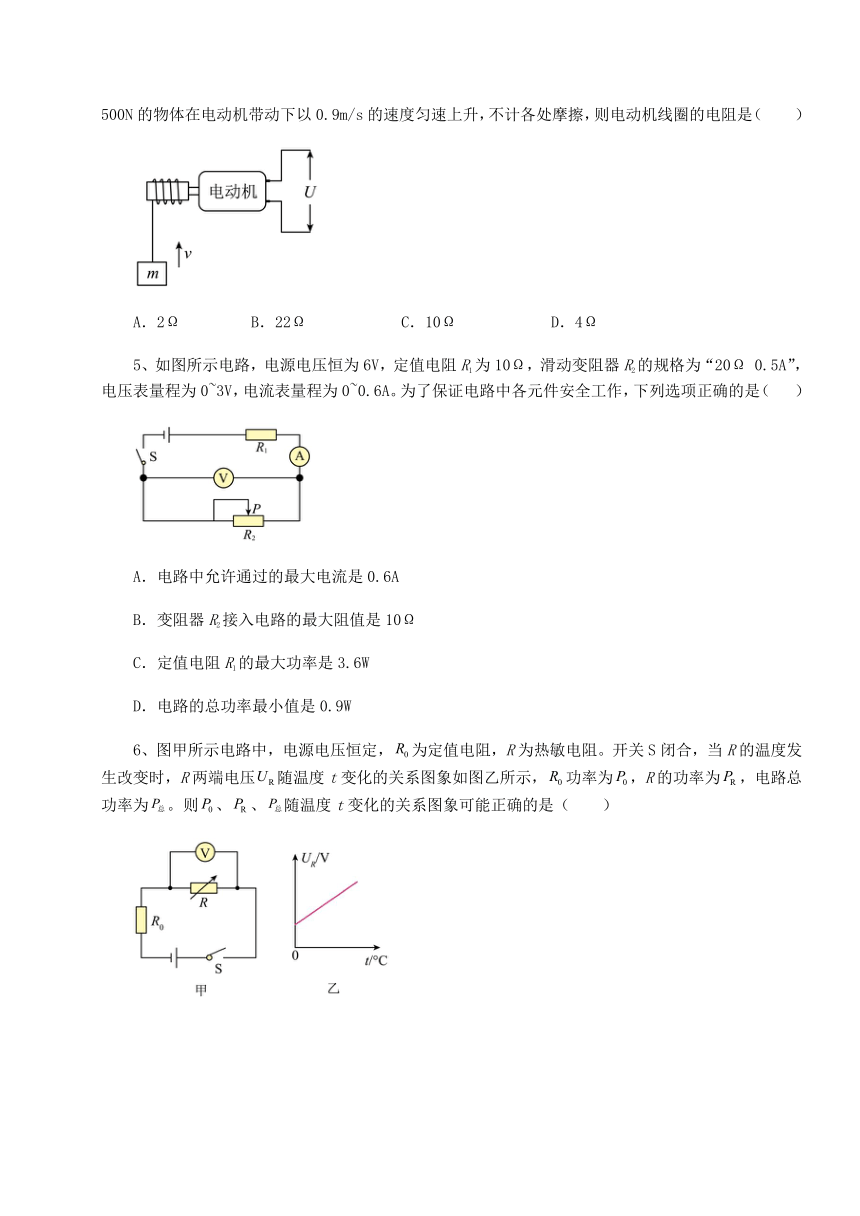

4、如图是直流电动机提升重物的示意图，电源电压为110V且保持不变，电路中的电流是5A，重500N的物体在电动机带动下以0.9m/s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（　　）
A．2Ω B．22Ω C．10Ω D．4Ω
5、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。为了保证电路中各元件安全工作，下列选项正确的是（ ）
A．电路中允许通过的最大电流是0.6A
B．变阻器R2接入电路的最大阻值是10Ω
C．定值电阻R1的最大功率是3.6W
D．电路的总功率最小值是0.9W
6、图甲所示电路中，电源电压恒定，为定值电阻，R为热敏电阻。开关S闭合，当R的温度发生改变时，R两端电压随温度t变化的关系图象如图乙所示，功率为，R的功率为，电路总功率为。则、、随温度t变化的关系图象可能正确的是（　　）
A． B． C． D．

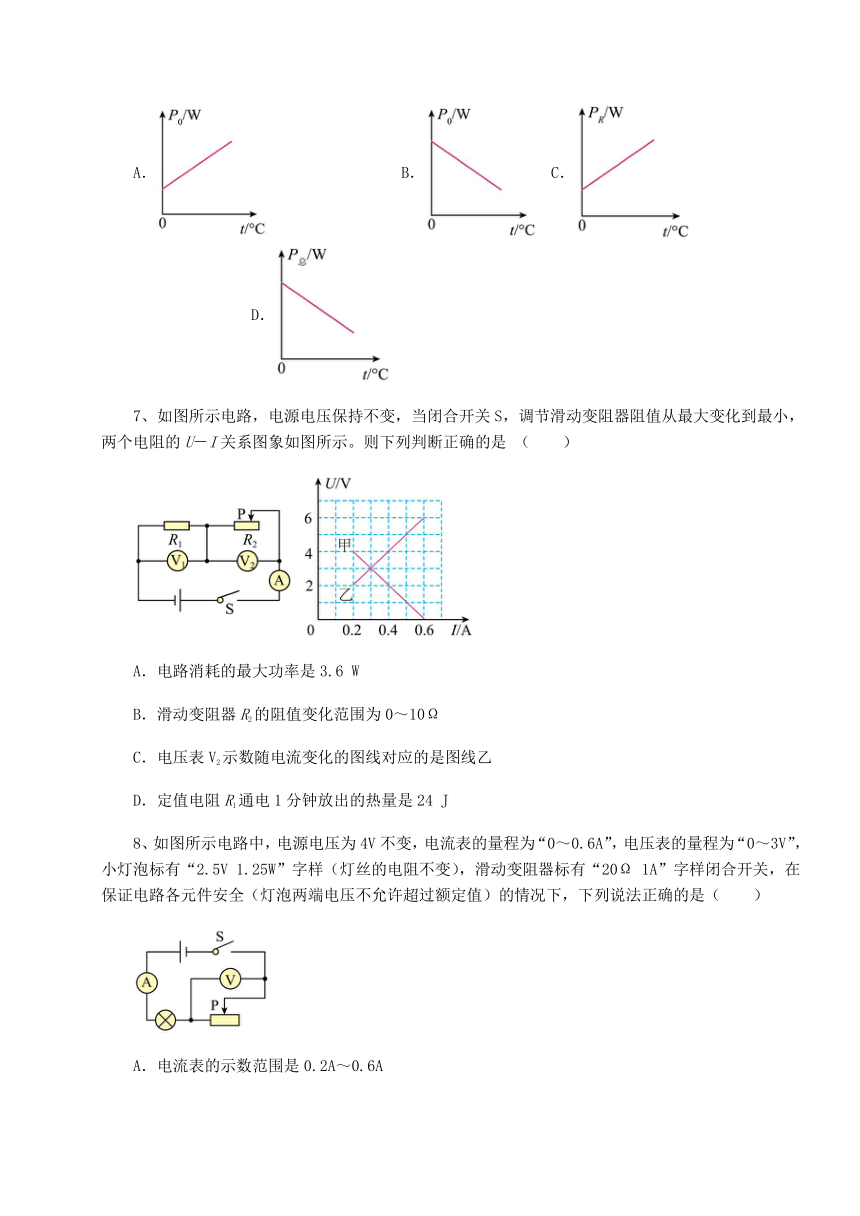

7、如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U－I关系图象如图所示。则下列判断正确的是 （　　）
A．电路消耗的最大功率是3.6 W
B．滑动变阻器R2的阻值变化范围为0～10Ω
C．电压表V2示数随电流变化的图线对应的是图线乙
D．定值电阻R1通电1分钟放出的热量是24 J
8、如图所示电路中，电源电压为4V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2.5V 1.25W”字样（灯丝的电阻不变），滑动变阻器标有“20Ω 1A”字样闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况下，下列说法正确的是（　　）

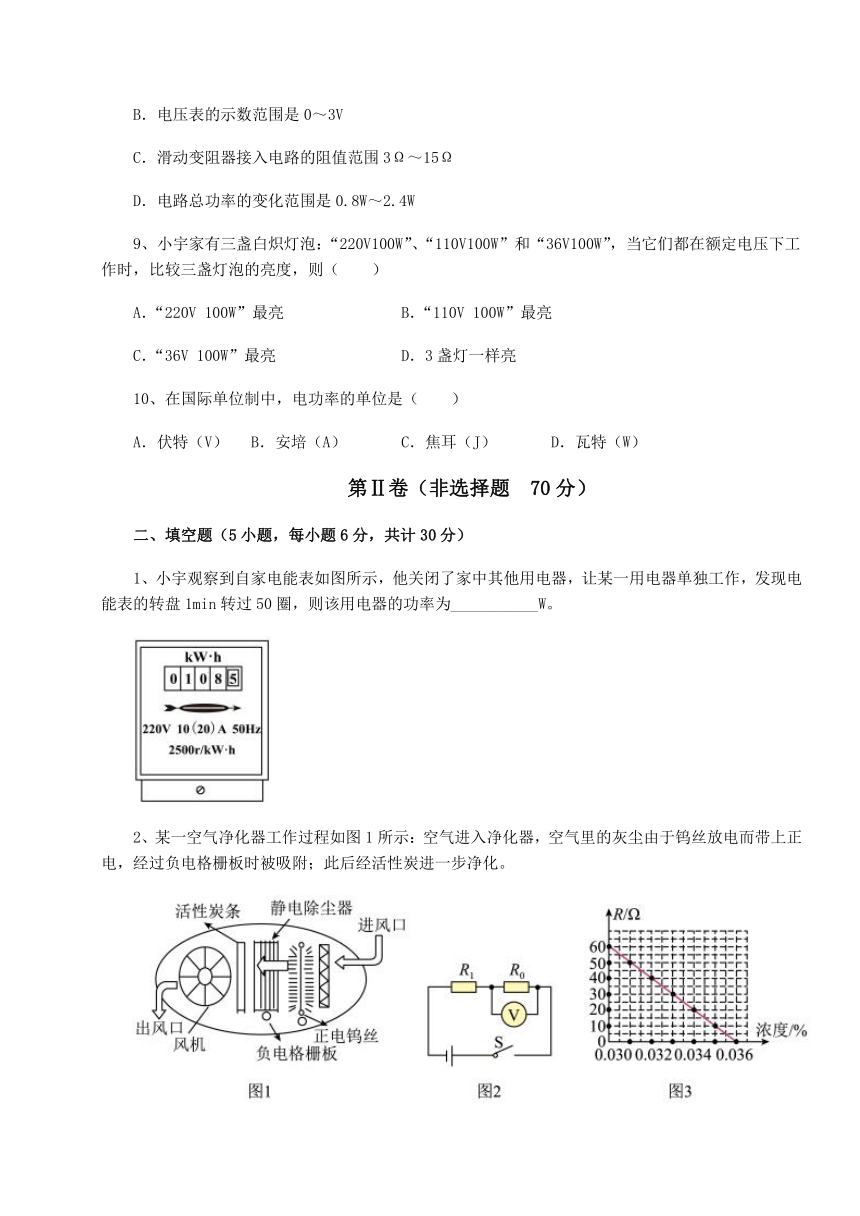

A．电流表的示数范围是0.2A～0.6A
B．电压表的示数范围是0～3V
C．滑动变阻器接入电路的阻值范围3Ω～15Ω
D．电路总功率的变化范围是0.8W～2.4W
9、小宇家有三盏白炽灯泡：“220V100W”、“110V100W”和“36V100W”，当它们都在额定电压下工作时，比较三盏灯泡的亮度，则（　　）
A．“220V 100W”最亮 B．“110V 100W”最亮
C．“36V 100W”最亮 D．3盏灯一样亮
10、在国际单位制中，电功率的单位是（　　）
A．伏特（V） B．安培（A） C．焦耳（J） D．瓦特（W）
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、小宇观察到自家电能表如图所示，他关闭了家中其他用电器，让某一用电器单独工作，发现电能表的转盘1min转过50圈，则该用电器的功率为___________W。
2、某一空气净化器工作过程如图1所示：空气进入净化器，空气里的灰尘由于钨丝放电而带上正电，经过负电格栅板时被吸附；此后经活性炭进一步净化。

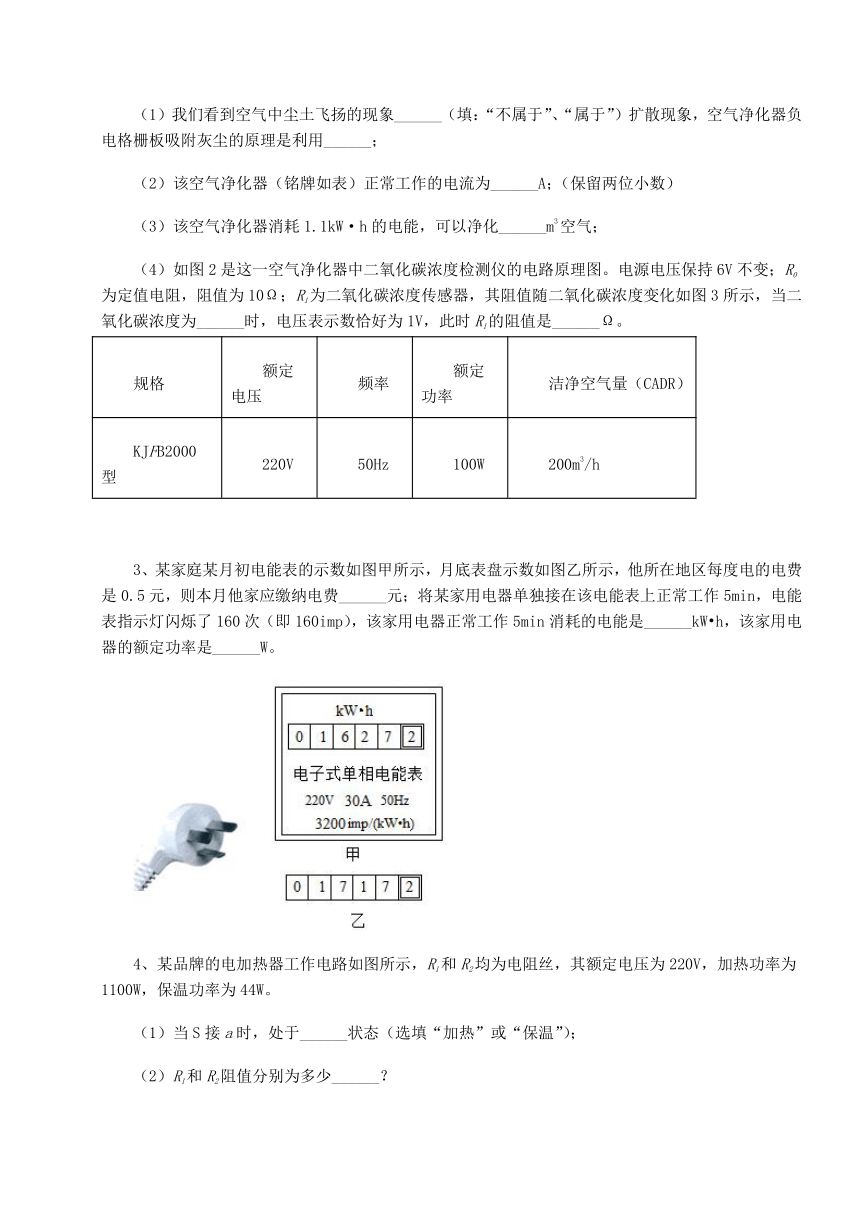

（1）我们看到空气中尘土飞扬的现象______（填：“不属于”、“属于”）扩散现象，空气净化器负电格栅板吸附灰尘的原理是利用______；
（2）该空气净化器（铭牌如表）正常工作的电流为______A；（保留两位小数）
（3）该空气净化器消耗1.1kW·h的电能，可以净化______m3空气；
（4）如图2是这一空气净化器中二氧化碳浓度检测仪的电路原理图。电源电压保持6V不变；R0为定值电阻，阻值为10Ω；R1为二氧化碳浓度传感器，其阻值随二氧化碳浓度变化如图3所示，当二氧化碳浓度为______时，电压表示数恰好为1V，此时R1的阻值是______Ω。
规格 额定电压 频率 额定功率 洁净空气量（CADR）
KJFB2000型 220V 50Hz 100W 200m3/h
3、某家庭某月初电能表的示数如图甲所示，月底表盘示数如图乙所示，他所在地区每度电的电费是0.5元，则本月他家应缴纳电费______元；将某家用电器单独接在该电能表上正常工作5min，电能表指示灯闪烁了160次（即160imp），该家用电器正常工作5min消耗的电能是______kW h，该家用电器的额定功率是______W。
4、某品牌的电加热器工作电路如图所示，R1和R2均为电阻丝，其额定电压为220V，加热功率为1100W，保温功率为44W。
（1）当S接a时，处于______状态（选填“加热”或“保温”）；
（2）R1和R2阻值分别为多少______？
5、如图所示，是某一手机移动电源（俗称充电宝）。给充电宝充电时，充电宝相当于简单电路中的______；充电过程中，电能转化为 ______；充电宝给手机充电时，充电宝相当于简单电路中的 ______。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示的电路，定值电阻R1为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，求：
（1）电源电压；
（2）定值电阻R2在1min内消耗的电能。
2、如图所示的电路中。电源电压恒定，R2=10Ω，开关S、S1都闭合时，电流表示数为0.4A；开关S闭合、S1断开时，电流表示数变为0.3A。则：
（1）电源电压为多少？
（2）电阻R1的阻值为多少？
（3）电阻R2上消耗的功率是多少？
3、如图，电源电压恒定，小灯泡L标有“6V 3W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器，开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A。求：
（1）小灯泡正常发光时的电阻；
（2）S1、S2都闭合时，R1在10min内消耗的电能。
4、吴丽设计了一个内有水箱的孵化箱。利用如图所示电路，对水箱内的水加热。电路中R是阻值恒为40Ω的发热电阻，R0是阻值恒为160Ω的调控电阻；S为温控开关，当温度等于或低于37℃时闭合，温度等于或高于42℃时断开，使箱内温度维持在37℃到42℃之间；额定电压为220V。请完成下列问题：
（1）当开关S______时（填“断开”或“闭合”），发热电阻R的发热功率最大；
（2）在额定电压下，发热电阻R工作的最大发热功率为多少瓦特______？
（3）假设水箱装了100kg的水，当温度从37℃升高到42℃大约需要多长时间______？[水的比热容为]
-参考答案-
一、单选题
1、A
【详解】
A．电功率的大小与电能多少和通电时间都有关系，时间不确定，消耗电能多的用电器电功率不一定越大，故A错误，A符合题意；
B．电流做功的过程实质是消耗电能转化为其他形式能的过程，故B正确，B不符合题意；
C．千瓦和瓦都是电功率的单位，故C正确，C不符合题意；
D．电功率是表示电流做功快慢的物理量，功率越大，做功越快，故D正确，D不符合题意。
故选A。
2、B
【详解】
CD．由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测量灯泡两端的电压；当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，根据U＝IR可知，灯泡两端的电压变小，电压表示数变小，故CD错误；
AB．电路电流减小，灯泡两端的电压变小，由P＝UI可知，灯泡实际功率变小，灯泡变暗，故A错误，B正确。
故选B。
3、B
【详解】
A．电压的单位是伏特，故A不符合题意；
B．电功的单位是焦耳，故B符合题意；
C．电阻的单位是欧姆，故C不符合题意；
D．电功率的单位是瓦特，故D不符合题意。
故选B。
4、D
【详解】
由题意可知，电源电压为U=110V，电路中的电流为I=5A，故由P=UI可知，电动机消耗的总功率为
P1=UI=110V×5A=550W
因电动机输出的机械功率等于物体克服重力做功的功率，由P=Fv可知，电动机的输出功率为
P2=Gv=500N×0.9m/s=450W
故由能量守恒可得电动机的热功率为
P3=P1-P2=550W-450W=100W
又由焦耳定律可知，电动机的发热功率为
P3=I R=100W
解得电动机的电阻为
故ABC不符合题意，D符合题意。
故选D。
5、B
【详解】
A．电路中定值电阻和滑动变阻器串联，由滑动变阻器R2的规格为“20Ω 0.5A”可知电路中允许通过的最大电流为0.5A。故A错误；
B．由图知，R1、R2串联，量程为0~3V的电压表测量的是R2两端电压，且最大电压为3V，根据串联电路电压规律：总电压等于各用电器两端电压之和。所以R1两端电压最高为
此时R1、R2刚好平分电源电压，即R2此时连入电路的的阻值最大和R1相等，即为10Ω。故B正确；
C．电路中定值电阻和滑动变阻器串联，由滑动变阻器R2的规格为“20Ω 0.5A”可知电路中允许通过的最大电流为0.5A。根据得，定值电阻R1的最大功率为
故C错误；
D．由题知，电路的总电压恒为6V，根据得，由B分析知，滑动变阻器能接入电路的最大阻值为10Ω时，此时电路的总电阻最大为
根据得，电路的总功率最小值为
故D错误。
故选B。
6、D
【详解】
AB．图甲中，定值电阻R0和电阻R串联，电压表测R两端的电压，由乙图可知，热敏电阻R两端的电压UR跟温度t 之间的关系是温度越高，热敏电阻R两端的电压增大，且UR跟t之间是一次函数关系，可设
UR=kt+b
根据串联电路电压规律可知，定值电阻R0两端的电压
U0=U-UR=U-kt-b=-kt+U-b
功率为
定值电阻的功率P0与温度t之间的关系是二次函数关系，故AB错误；
C．根据串联电路电流规律可知电路中的电流
R的功率为
R的功率与温度t之间的关系是二次函数关系，故C错误；
D．电源的电压不变，电路总功率为
所以P-t图线应是一条斜向下的直线，故D正确。
故选D。
7、A
【详解】
AB．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，
由U﹣I图象可知，电路中的最小电流I＝0.2A，此时R1两端的电压U1＝2V，R2两端的电压U2＝4V，因串联电路中总电压等于各分电压之和，所以，电源电压
U＝U1+U2＝2V+4V＝6V
由可得，定值电阻R1的阻值
滑动变阻器的最大阻值
即滑动变阻器R2的阻值变化范围为0～20Ω； 当电路中的电流最大时，电路消耗的电功率最大，由图象可知，电路中的最大电流为0.6A，则电路消耗的最大功率
P大＝UI大＝6V×0.6A＝3.6W
故A正确，B错误；
C．根据电路图知道R1与滑动变阻器串联，当由题知动变阻器阻值从最大变化到最小，电流由小变大，电压表V2测量的是滑动变阻器，因此电压表V2的示数由大变小，滑动变阻器阻值从最大变化到最小时，电路中的电流会逐渐增大，R1两端的电压会逐渐减小，所以甲是滑动变阻器R２的U－I关系图像，乙是电阻R1的U－I关系图像，故C错误；
D．定值电阻R1通电1分钟，只知道电阻值与通电时间，根据焦耳定律，缺乏电流或电压值，无法计算得出R1产生的热量，故D错误。
故选A。
8、C
【详解】
由P＝UI知道，灯泡的额定电流为
由知道，灯泡的电阻
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电路
Imax＝0.5A
电路消耗的最大功率
Pmax＝UImax＝4V×0.5A＝2W
B．灯泡正常发光时，两端的电压为2.5V，功率为1.25W，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的最小电压
U滑min＝U﹣U额＝4V﹣2.5V＝1.5V
则滑动变阻器接入电路中的最小电阻值
当电压表的示数为3V时，滑动变阻器接入电路中的电阻最大，则电压表的示数范围是1.5V～3V，故B错误；
A．灯泡两端的电压
UL＝U﹣U滑max＝4V﹣3V＝1V
电路中的电流
所以电流表的量程为0.2A～0.5A，故A错误；
D．电路消耗的最小功率
Pmin＝UImin＝4V×0.2A＝0.8W
则电路总功率的变化范围是0.8W～2W，故D错误；
C．滑动变阻器接入电路中的最大阻值
则滑动变阻器允许接入电路的阻值范围是3Ω～15Ω，故C正确。
故选C。
9、D
【详解】
灯泡的亮度由实际功率决定，三盏灯泡的额定功率相同，而且都在额定电压下工作，那么三盏灯泡实际功率等于额定功率，它们的亮度一样。故ABC不符合题意，D符合题意。
故选D。
10、D
【详解】
A．伏特是电压的基本单位，故A不符合题意；
B．安培是电流的基本单位，故B不符合题意；
C．焦耳是电能的基本单位，故C不符合题意；
D．瓦特是电功率的基本单位，故D符合题意。
故选D。
二、填空题
1、1200##1.2×103
【解析】
【详解】
该用电器消耗的电能
该用电器的功率为
2、 不属于 异种电荷相互吸引 0.45 2200 0.031% 50
【解析】
【详解】
（1）[1][2]空气中尘土飞扬属于机械运动，不是扩散现象；由净化原理图可知，正电钨丝使灰尘带正电，因为异种电荷相吸引，所以负电格栅板能吸附灰尘。
（2）[3]根据表中数据，由P＝UI可得，空气净化器正常工作时的电流
（3）[4]空气净化器消耗1.1kW·h电能所用的时间
这段时间内可净化空气的体积
V＝200m3/h×11h＝2200m3
（4）[4][5][6]如图2，R0、R1串联，电压表测量R0两端的电压，已知电源电压U＝6V，当U0＝1V时，则R1两端的电压
U1＝U﹣U0＝6V﹣1V＝5V
由串联电路的分压关系可知
R1∶R0＝U1∶U0
即
R1∶10Ω＝5V∶1V＝5∶1
解得R1＝50Ω，由图3可知此时二氧化碳的浓度为0.031%。
3、 45 0.05 600
【解析】
【详解】
[1]由甲、乙图知，某月消耗的电能为
应缴纳电费为
0.5元/kW·h×90kW·h＝45元
[2]3200imp/kW h表示每消耗1kW h的电能，电能表的指示灯闪烁3200次，指示灯闪烁160次消耗的电能为
[3]该用电器正常工作时的电功率，即额定功率
4、 保温 44Ω，1056Ω
【解析】
【详解】
[1]在如图所示的电路中，当S接a时，和串联，因为串联电路的总电阻等于各串联电阻之和，所以电路的总电阻
S接b时，只有接入电路，电路总电阻小于S接a时的电路总电阻，在电源电压一定时，根据公式可知，S接a时电路消耗的电功率小于S接b时电路消耗的电功率，即：S接a时，加热器处于保温状态，S接b时，加热器处于加热状态。
[2]接a时，加热器处于保温状态，由公式可得，电路的总电阻为
S接b时，处于加热状态
则的电阻值为
5、 用电器 化学能 电源
【解析】
【详解】
[1][2]给充电宝充电时，充电宝消耗电能转化为化学能，相当于简单电路中的用电器。
[3]充电宝给手机充电时，充电宝提供电能，此时充电宝相当于简单电路中的电源。
三、计算题
1、（1）3V；（2）36J
【详解】
解：（1）由及并联等压可得电源电压为
（2）由并联分流可得，通过R2的电流为
定值电阻R2在1min内消耗的电能是
答：（1）电源电压是3V；
（2）定值电阻R2在1min内消耗的电能是36J。
2、（1）3V；（2）30Ω；（3）0.9W
【详解】
解：（1）由电路图知道，开关S、S1都闭合时，R1与R2并联，电流表测干路电流；开关S闭合，开关S1断开时，电路为R2的简单电路，电流表测通过R2的电流，由于并联电路中各支路独立工作、互不影响，所以，通过R2的电流不变，即通过R2的电流I2=0.3A，由欧姆定律知道，电源的电压
U=I2R2=0.3A×10Ω=3V
（2）因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
I1=I-I2=0.4A-0.3A=0.1A
由于并联电路中各支路两端的电压相等，所以，电阻R1的阻值
（3）R2消耗的电功率
P2=UI2=3V×0.3A=0.9W
答：（1）电源电压为3V；
（2）电阻R1的阻值为30Ω；
（3）电阻R2上消耗的功率是0.9W。
3、（1）12Ω；（2）2160J
【详解】
解：（1）小灯泡L标有“6V 3W”字样，表示灯的额定电压为6V，额定功率为3W，根据可知灯的电阻
（2）S1、S2都闭合时，R2短路，灯与变阻器并联，电流表测电路的总电流，因L恰好正常发光，故电源电压为U=UL＝6V，灯正常发光时的电流
电流表示数即为干路的总电流，I＝1.1A，根据并联电路电流的规律，通过变阻器的电流
I1＝I﹣IL＝1.1A﹣0.5A＝0.6A
R1在10min内消耗的电能
W＝UI1t＝6V×0.6A×10×60s＝2160J
答：（1）小灯泡正常发光时的电阻为12Ω；
（2）S1、S2都闭合时，R1在10min内消耗的电能为2160J。
4、闭合 1210W 1735.5s
【详解】
解：（1）由电路图可知，当开关S闭合时，R0短路，电路为R的简单电路，电路中的电流最大，电源电压一定，由可知，发热电阻R的发热功率最大，故开关应闭合。
（2）在额定电压下，由功率的计算公式发热电阻R工作的最大发热功率为
（3）根据题意，由可得水吸收的热量为
不考虑热损失时，消耗的电能为
由电功率公式可得，加热时间为
答：（1）闭合；
（2）在额定电压下，发热电阻R工作的最大发热功率为1210W；
（3）假设水箱装了100kg的水，当温度从37℃升高到42℃大约需要1735.5s。
