2021-2022学年度强化训练人教版物理九年级全册第十九章生活用电综合练习试题（Word版含答案解析）

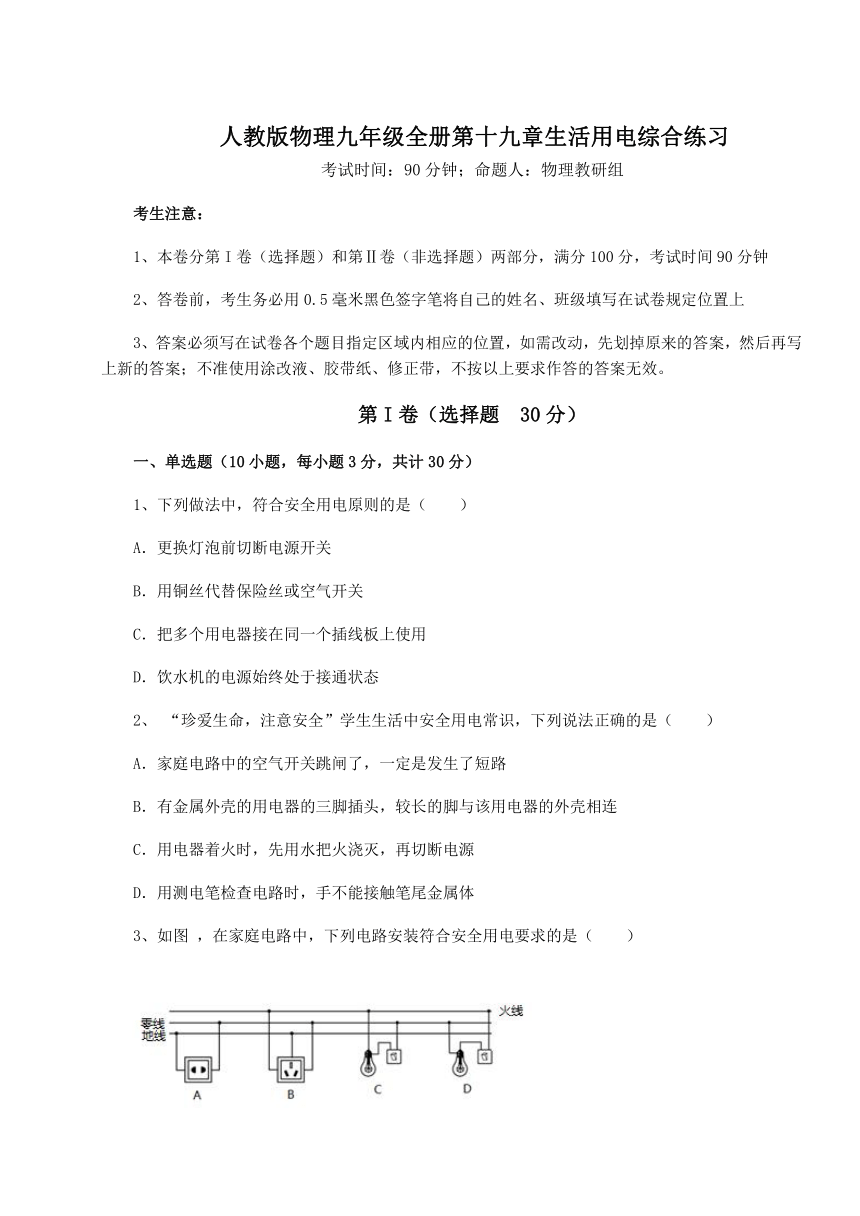

人教版物理九年级全册第十九章生活用电综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列做法中，符合安全用电原则的是（　　）
A．更换灯泡前切断电源开关
B．用铜丝代替保险丝或空气开关
C．把多个用电器接在同一个插线板上使用
D．饮水机的电源始终处于接通状态
2、 “珍爱生命，注意安全”学生生活中安全用电常识，下列说法正确的是（　　）
A．家庭电路中的空气开关跳闸了，一定是发生了短路
B．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
C．用电器着火时，先用水把火浇灭，再切断电源
D．用测电笔检查电路时，手不能接触笔尾金属体
3、如图 ，在家庭电路中，下列电路安装符合安全用电要求的是（　　）
A．A B．B C．C D．D
4、下列选项符合安全用电要求的是（　　）
A．控制灯的开关可以安装在火线或零线上
B．更换灯泡时先断开电源开关
C．用湿布擦拭正在工作的电视机
D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线

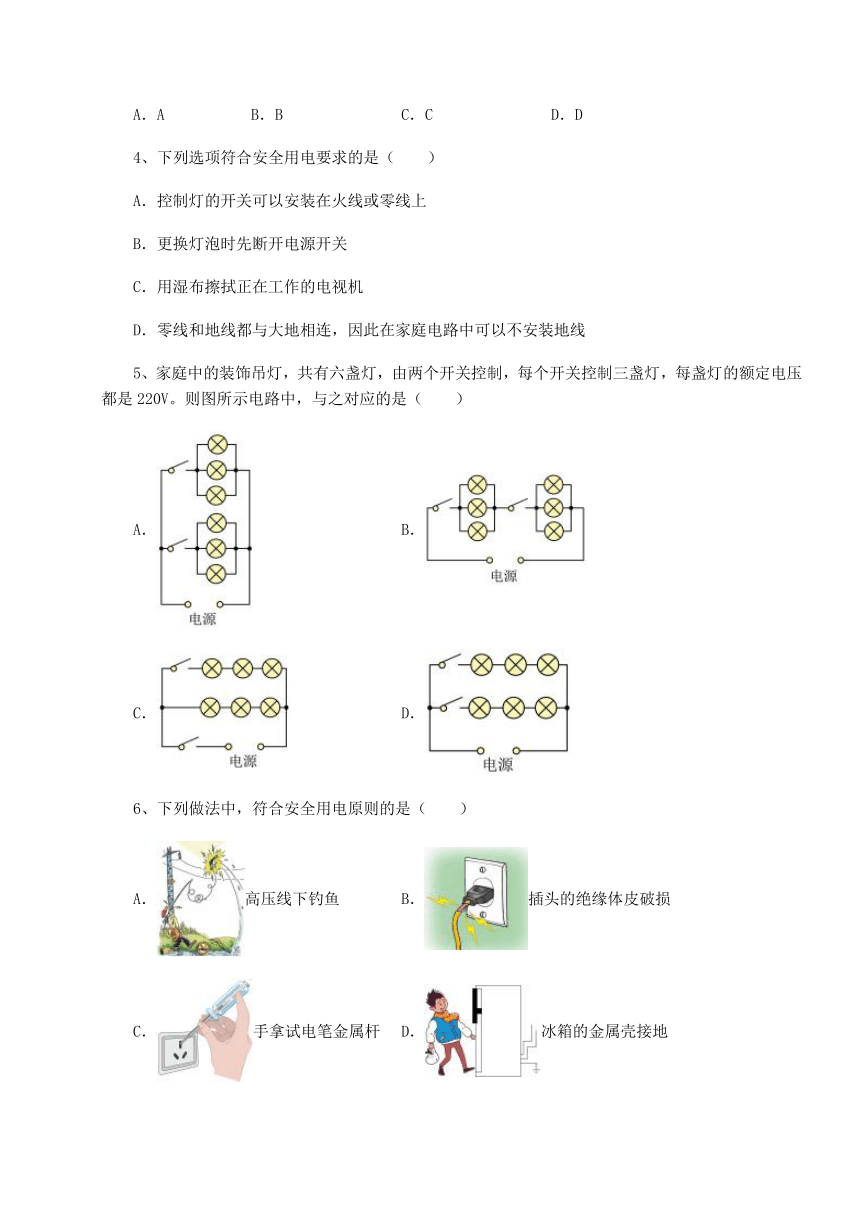

5、家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．
6、下列做法中，符合安全用电原则的是（　　）
A．高压线下钓鱼 B．插头的绝缘体皮破损
C．手拿试电笔金属杆 D．冰箱的金属壳接地

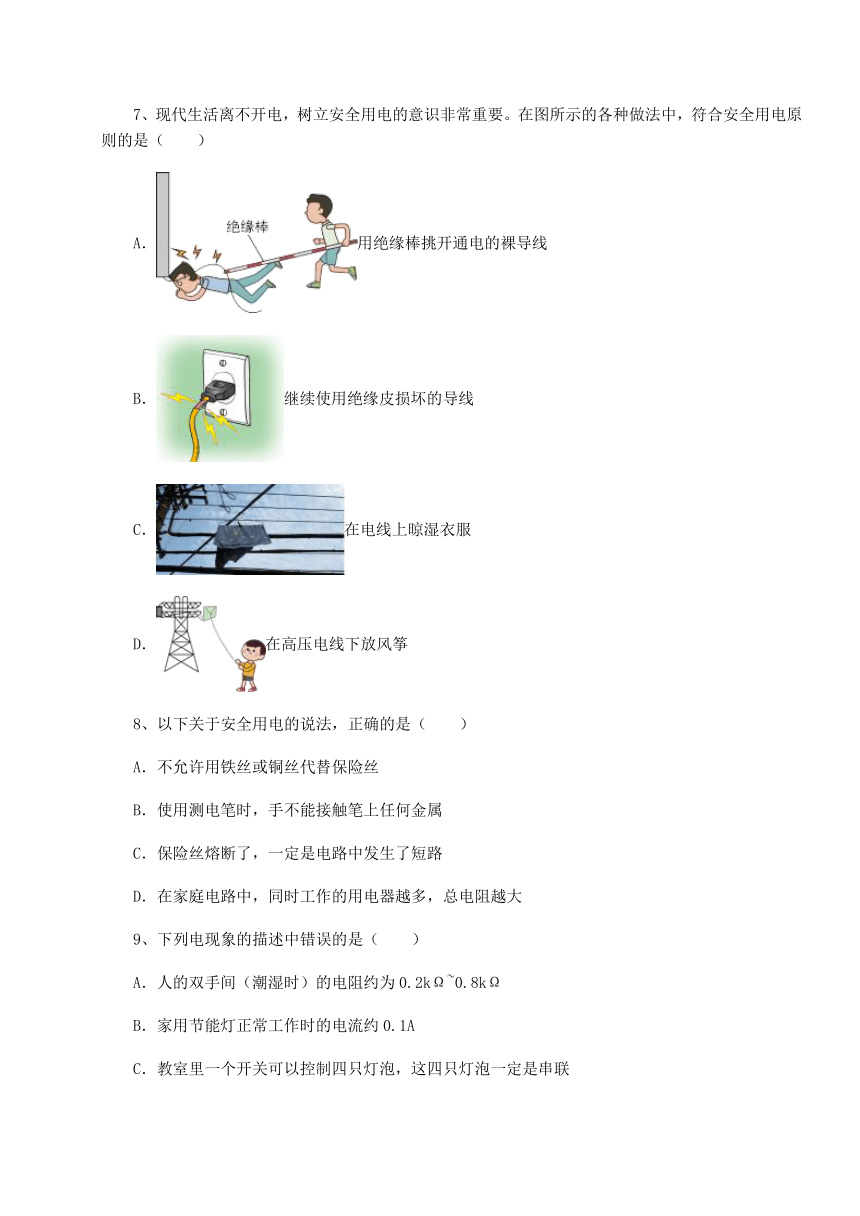

7、现代生活离不开电，树立安全用电的意识非常重要。在图所示的各种做法中，符合安全用电原则的是（　　）
A．用绝缘棒挑开通电的裸导线
B．继续使用绝缘皮损坏的导线
C．在电线上晾湿衣服
D．在高压电线下放风筝
8、以下关于安全用电的说法，正确的是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．在家庭电路中，同时工作的用电器越多，总电阻越大
9、下列电现象的描述中错误的是（　　）
A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW
10、小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（　　）
A．火线断路 B．电冰箱的金属外壳接了地线
C．火线与电冰箱的金属外壳接触 D．火、零线短接
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

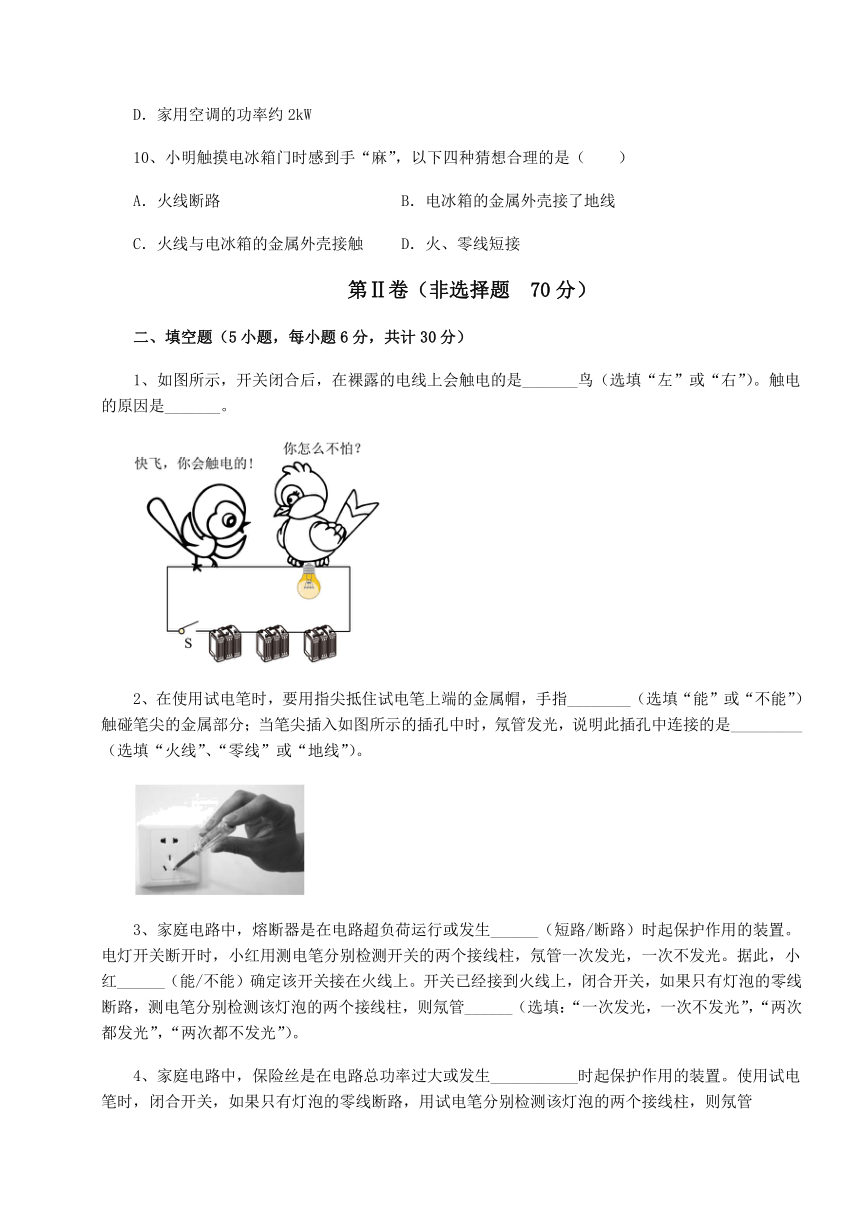

1、如图所示，开关闭合后，在裸露的电线上会触电的是_______鸟（选填“左”或“右”）。触电的原因是_______。
2、在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指________（选填“能”或“不能”）触碰笔尖的金属部分；当笔尖插入如图所示的插孔中时，氖管发光，说明此插孔中连接的是_________（选填“火线”、“零线”或“地线”）。
3、家庭电路中，熔断器是在电路超负荷运行或发生______（短路/断路）时起保护作用的装置。电灯开关断开时，小红用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小红______（能/不能）确定该开关接在火线上。开关已经接到火线上，闭合开关，如果只有灯泡的零线断路，测电笔分别检测该灯泡的两个接线柱，则氖管______（选填：“一次发光，一次不发光”，“两次都发光”，“两次都不发光”）。
4、家庭电路中，保险丝是在电路总功率过大或发生___________时起保护作用的装置。使用试电笔时，闭合开关，如果只有灯泡的零线断路，用试电笔分别检测该灯泡的两个接线柱，则氖管___________（选填“一次发光，一次不发光”、“两次都发光”或“两次都不发光”）。

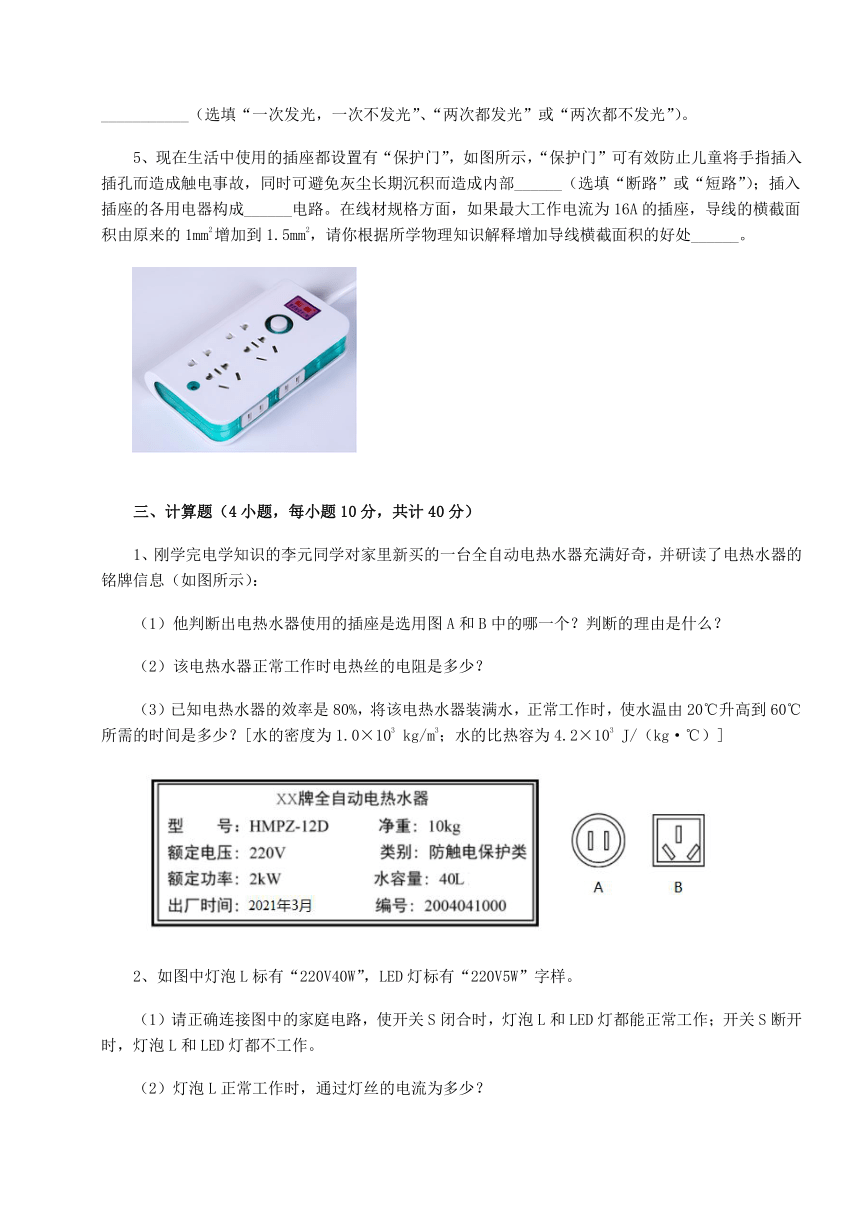

5、现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______（选填“断路”或“短路”）；插入插座的各用电器构成______电路。在线材规格方面，如果最大工作电流为16A的插座，导线的横截面积由原来的1mm2增加到1.5mm2，请你根据所学物理知识解释增加导线横截面积的好处______。
三、计算题（4小题，每小题10分，共计40分）
1、刚学完电学知识的李元同学对家里新买的一台全自动电热水器充满好奇，并研读了电热水器的铭牌信息（如图所示）：
（1）他判断出电热水器使用的插座是选用图A和B中的哪一个？判断的理由是什么？
（2）该电热水器正常工作时电热丝的电阻是多少？
（3）已知电热水器的效率是80%，将该电热水器装满水，正常工作时，使水温由20℃升高到60℃所需的时间是多少？[水的密度为1.0×103 kg/m3；水的比热容为4.2×103 J/（kg·℃）]
2、如图中灯泡L标有“220V40W”，LED灯标有“220V5W”字样。
（1）请正确连接图中的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作。
（2）灯泡L正常工作时，通过灯丝的电流为多少？
（3）灯泡L正常工作时，灯丝的电阻为多少？
（4）灯泡L正常工作60s，消耗的电能是多少？
（5）小明说：“我发现5W的LED灯和40W灯泡正常工作时的亮度相当，所以5W的LED灯比40W灯泡更省电。”小明的说法正确吗？请说出你的理由。
3、不同粗细的保险丝允许通过的电流是不同的．一座教学楼的总保险盒中的保险丝允许通过的电流是，楼里共有20间教室，每间教室装了的电灯6盏，在全部电灯都亮时，能不能再接上一个的电炉？
4、小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．更换灯泡之前必须切断电源开关，否则容易触电，所以更换灯泡前切断电源开关符合安全用电原则，故A符合题意；
B．连接保险丝和空气开关在电路中可以其到保护电路的作用，如果换成铜丝，电路电流一旦过大就起不到保险作用，容易引发事故，这是因为在电流大时，铜丝不会熔断，起不到保护的作用，所以用铜丝代替保险丝或空气开关不符合安全用电原则，故B不符合题意；
C．插线板一般不能同时接用多个用电器，是因为当同时接用多个用电器时，通过插线板的电流增大，容易引起火灾，故C不符合题意；
D．饮水机内电路元件长期处于通电状态，长时间蓄热容易引起电器故障引发火灾，所以饮水机的电源始终处于接通状态不符合安全用电原则，故D不符合题意。
故选A。
2、B
【解析】
【详解】
A．空气开关跳闸的原因是电路中的电流过大，而引起电流过大的原因是：电路中出现了短路或电路中的总功率过大，故A错误；
B．三脚插头较长的脚与用电器的外壳相连，因为较长的脚是通过插座与地线相连，能及时导走金属外壳上的电，而避免人体触电，故B正确；
C．用电器着火时，用水来灭火是不对的，因为水是导体，用水来灭用电器上的火，有可能造成人体触电，所以应先切断电源，再灭火，故C错误；
D．用测电笔检查电路时，手不能接触笔尖，但手要抵住笔尾端的金属体，这样测电笔与火线接触时，才能构成回路，测电笔的氖管才会发亮，故D错误。
故选B。
3、D
【解析】
【详解】
A．两孔插座中左孔接零线，右孔接火线，故A不符合题意；
B．三孔插座中左孔接零线，右孔接火线，上孔接地线，故B不符合题意；
CD．根据安全用电的原则，开关要接在火线上，螺口灯的螺旋金属套一定要接在零线上，故C不符合题意，D符合题意。
故选D。
4、B
【解析】
【详解】
A．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡，容易引发触电事故，故B符合题意；
C．用湿布擦拭正在工作的电视机，可能会因湿布导电引发触电事故，故C不符合题意；
D．零线与大地相连，不安装地线，当零线断路时，会发生触电事故，家庭电路中必须要安装地线，故D不符合题意。
故选B。
5、A
【解析】
【详解】
由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路，故A符合题意，BCD不符合题意。
故选A。
6、D
【解析】
【详解】
A．高压线下钓鱼，鱼线很容易接触到高压线，容易发生触电事故，故A不符合题意；
B．插头的绝缘体皮破损，人接触时容易发生触电事故，故B不符合题意；
C．使用测电笔时手要接触笔尾金属体，笔尖接触导线，手拿金属杆易会发生触电事故，故C不符合题意；
D．为了防止因漏电而发生触电事故，冰箱的金属壳要接地，故D符合题意。
故选D。
7、A
【解析】
【详解】
A．绝缘棒是绝缘体，不导电，所以用绝缘棒挑开通电的裸导线人是安全的，故A符合题意；
B．绝缘皮能够防止人接触电线而引发的触电危险，因此不能使用绝缘皮损坏的导线，故B不符合题意；
C．水是导体，在电线上晾湿衣服，容易通过水这种导体触电，故C不符合题意；
D．高压线的电压很高，对于高压输电设备，人应不靠近，更不能接触，人在高压线下放风筝易发生高压触电事故，故D不符合题意。
故选A。
8、A
【解析】
【详解】
A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝或铜丝不会熔断，不能起到保险作用，不允许用铁丝或铜丝代替保险丝，故A正确；
B．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误。
故选A。
9、C
【解析】
【详解】
A．人的双手间干燥时的电阻约1000～5000Ω，人的双手间潮湿时的电阻0.2kΩ～0.8kΩ，故A正确，不符合题意；
B．家用节能灯正常发光时的功率在20W左右，通过的电流
故B正确，不符合题意；
C．照明电路中的灯泡是并联的，将开关放在干路上即可同时控制四只灯泡的亮和灭，故C错误，符合题意；
D．家用空调工作时功率很大，一般在2kW左右，故D正确，不符合题意。
故选C。
10、C
【解析】
【详解】
A．火线断路，手接触冰箱门是不会触电的，故A不符合题意；
B．电冰箱的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，故B不符合题意；
C．火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，故C符合题意；
D．火线和零线接触，就会出现短路，会烧坏保险丝，导致电路断路，手接触电冰箱门不会触电，故D不符合题意。
故选C。
二、填空题
1、右 见解析
【详解】
[1][2]右边的小鸟的两脚分别接触了电灯的两端（并联），有一定的电压，有电流流过小鸟身上，右边的小鸟会触电，左边的小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，不会触电。
2、不能 火线
【详解】
[1]使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，,但不能用手接触试电笔前端的金属体，否则会造成触电事故。
[2]只有当有电流通过时，电笔才发光，图中笔尖插入插座的插孔中，氖管发光，证明此处与火线相连。
3、短路 不能 两次都发光
【详解】
[1]当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断，起到对电路的保护作用。
[2]使用测电笔辨别火线和零线时，氖管发光，接触的是火线，不发光接触的是零线；开关和灯泡是串联接入的，开关接在零线上，检测该开关的两个接线柱，氖管也会一次发光，一次不发光，所以不能断定开关接在火线上。
[3]开关已经接到火线上，闭合开关，如果只有灯泡的零线断路，即只连接火线，用测电笔分别检测该灯泡的两个接线柱，都会有电流流过测电笔接地，因此氖管都会发光。
4、短路 两次都发光
【详解】
[1]当电路短路时，电路中的电流就会很大，超过保险丝的最大承受电流，则保险丝将会熔断起到对电路的保护作用；
[2]开关闭合时已经连通了火线，如果只有灯泡的零线断路，则灯泡两侧的接线柱都是与火线相通的，电流会经测电笔、人体流回大地，所以测电笔分别检测该灯泡的两个接线柱，则氖管都会发光。
5、短路 并联 见解析
【详解】
[1]灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患。
[2]插入插座的各用电器构成并联电路，因为并联电路中，各用电器可以独立工作，符合实际需要。
[3]材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q＝I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以增大插入插座允许接入的用电器功率。
三、计算题
1、（1）B；三孔插座可使热水器金属外壳接地，防止触电危险；（2）24.2Ω；（3）70min
【详解】
解：（1）电热器应选用图B的三孔插座；三孔插座可使热水器金属外壳接地，防止触电危险。
（2）该电热水器正常工作时电热丝的额定功率为
P=2kW=2000W
由可得，电热水器正常工作时电热丝的电阻为
（3）电热器装满水，水的质量为
m=ρV=1.0×103kg/m3×40×10-3m3=40kg
水由20℃升高到60℃所吸收的热量为
Q吸=cmΔt=4.2×103 J/(kg·℃)×40kg×(60℃-20℃)=6.72×106J
所以电热器消耗的电能为
因此电热水器使水温由20℃升高到60℃所需要的时间为
答：（1）应选用乙；三孔插座可使热水器金属外壳接地，防止触电危险；
（2）该电热水器正常工作时电热丝的电阻为24.2Ω；
（3）水温由20 ℃升高到60 ℃所需的时间是70min。
2、（1） ；（2）0.18A；（3）1210Ω；（4）2400J；（5）见解析
【详解】
解：（1）家庭电路中各个用电器并联，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作，开关控制整个电路，开关在干路中，如图所示：
（2）灯泡L正常工作时，通过灯丝的电流为
（3）灯泡L正常工作时，灯丝的电阻
（4）灯泡L正常工作60s，消耗的电能
（5）根据W=Pt，小明只是比较功率P，没有考虑时间因素t，所以不正确。
答：（1）如上图所示：
（2）灯泡L正常工作时，通过灯丝的电流为0.18A；
（3）灯泡L正常工作时，灯丝的电阻为1210Ω；
（4）灯泡L正常工作60s，消耗的电能是2400J；
（5）见解析。
3、能
【详解】
由题意知，
，
电炉的工作电流为：
故接上电炉后的总电流为：
所以可再接上一个的电炉．
答：可再接上一个的电炉．
4、（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
【分析】
（1）已知电能表的额定电压和允许通过的最大电流，利用P=UI即可求出电能表的最大功率；然后再求出电路中所有用电器的总功率，并与电路中电能表的最大功率进行比较；
（2）从表格中读出洗衣机的洗涤功率和额定电压，利用电功率的公式即可求出通过洗衣机的电流；
（3）他家若再购一台1.5 kW的空调，从电能表、保险丝和输电线考虑安全用电．
【详解】
（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W，因此他家的所有用电器可以同时使用；
（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：；
（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流．
