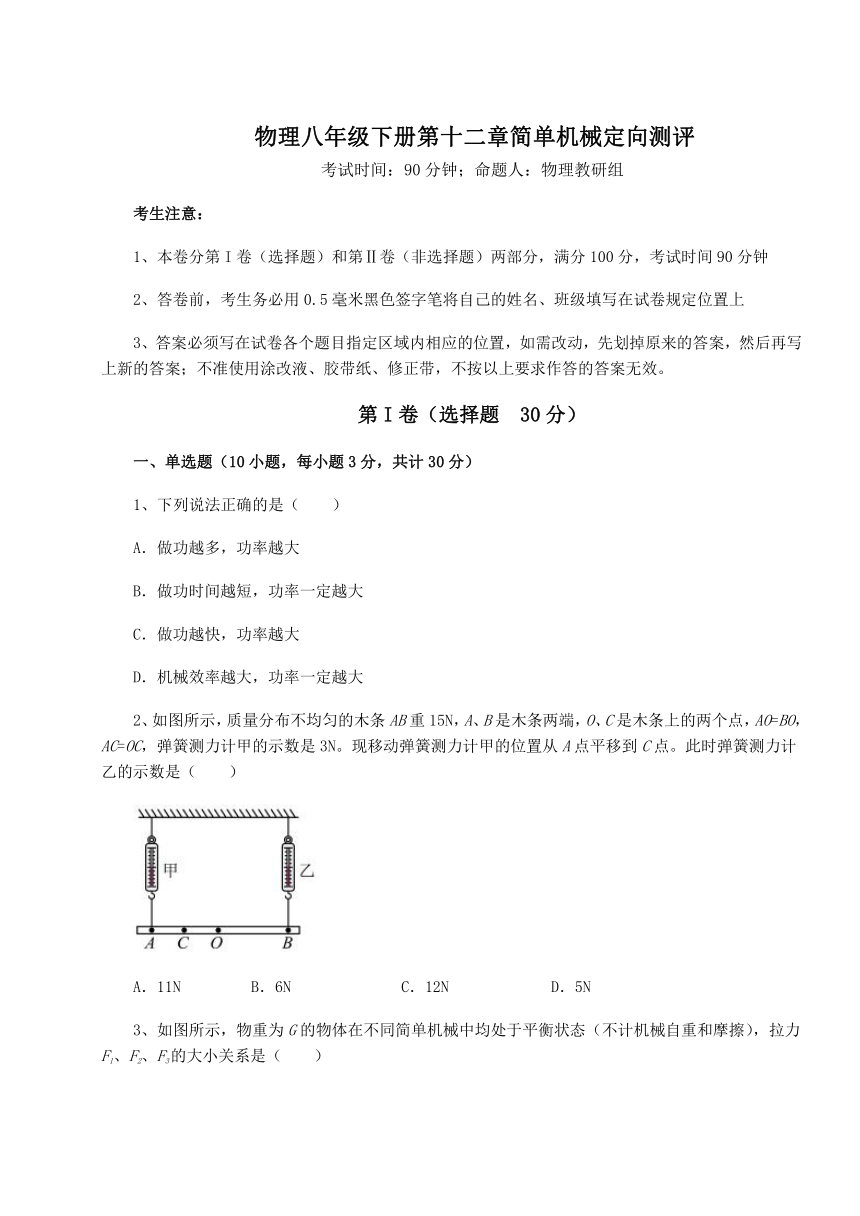

物理八年级下册第十二章简单机械定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法正确的是（ ）
A．做功越多，功率越大
B．做功时间越短，功率一定越大
C．做功越快，功率越大
D．机械效率越大，功率一定越大
2、如图所示，质量分布不均匀的木条AB重15N，A、B是木条两端，O、C是木条上的两个点，AO=BO，AC=OC，弹簧测力计甲的示数是3N。现移动弹簧测力计甲的位置从A点平移到C点。此时弹簧测力计乙的示数是（ ）
A．11N B．6N C．12N D．5N

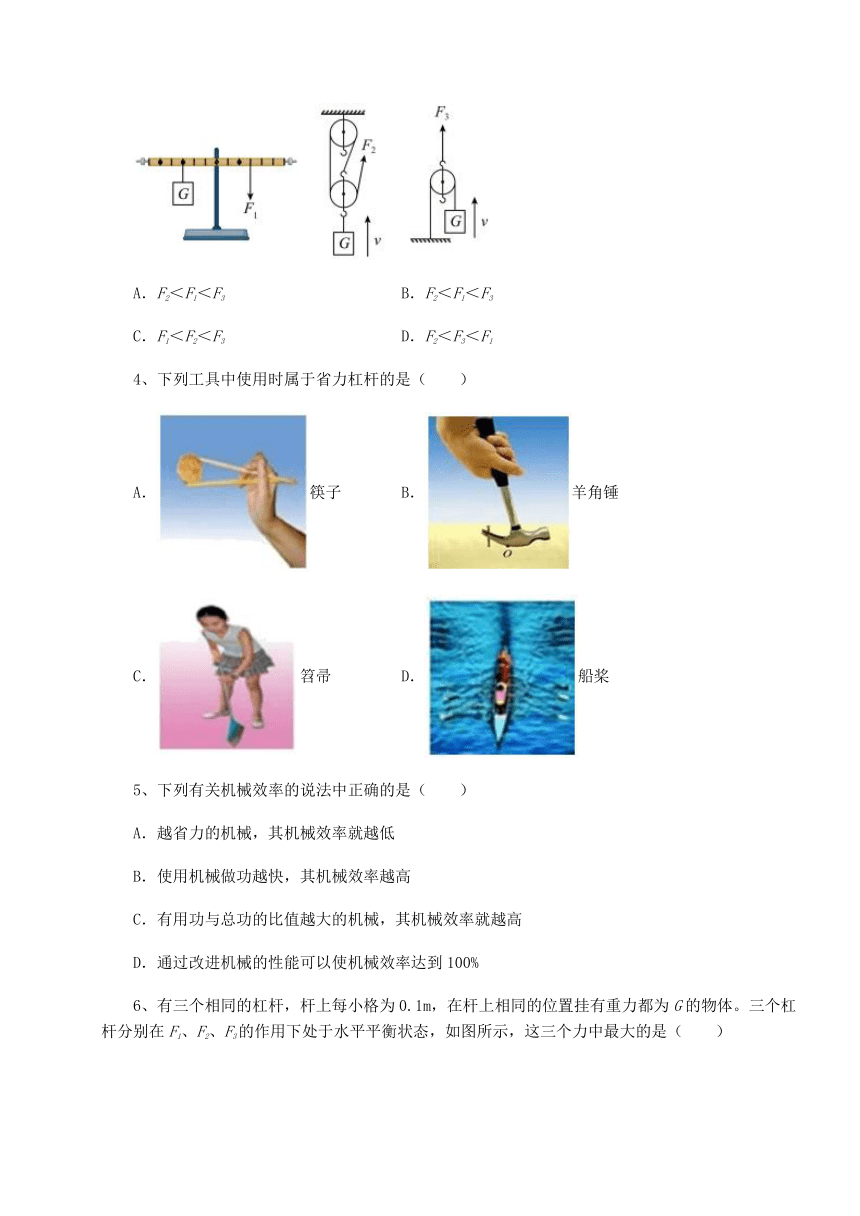

3、如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和摩擦），拉力F1、F2、F3的大小关系是（ ）
A．F2＜F1＜F3 B．F2＜F1＜F3
C．F1＜F2＜F3 D．F2＜F3＜F1
4、下列工具中使用时属于省力杠杆的是（ ）
A．筷子 B．羊角锤
C．笤帚 D．船桨
5、下列有关机械效率的说法中正确的是（ ）
A．越省力的机械，其机械效率就越低
B．使用机械做功越快，其机械效率越高
C．有用功与总功的比值越大的机械，其机械效率就越高
D．通过改进机械的性能可以使机械效率达到100%

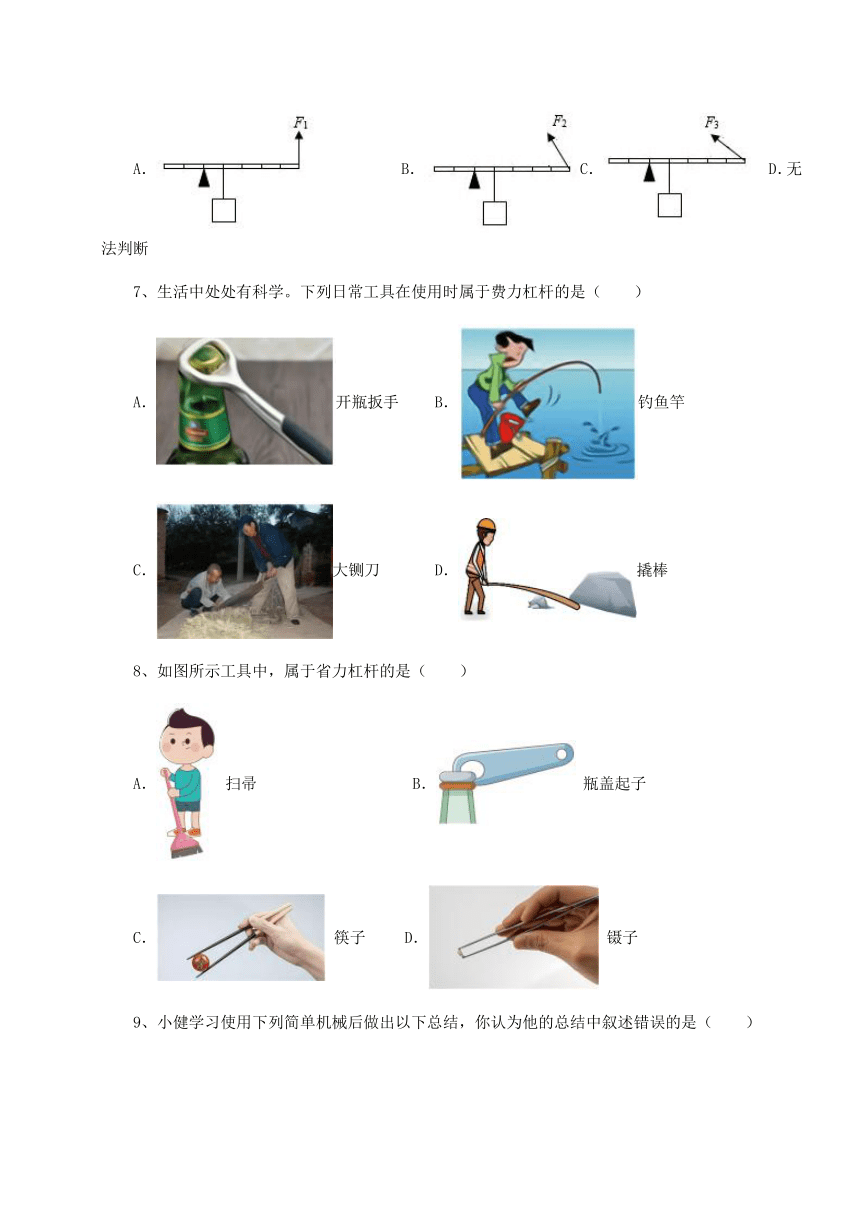

6、有三个相同的杠杆，杆上每小格为0.1m，在杆上相同的位置挂有重力都为G的物体。三个杠杆分别在F1、F2、F3的作用下处于水平平衡状态，如图所示，这三个力中最大的是（ ）
A． B．C． D．无法判断
7、生活中处处有科学。下列日常工具在使用时属于费力杠杆的是（ ）
A．开瓶扳手 B．钓鱼竿
C．大铡刀 D．撬棒
8、如图所示工具中，属于省力杠杆的是（ ）
A． 扫帚 B． 瓶盖起子
C． 筷子 D． 镊子

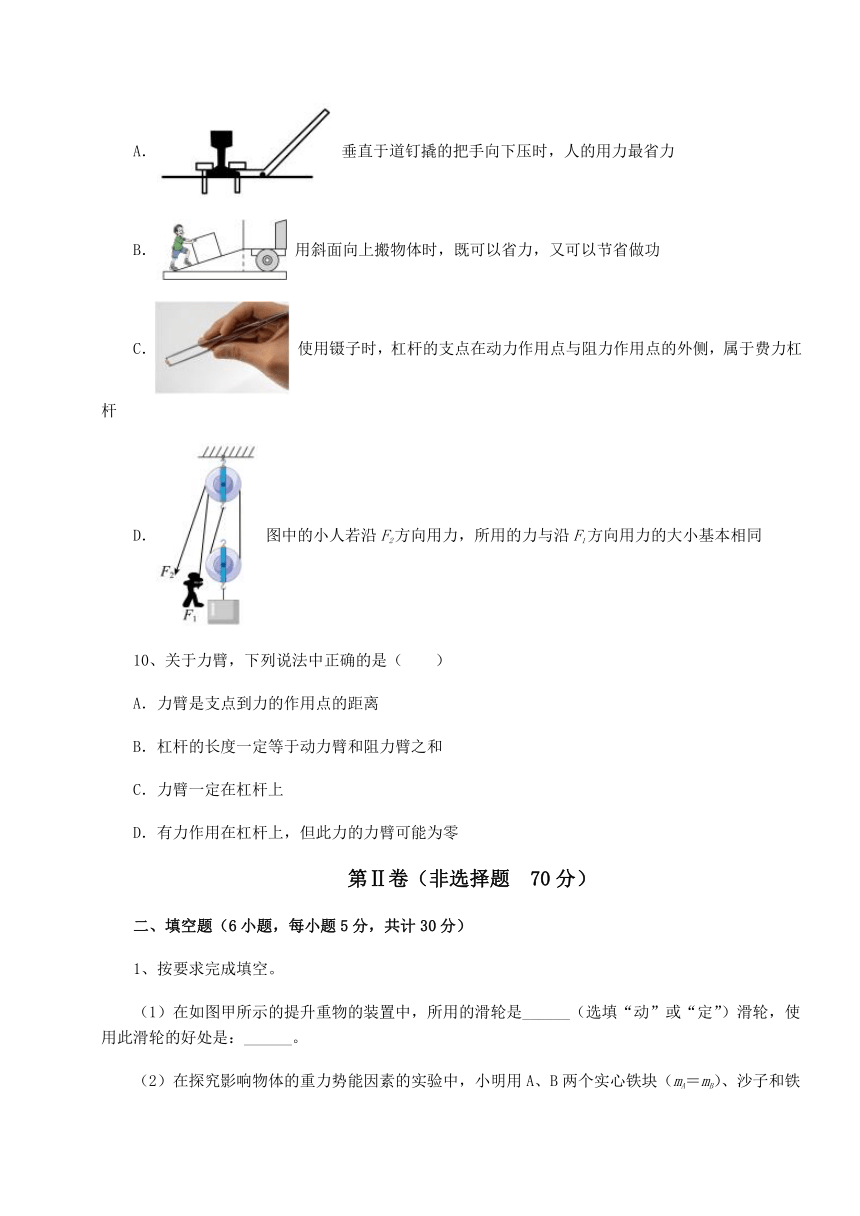

9、小健学习使用下列简单机械后做出以下总结，你认为他的总结中叙述错误的是（ ）
A． 垂直于道钉撬的把手向下压时，人的用力最省力
B． 用斜面向上搬物体时，既可以省力，又可以节省做功
C． 使用镊子时，杠杆的支点在动力作用点与阻力作用点的外侧，属于费力杠杆
D． 图中的小人若沿F2方向用力，所用的力与沿F1方向用力的大小基本相同
10、关于力臂，下列说法中正确的是（ ）
A．力臂是支点到力的作用点的距离
B．杠杆的长度一定等于动力臂和阻力臂之和
C．力臂一定在杠杆上
D．有力作用在杠杆上，但此力的力臂可能为零
第Ⅱ卷（非选择题 70分）
二、填空题（6小题，每小题5分，共计30分）
1、按要求完成填空。
（1）在如图甲所示的提升重物的装置中，所用的滑轮是______（选填“动”或“定”）滑轮，使用此滑轮的好处是：______。

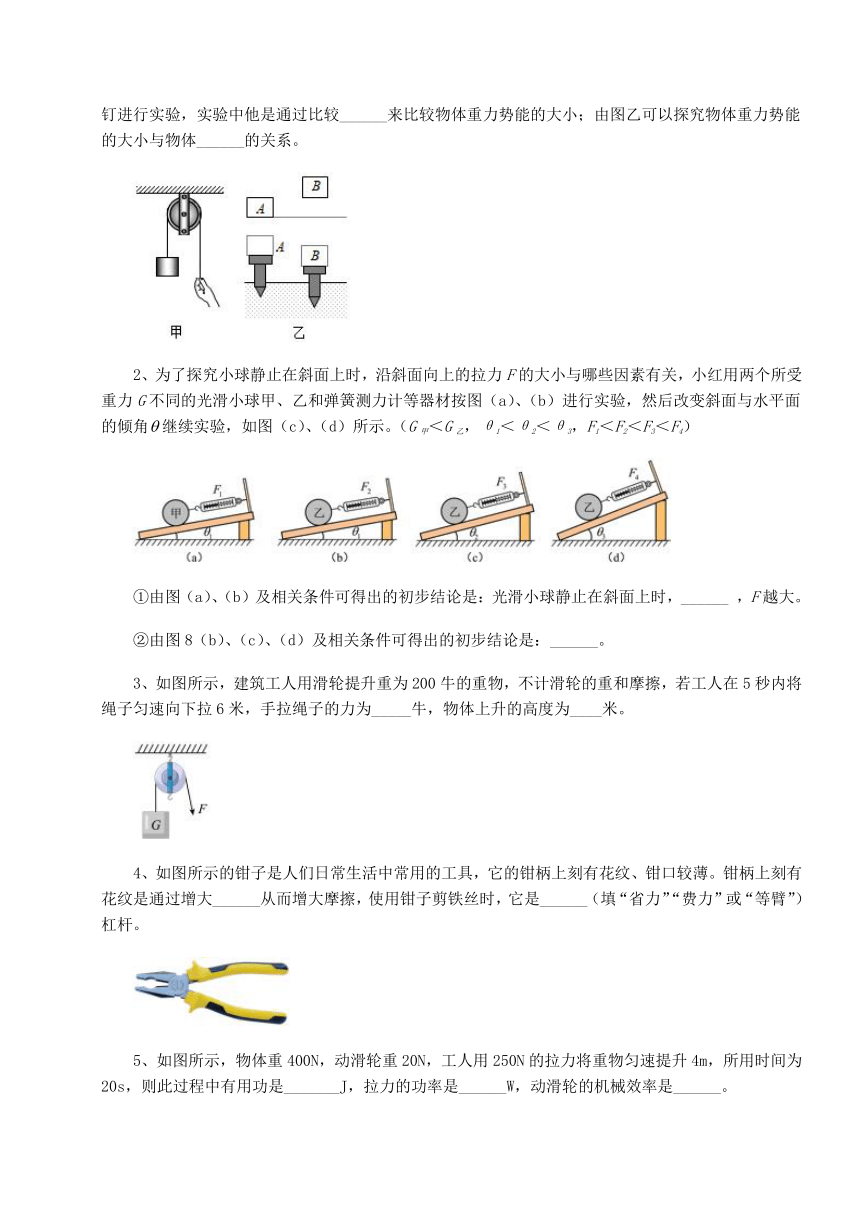

（2）在探究影响物体的重力势能因素的实验中，小明用A、B两个实心铁块（mA＝mB）、沙子和铁钉进行实验，实验中他是通过比较______来比较物体重力势能的大小；由图乙可以探究物体重力势能的大小与物体______的关系。
2、为了探究小球静止在斜面上时，沿斜面向上的拉力F的大小与哪些因素有关，小红用两个所受重力G不同的光滑小球甲、乙和弹簧测力计等器材按图（a）、（b）进行实验，然后改变斜面与水平面的倾角继续实验，如图（c）、（d）所示。（G甲＜G乙，θ1＜θ2＜θ3，F1＜F2＜F3＜F4）
①由图（a）、（b）及相关条件可得出的初步结论是：光滑小球静止在斜面上时，______ ，F越大。
②由图8（b）、（c）、（d）及相关条件可得出的初步结论是：______。
3、如图所示，建筑工人用滑轮提升重为200牛的重物，不计滑轮的重和摩擦，若工人在5秒内将绳子匀速向下拉6米，手拉绳子的力为_____牛，物体上升的高度为____米。
4、如图所示的钳子是人们日常生活中常用的工具，它的钳柄上刻有花纹、钳口较薄。钳柄上刻有花纹是通过增大______从而增大摩擦，使用钳子剪铁丝时，它是______（填“省力”“费力”或“等臂”）杠杆。
5、如图所示，物体重400N，动滑轮重20N，工人用250N的拉力将重物匀速提升4m，所用时间为20s，则此过程中有用功是_______J，拉力的功率是______W，动滑轮的机械效率是______。
6、一根长为1.8m的扁担，左、右两端分别挂了24kg和30kg的货物，要使挑的时候扁担水平平衡，肩膀应放在距离扁担左端______m的位置上，若将两端货物同时向内移动0.2m，则需要将______（选填“左”或“右”）端货物增加______kg才能保持扁担水平平衡。（不考虑扁担的重）
三、计算题（4小题，每小题10分，共计40分）
1、如图甲所示装置，重为16N的物体A在拉力F的作用下，5s内匀速运动了0.5m．拉力F做的功随时间变化的图象如图乙所示．已知动滑轮重0.5N，物体A在水平桌面上运动时受到的摩擦阻力f为物重G的0.25倍；
（1）拉力F的功率是多少？
（2）5秒内整个装置对物体A做的功是多少？
（3）该装置的机械效率是多少？
2、如图所示，一个边长为80cm的正方体重640N，放在水平地面上，一个人站在地上利用滑轮组将重物匀速提起来。（不计摩擦及绳重）求：
（1）人还没有用力拉之前，重物对地面的压强是多大？
（2）要想使人所用的拉力最小，请在图上画出滑轮组上绳子的绕法。
（3）如果此人匀速提起640N的正方体时，人对绳子的实际拉力是220N，若人的体重为600N，那么他用此滑轮组提升物体的重力不能超过多少牛？
3、建筑工地上，起重机吊臂上的滑轮组如图所示。在匀速起吊重为5000N的重物使其匀速上升，对绳子自由端的拉力是2000N，重物在10s内上升了1m。则：
（1）克服物体重力做的功是多少J？
（2）拉力做功的功率是多少W？
（3）该滑轮组的机械效率是多少？
4、如图所示，工人利用滑轮组在10秒钟内将重900N的物体竖直向上匀速提升2m，工人所用的拉力F为600N（不计摩擦和绳重），求：
（1）工人做的有用功为多少？
（2）工人做功的功率为多少？
（3）若用此滑轮组匀速提升重为1500N的物体，滑轮组的机械效率是多少？
-参考答案-
一、单选题
1、C
【解析】
【分析】
【详解】
A．功率是功与时间的比值，只知道做功的多少，不知道时间的大小，不能判断功率的大小，故A错误；
B．功率是功与时间的比值，只知道时间的大小，不知道做功的多少，不能判断功率的大小，故B错误；
C．功率是表示物体做功快慢的物理量，做功越快，功率越大，故C正确；
D．功率和机械效率是两个不同的物理量，机械效率是有用功与总功的比值，无法比较，故D错误。
故选C。
2、A
【解析】
【详解】
设木条的重心到B点的距离为L，当弹簧测力计甲在A点，测力计乙在B点时，以B为支点，由杠杆的平衡条件有
FA×LAB=G×L
即
3N×LAB=15N×L
解得
L=×LAB=AB
当测力计甲的位置从A点移动到C点时，以C为支点，此时测力计乙的示数为FB，而
AO=BO，AC=OC
那么
LBC=AB
此时重力的力臂
L′=LBC-L=
据杠杆平衡条件有
FB×LBC=G×L′
即
FB×AB =15N×AB
解得
FB=11N
故A符合题意，BCD不符合题意。
故选A。
3、B
【解析】
【详解】
不计机械自重和摩擦时：
第一个图是等臂杠杆，力臂
由杠杆平衡条件可得
第二个图是滑轮组，承担总重绳子的段数
拉力
第三个图是动滑轮，动力作用在轴上
故
故B符合题意，ACD不符合题意。
故选B。
4、B
【解析】
【详解】
ACD．筷子、笤帚、船桨在使用时，动力臂小于阻力臂，属于费力杠杆，故ACD不符合题意；
B．羊角锤在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B符合题意。
故选B。
5、C
【解析】
【详解】
A．机械效率是指利用机械做功时，有用功与总功的比值，其大小与机械做功是否省力、做功快慢，做的有用功多少，做功的多少无关，故A错误；
B．由A可知，机械效率大小与机械做功快慢无关，故B错误；
C．机械效率是指利用机械做功时，有用功与总功的比值，有用功与总功的比值越大，机械效率越大，故C正确；
D．利用机械做功时，总会有能量损失，因此机械效率不可能达到100%，故D错误。
故选C。
6、C
【解析】
【分析】
【详解】
根据杠杆平衡条件可知：力臂最小的力最大；C的力臂最小，所以F3最大。
故ABD不符合题意；C符合题意。
故选C。
7、B
【解析】
【详解】
A．开瓶扳手在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不合题意；
B．钓鱼竿在使用时，动力臂小于阻力臂，是费力杠杆，故B符合题意；
C．大铡刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不合题意；
D．撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不合题意。
故选B。
8、B
【解析】
【分析】
【详解】
ACD．扫帚、筷子、镊子在使用过程中，动力臂小于阻力臂，都属于费力杠杆，故ACD不符合题意；
B．瓶盖起子在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B符合题意。
故选B。
9、B
【解析】
【详解】
A．垂直于道钉撬的把手向下压时，由杠杆平衡条件可知，此时动力臂最大，人的用力最省力，故A正确，不符合题意；
B．用斜面向上搬物体时，可以省力，但需额外克服斜面摩擦力做功，不能省功，故B错误，符合题意；
C．使用镊子时，杠杆的支点在动力作用点与阻力作用点的外侧，此时杠杆的动力臂小于阻力臂，属于费力杠杆，故C正确，不符合题意；
D．根据滑轮的特点可知，动滑轮上有两段绳子，n=2，图中的若沿F2方向用力，所用的力与沿F1方向用力的大小基本相同，都等于物体和动滑轮总重的，故D正确，不符合题意。
故选B。
10、D
【解析】
【详解】
A．力臂是支点到力的作用线的垂直距离，故A错误；
B．若不断改变某一杠杆的阻力的作用方向，则阻力臂和动力臂之和会随之发生变化，而杠杆的长度一直是固定不变的，所以杠杆的长度不一定等于动力臂和阻力臂之和，故B错误；
C．力臂是支点到力的作用线的垂直距离，若杠杆是弯曲的或力的方向与杠杆方向不垂直，则力臂就不在杠杆上，故C错误；
D．当力的作用线经过杠杆支点时，力臂即为零，故D正确。
故选D。
二、填空题
1、 定 可以改变拉力的方向 铁钉陷入沙子的程度 高度
【解析】
【详解】
（1）[1][2]由图甲可知，该滑轮不能随物体而移动，因此该滑轮是定滑轮，在使用此滑轮可以改变拉力的方向。
（2）[3][4]物体中重力势能无法直接观察到，由转换法可知，可以通过铁钉陷入沙子的程度来比较物体重力势能的大小；重力势能与物体的质量和高度有关，已知两个实心铁块的质量相同，由图可知两个铁块的高度不同，由控制变量法可知是探究物体重力势能的大小与物体高度的关系。
2、 斜面与水平面的倾角相等时，小球所受重力G越大。 光滑小球静止在斜面上时，小球所受重力G相等时，斜面与水平面的倾角越大，F越大。
【解析】
【详解】
[1] 由图（a）、（b）可知，倾角是相同的，由于G甲＜G乙 ，F1＜F2，所以可得出结论，当倾角相等时，小球所受重力G越大，F越大。
[2]由于（b）、（c）、（d）的小球都是一样的，所以重力G相同，由题中条件可知，随着倾角变大，拉力F也在变大，由此可得：光滑小球静止在斜面上时，小球所受重力G相等时，斜面与水平面的倾角越大，F越大。
3、 200 6
【解析】
【详解】
[1]图中所示的滑轮是定滑轮，定滑轮的实质是等臂杠杆，物体的重力是200N，则手拉绳子的力也为200N。
[2]使用定滑轮不省距离但也不费距离，绳子向下拉6m，则物体上升的高度也是6m。
4、 接触面的粗糙程度
省力
【解析】
【详解】
[1]钳柄上刻有花纹是在压力一定时，增大接触面的粗糙程度来增大摩擦力，不易滑落。
[2]根据杠杆平衡条件可知，当动力臂大于阻力臂时，动力小于阻力，是省力杠杆。
5、 1600##1.6×103 100 80%
【解析】
【详解】
[1]提升重物时所做的有用功
W有用=Gh=400N×4m=1600J
[2]由图知道，n=2，则绳端移动的距离
s=2h=2×4m=8m
拉力所做的总功
W总=Fs=250N×8m=2000J
拉力的功率
[3]动滑轮的机械效率是
6、 1 右 2
【解析】
【详解】
[1]设肩膀到扁担左端距离L，则到右端距离
左端货物的质量为24kg，则右端货物的质量为30kg；由扁担平衡可得
即
解得
即肩膀应放在距离扁担左端1m的位置上。
[2] [3]将两端货物同时向内移动了0.2m时，左、右边货物重力的力臂分别为
则
由可知，要保持挑担水平，应向右端增加货物，设其质量为m，则其重力为mg，由杠杆的平衡条件可得
即
解得
三、计算题
1、（1）0.5W；（2）2J；（3）80%
【详解】
（1）由图乙知道，5s内拉力F做的功为2.5J，拉力的功率为
（2）5秒内整个装置对物体A做的功为克服地面摩擦力做的功，物体受到的摩擦力
f＝0.25G＝0.25×16N＝4N
物体匀速运动，5s内做的有用功
W有＝fs＝4N×0.5m＝2J
（3）由图乙知道，在5s内拉力做的功W总＝2.5J，则滑轮组的机械效率为
答：（1）拉力的功率为0.5W；
（2）5秒内整个装置对物体A做的功为2J；
（3）该装置的机械效率为80%。
2、（1）1000Pa（2）见解析；（3）1780牛
【详解】
解：（1）正方体与地面的接触面积为
Sa280cm)2（0.8m）20.64m2
重物对地面的压强为
P1000Pa
（2）要使所用的拉力最小，该滑轮组向下用力物体向上运动，应从定滑轮开始绕，如图所示
（3）因为
F（G物+G动）
所以动滑轮的重力为：
G动3F﹣G3220N﹣640N20N
因为
F′（G物′+G动）
所以用滑轮组提升物体的最大重力为
G物′3F′﹣G动3600N﹣20N1780N
答：（1）人还没有用力拉之前，重物对地面的压强是1000Pa；
（2）滑轮组上绳子的绕法见下图：
（3）他用此滑轮组提升物体的重力不能超过1780牛。
3、（1）5000J；（2）600W；（3）83.3%
【详解】
解：（1）克服物体重力做的功
W有用=Gh=5000N×1m=5000J
（2）从图中可知
n=3
绳子自由端移动的距离
s=nh=3×1m=3m
拉力做的功
W总=Fs=2000N×3m=6000J
拉力做功的功率
（3）该滑轮组的机械效率
答：（1）克服物体重力做的功是5000J；
（2）拉力做功的功率是600W；
（3）该滑轮组的机械效率是83.3%。
4、（1）1800J；（2）240W；（3）83.3%
【详解】
解：（1）工人做的有用功为
（2）由两段绳子吊着动滑轮，绳子移动的距离为s=4m，工人做的总功为
工人做功的功率为
（3）不计摩擦和绳重的情况下
若用此滑轮组匀速提升重为1500N的物体，滑轮组的机械效率是
答：（1）工人做的有用功为1800J；
（2）工人做功的功率为240W；
3）若用此滑轮组匀速提升重为1500N的物体，滑轮组的机械效率是83.3%
