北师大版九年级年级全一册第十一章简单电路（word版含答案）

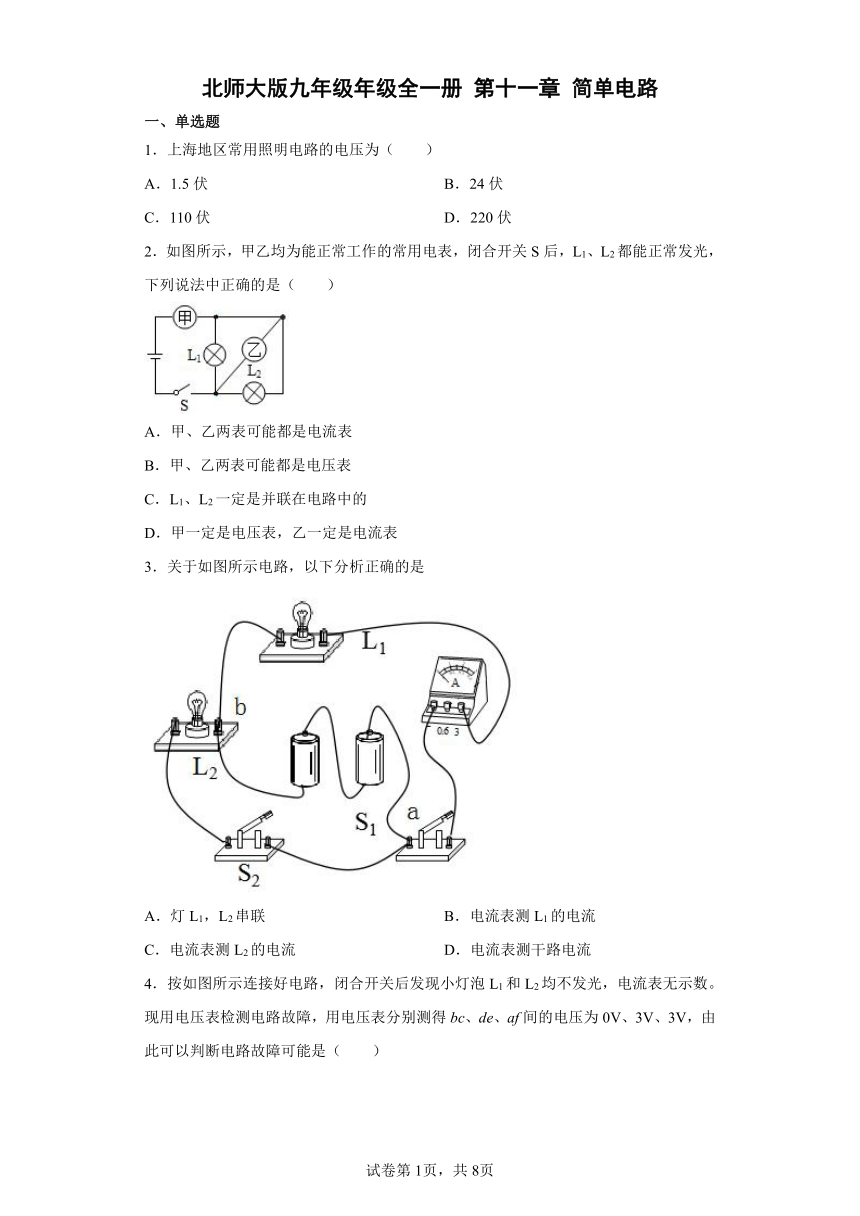

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．上海地区常用照明电路的电压为（　　）
A．1.5伏 B．24伏
C．110伏 D．220伏
2．如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（　　）
A．甲、乙两表可能都是电流表
B．甲、乙两表可能都是电压表
C．L1、L2一定是并联在电路中的
D．甲一定是电压表，乙一定是电流表
3．关于如图所示电路，以下分析正确的是
A．灯L1，L2串联 B．电流表测L1的电流
C．电流表测L2的电流 D．电流表测干路电流

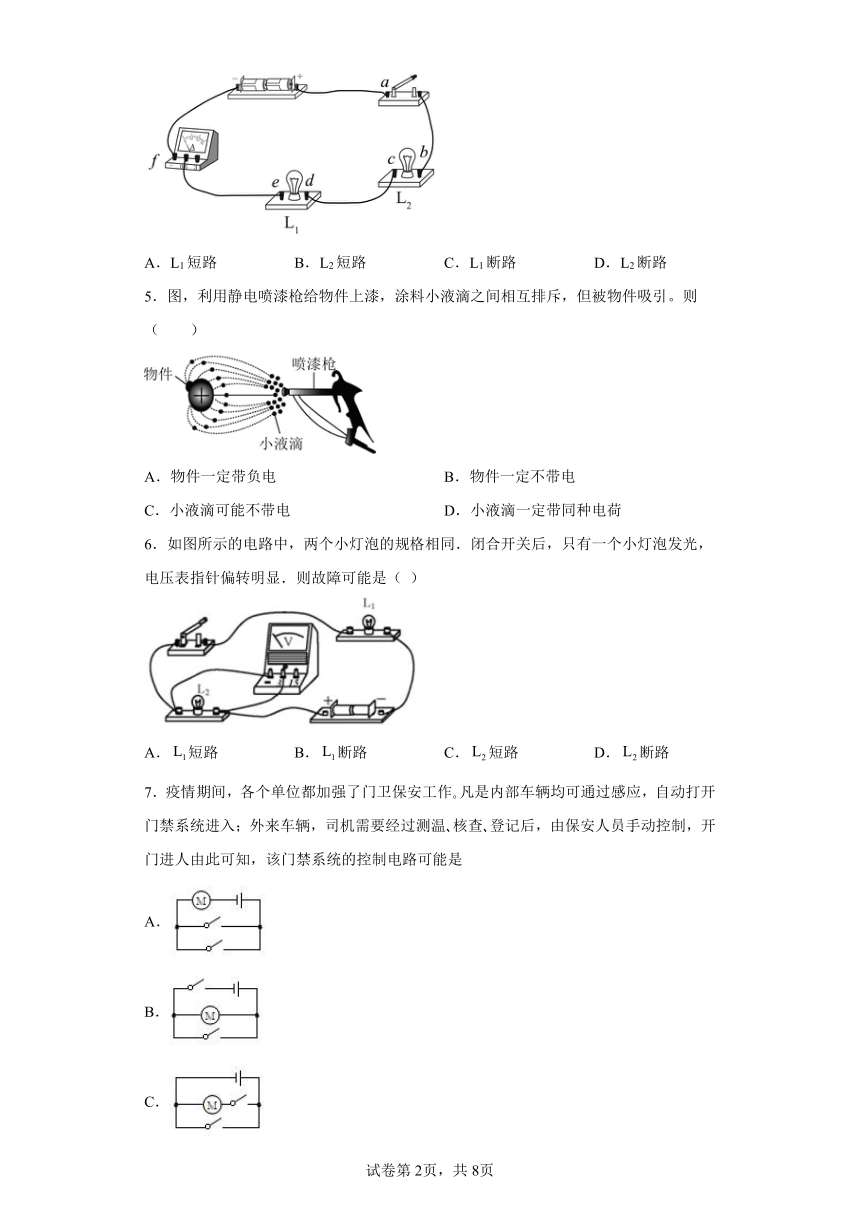

4．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
5．图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
6．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）
A．短路 B．断路 C．短路 D．断路
7．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．

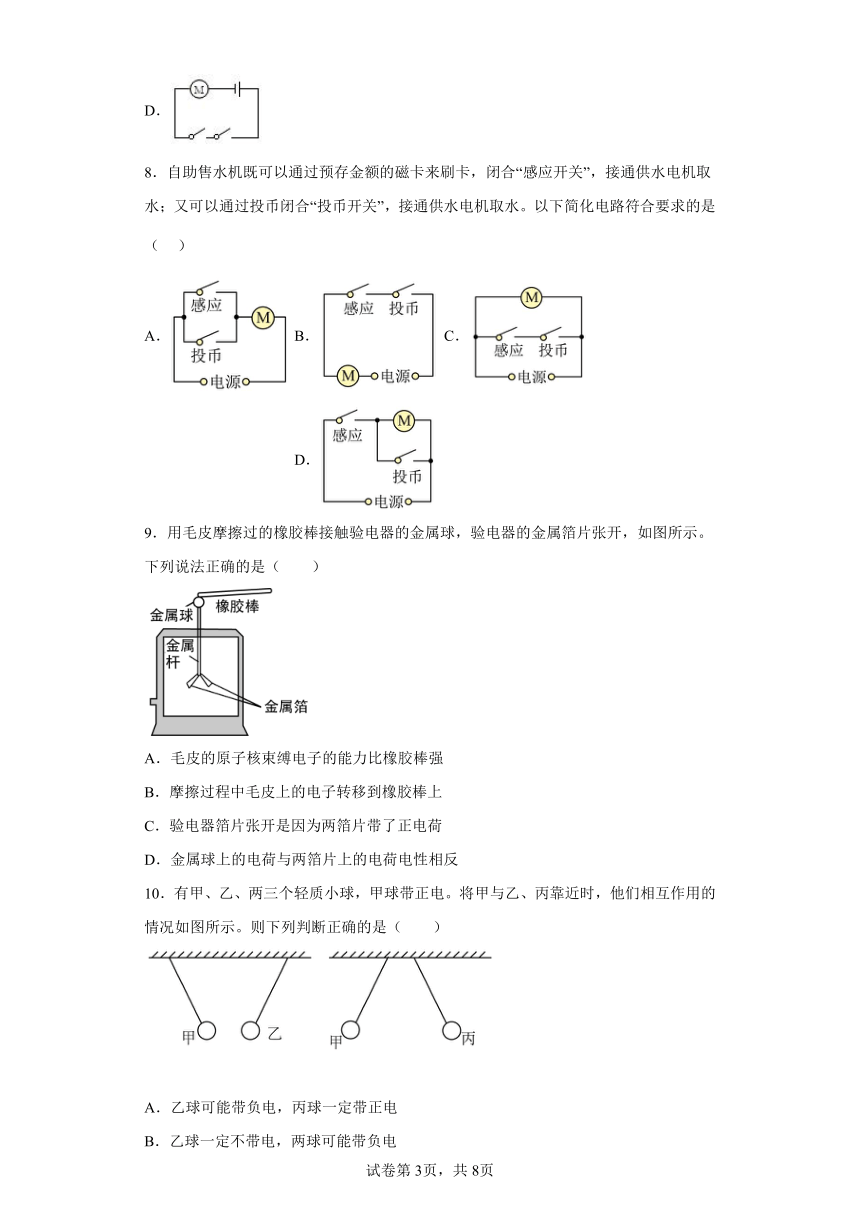

8．自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。以下简化电路符合要求的是（ ）
A． B． C． D．
9．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
10．有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
二、填空题
11．冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有___________的性质，为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一个用特殊材料制成的“橡胶条”（如图所示），该“橡胶条”是___________体。
12．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是 ________ 联；若同时闭合S1、S2、S3则会造成电路 ______ ．

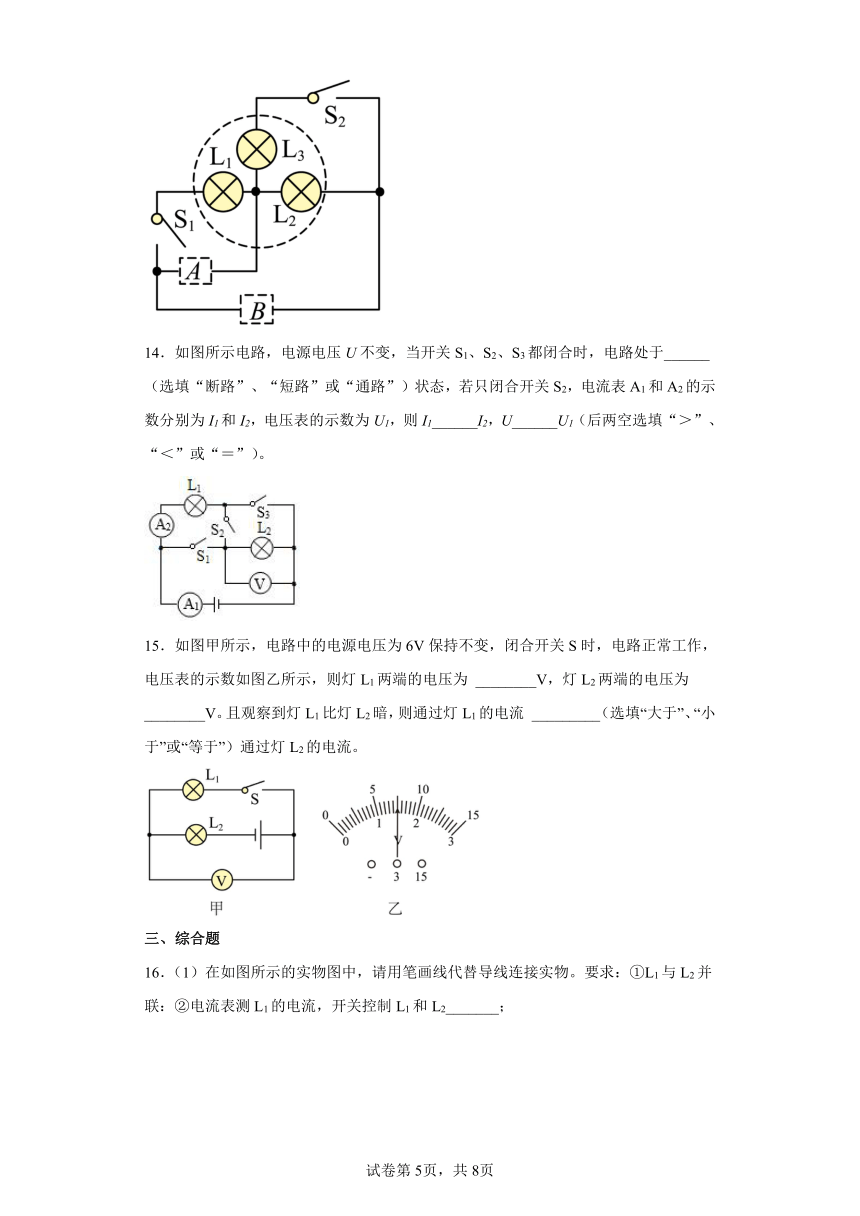

13．如图是一种会变色的灯结构示意图（虚线圆圈），内有三只额定电压均为 3V 的 LED 灯， 已知 L1和 L2分别为红灯和绿灯，为了使它能发出白光，则 L3 应为______灯（填写颜色）， 且在______（选填“A”或“B”）处接入3V 的电源，另一处接入开关 S3，此时各开关的状态分别是______。
14．如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“＝”）。
15．如图甲所示，电路中的电源电压为6V保持不变，闭合开关S时，电路正常工作，电压表的示数如图乙所示，则灯L1两端的电压为 ________V，灯L2两端的电压为 ________V。且观察到灯L1比灯L2暗，则通过灯L1的电流 _________（选填“大于”、“小于”或“等于”）通过灯L2的电流。
三、综合题
16．（1）在如图所示的实物图中，请用笔画线代替导线连接实物。要求：①L1与L2并联：②电流表测L1的电流，开关控制L1和L2_______；
（2）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，分度值是______，示数为______。
17．野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图手电筒的结构示意图，在方框中画出电路图。( )
（2）写出手电筒不发光的三种可能原因。
①___________
②___________
③___________
18．请阅读《无处不在的静电》并回答题。
无处不在的静电
在干燥的北方冬季，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光；见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“叙”起来越理越乱，这就是发生在人体的静电现象。
这些神奇的静电是怎样产生的呢？原来物质都是由分子构成，分子是由原子构成，原子由原子核和核外电子构成，原子核内带正电的质子数与核外带负电的电子数相等，所以整体表现为不带电。但是电子环绕于原子核周国，一经外部因素影响即脱离轨道，离开原来的原子A而侵入其它的原子B，A原子因减少电子而带有正电，B原子因增加电子而带负电，从而造成电子分布不平衡。这些外部因素包括各种能量（如机械能、内能、化学能等）。在日常生活中，任何两个不同材质的物体接触后再分离，都会发生电子的转移，电荷积累使物体带上静电。从一个物体上剥离一张塑料薄膜就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电。固体、液体甚至气体都会因接触分离而带上静电。各类物体都可能由于在其它材质的物体上移动或摩擦而产生静电，所以说静电现象处不在。
静电的危害很多，它的第一种危害来源于带电体的相互作用。在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成聋子和瞎子；在印刷厂里，纸页之间的静电会使纸页粘合在一起，难以分开，给印刷带来麻烦：在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在播放电视节目时，荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图像的清晰程度和亮度降低；混纺衣服上常见而又不易拍掉的灰尘，也是静电捣的鬼。静电的第二种危害，是有可能因静电火花点燃某些易燃物体而发生爆炸。漆黑的夜晚，人们脱尼龙、毛料衣服时，会发出火花和“噼啪”的响声，而穿全棉衣服时就不易发生该现象；在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿，则会引起瓦斯爆炸，导致工人死伤，矿井报废，然而任何事物都有两面性。对于静电这一隐蔽的捣蛋鬼，只要摸透了它的脾气，扬长避短，也能让它为人类服务。比如，静电印花、静电喷涂和静电除尘技术等，已在工业生产和生活中得到广泛应用。静电也开始在淡化海水，喷洒农药、人工降雨、低温冷冻等许多方面大显身手。
请根据上述材料，回答下列问题：
（1）从能量转化的角度来看，摩擦起电是_______能转化为电能。
（2）下列所列举的四种微粒中，尺寸最大的应该是( )
A．分子 B．电子 C．质子
（3）根据你的生活经验判断，下列事例中比较容易产生静电的是( )
A．穿全棉的衣服 B．使用加湿器增加房间湿度 C．使用尼龙围巾
（4）静电现象产生的原因是( )
A．质子发生了转移 B．电子发生了转移 C．原子核发生了转移
19．阅读下列短文，回答问题。
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙为某热敏电阻R1的阻值随温度t变化的图像。图丙是用R1作热敏电阻温度计的电路图，R2为定值电阻，阻值为100Ω，电源电压可调节变化。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1的表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.2V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
（1）热敏电阻R1是________（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是________Ω。
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而________（选填“变大”“变小”或“不变”）。
（3）某次测温时，V1表盘上显示的温度是15℃，此时电源电压为________V。
（4）若电源电压可在0.6﹣1.2V之间调节，该热敏电阻R1的电阻变化范围为_________Ω。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
我国常用的照明电路的电压为220V，故ABC不符合题意，D符合题意。
故选D。
2．C
【解析】
【详解】
A．若甲、乙两表都是电流表，闭合开关S后，则电路短路，故A错误；
B．若甲、乙两表都是电压表，闭合开关S后，L1、L2不能正常发光，故B错误；
C．两灯在相同的两点之间，L1、L2一定是并联在电路中的，故C正确；
D．甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故D错误。
故选C。
3．B
【解析】
【分析】
串联电路只有一条电流路径，并联电路中有多条电流路径，根据实物电路图，分析电路的连接方式，电流表与被测量的用电器串联，分析电流表测量哪个用电器的电流．
【详解】
电流从电源的正极出发，分两条支路：一条支路经过开关S1后，经电流表、灯L1返回电源负极；另一条支路经过开关S2后，经灯L2回到电源负极，电路中有两条电流路径，故灯L1、L2并联，故A错误；电流表串联在灯泡L1所在的支路上，电流表测量的是通过L1的电流，故B选项正确，C、D选项错误．
故选B．
【点睛】
本题考查电路的连接方式和电流表的使用，电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
4．C
【解析】
【分析】
【详解】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
5．D
【解析】
【分析】
【详解】
A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；
B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；
C．由于小液体相互排斥，故小液体肯定带电，故C不符合题意；
D．由于小液体相互排斥，故小液体肯定带同种电荷，故D符合题意。
故选D。
6．A
【解析】
【详解】
电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
7．A
【解析】
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
8．A
【解析】
【详解】
A．由电路图可知，感应开关和投币开关并联，供水电机位于干路，闭合感应开关或投币开关时，供水电机均可以工作，故A符合题意；
B．由电路图可知，感应开关和投币开关串联，共同控制供水电机，只有感应开关和投币开关都闭合时，供水电机才可以工作，故B不符合题意；
C．由电路图可知，感应开关和投币开关不闭合时供水电机工作，感应开关或投币开关闭合时供水电机仍工作，故C不符合题意；
D．由电路图可知，只闭合感应开关时供水电机工作，只闭合投币开关时供水电机不工作，故D不符合题意。
9．B
【解析】
【分析】
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
10．A
【解析】
【详解】
电荷的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，由图可知，与丙球在相互排斥，则丙球一定带正电；甲球与乙球相互吸引，又由于带电体具有吸引轻小物质的性质，则乙球可能带负电或不带电，故BCD错误，A正确。
故选A。
11． 吸引轻小物体 导
【解析】
【分析】
【详解】
[1]汽车上会吸附很多灰尘，是因为带电体具有吸引轻小物体的性质。
[2] 该“橡胶条”是导体，将电荷转移到大地，这样就避免人触摸车门时因放电带来的不适感。
12． 串 短路
【解析】
【详解】
[1]当S1、S3断开，S2闭合时，电流依次经过灯泡L1与L2，所以它们是串联的；
[2]若同时闭合S1、S2、S3，这样就直接用导线把电源两端连接，所以会造成电源短路．
13． 蓝 A 都处于闭合
【解析】
【详解】
[1]色光的三原色是红、绿、蓝三种色光，由于已有红灯和绿灯，则为了使它能发出白光，L3应为蓝色灯泡。
[2][3]为了使它能发出白光，则L1、L2和L3应都处于通路状态，由图可知：要使三灯并联，A处只能是电源，所以B处应接入开关S3，当开关都处于闭合状态，L1、L2和L3并联，都处于通路状态。
14． 短路 = >
【解析】
【分析】
【详解】
[1]由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表的电流很小，相当于导线，所以电路处于短路状态。
[2][3]若只闭合开关S2，电流经过A1、A2、L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路中电流处处相等，所以两电流表示数I1=I2，串联电路中总电压等于各用电器电压之和，所以U>U1。
15． 1.5 4.5 等于
【解析】
【详解】
[1]由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；由于电源电压为6V，乙图中电压表若选用大量程，分度值为0.5V，则示数为7.5V，不符合题意；所以乙图中电压表选用的是小量程，分度值为0.1V，示数为1.5V，即灯L1两端的电压为U1=1.5V。
[2]根据串联电路的电压关系可知，灯L2两端的电压为
[3]串联电路中，电流处处相同，所以通过灯L1的电流等于通过灯L2的电流。
16． 电压 0~2.5V 0.1V 1V
【解析】
【详解】
（1）根据题意，两灯并联，开关控制整个电路，所以开关在干上，电流从电源正极出发经开关后，分成两支，分别经过两灯后回到电源负极，电流表串联在L1的支路中，如图所示
（2）[1][2]如图所示，选择的正接线柱是2.5V接线柱，表明测量的物理量是电压。2.5V是此量程允许的最大电压，故测量范围为0~2.5V。
[3][4]由量程为0~2.5V，即最大电压示数2.5V，被分成了5大格，则每1大格表示0.5V，每小格平均分成了5小格，每小格表示0.1V，即分度值为0.1V，如图指针所示的位置一共10小格，故读数为1V。
17． 灯泡坏了（灯丝断了） 电池没电 开关或其他部分电路接触不良
【解析】
【详解】
（1）[1]用导线将电源、开关以及灯泡顺次连接起来，如图所示：
（2）①[2]灯丝断了，没有电流通过灯的灯丝，所以灯不亮。
②[3]电池没电，没有电流通过灯的灯丝，灯泡不能发光。
③[4]开关或其他部分电路接触不良，没有电流通过灯的灯丝，所以灯不亮。
18． 机械能 A C B
【解析】
【详解】
（1）[1]在摩擦起电的过程中，消耗了机械能，同时产生了电能，则从能量转化的角度分析可知，摩擦起电的实质是将机械能转化为电能的过程。
（2）[2]分子是由原子组成的，原子由原子核和电子构成，原子核几乎占了原子的绝大部分质量，原子核由质子和中子构成，因此，尺度最大的应该是分子，故A符合题意，BC不符合题意。
故选A。
（3）[3]容易得到或失去电子且不容易导电的材料，容易产生静电现象，据此可知：
A．全棉的衣服不容易得失电子，不容易产生静电，故A不符合题意；
B．水是导体，使用加湿器增加房间湿度，不容易产生静电，故B不符合题意；
C．尼龙围巾容易得失电子，并且尼龙是绝缘体，容易产生静电，故C符合题意。
故选C。
（4）[4]静电现象产生的原因是：两个物体相互摩擦时，由于不同物体的原子核对电子的束缚能力不同，在摩擦的过程中束缚电子能力强的得到电子而带负电，束缚电子能力弱的失去电子而带正电，所以静电现象产生的实质是电子发生了转移，故B符合题意，AC不符合题意。
故选B。
19． 负 520 变小 1 2.5～40
【解析】
【分析】
【详解】
（1）[1][2]由图乙可知，热敏电阻R1的阻值随温度的升高而变小，为负温度系数热敏电阻；在标准大气压下，将R1放入冰水混合物中时，热敏电阻R1的温度为0℃，其阻值为520Ω。
（2）[3]测温时，保持R2两端电压为0.20V时，电路中的电流保持2mA不变，因热敏电阻R1的阻值随温度的升高而变小，所以，由U=IR可知，R1两端的电压变小，即R1两端的电压随温度升高而变小。
（3）[4]由图乙可知，R1与t的关系为一次函数，设为R1=kt+b，把t=0℃、R1=520Ω和t=30℃、R1=280Ω代入可得
联立等式可得
则
当V1表盘上显示的温度是15℃时
此时V1的示数
因串联电路中总电压等于各分电压之和，所以，此时电源电压
（4）[5]由题意可知，电源电压可在0.60V～1.20V之间调节，当电源的电压U′=0.60V时，热敏电阻两端的电压
此时热敏电阻的阻值
由
可得
当电源的电压U″=1.20V时，热敏电阻两端的电压
此时热敏电阻的阻值
由可得
所以，该热敏电阻温度计测量温度的范围为2.5℃～40℃。
