第二十章　电与磁
专题七　电磁现象辨析

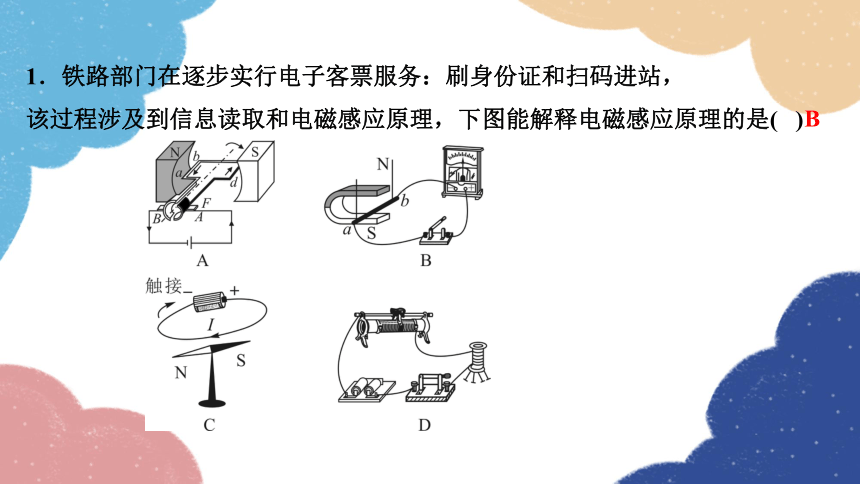

1．铁路部门在逐步实行电子客票服务：刷身份证和扫码进站，
该过程涉及到信息读取和电磁感应原理，下图能解释电磁感应原理的是( )
B

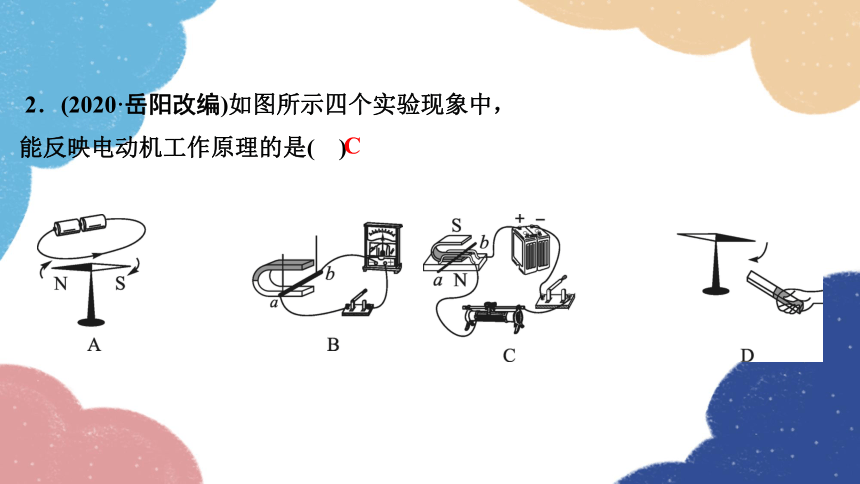

2．(2020·岳阳改编)如图所示四个实验现象中，
能反映电动机工作原理的是( )
C

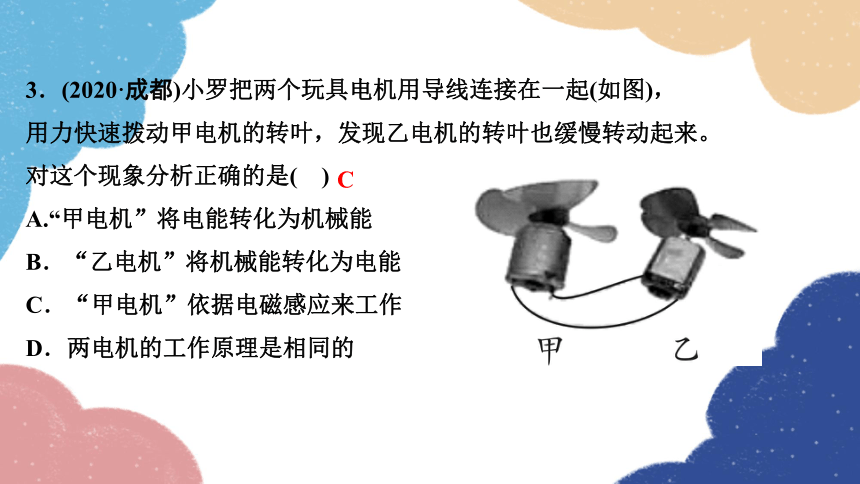

3．(2020·成都)小罗把两个玩具电机用导线连接在一起(如图)，
用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。
对这个现象分析正确的是( )
A.“甲电机”将电能转化为机械能
B．“乙电机”将机械能转化为电能
C．“甲电机”依据电磁感应来工作
D．两电机的工作原理是相同的
C

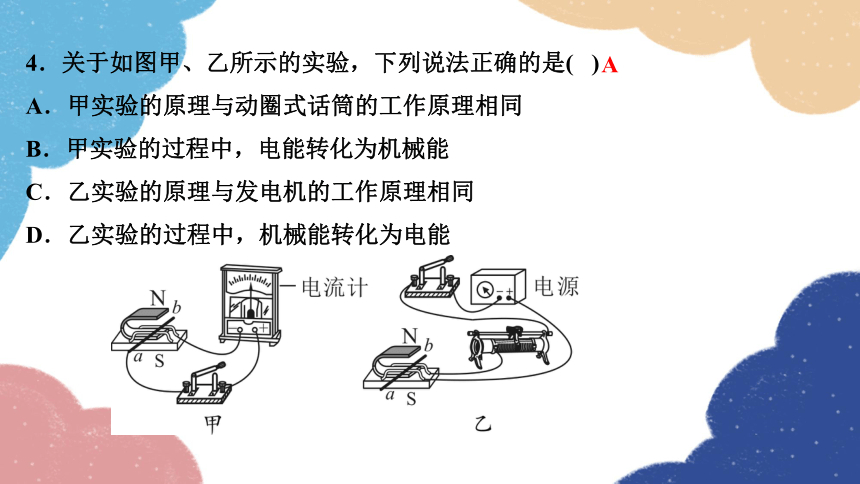

4．关于如图甲、乙所示的实验，下列说法正确的是( )
A．甲实验的原理与动圈式话筒的工作原理相同
B．甲实验的过程中，电能转化为机械能
C．乙实验的原理与发电机的工作原理相同
D．乙实验的过程中，机械能转化为电能
A
5．(多选)如图所示，对下列甲、乙、丙、丁四幅图解释合理的是( )
A．图甲可演示磁场能产生电流
B．图乙中，闭合开关，小磁针N极向左偏转
C．图丙可演示发电机原理
D．图丁可演示电磁铁磁性强弱与线圈匝数的关系
CD
6．关于图中的装置，下列说法错误的是( )
A．甲：动圈式话筒工作时应用了电磁感应原理
B．乙：电动机的原理装置图
C．丙：发电机的原理装置图
D．丁：图中实验原理是磁场对通电导体有力的作用
D
7．有人发明了一种“发电地板”，如图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使其发电。该发电地板的工作原理与下列哪个选项的实验原理相同 ( )
B
8．(2020·天水改编)我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是( )
D
9．(2020·贵阳模拟)我国高铁的动车组采用了“再生制动”技术。原理是进站前先停止供电，在关闭电源后，电动机的线圈随车轮一起转动，闭合线圈的一部分在磁场中做切割磁感线运动产生感应电流。
下列装置中，与“再生制动”技术原理相同的是( )
B
10．科学家设计了一种“波浪能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标。当波浪使浮标上下浮动时，工作臂就随之移动，完成能量的采集，并把它们储存到船上的大容量电池中。
图中能反映“波浪能量采集船”能量采集原理的是( )
A
