人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题

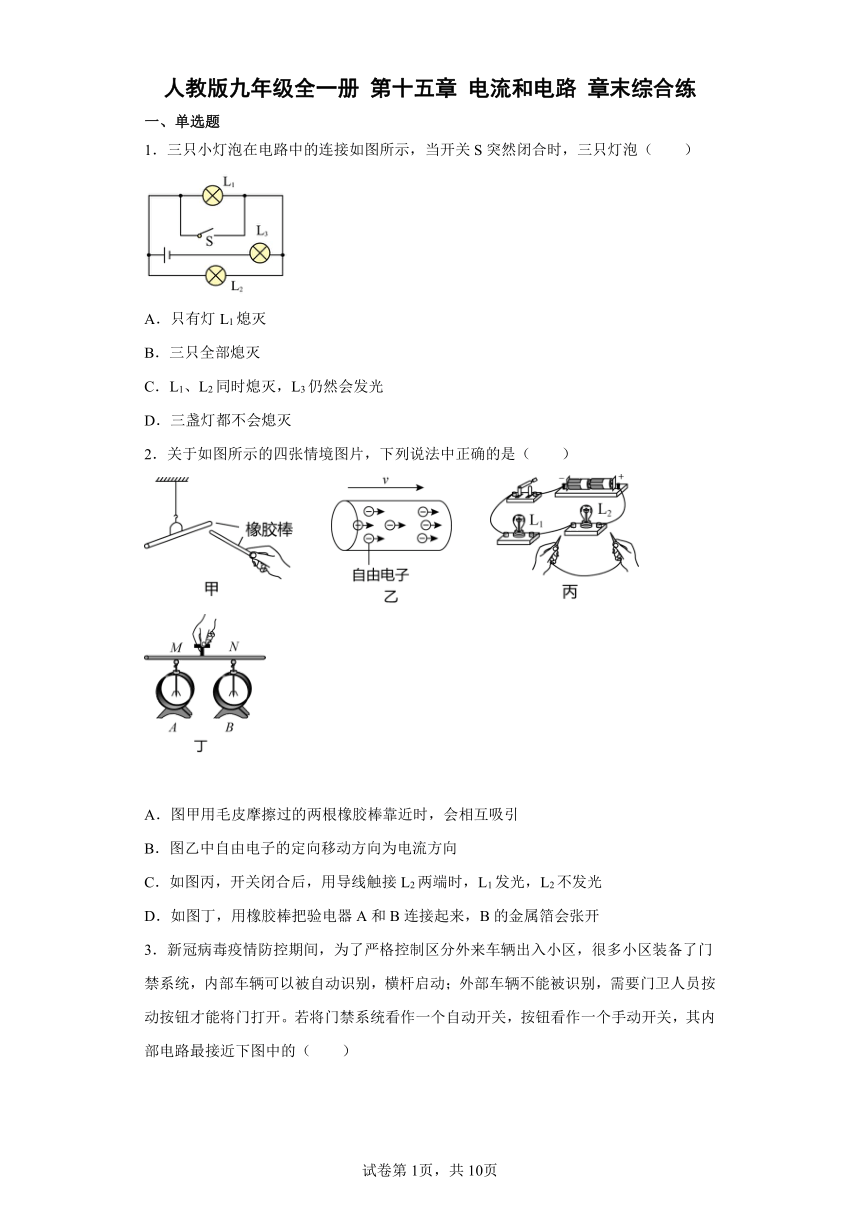

1．三只小灯泡在电路中的连接如图所示，当开关S突然闭合时，三只灯泡（　　）
A．只有灯L1熄灭
B．三只全部熄灭
C．L1、L2同时熄灭，L3仍然会发光
D．三盏灯都不会熄灭
2．关于如图所示的四张情境图片，下列说法中正确的是（　　）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开

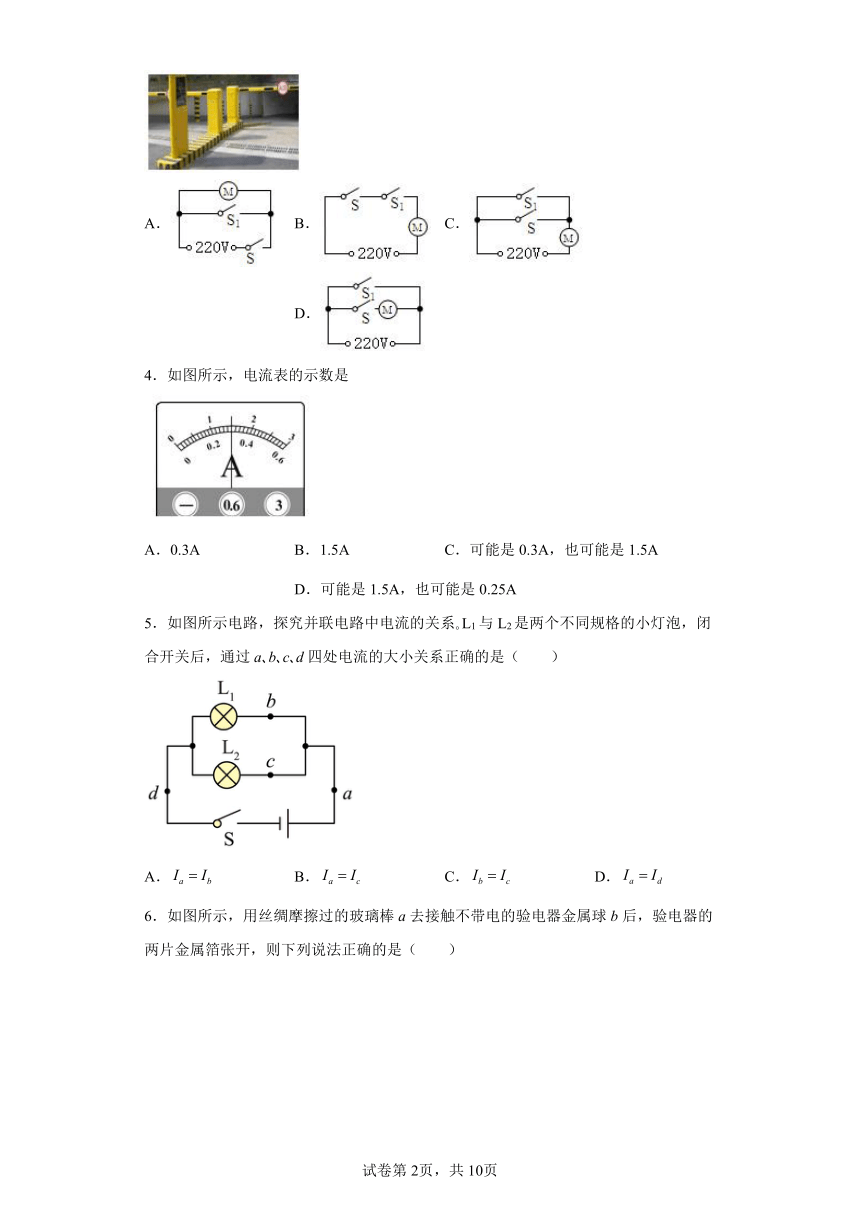

3．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（　　）
A． B． C． D．
4．如图所示，电流表的示数是
A．0.3A B．1.5A C．可能是0.3A，也可能是1.5A D．可能是1.5A，也可能是0.25A
5．如图所示电路，探究并联电路中电流的关系 L1与L2是两个不同规格的小灯泡，闭合开关后，通过a b c d四处电流的大小关系正确的是（　　）
A． B． C． D．

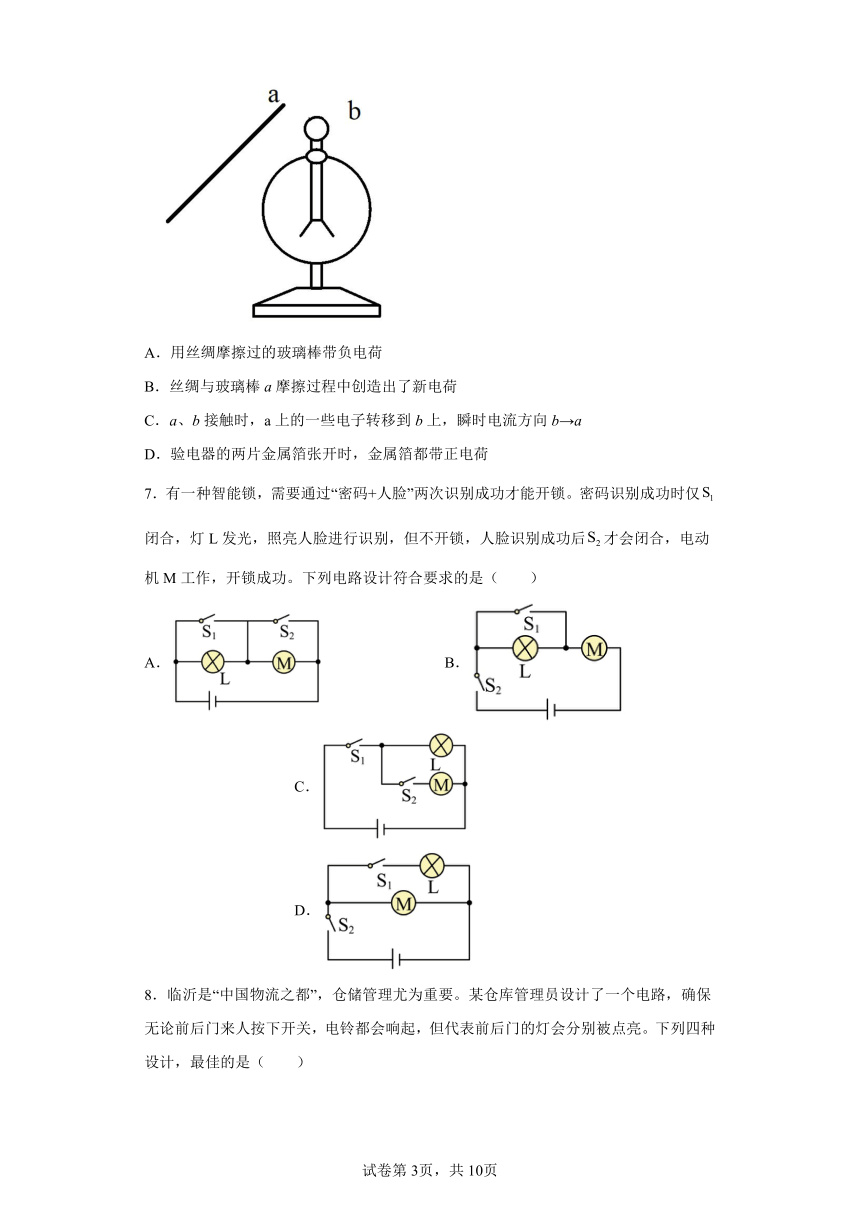

6．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
7．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）
A． B． C． D．
8．临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（　　）
A． B．
C． D．
9．小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（　　）
A． B． C． D．
10．如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（　　）
A． B．
C． D．
11．下列实验现象中，能说明分子间有吸引力的是（　　）
A．甲中带电体能吸引轻小物体 B．乙中两塑料吸盘间空气被挤掉后能吊起重物
C．丙中打开醋瓶盖能嗅到醋味 D．丁中两表面光滑的铅块紧压后能粘在一起
12．物理课上老师做摩擦起电实验时，发现橡胶棒几乎不能吸引小纸屑，用验电器验电时箔片张开角度也不明显，后来老师戴上橡胶手套重做一次实验，发现用毛皮摩擦过的橡胶棒能吸引很多小纸屑，与验电器接触，验电器的箔片张角也很大，以下相关说法中正确的是（ ）
A．摩擦起电的实质是带正电的质子发生了转移
B．橡胶棒与验电器接触瞬间，电流方向为橡胶棒到验电器
C．验电器的原理是异种电荷相互吸引
D．带上橡胶手套是因为橡胶是绝缘体，可阻止电荷从橡胶棒导入人体
13．给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（　　）
A．3根 B．4根 C．5根 D．6根
14．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
15．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）
A． B．
C． D．
二、填空题
16．用毛皮摩擦过的橡胶棒去靠近轻小物体甲，结果橡胶棒与甲互相排斥，则物体甲带_______电荷（选填“正”或“负”），用这个橡胶棒去接触验电器的金属球的瞬间，电流方向是从_______。（选填“验电器到橡胶棒”或“橡胶棒到验电器”），用这个橡胶棒去靠近不带电的纸屑，会_______纸屑（填“吸引”或“排斥”）。
17．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图乙和丙所示。则通过L1的电流是______A。
18．如图所示，要使小灯泡L1、L2串联，必须闭合开关______；闭合开关S1、S3，则小灯泡L1、L2______（选填“串联”或“并联”）；闭合开关______则将造成电路短路。
19．被丝绸摩擦过的玻璃棒由于______而带上正电，用这个玻璃棒去接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷相互______而张开，实验时发现金属箔片张开角度很小，说明玻璃棒______。
20．用毛皮摩擦过的橡胶棒由于得到电子而带____电。用这个橡胶棒A接触验电器的金属球B，如图所示，验电器的两金属箱片由于带同种电荷互相____而张开。橡胶棒A接触验电器的金属球B时，电流的方向是从____。（选填“A到B”或“B到A”）
三、综合题
21．阅读材料并回答问题：
材料一∶ 1800年，意大利教授伏打用锌、铜两种金属与盐水接触产生了电，他将这种电称为“金属电”。据此原理发明了伏打电堆，图（a）为一个伏打电池；
材料二∶ 1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”。图（b）为模拟塞贝克实验，实验数据如下表：
两接触点的温差/℃ 0 100 200 300
电流/A 0 0.064 0.142 0.229
(1) 根据以上塞贝克模拟实验资料及实验数据，可知金属丝两连接点的____越大，热电流越大；图（b）电路中是_____能转化为电能。
(2) 请设计一简单实验说明判断图（a）伏打电池金属板A、B正负极的方法：_____。
22．如图所示，汽车中应用了许多物理知识，请你运用所学的物理知识解答下列问题：
（1）汽车发动机是用水作冷却剂的，这是利用了水的________的性质；
（2）汽油机是汽车的“心脏”，在四冲程汽油机的工作过程中，靠飞轮惯性工作的三个冲程分别是________冲程、________冲程、________冲程；
（3）为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计比较合理的电路图是________；
（4）如图所示，汽车转弯时，同侧前后两个转向灯会同时闪亮，若其中一只灯坏了，另一只灯仍会闪亮．则该两个转向灯是________（填“串联”或“并联”）的；要使转向灯发光，司机要拨动一下方向盘旁的一根横杆，这根横杆的作用相当于电路中的________。
23．如图所示，已知电流表A的示数是2.5A，A1的示数是0.5A，设流过电阻R1、R2的电流分别用I1、I2来表示，电流表A的示数用I表示。计算出流过电阻R1和R2的电流（要求：1.画出等效图，2.在等效图上标出已知量，3.写出计算过程）。
24．阅读短文，回答问题。
怒发冲冠
在“物理教学中STS教育与课外科技活动”学术报告会上，某教授做了一个有趣的实验；他站在从宾馆房间带来的一次性塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍，与放在椅子上的毛皮摩擦后立即拍一下自己的胸部，反复几次后，他的花白头发根根竖起像“怒发冲冠”似的，顿时会场上响起了热烈的掌声。
（1）带绝缘柄的圆形铜拍与毛皮摩擦后带电，有人说这是摩擦创造了电荷，这种说法______（填“正确”或“不正确”）；若摩擦后毛皮带负电，则摩擦时瞬间电流方向是______（填“从铜拍到毛皮”或“从毛皮到铜拍”）；
（2）此现象说明人体是______（填“导体”或“绝缘体”）；
（3）请说明“怒发冲冠”的物理原理是______。
25．在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是______；
A．护士工作很忙，要用多种信号提醒
B．能够确定呼叫发出的位置
C．呼叫信号强弱合适
D．值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了如图甲所示的电路。该电路能不能达到呼叫目的？答：______；
（3）当一个病房有三张病床时，小杨同学设计的电路如图乙所示，小张同学设计的电路如图丙所示对比这两个电路，图丙电路的优点是______；
（4）关于图丙所示呼叫电路，下列说法中，合理的是______。
A．若只有L2不亮，其他两盏灯依然亮，铃也响，则有可能是L2发生了短路或断路
B．L1两端的电压和L2、L3两端电压相等，都等于220V
C．电铃额定功率不宜太大
D．病房开关必须安全且使用方便
26．（1）用笔画线代替导线，按左边的电路图把实物图连接起来；( )
（2）为了测量L2的电流，小明连接了如图甲所示的电路，要求L1与L2并联，S控制干路，S1控制L2，请用笔画线代替导线，把图甲中还没有连接的导线接上，使电路完整_______。闭合开关，电流表指针偏转如图乙所示，此时电灯L2的电流是___________A。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
由电路图可知，该电路灯泡L1、L2并联后再与灯泡L3串联，开关S与灯泡L1并联。当开关S突然闭合时，电流从电源正极流出经开关S、灯泡L3、回到电源负极，灯泡L1被短路，因灯泡L1、L2并联，灯泡L2所在的支路也被短路，所以L1、L2同时熄灭，L3仍然会发光。故ABD不符合题意，C符合题意。
故选C。
2．C
【详解】
A．用毛皮摩擦过的两根橡胶棒，带同种电荷，根据电荷相互作用的规律知，同种电荷相互排斥，故A错误；
B．正电荷定向移动的方向为电流方面，由图乙知，电子带负电，向右定向移动，故电流的方向与电子移动的方向相反，故B错误；
C．由图知，两灯串联，当用导线触接两端时，灯被短路，不发光，灯发光，故C正确；
D．由图丁知，验电器A带电，用橡胶棒把验电器A和B连接起来，因橡胶棒是绝缘体，在A和B之间，没有电荷的转移，故B不带电，金属箔不会张开，故D错误。
故选C。
3．C
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，故C符合题意，ABD不符合题意。
故选C。
4．C
【详解】
由图知，若电流表的量程是0 0.6A，则分度值是0.02A，电流表示数是0.3A.若电流表的量程是0 3A，则分度值是0.1A，电流表示数是1.5A.故此电流表的示数可能是0.3A，也可能是1.5A.故选C.
【点睛】
先确定电流表的量程、分度值，然后根据指针位置读出电流表的示数．不知道量程的情况下，则有两种可能．
5．D
【详解】
由电路图知道，两灯并联，Ia 为干路电流，Ib 、Ic 是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道
Ia =Ib +Ic
故AB错误；
C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道
Ib ≠Ic
故C错误；
D、由于a、d点都在干路上，所以
Ia =Id
故D正确。
故选D。
6．D
【详解】
A．用丝绸摩擦过的玻璃棒带正电荷，故A错误；
B．丝绸与玻璃棒a摩擦过程中并没有创造出新电荷，而是电荷发生了转移，故B错误；
C．玻璃棒a带正电荷，是由于失去部分电子形成的，当a、b接触时，b上的一些电子转移到a上，瞬时电流方向a→b，故C错误；
D．玻璃棒a和金属球b接触时，金属球b和两片金属箔均带上和a相同种电荷，即正电荷，两片金属箔由于同种电荷相互排斥而张开，故D正确。
故选D。
7．C
【详解】
由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。
故选C。
8．C
【详解】
无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。
故选C。
9．A
【详解】
A．灯泡和电动机并联，只闭合开关S1，警示灯L发光，只闭合开关S2，电动机工作，故A符合题意；
B．灯泡和电动机串联，两个开关都闭合时，灯泡发光，电动机工作，故B不符合题意；
CD．只闭合开关S1，灯泡发光，电动机工作，只闭合开关S2，两个用电器都不工作，故CD不符合题意。
故选A。
10．A
【详解】
根据题意知道，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，故A符合题意，BCD不符合题意。
故选A。
11．D
【详解】
A．甲实验说明带电体能吸引轻小物体，不能说明分子间具有引力，故A不符合题意；
B．乙中两塑料吸盘间空气被挤掉后能吊起重物，是因为大气压的作用，不能说明分子间具有引力，故B不符合题意；
C．丙中打开醋瓶盖能嗅到醋味，是因为醋分子做无规则运动，扩散到空气中，不能说明分子间具有引力，故C不符合题意；
D．丁中两表面光滑的铅块紧压后能粘在一起，是因为铅分子间存在着相互作用的吸引力，故D符合题意。
故选D。
12．D
【详解】
A．摩擦起电不是创造了电，而是电子从一个物体转移到另一个物体，摩擦起电的实质是电子的转移，故A错误；
B．正电荷定向移动的方向为电流的方向，电流的方向与负电荷定向移动的方向相反。橡胶棒带负电，橡胶棒与验电器接触瞬间，电子从橡胶棒流向验电器，电流方向从验电器流向橡胶棒，故B错误；
C．验电器的原理是同种电荷相互排斥，两个金属箔片张开，故C错误；
D．一开始橡胶棒上的电荷会通过人体转移到大地，老师戴上橡胶手套后，因为橡胶手套是绝缘体，可阻止电荷从橡胶棒导入人体，故D正确。
故选D。
13．C
【详解】
两灯泡用一个开关控制并联接在一节干电池上，至少需要5根导线，如右图所示；故选C.
14．C
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
15．C
【详解】
A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
16． 负 验电器到橡胶棒 吸引
【详解】
[1]毛皮摩擦过的橡胶棒带负电，同种电荷相互排斥，橡胶棒与甲互相排斥，则甲带负电荷。
[2]用带负电的橡胶棒接触验电器的金属球时，自由电子从橡胶棒转移到验电器上，电流的方向和负电荷定向移动的方向相反，所以电流的方向从验电器到橡胶棒。
[3]带电体具有吸引轻小物体的性质，故用这个橡胶棒去靠近不带电的纸屑，会吸引纸屑。
17．0.76
【详解】
由图可知，两灯泡并联，电流表A2测量通过灯泡L2的电流，电流表A1测量干路电流，由图知，乙图中电流表选择的是0～3A量程，丙图中电流表选择的是0～0.6A量程，由并联电路电流的规律，干路电流大于支路电流，故乙图中电流表为A1，其分度值为0.1A，示数为
I=1A
丙图中电流表为A2，选择的是0～0.6A量程，分度值为0.02A，示数为
I2=0.24A
即通过灯泡L2的电流为0.24A；根据并联电路的电流特点可知，通过灯泡L1的电流为
I1=I-I2=1A-0.24A=0.76A
18． S2 并联 S2、S3
【详解】
[1]要使小灯泡L1、L2串联，电流的路径只有一条，必须闭合开关S2，断开开关S1、S3。
[2]合开关S1、S3，电流从电源正极流出分别经过支路L2和支路S3、L1，再通过开关S1流回电源负极，因此小灯泡L1、L2并联。
[3]当S2、S3同时闭合时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路。
19． 失去电子 排斥 所带电荷量少
【详解】
[1]根据正、负电荷的定义可知，用丝绸摩擦过的玻璃棒因为失去电子而带正电。
[2][3]将被丝绸摩擦过的玻璃棒与验电器的金属球接触后，两金属箔片均会带上正电，因为同种电荷相互排斥，所以验电器的金属箔会张开；金属箔片张开角度很小,说明两者之间的作用力较小，而作用力的大小与电荷量的多少有关，即是玻璃棒所带电荷量少。
20． 负电 排斥 B到A
【详解】
[1]自然界中存在两种电荷：与毛皮摩擦过的橡胶棒由于得到电子带负电，与丝绸摩擦过的玻璃棒由于失去电子带正电。
[2]电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理就是利用同种电荷相互排斥。
[3]橡胶棒A接触验电器的金属球B时，电子通过金属杆转移到验电器的箔片上，由于同种电荷相互排斥，所以箔片张开。由于电子带负电，物理学规定正电荷定向移动的方向为电流方向，所以此过程中电流方向是从B到A。
21． 温度差 内能 将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则反
【详解】
(1)[1]根据表格可以看出，金属丝两连接点的温差越大，产生的电流越大。
[2]图（b）中因为存在温度差，所以产生了电流，所以是将内能转化为电能。
(2)[3]电压表接反时指针会反向偏转，接正确时正向偏转，所以，可以利用电压表，将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则A金属板为电源负极。
22． 比热容大 吸气 压缩 排气 B 并联 开关
【详解】
（1）[1]和质量相同的其它物质相比，升高相同的温度，水吸热多，即水的比热容大；汽车发动机用水作冷却剂就是利用水的这个特性。
（2）[2][3][4]在内燃机的做功冲程中，燃气的内能转化为活塞的机械能，而吸气冲程、压缩冲程、排气冲程都是靠飞轮的惯性完成的。
（3）[5]A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；
B．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；
D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。
故选B。
（4）[6][7]汽车的前后转向灯可以单独工作，所以它们是并联的；司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用。
23．2A，0.5A
【详解】
解：由实物图可知，电阻R1与R2并联接入电路，电流表A测测量干路电流，电流表A1测量流过电阻R2的电流，电压表测量电源电压，等效图如下图所示：
由电流表示数可知，干路电流为I=2.5A，流过电阻R2的电流为I2=0.5A，由并联电路总电流等于各支路电流之和可知，流过电阻R1的电流为
I1=I-I2=2.5A-0.5A=2A
答：等效图见解析所示，流过电阻R1的电流为2A，流过电阻R2的电流为0.5A。
24． 不正确 从毛皮到铜拍 导体 同种电荷相互排斥
【详解】
（1）[1]带绝缘柄的圆形铜拍与毛皮摩擦后带电，是铜拍和毛皮之间发生了电子的转移，没有创造电荷，该说法不正确。
[2]若摩擦后毛皮带负电，则带负电的电子由铜拍向毛皮转移，则摩擦时瞬间电流方向是从毛皮到铜拍。
（2）（3）[3][4]教授站在塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍和毛皮摩擦，出现摩擦起电现象。带电的铜拍接触胸部，电荷通过人体传向头发，使头发带同种电荷，根据同种电荷相互排斥，出现“怒发冲冠”现象，也说明人体是导体。
25． D 能达到 能够确定发出呼叫的床位 CD
【详解】
（1）[1]ABC．设计呼叫电路时，需要护士确定呼叫发出的位置，由于护士的工作较多，所以设计电路时，需要用多种信号提醒，提醒的信号的强弱要合适，不能影响到他人，故ABC不符合题意；
D．设计呼叫电路时，不需要考虑值班室是否有护士值班，因为护士值班室都会有护士值班，故D符合题意。
故选D。
（2）[2]一个病房只有一张病床，所以只要闭合开关，铃响灯亮，能达到呼叫目的。
（3）[3]由图2可知，三个开关闭合其中的任意一个开关，铃响灯亮，但无法确定是哪个床位呼叫；由图3可知，每个床位都有对应的一个灯，闭合一个开关，铃响灯亮，根据亮的灯可以确定是哪个床位呼叫。
（4）[4]A．各病床的灯为并联，电铃在干路上，无论哪个房间闭合床头开关，所控制的灯与电铃连通，电铃响，灯发光，就能及时通知值班室里的护士，若L2短路，其它灯也不能亮，只有铃响，所以不可能是L2发生了短路，故A不符合题意；
B．各病床的灯为并联，然后与电铃串联，电铃还要分压，因此L1两端的电压和L2、L3两端电压相等，但不等于220V，故B不符合题意；
C．电铃额定功率不宜太大，否则会影响到病人的休息，故C符合题意；
D．病房开关必须安全且使用方便，这样不容易发生触电事故，故D符合题意。
故选CD。
26． 0.4
【详解】
（1）[1]由电路图可知，电铃与灯泡并联，开关S1控制电铃，与电铃在一条支路上，开关S在干路上控制整个电路。实物图如图所示
（2）[2]L1与L2并联，S1控制L2，即S1与L2串联在一条支路上，测量L2的电流，则电流表应该与灯泡L2串联在一条支路上，开关S干路在干路上，如图所示
[3]如图所示，电流表选择的是分度为0.02A的小量程，其示数即电灯L2通过的电流是0.4A。
