苏科版九年级上册第十三章电路初探 单元练习（有解析）

苏科版九年级上册 第十三章 电路初探
一、单选题
1．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
2．下列电路中电压表测量R2两端电压，且电路连接正确是（　　）
A． B． C． D．
3．学校安装了人脸识别测温系统，如图。电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体热温正常且人脸识别通过时，闸门自动打开。选项中的电路设计符合要求的是（　　）
A． B． C． D．

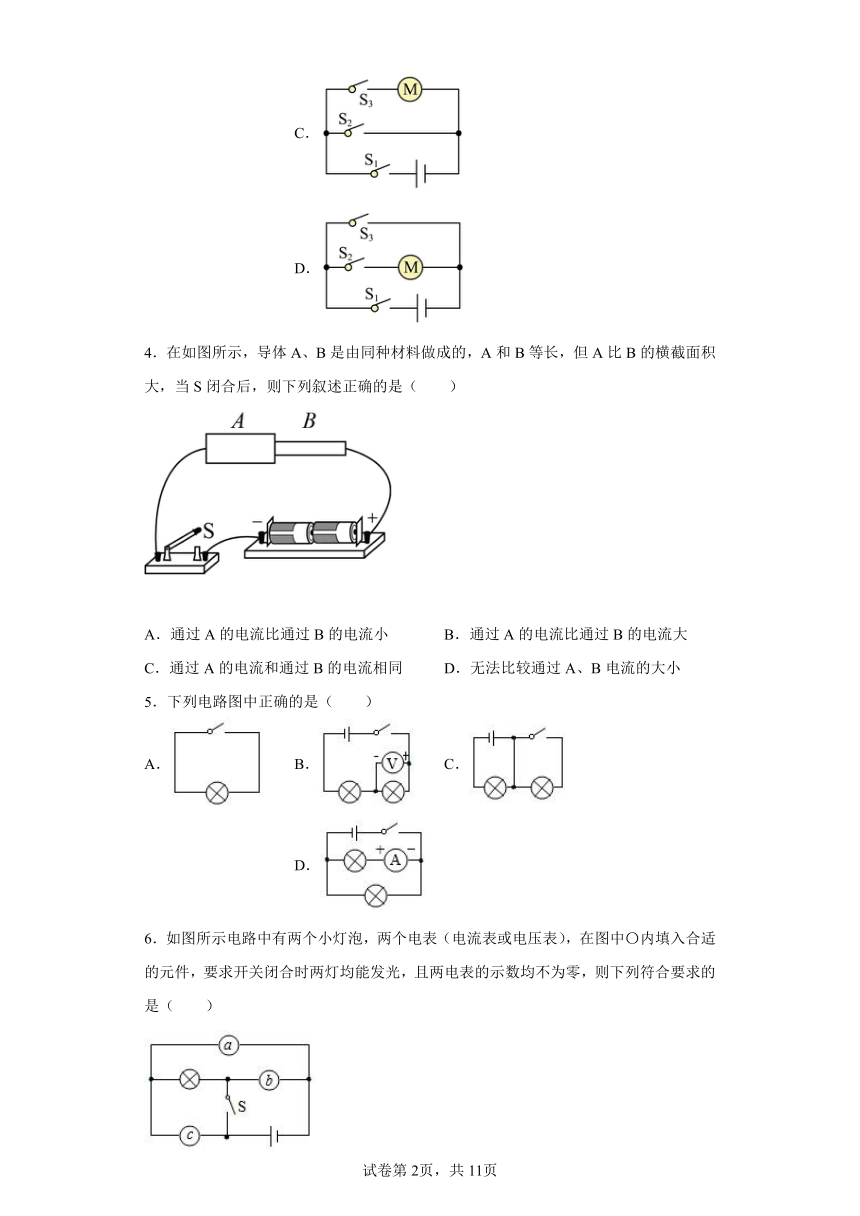

4．在如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（　　）
A．通过A的电流比通过B的电流小 B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同 D．无法比较通过A、B电流的大小
5．下列电路图中正确的是（　　）
A． B． C． D．
6．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）
A．a为小灯泡，b为电流表，c为电压表 B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡 D．a为小灯泡，b为电压表，c为电流表

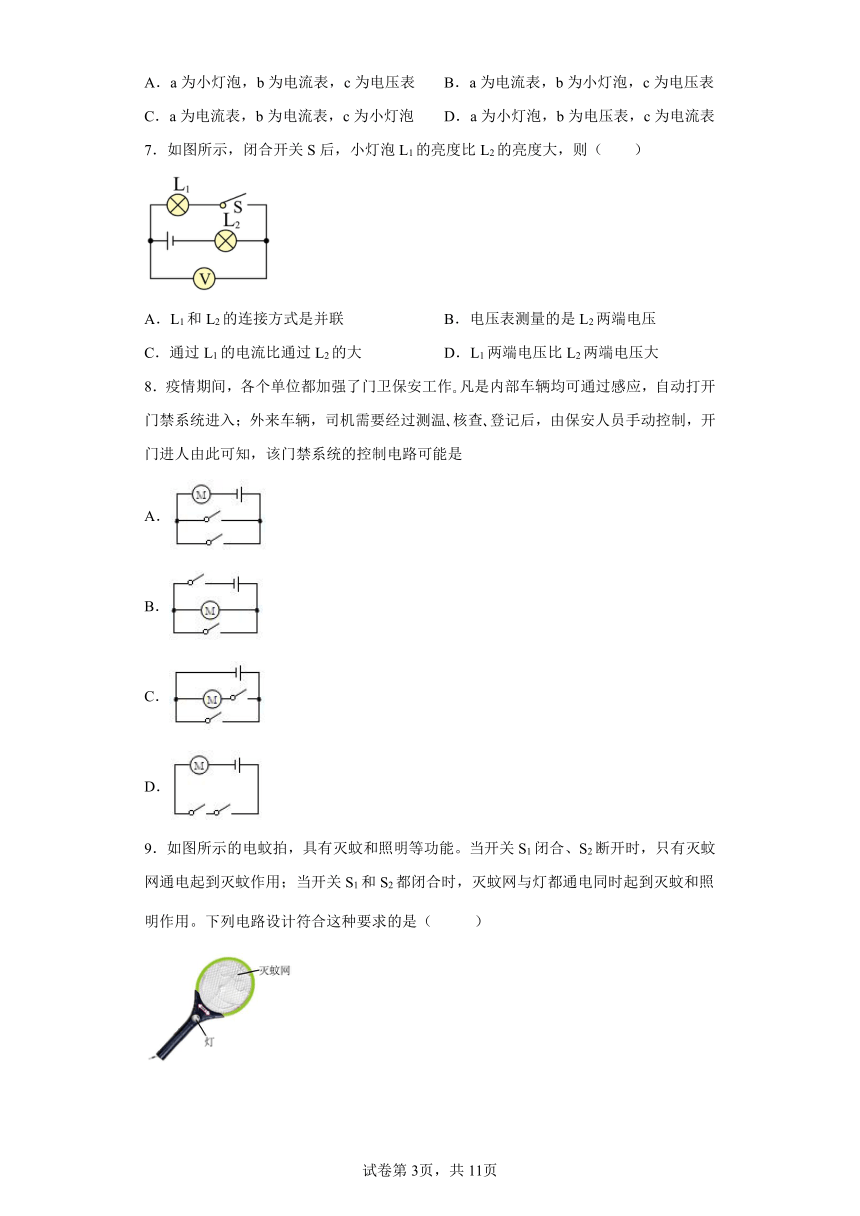

7．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）
A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
8．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．

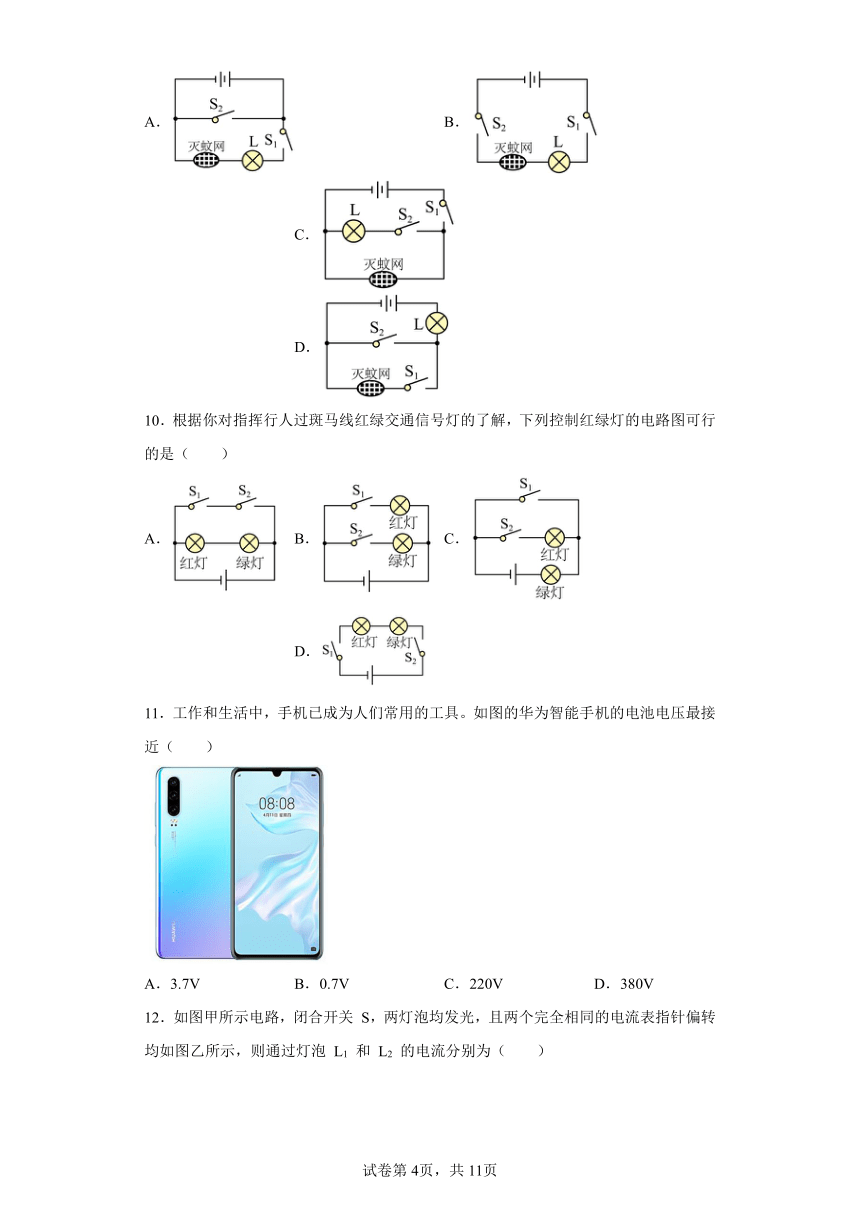

9．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（ ）
A． B． C． D．
10．根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是（　　）
A． B． C． D．
11．工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（　　）
A．3.7V B．0.7V C．220V D．380V

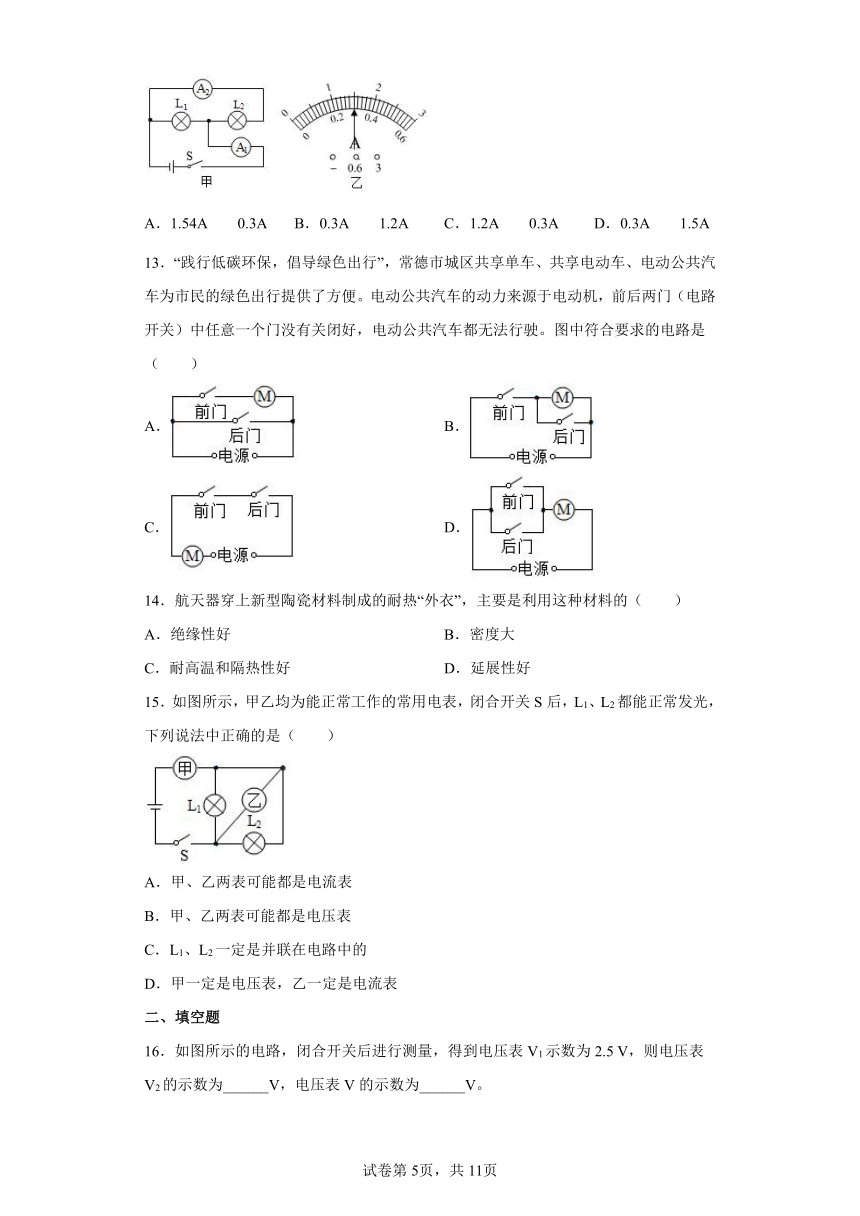

12．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
13．“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（　　）
A． B．
C． D．
14．航天器穿上新型陶瓷材料制成的耐热“外衣”，主要是利用这种材料的（　　）
A．绝缘性好 B．密度大
C．耐高温和隔热性好 D．延展性好
15．如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（　　）
A．甲、乙两表可能都是电流表
B．甲、乙两表可能都是电压表
C．L1、L2一定是并联在电路中的
D．甲一定是电压表，乙一定是电流表
二、填空题
16．如图所示的电路，闭合开关后进行测量，得到电压表V1示数为2.5 V，则电压表V2的示数为______V，电压表V的示数为______V。
17．“华为P40”手机的电池标有“标称电压3.7V”、“电池容量”的字样，“标称电压”是指手机工作时的电压，该电压对人体______（填“属于”或“不属于”）安全电压，“电池容量”是指电池所能容纳的最大电荷量，则＝______（安 秒），若手机通话时电流为268mA，则充满电后的手机最多可通话______h。
18．如图所示是小明“探究串联电路的电压规律”的实验电路图。闭合开关后，发现两灯都不发光，于是分别把电压表接在图中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和L2中的一盏出现故障，则故障可能是______。
19．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______ 联；如果将开关S1、S2闭合，S3断开，则灯L1、L2______ 联。如果将开关S1、S2、S3都闭合，电路处于 _______ 状态。
20．在图所示电路中，电源电压6V，闭合开关后，电压表读数1.5V，则小灯泡L1和L2两端的电压分别为______V和______V。
三、综合题
21．如图所示在烧杯中加入盐水，将铜片和锌片放入盐水中，这就制成了一个电池，再将电压表的两个接线柱用导线连接在铜片和锌片上，电压表指针偏转。回答下列问题：
（1）该电池工作时的能量转化情况？
（2）哪个金属片是电池的正极？
（3）在电池的外部自由电子移动的方向是铜片到锌片，还是锌片到铜片？
22．如图所示，电源电压保持不变。当闭合开关S2、S3，断开开关S1时，电压表的示数为6V，电流表A1、A2的示数分别为0.4A、0.16A；当闭合开关S1，断开开关S2、S3时，电压表的示数为3.6V。
（1）电路中开关S1、S2不能同时闭合的原因是会造成电路 ___________（选填“通路”、“短路”或“断路”）。
（2）电源电压是多少？( )
（3）当闭合开关S2、S3，断开开关S1时，此时通过灯L1的电流是多少？当闭合开关S1，断开开关S2、S3时，此时灯L1两端的电压是多少？( )
23．昌赣高铁自北向南在万安西站引出后，成90度向东延伸，就是为了把对革命作出巨大牺牲的兴国县纳入中国高铁版图，线路因此比从万安直接向南到达赣州延长将近33公里，并因此产生了全线最长的两座隧道，即万安隧道（13.9km）和兴国隧道（10.4km），均为全线控制性工程，为此增加投资40多亿元。昌赣高铁的开通，将为将军县经济社会发展插上腾飞的翅膀。小青与同学乘坐了高铁体验，爱思考的他们发现了高铁上许多与物理有关的知识。
（1）高铁的车头设计成如图1所示的子弹头型，目的是为了减小______，如图2是车上的红外线感应水龙头，使用时，感应窗发出的红外线照到手上发生了光的________现象，使感应窗内的红外线接收管接收到信号后控制出水；
（2）列车进站前要提前刹车，这是因为列车刹车后由于_______，还要继续运动一段距离；
（3）乘坐高铁时，感觉比普通列车噪声小很多，车内采用了很多降低噪声的技术，如安装中空玻璃，利用了在_________中减弱噪声的道理；
（4）通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同。他们想：车厢的照明灯是并联的，并联电路中电流有什么规律呢？
【设计实验与进行实验】
小青设计了如图3所示的电路，通过实验，得到下表数据：
电流 第1次 第2次 第3次 第4次
I1/A 0.18 0.22 0.24 1.4
I2/A 0.18 0.22 0.24 0.28
I/A 0.36 0.44 0.48 0.56
【分析与论证】
①小青分析数据时，发现表格中数据有一个错误，请指出错误的原因：__________；
②改正错误后，根据实验数据可以得到：并联电路干路中的电流______各支路电流之和；
【交流与合作】
与同学讨论交流后，发现她的实验设计有不足之处，请指出：_____。
24．(1)如图所示，图中拉力为______N，图中电流表的示数为______A。

(2)在研究“固体熔化过程的规律”和“水沸腾的规律”实验中，晶体熔化和水沸腾过程中的共同点是_________________。某一时刻在水中的温度计示数如图所示，则此时水的温度是______℃。
(3)某同学用天平和量筒测量小石块的密度。图甲为他用天平测量小石块质量过程中的几个情境，合理的顺序是______ (填字母)。由图可知，小石块的质量为______g，将小石块放入盛有60ml水的量筒中，静止时液面情况如图乙所示，则小石块的密度是______kg/m3。
25．读短文，回答问题：
榨汁机
一般榨汁机由主机、刀片、滤刀网、出汁口、推果棒、果汁杯、果渣桶、顶盖等组成，将苹果、橘子等不同水果榨出果汁，榨出的果汁比买来的果汁营养更丰富、味道更佳。使用前先将机架竖直对准主机放下，再将榨汁网底部对准电机轮压下，确认装配到位，然后装入顶盖，并扣上安全扣。
榨汁操作过程是：先将水果去皮去核，洗净备用，个头大于加料口的要切小；将果汁杯放于出汁口，集渣斗放于出渣口；接通电源，开启机器，电动机开始工作；将水果放入榨汁机，用推料杆压下，榨出新鲜美味的果汁流入果汁杯中。
（1）榨汁机中电动机工作时是将电能转化为______能；
（2）榨汁机工作时转动的刀片与水果直接接触，所以应选择硬度______的材料制作刀片（“大”或“小”）；
（3）若果汁从出汁口匀速流入如图杯中，杯底受到的压强p随着果汁流出时间t的关系，下列图像中描述正确的是( )
A、B、 C、 D、
（4）为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是( )
A、 B、 C、 D、
（5）小明为探究榨汁机工作时的出汁率与哪些因素有关，各取一只不同的水果，发现出汁量不相等。就小明的探究过程，指出他探究过程中的不足是______。
26．阅读下面短文并回答问题。
混合动力汽车
通常所说的混合动力汽车，一般是指油电混合动力汽车（如图甲），采用传统的内燃机（柴油机或汽油机）和电动机作为动力源。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量：当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池，当电池使用到剩下最大容量的20%停止供电。
　　
（1）图乙为该汽车的四冲程内燃机的各冲程的示意图，一个工作循环合理的顺序应为______（填字母）。
（2）蓄电池充电时将______能转化为______能，此时蓄电池是______（选填“电源”、“用电器”）。
（3）行驶过程中轮胎会发热，这个现象的合理解释是______。
A．是因为发动机将热量传递给了它
B．有时路面温度高，将热量传递给了它
C．车轮与地面摩擦，通过做功增加了它的内能
D．以上说法都不正确
（4）在某次出行的过程中，在水平道路上匀速行驶170km，共消耗汽油10L，水平道路的平均阻力为1000N，若该汽车内燃机的效率为53%，则此过程中牵引力所做的功为多少？最终使蓄电池增加的电能为多少？( )（忽略蓄电池和电动机的热损失，ρ汽油＝0.7×103kg/m3，q汽油＝4.6×107J/kg）
（5）汽车有如图丙所示的电路，其中上端带有金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红绿灯一端的触头（图中箭头）都不接触，当汽车急刹时，哪一盏灯先亮？( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
2．D
【解析】
【分析】
【详解】
A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；
D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。
故选D。
3．B
【解析】
【详解】
电源开关S1闭合后，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明三个开关是相互影响的，所以三个开关是串联的，故B符合题意，ACD不符合题意。
故选B。
4．C
【解析】
【详解】
由实物图知，是导体A、B串联在电路中，则通过两导体的电流相等，故ABD错误，C正确。
故选C。
5．B
【解析】
【详解】
A．电路中缺少电源，故A错误；
B．两个灯泡串联，电压表测量其中一个灯泡两端的电压，电压表的正负接线柱连接正确，故B正确；
C．导线将其中一个灯泡短路，电路中只有一个灯泡发光，开关不起作用，故C错误；
D．电流表的正负接线柱接反了，故D错误。
故选B。
6．B
【解析】
【详解】
A．a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B．a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡L1的电流，两盏灯都发光，故B正确；
C．a为电流表，b为电流表，c为小灯泡，开关闭合后，b接在了电源的两端，电源短路，故C错误；
D．a为小灯泡，b为电压表，c为电流表，开关闭合后，c表会把灯泡L1短路，只有灯泡L2发光，故D错误。
故选B。
7．D
【解析】
【分析】
【详解】
A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
8．A
【解析】
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
9．C
【解析】
【详解】
A．如图所示，如果开关S2闭合，则电源短路，用电器均不能工作，故A不符合题意；
B．如图所示，由于两用电器是串联，当开关S1闭合、S2断开时，电路处于断路，均不能正常工作，故B不符合题意；
C．如图所示，两用电器并联，当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用，故C符合题意；
D．当开关S1闭合、S2断开时，灭蚊网与灯串联，都通电同时工作，而当开关S1和S2都闭合时，灭蚊网短路，不能工作，故D不符合题意。
故选C。
10．B
【解析】
【详解】
交通信号灯的红、绿灯应该可以单独工作。
A．如图，两灯泡串联，红绿灯同时亮，闭合开关时两灯同时熄灭且造成电源短路，故A不符合题意；
B．如图，红绿灯并联，且两个开关分别在两条支路中，一个开关控制一个灯泡，红绿灯能够交替工作，互不影响，故B符合题意；
C．如图，两灯串联，当开关S1闭合时，只有绿灯亮；S1断开，S2闭合时，红绿灯同时亮；两开关同时闭合，绿灯亮，红灯无法单独工作，故C不符合题意；
D．如图，红绿灯串联，两开关串联，红绿灯同时亮，同时熄灭，且只有两个开关都闭合时，两个灯泡才亮，两灯无法单独工作，故D不符合题意。
故选B。
11．A
【解析】
【详解】
智能手机的电池电压一般为3.7V，我国家庭电路的电压为220V，我国居民三相电源的电压为380V，故A符合题意，BCD不符合题意。
故选A。
12．C
【解析】
【分析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
13．C
【解析】
【分析】
【详解】
A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；
C．只有前门和后门同时关上，故C符合题意；
D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。
故选C。
14．C
【解析】
【详解】
A．绝缘性好是反映不容易导电，与耐热没有关系，故A不符合题意；
B．航天器为了减小自身的重力，要选择密度小的物质，故B不符合题意；
CD．航天器在与空气摩擦的过程中，内能增加，温度升高，需要有耐高温和隔热性好的材料，与延展性无关，故C符合题意，D不符合题意；
故选C。
15．C
【解析】
【详解】
A．若甲、乙两表都是电流表，闭合开关S后，则电路短路，故A错误；
B．若甲、乙两表都是电压表，闭合开关S后，L1、L2不能正常发光，故B错误；
C．两灯在相同的两点之间，L1、L2一定是并联在电路中的，故C正确；
D．甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故D错误。
故选C。
16． 2.5 2.5
【解析】
【详解】
[1] [2] 如图所示，两灯并联，根据并联电路的电压规律，在并联电路中各支路两端电压等于电源电压，所以电压表V1、V2、V的示数均为2.5V。
17． 属于 3.6 10
【解析】
【详解】
[1]手机电池的电压为3.7V，低于对人体的安全电压，所以属于安全电压的范畴。
[2]由题意可知最大电荷量为
[3]已知电池容量，若手机通话时电流为268mA，充满电后的手机最多可通话时间为
18．L1断路
【解析】
【详解】
闭合开关后，UAC=3V、UAB=3V，所以AC段以外的两端电路是完好的，BC段是通路；UBC=0V且两灯都不亮，可以推断AB段发生断路，可能是由于L1断路引起的。
19． 串 并 短路
【解析】
【详解】
[1]由图可知，仅将开关S3闭合，S1、S2断开，根据串联电路的特点知，灯L1、L2串联。
[2]由图可知，将开关S1、S2闭合，S3断开，根据并联电路的特点知，灯L1、L2并联。
[3]由图可知，将开关S1、S2、S3都闭合，电流从电源正极出发，通过S1、S2、S3回到电源负极，造成电源短路，故电路处于短路状态。
20． 1.5 4.5
【解析】
【分析】
【详解】
[1][2]由电路图可知：灯泡L1、L2串联，电压表V测的是L1两端的电压；电压表读数为1.5V，即灯泡L1两端电压为1.5V，由串联电路电压的规律可知：灯泡L2两端的电压
U2=U-U1=6V-1.5V=4.5V
21．（1）化学能转化为电能；（2）铜片；（3）锌片到铜片
【解析】
【分析】
【详解】
(1)该装置通过化学变化使电荷定向移动产生电流，该过程中将化学能转化为电能。
(2)由图可知，铜片和电压表的正接线柱相连，所以铜片是正极。
(3)在电源外部电流从正极流向负极，电流方向和电荷定向移动方向相反，自由电子从负极流向正极，即从锌片到铜片。
22． 短路 6V 0.24A， 2.4V
【解析】
【详解】
解：（1）开关S、S1都闭合时，电流不经过用电器直接将电源两端连接起来，会造成电源短路，是不允许的。
（2）由图可知，当闭合开关S2、S3，断开开关S1时，两灯泡并联，并联电路中各支路电压等于电源电压，已知电压表的示数为6V，则电源电压U=6V。
（3）当闭合开关S2、S3，断开开关S1时，两灯泡并联，电压表测L2两端的电压，电流表A1测量干路电流，则干路电流I=0.4A，A2测量通过L2中的电流，则流经灯泡L2的电流I2=0.16A，由并联电路中干路电流等于各支路电流之和可得，此时通过灯L1的电流
当闭合开关S1，断开开关S2、S3时，两灯泡串联，电压表测L2两端的电压，则灯L2两端的电压U2=3.6V，根据串联分压的特点可得，此时灯L1两端的电压
答：（2）电源电压是6V；
（3）此时通过灯L1的电流是0.24A；此时灯L1两端的电压是2.4V。
23． 空气阻力 反射 惯性 传播过程 读数时看错了量程 等于 没有选用不同规格的电阻（没有多次实验）
【解析】
【详解】
(1)[1]列车设计为子弹头型是因为流线型的外表能减小空气阻力，提高车速；
[2]感应窗发出红外线，照射到手上，发生反射，改变传播方向，重新被感应窗接收，控制出水情况；
(2)[3]列车到站前要提前刹车，这是因为列车刹车后由于惯性，还要继续运动一段距离；
(3)[4]安装中空玻璃，这是在传播过程中减弱噪声；
(4)①[5]根据表中数据可知，前3次实验中
I1=I2，
并且
I=I1+I2，
而第四次实验中，
I1=5I2，
并且
I1＞I，
因此I1的数值错误，原因是电流表选用小量程按大量程读数了；
②[6]因为表中四次实验数据都满足
I=I1+I2，
因此可得出的结论：并联电路干路中的电流等于各支路电流之和；
[7]根据实验数据可知，每一次两支路电流都相等，由于并联电路电压特点和欧姆定律，可知他所选用的电阻规格是相同的，得出的结论有偶然性；应该选用规格不同的电阻进行多次实验。
24． 3.4 0.56 吸热，温度保持不变 23 a、c、b 71.4
【解析】
【详解】
(1)[1]由图知，弹簧测力计的分度值为0.2N，示数为3.4N。
[2]由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.56A。
(2)[3]晶体熔化过程中，继续从外界吸热，温度保持在熔点不变；水沸腾过程中，继续从外界吸热，温度保持在沸点不变，故晶体熔化和水沸腾过程中的共同点是吸热，温度保持不变。
[4]由图知，该温度计的分度值为1℃，液柱在0刻度以上，示数为23℃。
(3)[5]根据天平的使用方法与操作步骤可知，用平测量小石块质量过程中，合理的顺序是：a、c、b。
[6]由图知，游码的分度值为0.2g，小石块的质量为
[7]量筒的分度值为2mL，则小石块的体积为
小石块的密度为
25． 机械 大 B B 没有控制水果的质量一定
【解析】
【分析】
【详解】
（1）[1]榨汁机中电动机工作时，消耗电能，产生机械能，是将电能转化为机械能。
（2）[2]刀片一般选择硬度比较大的材料制成，容易切割东西。
（3）[3]随着果汁的增加，液面高度增加，容器底部受到的压强总体是变大的；由图可知，杯子的形状是上宽下窄的，相同时间内注入的果汁的体积是相同的，随着果汁面的上升，横截面积变大，在相同时间内，上升的高度是减小的，即增加的压强p会随时间逐渐变慢，则p与t的关系图像应逐渐变得平缓。
故选B。
（4）[4]由题意可知，只有开关S1、S都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，即两开关、电动机与电源组成串联电路，由图示电路图可知，B符合题意。
故选B。
（5）[5]分析材料可知，各取一只不同的水果，发现出汁量不相等，没有控制水果的质量一定。
26． BDAC 电 化学 用电器 C 1.7×108J；6.6×105J 红灯亮
【解析】
【详解】
（1）[1]A．图中的气门关闭，活塞下行，因此这是做功冲程；B．图中的进气门打开，排气门关闭，活塞下行，因此这是吸气冲程；C．图中的进气门关闭，排气门打开，活塞上行，因此这是排气冲程；D．图中的气门关闭，活塞上行，因此这是压缩冲程；故顺序为：BDAC。
（2）[2][3][4]蓄电池是一种可充电的化学电源，当给它充电时是可以实现电能向化学能的转变；给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器。
（3）[5]行驶过程中轮胎会发热是因为轮胎克服摩擦力做功将机械能转化为内能，车轮与地面摩擦，通过做功增加了它的内能，故C符合题意。
（4）[6]汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力
F牵=f=1000N
汽车牵引力做的功
W机械=F牵s=1000N×170×103m=1.7×108J
消耗汽油的质量
m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg
汽油完全燃烧放出的热量
Q放=m汽油q=7kg×4.6×107J/kg=3.22×108J
内燃机输出的有用能量
W有用=Q放η=3.22×108J×53%=1.7066×108J
最终蓄电池增加的能量
W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J
（5）[7]当汽车急刹车时，由于惯性，滑块要保持原来的运动状态继续向前运动，使红灯与电源组成闭合电路，红灯亮。
