2022春人教版物理九（下）第十九章 生活用电电功率习题含答案

2022春人教版物理九（下）第十九章 生活用电电功率习题含答案
第十九章 生活用电
一、选择题。

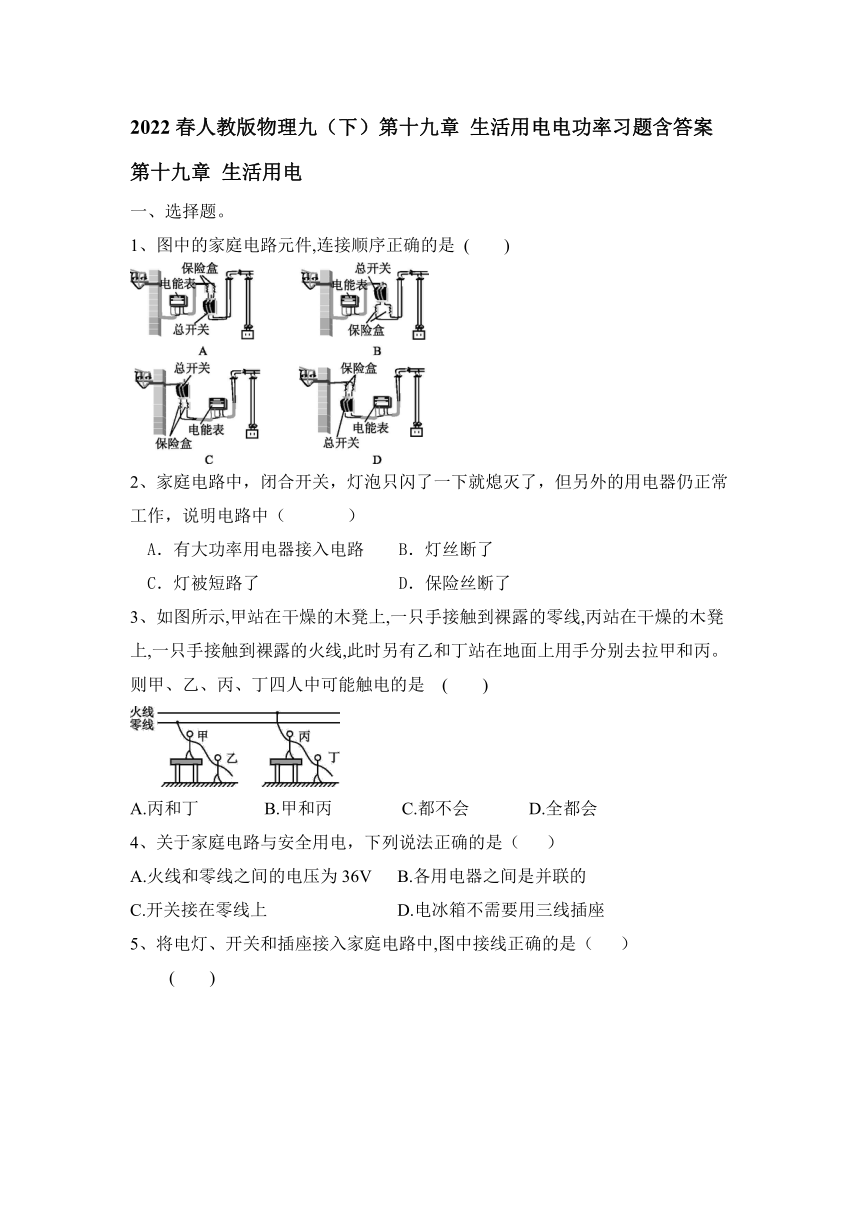

1、图中的家庭电路元件,连接顺序正确的是 (　　)
2、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路 B．灯丝断了
C．灯被短路了 D．保险丝断了
3、如图所示,甲站在干燥的木凳上,一只手接触到裸露的零线,丙站在干燥的木凳上,一只手接触到裸露的火线,此时另有乙和丁站在地面上用手分别去拉甲和丙。则甲、乙、丙、丁四人中可能触电的是 (　　)
A.丙和丁 B.甲和丙 C.都不会 D.全都会
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A.火线和零线之间的电压为36V B.各用电器之间是并联的
C.开关接在零线上 D.电冰箱不需要用三线插座
5、将电灯、开关和插座接入家庭电路中,图中接线正确的是（ ）
(　　)

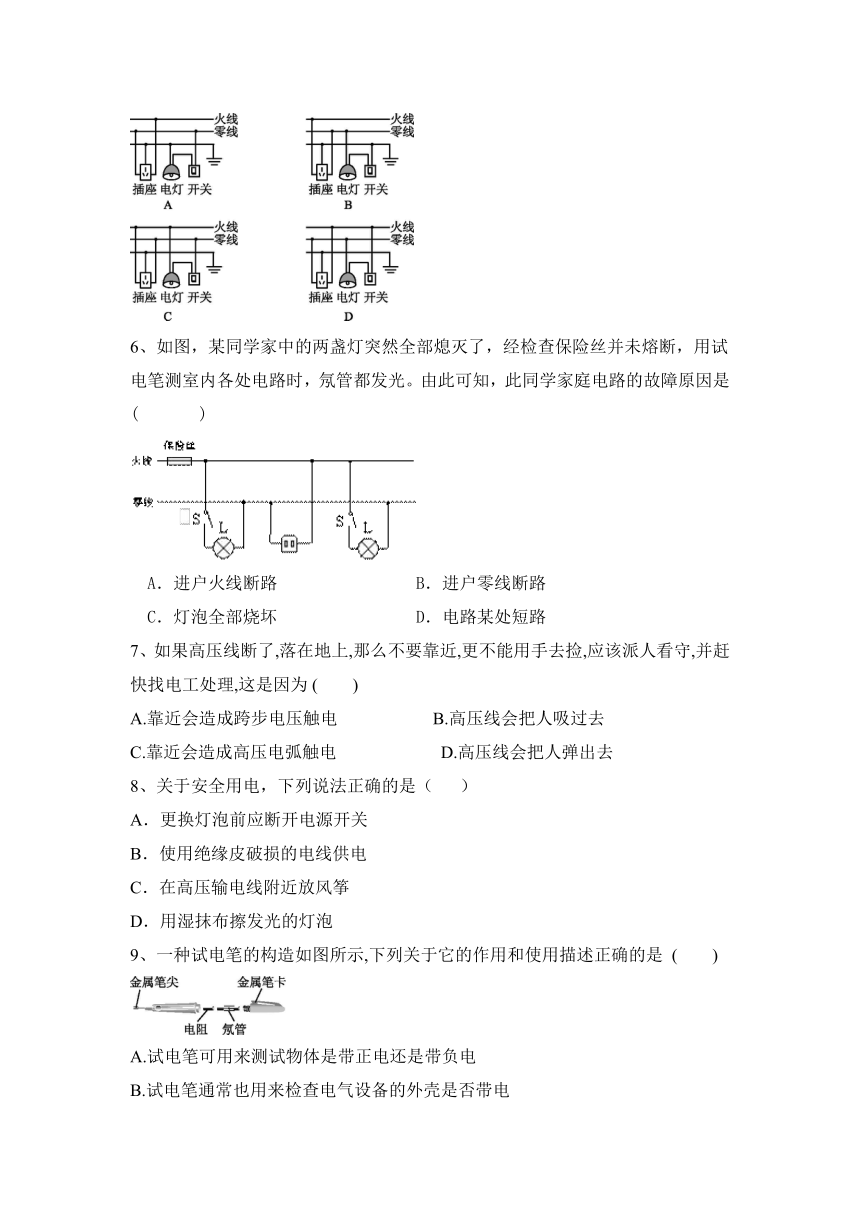

6、如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是( )
A．进户火线断路 B．进户零线断路
C．灯泡全部烧坏 D．电路某处短路
7、如果高压线断了,落在地上,那么不要靠近,更不能用手去捡,应该派人看守,并赶快找电工处理,这是因为 (　　)
A.靠近会造成跨步电压触电 B.高压线会把人吸过去
C.靠近会造成高压电弧触电 D.高压线会把人弹出去
8、关于安全用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关
B．使用绝缘皮破损的电线供电
C．在高压输电线附近放风筝
D．用湿抹布擦发光的灯泡
9、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是 (　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
10、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小

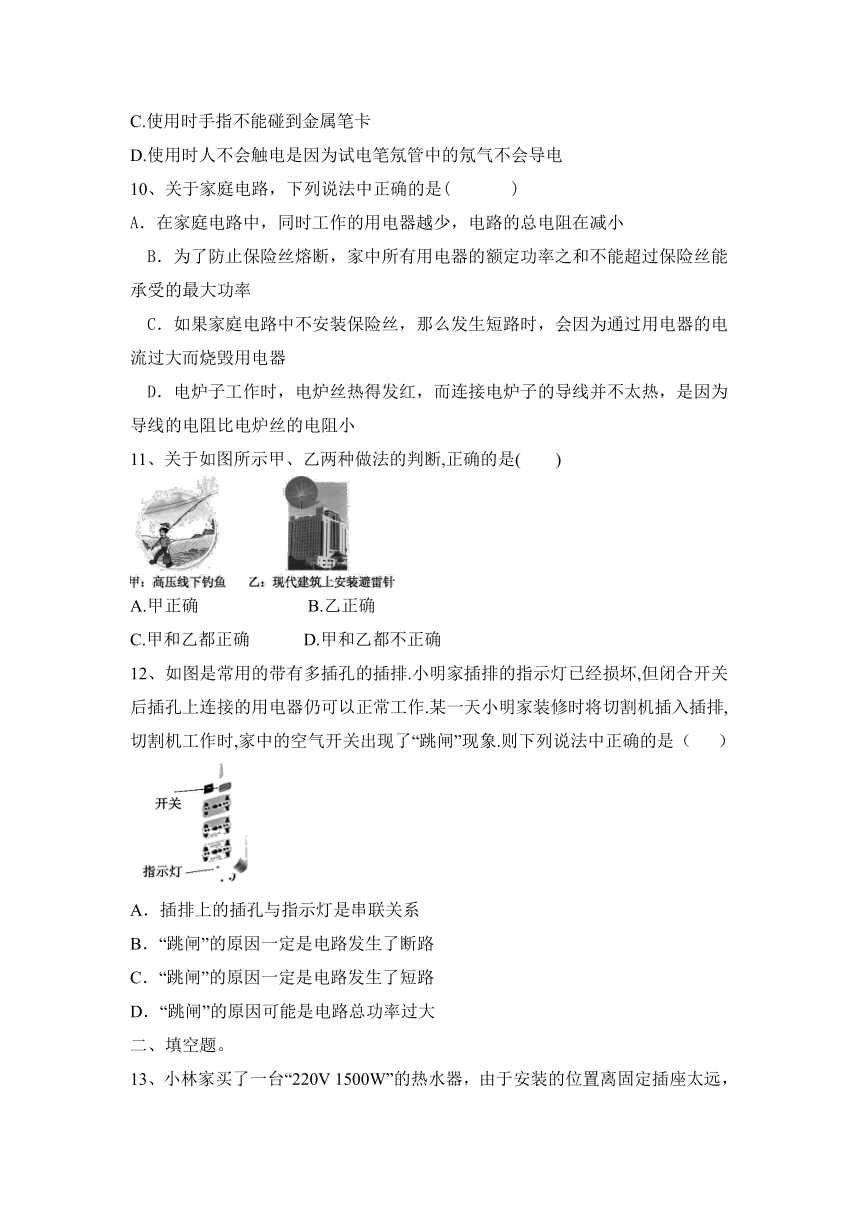

11、关于如图所示甲、乙两种做法的判断,正确的是(　　)
A.甲正确 B.乙正确
C.甲和乙都正确 D.甲和乙都不正确
12、如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
二、填空题。

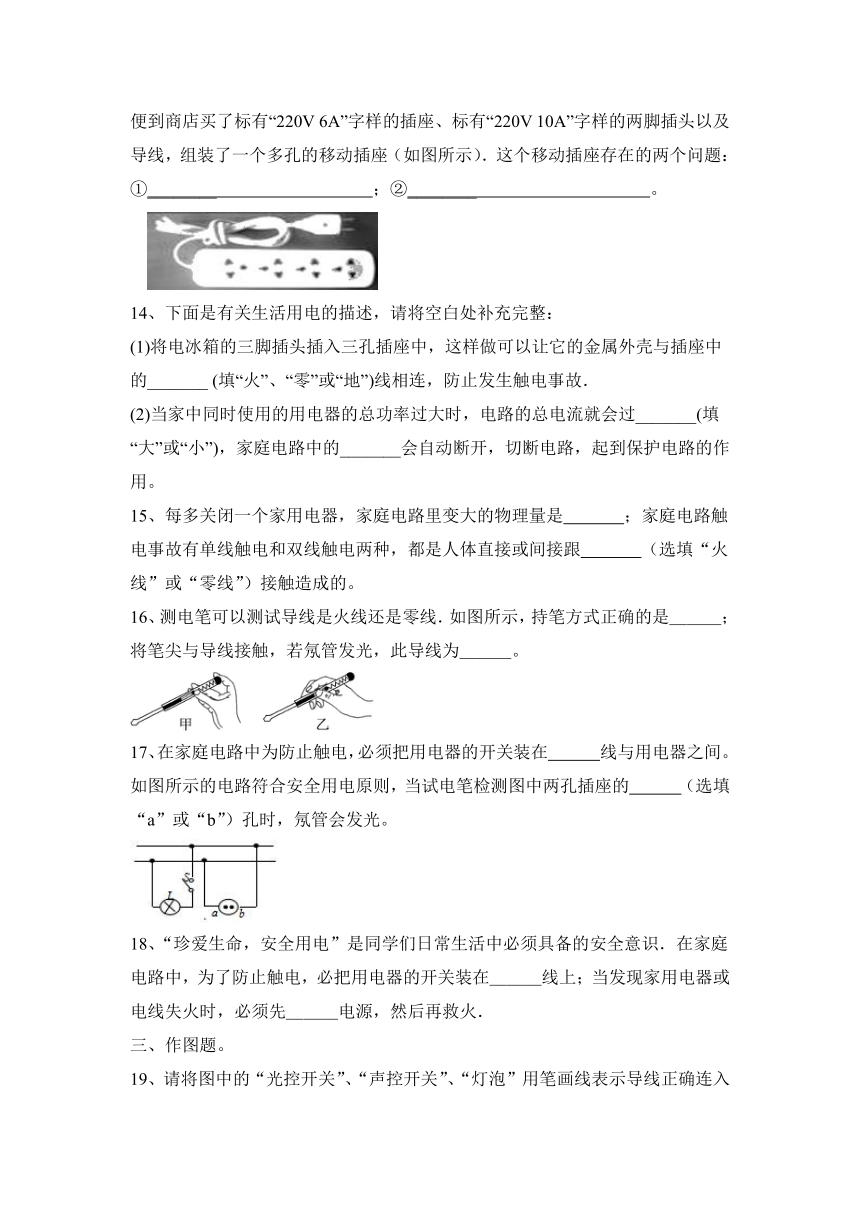

13、小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________ ；②________ 。
14、下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用。
15、每多关闭一个家用电器，家庭电路里变大的物理量是　 　；家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟　 　（选填“火线”或“零线”）接触造成的。
16、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
17、在家庭电路中为防止触电，必须把用电器的开关装在　 　线与用电器之间。如图所示的电路符合安全用电原则，当试电笔检测图中两孔插座的　 　（选填“a”或“b”）孔时，氖管会发光。
18、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
三、作图题。

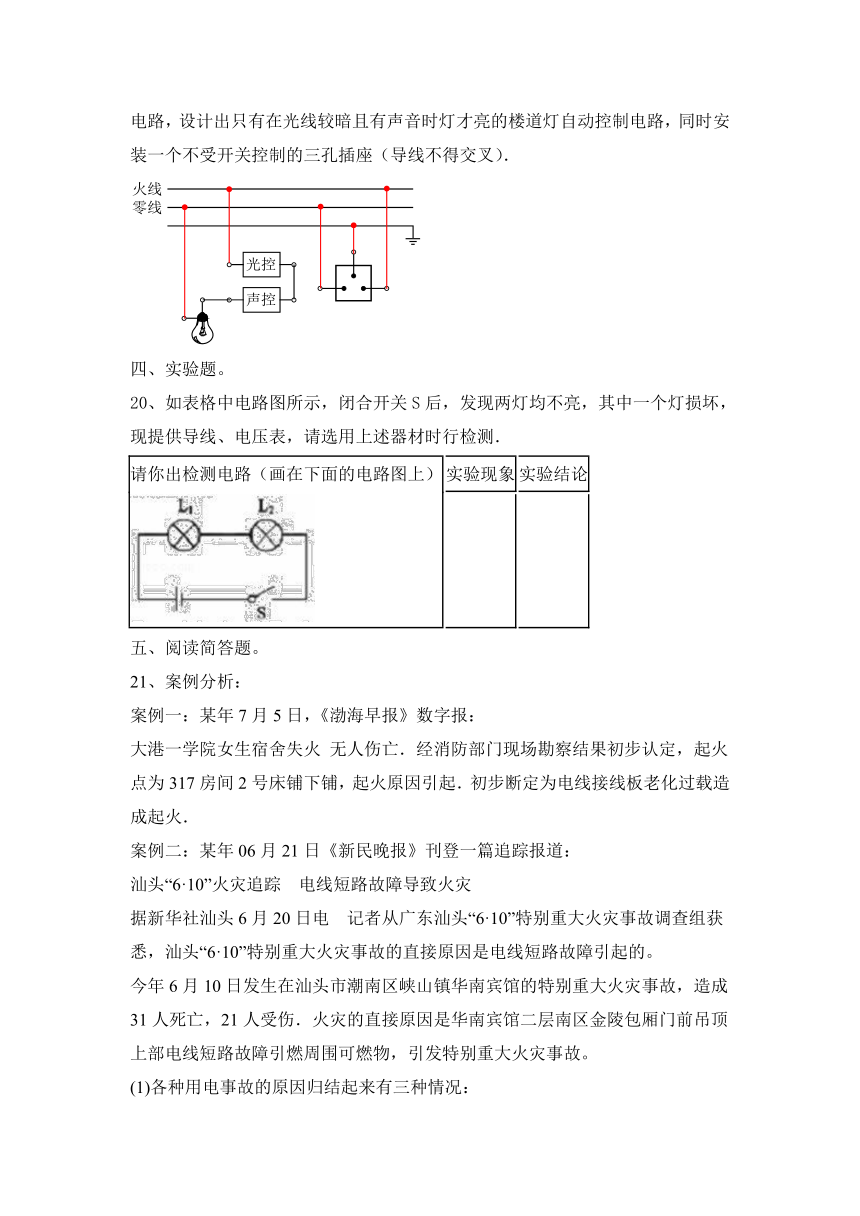

19、请将图中的“光控开关”、“声控开关”、“灯泡”用笔画线表示导线正确连入电路，设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（导线不得交叉）．
四、实验题。
20、如表格中电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供导线、电压表，请选用上述器材时行检测．
请你出检测电路（画在下面的电路图上） 实验现象 实验结论
五、阅读简答题。
21、案例分析：
案例一：某年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：某年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的。
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故。
(1)各种用电事故的原因归结起来有三种情况：
一是________；二是________； 三是________
(2)怎样用电才安全 ________？
六、计算类综合题。
22、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求：
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
2022春人教版物理九（下）第十九章 生活用电电功率习题含答案
第十九章 生活用电
一、选择题。
1、图中的家庭电路元件,连接顺序正确的是 (　　)
【答案】B　
2、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路 B．灯丝断了
C．灯被短路了 D．保险丝断了
【答案】B
3、如图所示,甲站在干燥的木凳上,一只手接触到裸露的零线,丙站在干燥的木凳上,一只手接触到裸露的火线,此时另有乙和丁站在地面上用手分别去拉甲和丙。则甲、乙、丙、丁四人中可能触电的是 (　　)
A.丙和丁 B.甲和丙 C.都不会 D.全都会
【答案】A　
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A.火线和零线之间的电压为36V B.各用电器之间是并联的
C.开关接在零线上 D.电冰箱不需要用三线插座
【答案】B
5、将电灯、开关和插座接入家庭电路中,图中接线正确的是（ ）
(　　)
【答案】D
6、如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是( )
A．进户火线断路 B．进户零线断路
C．灯泡全部烧坏 D．电路某处短路
【答案】B
7、如果高压线断了,落在地上,那么不要靠近,更不能用手去捡,应该派人看守,并赶快找电工处理,这是因为 (　　)
A.靠近会造成跨步电压触电 B.高压线会把人吸过去
C.靠近会造成高压电弧触电 D.高压线会把人弹出去
【答案】A　
8、关于安全用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关
B．使用绝缘皮破损的电线供电
C．在高压输电线附近放风筝
D．用湿抹布擦发光的灯泡
【答案】A
9、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是 (　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
【答案】B　
10、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】D
11、关于如图所示甲、乙两种做法的判断,正确的是(　　)
A.甲正确 B.乙正确
C.甲和乙都正确 D.甲和乙都不正确
【答案】B　
12、如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【答案】D
二、填空题。
13、小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________ ；②________ 。
【答案】插座允许通过的电流小于热水器正常工作时的电流； 从安全用电来说，两脚插头没有接地线。
14、下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用。
【答案】地 大 空气开关
15、每多关闭一个家用电器，家庭电路里变大的物理量是　 　；家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟　 　（选填“火线”或“零线”）接触造成的。
【答案】电阻；火线；
16、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
【答案】甲 火线
17、在家庭电路中为防止触电，必须把用电器的开关装在　 　线与用电器之间。如图所示的电路符合安全用电原则，当试电笔检测图中两孔插座的　 　（选填“a”或“b”）孔时，氖管会发光。
【答案】火；b。
18、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
【答案】火 切断
三、作图题。
19、请将图中的“光控开关”、“声控开关”、“灯泡”用笔画线表示导线正确连入电路，设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（导线不得交叉）．
【答案】如图所示：
四、实验题。
20、如表格中电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供导线、电压表，请选用上述器材时行检测．
请你出检测电路（画在下面的电路图上） 实验现象 实验结论
【答案】将电压表与灯泡L1并联如下图：
实验电路图 现象 结论
电压表有示数；电压表无示数 灯泡L1断路；灯泡L2断路
【点评】使用电压表检验电路故障时，将电压表与某一用电器并联，电压表如果显示电源电压，有两个可能：串联的其它用电器短路或并联的用电器断路；电压表如果没有示数，有两个可能：串联的其它用电器断路或并联的用电器短路。
五、阅读简答题。
21、案例分析：
案例一：某年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：某年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的。
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故。
(1)各种用电事故的原因归结起来有三种情况：
一是________；二是________； 三是________
(2)怎样用电才安全 ________？
【答案】（1）过载 短路 触电 （2）不购买没有“3C”认证的家用电器。
【解析】（1）一是防止过载。用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路。老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．三是严格按照操作规程使用和维修用电器；（2）不购买没有“3C”认证的家用电器。
六、计算类综合题。
22、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求：
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
【答案】（1）1320W （2）6A （3）
【解析】教室内各用电器间是并联的，总功率等于各用电器功率之和。干路电流可以利用公式进行计算，空气开头的选择应略大于用电器工作时的总电流。干路电流约为6A，所以空气开关不能使用“220V 5A”的规格。
