2021-2022学年度强化训练人教版物理九年级全册第十五章电流和电路专题练习试题（含答案及详细解析）

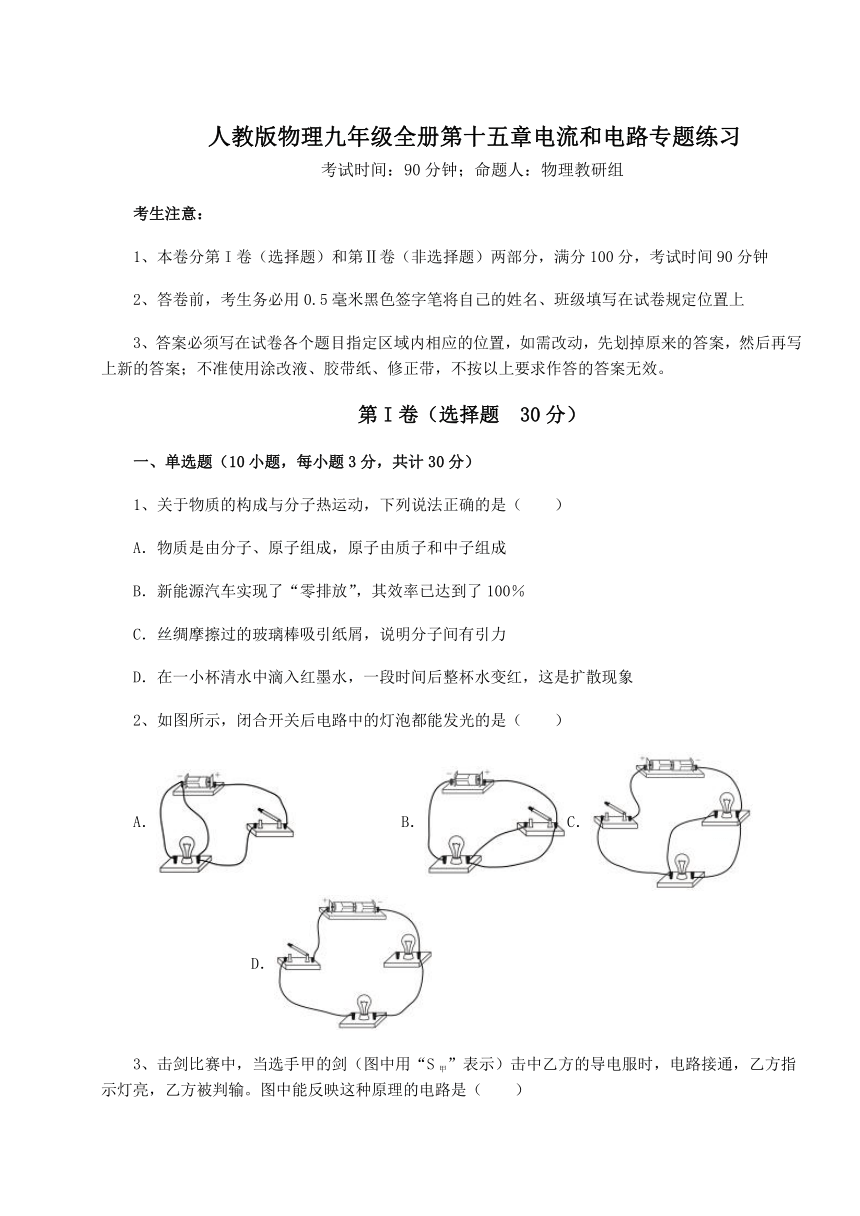

人教版物理九年级全册第十五章电流和电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于物质的构成与分子热运动，下列说法正确的是（　　）
A．物质是由分子、原子组成，原子由质子和中子组成
B．新能源汽车实现了“零排放”，其效率已达到了100％
C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象
2、如图所示，闭合开关后电路中的灯泡都能发光的是（　　）
A． B．C． D．
3、击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．
4、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）
A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了
5、如图所示电路中，下列说法不正确的是（　　）
A．当S1、S3断开，S2闭合时，L1和L2串联
B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮

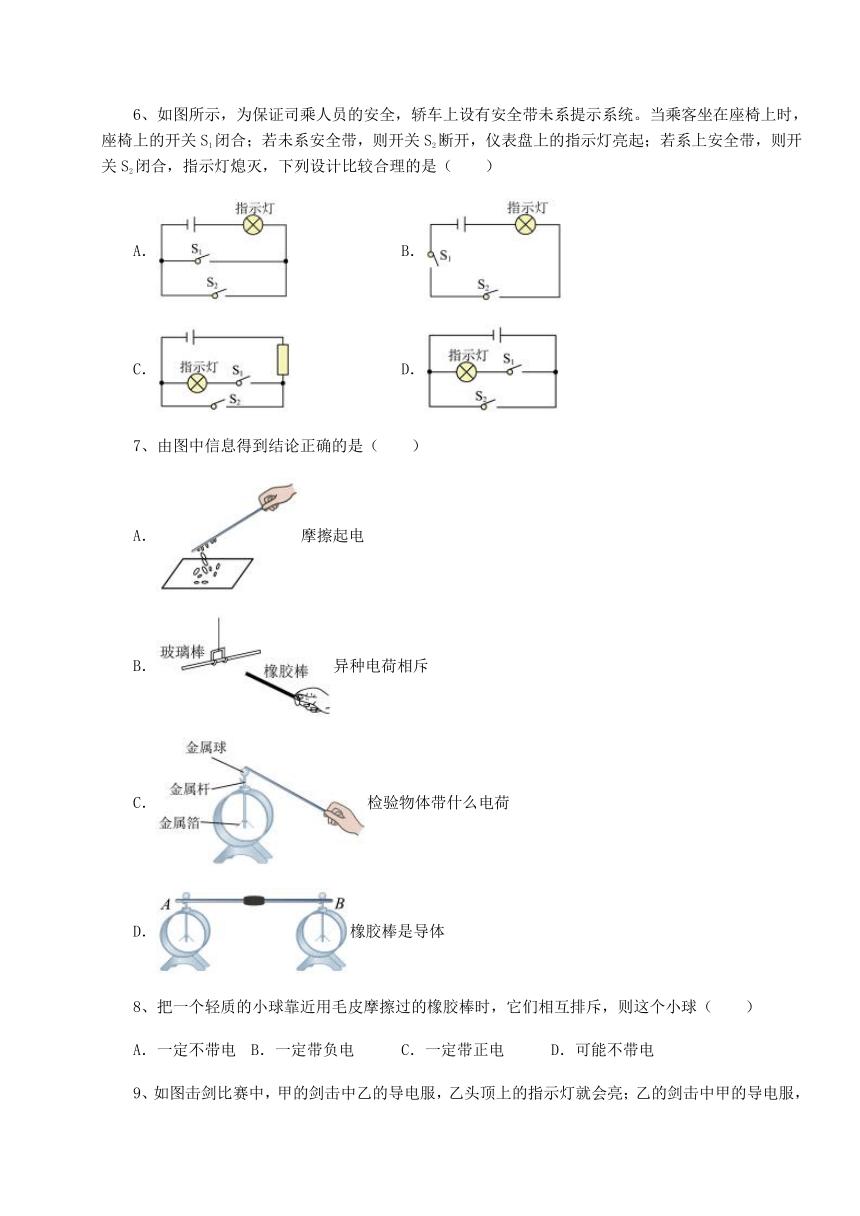

6、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．
7、由图中信息得到结论正确的是（　　）
A．摩擦起电
B．异种电荷相斥
C．检验物体带什么电荷
D．橡胶棒是导体
8、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电

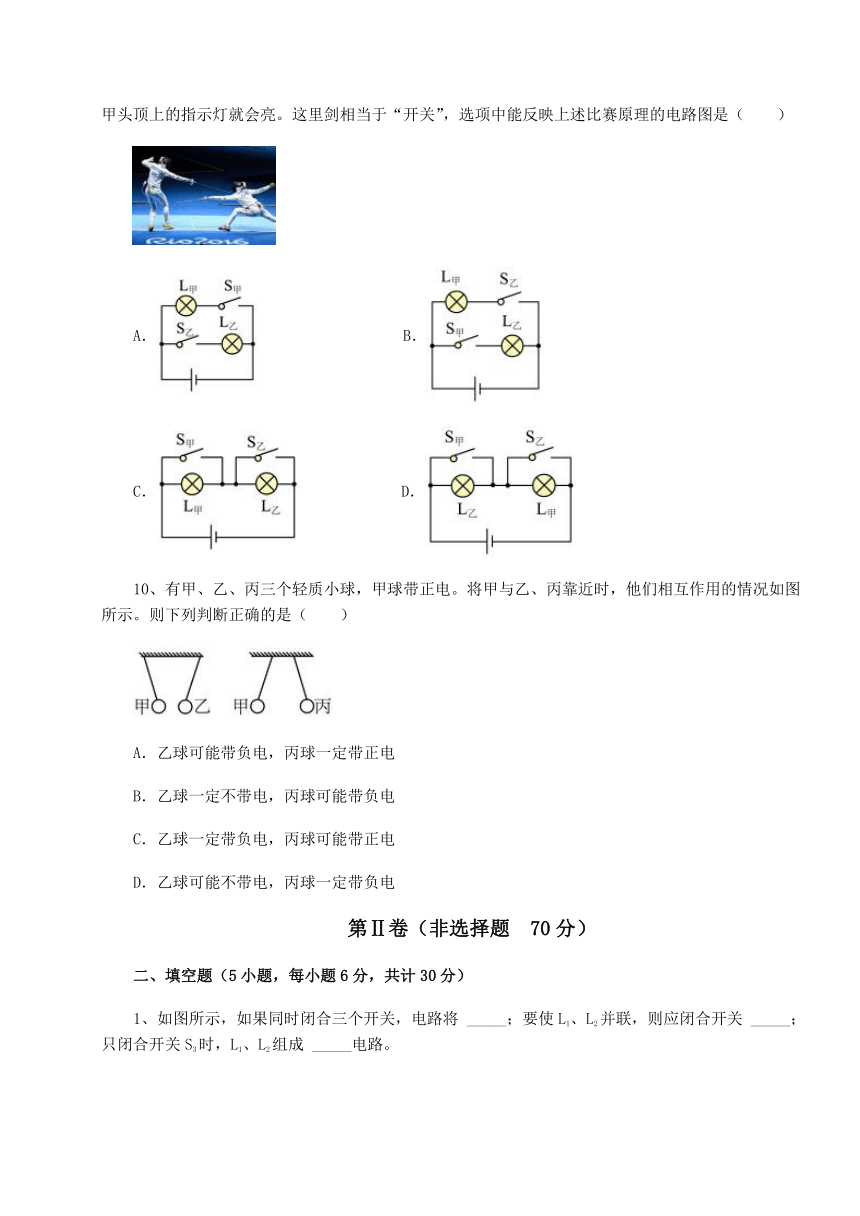

9、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B．
C． D．
10、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

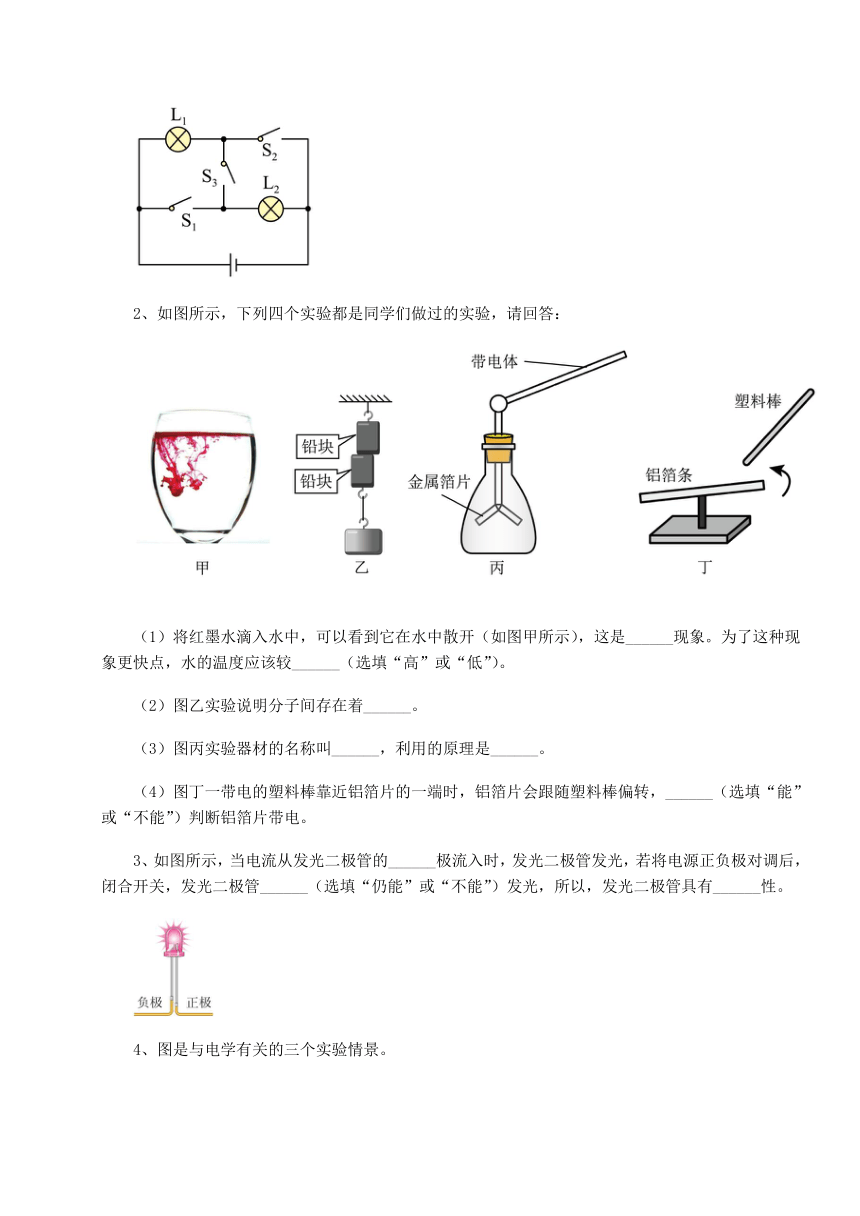

1、如图所示，如果同时闭合三个开关，电路将 _____；要使L1、L2并联，则应闭合开关 _____；只闭合开关S3时，L1、L2组成 _____电路。
2、如图所示，下列四个实验都是同学们做过的实验，请回答：
（1）将红墨水滴入水中，可以看到它在水中散开（如图甲所示），这是______现象。为了这种现象更快点，水的温度应该较______（选填“高”或“低”）。
（2）图乙实验说明分子间存在着______。
（3）图丙实验器材的名称叫______，利用的原理是______。
（4）图丁一带电的塑料棒靠近铝箔片的一端时，铝箔片会跟随塑料棒偏转，______（选填“能”或“不能”）判断铝箔片带电。
3、如图所示，当电流从发光二极管的______极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，发光二极管______（选填“仍能”或“不能”）发光，所以，发光二极管具有______性。
4、图是与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图甲所示，说明：___________。
（2）两根没有与丝绸摩擦的玻璃棒按如图乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图乙所示的方式放置，出现了排斥现象，说明它们带上了________电荷。（选填“同种”或“异种”）
（3）如图丙所示，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二极管发光，这里的水果在电路中扮演了_________的角色。
5、如图甲所示，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过_____（选填“干路”“L1”或“L2”）的电流，电流表A2的示数应为________A。
三、计算题（4小题，每小题10分，共计40分）
1、小华家的汽车尾部上标有“1.5T”的字样，其中“T”就是“涡轮增压”的标识，是利用高温、高压的废气去冲击废气涡轮高速旋转，来带动同轴的进气涡轮也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的，汽车在高速公路上以100km/h行驶时为发动机满负荷工作运行的最佳状态，曲轴转速1800r/min，油耗6.8L/100km。
（1）如图所示小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的开关处于断开），指示灯就发光提醒，下面四个电路中，能体现该装置工作原理的是哪个选项？
A. B.
C. D.
（2）如下图所示是四缸四冲程汽油机的工作瞬间，此汽油机一个冲程活塞在气缸中移动的距离是50mm，满负荷最佳状态工作时做功冲程中燃气对活塞的平均压力为5×103N。当发动机满负荷工作时（不计摩擦），输出功率是多少？
（3）发动机的效率是多少？
2、如图所示，是某个同学探究并联电路电流规律的电路，如下图两表指针在同一位置。求：
（1）电流表A1和A2示数；
（2）流过电阻R2的电流；
（3）干路电流。
3、在如图所示的电路中，
（1）当开关S1接C，S2接B时，电流表的读数是0.34A．则通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过L1的电流不变，则通过L2的电流是多少？
（3）当开关S1断开，S2接B时，电流表的读数是0.15A，则此时通过L2的电流为多少？
4、在5min内通过导体横截面的电荷量为30C，则通过该导体的电流是多少A？
-参考答案-
一、单选题
1、D
【解析】
【详解】
A．原子是由原子核和核外电子组成，而原子核是由质子和中子组成，故A错误；
B．新能源汽车在行驶过程中也会有能量的损失，效率不可能达到100%，故B错误；
C．丝绸摩擦过的玻璃棒吸引纸屑，是由于玻璃棒摩擦后带电，带电体能够吸引轻小物体，故C错误；
D．在一小杯清水中滴入红墨水，由于红墨水分子在不停地运动，一段时间后整杯水变红，这是扩散现象，故D正确。
故选D。
2、C
【解析】
【详解】
A．开关闭合后，电源被短路，灯泡不发光，故A不符合题意；
B．开关不闭合，灯泡也发光，故B不符合题意；
C．开关闭合后，两灯泡并联，灯泡都能发光，开关不闭合，两灯泡不发光，故C符合题意；
D．开关闭合后，右侧灯泡没有接入电路，右侧灯泡不发光，故D不符合题意。
故选C。
3、B
【解析】
【详解】
因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，故ACD不符合题意，B符合题意。
故选B。
4、C
【解析】
【详解】
AC．若原来L1和L2并联，用灯泡L3替换L1后，根据并联电路中各支路互不影响的特点知道，对L2支路无影响，L2应该仍然不发光，而替换后发现L2和L3同时发光，所以两灯泡不是并联，即原来L1和L2是串联的，则替换后L2和L3是串联的，原来L2不发光是因为L2的实际功率太小造成的，综上所述，C正确，A错误；
B．根据题意知道，闭合开关， L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡L2也发光了，说明灯泡L2的灯丝没有断，故B错误。
D．若L2被短接了，则用灯泡L3替换L1时，L2依然不发光才对，但现在发光，故D错误。
故选C。
5、D
【解析】
【详解】
A．由电路图可知，当S1、S3断开，S2闭合时，L1、L2顺次连接，因此L1、L2串联，故A正确，不符合题意；
B．当S2断开，S1、S3闭合时，L1、L2首首相连、尾尾相连，则L1与L2并联，故B正确，不符合题意；
C．当S2、S3闭合，S1断开时，灯L2短路，只有灯L1接入电路，灯L1发光，故C正确，不符合题意；
D．当S1、S2、S3闭合时，S1和S2的闭合使导线直接将电源两极相连，形成电源短路，灯泡都不亮，故D错误，符合题意。
故选D。
6、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
7、A
【解析】
【详解】
A．物体能吸引轻小物体，说明摩擦可以使物体带电，故A正确；
B．玻璃棒和橡胶棒相互吸引，说明异种电荷相互吸引，故B错误；
C．验电器只能检测物体是否带电，不能检验物体带何种电荷，故C错误；
D．说明金属棒是导体，故D错误。
故选A。
8、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
9、B
【解析】
【详解】
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
故选B。
10、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
二、填空题
1、短路 S1、S2 串联
【详解】
[1]由电路图可知，如果同时闭合三个开关，电流从电源正极经导线开关没有经过用电器直接回到电源负极，此时电源短路，这是绝对不允许的。
[2]若要使两灯泡并联，则应使两灯泡的两端分别连接起来，所以要闭合S1和S2，断开S3，即两灯泡并联。
[3]由电路图可知，当只闭合开关S3时，电路只有一条电流路径，两灯首尾顺次连接，灯L1和L2串联。
2、扩散 高 吸引力 验电器 同种电荷相互排斥 不能
【详解】
（1）[1]将一滴红墨水滴入水中，可以看到它在水中散开，这种现象叫做扩散，是由于分子不停做无规则运动，使墨水分子和水分子彼此进入对方分子的空隙中而造成的。
[2]温度越高，分子的无规则运动越剧烈，所以为了这种现象更快点，水的温度应该较高。
（2）[3]图乙中，两个磨平的铅块吸引到一起块，是因为铅块分子间存在着引力，使它们下方挂着重物也不至于分开。
（3）[4][5]图丙实验器材的名称叫验电器，是用来检验物体是否带电的仪器；当验电器与带电体接触后，验电器的两片金属箔片上都带了与带电体相同的电荷，由于同种电荷相互排斥，所以两个金属箔片会张开一定的角度。
（4）[6]图丁中，一带电的塑料棒靠近铝箔片的一端时，铝箔片会跟随塑料棒偏转，可能是因为铝箔片带有和塑料棒不同的电荷，因为异种电荷相互吸引而偏转；也可能是不带电，因为带电体可以吸引不带电的轻小物体，铝箔片因为被带电的塑料棒吸收而偏转， 所以不能判断铝箔片是否带电。
3、正 不能 单向导电
【详解】
[1][2][3]二极管是用半导体材料制成的一种电子器件，当电流从发光二极管的正极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，电路电流不能通过，发光二极管不能发光，所以，发光二极管具有单向导电性。
4、见解析 同种 电源
【详解】
（1）[1]梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑，因为带电体能吸引纸屑等轻小物体，说明梳子带有电。
（2）[2]电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；两根玻璃棒分别与丝绸摩擦后，发现它们互相排斥，说明它们带同种电荷。
（3）[3]要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源，
5、L1 1.2A
【详解】
[1]从电路图可以看出，两灯并联，电流表A2测量干路电流，电流表A1测量灯泡L1支路电流.
[2]由两个电流表的指针位置可知，电流大的电流表指针偏转角度小，说明两个电流表接的量程不一样；由于干路电流比支路电流大，则电流表A1接小量程，分度值为0.02A，示数为0.3A；电流表A2接的是大量程，分度值为0.1A，,示数为1.2A。
三、计算题
1、（1）B；（2）15000W；（3）24.3%
【详解】
解：（1）A．开关都闭合时，灯泡才发光，故A错误；
B．开关都闭合时，灯泡被短路，当任何一个开关断开时，灯泡发光，故B正确；
C．只要有一个开关闭合，灯泡就发光，故C错误；
D．只要开关S1断开，无论另外三个开关什么状态，灯泡都不发光，故D错误。
故选B。
（2）汽油机一次做的功为
四缸发动机1min做功的次数为
1min做的总功为
因此四缸发动机的功率为
（3）行驶100km消耗汽油的质量为
完全燃烧是释放的热量为
发动机每小时做的功为
可得发动机的效率为
答：（1）能体现该装置工作原理的是B选项。
（2）发动机满负荷工作时，输出功率是15000W。
（3）发动机的效率是24.3%。
2、（1）0.26A，1.3A；（2）1.04A；（3）1.3A
【详解】
解：（1）由电路图知道，两灯泡并联，A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，即A1选择0～0.6A量程，示数为0.26A；A2选择0～3A量程，示数为1.3A。
（2）由（1）知道，干路电流为1.3A，通过R1的电流为0.26A，由串联电路电流的特点知道，通过R2的电流为
I2=I-I1=1.3A-0.26A=1.04A
（3）由（1）知道，干路电流为1.3A。
答：（1）A1和A2示数分别为0.26A和1.3A；
（2）流过电阻R2的电流为1.04A；
（3）干路电流为1.3A。
3、（1）0.34A，0A；（2）0.26A；（3）0.15A
【详解】
解：（1）当开关S1接C，S2接B时，灯L2被短路，通过L2的电流为0A，只有L1的简单电路，电流表的读数就是通过L1的电流为0.34A。
（2）当开关S1接C，S2接A时，灯L1和L2的并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，则通过L2的电流是
I2=I-I1=0.6A﹣0.34A=0.26A
（3）当开关S1断开，S2接B时，灯L1和L2的串联，通过两个灯泡的电流相等，均为0.15A。
答：（1）通过灯L1的电流为0.34A，通过L2的电流为0A；
（2）通过L2的电流是0，26A；
（3）通过L2的电流为0.15A。
4、0.1
【详解】
解：据Q=It知，通过该导体的电流
答：通过该是导体的电流是0.1A。
