2021-2022学年基础强化人教版物理八年级上册第五章透镜及其应用专题攻克试卷（有解析）

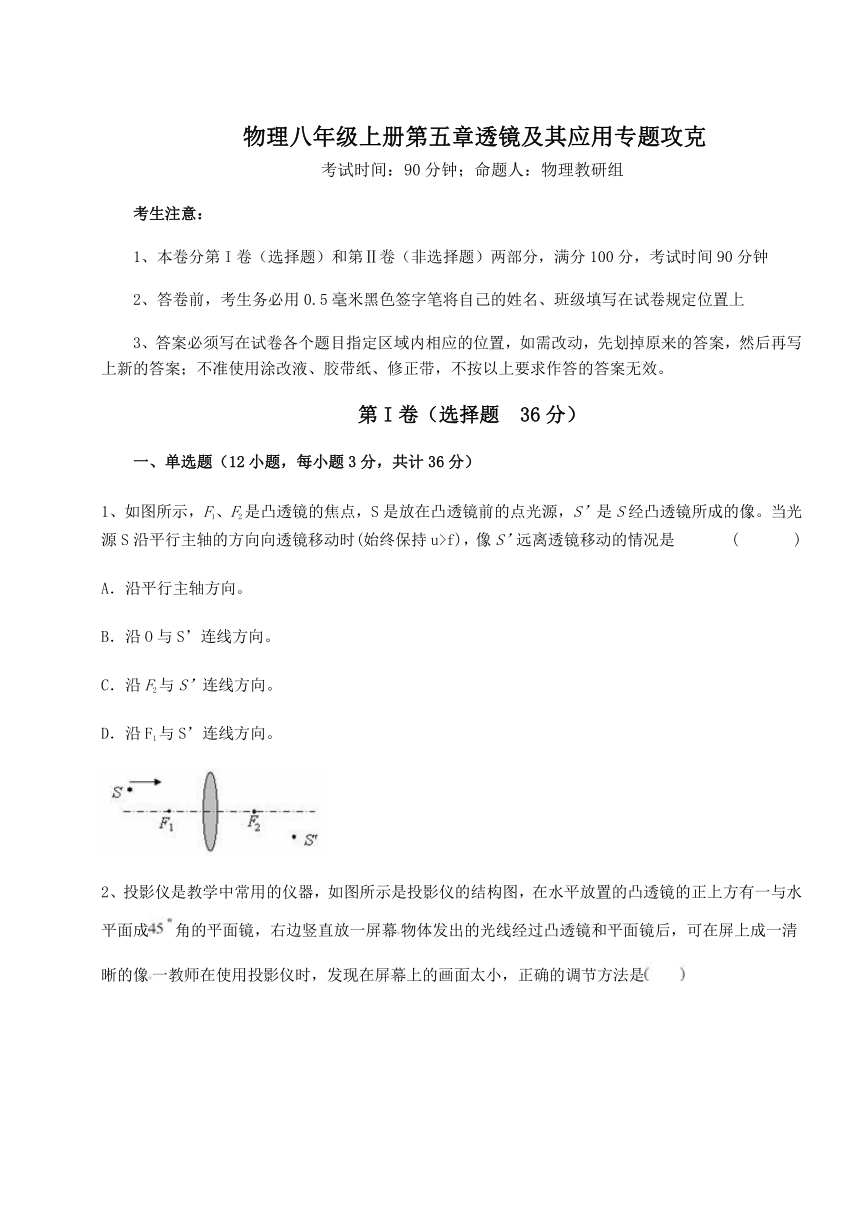

物理八年级上册第五章透镜及其应用专题攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、如图所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’是S经凸透镜所成的像。当光源S沿平行主轴的方向向透镜移动时(始终保持u>f)，像S’远离透镜移动的情况是 ( )
A．沿平行主轴方向。
B．沿O与S’连线方向。
C．沿F2与S’连线方向。
D．沿F1与S’连线方向。

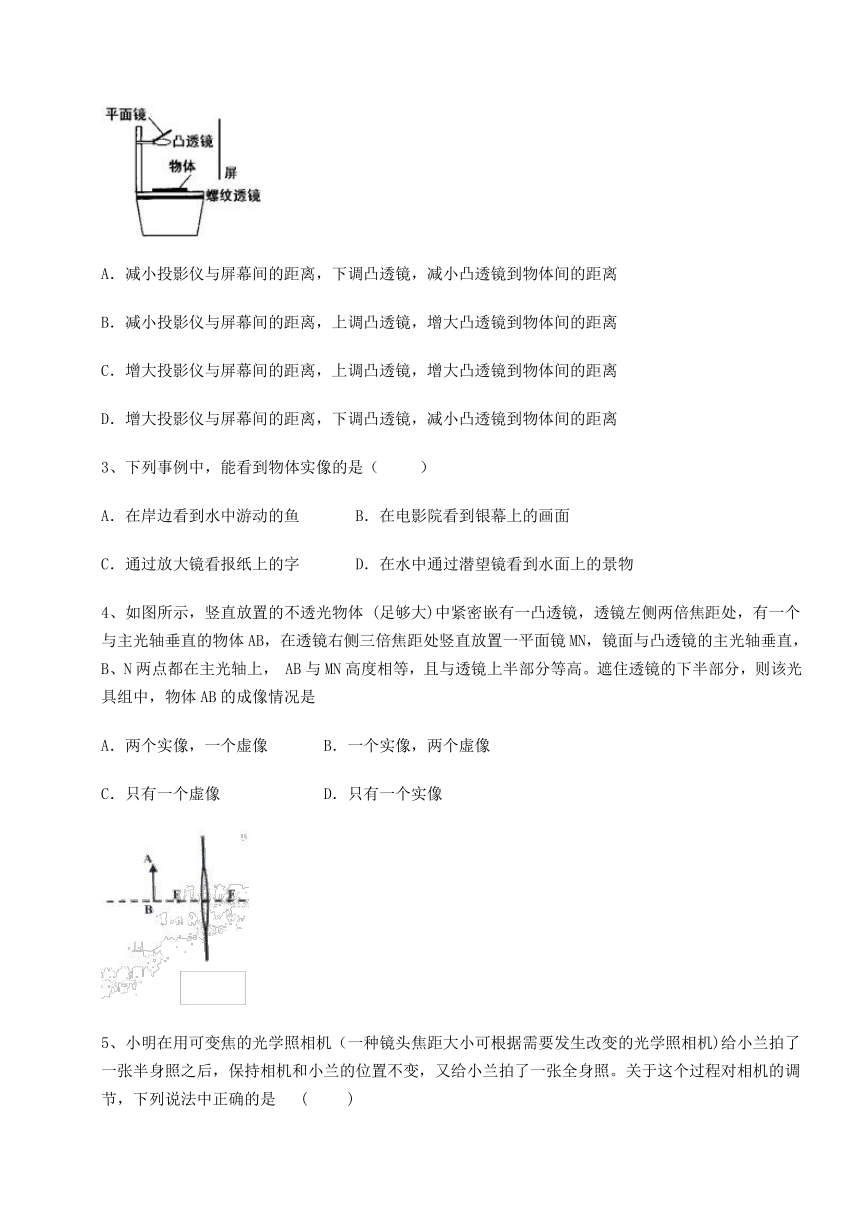

2、投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是
A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
3、下列事例中，能看到物体实像的是（ ）
A．在岸边看到水中游动的鱼 B．在电影院看到银幕上的画面
C．通过放大镜看报纸上的字 D．在水中通过潜望镜看到水面上的景物
4、如图所示，竖直放置的不透光物体 (足够大)中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直， B、N两点都在主光轴上， AB与MN高度相等，且与透镜上半部分等高。遮住透镜的下半部分，则该光具组中，物体AB的成像情况是
A．两个实像，一个虚像 B．一个实像，两个虚像
C．只有一个虚像 D．只有一个实像
5、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机)给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照。关于这个过程对相机的调节，下列说法中正确的是 ( )
A.焦距变大，像距也变大 B.焦距变小，像距也变小
C.焦距变大，像距变小 D.焦距变小，像距变大
6、在做凸透镜成像的实验时，小雨同学忘了测凸透镜的焦距，当他将蜡烛放在距凸透镜10cm处时，移动光屏，在距凸透镜16cm处得到一个倒立、清晰的像，则所用的凸透镜的焦距范围是
A、5cmC、5cm7、小明用焦距为10cm的放大镜去观察邮票。想看清楚邮票上的细微之处，如图所示，这时放大镜与邮票间的距离应:
A．等于l0cm; B．小于10cm;
C．大于20cm; D．在l0cm与20cm之间.
8、要使冰块能会聚太阳光取火，冰块必须磨成
A．冰砖 B．冰三棱镜 C．冰凸透镜 D．冰凹透镜
9、李明同学的妈妈发现李明自上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来近了，请你在下列判断及矫正措施中选正确的一项向李明同学说明
A.李明同学已患上了近视眼，需要佩戴用凸透镜制成的眼镜
B.李明同学已患上了近视眼，需要佩戴用凹透镜制成的眼镜
C. 李明同学已患上了远视眼，需要佩戴用凸透镜制成的眼镜
D. 李明同学已患上了远视眼，需要佩戴用凹透镜制成的眼镜
10、探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌．当从水面上方观察时，看到指路牌上的箭头指向右方；若从水面下方观察，下面有关现象和成像原理说法正确的是（ ）
A．箭头指向右方 B．指路牌上下宽度变大
C．指路牌上的字上下颠倒 D．原理类似于照相机成像
11、在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像。则
A．所成的像是正立缩小的实像
B．所成的像是倒立缩小的实像
C.把蜡烛向左移动，调整光屏的位置，得到的像变小
D．把蜡烛向右移动少许，调整光屏的位置，得到的像变小
12、小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是
A．③②④① B．③②①④ C．②①③④ D．①②③④
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）

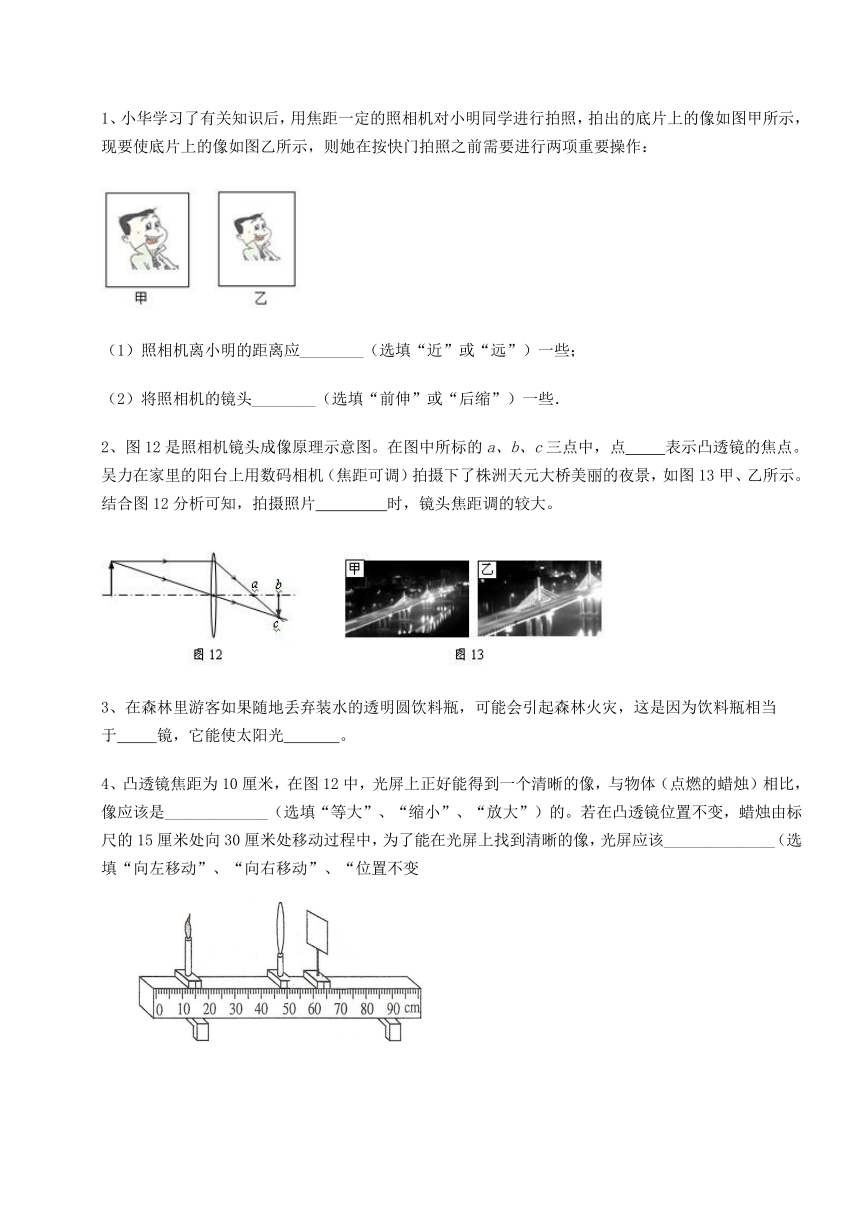

1、小华学习了有关知识后，用焦距一定的照相机对小明同学进行拍照，拍出的底片上的像如图甲所示，现要使底片上的像如图乙所示，则她在按快门拍照之前需要进行两项重要操作：
（1）照相机离小明的距离应________（选填“近”或“远”）一些；
（2）将照相机的镜头________（选填“前伸”或“后缩”）一些．
2、图12是照相机镜头成像原理示意图。在图中所标的a、b、c三点中，点 表示凸透镜的焦点。吴力在家里的阳台上用数码相机（焦距可调）拍摄下了株洲天元大桥美丽的夜景，如图13甲、乙所示。结合图12分析可知，拍摄照片 时，镜头焦距调的较大。
3、在森林里游客如果随地丢弃装水的透明圆饮料瓶，可能会引起森林火灾，这是因为饮料瓶相当于 镜，它能使太阳光 。
4、凸透镜焦距为10厘米，在图12中，光屏上正好能得到一个清晰的像，与物体（点燃的蜡烛）相比，像应该是_____________（选填“等大”、“缩小”、“放大”）的。若在凸透镜位置不变，蜡烛由标尺的15厘米处向30厘米处移动过程中，为了能在光屏上找到清晰的像，光屏应该______________（选填“向左移动”、“向右移动”、“位置不变
5、6月6日，为全国“爱眼日”今年的主题是“预防近视，珍爱光明，，下图中表示某二人看物体时的光路图，要在视网膜上成清晰的像，甲需配戴的眼镜是 镜，乙需配戴的眼镜是 镜，希望同学们养成良好的习惯。
6、市面上有许多很便宜的玩具望远镜，几个同学合买了一个回来进行探究：
先将目镜放在眼睛前面观察前面的景物，然后将望远镜掉个头，将物镜放在眼镜前面观察前面的景物，你两次观察到的景物是否相同？写出区别：眼睛观察目镜：______；眼睛观察物镜：______．
三、实验探究（2小题，每小题14分，共计28分）
1、在探究凸透镜成像规律的实验中：
（1）第1小组同学依次把点燃的蜡烛、透镜、光屏放在光具座上。但是，在实验中无论怎样移动光屏都找不到清晰的像，请你帮他们找出两个可能的原因：
①　　　　　　　　　　 ；
② 。
（2）第1、2两个实验小组分别进行了若干次操作，并把实验数据准确记录在下面表格中。
凸透镜焦距/cm 14 14 14 14 16 16 16 16
物体到凸透镜距离/cm 20 30 40 60 20 30 40 60
像到凸透镜距离/cm 47 26 22 18 80 34 27 22
像的性质 倒立 实像 倒立实像 倒立实像 倒立实像 倒立实像 倒立实像 倒立实像 倒立实像
根据上表，请你归纳出二个结论：
① 。
② 。
2、在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：
。
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）； (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。
-参考答案-
一、单选题
1、答案：C
2、答案：D
3、答：B
4、答案：D
5、答案：B
6、答案： D
7、答：B
8、答： C
9、答案： B
10、答案： D
【详解】
D．当从水面上方观察时，是通过玻璃、空气看到的，属于光的折射现象，看到的是物体的正立的虚像，故实际指路牌上的箭头指向右方；装有水的玻璃杯下半部分中间厚、边缘薄，相当于一个凸透镜；从水面下方观察，看远处的物体时，相当于物体处于2倍焦距以外，成倒立、缩小的实像，该原理类似于照相机成像，故D正确；
ABC．因为圆柱体的竖直方向上，粗细是一样的，所以此时指路牌上的字及箭头左右颠倒，上下不会颠倒，上下宽度也不会有变化，故ABC错误；
【点睛】
关键是理解清楚，圆柱形透明玻璃杯装水后，相当于一个凸透镜，但这个凸透镜与一般的凸透镜还是有区别的，即在水平方向上相当于凸透镜，但竖直方向上，厚度是一样的，故成的像，左右会颠倒，上下不会颠倒，且大小也不会变化．
11、答案： C
12、答案： C
【解析】小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.
二、填空题
1、答案： 远 后缩
【解析】
照相机是利凸透镜成像的原理制成的;由图知,甲的像比乙的像大,根据凸透镜成像的规律,成的像越大,此时的物距越小,像距越远.所以用照相机对小明进行拍照, 照相机离小明的距离应远一些；将照相机的镜头后缩一些．
【点睛】
要解决此题,首先知道照相机是根据凸透镜成像原理制成的，需要掌握凸透镜成像的规律.知道成实像时的动态变化规律是:物近像远像变大,物远像近像变小。
2、答案： a 乙
3、答案：凸透，会聚
4、答案：缩小；向右移动
5、答案：凹透； 凸透
6、答案：物体变大变近了 物体变小变远了
【详解】
玩具望远镜是采用一个凸透镜和一个凹透镜的结构，凸透镜即物镜距离物体的距离时比较大，远远的大于二倍焦距，成倒立的缩小的实像，这个实像在凸透镜的另一侧的一倍焦距和二倍焦距之间，又恰好成在凹透镜(目镜)的一倍虚焦距和二倍虚焦距之间，通过凹透镜的折射，在凹透镜的另一侧成一个倒立的放大的虚像,倒立再倒立,就成了正立的像了；所以眼睛观察目镜时是望远镜的正常使用,现象是:物体变大变近了．若将望远镜掉头,物体在凹透镜的二倍焦距之外，就会在凹透镜的另一侧成一个倒立的缩小的虚像，这个虚像又恰好在目镜(凸透镜)的一倍焦距和二倍焦距之间,凸透镜就会把这个像放大，但放大倍数肯定没有正放时大,所以眼睛观察物镜时现象是:物体变小变远了．
三、实验探究
1、答案：
（1）①蜡烛的烛焰、透镜、光屏三者的中心不在同一直线上；②蜡烛放在了焦点上；③蜡烛放在了焦点以内；④蜡烛放在1倍焦距和2倍焦距之间，但离焦点过近，成像较远，光具座不够长，光屏承接不到像……
（2）①在凸透镜焦距一定且成实像情况下，物体到凸透镜越远（近），像离凸透镜越近（远）；②在成实像情况下，物距相同时，透镜焦距越大，像离透镜越远；③物体到凸透镜距离大于1倍焦距，成倒立的像……
2、答案：（1）会聚 11
（2）蜡烛放在了凸透镜焦点以内（或蜡烛、凸透镜和光屏三者的中心不在同一条直线上）
（3）放大 投影仪（或幻灯机） 靠近
