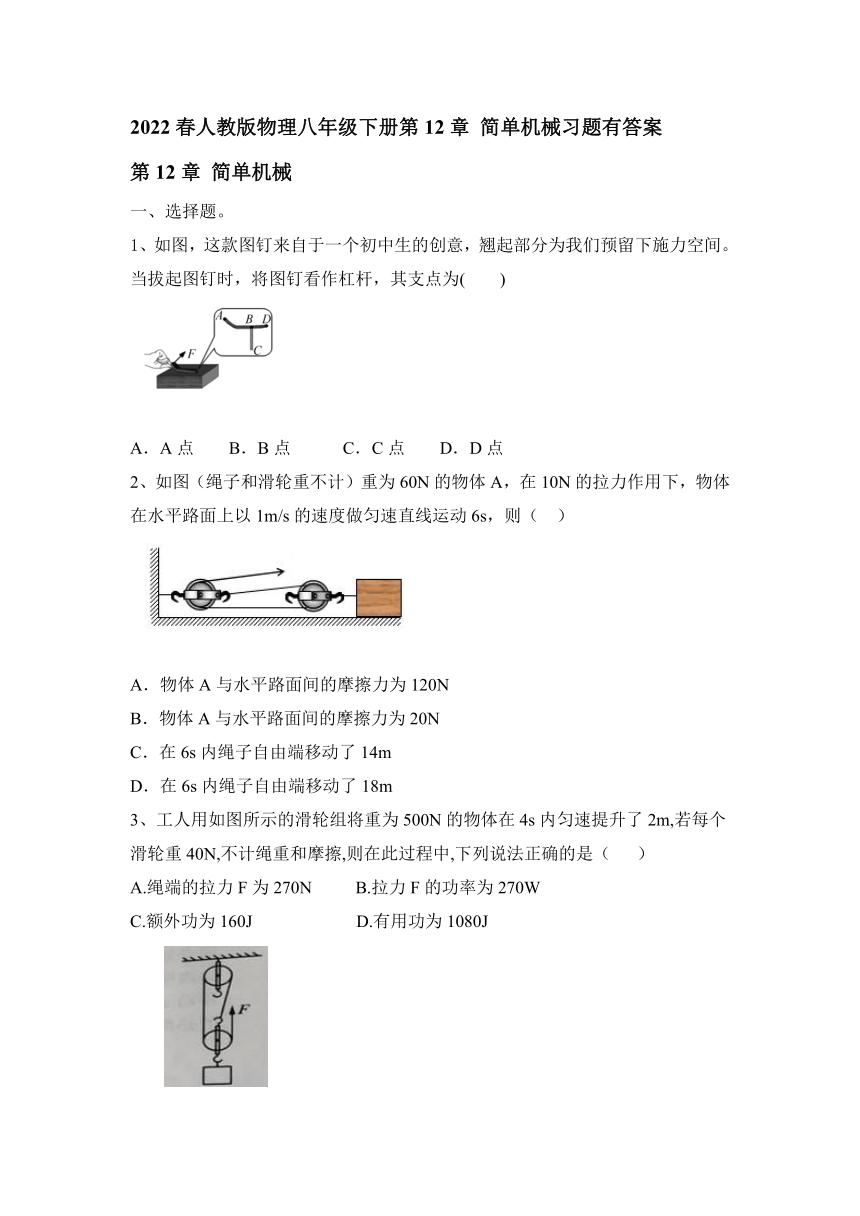

2022春人教版物理八年级下册第12章 简单机械习题有答案
第12章 简单机械
一、选择题。
1、如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间。当拔起图钉时，将图钉看作杠杆，其支点为( )
A．A点 B．B点 C．C点 D．D点
2、如图（绳子和滑轮重不计）重为60N的物体A，在10N的拉力作用下，物体在水平路面上以1m/s的速度做匀速直线运动6s，则（ ）
A．物体A与水平路面间的摩擦力为120N
B．物体A与水平路面间的摩擦力为20N
C．在6s内绳子自由端移动了14m
D．在6s内绳子自由端移动了18m
3、工人用如图所示的滑轮组将重为500N的物体在4s内匀速提升了2m,若每个滑轮重40N,不计绳重和摩擦,则在此过程中,下列说法正确的是（ ）
A.绳端的拉力F为270N B.拉力F的功率为270W
C.额外功为160J D.有用功为1080J

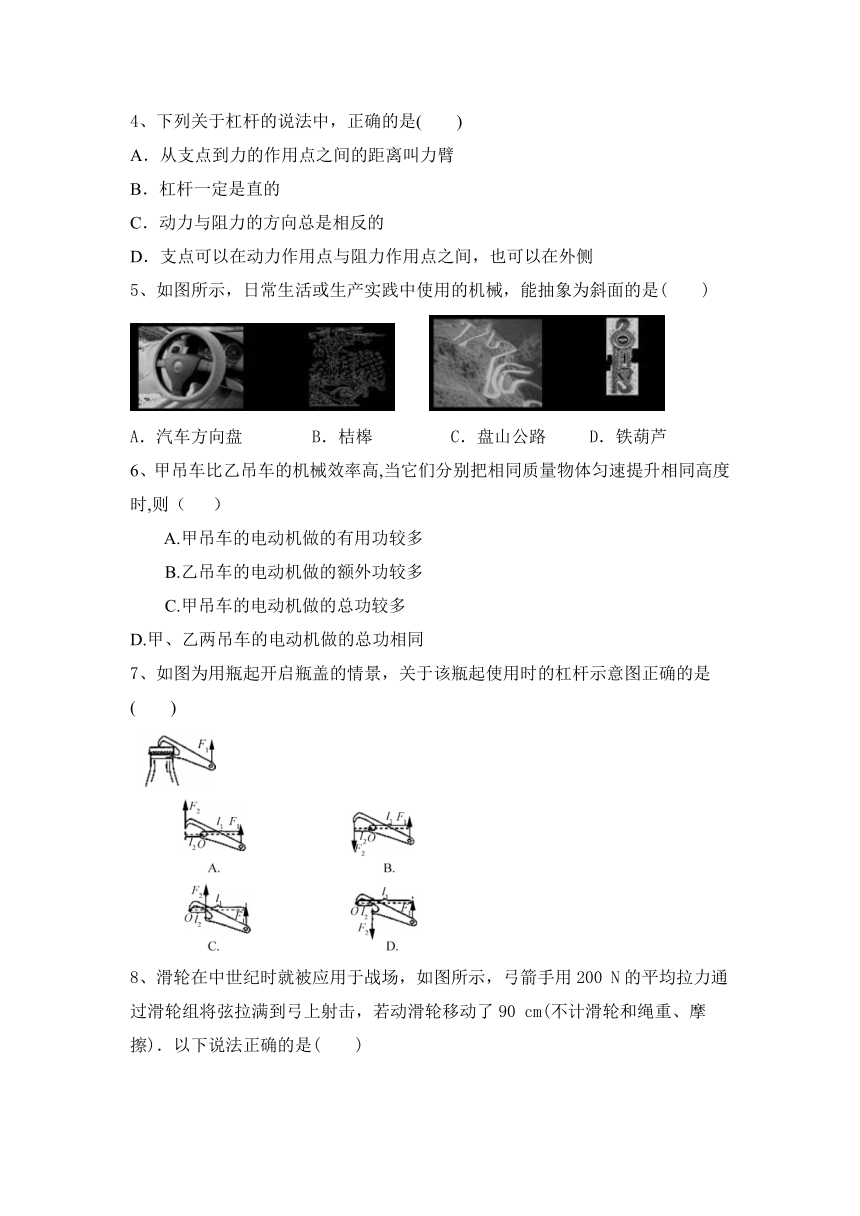

4、下列关于杠杆的说法中，正确的是( )
A．从支点到力的作用点之间的距离叫力臂
B．杠杆一定是直的
C．动力与阻力的方向总是相反的
D．支点可以在动力作用点与阻力作用点之间，也可以在外侧
5、如图所示，日常生活或生产实践中使用的机械，能抽象为斜面的是( )
A．汽车方向盘 B．桔槔 C．盘山公路 D．铁葫芦
6、甲吊车比乙吊车的机械效率高,当它们分别把相同质量物体匀速提升相同高度时,则（ ）
A.甲吊车的电动机做的有用功较多
B.乙吊车的电动机做的额外功较多
C.甲吊车的电动机做的总功较多
D.甲、乙两吊车的电动机做的总功相同
7、如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是( )

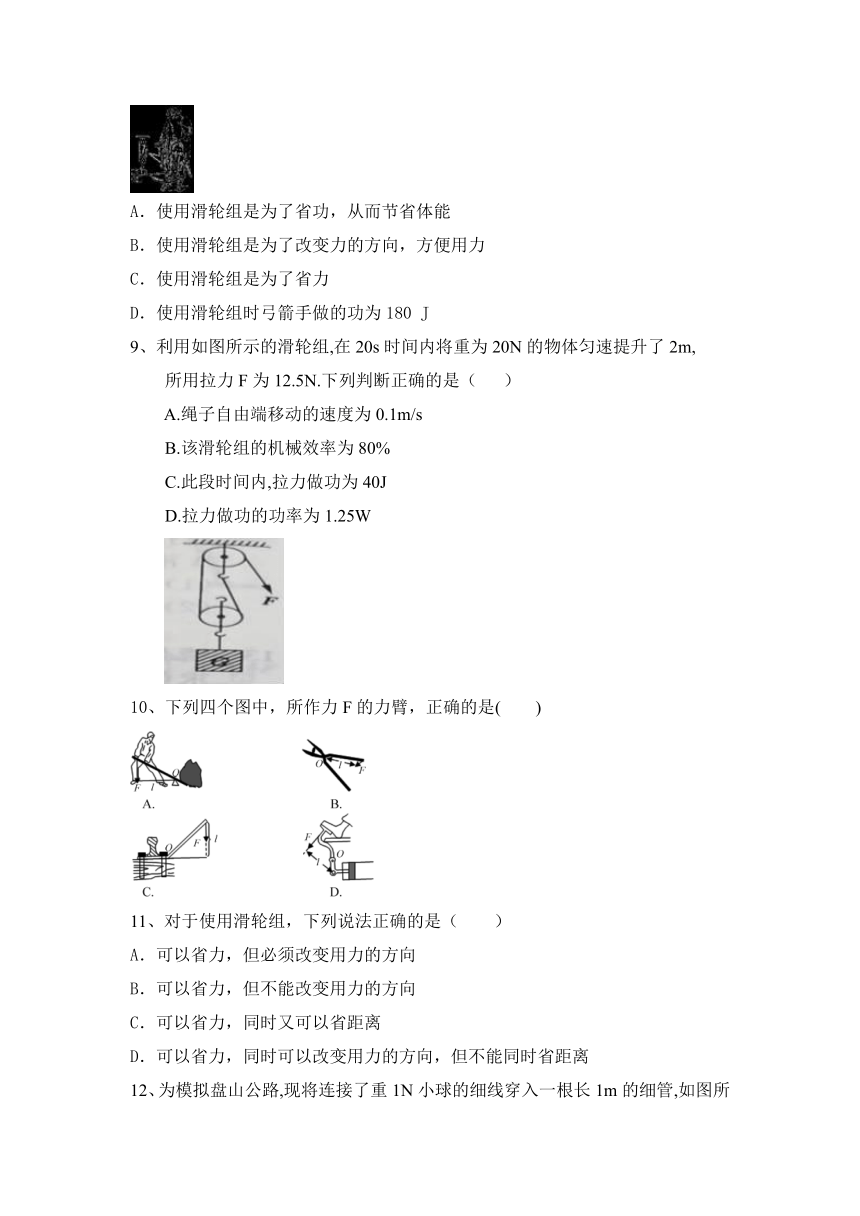

8、滑轮在中世纪时就被应用于战场，如图所示，弓箭手用200 N的平均拉力通过滑轮组将弦拉满到弓上射击，若动滑轮移动了90 cm(不计滑轮和绳重、摩擦)．以下说法正确的是( )
A．使用滑轮组是为了省功，从而节省体能
B．使用滑轮组是为了改变力的方向，方便用力
C．使用滑轮组是为了省力
D．使用滑轮组时弓箭手做的功为180 J
9、利用如图所示的滑轮组,在20s时间内将重为20N的物体匀速提升了2m,
所用拉力F为12.5N.下列判断正确的是（ ）
A.绳子自由端移动的速度为0.1m/s
B.该滑轮组的机械效率为80%
C.此段时间内,拉力做功为40J
D.拉力做功的功率为1.25W
10、下列四个图中，所作力F的力臂，正确的是( )
11、对于使用滑轮组，下列说法正确的是（ ）
A．可以省力，但必须改变用力的方向
B．可以省力，但不能改变用力的方向
C．可以省力，同时又可以省距离
D．可以省力，同时可以改变用力的方向，但不能同时省距离
12、为模拟盘山公路,现将连接了重1N小球的细线穿入一根长1m的细管,如图所示,将细管从竖直放置的圆柱体底部a点开始斜向上缠绕5圈后,恰好绕至顶部b点,相邻细管间的高度均为12cm.在b点处通过细线用0.8N的拉力(与管的轴线平行)将管口的小球从a点匀速拉至b点,则缠绕在圆柱体上的细管(模拟的盘山公路)的机械效率为 （ ）
A.83.3% B.80% C.75% D.60%
二、填空题。
13、如图是搬运泥土的独轮车，独轮车属于_____杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的大小至少是_____N 。
14、定滑轮的实质是 ，使用它时 省力， 改变力的方向，（真“能”或“不能”）；而动滑轮的实质是 ，使用它时 省力，但要 距离。
15、如图所示,沿斜面把质量为12kg的一个物体匀速拉到最高处,沿斜面向上的拉力F=100N,斜面长2m、高1m,则其机械效率是______%,物体所受摩擦力是______N(g=10 N/kg)

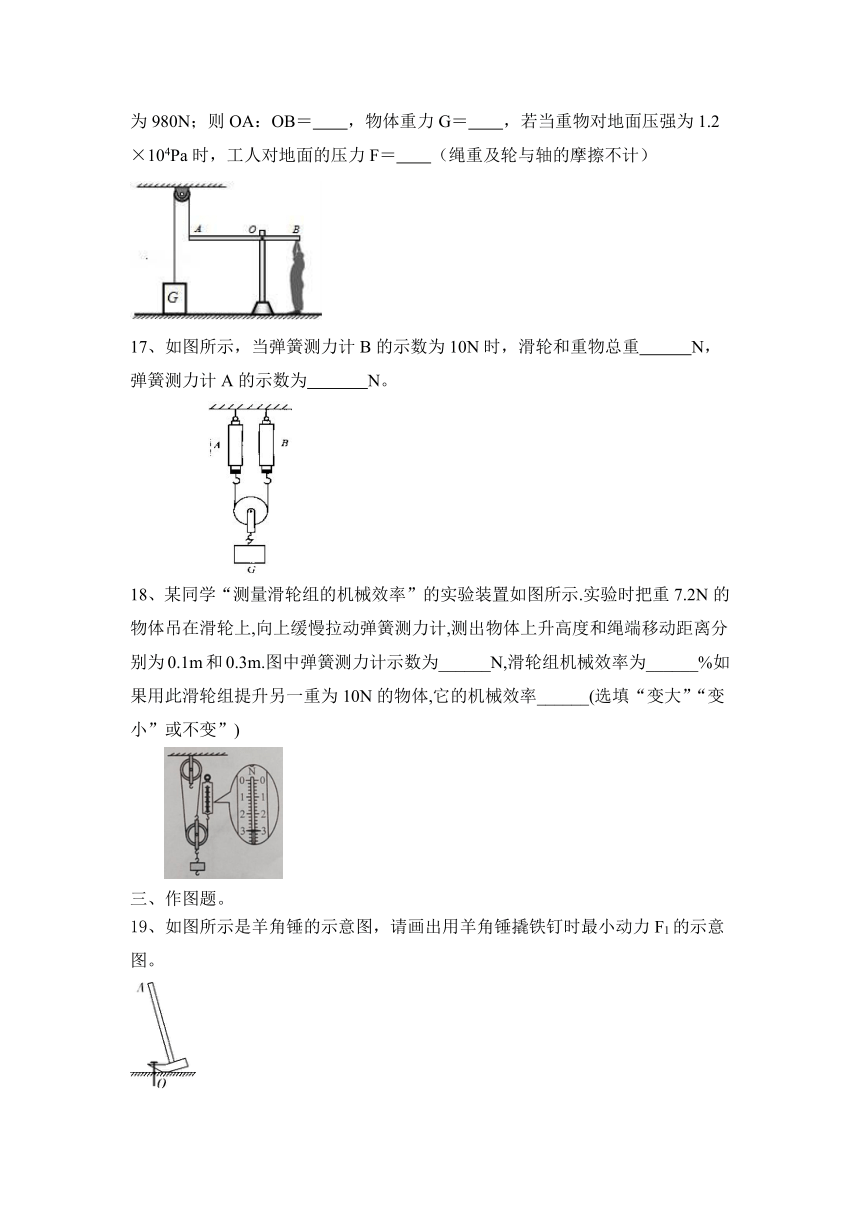

16、如图所示，轻质杠杆AB可绕固定点O在竖直平面内自由转动，A端用细绳通过滑轮悬挂着底面积为0.02m2的重物G．工人在B端施加一个大小为650N竖直向上的推力时，重物对地面的压力恰好为零；当推力变为450N时，重物对地面的压强为5×103Pa；当重物对地面压强为8×103Pa时，工人对地面的压力为980N；则OA：OB＝ ，物体重力G＝ ，若当重物对地面压强为1.2×104Pa时，工人对地面的压力F＝ （绳重及轮与轴的摩擦不计）
17、如图所示，当弹簧测力计B的示数为10N时，滑轮和重物总重 N，弹簧测力计A的示数为 N。
18、某同学“测量滑轮组的机械效率”的实验装置如图所示.实验时把重7.2N的物体吊在滑轮上,向上缓慢拉动弹簧测力计,测出物体上升高度和绳端移动距离分别为0.1m和0.3m.图中弹簧测力计示数为______N,滑轮组机械效率为______%如果用此滑轮组提升另一重为10N的物体,它的机械效率______(选填“变大”“变小”或不变”)
三、作图题。
19、如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图。
四、实验题。
20、图甲是某学习小组“测量滑轮组的机械效率”的示意图。用弹簧测力计竖直向上______拉动绳子自由端，将重为4.5N的物体从A位置提升到A′位置，同时弹簧测力计从图中的B位置上升到B′位置，在这个过程中，弹簧测力计的示数如图乙所示。请你根据他们做的实验完成下列问题：
（1）物体提升的高度是______cm，拉力是______N，该滑轮组的机械效率η=______；
（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械效率______（选填“变大”、“变小”或“不变”）。
五、计算题，
21、如图是用动滑轮提升贷物A的示意图。用300N竖直向上的拉力F使重500N的货物A在10s的 时间内匀速竖直上升了2m。求：
（1）提升贷物所做的有用功W有；
（2）拉力通过的距离及拉力的功率P；
（3）动滑轮的机械效率η。
2022春人教版物理八年级下册第12章 简单机械习题有答案
第12章 简单机械
一、选择题。
1、如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间。当拔起图钉时，将图钉看作杠杆，其支点为( )
A．A点 B．B点 C．C点 D．D点
【答案】D
2、如图（绳子和滑轮重不计）重为60N的物体A，在10N的拉力作用下，物体在水平路面上以1m/s的速度做匀速直线运动6s，则（ ）
A．物体A与水平路面间的摩擦力为120N
B．物体A与水平路面间的摩擦力为20N
C．在6s内绳子自由端移动了14m
D．在6s内绳子自由端移动了18m
【答案】B
3、工人用如图所示的滑轮组将重为500N的物体在4s内匀速提升了2m,若每个滑轮重40N,不计绳重和摩擦,则在此过程中,下列说法正确的是（ ）
A.绳端的拉力F为270N B.拉力F的功率为270W
C.额外功为160J D.有用功为1080J
【答案】B
4、下列关于杠杆的说法中，正确的是( )
A．从支点到力的作用点之间的距离叫力臂
B．杠杆一定是直的
C．动力与阻力的方向总是相反的
D．支点可以在动力作用点与阻力作用点之间，也可以在外侧
【答案】D
5、如图所示，日常生活或生产实践中使用的机械，能抽象为斜面的是( )
A．汽车方向盘 B．桔槔 C．盘山公路 D．铁葫芦
【答案】C
6、甲吊车比乙吊车的机械效率高,当它们分别把相同质量物体匀速提升相同高度时,则（ ）
A.甲吊车的电动机做的有用功较多
B.乙吊车的电动机做的额外功较多
C.甲吊车的电动机做的总功较多
D.甲、乙两吊车的电动机做的总功相同
【答案】B
7、如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是( )
【答案】D
8、滑轮在中世纪时就被应用于战场，如图所示，弓箭手用200 N的平均拉力通过滑轮组将弦拉满到弓上射击，若动滑轮移动了90 cm(不计滑轮和绳重、摩擦)．以下说法正确的是( )
A．使用滑轮组是为了省功，从而节省体能
B．使用滑轮组是为了改变力的方向，方便用力
C．使用滑轮组是为了省力
D．使用滑轮组时弓箭手做的功为180 J
【答案】B
9、利用如图所示的滑轮组,在20s时间内将重为20N的物体匀速提升了2m,
所用拉力F为12.5N.下列判断正确的是（ ）
A.绳子自由端移动的速度为0.1m/s
B.该滑轮组的机械效率为80%
C.此段时间内,拉力做功为40J
D.拉力做功的功率为1.25W
【答案】B
10、下列四个图中，所作力F的力臂，正确的是( )
【答案】A
11、对于使用滑轮组，下列说法正确的是（ ）
A．可以省力，但必须改变用力的方向
B．可以省力，但不能改变用力的方向
C．可以省力，同时又可以省距离
D．可以省力，同时可以改变用力的方向，但不能同时省距离
【答案】D
12、为模拟盘山公路,现将连接了重1N小球的细线穿入一根长1m的细管,如图所示,将细管从竖直放置的圆柱体底部a点开始斜向上缠绕5圈后,恰好绕至顶部b点,相邻细管间的高度均为12cm.在b点处通过细线用0.8N的拉力(与管的轴线平行)将管口的小球从a点匀速拉至b点,则缠绕在圆柱体上的细管(模拟的盘山公路)的机械效率为 （ ）
A.83.3% B.80% C.75% D.60%
【答案】C
二、填空题。
13、如图是搬运泥土的独轮车，独轮车属于_____杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的大小至少是_____N 。
【答案】省力 250
14、定滑轮的实质是 ，使用它时 省力， 改变力的方向，（真“能”或“不能”）；而动滑轮的实质是 ，使用它时 省力，但要 距离。
【答案】等臂杠杆 动力臂是阻力臂两倍的杠 杆 费
15、如图所示,沿斜面把质量为12kg的一个物体匀速拉到最高处,沿斜面向上的拉力F=100N,斜面长2m、高1m,则其机械效率是______%,物体所受摩擦力是______N(g=10 N/kg)
【答案】60 40
16、如图所示，轻质杠杆AB可绕固定点O在竖直平面内自由转动，A端用细绳通过滑轮悬挂着底面积为0.02m2的重物G．工人在B端施加一个大小为650N竖直向上的推力时，重物对地面的压力恰好为零；当推力变为450N时，重物对地面的压强为5×103Pa；当重物对地面压强为8×103Pa时，工人对地面的压力为980N；则OA：OB＝ ，物体重力G＝ ，若当重物对地面压强为1.2×104Pa时，工人对地面的压力F＝ （绳重及轮与轴的摩擦不计）
【答案】2：1 325N 820N
17、如图所示，当弹簧测力计B的示数为10N时，滑轮和重物总重 N，弹簧测力计A的示数为 N。
【答案】20 10
18、某同学“测量滑轮组的机械效率”的实验装置如图所示.实验时把重7.2N的物体吊在滑轮上,向上缓慢拉动弹簧测力计,测出物体上升高度和绳端移动距离分别为0.1m和0.3m.图中弹簧测力计示数为______N,滑轮组机械效率为______%如果用此滑轮组提升另一重为10N的物体,它的机械效率______(选填“变大”“变小”或不变”)
【答案】5 80 变大
三、作图题。
19、如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图。
【答案】如图所示：
【解析】由杠杆的平衡条件可知，在阻力和阻力臂一定时，动力臂越长越省力；由图知，O为支点，A点离支点最远，则连接支点O和羊角锤的末端A即是最长的动力臂，过A点作垂直于动力臂向上的拉力F1，如答图所示。
四、实验题。
20、图甲是某学习小组“测量滑轮组的机械效率”的示意图。用弹簧测力计竖直向上______拉动绳子自由端，将重为4.5N的物体从A位置提升到A′位置，同时弹簧测力计从图中的B位置上升到B′位置，在这个过程中，弹簧测力计的示数如图乙所示。请你根据他们做的实验完成下列问题：
（1）物体提升的高度是______cm，拉力是______N，该滑轮组的机械效率η=______；
（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械效率______（选填“变大”、“变小”或“不变”）。
【答案】匀速缓慢；（1）5.0； 2；75%；（2）变小。
【解析】实验中应用弹簧测力计竖直向上匀速缓慢拉动绳子自由端，
（1）测力计B位置匀速提升到B'位置，测力计上升的高度为：s=15.0cm；由图可知，有3段绳子拉着动滑轮，则物体上的高度为：h=5.0cm；
由图可知，测力计的示数为2N；
该动滑轮的机械效率：η====75%；
（3）若在图甲装置的基础上，增加一个动滑轮，此时有用功不变，克服动滑轮重力所做的额外功变大，故机械效率变小。
故答案为：匀速缓慢；（1）5.0； 2；75%；（2）变小。
五、计算题，
21、如图是用动滑轮提升贷物A的示意图。用300N竖直向上的拉力F使重500N的货物A在10s的 时间内匀速竖直上升了2m。求：
（1）提升贷物所做的有用功W有；
（2）拉力通过的距离及拉力的功率P；
（3）动滑轮的机械效率η。
【答案】(1) 1000J；(2) 4m、120W；(3) 83.3%
