凸透镜成像的规律

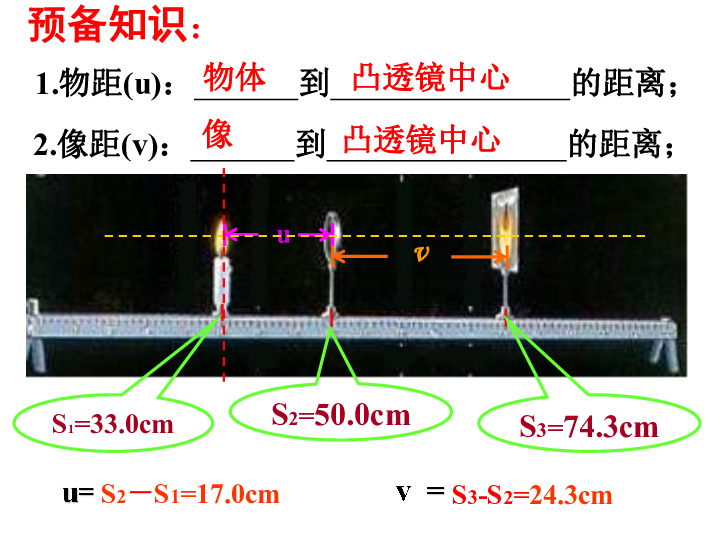

课件22张PPT。实验探究凸透镜成像的规律——张建兵预备知识：S2=50.0cmS1=33.0cmS3=74.3cmu=?v =?S2－S1=17.0cmS3-S2=24.3cm 1、测焦距：将透镜对着太阳光，在透镜的另一侧放置一张白纸，直到白纸上出现又小又亮的光斑，测量光斑到透镜的距离，既是焦距。f=10cm,2f=20cm

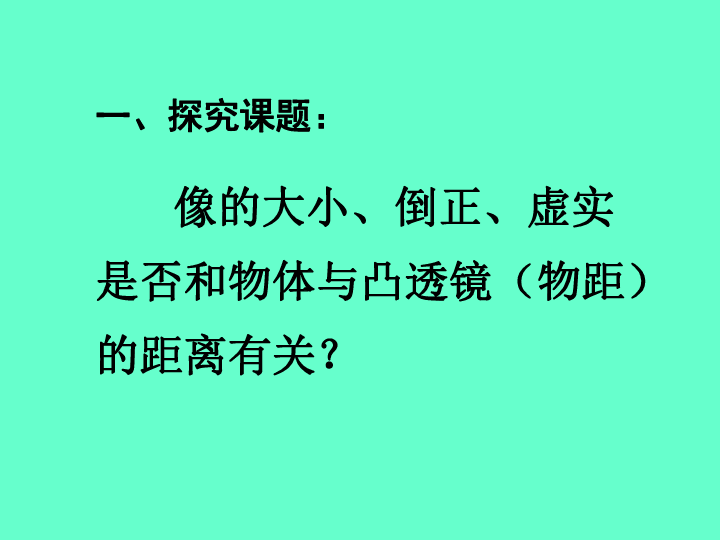

一、探究课题：

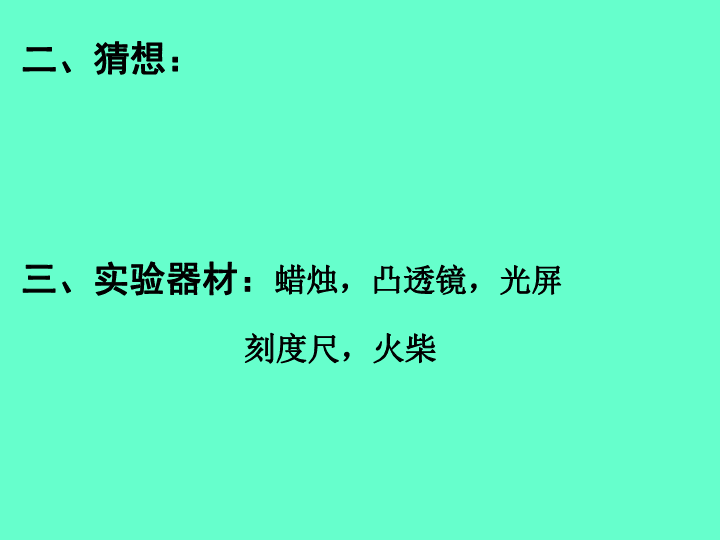

像的大小、倒正、虚实是否和物体与凸透镜（物距）的距离有关？二、猜想：
三、实验器材：蜡烛，凸透镜，光屏
刻度尺，火柴四：实验步骤：

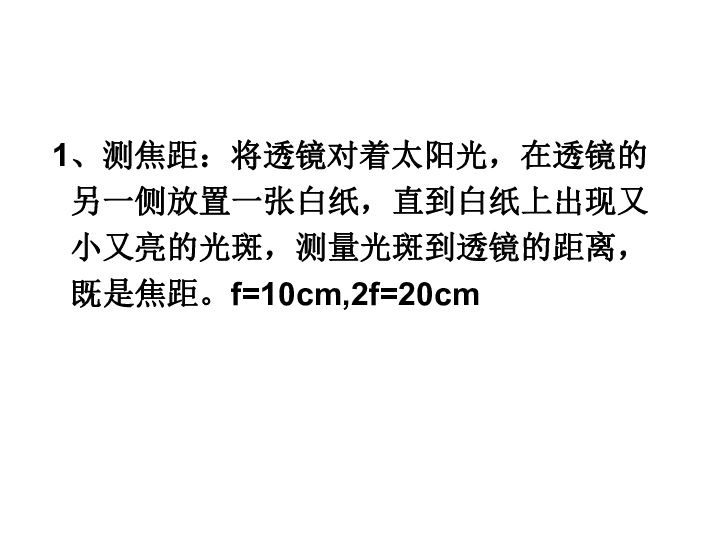

1、测焦距：将透镜对着太阳光，在透镜的另一侧放置一张白纸，直到白纸上出现又小又亮的光斑，测量光斑到透镜的距离，既是焦距。f=10cm,2f=20cm
2、按从左到右的顺序摆放蜡烛、凸透镜、光屏。并点燃蜡烛，调整烛焰、凸透镜、光屏三者中心在同一高度（目的是为了使像成在光屏中央）动画物距大于
2倍焦距u>2f倒立、缩小、实像3、将蜡烛放在2 f之外的地方，移动光屏，直到光屏上出现清晰的像，观察像的大小与倒正。FF2F2FF2倍焦距u=2f像距等于
2倍焦距V=2f倒立、放大、实像5、将蜡烛移到2f和f 之间，重复以上的操作，进行观察和测量。物距大于1倍焦距小于
2倍焦距f2倍焦距V>2f根据这个原理
制成了 ：幻灯机
(电影机）胶片等于1倍焦距 不 成 像6、把物体放在焦点上，观察能否成像。..7、继续移近蜡烛，使U＜F，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。 正立、放大、虚像物距小于
1倍焦距u2、某校学生进行“珍惜生命，远离毒品”的法制教育放映的幻灯片，发现屏幕上的像小了点，放映机离屏幕（ ）一些，胶片离镜头（ ）一些。五、综合训练：靠近远远近3、老奶奶用放大镜看报纸时，为了看到更大更清晰的像，应（ ）（请看下一个幻灯片）
A、报纸与眼睛不动，放大镜离报纸远一些
B、报纸与眼睛不动，放大镜离报纸近一些
C、报纸与放大镜不动，眼睛离报纸近一些
D、报纸与放大镜不动，眼睛离报纸远一些A4、一凸透镜的焦距为f,当物体从离凸透镜1.5f处移到3f处的过程中,像的大小和像距变化情况是( )
A、像变小,像距变小
B、像变小,像距变大
C、像变大,像距变小
D、像变小,像距变大A课堂作业：
1、在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是：（ ）
A、倒立缩小的实像 　B、正立缩小的实像 　
C、倒立放大的实像 　D、正立放大的虚像
2、在做观察“凸透镜成像”的实验时，物体放在距离凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是（ ） A 、20cm B、30cm C 、60cm D、80㎝
3、某同学用焦距为10㎝的放大镜去观察书上的文字，看到了正立放大的文字，则文字到凸透镜的距离为（ ）
A、25㎝ B、15㎜ C、6㎝ D、12㎝
4、物体从8f处向2f处移动的过程中，像始终是 像，但像逐渐 。
5、画出下列各图的折射光线或入射光线：谢谢!物距与放大镜成像大小的关系：
物距增大，像距增大，像也随之增大上一页
