【2021·铁岭】假期小明一家要出门旅游，出发前家里只有一台额定功率为200 W的冰箱正常工作，其他用电器都已关闭。小明看到家里电能表
的示数为2 021.6 kW·h，过了7天小
明回到家再次查看电能表的示数如
图所示。下列有关说法正确的是(　　)
1

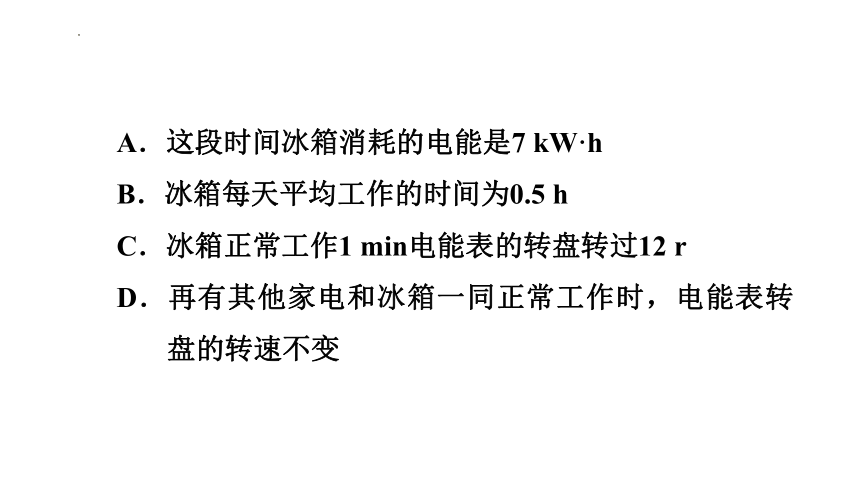

A．这段时间冰箱消耗的电能是7 kW·h
B．冰箱每天平均工作的时间为0.5 h

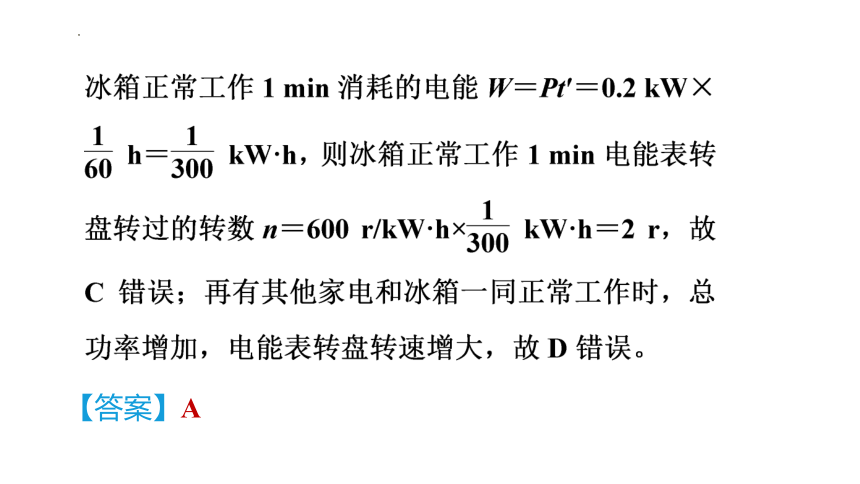

C．冰箱正常工作1 min电能表的转盘转过12 r
D．再有其他家电和冰箱一同正常工作时，电能表转盘的转速不变

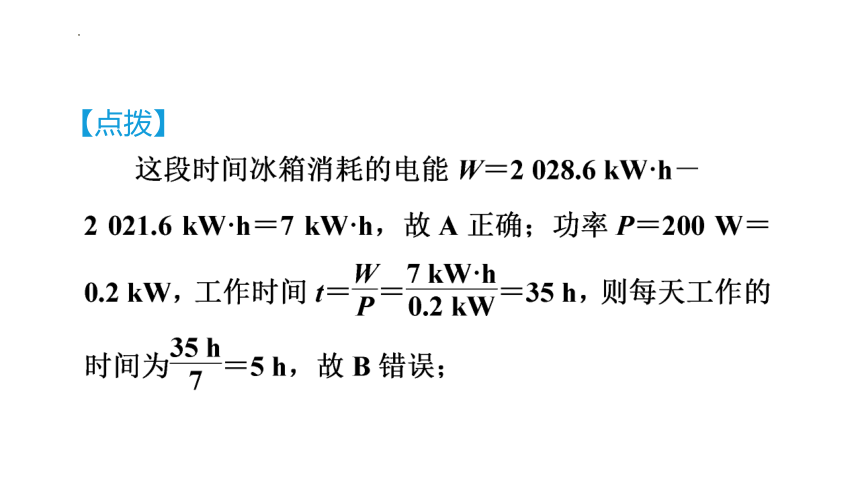

【点拨】
【答案】A

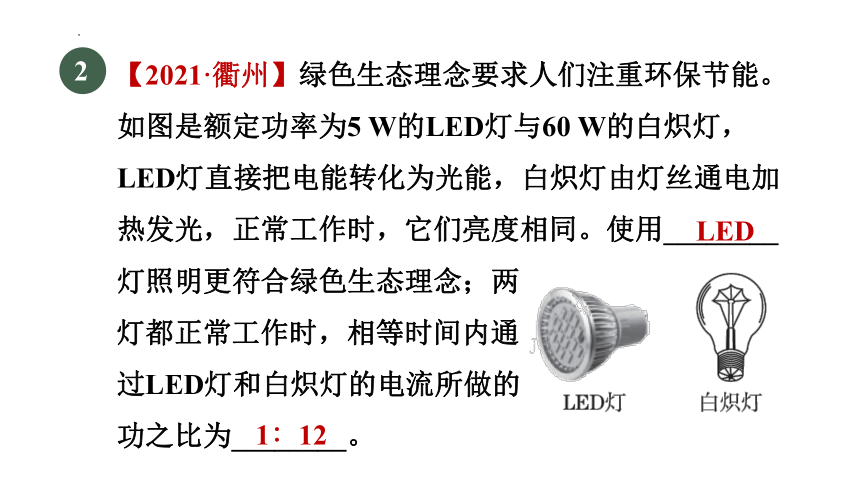

【2021·衢州】绿色生态理念要求人们注重环保节能。如图是额定功率为5 W的LED灯与60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。使用________灯照明更符合绿色生态理念；两
灯都正常工作时，相等时间内通
过LED灯和白炽灯的电流所做的
功之比为________。
2
LED
1∶12

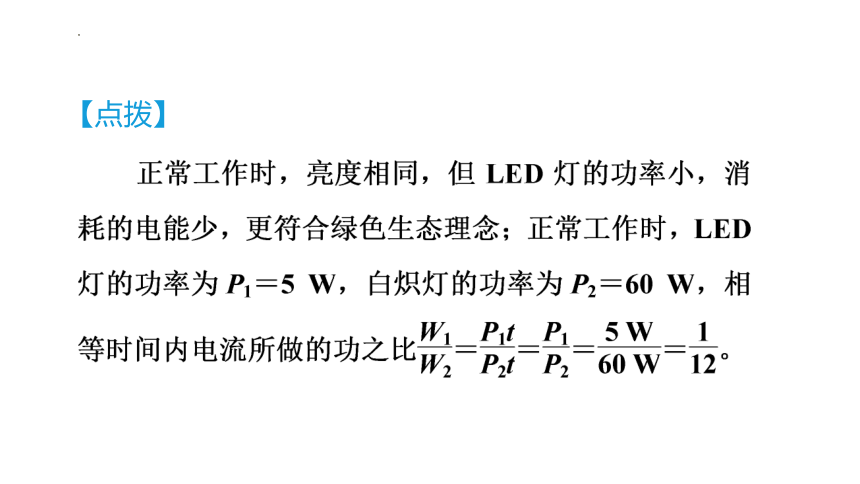

【点拨】

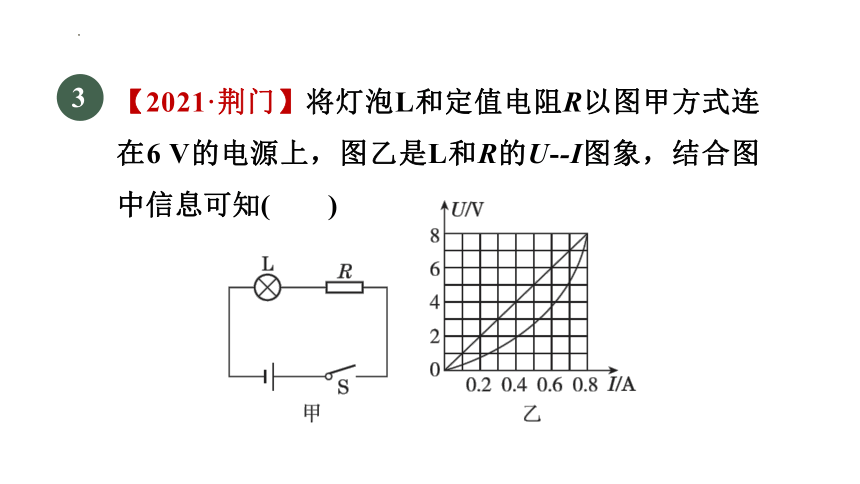

【2021·荆门】将灯泡L和定值电阻R以图甲方式连在6 V的电源上，图乙是L和R的U- I图象，结合图中信息可知(　　)
3

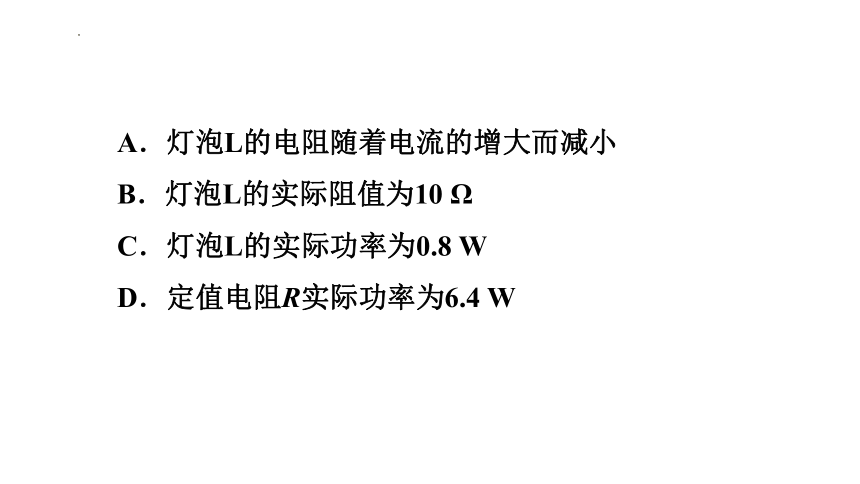

A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10 Ω
C．灯泡L的实际功率为0.8 W
D．定值电阻R实际功率为6.4 W
【点拨】

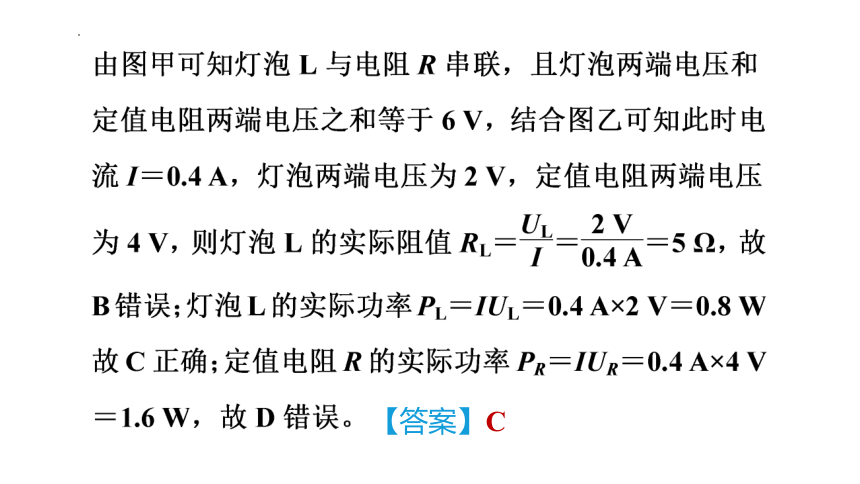

图乙中曲线是灯泡L的U－I图象，每一点的纵坐标与横坐标的比值等于灯泡L的电阻值；由图可知比值随着电流增加而增大，即灯泡L的阻值随电流的增大而增大，故A错误；
【答案】C
【2021·营口】将“12 V　12 W”的小灯泡L1和“12 V　6 W”的小灯泡L2串联起来，直接接到电压恒定的电源两端。开关闭合后，恰好有一个小灯泡正常发光，而另一个小灯泡比正常发光时暗些，则正常发光的小灯泡是________，电源电压是________V，发光较暗的小灯泡的实际功率是________W。(灯丝电阻不变)
4
L2
18
3
【点拨】
因串联电路中电流处处相等，L2的额定电流小于L1的额定电流，故两灯串联时，L2正常发光，且电路中电流为I＝0.5 A，则电源电压U＝I(R1＋R2)＝0.5 A×(12 Ω＋24 Ω)＝18 V；由公式P＝I2R可知电阻小的灯泡发光暗，发光较暗的小灯泡的实际功率P＝I2R1＝(0.5 A)2×12 Ω＝3 W。
【2021·天门】小红同学用图甲所示的电路测量小灯泡的电功率，小灯泡标有“2.5 V”字样。
5
(1)连接电路前，开关应________。
断开
【点拨】
连接电路时，为了保护电路，开关应处于断开状态。
(2)图甲中有一根导线连接错误，请在该导线上打“×”，并用笔重新画一根正确连接的导线；(要求R的滑片向A端移动时接入电路中的电阻变大，导线不得交叉)。
解：如图所示。
【点拨】
原图中导线接在滑动变阻器的电阻丝两端，应采用“一上一下”接法；由滑片向A端移动时滑动变阻器接入电路中的电阻变大，故应接右下接线柱。
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电路________(填“一定”或“不一定”)出现了故障。
不一定
【点拨】
小灯泡不发光，可能是电路断路或小灯泡被短路，也可能是电路中电流太小。
(4)实验过程中，当电压表示数为1.8 V时，为了测量小灯泡的额定功率，需将滑片向____(填“A”或“B”)端移动，此过程中小灯泡明显变________。
B
亮
【点拨】
1.8 V小于小灯泡的额定电压2.5 V，应增大小灯泡两端的电压；故应减小滑动变阻器连入电路中的电阻，使电路中电流增大，小灯泡两端电压增大，直至变为2.5 V；由公式P＝UI知此时小灯泡的实际功率变大，小灯泡的亮度变大。
(5)根据测量的数据绘制成I－U图象(如图乙)，得出小灯泡的额定功率为________W。分析图象还发现，小灯泡的电阻值是变化的，主要受________影响。
0.625
温度
【点拨】
由图象可知，小灯泡两端的电压等于额定电压2.5 V时，通过小灯泡的电流等于0.25A，则小灯泡的额定功率P＝UI＝2.5 V×0.25 A＝0.625 W；由图象知，当小灯泡两端电压增大时，通过的电流也增大，实际功率也增大，灯丝温度越高，电阻越大。
【2021·昆明】如图所示的电路，电源电压为6 V保持不变，R1＝4 Ω。开关闭合，滑动变阻器R2的滑片置于a端时，电压表 V1的示数为2 V，求：
6
(1)电压表 V2的示数。
解：开关闭合，R1、R2串联，电压表 V1测量R1两端的电压，电压表 V2测量R2两端的电压，电流表测量电路中的电流。滑动变阻器R2的滑片置于a端时，电压表 V1的示数为2 V，则R1两端的电压为2 V，电压表 V2的示数U2＝6 V－2 V＝4 V。
(2)电流表的示数。
(3)整个电路的功率。
整个电路的功率P＝UI＝6 V×0.5 A＝3 W。
(4)当滑片滑到b端时，通电1 min电流做的功。
7
【点拨】
由公式W＝Pt知相同时间内三个用电器消耗的电能一样多，故C正确；相同时间内三个用电器消耗的电能相同，其中电烙铁产生的热量最多，故D错误。
【答案】C
8
【2021·黔东南州】如图所示，是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密
闭空气温度的变化，闭合开关
前，A、B两U形管内液面相平。
(1)实验中，乙容器外部的电阻的作用是为了使左右容器内导体中的________不相等。
(2)由于电流通过导体产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是________。
电流
转换法
(3)通过对比观察A、B两U形管中液面高度的变化，_______(填“甲”或“乙”)容器中导体产生的热量较多。由此可知，在电阻和通电时间相同时，电流越_______(填“大”或“小”)，导体中产生的热量越多。
甲
大
【2021·自贡】食堂为餐具消毒、烘干的保洁消毒柜其内部电路如图所示，S1为温控开关，S2为门控开关，R为石英加热管。消毒柜的总功率为1 250 W，其中臭氧发生器的功率为150 W。求：
9
(1)正常工作时通过石英加热管R的电流为多大？
(2)在货架上放100 kg的不锈钢餐具，将其从26 ℃加热到70 ℃，若电流产生的热量有20%损失，消毒柜石英加热管需要正常工作多长时间？[c钢＝0.46×103 J/(kg·℃)]
