第十八章　电功率
第十八章复习训练
中考热点专练
热点1：电能与电能表

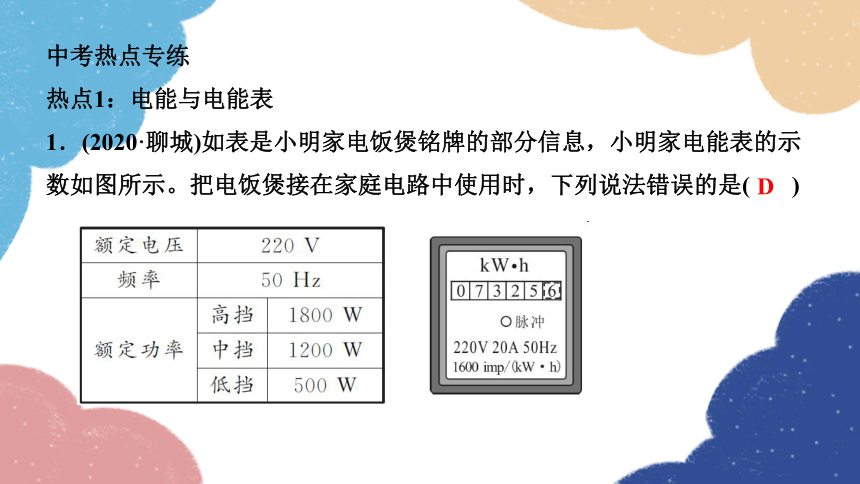

1．(2020·聊城)如表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示。把电饭煲接在家庭电路中使用时，下列说法错误的是( )
D

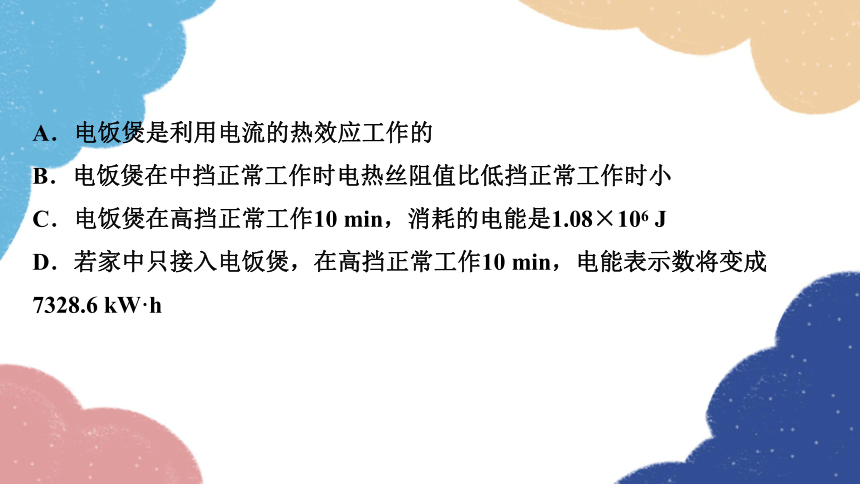

A．电饭煲是利用电流的热效应工作的
B．电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小
C．电饭煲在高挡正常工作10 min，消耗的电能是1.08×106 J
D．若家中只接入电饭煲，在高挡正常工作10 min，电能表示数将变成7328.6 kW·h
2．(2020·河南模拟)在家用电器调查活动中，小亮让电热水器单独工作2 min，测得家中如图所示的电能表的转盘转了70 r，热水器的实际功率为_________W；若不计能量损失，这段时间内热水器中50 L的水可升温________℃。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_______(选填“粗”或“细”)。[已知ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)]
2100
1.2
粗
热点2：电功率

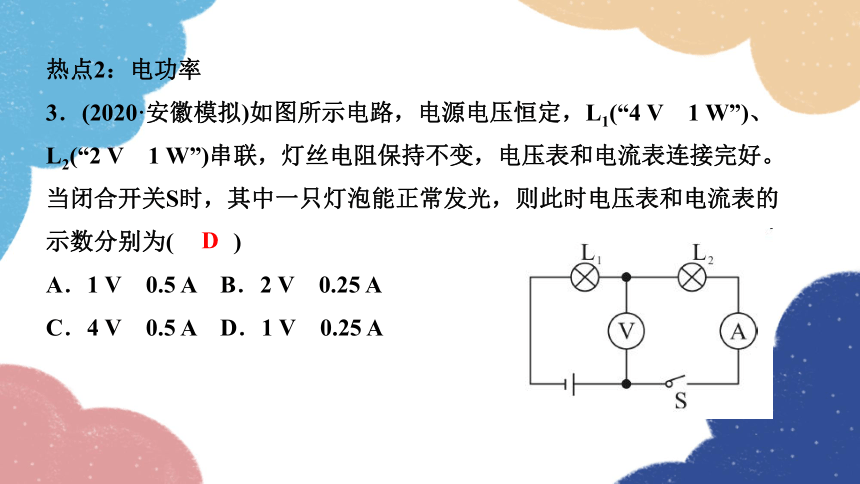

3．(2020·安徽模拟)如图所示电路，电源电压恒定，L1(“4 V　1 W”)、L2(“2 V　1 W”)串联，灯丝电阻保持不变，电压表和电流表连接完好。当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为( )
A．1 V　0.5 A B．2 V　0.25 A
C．4 V　0.5 A D．1 V　0.25 A
D

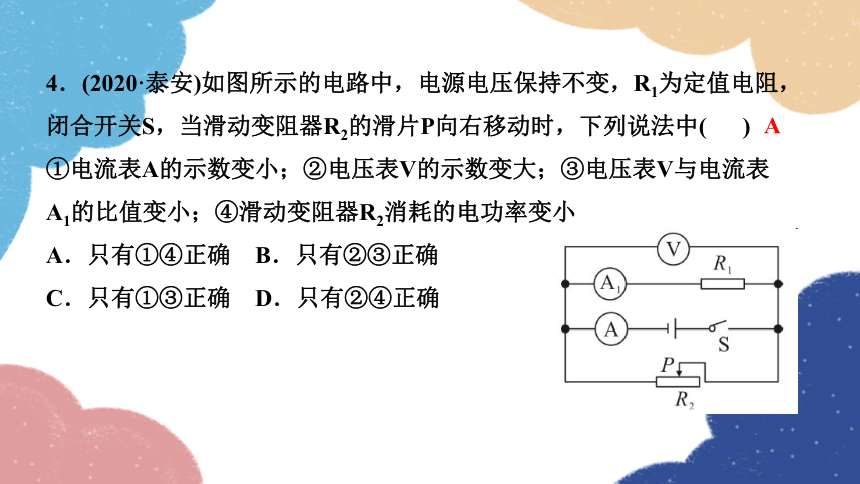

4．(2020·泰安)如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中( )
①电流表A的示数变小；②电压表V的示数变大；③电压表V与电流表A1的比值变小；④滑动变阻器R2消耗的电功率变小
A．只有①④正确 B．只有②③正确
C．只有①③正确 D．只有②④正确
A

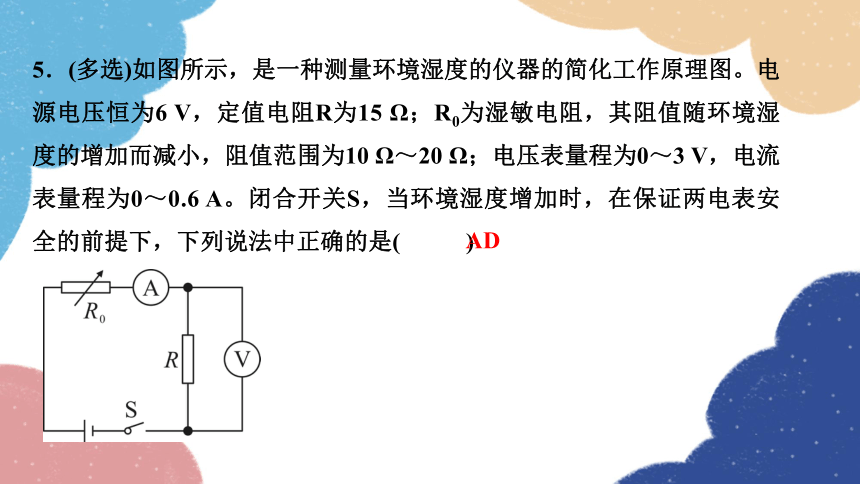

5．(多选)如图所示，是一种测量环境湿度的仪器的简化工作原理图。电源电压恒为6 V，定值电阻R为15 Ω；R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10 Ω～20 Ω；电压表量程为0～3 V，电流表量程为0～0.6 A。闭合开关S，当环境湿度增加时，在保证两电表安全的前提下，下列说法中正确的是( )
AD
A.电流表示数变大，R0两端的电压变小
B．电压表示数与电流表示数的比值变大
C．R0的阻值可以为10 Ω
D．电路的最大功率为1.2 W

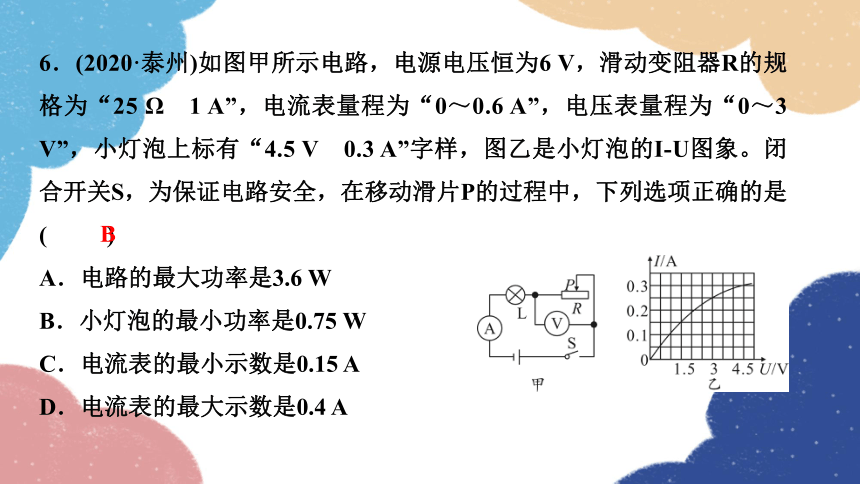

6．(2020·泰州)如图甲所示电路，电源电压恒为6 V，滑动变阻器R的规格为“25 Ω　1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”，小灯泡上标有“4.5 V　0.3 A”字样，图乙是小灯泡的I U图象。闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是( )
A．电路的最大功率是3.6 W
B．小灯泡的最小功率是0.75 W
C．电流表的最小示数是0.15 A
D．电流表的最大示数是0.4 A
B
7．(2020·衡阳)(多选)如图所示电路中，电源电压恒为6 V，电流表量程为0～0.6 A，电压表量程为0～15 V，滑动变阻器R2规格为“50 Ω　0.5 A”。滑片P在中点时，电流表示数为0.2 A，电压表示数为5 V。下列说法中正确的有( )
A．定值电阻R1为5 Ω
B．如果出现电压表示数为6 V，可能是R1断路
C．滑动变阻器阻值可调节范围为7 Ω～50 Ω
D．R2的功率占电路总功率的比值最小时，电流表示数为0.6 A
AC
8．LED灯具有节能、环保的特点。一个“220 V　5 W”的LED灯与一个“220 V　60 W”的白炽灯亮度相当。若一个“220 V　60 W”的白炽灯每天正常工作4小时，30天消耗的电能是____________ kW·h，这些电能可供“220 V　5 W”的LED灯正常工作___________________小时。
7.2
1.44×103
9．(2020·襄阳月考)如图所示，电源电压恒为12 V，小灯泡上标有“6 V　3.6 W”字样且灯丝电阻保持不变，当只闭合S、S1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8 A。求：
(1)定值电阻R1的阻值。
(2)滑动变阻器R2的最大阻值。
(3)小灯泡通电时消耗的最小电功率。
热点3：焦耳定律
10．下列用电器中主要利用电流热效应工作的是( )
A．电暖器 B．电视机
C．洗衣机 D．抽油烟机
A
11．(2020·北部湾模拟)如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1＝R2＝R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是( )
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管的液面将会比B管的液面高
D
12．(2020·深圳模拟)如图是电饭锅工作原理的简化电路图，其额定电压为220 V，电饭锅有两挡，分别是高温烧煮挡和低温焖饭挡。S2为挡位自动控制开关，R1和R2均为电热丝，R1的阻值为1210 Ω，高温烧煮挡的额定功率为840 W，电饭锅正常工作时，高温烧煮10 min消耗的电能为_____________J，电饭锅低温焖饭时的额定功率为________W，电热丝R2的阻值为______________Ω。
5.04×105
40
60.5
热点4：重点实验
13．(2020·雅安)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8 V，滑动变阻器规格为“20 Ω　2 A”，小灯泡的额定电压U额＝2.5 V，额定功率小于1.2 W，两个阻值分别为10 Ω、20 Ω的定值电阻可供选择。
(1)为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。
(2)正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5 V时，电流表示数如图丙所示，小灯泡的额定功率为_________W。
1.05
(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而__________。根据数据还可判断出，小聪在实验中选用的是R0＝____________Ω的定值电阻。
(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15 V”，请将以下实验步骤补充完整。
增大
10
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为___________________；
②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；
若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_________(选填“偏大”或“偏小”)。
5.5_V
偏小
14．(2020·咸宁改编)测量小灯泡的电功率的电路图如图甲所示，已知小灯泡的额定电流为0.5 A，滑动变阻器规格为“20 Ω　1 A”。
(1)用笔画线代替导线，按电路图甲将图乙电路连接完整。(要求导线不交叉且滑片左移时变阻器连入电路阻值变大)
(2)连接电路时开关应处于_______状态，滑动变阻器滑片应置于____(选填“A”或“B”)端。
(3)电路连接无误后，闭合开关，发现小灯泡不发光，电流表无示数，电压表指针有明显偏转，则电路故障可能是__________________。
断开
A
小灯泡断路
(4)排除故障后，缓慢移动滑动变阻器的滑片，使电流表的示数为0.5 A，电压表示数如图丙所示为_________V，则小灯泡的额定功率为_________W。
(5)继续向B端移动滑动变阻器的滑片，观察到小灯泡变____(选填“暗”或“亮”)一些，这说明灯泡的实际功率_________(选填“大于”“等于”或“小于”)额定功率。
1.6
0.8
亮
大于
(6)某同学利用图丁所示的电路，测出了另一个已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为______；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③小灯泡的额定功率表达式P额＝___________(用字母表示)。
I1
I12R0
