2021-2022学年度强化训练人教版物理九年级全册第十九章生活用电同步测试试卷（有解析）

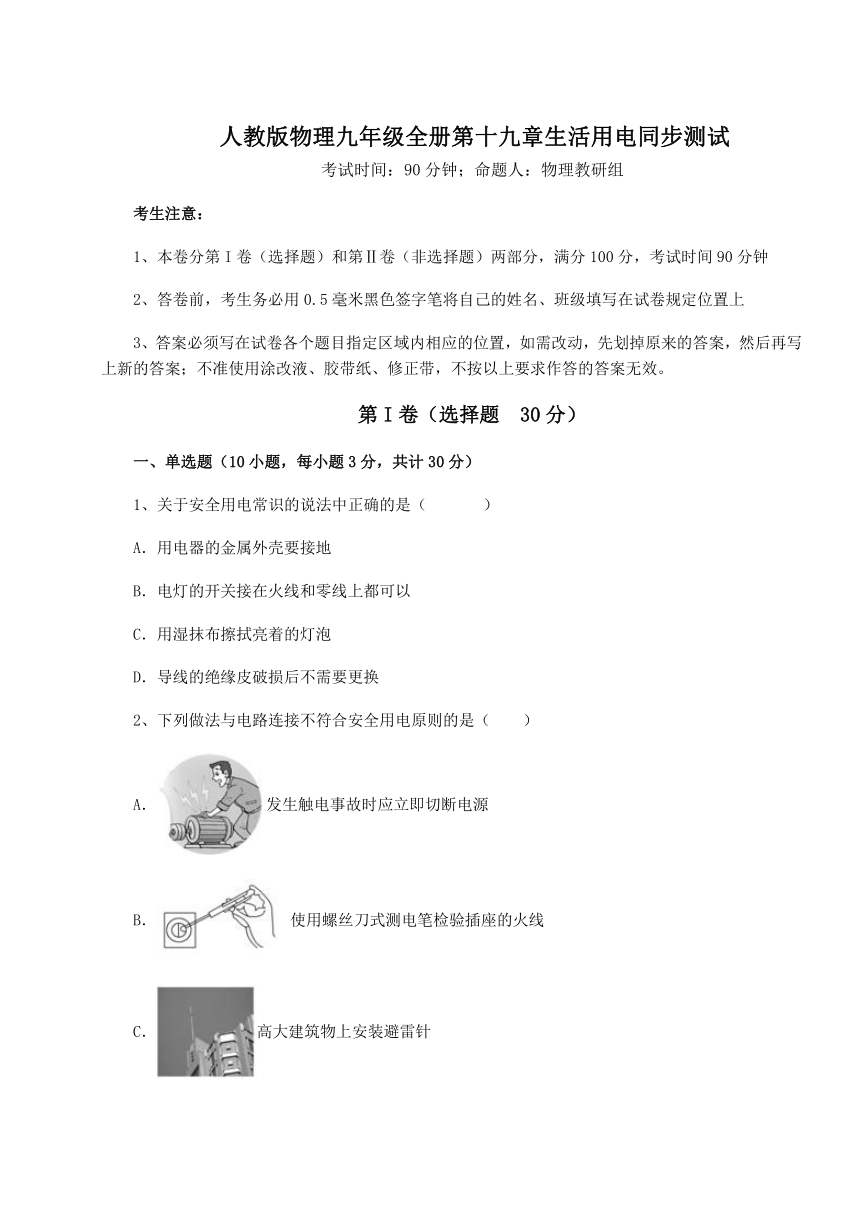

人教版物理九年级全册第十九章生活用电同步测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于安全用电常识的说法中正确的是（ ）
A．用电器的金属外壳要接地
B．电灯的开关接在火线和零线上都可以
C．用湿抹布擦拭亮着的灯泡
D．导线的绝缘皮破损后不需要更换
2、下列做法与电路连接不符合安全用电原则的是（　　）
A．发生触电事故时应立即切断电源
B．使用螺丝刀式测电笔检验插座的火线
C．高大建筑物上安装避雷针

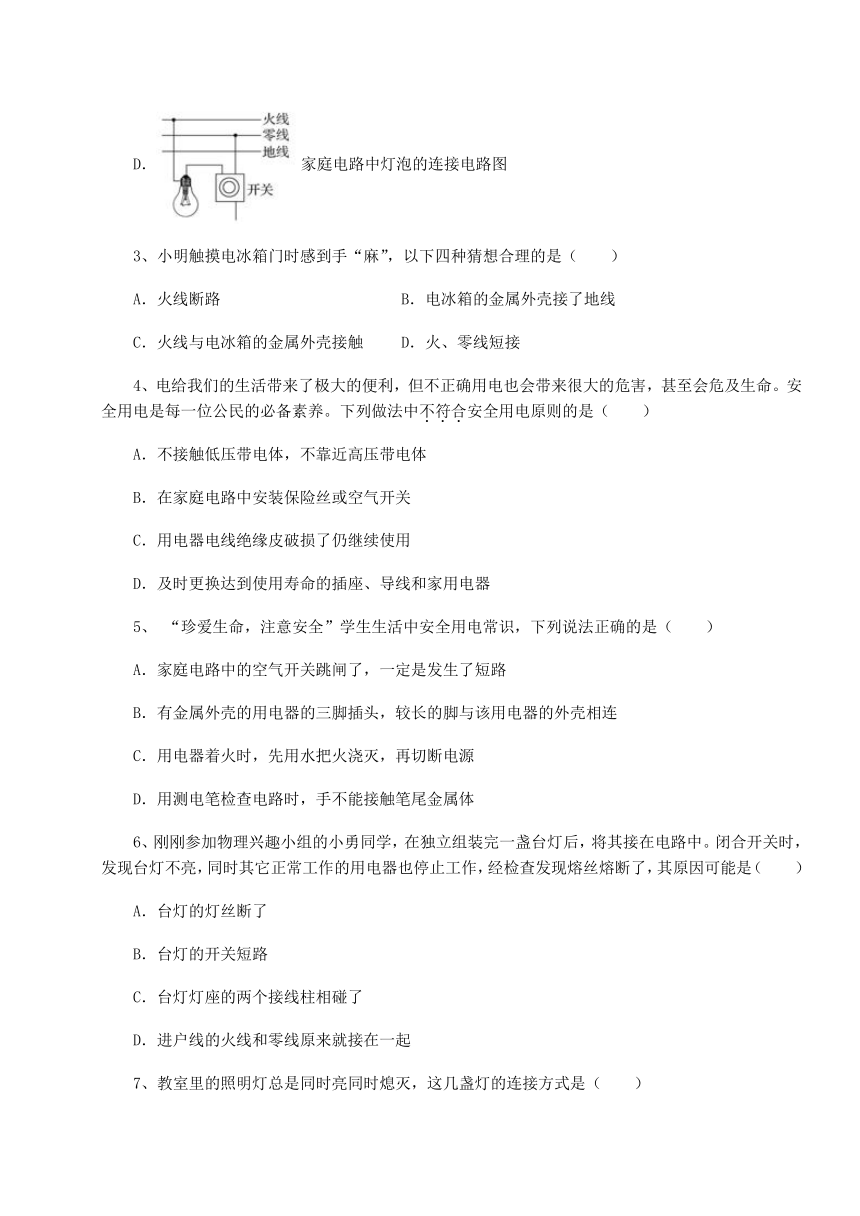

D．家庭电路中灯泡的连接电路图
3、小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（　　）
A．火线断路 B．电冰箱的金属外壳接了地线
C．火线与电冰箱的金属外壳接触 D．火、零线短接
4、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．不接触低压带电体，不靠近高压带电体
B．在家庭电路中安装保险丝或空气开关
C．用电器电线绝缘皮破损了仍继续使用
D．及时更换达到使用寿命的插座、导线和家用电器
5、 “珍爱生命，注意安全”学生生活中安全用电常识，下列说法正确的是（　　）
A．家庭电路中的空气开关跳闸了，一定是发生了短路
B．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
C．用电器着火时，先用水把火浇灭，再切断电源
D．用测电笔检查电路时，手不能接触笔尾金属体
6、刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（　　）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
7、教室里的照明灯总是同时亮同时熄灭，这几盏灯的连接方式是（　　）

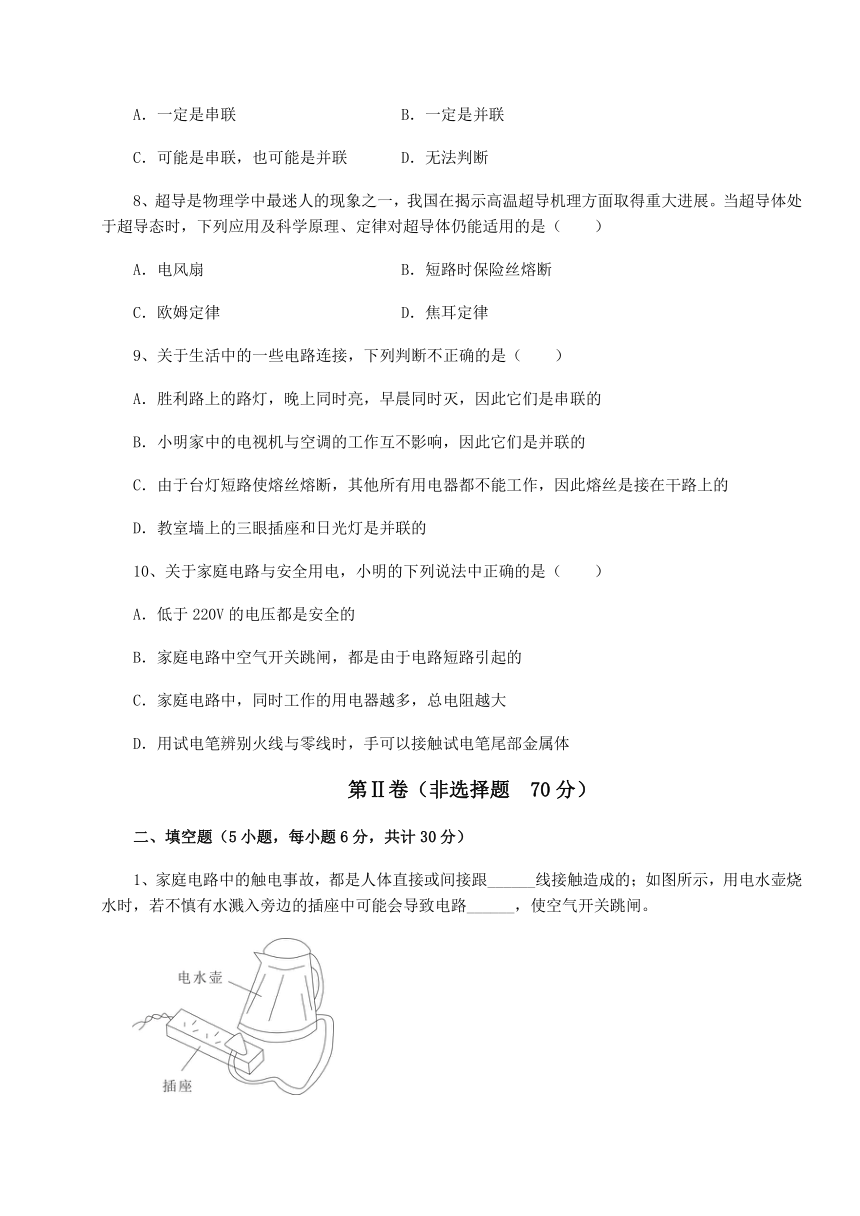

A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
8、超导是物理学中最迷人的现象之一，我国在揭示高温超导机理方面取得重大进展。当超导体处于超导态时，下列应用及科学原理、定律对超导体仍能适用的是（　　）
A．电风扇 B．短路时保险丝熔断
C．欧姆定律 D．焦耳定律
9、关于生活中的一些电路连接，下列判断不正确的是（　　）
A．胜利路上的路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B．小明家中的电视机与空调的工作互不影响，因此它们是并联的
C．由于台灯短路使熔丝熔断，其他所有用电器都不能工作，因此熔丝是接在干路上的
D．教室墙上的三眼插座和日光灯是并联的
10、关于家庭电路与安全用电，小明的下列说法中正确的是（　　）
A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、家庭电路中的触电事故，都是人体直接或间接跟______线接触造成的；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座中可能会导致电路______，使空气开关跳闸。

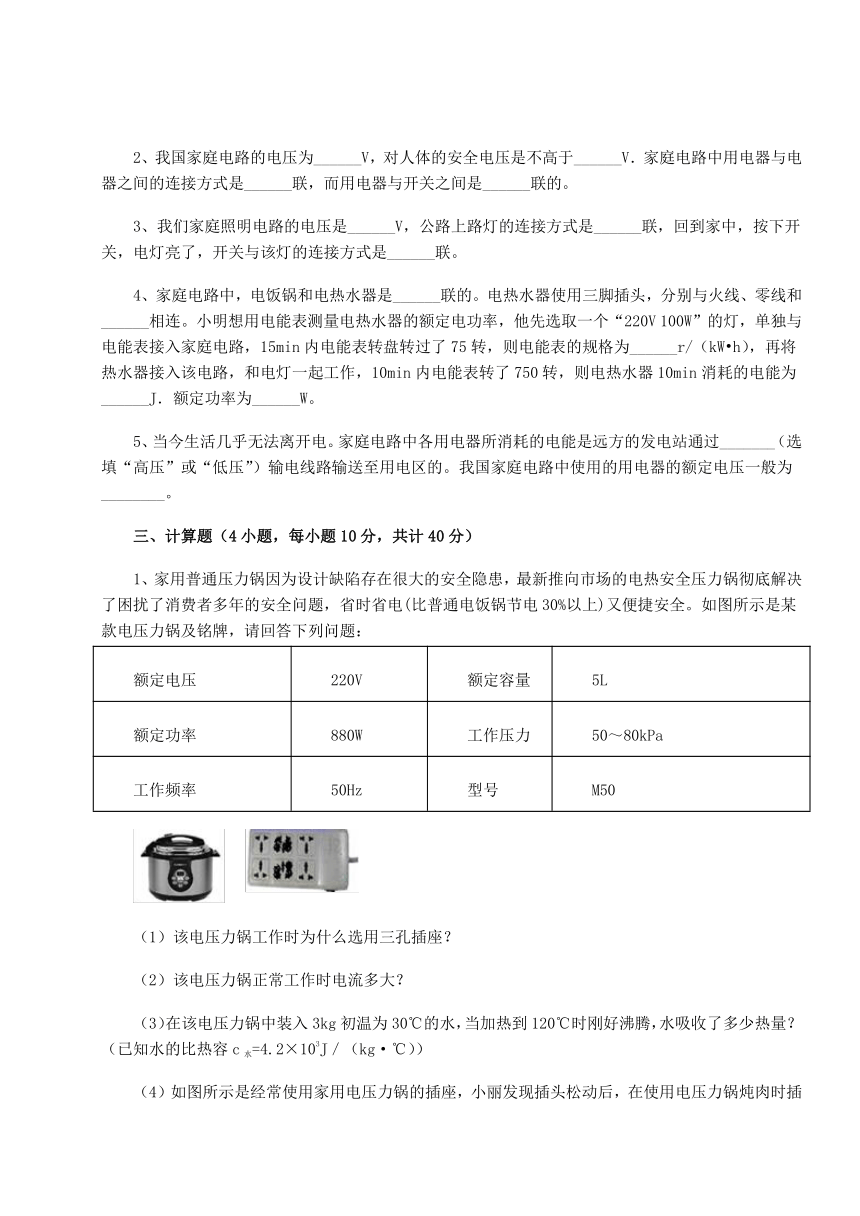

2、我国家庭电路的电压为______V，对人体的安全电压是不高于______V．家庭电路中用电器与电器之间的连接方式是______联，而用电器与开关之间是______联的。
3、我们家庭照明电路的电压是______V，公路上路灯的连接方式是______联，回到家中，按下开关，电灯亮了，开关与该灯的连接方式是______联。
4、家庭电路中，电饭锅和电热水器是______联的。电热水器使用三脚插头，分别与火线、零线和______相连。小明想用电能表测量电热水器的额定电功率，他先选取一个“220V 100W”的灯，单独与电能表接入家庭电路，15min内电能表转盘转过了75转，则电能表的规格为______r/（kW h），再将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器10min消耗的电能为______J．额定功率为______W。
5、当今生活几乎无法离开电。家庭电路中各用电器所消耗的电能是远方的发电站通过_______（选填“高压”或“低压”）输电线路输送至用电区的。我国家庭电路中使用的用电器的额定电压一般为________。
三、计算题（4小题，每小题10分，共计40分）
1、家用普通压力锅因为设计缺陷存在很大的安全隐患，最新推向市场的电热安全压力锅彻底解决了困扰了消费者多年的安全问题，省时省电(比普通电饭锅节电30%以上)又便捷安全。如图所示是某款电压力锅及铭牌，请回答下列问题：
额定电压 220V 额定容量 5L
额定功率 880W 工作压力 50～80kPa
工作频率 50Hz 型号 M50
（1）该电压力锅工作时为什么选用三孔插座？
（2）该电压力锅正常工作时电流多大？
（3）在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（已知水的比热容c水=4.2×103J／（kg·℃））
（4）如图所示是经常使用家用电压力锅的插座，小丽发现插头松动后，在使用电压力锅炖肉时插头发热，并将插座烧焦成了如图所示的样子，请你帮他分析产生这种现象的原因是什么？

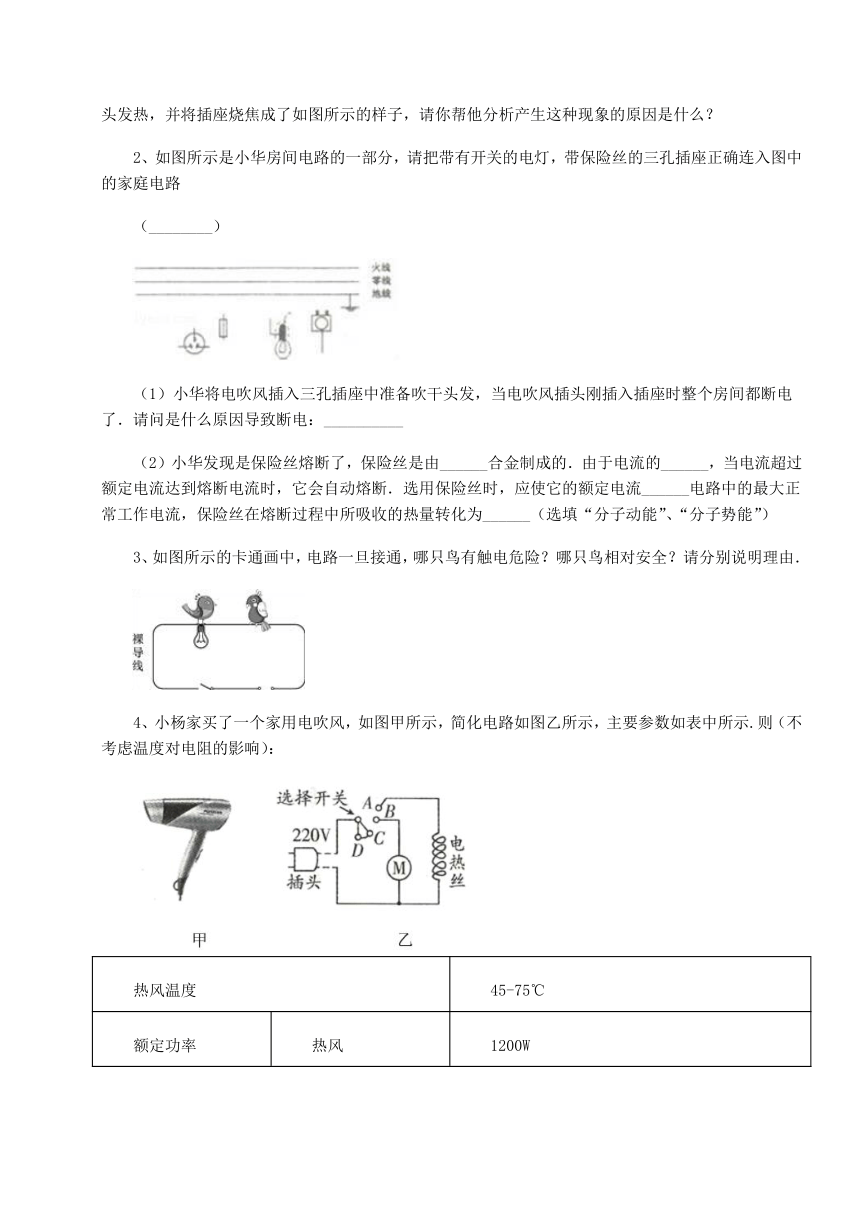

2、如图所示是小华房间电路的一部分，请把带有开关的电灯，带保险丝的三孔插座正确连入图中的家庭电路
（________）
（1）小华将电吹风插入三孔插座中准备吹干头发，当电吹风插头刚插入插座时整个房间都断电了．请问是什么原因导致断电：__________
（2）小华发现是保险丝熔断了，保险丝是由______合金制成的．由于电流的______，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流______电路中的最大正常工作电流，保险丝在熔断过程中所吸收的热量转化为______（选填“分子动能”、“分子势能”）
3、如图所示的卡通画中，电路一旦接通，哪只鸟有触电危险？哪只鸟相对安全？请分别说明理由．
4、小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表中所示.则（不考虑温度对电阻的影响）：
热风温度 45-75℃
额定功率 热风 1200W
冷风 200W
额定电压 220V
质量 0.66kg
（1）选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？（计算结果保留一位小数）
（2）当电路供电电压为110V时，吹风机电热丝的实际功率为多大？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．有金属外壳的用电器如果金属外壳带电，人接触时很容易发生触电事故，如果接地电流就可以顺着接地线导入大地，避免人体发生触电事故，故A正确；
B．电灯的开关必须接在火线上，断开开关可以切断火线；如果接在零线上，断开开关，火线仍然接通，容易发生触电事故，故B错误；
C．亮着的灯泡正处于接通状态，而湿布更容易导电，如果意外接触带电部位很容易引发触电事故，故C错误；
D．导线的绝缘皮破损应立即更换，否则如果意外接触破损带电部位很容易引发触电事故，故D错误。
故选A。
2、D
【解析】
【详解】
A．发生触电事故时应立即切断电源再抢救伤者，防止再次触电，故A符合安全用电原则，不符合题意；
B．使用螺丝刀式测电笔检验插座的火线，手指不能接触测电笔前端的金属杆，以免造成触电，故由图中可知B符合安全用电原则，不符合题意；
C．高大建筑物上安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流对建筑物造成破坏，故C符合安全用电原则，不符合题意；
D．出于安全用电的考虑，开关应接在火线上，而图中开关接在零线上，断开开关后，灯泡仍与火线相连，接触灯泡时易造成触电事故，故D不符合安全用电原则，符合题意。
故选D。
3、C
【解析】
【详解】
A．火线断路，手接触冰箱门是不会触电的，故A不符合题意；
B．电冰箱的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，故B不符合题意；
C．火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，故C符合题意；
D．火线和零线接触，就会出现短路，会烧坏保险丝，导致电路断路，手接触电冰箱门不会触电，故D不符合题意。
故选C。
4、C
【解析】
【详解】
A．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故A符合安全用电原则，A不符合题意；
B．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故B符合安全用电原则，B不符合题意；
CD．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，不能继续使用，故C不符合安全用电原则，C符合题意；D符合安全用电原则，D不符合题意。
故选C。
5、B
【解析】
【详解】
A．空气开关跳闸的原因是电路中的电流过大，而引起电流过大的原因是：电路中出现了短路或电路中的总功率过大，故A错误；
B．三脚插头较长的脚与用电器的外壳相连，因为较长的脚是通过插座与地线相连，能及时导走金属外壳上的电，而避免人体触电，故B正确；
C．用电器着火时，用水来灭火是不对的，因为水是导体，用水来灭用电器上的火，有可能造成人体触电，所以应先切断电源，再灭火，故C错误；
D．用测电笔检查电路时，手不能接触笔尖，但手要抵住笔尾端的金属体，这样测电笔与火线接触时，才能构成回路，测电笔的氖管才会发亮，故D错误。
故选B。
6、C
【解析】
【详解】
A．台灯灯丝断了，台灯会不亮，但不会影响其它用电器，故A不合题意；
B．台灯开关短路，开关不起作用，台灯始终是亮的，故B不合题意；
C．台灯灯座的两个接线柱相碰了，闭合开关，台灯灯座短路，会使电路短路，电路中电流过大，熔断保险丝，故C符合题意；
D．进户线的火线和零线原来就接在一起，则其他用电器开始就不会工作，故D不合题意。
故选C。
7、B
【解析】
【详解】
教室里的灯是并联的，因为当一盏灯坏了，其它灯仍然能亮，不受影响，只所以同时亮同时熄灭，是因为开关在并联电路的干路上。故ACD不符合题意，B符合题意。
故选B。
8、A
【解析】
【详解】
假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等；而保险丝是用电流的热效应工作的，电阻为零，保险丝不能用超导体制作；电阻为零，欧姆定律、焦耳定律不能使用，故A符合题意，BCD不符合题意。
故选A。
9、A
【解析】
【详解】
A．胜利路的路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的。如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，故A错误，符合题意。
B．电视机和空调都是家用电器互不影响，是并联的，故B正确，不符合题意；
C．台灯短路，电路中电流过大，使保险丝熔断，切断整个电路，保险丝是接在干路上，故C正确，不符合题意。
D．当用电器插入教室墙上的三孔插座时，用电器和教室内的日光灯并联，用电器和日光灯都能正常工作，并且互不影响。故D正确，不符合题意。
故选A。
10、D
【解析】
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D正确。
故选D。
二、填空题
1、.火 短路
【详解】
[1]家庭电路中，火线带电，零线不带电，人体是导体，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
[2]水能导电，用电水壶烧水时，若不慎有水溅入旁边的插座中，水相当与导线把火线与零线相连，使电路发生短路。
2、220 36 并 串
【详解】
[1]在我国，家庭电路的电压为220V。
[2]大量经验和事实表明，不高于36V的电压对人体是安全的。
[3]家中电视机、电冰箱、电灯等用电器是互不影响的，所以它们之间的连接方式是并联的，但用电器的开关需要控制用电器，所以开关与用电器串联。
3、220 并 串
【详解】
[1]我国家庭电路的电压一般是220V。
[2]公路上路灯一般都是傍晚同时发光，早晨同时熄灭，但一盏灯泡不亮，其它的灯泡还能工作，说明彼此互不影响，所以各路灯是并联的。
[3]家中的电灯与控制它的开关是串联的，这样开关才能对电灯起到控制作用。
4、并 地线 3000 8.4×105 1400
【详解】
[1]电饭锅和电热水器工作时互不影响，所以它们是并联的。
[2]三脚插头的三根线分别与火线、零线和地线相连接。
[3]家庭电路的电压为220V，该灯泡15min消耗的电能为
即电路中消耗0.025kW h的电能时，电能表转盘转过了75转，则消耗1kW h的电能时，电能表转盘转过的转数
即该电能表的规格为3000r/(kW h)。
[4]将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器和电灯消耗的总电能
电灯在10min消耗的电能为
W灯＝Pt′＝100W×10×60s＝6×104J
则电热水器10min消耗的电能为
W热水器＝W总﹣W灯＝9×105J﹣6×104J＝8.4×105J
[5]电热水器的额定功率
5、高压 220V
【详解】
[1]远距离输电时，输电线路上的电能损失主要指的是电流的热效应而产生的，据焦耳定律Q=I2R和P=UI知，输电线路在输送电能时，输电功率一定时，输电线的电阻不变，要减小输电线路的上电能损失，必须通过增大电压的方法来减小电流，从而减少电能的耗损。
[2]我国家庭电路的电压为220V，所以用电器的额定电压一般为220V。
三、计算题
1、 (1)为了防止电热安全压力锅的金属外壳因漏电而发生触电事故 （2）4A （3）1.134J （4）根据焦耳定律Q=I2Rt可知，在电流I一定的情况下，相同时间t内产生热量增多，所以插座温度升高，容易将插头及插座烧毁甚至引起火灾。
【解析】
【分析】
（1）三孔插座比两孔插座中多出的一个孔是用来接地线的，目的就是为了防止触电；
（2）由表格数据可知压力锅的额定电压和额定功率；根据公式I=即可求出；
（3）质量3kg初温为30℃的水加热到120℃，吸收的热量利用公式Q吸=cm（t-t0）即可求出；
（4）插头松动后，插头与插孔（电饭锅锅体插座）接触面积减小，根据影响电阻大小的因素可知插头与插孔间电阻的变化，根据Q=I2Rt可知产生热量的关系；
【详解】
(1)该电压力锅应该选用三孔插座，是为了防止电热安全压力锅的金属外壳因漏电而发生触电事故，故使用比两孔插座中多出的一个接地孔的三孔插座；
(2)已知：U额=220V,P额=880W；
则：电压力锅正常工作时电流I==≈4A；
(3)Q吸=cm(t t0)=4.2×103J/(kg ℃)×3kg×(120℃ 30℃)=1.134×106J，
(4)插头松动后,插头与电饭锅插孔间的接触面积变小,插头与插孔接触处的接触电阻变大,根据焦耳定律Q=I2Rt可知，在电流I一定的情况下，相同时间t内产生热量增多，所以插座温度升高，容易将插头及插座烧毁甚至引起火灾。
2、 原因是保险丝烧断了 铅锑 热效应 等于或稍大于 分子势能
【解析】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，如图所示：
(2)当电吹风插头刚插入插座时整个房间都断电了，原因是保险丝烧断了；(3)小华发现是保险丝熔断了，保险丝是由铅锑合金制成的．由于电流的热效应，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流，保险丝属于晶体，在熔断过程中温度不变、内能变大，所吸收的热量转化为分子分子势能．
3、左边鸟有触电的危险，右边鸟相对安全，因为左边鸟与灯泡并联，电路一旦接通其两端的电压为220 V，有触电危险；而右边鸟与导线并联，被导线短路，故相对安全．
【详解】
解答：电路一旦接通,左边鸟与灯泡并联,其两端电压为220V,有触电危险;而右边鸟与导线并联,被导线短路,两脚之间没有电压,故相对安全.所以 左边鸟有触电危险,右边鸟相对安全.
点睛;解答本题的关键在于看小鸟的两脚间有没有电压，有电压时会触电，没有电压时不会触电．据此作答即可．
4、 (1)AB；5.5A；(2)250W
【详解】
(1) 当开关旋至A、B处时，电阻丝和电动机并联，同时工作，吹出的是热风，此时电路中电阻最小，电源电压不变，根据公式P=可知此时电吹风正常工作的功率最大，电路中的电流
I=≈5.5A；
(2)电热丝的额定功率
P2=P总-P1=1200W-200W=1000W，
电热丝的电阻
R==48.4Ω，
当电路供电电压为110V时，吹风机电热丝的实际功率：
P2′==250W．
答：(1)选择开关旋至AB处，功率最大，此时电流约为5.5A；
(2)当电路供电电压为110V时，吹风机电热丝的实际功率250W．
