2021-2022学年北师大版物理九年级全册第十二章 欧姆定律专题测试试题（有解析）

北师大版物理九年级全册第十二章 欧姆定律专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

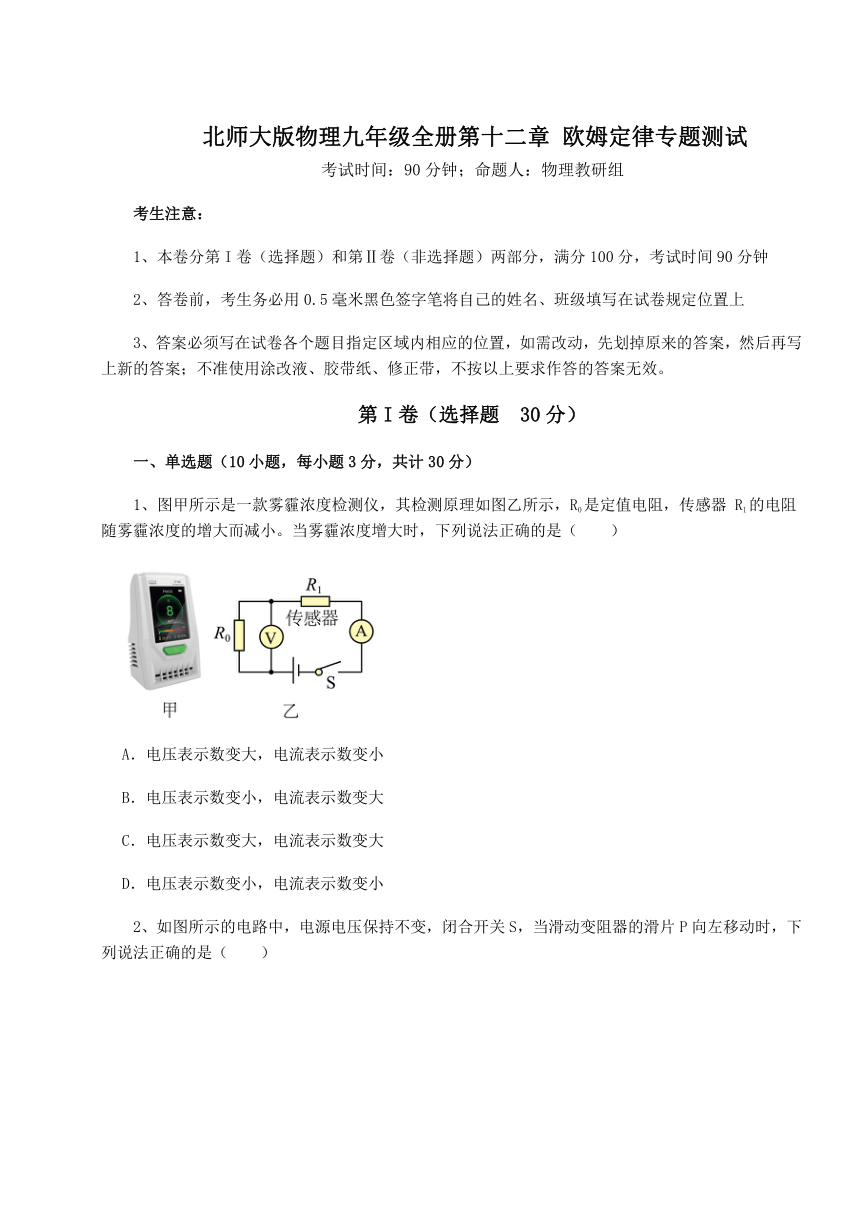

1、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小

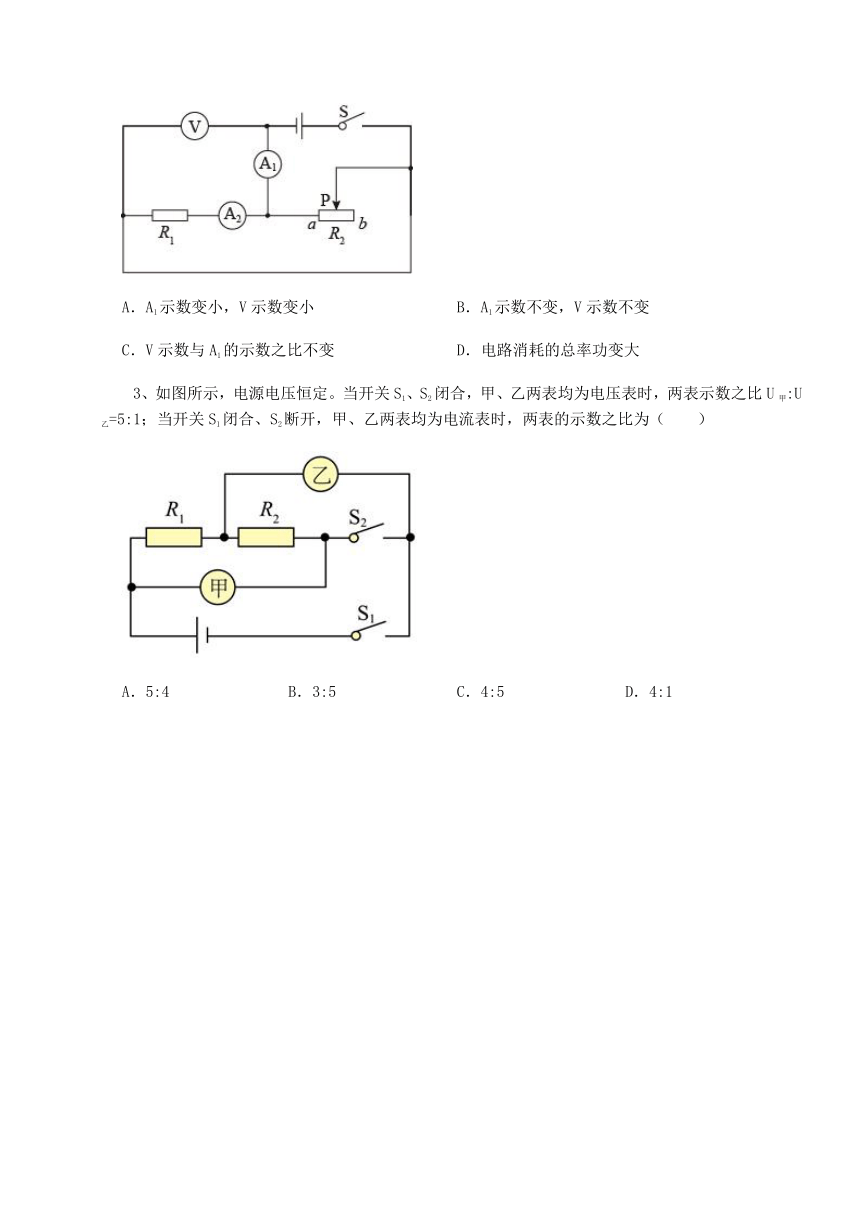

2、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．A1示数变小，V示数变小 B．A1示数不变，V示数不变
C．V示数与A1的示数之比不变 D．电路消耗的总率功变大
3、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1

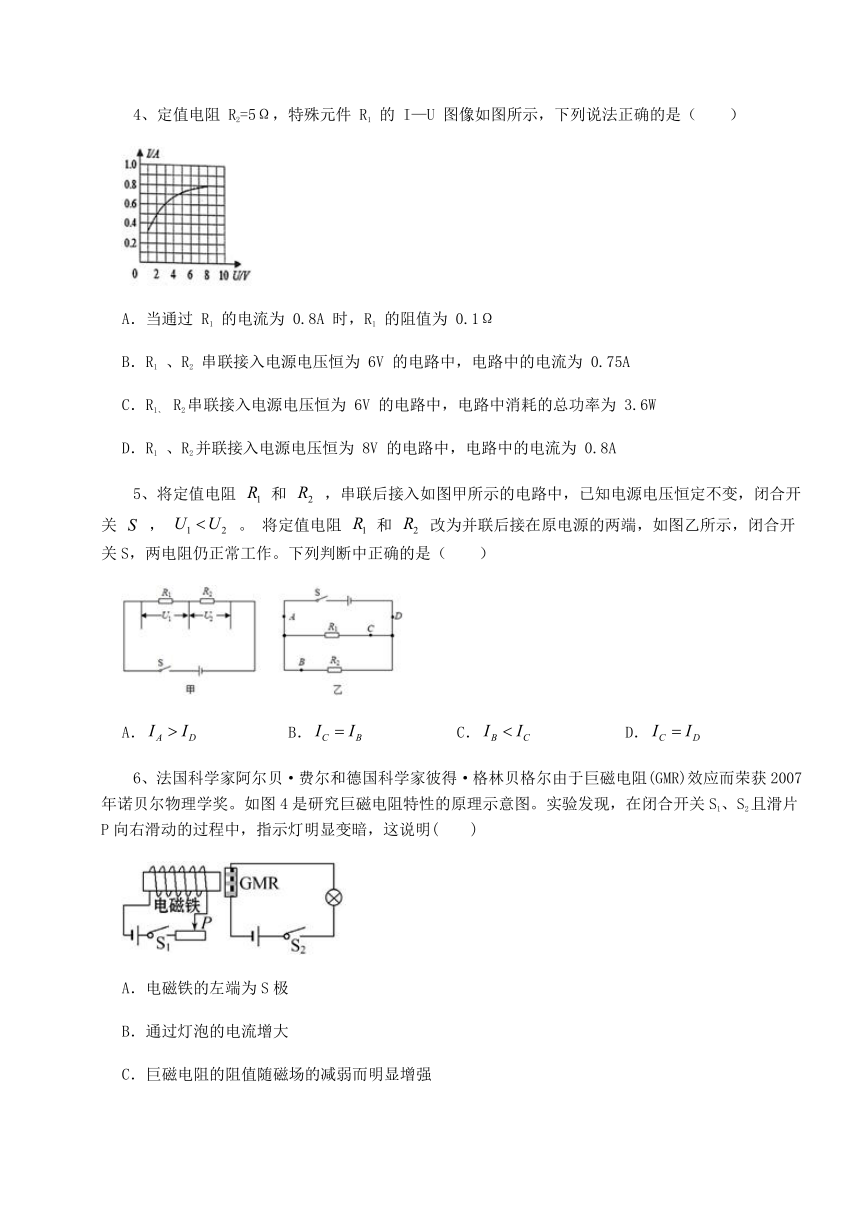

4、定值电阻 R2=5Ω，特殊元件 R1 的 I—U 图像如图所示，下列说法正确的是（　　）
A．当通过 R1 的电流为 0.8A 时，R1 的阻值为 0.1Ω
B．R1 、R2 串联接入电源电压恒为 6V 的电路中，电路中的电流为 0.75A
C．R1、 R2串联接入电源电压恒为 6V 的电路中，电路中消耗的总功率为 3.6W
D．R1 、R2并联接入电源电压恒为 8V 的电路中，电路中的电流为 0.8A
5、将定值电阻 和 ，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关 ， 。 将定值电阻 和 改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（　　）
A． B． C． D．
6、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明(　　)
A．电磁铁的左端为S极
B．通过灯泡的电流增大
C．巨磁电阻的阻值随磁场的减弱而明显增强
D．巨磁电阻的阻值与磁场的强弱没有关系
7、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
8、小明制作了一个利用电路测物体所受重力的小仪器，如图所示。电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点。下列说法正确的是（　　）
A．改造电压表表盘可显示重力的大小
B．当称盘内物体所受重力变大时，电流表示数增大
C．当称盘内物体所受重力变大时，电路消耗的功率变大
D．若秤盘质量变大，为测量准确，应增大R2的阻值

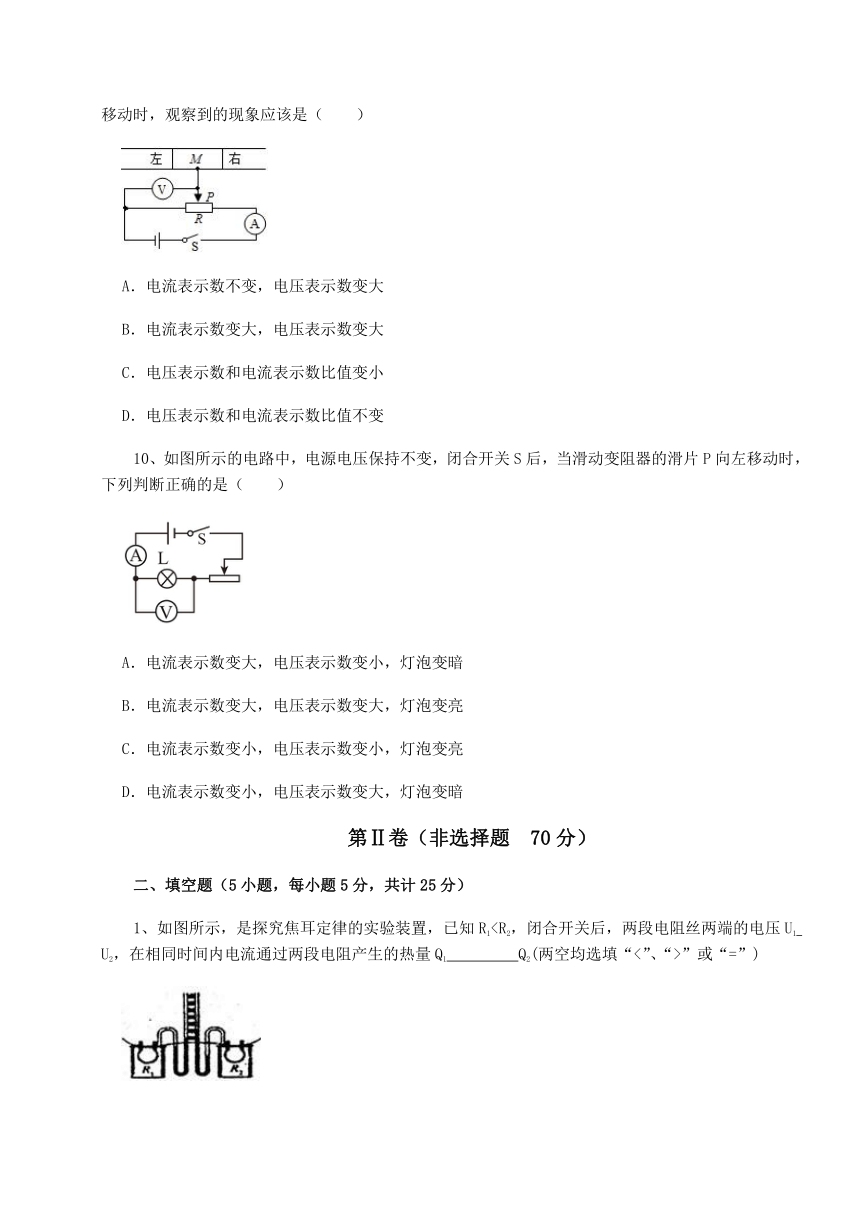

9、计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）
A．电流表示数不变，电压表示数变大
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数比值变小
D．电压表示数和电流表示数比值不变
10、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变大，电压表示数变大，灯泡变亮
C．电流表示数变小，电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变大，灯泡变暗
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，是探究焦耳定律的实验装置，已知R1”或“=”)
2、请完成下列填空。
（1）欧姆定律是总结 　 　与 　 　和 　 　定量关系的规律。
（2）伏安法测电阻的原理是 　 　。（用公式表示）
（3）在伏安法测电阻的实验中，需要的测量工具是 　 　和 　 　。
（4）在伏安法测定值电阻的实验中，滑动变阻器的作用是保护电路和 　 　。
（5）在伏安法测定值电阻的实验中，多次测量取平均值的目的是 　 　。
3、小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻　 　联而成，电阻越大，量程越大，这里的电阻起到了　 　作用。
4、如图是小灯泡L和电阻R中电流随电压变化的图像。由图像可知，若将它们串联在电路中，电流为0.25A，则电源电压为　 　V。
5、通过两个电阻R1、R2的电流随电压变化的图像如图所示。若将电阻R1和R2串联在电路中，电源电压为3V且保持不变，闭合开关后，通电5min，则电路消耗的总电能为　 　J。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示，电源电压不变，R1、R2、R3为加热电阻， ，只闭合 ，电流表示数为 ，电压表示数为 ；闭合 、 、 时，通电 电路产生的热量为 ，求：
（1） 阻值和电源电压；
（2） 阻值；
（3）电路消耗的最大功率。
2、如图所示的电路中，电源电压为6伏，电阻R1、R2的阻值为10欧、30欧。
（1）求通过电阻R1的电流I1；
（2）现用变阻器R0替换电阻R1、R2中的一个后，闭合开关，在移动变阻器滑片过程中发现电流表示数的最大变化量为0.5安。
（a）判断变阻器R0替换的电阻并简述理由。
（b）求变阻器的最大电阻R0。
3、如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V。
求：
（1）电源的电压
（2）电阻R0的阻值
（3）滑动变阻器的最大阻值
四、实验探究（2小题，每小题12分，共计24分）
1、在“探究串联电路的电压规律”时，小霖连接了如图甲所示的电路。
（1）在测L1两端的电压时，小霖把电压表接在A、B两点，闭合开关，发现只有L2发光、 电压表无示数，若电路中只有一处故障，则故障是　 　；
（2）小霖排除故障后，重新闭合开关，电压表示数如图乙所示，为了使测量结果更准确，接下来他应该 　 　。
（3）测出L1两端的电压后，小霖又把电压表分别接在C、D两点和A、D两点测出了L2两端的电压及串联电路两端的总电压，测量数据如表，由表中数据发串联电路两端的总电压　 　（选填“大于”、“小于”或“等于”）各用电器两端电压之和。
实验次数 L1两端的电U1/V L2两端的电U2/V 串联总电压U/V
1 1.9 0.8 2.8
（4）小霖又利用图甲电路进行了深入探究，把电压表接在了 B、C两点，闭合开关，电压表 的示数约为0.1V，由此可知　 　可能是造成得出上述结论的原因，为了能更明显地观察到该现象，应选择较　 　（选填“粗”或“细”）的导线。
2、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
（1）请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大；
（2）闭合开关前，滑动变阻器滑片P应该位于　 　端（选填“A”或“B”）；
（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是　 　；
（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为　 　A；
（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向　 　（选填“A”或“B”）端移动滑片，直至电压表示数为　 　V时，读出电流表的示数。再更换20Ω定值电阻继续实验，实验数据记录在表格中。由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成　 　；
实验次数 1 2 3
R/Ω 5 10 20
I/A 　 0.2 0.1
（6）该小组想用一块电流表和一个定值电阻R0，测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S和S1，此时电流表的示数为I1；
②闭合S、断开S1，此时电流表的示数为I2；
③请用已知量R0和测出量I1、I2表示出未知电阻Rx的表达式，则Rx＝　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。ABD不符合题意，C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据“传感器R1的电阻随雾霾浓度的增大而减小”可知当雾霾浓度增大时传感器R1的电阻变化，从而得出电路的总电阻变化，根据欧姆定律可知电路中的电流变化和定值电阻R0两端的电压变化。
2、【答案】D
【解析】【解答】AB．由电路图知，R1与滑动变阻器R2并联，电流表 A2测流过R1的电流，电流表A1测干路电流，电压表测并联电路电压，即电源电压；闭合开关S，当滑动变阻器的滑片P向左移动时，由于电源电压U不变，所以电压表示数不变；流过R1的电流不变，A2的读数不变；滑动变阻器的滑片P向左移动，滑动变阻器接入电路的阻值R2变小，由I= 可知，通过滑动变阻器的电流变大，由并联电路特点可知，干路电流变大，电流表A1示数变大， 综合以上分析可知AB不符合题意；
C ．V示数与A1的示数之比为电路的总电阻，R2用入电路的的阻值减小，V示数与A1的示数之比变小，C不符合题意；
D．电源电压不变，干路中的电流变大，根据P=UI电路消耗的总功变大，D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
3、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律和欧姆定律表示出电阻之比；根据并联电路电压规律和欧姆定律表示出两支路的电流之比，根据两电阻的关系即可求出两表示数比值。
4、【答案】C
【解析】【解答】A．由图可知，当R1的电流为 0.8A 时，对应的电压是8V，所以
A不符合题意；
BC．将R1、R2串联接入电源电压6V的电路中时，因串联电路中各处的电流相等，且总电压等于各分电压之和，并且R2=5Ω，所以，由图像可知，当电路中的电流I=0.6A时，U1′=3V，又因为
正好符合总电压等于各分电压之和，所以电路中的电流为 0.6A，则电路消耗的总功率
B不符合题意，C符合题意；
D．将R1、R2并联接入电源电压8V的电路中时，因并联电路中各支路两端的电压相等，所以
由图像可知，通过电阻R1的电流为I1=0.8A，通过R2的电流
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
D不符合题意。
故答案为：C。
【分析】结合题目给出的用电器的伏安特性曲线，特殊元件的图像的曲线，说明电阻是变化的；两个用电器串联，电流相同，分得的电压与电阻成正比；两个用电器并联，电压相同，分得的电流与电阻成反比，结合图像、欧姆定律和电流电压规律求解用电器两端的电流和电压，利用功率公式求解功率，再结合选项分析求解即可。
5、【答案】C
【解析】【解答】BC．图甲知，两电阻串联，由串联电路的电流特点知， ，由欧姆定律知，
因为 ，所以
由图乙知，两电阻并联，由并联电路的电压特点知， ，通过两电阻的电流
因为 ，所以
图乙中A、D点在干路上，B和C分别在R2和R1支路上，所以
B不符合题意，C符合题意；
AD．由并联电路特点知
A D不符合题意。
故答案为：C。
【分析】理清元件的连接方式，根据串联电路电流特点和欧姆定律判断两电阻的大小关系，再根据并联电路的电压特点和欧姆定律判断通过它们的电流关系。
6、【答案】C
【解析】【解答】A．根据右手螺旋定则可知电磁铁的左端为N极、右端为S极，A项不符合题意；
B．指示灯变暗，说明通过灯泡的电流减小，B项不符合题意；
C．闭合开关S1、S2且滑片P向右滑动的过程，通过电磁铁线圈的电流变小，电磁铁磁场减弱，而右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的阻值变大，由此可知，巨磁电阻的阻值随磁场的减弱而增强，C项合题意；
D．由上述分析可知巨磁电阻的阻值与磁场的强弱有关，D项不符合题意。
故答案为：C。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强；磁性越强，灯泡变暗，说明巨磁电阻的阻值变大。
7、【答案】C
【解析】【解答】AB．由题中电路可知，L1、L2并联，A1测L2的电流，A2测干路电流，S1控制整个电路，S2控制L2，AB不符合题意；
C．S2断开时，通过L2的电流为0，即A1的示数为0，并联电路各支路互不影响，所以通过L1的电流不变，干路电流减小，电流表A2的示数变小，C符合题意，D不符合题意。
故答案为：C。
【分析】根据电流的路径分析电路的连接方式和电流表的作用。
8、【答案】A
【解析】【解答】AB．由电路图可知，R1与R2串联，电压表测滑片上面部分电阻丝aP两端的电压；由于电压表的内阻很大，在电路中可看作开路，所以变阻器R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，当秤盘上所放钩码个数增多时，即重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，电流表示数不变，根据U=IR可知，电阻丝aP两端的电压增大，即电压表的示数增大，即在电流一定时，电压表的示数与电阻丝aP的电阻成正比，故可以改造电压表表盘可显示重力的大小，A符合题意，B不符合题意；
C．重力增大，滑片向下移，电阻丝aP的电阻增大，但是电路中电流保持不变，根据P=UI知电路消耗的功率将不变，C不符合题意；
D．若秤盘质量变大，不挂物体时指针下移，可以将弹簧测力计向上移动，使指针在不挂物体时仍然在a点，若R2的阻值增大，单位长度的电阻分压增大，相当于分度值变大，测量结果偏小，不能使测量结果更准确，D不符合题意。
故答案为：A。
【分析】电压表和所测量的位置并联，电阻越大，分压越大。
9、【答案】A
【解析】【解答】AB．电压表在电路中相当于断路，当物体M向右移动时，电阻上的滑片右移，电路中的电阻不变，由可知电路中的电流不变，P点左侧部分变长，电流不变，左侧电阻变大，由U=IR可知左侧两端的电压变大，所以电流表示数不变，电压表示数变大，A符合题意，B不符合题意；
CD．电流表示数不变，电压表示数变大，电压表示数和电流表示数比值变大，CD不符合题意。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，根据欧姆定律分析电流表和电压表示数的大小、电压表示数和电流表示数比值的大小。
10、【答案】B
【解析】【解答】当滑动变阻器的滑片P向左移动时，电阻变小，电流变大，电压表示数变大，灯泡变亮。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律、电功率公式分析答题。
二、填空题
1、【答案】<；<
【解析】【解答】由图可知， R1与R2 是串联在电路中，电流处处相等，设为I，并且 R1热量 Q=I2RT，I相等，R1【分析】串联电路电流处处相等，串联电路电阻两端的电压与电阻成正比，电阻大的产生的热量多.
2、【答案】（1）电流；电压；电阻
（2）
（3）电压表；电流表
（4）改变电阻两端的电压和通过的电流
（5）减小实验误差
【解析】【解答】（1）欧姆定律是总结电流与电压和电阻定量关系的规律，导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
（2）伏安法测量电阻的实验原理为，使用电流表和电压表直接测量待测电阻的电流和电压，根据欧姆定律计算电阻。
（3）在伏安法测电阻的实验中，需要测量电压和电路中的电流，故需要的测量工具是电压表和电流表。
（4）在伏安法测定值电阻的实验中，滑动变阻器的作用除了保护电路外，还可以改变电阻两端的电压和通过的电流，进行多次实验。
（5）在伏安法测定值电阻的实验中，多次测量取平均值的目的是减小实验误差。
【分析】（1）欧姆定律探究了电流和电压、电阻的关系；
（2）欧姆定律的字母表达式为；
（3）伏安法测量电阻时，需要电压表测量电压，电流表测量电流；
（4）伏安法测量电阻时，滑动变阻器可以保护电路，可以多次改变电压和电流实现多次测量；
（5）测量电阻时，多次实验，计算平均值可以减小误差。
3、【答案】串；分压
【解析】【解答】由图可知，接0~3伏量程时，表头与3.8千欧电阻串联，接0~15伏量程时，表头（电流表）与3.8千欧、15.7千欧电阻串联。
二个量程下，表头（电流表）满偏时，表头的电流都达最大值，且相同，即分得电压相同，接0~3伏量程时，由3.8千欧电阻分压，接0~15伏量程时，由3.8千欧、15.7千欧电阻一起分压，因此这里的电阻起分压作用。
【分析】由乙图可知，电流表和电阻串联接入电路，结合串联电路及欧姆定律，分析串联电路电阻起到的作用。
4、【答案】7
【解析】【解答】由图像可知电阻R的阻值为
当灯泡L和电阻R串联时，电流相等，均为0.25A，由串联分压得
【分析】利用电压和电流的比值计算电阻；根据串联电路电流关系和电压关系，计算电源电压。
5、【答案】45
【解析】【解答】由图象知道，当U1=U2=6V时，对应的电流I1=0.15A，I2=0.3A，由 知道，两电阻的阻值分别
若将电阻R1和R2串联在电源电压为3V的电路中，由 及串联电路的特点知道，电路的电流
由 知道，通电5min，则电路消耗的总电能
【分析】求解电流做功，利用公式W=UIt求解即可，U是用电器两端的电压，I是流过用电器的电流，t是用电器工作的时间。
三、计算题
1、【答案】（1）解：只闭合 ，电阻 、 串联，电流表测串联电路中的电流，电压表测电阻 两端的电压， 的阻值为
根据串联电路的特点和欧姆定律可得，电源电压
答： 阻值为 ，电源电压为 。
（2）解：闭合 、 、 ，电阻 、 并联，电流表 测量干路电流，电压表测量的是电源电压，则通过 的电流为
通电 电路消耗的电能
干路电流为
因并联电路中干路电流等于各支路电流之和，则通过 的电流
根据 可得 的阻值
答： 阻值为 。
（3）解：闭合 、 、 时电阻 、 并联，总电阻最小，此时电路消耗的功率最大，则电路消耗的最大功率为
答：电路消耗的最大功率为 。
【解析】【分析】（1）只闭合 ，电阻 、 串联，结合电流和两个电阻的阻值求解电压，相加即为电源电压；
（2）闭合 、 、 ，电阻 、 并联，利用并联电流规律求解流过的电流，结合欧姆定律求解的电阻即可；
（3）通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高。
2、【答案】（1）解：由题图可知，两电阻串联，电阻R1的电流
答：通过电阻R1的电流
（2）解：（a）电路中电流的最大变化量达到0.5安，即电路中的最大电流不能小于0.5安，由欧姆定律可知，则电路中的最小电阻为
所以替换的是R2。
（b）用滑动变阻器替换R2后，滑动变阻器与R1串联，当滑动变阻器接入电路的阻值为零时，电路中的电流是
滑动变阻器接入电路的阻值最大时，电路中的电流是
由题意可知，在移动变阻器滑片过程中发现电流表示数的最大变化量为0.5安，即
解得
【解析】【分析】（1）根据电压和电阻的比值计算电流；（2）根据电压和变化的电流计算电阻；利用电压和电阻计算电流，结合电流差计算电阻大小。
3、【答案】（1）解：当滑片P至M端，电路只有R0，则电源电压U=6V。
（2）解：由I0=-U／R0得R0=U／I0=6V／1A=6
（3）解：当滑片P至N端，电阻R0与R组成串联电路，此时R阻值最大。
由I0’=U’／R0=2V／6 =1／3A
所以R最大阻值R=UR／I0’=6V -2V／0.3A=12
【解析】【分析】（1）先分析电路： 当滑片P至M端，电路只有R0，则电源电压为电压表的示数；
（2）由欧姆定律可求出 R0 ；
（3） 当滑片P至N端，电阻R0与R组成串联电路，此时R阻值最大 ，根据欧姆定律即可解出.
四、实验探究
1、【答案】（1）L1短路
（2）电压表改接小量程测量
（3）大于
（4）导线分压；细
【解析】【解答】(1)在测L1两端的电压时，小霖把电压表接在A、B两点，闭合开关，发现只有L2发光、 电压表无示数，此时灯泡L2发光说明电路不存在断路，则L1短路。(2)小霖排除故障后，重新闭合开关，电压表示数如图乙所示，电压值2V，且指针偏转幅度小，为了使测量结果更准确，他应该将电压表改接小量程测量。(3)由表中数据可知，总电压为2.8V，两个用电器电压之和为2.7V，所以可以得出串联电路两端的总电压大于各用电器两端电压之和。(4)把电压表接在了 B、C两点，闭合开关，电压表的示数约为0.1V，由此可知导线分到了一部分电压，但是分的电压比较小，为了能够明显观察分压效果，需要将导线的电阻变大，可以选用更细的导线。
【分析】（1）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（2）电压表指针偏转幅度小，说明此时的量程选择过大，应换小量程；
（3）串联电路中，总电压等于各个用电器两端电压之和；
（4）串联分压，导线有电阻会分的一些电压。
2、【答案】（1）
（2）B
（3）定值电阻断路
（4）0.4
（5）B；2；反比
（6）
【解析】【解答】(1)滑动变阻器与电阻串联，要求滑片向右移动时，连入电路的电阻变大，所以应将滑动变阻器的A接线柱与开关的右接线柱相连，如下图所示：
(2)为保护电路，变阻器连入电路中电阻最大即B端。
(3)闭合开关，移动变阻器滑片P，发现电流表无示数，电路可有断路发生，而电压表有示数，说明电压表到电源两极间是通路，所以故障原因可能是定值电阻断路。
(4)电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，示数0.4A。
(5)研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，电压表示数U=IR=0.4A×5Ω=2V
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，读出电流表的示数。
由表格中数据发现：电阻为原来的几倍，通过的电流为原来的几分之一，故在电压一定时，电流与电阻成反比。
(6)闭合S、断开S1，此时为只有Rx工作的电路，电流表测量通过Rx的电流，示数为I2，可测出电源电压U=I2Rx，根据并联电路电流的规律可知通过R0的电流I0=I1-I2
则电源电压为U=(I1-I2)R0
根据电源电压相等得到I2Rx =(I1-I2)R0
未知电阻Rx的表达式为Rx=
【分析】（1）探究电流和电阻关系时，滑动变阻器一上一下串联在电路中；
（2）闭合开关前，滑片在阻值最大处；
（3）在串联电路中，电流表无示数，电压表有示数，则电压表测量的位置断路；
（4）根据电流表选择的量程和指针位置，测量电流；
（5）电压表处的电阻变大，若电压表示数不变，滑动变阻器的阻值变大；电压一定时，通过导体的电流和电阻成反比；
（6）根据电流表分别测量支路电流和干路电流，结合已知的电阻计算电压，结合未知电阻的电流计算电阻大小。
