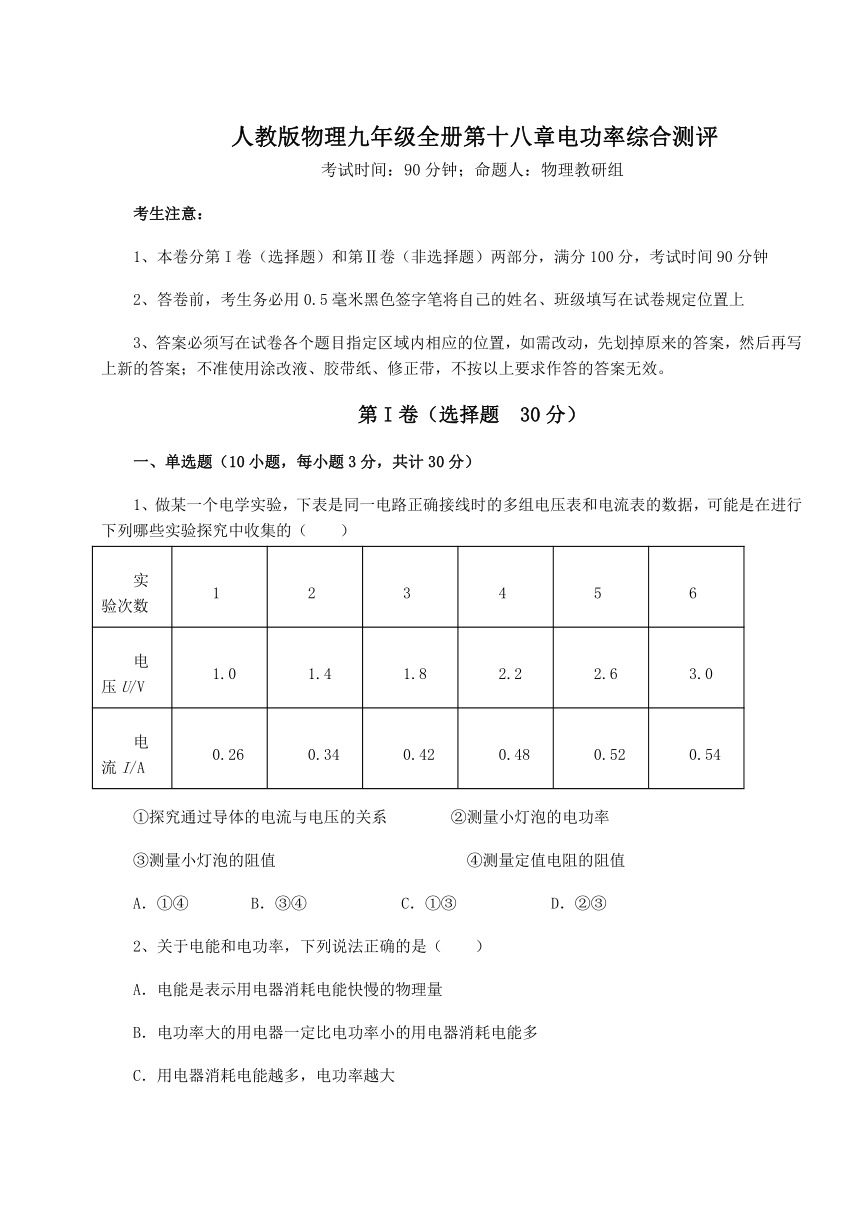

人教版物理九年级全册第十八章电功率综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、做某一个电学实验，下表是同一电路正确接线时的多组电压表和电流表的数据，可能是在进行下列哪些实验探究中收集的（　　）
实验次数 1 2 3 4 5 6
电压U/V 1.0 1.4 1.8 2.2 2.6 3.0
电流I/A 0.26 0.34 0.42 0.48 0.52 0.54
①探究通过导体的电流与电压的关系 ②测量小灯泡的电功率
③测量小灯泡的阻值 ④测量定值电阻的阻值
A．①④ B．③④ C．①③ D．②③
2、关于电能和电功率，下列说法正确的是（　　）
A．电能是表示用电器消耗电能快慢的物理量
B．电功率大的用电器一定比电功率小的用电器消耗电能多
C．用电器消耗电能越多，电功率越大
D．在相同的时间内，用电器消耗电能越多，电功率越大

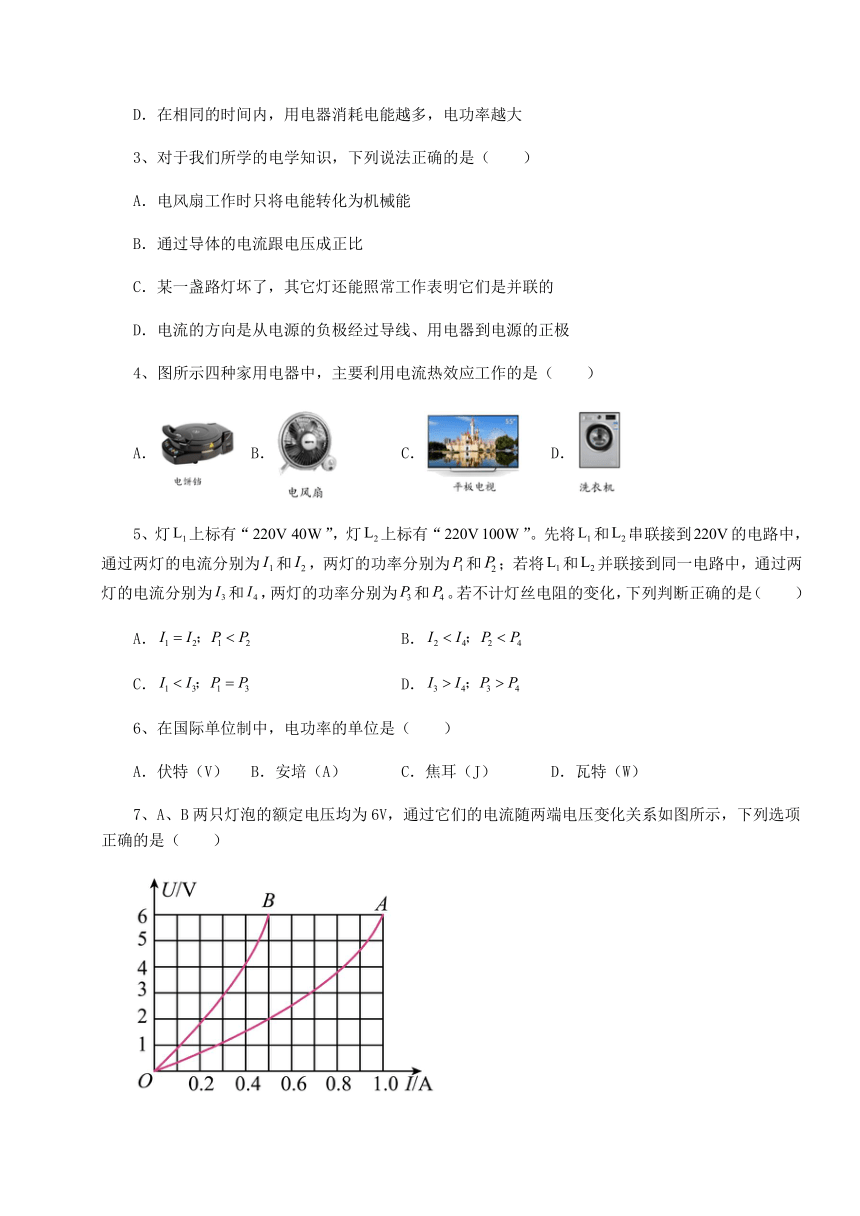

3、对于我们所学的电学知识，下列说法正确的是（　　）
A．电风扇工作时只将电能转化为机械能
B．通过导体的电流跟电压成正比
C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的
D．电流的方向是从电源的负极经过导线、用电器到电源的正极
4、图所示四种家用电器中，主要利用电流热效应工作的是（　　）
A． B． C． D．
5、灯上标有“”，灯上标有“”。先将和串联接到的电路中，通过两灯的电流分别为和，两灯的功率分别为和；若将和并联接到同一电路中，通过两灯的电流分别为和，两灯的功率分别为和。若不计灯丝电阻的变化，下列判断正确的是（　　）
A． B．
C． D．
6、在国际单位制中，电功率的单位是（　　）
A．伏特（V） B．安培（A） C．焦耳（J） D．瓦特（W）
7、A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（　　）

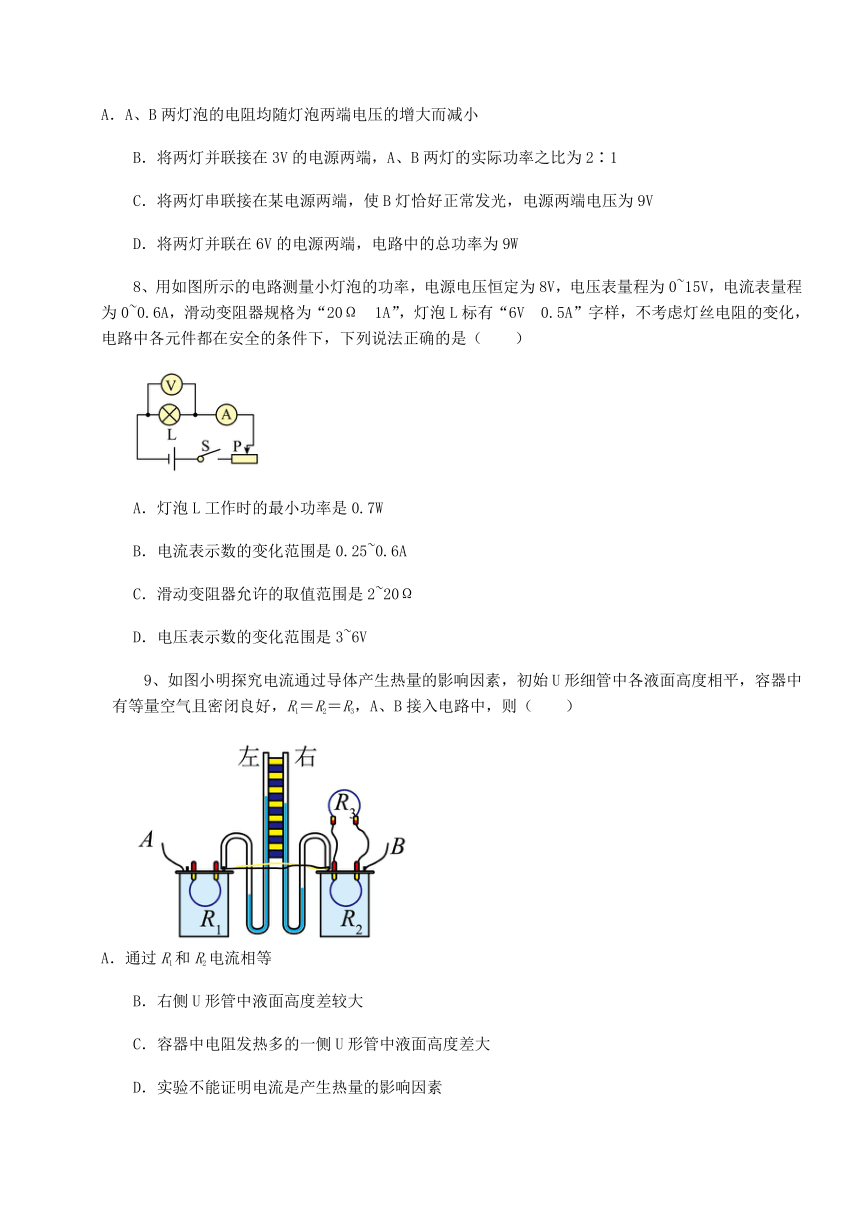

A．A、B两灯泡的电阻均随灯泡两端电压的增大而减小
B．将两灯并联接在3V的电源两端，A、B两灯的实际功率之比为2∶1
C．将两灯串联接在某电源两端，使B灯恰好正常发光，电源两端电压为9V
D．将两灯并联在6V的电源两端，电路中的总功率为9W
8、用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（　　）
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25~0.6A
C．滑动变阻器允许的取值范围是2~20Ω
D．电压表示数的变化范围是3~6V
9、如图小明探究电流通过导体产生热量的影响因素，初始U形细管中各液面高度相平，容器中有等量空气且密闭良好，R1＝R2＝R3，A、B接入电路中，则（　　）
A．通过R1和R2电流相等
B．右侧U形管中液面高度差较大
C．容器中电阻发热多的一侧U形管中液面高度差大
D．实验不能证明电流是产生热量的影响因素

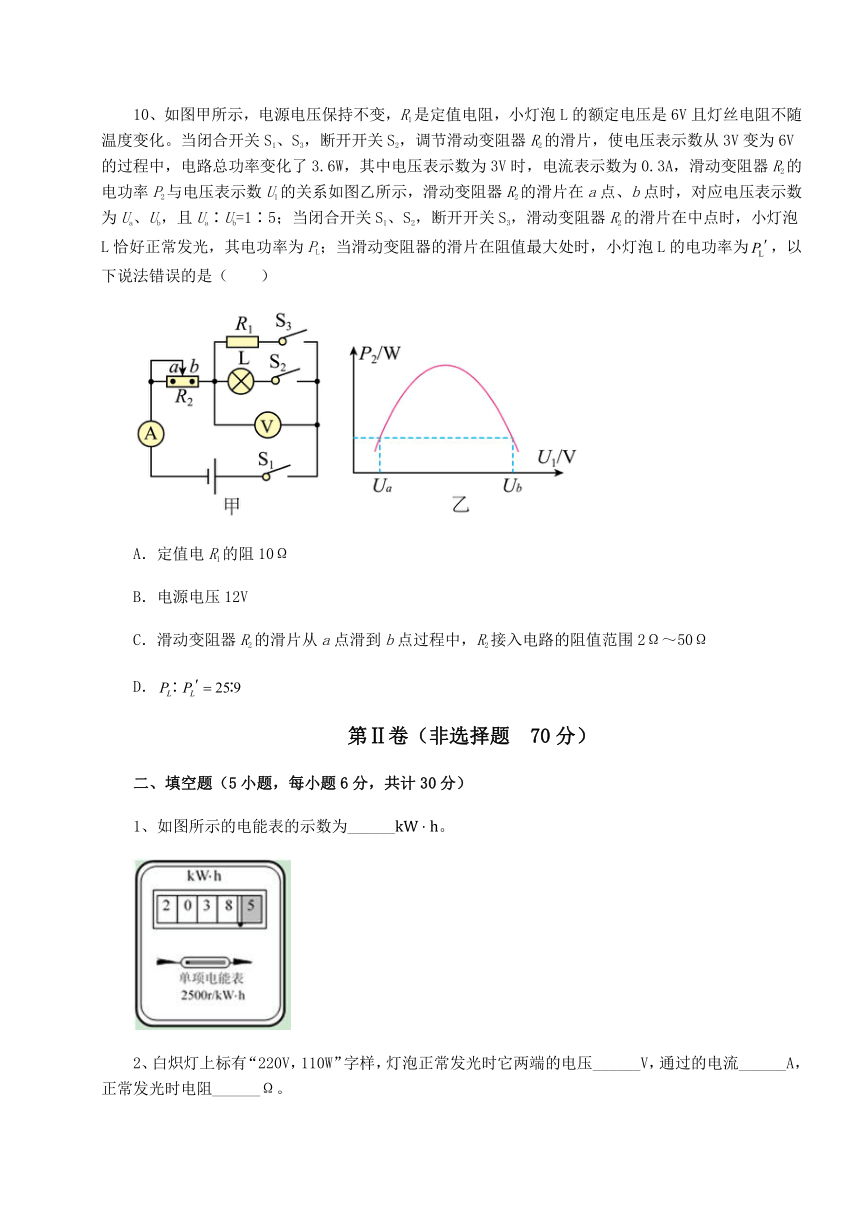

10、如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压是6V且灯丝电阻不随温度变化。当闭合开关S1、S3，断开开关S2，调节滑动变阻器R2的滑片，使电压表示数从3V变为6V的过程中，电路总功率变化了3.6W，其中电压表示数为3V时，电流表示数为0.3A，滑动变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，滑动变阻器R2的滑片在a点、b点时，对应电压表示数为Ua、Ub，且Ua∶Ub=1∶5；当闭合开关S1、S2，断开开关S3，滑动变阻器R2的滑片在中点时，小灯泡L恰好正常发光，其电功率为PL；当滑动变阻器的滑片在阻值最大处时，小灯泡L的电功率为，以下说法错误的是（　　）
A．定值电R1的阻10Ω
B．电源电压12V
C．滑动变阻器R2的滑片从a点滑到b点过程中，R2接入电路的阻值范围2Ω～50Ω
D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示的电能表的示数为______。
2、白炽灯上标有“220V，110W”字样，灯泡正常发光时它两端的电压______V，通过的电流______A，正常发光时电阻______Ω。

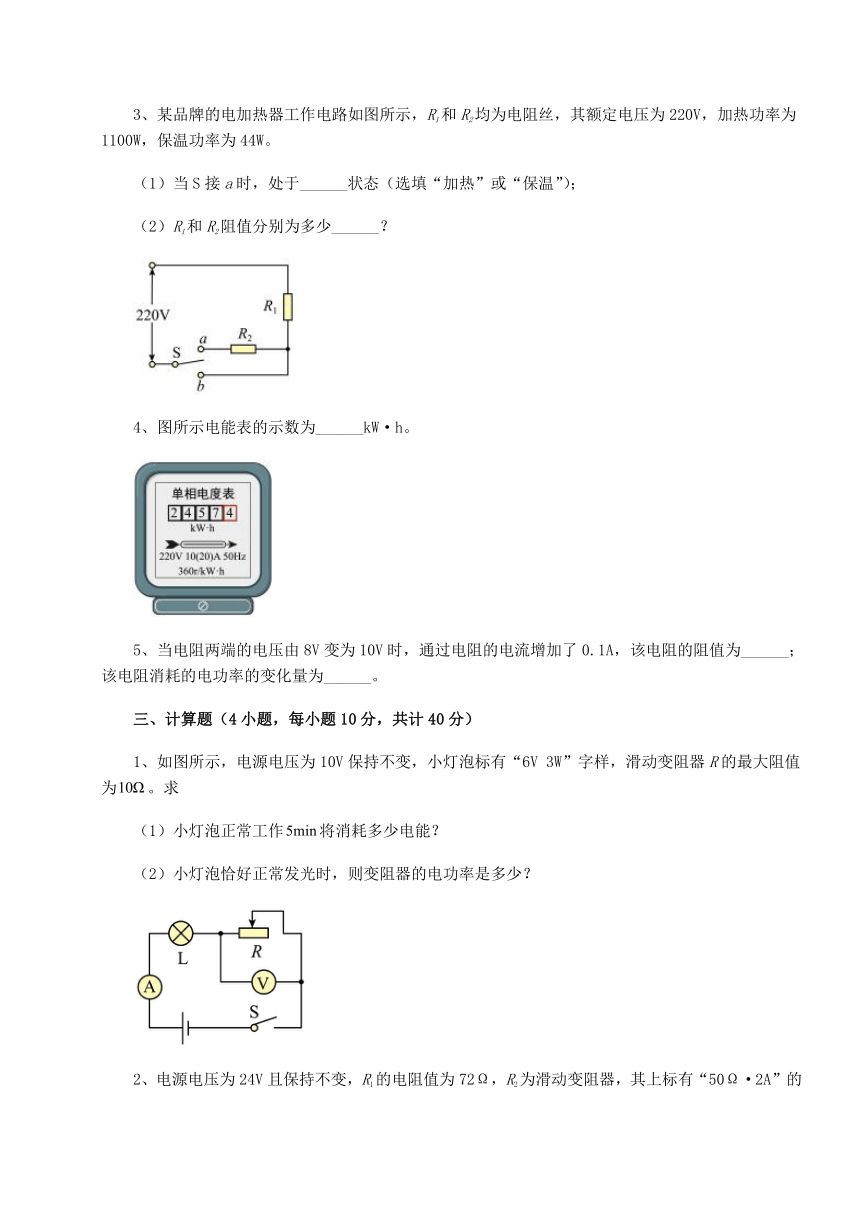

3、某品牌的电加热器工作电路如图所示，R1和R2均为电阻丝，其额定电压为220V，加热功率为1100W，保温功率为44W。
（1）当S接a时，处于______状态（选填“加热”或“保温”）；
（2）R1和R2阻值分别为多少______？
4、图所示电能表的示数为______kW·h。
5、当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为______；该电阻消耗的电功率的变化量为______。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，电源电压为10V保持不变，小灯泡标有“6V 3W”字样，滑动变阻器R的最大阻值为。求
（1）小灯泡正常工作将消耗多少电能？
（2）小灯泡恰好正常发光时，则变阻器的电功率是多少？
2、电源电压为24V且保持不变，R1的电阻值为72Ω，R2为滑动变阻器，其上标有“50Ω·2A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡L标有“6V·1.5W”的字样。问：
（1）当只闭合S时，灯泡能否正常发光？
（2）闭合所有开关，并调节R2，当电路总功率达到最大时，该电路1min所消耗的电能是多少？
3、如图所示，电源两端的电压为6V且保持不变，定值电阻R1的阻值为20Ω。闭合开关S，当滑动变阻器R2的滑片处于某位置时，电流表的示数为0.4A，求此时：
（1）滑动变阻器R2接入电路的阻值；
（2）10s内电流对电阻R1做的功。
4、如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。其简化电路如图乙所示，其中和均为电热丝，是自动控制开关。煮饭时，把电饭锅接入电路中，在电饭锅工作的内，电路中总电流随时间变化的图象如图丙所示。求：
（1）和都闭合时电饭锅的电功率；
（2）电热丝的阻值；
（3）这内电饭锅产生的热量。
-参考答案-
一、单选题
1、D
【详解】
由表格数据可知，导体中的电流与其两端的电压不成正比，分析得：①探究通过导体的电流与电压的关系，当电阻一定时，导体中的电流与其两端的电压成正比，故①不符合本实验的探究；②测量小灯泡的电功率，由于灯丝的电阻随温度升高而变大，则灯泡的电功率是变化的，所以导体中的电流与其两端的电压不成正比，故②符合本实验的探究；③测量小灯泡的阻值，灯丝的电阻随温度升高而变大，所以导体中的电流与其两端的电压不成正比，故③符合本实验的探究；④测量定值电阻的阻值，每次实验数据电压与电流的比值应该相差不大，但由第一次数据可知，阻值为
由第二次数据可知，阻值为
每次实验数据所算出的阻值相差较大，故④不符合本实验的探究。故ABC不符合题意，D符合题意。
故选D。
2、D
【详解】
A．电功率是表示消耗电能快慢的物理量，故A错误；
B．电功率大的用电器消耗电能快，但不一定越多，因为消耗电能的多少还与通电时间有关，故B错误；
C．用电器消耗的电能越多，电功率不一定大，因为消耗电能的多少还与通电时间有关，故C错误；
D．由电功率的概念和公式可知，在相同的时间内，用电器消耗电能越多，电功率越大，故D正确。
故选D。
3、C
【详解】
A．电风扇工作时将电能转化为机械能和一部分内能，故A错误；
B．电阻一定时，通过导体的电流跟电压成正比，故B错误；
C．某一盏路灯坏了，其它灯还能照常工作，彼此间不受影响，表明它们是并联的，故C正确；
D．在电源外部，电流的方向是从电源的正极经过导线、用电器到电源的负极，故D错误。
故选C。
4、A
【详解】
A．电饼铛工作时，消耗的电能主要转化为内能，是利用电流热效应工作的，故A符合题意；
B．电风扇工作时，消耗的电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；
C．平板电视工作时，消耗的电能主要转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；
D．洗衣机工作时，消耗的电能主要转化为机械能，不是利用电流热效应工作的，故D不符合题意。
故选A。
5、B
【详解】
灯上标有“”，灯的电阻为
灯上标有“” 灯的电阻为
A．先将和串联接到的电路中，由于串联，电流处处相等，故，根据 可知，电阻大的，功率大，故，故A错误；
D．若将和并联接到同一电路中，根据可知，电阻越大，电流越小，故，电压相同，电功率的大小是，故D错误；
B．先将和串联接到的电路中，其电流为
当两灯并联时，通过的电流为
则
根据可知，电阻的大小相同，故
故B正确；
C．两灯并联时，通过的电流为
两灯串联时，其电流为
故
由于电阻相同，故
故D错误。
故选B。
6、D
【详解】
A．伏特是电压的基本单位，故A不符合题意；
B．安培是电流的基本单位，故B不符合题意；
C．焦耳是电能的基本单位，故C不符合题意；
D．瓦特是电功率的基本单位，故D符合题意。
故选D。
7、D
【详解】
A．导体的电阻是导体本身的一种特性，其大小与导体的材料、长度、横截面积和温度有关，与电压、电流无关。灯泡两端电压越大时，其实际功率越大，灯泡发光就越亮，灯丝的温度就越高，灯丝的电阻越大，故A错误；
B．由图像可知，当两灯并联在3V的电源两端时，两灯两端的电压均等于电源电压为3V，因为并联电路电功率与电流成正比，若
PA∶PB＝2∶1
则
IA∶IB＝PA∶PB＝2∶1
由图像可知，当U＝3V时，IA为0.7A，则IB应为0.35A，而图像中显然不是0.35A，故B错误；
C．将两灯串联，且B灯正常发光时，由图像可知，通过B灯的电流为0.5A，即电路中的电流为0.5A，此时A、B两灯两端的电压分别为2V和6V，根据串联电路电压规律可知电源电压大小
U＝UA+UB＝2V+6V＝8V
故C错误；
D．由图像可知，当两灯并联在6V电源上，根据并联电路电压的特点，两灯两端电压都等于6V，A、B电流分别为1.0A和0.5A，干路电流为
I′=IA+IB=1.0A+0.5A=1.5A
电路消耗的总功率为
P＝U′I′＝6V×1.5A＝9W
故D正确。
故选D。
8、D
【详解】
A．根据题意，灯泡L标有“6V 0.5A”字样，由欧姆定律可得灯泡的电阻为
当滑动变阻器接入阻值最大时，电路中电流最小，由串联电路电阻的关系及欧姆定律可得电路中最小电流为
所以灯泡工作时电流最小时功率最小，由可得灯泡最小功率为
故A错误；
B．灯泡正常工作的电流为0.5A，即电路允许的最大电流为0.5A，电路中最小电流为0.25A，所以电流表示数的变化范围是0.25~0.5A，故B错误；
C．灯泡正常工作的电流为0.5A，即电路允许的最大电流为0.5A时，灯泡两端电压为6V，由串联电路电压的规律可得此时滑动变阻器两端电压为
由欧姆定律可得滑动变阻器接入的最小电阻为
滑动变阻器接入的阻值越大，电路越安全，所以滑动变阻器允许的取值范围是4~20Ω，故C错误；
D．电压表测灯泡两端电压，当灯泡正常工作的电压为6V，电路中最小电流为，灯泡两端电压为
所以电压表示数的变化范围是3~6V，故D正确。
故选D。
9、C
【详解】
A．R2和R3并联后与R1串联，由串并联电路电流的规律可知通过R1电流大于R2电流，故A不符合题意；
B．因为R1和R2的阻值相等，通过R1电流大于R2电流，相同时间内，R1产生的热量比R2多，左侧U形管内的液面高度差将会比右侧U形管内的液面高度差大，故B不符合题意；
C．容器内电阻产生的热量越多，密封容器中空气吸收的热量越多，一侧U形管中液面高度差越大，故C符合题意；
D．此实验中R1、R2的电阻和通电时间相同，通过R1电流大于R2电流，R1产生的热量大于R2产生的热量，可以得到电阻和通电时间相同，电流越大，产生的热量越多，能证明电流是产生热量的影响因素，故D不符合题意。
故选C。
10、D
【详解】
A．当闭合开关、，断开开关时，变阻器与串联，电压表则的电压，电流表测电路中的电流；电压表示数为3V时，电流表示数为，由欧姆定律可知
故A正确，A不符合题意；
B．电压表示数为6V时，电路电流
由欧姆定律求出电路的电流；设电源电压为U，根据，因电路总功率变化了，则
故
故B正确，B不符合题意；
C．滑动变阻器的滑片在a点、b点时，对应电压表示数为、，且
①
由图乙知，滑片在a点、b点时变阻器的电功率相等，根据串联电路的规律及欧姆定律和知
即
，②
由①②得
，
滑片在a点时，根据串联电路电压的规律，变阻器的电压为
根据分压原理，变阻器连入电路的电阻
同理滑片在b点时
滑动变阻器的滑片从a点滑到b点过程中，接入电路的阻值范围为。故C正确，C不符合题意；
D．当闭合开关、，断开开关，滑动变阻器的滑片在中点时，变阻器与灯电阻为）串联，电压表测灯的电压，因小灯泡L恰好正常发光，故灯的电压为6V，根据串联电路电压的规律，变阻器的电压为
由分压原理，变阻器连入电路的电阻为
其电功率为；当滑动变阻器的滑片在阻值最大处时，变阻器的最大电阻为，由分压原理，灯的电压为变阻器电压的，故此时灯的实际电压为
根据，在电阻不变时，电功率与电压的平方成正比，则
故D错误，D符合题意。
故选D。
二、填空题
1、
【解析】
【详解】
从电能表上可以看出电能表的示数为20385，最后一位是小数，单位是，故电能表的读数为。
2、 220 0.5 440
【解析】
【详解】
[1]由灯泡的铭牌可知，灯泡的额定电压为220V，额定功率为110W，灯泡正常发光时的电压和额定电压相等，即为220V。
[2]正常发光时通过灯丝的电流
灯泡的电阻
3、 保温 44Ω，1056Ω
【解析】
【详解】
[1]在如图所示的电路中，当S接a时，和串联，因为串联电路的总电阻等于各串联电阻之和，所以电路的总电阻
S接b时，只有接入电路，电路总电阻小于S接a时的电路总电阻，在电源电压一定时，根据公式可知，S接a时电路消耗的电功率小于S接b时电路消耗的电功率，即：S接a时，加热器处于保温状态，S接b时，加热器处于加热状态。
[2]接a时，加热器处于保温状态，由公式可得，电路的总电阻为
S接b时，处于加热状态
则的电阻值为
4、2457.4
【解析】
【详解】
电能表表盘上的五位数字其中最后一位是小数点后第一位，因此读数为2457.4kW·h。
5、 20Ω 1.8W
【解析】
【详解】
[1]根据欧姆定律，当电阻两端的电压为8V时，通过灯泡的电流为 ；当电阻两端的电压为10V时，通过灯泡的电流。电流增加了0.1A，所以
解得：R=20Ω
[2]根据公式，当电压为8V时，电阻的电功率
当电压为10V时，电阻的电功率
所以电功率的变化量为
P2-P1=5W-3.2W=1.8W
三、计算题
1、（1）900J；（2）2W
【详解】
解：（1）小灯泡正常工作的电功率
小灯泡正常工作将消耗的电能
（2）小灯泡正常工作时两端的电压
由可得，通过灯泡的电流
滑动变阻器两端的电压
滑动变阻器的电功率
答：（1）小灯泡正常工作将消耗900J的电能；
（2）小灯泡恰好正常发光时，则变阻器的电功率是2W。
2、（1）当只闭合S时，灯泡能正常发光；（2）3360J
【详解】
解：（1）由电路图可知，只闭合S时，灯泡与定值电阻R1串联，假设此时灯泡正常发光，由可知，灯泡正常发光时的电阻
由P＝UI可知，灯泡正常发光时的电流
因串联电路中的总电阻等于各部分电阻之和，所以电路的总电阻
R＝RL+R1＝24Ω+72Ω＝96Ω
此时电路电流
由于I＝IL，所以当只闭合S时，灯泡能正常发光。
（2）由电路图可知，当闭合所有开关时，定值电阻R1和滑动变阻器R2并联，电流表A1测量定值电阻R1的电流，电流表A2测量干路电流；通过R1的电流
由电流表A2采用0～3A可知，干路最大电流：I＝3A，由滑动变阻器上标有“50Ω 2A”的字样可知，通过R2的电流不能超过2A，当I＝3A时，通过R2的电流
I2＝I﹣I1＝3A﹣A＝A≈2.67A＞2A
为确保电路安全，干路中最大电流
由P＝UI可知，此时电路电功率最大；则该电路1min所消耗的电能
答：（1）当只闭合S时，灯泡能正常发光；
（2）该电路1min所消耗的电能是3360J。
3、（1）60Ω；（2）18J
【详解】
解：等效电路图如图所示：
（1）通过R1的电流
通过R2的电流
滑动变阻器R2接入电路的阻值
（2）10s内电流通过电阻R1做的功
答：（1）滑动变阻器R2接入电路的阻值60Ω；
（2）10s内电流对电阻R1做的功18J。
4、（1）；（2）220Ω；（3）
【详解】
解：（1）和都闭合时，两电阻并联，根据可知，此时总电阻最小，总功率最大，为高温档，总电流也最大，故此时的电流为3A，则总功率为
（2）当只闭合S时，只有电阻R1接入电路，电阻比较大，是低温档，此时的总电流为2A，那么通过R2的电流为
电热丝的阻值
（3）因为纯电阻电路中，电能全部转化为内能，这内电饭锅产生的热量
答：（1）和都闭合时电饭锅的电功率为660W；
（2）电热丝的阻值为220Ω；
（3）这内电饭锅产生的热量为；
