2021-2022学年度强化训练人教版物理九年级全册第十五章电流和电路专题攻克试题（Word版含答案）

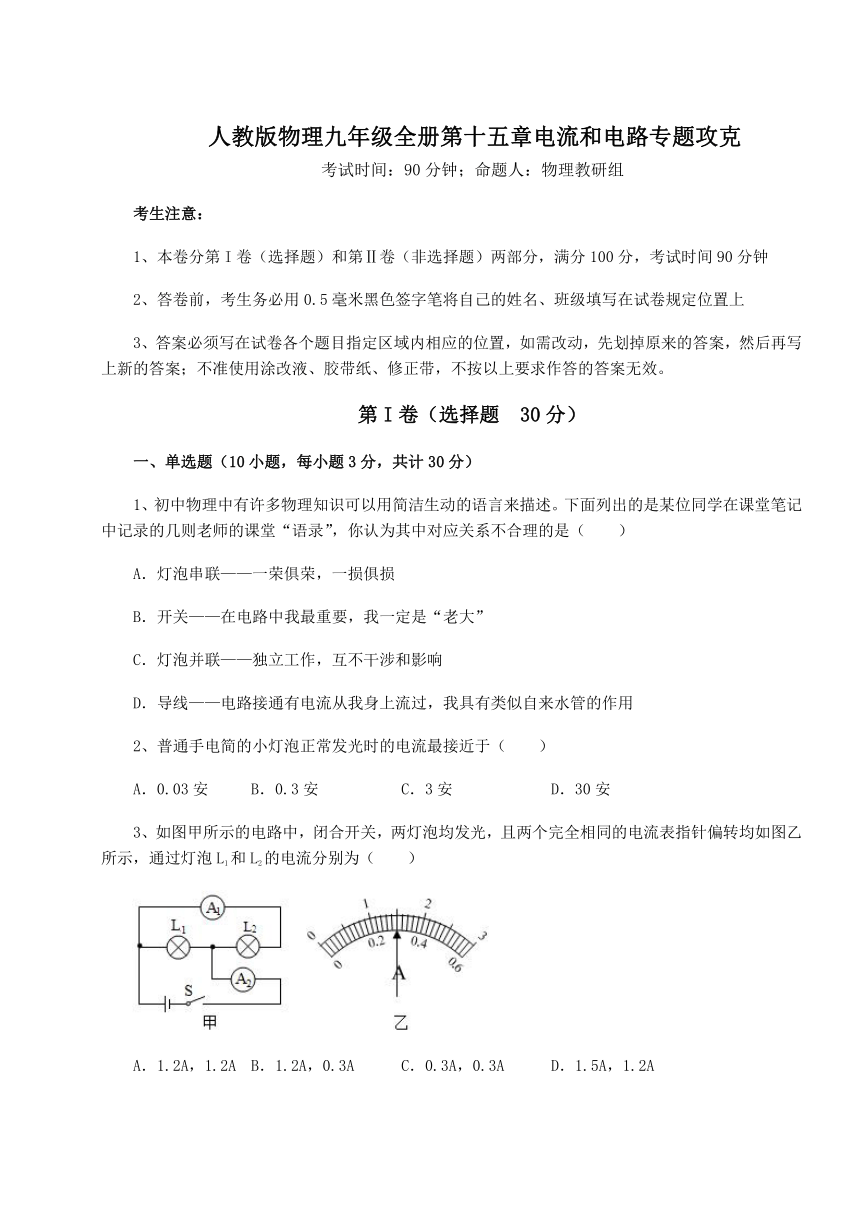

人教版物理九年级全册第十五章电流和电路专题攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用
2、普通手电简的小灯泡正常发光时的电流最接近于（　　）
A．0.03安 B．0.3安 C．3安 D．30安
3、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A，1.2A B．1.2A，0.3A C．0.3A，0.3A D．1.5A，1.2A

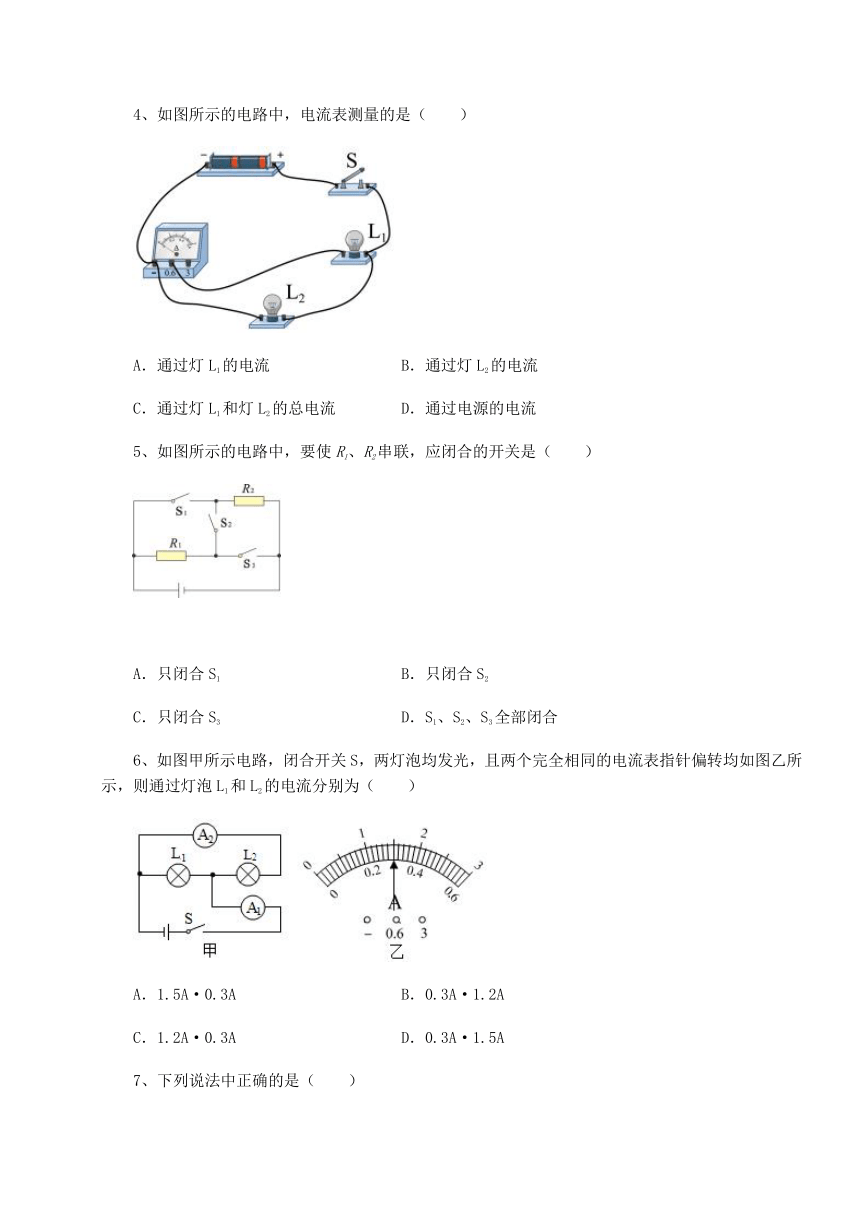

4、如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
5、如图所示的电路中，要使R1、R2串联，应闭合的开关是（　　）
A．只闭合S1 B．只闭合S2
C．只闭合S3 D．S1、S2、S3全部闭合
6、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
7、下列说法中正确的是（　　）

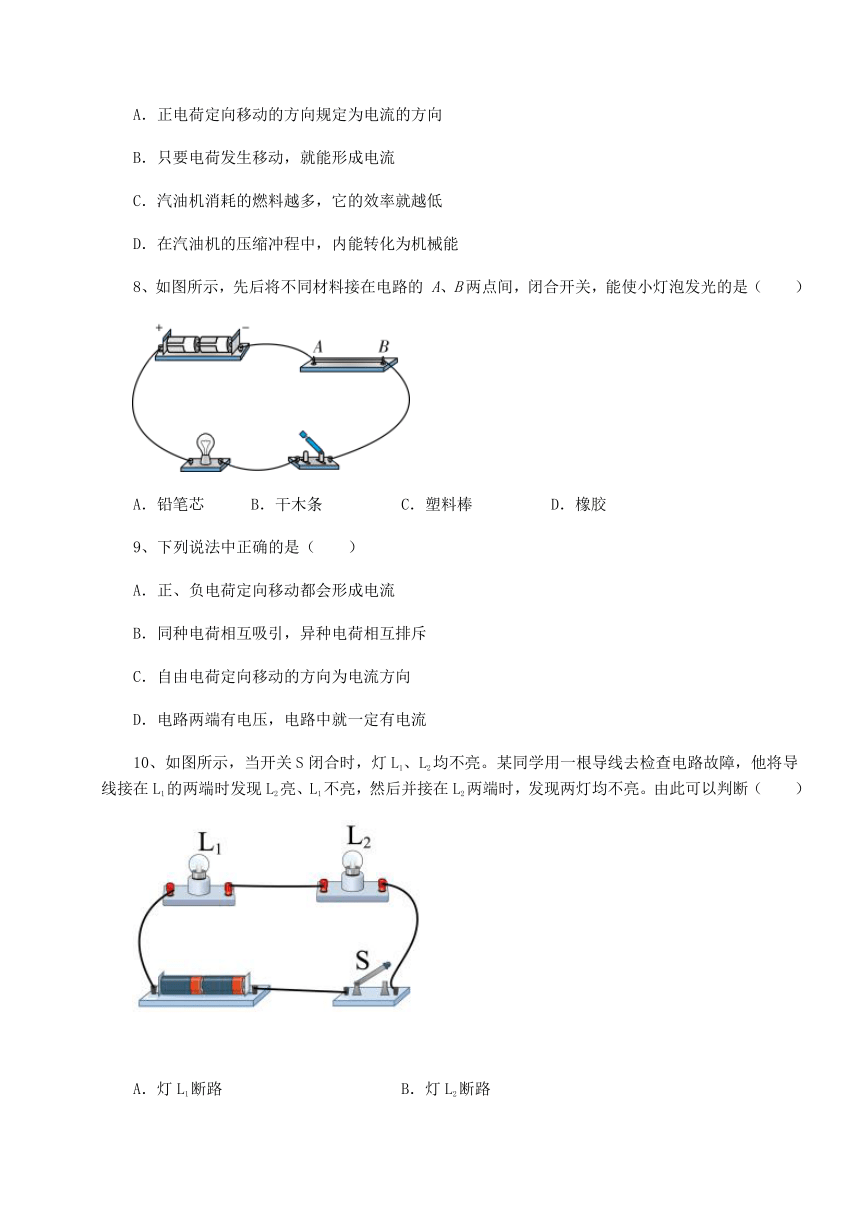

A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能
8、如图所示，先后将不同材料接在电路的 A、B两点间，闭合开关，能使小灯泡发光的是（　　）
A．铅笔芯 B．干木条 C．塑料棒 D．橡胶
9、下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
10、如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路

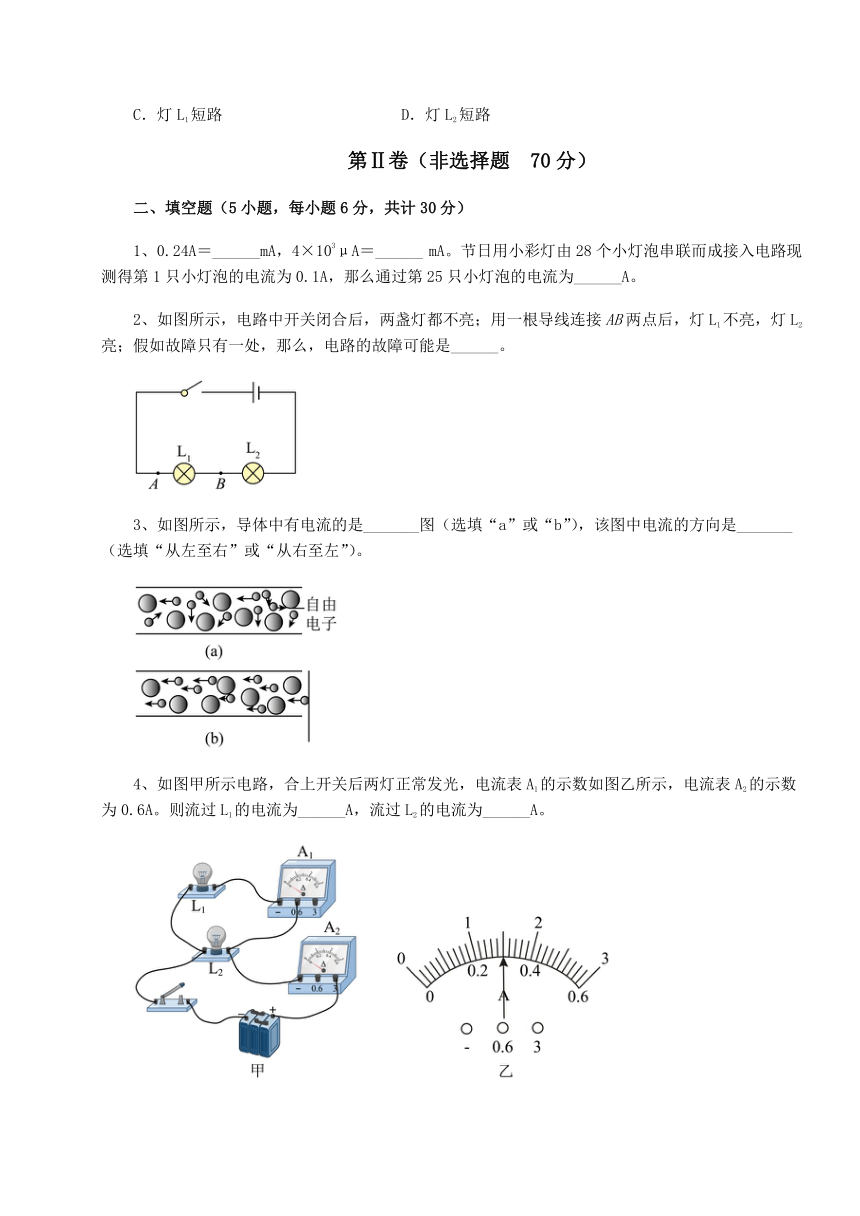

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、0.24A＝______mA，4×103μA＝______ mA。节日用小彩灯由28个小灯泡串联而成接入电路现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为______A。
2、如图所示，电路中开关闭合后，两盏灯都不亮；用一根导线连接AB两点后，灯L1不亮，灯L2亮；假如故障只有一处，那么，电路的故障可能是______。
3、如图所示，导体中有电流的是_______图（选填“a”或“b”），该图中电流的方向是_______（选填“从左至右”或“从右至左”）。
4、如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A。

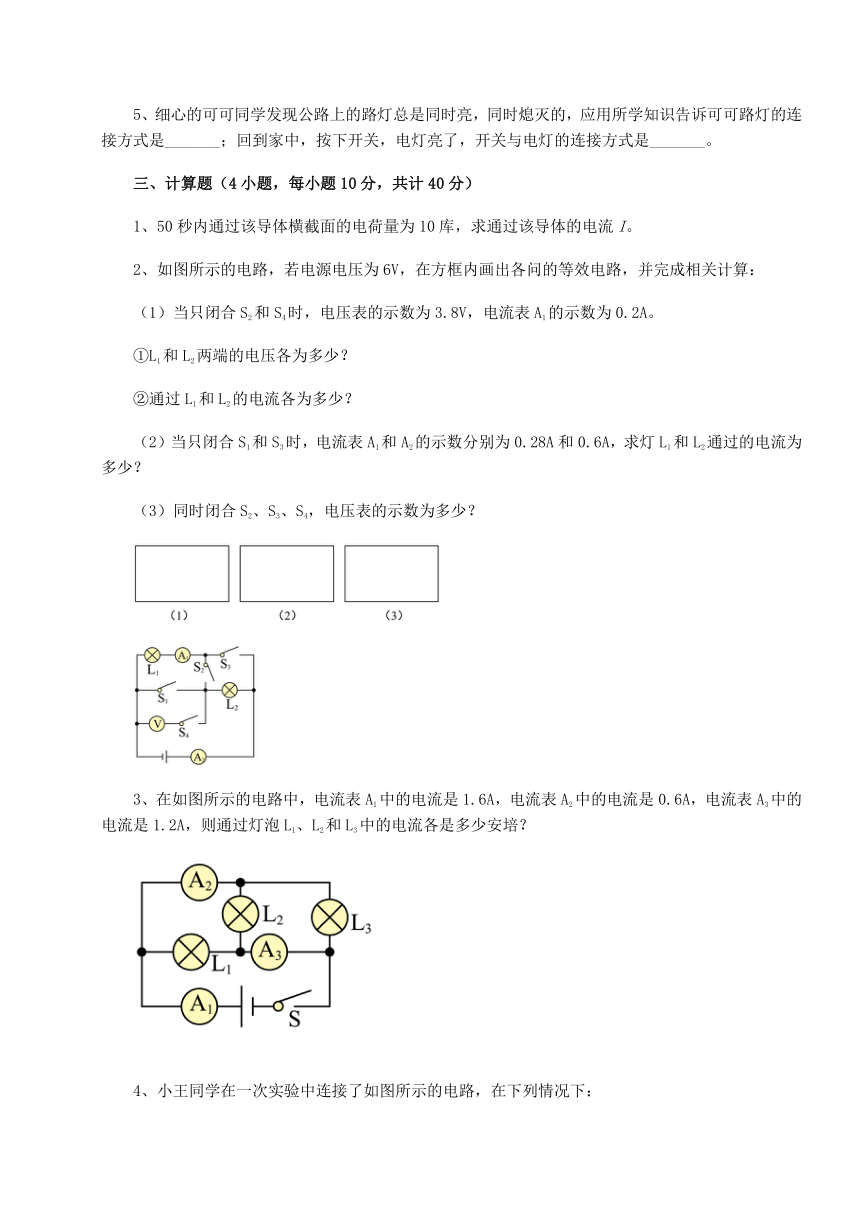

5、细心的可可同学发现公路上的路灯总是同时亮，同时熄灭的，应用所学知识告诉可可路灯的连接方式是_______；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______。
三、计算题（4小题，每小题10分，共计40分）
1、50秒内通过该导体横截面的电荷量为10库，求通过该导体的电流I。
2、如图所示的电路，若电源电压为6V，在方框内画出各问的等效电路，并完成相关计算：
（1）当只闭合S2和S4时，电压表的示数为3.8V，电流表A1的示数为0.2A。
①L1和L2两端的电压各为多少？
②通过L1和L2的电流各为多少？
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少？
（3）同时闭合S2、S3、S4，电压表的示数为多少？
3、在如图所示的电路中，电流表A1中的电流是1.6A，电流表A2中的电流是0.6A，电流表A3中的电流是1.2A，则通过灯泡L1、L2和L3中的电流各是多少安培？
4、小王同学在一次实验中连接了如图所示的电路，在下列情况下：
（1）当S1闭合，S2和S3都断开时，通过灯泡L1的电流为1A，求电流表A1和A2的示数；
（2）当S2和S3闭合、S1断开时，电流表A1和A2的示数分别为4.5A和1.5A，求通过灯泡L1的电流；
（3）若将S1、S2和S3同时闭合会发生什么现象？
-参考答案-
一、单选题
1、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
2、B
【解析】
【详解】
普通手电筒中小灯泡，额定电压一般为2.5V或3.8V，正常发光时的电流约为零点几安，所以最接近0.3A，故B符合题意，ACD不符合题意。
故选B。
3、B
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表的量程为0～3A，分度值为0.1A，示数1.5A；L2支路电流表的量程为0～0.6A，分度值为0.02A，示数0.3A，则灯L1中的电流
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A
故B符合题意，ACD不符合题意。
故选B。
4、A
【解析】
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
5、B
【解析】
【详解】
要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R1、S2、R2、电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合。
故选B。
6、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流
故选C。
7、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
8、A
【解析】
【详解】
A．将铅笔芯接在电路的 A、B两点间，闭合开关，能使小灯泡发光，因为铅笔芯属于导体，故A符合题意；
BCD．干木条、塑料棒、橡胶都不容易导电，属于绝缘体，接入A、B间灯泡不能发光，故BCD不符合题意。
故选A。
9、A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
10、A
【解析】
【详解】
A．将导线接在L1的两端时发现L2亮、说明L2是好的，然后并接在L2两端时，发现两灯均不亮，则灯L1断路。故A符合题意；
B．如果灯L2断路，则L2不会亮，故B不合题意；
C．如果灯L1短路，则灯L2会亮，故C不合题意；
D．如果灯L2短路，则L1会亮，故D不合题意。
故选A。
二、填空题
1、240 4 0.1
【详解】
[1]由单位换算得
[2] 由单位换算得
[3]串联电路中处处电流相等，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为0.1A。
2、灯泡L1断路
【详解】
由图可见，灯泡L1和L2串联，闭合开关时，发现灯泡L1、L2均不亮，说明灯泡L1或L2开路；用一根导线连接AB两点，即将导线并联在L1两端，灯泡L1被短路，没有电流通过，发现L2亮，说明灯泡L2没有问题，因此电路故障在灯泡L1断路。
3、b 从左至右
【详解】
[1]正电荷、负电荷的定向移动都可以形成电流，a中的电子运动杂乱无章，故不能形成电流，导体中有电流的是b图。
[2]因为正电荷定向移动的方向规定为电流的方向，而图b中电子运动的方向是向左的，而电流的方向与电子定向移动的方向相反，因此导体中电流的方向是从左向右的。
4、0.3 0.3
【详解】
[1]由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路电流为0.6A，因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数为0.3A，即L1的电流为0.3A。
[2]由于并联电路电流规律，通过灯L2的电流为
I2=I-I1=0.6A-0.3A=0.3A
5、并联 串联
【详解】
[1]串联电路中电流只有一个路径，用电器相互影响，一个用电器损坏，其它用电器都不能工作；并联电路中，电流路径由多条，用电器互不影响。路灯虽然同时亮、同时灭，但任一路灯损坏，其他路灯仍能工作，所以是并联的。
[2]开关控制电灯的通断，必须把开关与它控制的电灯串联。
三、计算题
1、0.2A
【详解】
解：50秒内通过该导体横截面的电荷量为10库，通过该导体的电流为
答：通过该导体的电流为0.2A。
2、等效电路见解析；（1）①3.8V，2.2V；②0.2A，0.2A；（2）0.28A，0.32A；（3）6V
【详解】
解：（1）由电路图可知，当只闭合S2和S4时，L1和L2串联，电压表测L1两端电压，电流表A1和A2测串联电路中的电流。等效电路如下图1：
电压表的示数为3.8V，即L1两端的电压U1＝3.8V，由串联电路的总电压等于各用电器两端的电压之和可得，L2两端的电压
②根据串联电路的电流处处相等的特点可知：通过L1和L2的电流相等为0.2A；
（2）由电路图可知，当只闭合S1和S3时，L1和L2并联，电流表A1测L1的电流，A2测干路电流；等效电路如图2：
电流表A1示数0.28A，即通过L1的电流I1＝0.28A，电流表A2的示数0.6A，即干路电流I＝0.6A，由并联电路中干路电流等于各支路电流之和可得，通过L2的电流
（3）由电路图可知，同时闭合S2、S3、S4，只有L1接入电路，电压表测电源电压；等效电路如图3：
电压表示数为6V。
答：（1）L1和L2两端的电压分别为3.8V、2.2V；通过L1和L2的电流都是0.2A；
（2）当只闭合S1和S3时，灯L1和L2通过的电流分别为0.28A和0.32A；
（3）同时闭合S2、S3、S4，电压表的示数为6V。
3、1A；0.2A；0.4A
【详解】
解：由电路图知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2和L3的电流，电流表A3测流过灯L1和L2的电流，令流过灯泡L1、L2与L3中的电流分别是I1、I2与I3。由并联电路的特点知有
I1+I2+I3=1.6A①
I1+I2=1.2A②
I2+I3=0.6A③
联立①②③解得
I1=1A，I2=0.2A，I3=0.4A
答：通过灯泡L1、L2和L3中的电流分别是1A、0.2A、0.4A。
4、（1）0A， 1A；（2）3A；（3）两灯泡不发光，三电流表无示数，会烧坏电源
【详解】
解：（1）由电路图可知，当S1闭合、S2和S3都断开时，L1与L2组成串联电路，电流表A1断路，A2测电路电流，因串联电路电流处处相等，故
I1=I2=1A
即电流表A2的示数为1A；A1断路，因此电流表A1的示数为0A。
（2）当S2和S3闭合、S1断开时，L1与L2并联，A2测L2电流I'2，A1测干路电流，并联电路中干路上的电流等各支路上的电流之和，因此通过灯泡L1的电流为
I'1=I﹣I'2=4.5A﹣1.5A=3A
（3）如果将S1、S2和S3同时闭合，电源两极被一根导线直接相连，造成电源短路，会损坏电源。
答：（1）当S1闭合、S2和S3都断开时，电流表A1的示数为0A，电流表A2的示数为1A；
（2）当S2和S3闭合、S1断开时，通过灯泡L1的电流为3A；
（3）若将将S1、S2和S3同时闭合，则两灯泡不发光，三电流表无示数，会烧坏电源。
