2021-2022学年度人教版物理九年级全册第十九章生活用电综合测试练习题（Word版含答案）

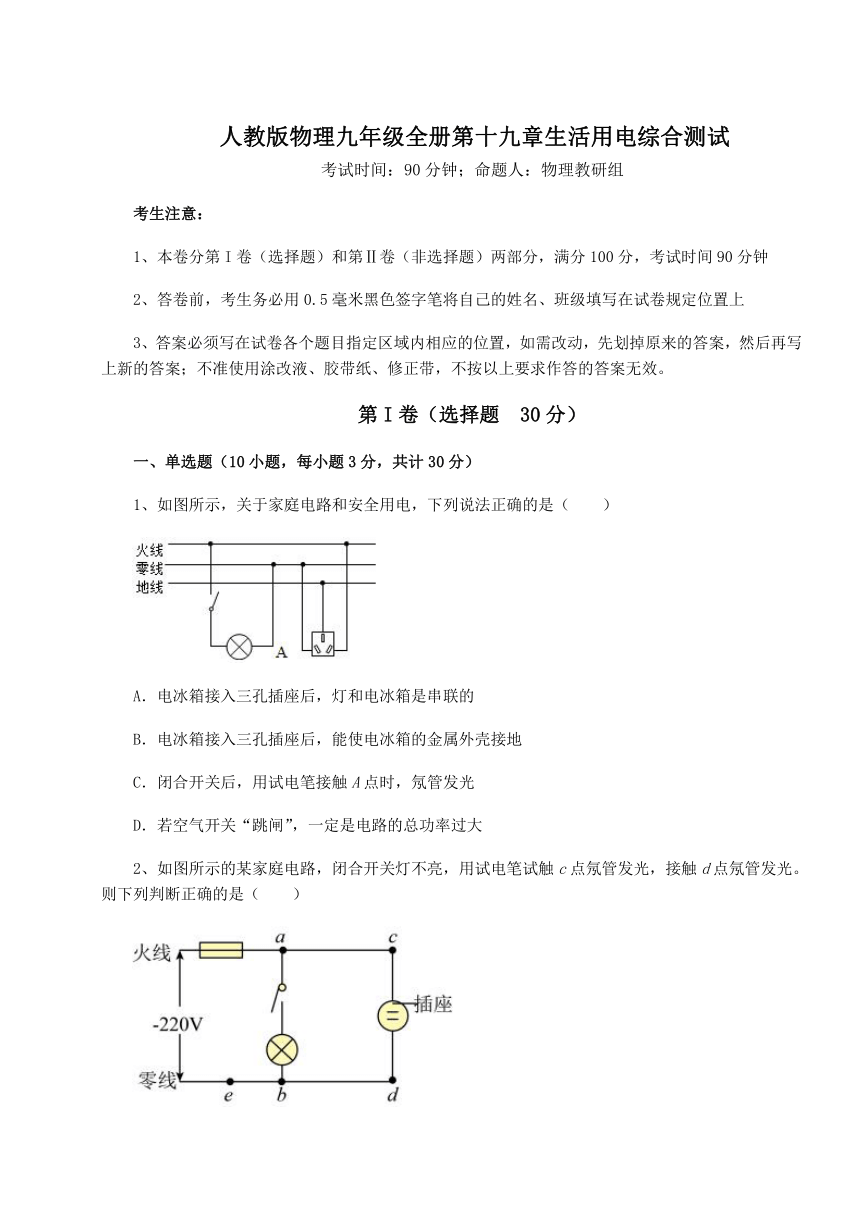

人教版物理九年级全册第十九章生活用电综合测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
2、如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）

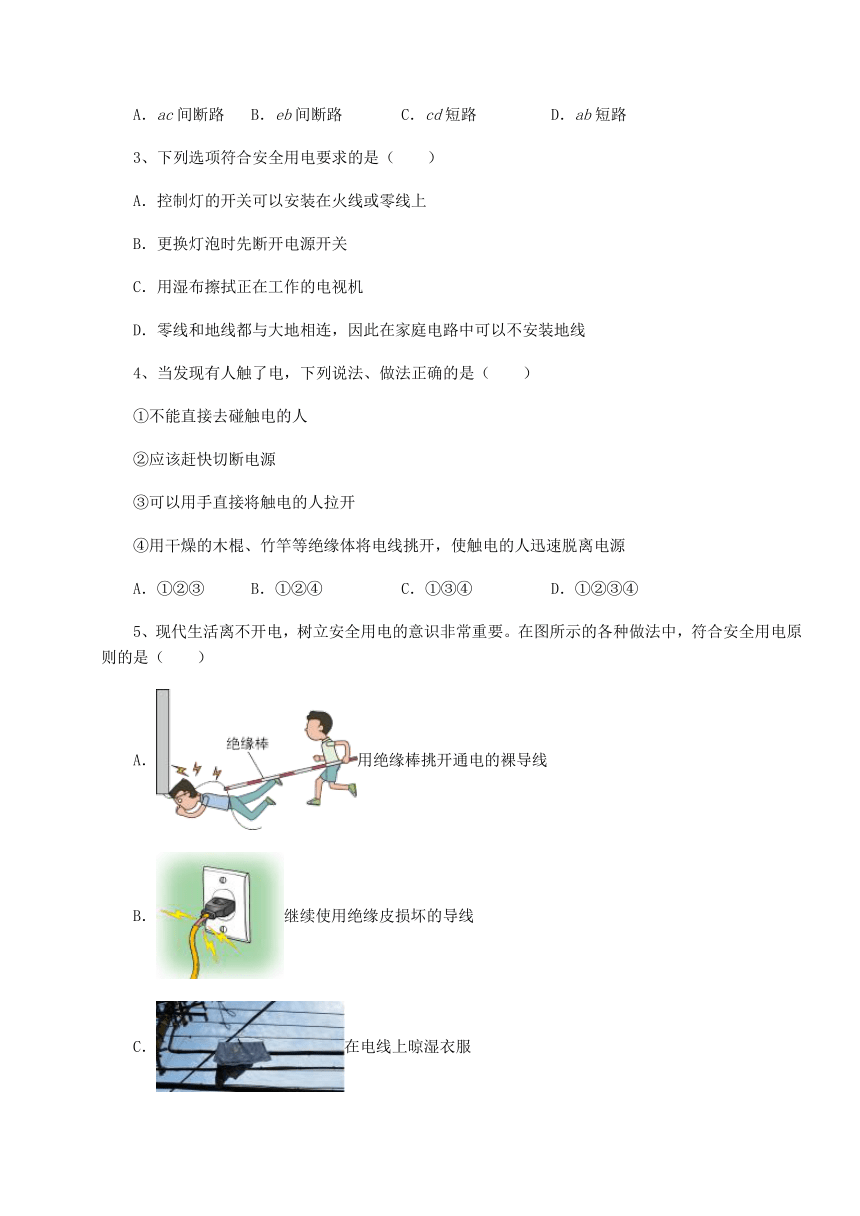

A．ac间断路 B．eb间断路 C．cd短路 D．ab短路
3、下列选项符合安全用电要求的是（　　）
A．控制灯的开关可以安装在火线或零线上
B．更换灯泡时先断开电源开关
C．用湿布擦拭正在工作的电视机
D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线
4、当发现有人触了电，下列说法、做法正确的是（　　）
①不能直接去碰触电的人
②应该赶快切断电源
③可以用手直接将触电的人拉开
④用干燥的木棍、竹竿等绝缘体将电线挑开，使触电的人迅速脱离电源
A．①②③ B．①②④ C．①③④ D．①②③④
5、现代生活离不开电，树立安全用电的意识非常重要。在图所示的各种做法中，符合安全用电原则的是（　　）
A．用绝缘棒挑开通电的裸导线
B．继续使用绝缘皮损坏的导线
C．在电线上晾湿衣服

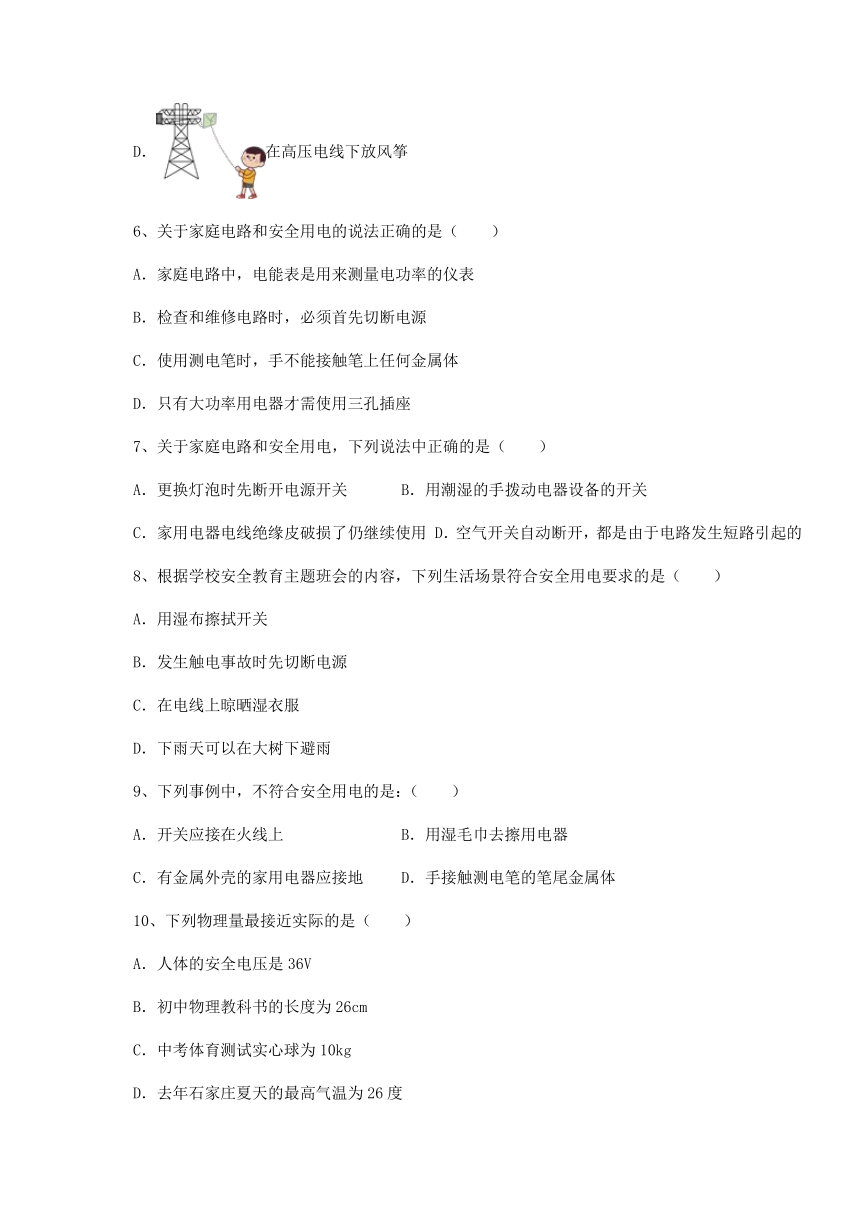

D．在高压电线下放风筝
6、关于家庭电路和安全用电的说法正确的是（　　）
A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座
7、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
8、根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（　　）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．下雨天可以在大树下避雨
9、下列事例中，不符合安全用电的是：（　　）
A．开关应接在火线上 B．用湿毛巾去擦用电器
C．有金属外壳的家用电器应接地 D．手接触测电笔的笔尾金属体
10、下列物理量最接近实际的是（　　）
A．人体的安全电压是36V
B．初中物理教科书的长度为26cm
C．中考体育测试实心球为10kg
D．去年石家庄夏天的最高气温为26度

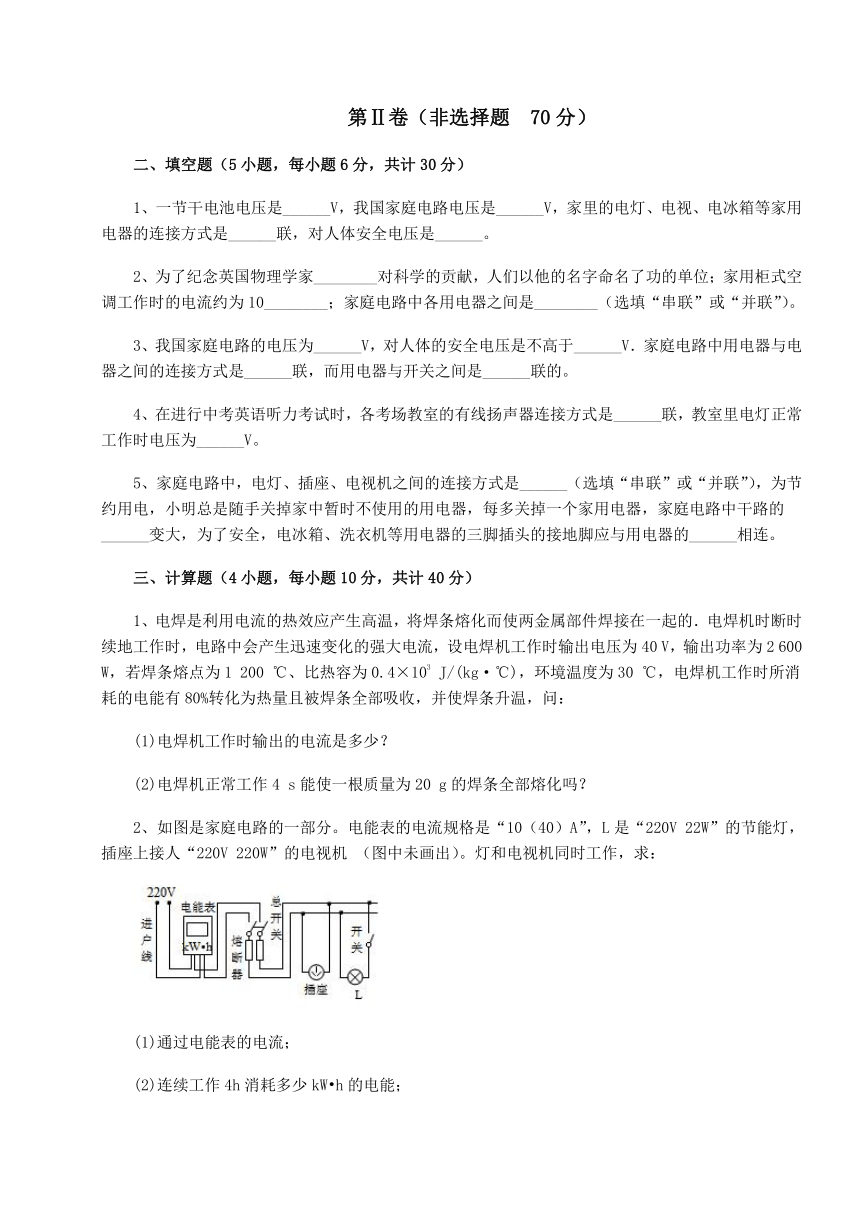

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、一节干电池电压是______V，我国家庭电路电压是______V，家里的电灯、电视、电冰箱等家用电器的连接方式是______联，对人体安全电压是______。
2、为了纪念英国物理学家________对科学的贡献，人们以他的名字命名了功的单位；家用柜式空调工作时的电流约为10________；家庭电路中各用电器之间是________（选填“串联”或“并联”）。
3、我国家庭电路的电压为______V，对人体的安全电压是不高于______V．家庭电路中用电器与电器之间的连接方式是______联，而用电器与开关之间是______联的。
4、在进行中考英语听力考试时，各考场教室的有线扬声器连接方式是______联，教室里电灯正常工作时电压为______V。
5、家庭电路中，电灯、插座、电视机之间的连接方式是______（选填“串联”或“并联”），为节约用电，小明总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家庭电路中干路的______变大，为了安全，电冰箱、洗衣机等用电器的三脚插头的接地脚应与用电器的______相连。
三、计算题（4小题，每小题10分，共计40分）
1、电焊是利用电流的热效应产生高温，将焊条熔化而使两金属部件焊接在一起的．电焊机时断时续地工作时，电路中会产生迅速变化的强大电流，设电焊机工作时输出电压为40 V，输出功率为2 600 W，若焊条熔点为1 200 ℃、比热容为0.4×103 J/(kg·℃)，环境温度为30 ℃，电焊机工作时所消耗的电能有80%转化为热量且被焊条全部吸收，并使焊条升温，问：
(1)电焊机工作时输出的电流是多少？
(2)电焊机正常工作4 s能使一根质量为20 g的焊条全部熔化吗？
2、如图是家庭电路的一部分。电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接人“220V 220W”的电视机 （图中未画出）。灯和电视机同时工作，求：
(1)通过电能表的电流；
(2)连续工作4h消耗多少kW h的电能；

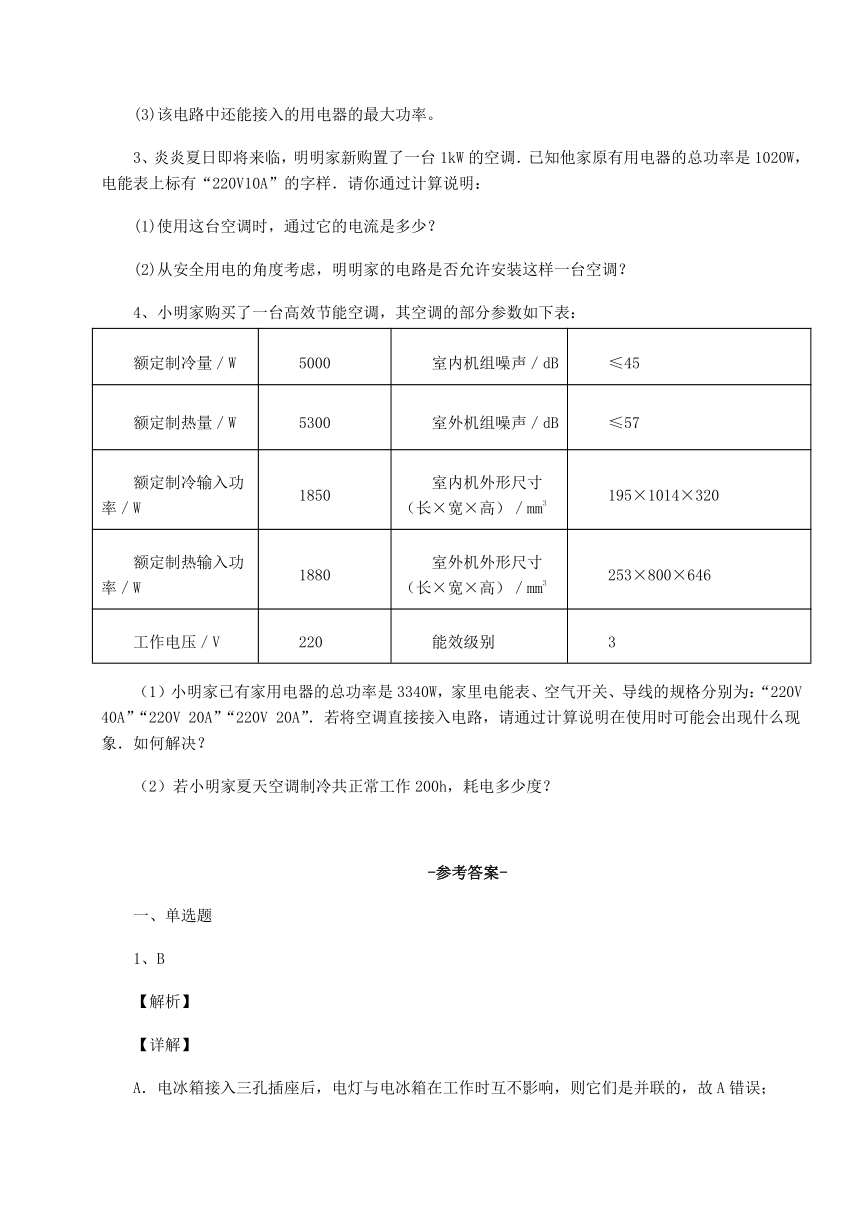

(3)该电路中还能接入的用电器的最大功率。
3、炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
4、小明家购买了一台高效节能空调，其空调的部分参数如下表：
额定制冷量／W 5000 室内机组噪声／dB ≤45
额定制热量／W 5300 室外机组噪声／dB ≤57
额定制冷输入功率／W 1850 室内机外形尺寸（长×宽×高）／mm3 195×1014×320
额定制热输入功率／W 1880 室外机外形尺寸（长×宽×高）／mm3 253×800×646
工作电压／V 220 能效级别 3
（1）小明家已有家用电器的总功率是3340W，家里电能表、空气开关、导线的规格分别为：“220V 40A”“220V 20A”“220V 20A”．若将空调直接接入电路，请通过计算说明在使用时可能会出现什么现象．如何解决？
（2）若小明家夏天空调制冷共正常工作200h，耗电多少度？
-参考答案-
一、单选题
1、B
【解析】
【详解】
A．电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故A错误；
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故B正确；
C．闭合开关后，用试电笔接触A点时，因A点与零线相连，所以氖管不会发光；故C错误；
D．空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故D错误。
故选B。
2、B
【解析】
【详解】
A．用试电笔接触c点氖管发光，说明c点与火线没有断开，因此ac间没有断路，故A错误；
B．测电笔接触d点氖管发光，说明d点与火线相连，虽然c点与火线没有断开，但插座处没有用电器，不能与c处的火线相连，因此d点通过灯泡与火线相连；又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路，B正确；
CD．若cd短路或ab短路，则火线和零线相连发生电源短路，电路中电流过大将保险丝烧断，此时试电笔试触c点和d点氖管都不发光，故CD错误。
故选B。
3、B
【解析】
【详解】
A．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡，容易引发触电事故，故B符合题意；
C．用湿布擦拭正在工作的电视机，可能会因湿布导电引发触电事故，故C不符合题意；
D．零线与大地相连，不安装地线，当零线断路时，会发生触电事故，家庭电路中必须要安装地线，故D不符合题意。
故选B。
4、B
【解析】
【详解】
①因为人体是导体，如果直接去碰触电的人，电流会同时经过两个人，导致都触电；故①正确；
②触电时间越长越危险，所以如果有人触电，应该赶快切断电源，也便于施救；故②正确；
③因为人体是导体，如果直接去碰触电的人，电流会同时经过两个人，导致都触电，所以不可以用手直接将触电的人拉开，故③错误；
④干燥的木棍、竹竿等绝缘体不容易导电，避免在施救的过程施救者也出现触电。让触电人脱离电源可以减少伤害。故④正确。
综合上述分析，故ACD错误，B正确。
故选B。
5、A
【解析】
【详解】
A．绝缘棒是绝缘体，不导电，所以用绝缘棒挑开通电的裸导线人是安全的，故A符合题意；
B．绝缘皮能够防止人接触电线而引发的触电危险，因此不能使用绝缘皮损坏的导线，故B不符合题意；
C．水是导体，在电线上晾湿衣服，容易通过水这种导体触电，故C不符合题意；
D．高压线的电压很高，对于高压输电设备，人应不靠近，更不能接触，人在高压线下放风筝易发生高压触电事故，故D不符合题意。
故选A。
6、B
【解析】
【详解】
A．电能表是用来测量用电器消耗电能读数的仪表，故A错误；
B．检修电路时，首先切断电源，再维修，此时的用电器是不带电的，这样更安全，故B正确；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，这样才能构成通路，使氖管发光，故C错误；
D．带金属外壳的用电器必须使用三孔插座，可以防止外壳带电而发生的触电事故，故D错误。
故选B。
7、A
【解析】
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
8、B
【解析】
【详解】
A．湿布能导电，所以不能使用湿布擦拭开关，以防引起触电，故A不符合题意；
B．发生触电事故，触电时间越长越危险，如果直接施救，很可能导致施救人员也发生触电 ，所以切断电源是首先要做的，故B符合题意；
C．由于湿衣服是导体，在电线上晾衣服很容易造成触电事故，故C不符合题意；
D．下雨尤其是雷雨时，空气潮湿，大树也会成为良好的导体，容易导电，站在树下有触电危险，故D不符合题意。
故选B。
9、B
【解析】
【详解】
A．控制家用电器的开关应安装在火线上，这样，断开开关时，用电器不带电，故A正确，不符合题意；
B．湿毛巾容易导电，不能用湿毛巾擦用电器，可能会因湿手、湿抹布导电而发生触电事故，故B错误，符合题意；
C．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故C正确，不符合题意；
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔尾金属体，不能碰到笔尖，防止发生触电，故D正确，不符合题意。
故选B。
10、B
【解析】
【详解】
A．人体的安全电压是不高于36V，故A不符合题意；
B．初中物理教科书的长度约为26cm，故B符合题意；
C．中考体育测试实心球为2kg左右，故C不符合题意；
D．石家庄夏天的最高气温在30以上，故D不符合题意。
故选B。
二、填空题
1、1.5 220 并 不高于36V
【详解】
[1]一节干电池的电压为1.5伏。指的是电池正、负极材料在化学反应过程中产生的电位差，标准电池的标准电压是1.5V。
[2]我国家庭电路使用的是频率为50Hz的交流电，其标准电压为220V。
[3]家里的电灯、电视、电冰箱等家用电器在工作时互不影响，且能够独立工作，所以它们是并联的。
[4]经验表明：只有不高于36V的电压对人体才是安全的。
2、焦耳 A 并联
【详解】
[1]人们为了纪念焦耳在物理学上的巨大贡献，以焦耳的名字命名了功和能量的单位。
[2]家用柜式空调工作时功率大约两千多瓦，家庭电路电压220V，根据P=UI可知家用柜式空调工作时通过的电流约为10A。
[3]家庭电路中各用电器都可以单独工作，互不影响，所以它们是并联的。
3、220 36 并 串
【详解】
[1]在我国，家庭电路的电压为220V。
[2]大量经验和事实表明，不高于36V的电压对人体是安全的。
[3]家中电视机、电冰箱、电灯等用电器是互不影响的，所以它们之间的连接方式是并联的，但用电器的开关需要控制用电器，所以开关与用电器串联。
4、并 220
【详解】
[1]在进行英语听力考试时，考场内各教室的有线扬声器的连接方式是并联，原因是它们能独立工作，互不影响。
[2]家庭电路中电压是220V，家用电器的额定电压是220V；电灯正常工作时的电压为220V。
5、并联 电阻 外壳
【详解】
[1]家庭电路中，电灯、插座、电视机之间互不影响，都能独立工作，其连接方式是并联。
[2]家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大。
[3]为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
三、计算题
1、 (1)65 A；(2)焊条不会全部熔化．
【解析】
【详解】
(1) 由P=UI可得，电焊机工作时的电流： ;(2)
【点睛】
本题考查了学生对电功率公式、吸热公式、电功公式的掌握和运用，还涉及到电焊机工作时对环境的影响，反应了物理与生活的密切联系，体现了“学是为了用”的教学思想
2、 (1)1.1A；(2)0.968kW h；(3)8558W
【分析】
(1)当灯和电视机工作时，总功率是它们的功率之和。由P=IU计算可得。
(2)电灯和电视机连续工作4h，由W=Pt求出电灯和电视机消耗的电功。
(3)由电能表电流规格可知正常工作的电流，由P=UI求出最大功率，减去灯和电视机的功率就是还能接入的用电器的最大功率。
【详解】
解：(1)灯和电视机同时工作电路中的总功率
P总=P灯+P电视机=22W+220W=242W
由P=IU得
(2)由题意得
W=P总t=0.242kW×4h=1.08kW h=0.968kW h
(3)由电能表电流规格可知正常工作的电流Imax=40A，最大功率
Pmax=UImax=220V×40A=8800W
P′=Pmax﹣P总═8800W﹣242W=8558W
答：(1)通过电能表的电流为1.1A；(2)连续工作4h消耗0.968kW h的电能；(3)该电路中还能接入的用电器的最大功率是8558W。
3、 (1) 4.55 A；(2)允许．
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
4、 (1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．(2)370．
【详解】
(1)用电器的总功率:
由得，若所有电器同时使用，总电流:
超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．
(2)由得空调消耗的电能：
答：(1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．
(2)若小明家夏天空调制冷共正常工作200h，耗电370度．
