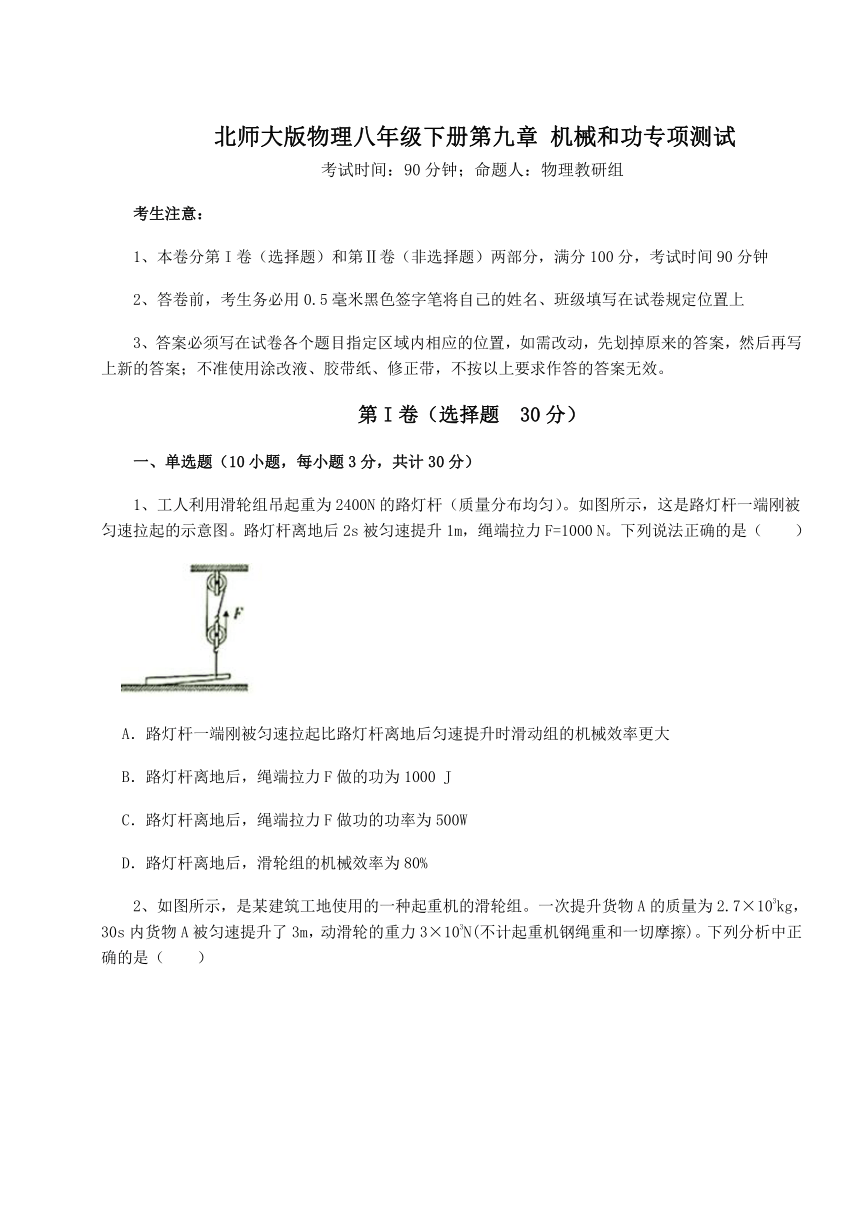

北师大版物理八年级下册第九章 机械和功专项测试
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、工人利用滑轮组吊起重为2400N的路灯杆(质量分布均匀)。如图所示,这是路灯杆一端刚被匀速拉起的示意图。路灯杆离地后2s被匀速提升1m,绳端拉力F=1000 N。下列说法正确的是(  )
A.路灯杆一端刚被匀速拉起比路灯杆离地后匀速提升时滑动组的机械效率更大
B.路灯杆离地后,绳端拉力F做的功为1000 J
C.路灯杆离地后,绳端拉力F做功的功率为500W
D.路灯杆离地后,滑轮组的机械效率为80%

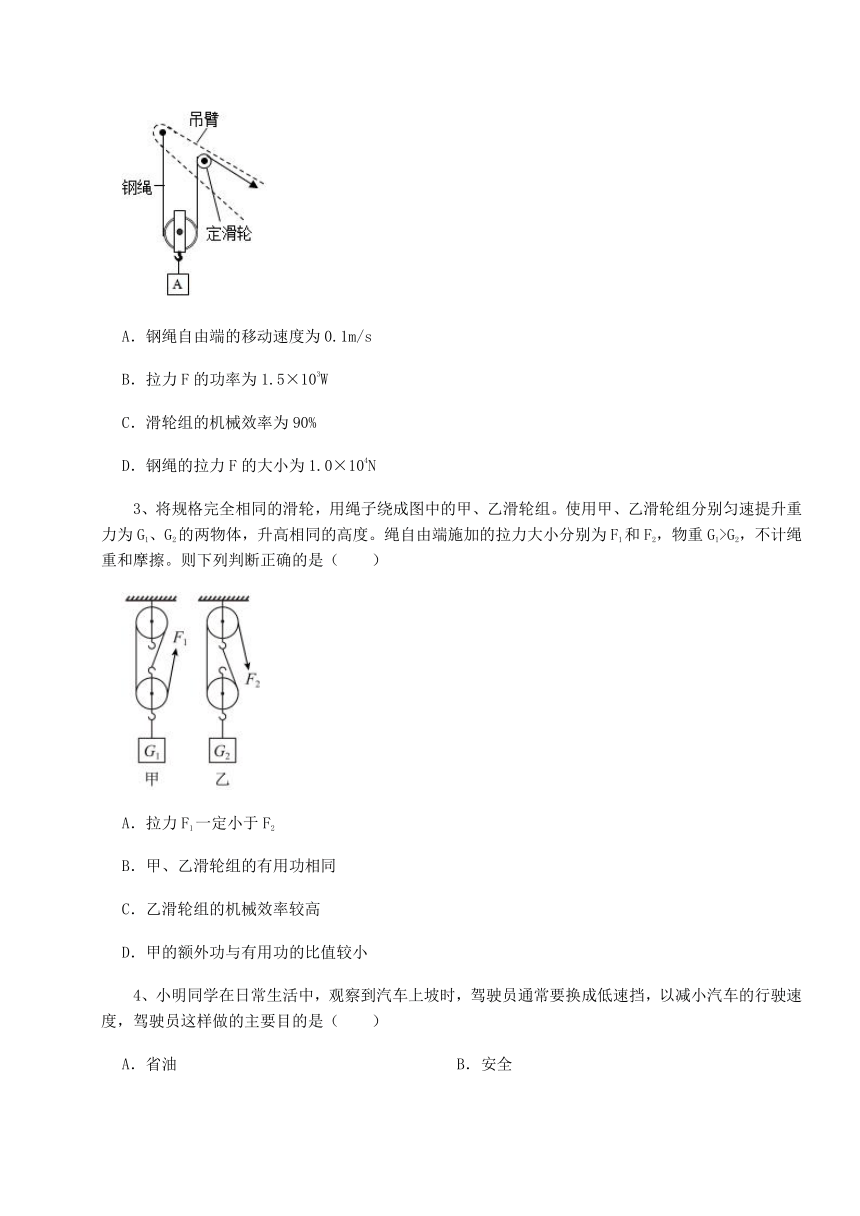

2、如图所示,是某建筑工地使用的一种起重机的滑轮组。一次提升货物A的质量为2.7×103kg,30s内货物A被匀速提升了3m,动滑轮的重力3×103N(不计起重机钢绳重和一切摩擦)。下列分析中正确的是(  )
A.钢绳自由端的移动速度为0.1m/s
B.拉力F的功率为1.5×103W
C.滑轮组的机械效率为90%
D.钢绳的拉力F的大小为1.0×104N
3、将规格完全相同的滑轮,用绳子绕成图中的甲、乙滑轮组。使用甲、乙滑轮组分别匀速提升重力为G1、G2的两物体,升高相同的高度。绳自由端施加的拉力大小分别为F1和F2,物重G1>G2,不计绳重和摩擦。则下列判断正确的是(  )
A.拉力F1一定小于F2
B.甲、乙滑轮组的有用功相同
C.乙滑轮组的机械效率较高
D.甲的额外功与有用功的比值较小
4、小明同学在日常生活中,观察到汽车上坡时,驾驶员通常要换成低速挡,以减小汽车的行驶速度,驾驶员这样做的主要目的是(  )
A.省油 B.安全
C.增大热机效率 D.增大爬坡的牵引力

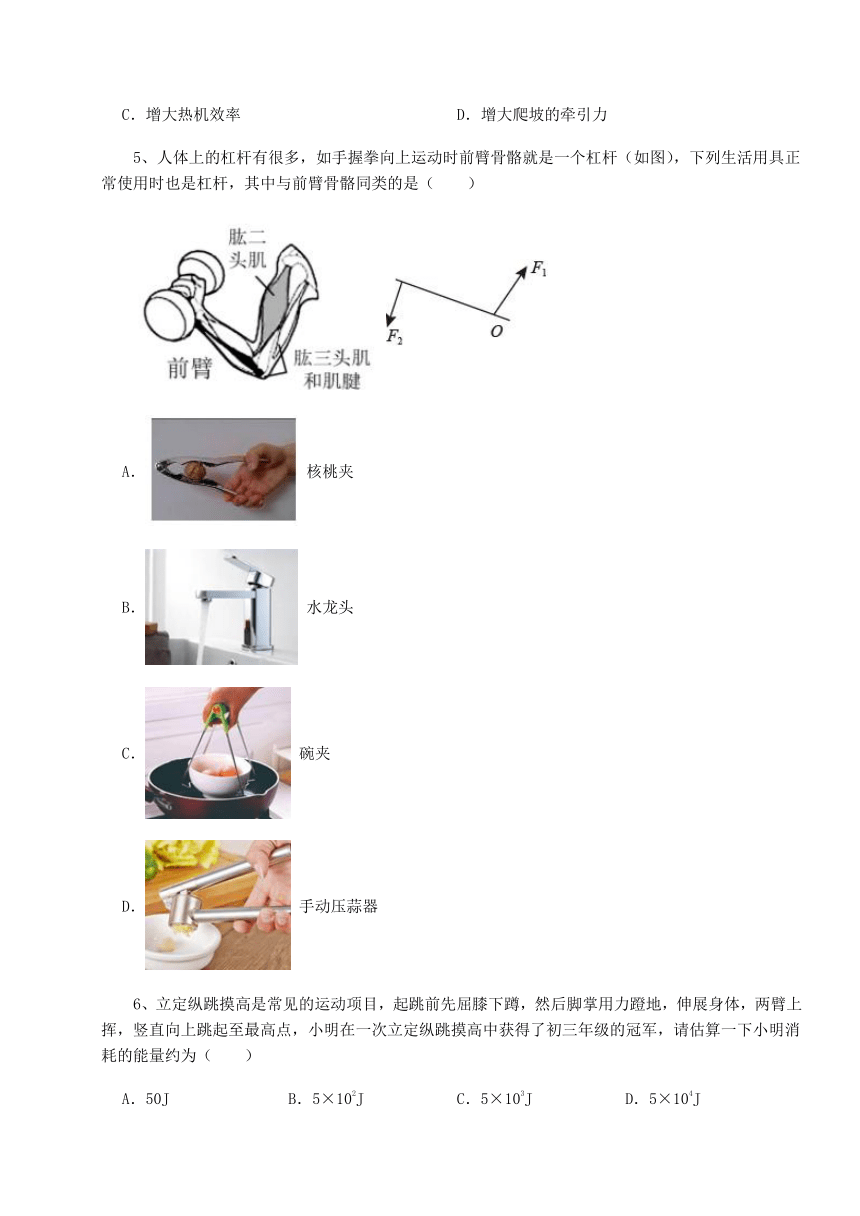

5、人体上的杠杆有很多,如手握拳向上运动时前臂骨骼就是一个杠杆(如图),下列生活用具正常使用时也是杠杆,其中与前臂骨骼同类的是(  )
A. 核桃夹
B. 水龙头
C. 碗夹
D. 手动压蒜器
6、立定纵跳摸高是常见的运动项目,起跳前先屈膝下蹲,然后脚掌用力蹬地,伸展身体,两臂上挥,竖直向上跳起至最高点,小明在一次立定纵跳摸高中获得了初三年级的冠军,请估算一下小明消耗的能量约为(  )
A.50J B.5×102J C.5×103J D.5×104J

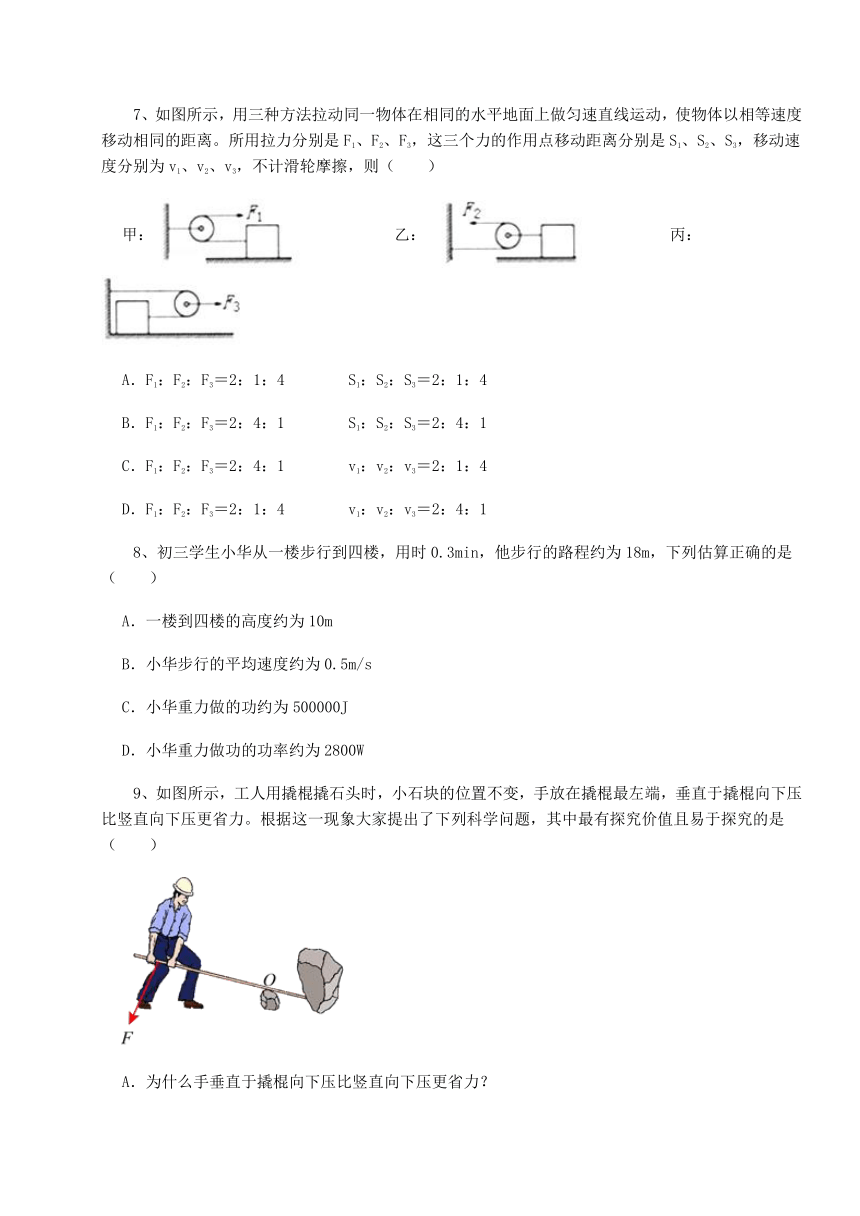

7、如图所示,用三种方法拉动同一物体在相同的水平地面上做匀速直线运动,使物体以相等速度移动相同的距离。所用拉力分别是F1、F2、F3,这三个力的作用点移动距离分别是S1、S2、S3,移动速度分别为v1、v2、v3,不计滑轮摩擦,则(  )
甲: 乙: 丙:
A.F1:F2:F3=2:1:4 S1:S2:S3=2:1:4
B.F1:F2:F3=2:4:1 S1:S2:S3=2:4:1
C.F1:F2:F3=2:4:1 v1:v2:v3=2:1:4
D.F1:F2:F3=2:1:4 v1:v2:v3=2:4:1
8、初三学生小华从一楼步行到四楼,用时0.3min,他步行的路程约为18m,下列估算正确的是(  )
A.一楼到四楼的高度约为10m
B.小华步行的平均速度约为0.5m/s
C.小华重力做的功约为500000J
D.小华重力做功的功率约为2800W
9、如图所示,工人用撬棍撬石头时,小石块的位置不变,手放在撬棍最左端,垂直于撬棍向下压比竖直向下压更省力。根据这一现象大家提出了下列科学问题,其中最有探究价值且易于探究的是(  )
A.为什么手垂直于撬棍向下压比竖直向下压更省力?
B.杠杆平衡时,动力、动力臂、阻力、阻力臂有什么关系?
C.当动力和动力臂一定时,阻力和阻力臂有什么关系?
D.当阻力和阻力臂一定时,动力和动力臂有什么关系?

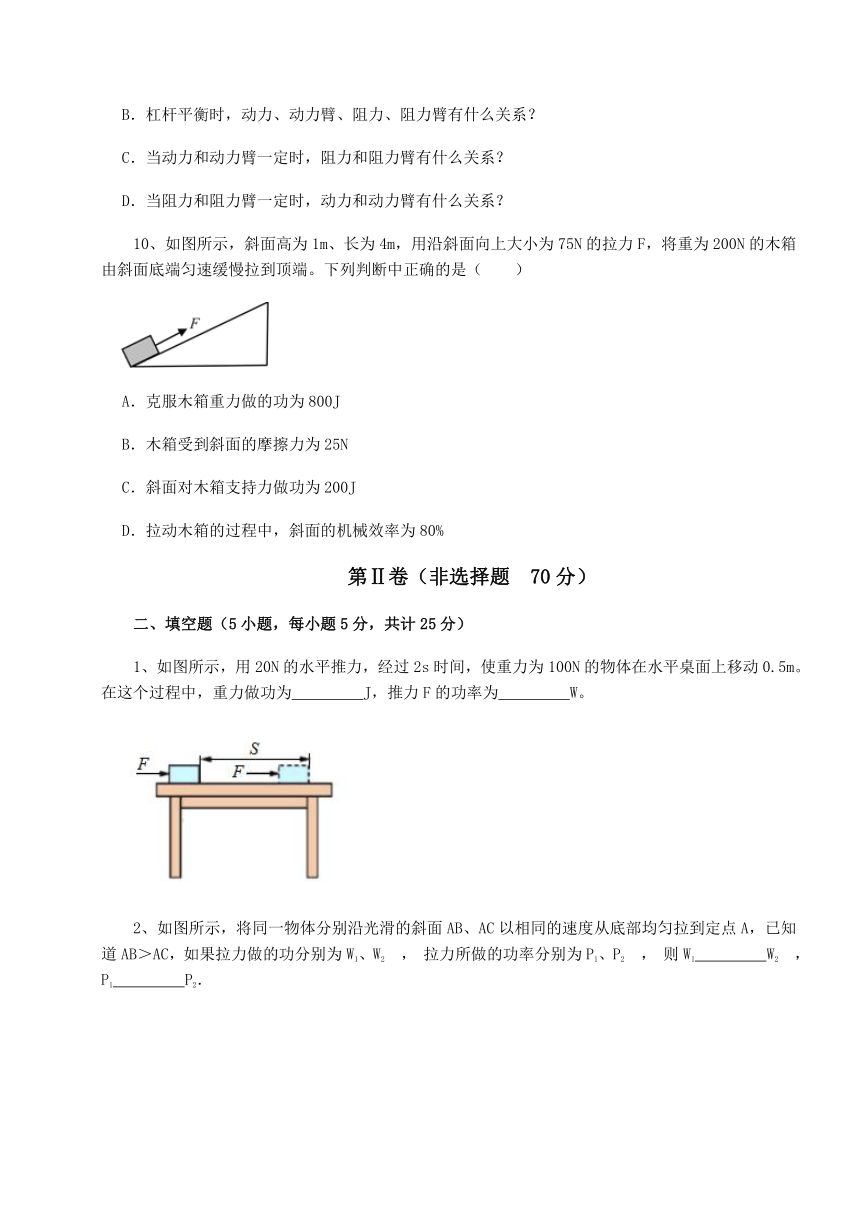

10、如图所示,斜面高为1m、长为4m,用沿斜面向上大小为75N的拉力F,将重为200N的木箱由斜面底端匀速缓慢拉到顶端。下列判断中正确的是(  )
A.克服木箱重力做的功为800J
B.木箱受到斜面的摩擦力为25N
C.斜面对木箱支持力做功为200J
D.拉动木箱的过程中,斜面的机械效率为80%
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题5分,共计25分)
1、如图所示,用20N的水平推力,经过2s时间,使重力为100N的物体在水平桌面上移动0.5m。在这个过程中,重力做功为   J,推力F的功率为   W。
2、如图所示,将同一物体分别沿光滑的斜面AB、AC以相同的速度从底部均匀拉到定点A,已知道AB>AC,如果拉力做的功分别为W1、W2 , 拉力所做的功率分别为P1、P2 , 则W1   W2 , P1   P2.
3、学校每周都要举行一次升国旗仪式。你认为旗杆顶端安装的滑轮是   滑轮,使用旗杆顶端的滑轮   (选填“能”或“不能”)省力。
4、如图甲所示,这是集自动清扫技术和人工智能设计于一体的地面清扫机器人,通过电动机旋转产生高速气流,将灰尘、杂物吸入集尘盒。机器人扫地时所受阻力f与速度v的关系图像如图乙所示。若该机器人在1min内沿直线匀速清扫地面的距离为12m,则机器人在清扫过程中动力所做的功为   J;若机器人以0.4m/s的速度匀速直线清扫,则机器人的动力做功的功率为   W。
5、如图是一浮式起重机。滑轮和挂钩共重200N,现吊着重为5000N的物体静止在空中时,钢丝绳的拉力是   ;若以2m/s的速度匀速上升时,钢丝绳的拉力是   。若加速上升时,钢丝绳的拉力将   (填“变大”、“不变”或“变小”)
三、计算题(3小题,每小题7分,共计21分)
1、如图所示,一款新型无人驾驶电动汽车,总质量为1.5×103kg,在性能测试中,沿平直的公路匀速行驶,行驶过程中汽车受到的阻力为总重力的0.1倍,(g取10N/kg)求:

(1)汽车匀速行驶的速度;
(2)汽车受到的牵引力;
(3)此过程中汽车牵引力所做的功和做功功率。
2、如图所示是一款电动自行车,质量为30 kg,轮胎与地面的接触的总面积为50 cm2,电动车的牵引力的最大功率为210W,质量为50kg的小明在平直的街道上骑着电动自行车去购物,小明骑车过程中通过的距离随时间变化的图像如乙图所示,已知小明在BC段骑行时牵引力的功率最大,且BC段的速度为AB段的2倍。求:
(1)电动自行车在水平路面行驶时,对地面的压强是多少
(2)电动自行车的在BC段受到的阻力是多少
3、在长吉城际铁路上,有一列车以198km/h的速度匀速行驶了5min,若该车受到的牵引力为 ,求在这段时间内:
(1)牵引力做了多少功
(2)牵引力做功的功率是多少
四、实验探究(2小题,每小题12分,共计24分)
1、如图,小明利用身边的物品来探究杠杆的平衡条件,他所选择的器材有:铅笔、橡皮若干(每块橡皮质量为10g)、细线、刻度尺等。
(1)他将细线大致系在铅笔的中部位置,铅笔静止后如图甲所示,若想调节铅笔水平平衡,她应将细线向   (选填“左”或“右”)移动.实验前调节铅笔水平平衡可以消除铅笔重力对实验的影响,在实验测量时保持铅笔水平平衡还有一个好处是:   ;
(2)调节杠杆水平平衡后,他用细线绑定数量不等的橡皮挂在杠杆支点两侧,如图乙所示,做了几次实验后将数据记录在下表,则表中漏填的数据为   N,同桌的小亮按现有方案得出如下结论:“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”,这个结论与杠杆平衡条件   (选填“相符”或“不相符”),为了进一步完善实验,得出普遍规律,接下来的做法应该是   (填序号)。
A.改变力的大小 B.改变力的方向 C.改变力的作用点
次数 动力F1/N 动力臂L1/m 阻力F2/N 阻力臂L2/m
1 0.1 0.02 0.2 0.01
2 0.1 0.04   0.02
3 0.2 0.04 0.1 0.08
(3)若在实验过程中,铅笔水平平衡后(如图乙),小明不小心将前端细长的铅笔芯弄断了(如图丙),她立刻将铅笔稳住,并将铅笔芯放到右端细线处固定(如图丁),则松手后铅笔_______。
A.左端下沉 B.右端下沉 C.仍然水平平衡
2、在探究杠杆平衡条件的实验中:
(1)实验前没挂钩码时,发现杠杆右端高,要使杠杆在水平位置平衡,应将杠杆左端的螺母向   调节,使杠杆在水平位置平衛,其主要目的是   ;
(2)如图甲,在杠杆的左边A处挂四个相同的码。要使杠杆在水平位置平衛,应在杠杆右端B处挂同样钩码   个。
(3)如图乙,用弹簧测力计在C处竖直向上拉。当弹簧测力计逐新向右候斜时。要使杠杆仍在水平位置平衡,则弹簧测力计的示数将   (填“变大”、“变小”或“不变”)其原因是   。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A.路灯杆一端刚被匀速拉起时滑动组对路灯杆的拉力小于路灯杆离地后滑动组路灯杆的拉力,即路灯杆一端刚被匀速拉起时滑动组对路灯杆做的有用功小于路灯杆离地后滑动组对路灯杆做的有用功,而额外功不变,由
得路灯杆一端刚被匀速拉起比路灯杆离地后匀速提升时滑动组的机械效率小,A不符合题意;
B.由图可知承担物重的绳子段数n=3,路灯杆离地后被匀速提升1m,则绳子自由端移动距离为s=3h=3×1m=3m
绳端拉力F做的功为W总=Fs=1000N×3m=3000J
B不符合题意;
C.路灯杆离地后,绳端拉力F做功的功率为
C不符合题意;
D.路灯杆离地后,所做有用功为W有=Gh=2400N×1m=2400J
滑轮组的机械效率为
D符合题意。
故答案为:D。
【分析】根据力和距离的乘积计算功的大小,功和时间的比值计算功率;有用功和总功的比值计算机械效率。
2、【答案】C
【解析】【解答】A.由图可知,承担物重的绳子段数 ,绳子移动距离
绳子自由端移动速度
A不符合题意;
BD.货物A的重力为
钢绳的拉力F的大小是
拉力F做功
拉力F的功率为 ,BD不符合题意;
C.滑轮组做的有用功是
滑轮组的机械效率为 ,C符合题意。
故答案为:C。
【分析】根据路程和时间的比值计算速度,结合绳子股数计算拉力的速度;根据物体的重力和高度的乘积计算有用功,拉力和移动的距离的乘积计算总功,功和手机端比值计算功率;有用功和总的比值计算机械效率;
3、【答案】D
【解析】【解答】A.由题意可知,拉力F1 F2分别为,
物重G1>G2,拉力F1不一定小于F2,A项错误;
B.物重G1>G2,升高相同的高度,则,
则甲滑轮组的有用功大于乙滑轮组有用功,即
B项错误;
C.不计绳重和摩擦,甲、乙滑轮组中动滑轮重力相同,升高相同的高度,则,
则额外功相同,即
甲、乙滑轮组所做额外功相同,而甲滑轮组的有用功大于乙滑轮组有用功,所以甲滑轮组的机械效率大于乙滑轮组机械效率,即甲滑轮组的机械效率较高,C项错误;
D.甲、乙滑轮组所做额外功相同,而甲滑轮组的有用功大于乙滑轮组有用功,所以甲的额外功与有用功的比值较小,D项正确。
故答案为:D。
【分析】滑轮组绳子的拉力和物体重力、动滑轮重力和绳子股数有关;根据物体的重力和高度的乘积,计算有用功;有用功越大,额外功相同时,机械效率越大。
4、【答案】D
【解析】【解答】汽车功率恒定的情况下,由P=Fv可知,降低汽车速度,可提高爬坡的牵引力,因此观察到汽车上坡时,驾驶员通常要换成低速挡,以减小汽车的行驶速度,D符合题意。
故答案为:D。
【分析】由P=Fv可知,降低汽车速度,可提高爬坡的牵引力。
5、【答案】C
【解析】【解答】ABD.易知,原题的图中,动力臂小于阻力臂,为费力杠杆。核桃夹、水龙头、手动压蒜器使用时,动力臂都大于阻力臂时,为省力杠杆,ABD不符合题意;
C.碗夹在使用时,动力臂小于阻力臂,为费力杠杆,C符合题意。
故答案为:C。
【分析】动力臂大于阻力臂的杠杆为省力杠杆,省力杠杆可以省力,但是费距离,动力臂等于阻力臂的杠杆为等臂杠杆,动力臂小于阻力臂的杠杆为费力杠杆,费力杠杆可以省距离,但是费力。
6、【答案】B
【解析】【解答】人在跳起时消耗的能量可以用做功的多少计算,中学生的重力约500N,冠军跳起的高度约1m,做功为W=Gh=500N×1m=500J,B符合题意。
故答案为:B.
【分析】根据力和距离的乘积计算功的大小,也是消耗能量的多少。
7、【答案】D
【解析】【解答】由图可见,本题中三个滑轮都是克服摩擦力做功,假设物体与水平面的摩擦力f,物体移动的速度为v0,运动的时间为t,则对这三个图分析可得:(1)甲图:滑轮为定滑轮,因为定滑轮相当于一个等臂杠杆,不能省力,所以根据二力平衡,此时拉力F1=f;拉力的作用点移动的速度v1=v0,作用点移动的距离 。(2)乙图:滑轮为动滑轮,因为动滑轮相当于一个动力臂是阻力臂2倍的杠杆,省一半的力,所以根据二力平衡,此时拉力F2= f;但是费2倍的距离,拉力的作用点移动的速度v2=2v0,作用点移动的距离s2=2v0t。(3)丙图:滑轮为动滑轮,拉力的作用点在动滑轮的轴上,因此是个费力杠杆,费2倍的力,省2倍的距离,因此F3=2f,拉力的作用点移动的速度V3= v0,作用点移动的距离S3= v0t。综上分析可知:①F1:F2:F3=f: f:2f=2:1:4;②v1:v2:v3=v0:2v0: V0=2:4:1;③s1:s2:s3=v0t:2v0t: v0t=2:4:1。
故答案为:D。
【分析】分析该滑轮组中与动滑轮接触的绳子的段数,分析拉力与阻力的大小关系和自由端移动距离与物体移动距离的关系,利用速度公式求解速度。
8、【答案】A
【解析】【解答】A.一层楼的高度大约3m多,所以一楼到四楼是三层的高度,约为10m,故A符合题意;
B.小华步行的平均速度 ,故B不符合题意;
C.小华的质量约是m=50kg,小华受的重力G=mg=50kg×10N/kg=500N,小华重力做的功W=Gh=500N×10m=5000J,故C不符合题意;
D.小华重力做功的功率约为 ,故D不符合题意。
故答案为:A
【分析】根据楼层高计算总高度,利用路程和时间的比值计算速度,根据重力和高度的乘积时间做功的多少,利用功和时间的比值计算功率。
9、【答案】D
【解析】【解答】A.为什么手垂直于撬棍向下压比竖直向下压更省力?只是针对现象提出问题,没有探究现象产生的本质,没有探究价值,A不符合题意;
B.探究四个因素有什么关系?实验室中是将杠杆至于水平位置,便于测量力臂,多次改变动力、阻力找出一般规律,属于不易于探究,B不符合题意;
CD.撬石头,阻力、阻力臂一定,改变动力和动力臂较容易该问题有价值且易于探究,而动力和动力臂一定,改变阻力和阻力臂较麻烦,C不符合题意,D符合题意。
故答案为:D。
【分析】杠杆平衡时,如果阻力和阻力臂固定,根据杠杆的平衡条件可得,如果动力臂越大,那么动力就越小,如果动力臂越小,动力就越大。
10、【答案】B
【解析】【解答】A.由题意知,木箱的重力G=200N,h=1m,则木箱克服重力做功W有用=Gh=200N×1m=200J
A不符合题意;
B.拉力F做的功W总=FL=75N×4m=300J
克服摩擦力做功W额=W总-W有用=300J-200J=100J
木箱受到斜面的摩擦力
B符合题意;
C.木箱移动方向与支持力方向垂直,没有在支持力的方向上移动距离,所以斜面的支持力做功为零,C不符合题意;
D.拉动木箱的过程中,斜面的机械效率为 ≈67%
D不符合题意。
故答案为:B。
【分析】用斜面提升物体,拉力作的功为总功,克服重力做的功为有用功,两者相除即为机械效率。
二、填空题
1、【答案】0;5
【解析】【解答】用水平推力使重力为100N的物体在水平桌面上移动0.5m,在这个过程中,物体在重力方向上没有移动一段距离,故重力不做功,为0J。
推力F做的功为W=Fs=20N×0.5m=10J
则功率为P= 5W
【分析】求解外力做功,利用外力大小乘以位移在力的方向上移动的距离即可,即W=Fs;利用外力做的功除以做功需要的时间即为功率。
2、【答案】=;<
【解析】【解答】(1)斜面AB倾斜角度小于AC,所以物体沿AB运动时拉力较小,即F1<F2;
(2)斜面光滑说明摩擦力为0,使用任何机械都不省功,所以拉力在两斜面上做功相同,即W1=W2.
(3)速度相同,物体沿AC运动时用的时间较少,根据公式 可知,做相同的功时,拉力沿AC运动时拉力做功的功率较大,即P1<P2.
【分析】斜面上无摩擦时,沿斜面运动的物体无额外功,则总功等于有用功;根据功和时间的比值计算功率。
3、【答案】定;不能
【解析】【解答】 旗杆顶端安装的滑轮用来改变力的方向,所以是定滑轮,定滑轮不能省力,只是改变力的方向。
故答案为:定;不能
【分析】根据现实生活中的应用,再根据定滑轮和动滑轮的特点来进行对比分析。
4、【答案】720;48
【解析】【解答】机器人匀速清扫时的速度
由图乙知,此时的机器人所受的阻力f=60N
而机器人的动力与阻力是一对平衡力,所以这个过程中,动力所做的功W=Fs=fs=60N×12m=720m
当机器人以0.4m/s的速度匀速清扫时,由图乙知,机器人所受的动力F=f1=120N
则机器人动力做功的功率P=Fv1=120N×0.4m/s=48J
【分析】先利用速度计算公式求得机器人匀速清扫时的速度,再根据机器人扫地时所受阻力与速度的关系图像得出阻力。同理,由根据机器人扫地时所受阻力与速度的关系图像得出阻力,P=Fv可求得机器人的动力功率。
5、【答案】2600;2600;变大
【解析】【解答】由图可知,起重机动滑轮上有2段钢丝绳承担重物,
物体在空中静止时,受到钢丝绳对物体的拉力和重力是一对平衡力,所以F= (G物+G动)= (5000N+200N)=2600N;
当物体以2m/s的速度匀速上升时,受到钢丝绳对物体的拉力和重力是一对平衡力;F′=2600N;
当加速上升时,受到合力的方向向上,钢丝绳对物体的拉力大于物体的重力,所以钢丝绳的拉力变大。
故答案为:2600;2600;变大。
【分析】物体处于静止或匀速直线运动状态时,受到的力是平衡力;再利用F= (G物+G动)求得拉力大小.
物体做变速运动时合力的方向与加速度的方向相同.
三、计算题
1、【答案】(1)解:汽车行驶的路程
汽车行驶的时间
汽车匀速行驶的速度
答:汽车匀速行驶的速度为10m/s;
(2)解:由于汽车匀速行驶,所以汽车受到的牵引力等于阻力
答:汽车受到的牵引力为1.5×103N;
(3)解:此过程中汽车牵引力做功
汽车牵引力做功的功率
答:此过程中汽车牵引力所做的功为2.7×106J,做功的功率为1.5×104W
【解析】【分析】(1)利用路程和时间的比值计算速度;(2)根据摩擦力和重力的关系,结合质量计算重力和摩擦力;(3)力和距离的乘积计算做功多少,利用功和时间的比值计算功率。
2、【答案】(1)车和人的总重力G=mg=(m人+m车)g=(50kg+30kg)×10N/kg=800N
电动车在水平路面上匀速行驶时,对地面的压力
F=G=800N
对地面的压强
答:电动自行车在水平路面行驶时,对地面的压强是1.6×105Pa;
(2)由乙图知:电动车在AB段的平均速度为:
则BC段的平均速度为vBC=2vAB=2×3m/s=6m/s
根据P=Fv,可得电动车在BC段的牵引力
电动车在BC段匀速直线运动 f= F牵= 35N
答:电动自行车的在BC段受到的阻力是35N。
【解析】【分析】(1)根据物体的质量计算重力;利用压力和受力面积的比值计算压强;
(2)根据路程和时间的比值计算速度;利用功率和速度的比值计算力的大小。
3、【答案】(1)解:列车的速度v=198km/h=55m/s
牵引力做的功W=Fs=Fvt= ×55m/s×300s=1.65×109J
答:牵引力做功1.65×109J;
(2)牵引力做功的功率
答:牵引力做功的功率是5.5×106W。
【解析】【分析】求解外力做功,利用外力大小乘以位移在力的方向上移动的距离即可,即W=Fs;利用外力做的功除以做功需要的时间即为功率。
四、实验探究
1、【答案】(1)右;便于测量力臂
(2)0.2;不相符;B
(3)A
【解析】【解答】(1)此时,铅笔右端下沉,说明右端铅笔重力与其力臂的乘积大于左边铅笔重力与其力臂的乘积,要使铅笔在水平位置平衡,要将细线向右移,减小右边的力臂且减小右边的重力,增加左边的力臂且增加左边的重力,使左右两边重力与其力臂的乘积相等,使铅笔在水平位置平衡。
当铅笔在水平位置平衡时,因为通过拴橡皮的方法对杠杆的作用力的方向是竖直向下的,此时力臂与铅笔重合在一起,便于测量力臂。
(2)根据此次实验数据与杠杆平衡条件可以计算出漏填的数据为:0.2N。
杠杆的平衡平衡条件是:动力×动力臂=阻力×动力臂,所以二者是不相符的。
之所以通过实验得出这个结论是因为:力臂和杠杆重合在一起,力臂与力的作用点到支点的距离相等了。可以使力臂杠杆分离,使力臂与力的作用点到支点的距离不相等,再进行实验探究。通过改变力的方向可以使力臂与杠杆不再重合。A、C不符合题意,B符合题意。
故答案为:B。
(3)所那一段铅笔芯放在细线处,与原来未断时相比,减小了这段铅笔芯对杠杆的作用力的力臂,使其对杠杆的影响减小了,所以右端上升,左端下沉。
【分析】探究杠杆平衡条件的实验,考查了杠杆的调平及实验中应注意的问题,在实验中为得到普遍性的规律,应多测几组数据进行分析。注意杠杆在水平位置平衡后,重力的方向跟杠杆垂直,支点到力的作用点的距离就是力臂,同时能够消除杠杆自身重力对杠杆平衡的影响,因此在此实验中我们应首先调节杠杆在水平位置平衡。
2、【答案】(1)右;便于测力臂
(2)6
(3)变大;拉力力臂变小
【解析】【解答】(1)没挂钩码时,杠杆的右端高,为使杠杆在水平位置平衡,应将平衡螺母向右调节;杠杆在水平位置平衡,此时主要目的是便于测量力臂。(2)设一个钩码的重力为G,杠杆一个小格代表l,图甲中,杠杆的左端4G×3l=12Gl
B处的力臂为2l,杠杆的右端F2×2l=12Gl
解得F2=6G
即在B处挂6个同样的钩码。(3)弹簧测力计在杠杆C处时,竖直向上拉也可使杠杆平衡;弹簧测力计竖直向上拉杠杆时,拉力力臂为OC,弹簧测力计倾斜拉杠杆,拉力的力臂小于OC,阻力和阻力臂不变,拉力力臂变小,由杠杆平衡条件可知拉力变大,弹簧测力计示数变大。
【分析】(1)调节杠杆平衡时,平衡螺母向偏高的一侧调节;水平平衡的杠杆便于测量力臂;(2)根据杠杆上钩码个数和力臂,计算应挂钩码个数;(3)杠杆上拉力的力臂减小时,拉力变大。
