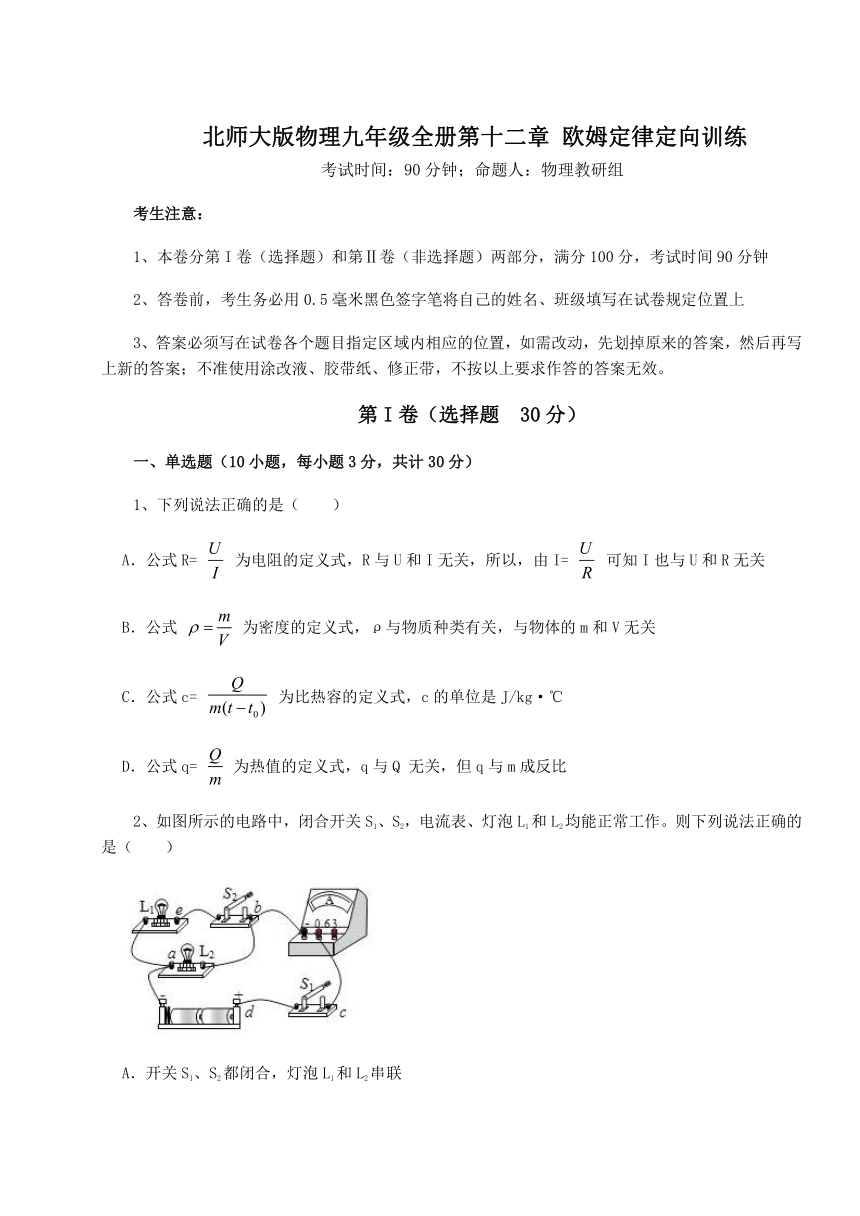

2021-2022学年北师大版物理九年级全册第十二章 欧姆定律定向训练试卷（Word版含答案）

北师大版物理九年级全册第十二章 欧姆定律定向训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法正确的是（　　）
A．公式R= 为电阻的定义式，R与U和I无关，所以，由I= 可知I也与U和R无关
B．公式 为密度的定义式，ρ与物质种类有关，与物体的m和V无关
C．公式c= 为比热容的定义式，c的单位是J/kg·℃
D．公式q= 为热值的定义式，q与Q 无关，但q与m成反比
2、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联

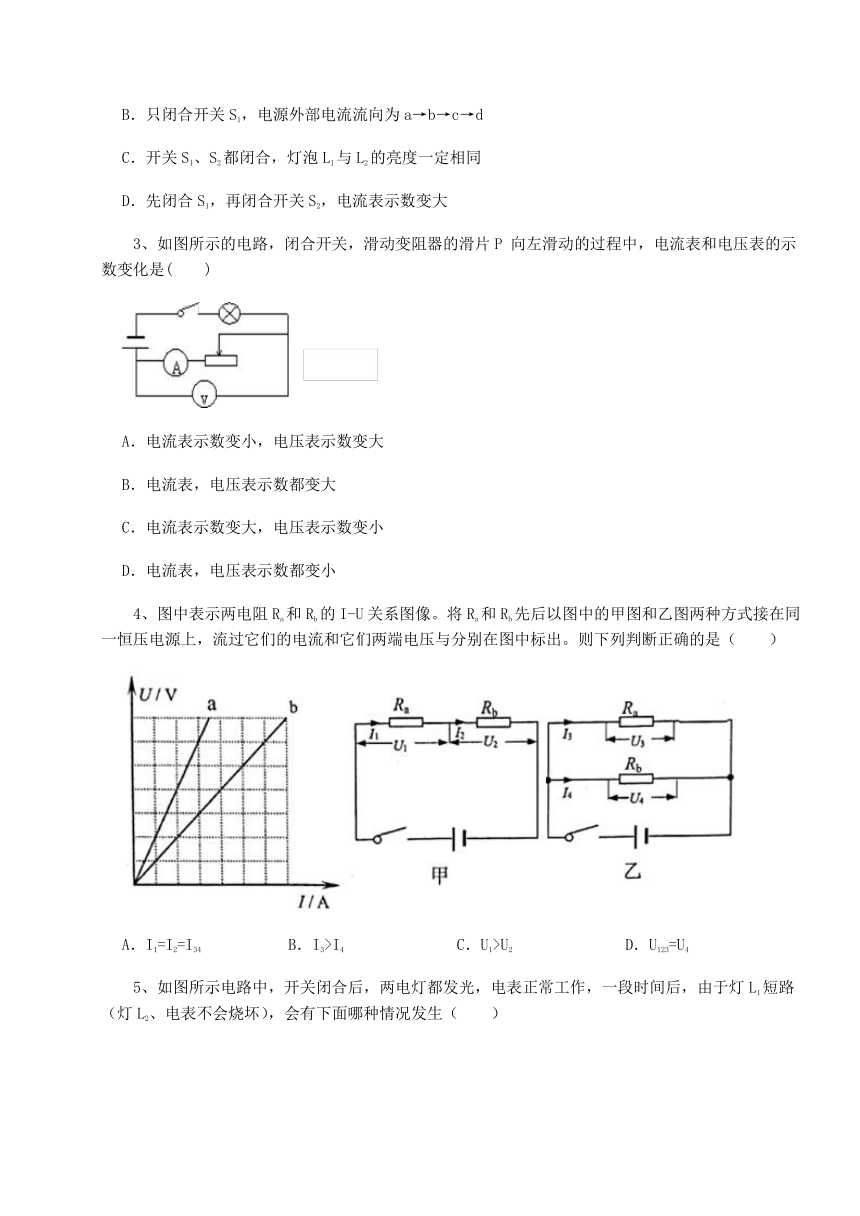

B．只闭合开关S1，电源外部电流流向为a→b→c→d
C．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同
D．先闭合S1，再闭合开关S2，电流表示数变大
3、如图所示的电路，闭合开关，滑动变阻器的滑片P 向左滑动的过程中，电流表和电压表的示数变化是(　　)
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小
4、图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（　　）
A．I1=I2=I34 B．I3>I4 C．U1>U2 D．U123=U4

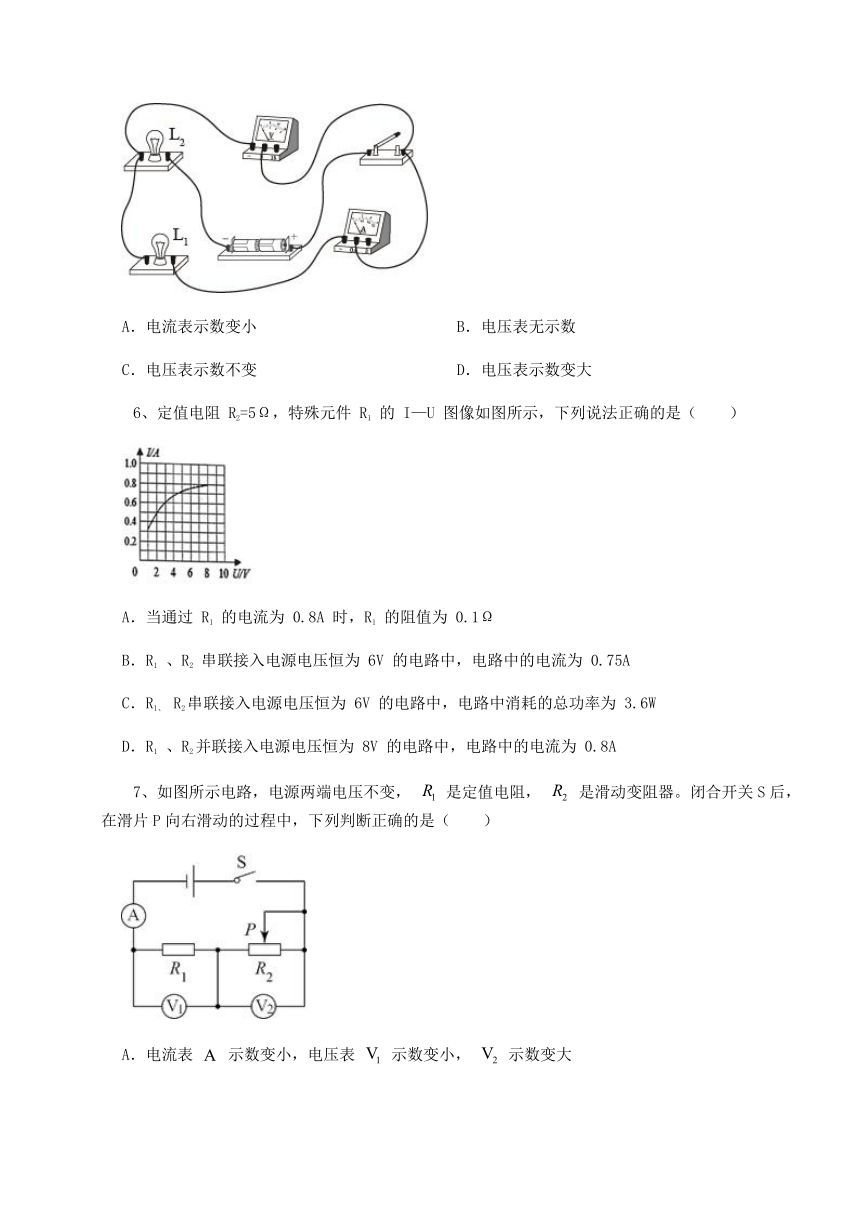

5、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
6、定值电阻 R2=5Ω，特殊元件 R1 的 I—U 图像如图所示，下列说法正确的是（　　）
A．当通过 R1 的电流为 0.8A 时，R1 的阻值为 0.1Ω
B．R1 、R2 串联接入电源电压恒为 6V 的电路中，电路中的电流为 0.75A
C．R1、 R2串联接入电源电压恒为 6V 的电路中，电路中消耗的总功率为 3.6W
D．R1 、R2并联接入电源电压恒为 8V 的电路中，电路中的电流为 0.8A
7、如图所示电路，电源两端电压不变， 是定值电阻， 是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（　　）
A．电流表 示数变小，电压表 示数变小， 示数变大
B．电流表 示数变小，电压表 示数变大， 示数不变
C．电流表 示数变大，电压表 示数变大， 示数不变
D．电流表 示数变小，电压表 示数不变， 示数变小

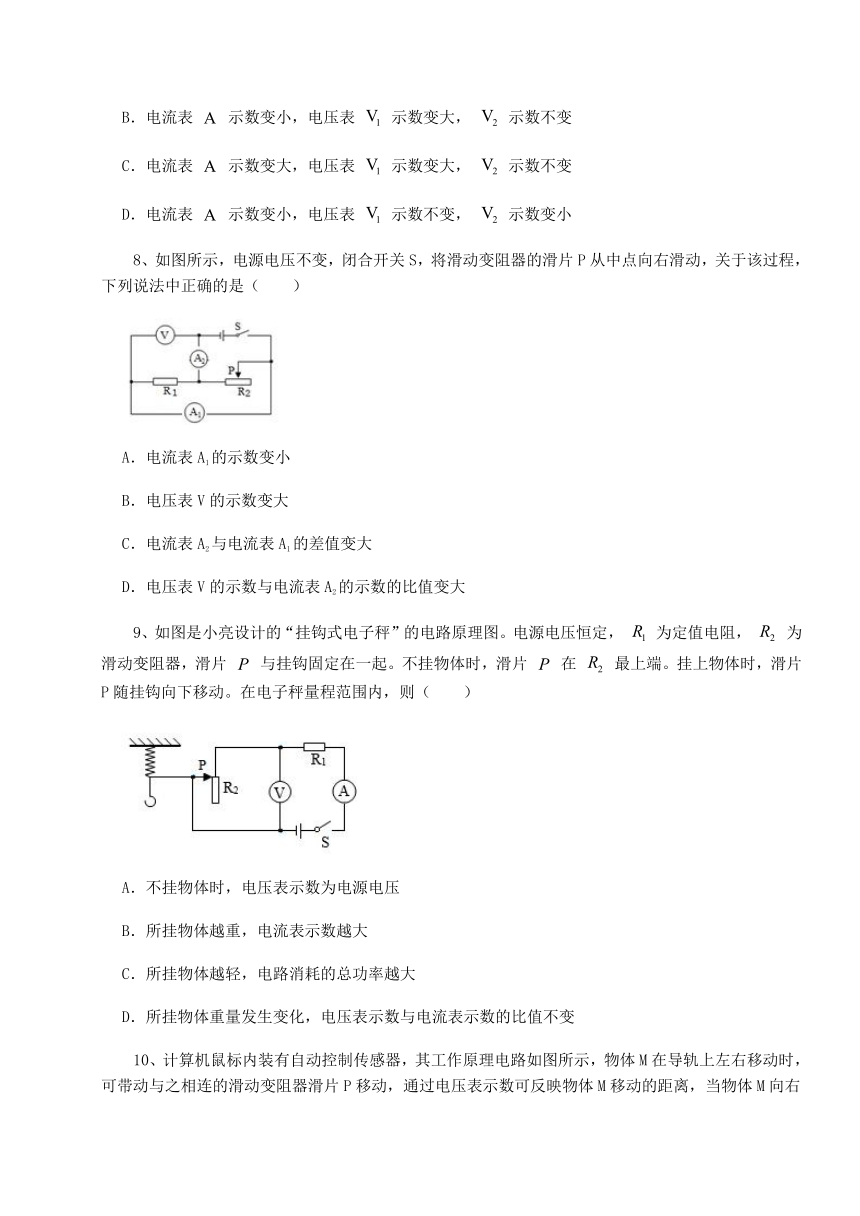

8、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（　　）
A．电流表A1的示数变小
B．电压表V的示数变大
C．电流表A2与电流表A1的差值变大
D．电压表V的示数与电流表A2的示数的比值变大
9、如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定， 为定值电阻， 为滑动变阻器，滑片 与挂钩固定在一起。不挂物体时，滑片 在 最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（　　）
A．不挂物体时，电压表示数为电源电压
B．所挂物体越重，电流表示数越大
C．所挂物体越轻，电路消耗的总功率越大
D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变
10、计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）
A．电流表示数不变，电压表示数变大
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数比值变小
D．电压表示数和电流表示数比值不变
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为　 　V。
2、如图（a）所示的电路中，电源电压保持不变。电阻R1＝10 欧、R2＝30 欧，当开关 S闭合时，电流表A1示数与A2示数之比为　 　，现用电阻R替换R1和R2，如图（b）所示，应使电流表A的示数与图（a）中的电流表　 　示数相等，此运用的科学研究方法是　 　。
3、如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为　 　V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是　 　Ω。
4、如图所示，电源电压保持3V不变，小灯泡小灯泡L上标有“2.5V 0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是　 　Ω；若再闭合S2，小灯泡L亮度　 　（选填“变亮”“变暗”或“不变”），电流表的示数变　 　。
5、两定值电阻R1=3Ω，R2=7Ω，若将它们串联在同一电路中，R1、R2两端的电压之比为　 　：若将它们并联在同一电路中，则通过R1、R2的电流之比为　 　。
三、计算题（3小题，每小题7分，共计21分）
1、某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随所受压力的变化而变化，其对应关系如图乙所示。已知加满汽油时压敏电阻所受压力F为2.8N，A表示数为0.6A．求：
（1）加满汽油时压敏电阻的阻值；
（2）电源电压；
（3）汽油耗尽时电流表的示数。
2、小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示；其中，电源两端电压恒定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，求：
（1）当环境温度为20℃时，热敏电阻R1的阻值是多少？
（2）当环境温度为20℃时，电压表示数为2V，电源电压是多少？
3、如图所示电路，R1=6Ω，闭合开关S时，电流表A1示数为0.5A，电流表A2示数为0.3A。求：
（1）电压表示数；
（2）R2的阻值。
四、实验探究（2小题，每小题12分，共计24分）
1、利用图甲进行“测量未知电阻”的实验．
电压U/V 1.5 2.0 　
电流I/A 0.30 0.42 0.50
电阻Rx/Ω 5.0 4.8 　
电阻Rx的平均值/Ω 　
（1）连接电路时，应将开关　 　．
（2）连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是________(只填序号)
A．Rx断路 B．Rx短路 C．电流表断路
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为　 　 V.
（4）将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为　 　 Ω.
（5）将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是　 　．
2、如图所示是探究电流与电阻的关系的实验电路，电源电压为6V，电流表（“”、“”），电压表（“”、“”），滑动变阻器规格为“20Ω 1A”，四个阻值分别为10Ω、15Ω、20Ω、30Ω的定值电阻R。请回答下列问题：
（1）在此实验中，滑动变阻器的作用是　 　、　 　。
（2）闭合开关，移动滑动变阻器的滑片P时，发现电压表无示数，电流表有示数，则故障原因可能是　 　。
（3）解决上述问题后，检查电路完好，分别用10Ω、15Ω、20Ω的电阻进行实验，当完成10Ω电阻的实验操作后，将10Ω电阻换成15Ω，为了保持　 　表的示数不变，应将图甲滑动变阻器的滑片向　 　（选填：“左”或“右”）。
（4）当使用30Ω的电阻进行实验时，无论怎样调节滑动变阻器的滑片都无法使电压表的示数与前三次相同，为了继续完成第四次实验，可以更换电源，使电源电压不高于　 　V。
（5）利用此电路还可以进行的实验有　 　（写出一个实验名称即可）。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】A．公式R= 为电阻的定义式，电阻与电压和电流无关，由I= 可知I与U和R有关，A不符合题意；
B．密度是物质的一种特性，密度ρ与物质种类有关，与物体的m和V无关，B符合题意；
C．公式c= 为比热容的定义式，c的单位是J/(kg·℃)，C不符合题意；
D．公式q= 为热值的定义式，热值是燃料本身的特性，热值q与Q和m无关，D不符合题意。
故答案为：B。
【分析】电阻与电压和电流无关，但电流与电压、电阻有关；密度是物质的特性，和质量、体积无关；比热容、热值是特性，和质量无关。
2、【答案】D
【解析】【解答】A．由图可知，开关S1、S2都闭合，灯泡L1和L2并联，A不符合题意；
B．由图可知，只闭合开关S1，电源外部电流从正极流向负极为d→c→b→a，B不符合题意；
C．灯泡规格不明，开关S1、S2都闭合，灯泡L1与L2的亮度不一定相同，C不符合题意；
D．先闭合S1，再闭合开关S2，电流表示数变大，D符合题意。
故答案为：D。
【分析】用电器并列连接，是并联电路；干路电流是各支路电流之和；电源外部电流方向从正极向负极方向。
3、【答案】C
【解析】【解答】由图可知，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，当P向左滑动的过程中，滑动变阻器的阻值变小，电路中的电流变大，所以电流表示数变大，此时灯泡两端的电压变大，所以滑动变阻器两端的电压变小即电压表的示数变小．
故答案为：C
【分析】滑动变阻器滑片向做端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
4、【答案】C
【解析】【解答】AB．如图甲所示，两电阻串联，故电流相等电流为
作一条垂直于电流轴的垂线，根据图像可知，当电流相等时， a的电压大于b的电压，即 U1>U2；如图乙所示，两电阻并联， 电压相等，故 U3=U4，作一条垂直于电压轴的垂直，表示电压相同时，b的电流大于a的电流，即I3小于I4；由于甲电路与乙电路相比，甲是两电阻串联，总电阻最大，电流最小，故电流关系为
AB不符合题意；
CD．两电阻并联时，电压为电源电压，是最大的，故电压关系是
C符合题意；D不符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律结合甲图分析；由并联电路电压的规律，结合图乙分析。
5、【答案】B
【解析】【解答】分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。A、C、D不符合题意；B符合题意。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，以此判断当L1短路后电流表、电压表的读数变化。
6、【答案】C
【解析】【解答】A．由图可知，当R1的电流为 0.8A 时，对应的电压是8V，所以
A不符合题意；
BC．将R1、R2串联接入电源电压6V的电路中时，因串联电路中各处的电流相等，且总电压等于各分电压之和，并且R2=5Ω，所以，由图像可知，当电路中的电流I=0.6A时，U1′=3V，又因为
正好符合总电压等于各分电压之和，所以电路中的电流为 0.6A，则电路消耗的总功率
B不符合题意，C符合题意；
D．将R1、R2并联接入电源电压8V的电路中时，因并联电路中各支路两端的电压相等，所以
由图像可知，通过电阻R1的电流为I1=0.8A，通过R2的电流
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
D不符合题意。
故答案为：C。
【分析】结合题目给出的用电器的伏安特性曲线，特殊元件的图像的曲线，说明电阻是变化的；两个用电器串联，电流相同，分得的电压与电阻成正比；两个用电器并联，电压相同，分得的电流与电阻成反比，结合图像、欧姆定律和电流电压规律求解用电器两端的电流和电压，利用功率公式求解功率，再结合选项分析求解即可。
7、【答案】A
【解析】【解答】由电路图可知，开关闭合后，两个电阻串联，电压表 测量 定值电阻两端电压，电压表 测量滑动变阻器接入阻值的两端电压；在滑片P向右滑动的过程中，变阻器接入电阻变大，整个电路的电阻变大，则电路中电流变小，即电流表 示数变小；根据串联分压可知，电压表 示数变小， 示数变大。
故答案为：A。
【分析】在串联电路中，电阻变大，电流减小，变大的电阻分压变大，其它位置分压变小。
8、【答案】D
【解析】【解答】AB．由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电阻R1的电流不变，电流表A1的示数不变，AB不符合题意；
CD．将滑动变阻器的滑片P从中点向右滑动时，滑动变阻器接入电路中的电阻变大，由 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，电流表A1的示数不变，所以，干路电流变小，即电流表A2的示数变小，故电流表A2与电流表A1的差值变小，则电压表V的示数与电流表A2的示数的比值变大，C不符合题意，D符合题意。
故答案为：D。
【分析】 由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。 根据电源电压可知，电压表V的示数变化；根据并联电路中各支路独立工作可判断A1的示数不变；滑动变阻器的滑片P从中点向右滑动 ，接入电路的电阻变大；根据欧姆定律得出通过R2的电流变小，结合A1的示数不变，得出A2的示数变小，从而可判断CD选项.
9、【答案】C
【解析】【解答】由图可知，定值电阻 、滑动变阻器 串联，电压表测变阻器 两端的电压，电流表测电路中的电流；
A．不挂物体时，滑片P在 最上端，变阻器连入电路的电阻为0，则电压表示数为0，A不符合题意；
B．所挂物体越重，滑片P向下移动的距离越大，变阻器连入电路的电阻越大，总电阻越大，由欧姆定律可知电路中的电流越小，即电流表示数越小，B不符合题意；
C．同理可知，所挂物体越轻，变阻器连入电路的电阻越小，总电阻越小，由欧姆定律可知电路中的电流越大，根据 ，电路消耗的总功率越大，C符合题意；
D．所挂物体重量发生变化时，变阻器连入电路的电阻发生变化；由欧姆定律可知，电压表示数与电流表示数的比值等于变阻器连入电路的电阻，所以该比值会发生变化，D不符合题意。
故答案为：C。
【分析】在串联电路中，电阻越小，电流越大，总功率越大。
10、【答案】A
【解析】【解答】AB．电压表在电路中相当于断路，当物体M向右移动时，电阻上的滑片右移，电路中的电阻不变，由可知电路中的电流不变，P点左侧部分变长，电流不变，左侧电阻变大，由U=IR可知左侧两端的电压变大，所以电流表示数不变，电压表示数变大，A符合题意，B不符合题意；
CD．电流表示数不变，电压表示数变大，电压表示数和电流表示数比值变大，CD不符合题意。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，根据欧姆定律分析电流表和电压表示数的大小、电压表示数和电流表示数比值的大小。
二、填空题
1、【答案】15
【解析】【解答】闭合开关S，当滑动变阻器的滑片P移到a端时，只有滑动变阻器R1最大阻值在电路中，电流表测通过滑动变阻器的电流，当滑动变阻器的滑片P移到b端时，电阻R与滑动变阻器R1最大阻值并联在电路中，则通过定值电阻R的电流
电源电压
【分析】（1）滑动变阻器通过改变移动滑片的位置改变电路中的电流大小；
（2）并联电路，总电流等于各支路电流之和。
2、【答案】4∶3；A1；等效替代法
【解析】【解答】由电路图(a)可知，两电阻并联，电流表A1测干路中的电流，电流表A2测R1支路的电流，因并联电路中各支路两端的电压相等，则流经R2的电流，即A2示数I1=IA2=
流经R2的电流I2=
因并联电路中干路电流等于各支路电流之和，所以，电流表A1示数I=I1+I2=
则电流表A1示数与A2示数之比 现用电阻R替换R1、R2，则R的阻值等于R1、R2的总电阻，电源的电压不变，由I= 可知电流表A的示数和电流表A1的示数相等，用的是等效替代法。
【分析】两个定值电阻并联，结合欧姆定律和并联电路电压规律求解电流的关系。
3、【答案】6；12
【解析】【解答】只闭合开关S1时，电路为R1的简单电路，由可得电源电压
当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，因为并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.6A，而电流表的示数增大了0.5A，即通过R2的电流
因为并联电路各支路两端的电压相等，由可得R2的电阻
【分析】根据电流和电阻的乘积计算电压；利用电压和电流的比值计算电阻。
4、【答案】2.5；变暗；大
【解析】【解答】解：（1）开关S1闭合，S2断开时，灯泡与R0串联，电流表测量电路电流；
因为灯泡正常发光，所以电路电流为0.2A；
由I＝ 可得，R总＝ ＝ ＝15Ω，RL＝ ＝ ＝12.5Ω，
又因为串联电路的总电阻等于各部分电阻之和，所以R0的阻值：R0＝R﹣RL＝15Ω﹣12.5Ω＝2.5Ω；（2）S1、S2均闭合时，灯泡与R并联后再与R0串联，电流表测量干路电流；
因为并联后的总电阻变小，所以灯泡与R并联后总电阻小于灯泡的阻值，而R0的阻值不变，因此电路的总电阻会变小；由于串联电路起分压作用，所以灯泡与R并联的电路两端电压将变小，由P＝ 可知，灯泡的实际功率变小，故灯泡的亮度变暗；
由I＝ 可知，电路的总电流变大，即电流表的示数变大。
故答案为：2.5；变暗；大
【分析】根据电压和电流的比值计算电阻，电阻并联时，总电阻减小，并联处分压减小，根据分压和电阻分析电流的变化。
5、【答案】3:7；7:3
【解析】【解答】串联电路电流处处相等，若将它们串联在同一电路中，R1、R2两端的电压之比为 并联电路各支路两端的电压都等于电源电压，若将它们并联在同一电路中，则通过R1、R2的电流之比为
【分析】在串联电路中，分压比等于电阻比；并联电路中，电流比等于电阻反比。
三、计算题
1、【答案】（1）解：加满汽油压力F＝2.8N，由图乙知道，压敏电阻R＝10Ω。
答：加满汽油时压敏电阻的阻值为10Ω；
（2）解：加满汽油时，压敏电阻R＝10Ω，I＝0.6A，由 知道，电源电压U＝I（R0+R）＝0.6A×（10Ω+10Ω）＝12V
答：电源电压为12V；
（3）解：汽油耗尽时，压力F＝0，由图乙知道，压敏电阻R＝110Ω，电路中的电流
答：汽油耗尽时电流表的示数为0.1A。
【解析】【分析】（1）结合此时的压力，对照图像求解此时的电阻即可；
（2）利用欧姆定律求解两电阻的电压，相加即为电源电压；
（3）压力为零时对照表格求解电阻，利用欧姆定律求解电流即可。
2、【答案】（1）解：由图乙可知，当环境温度为20℃时，热敏电阻R1的阻值是40Ω；
答：当环境温度为20℃时，热敏电阻R1的阻值是40Ω；
（2）由电路图可知，R0与R1串联，因串联电路中各处的电流相等，则电路中的电流I＝＝＝0.1A
R1两端的电压U1＝IR1＝0.1A×40Ω＝4V
因串联电路中总电压等于各部分电路两端的电压之和，则电源电压
U＝U0+U1＝2V+4V＝6V
答：当环境温度为20℃时，电压表示数为2V，电源电压是6V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，根据图乙，读出环境温度为20℃时对应的R1的阻值。
（2）根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R1两端的电压，利用串联电路的电压特点求出电源的电压。
3、【答案】（1）解：由图可知，闭合开关后，两电阻并联在电路中，电流表A2测量通过R2的电流，A1表测量干路中电流，电压表测量电源电压，根据并联电路电流特点可得
则电压表示数为
答：电压表示数为1.2V；
（2）解：由欧姆定律公式变形可得
答：R2的阻值为4Ω。
【解析】【分析】（1）在并联电路中，干路电流等于各支路电流之和；串联电路中，总电压等于各用电器电压之和；
（2）利用电压和电流的比值计算电阻。
四、实验探究
1、【答案】（1）断开
（2）A
（3）2.5
（4）4.9
（5）灯丝的电阻与温度有关
【解析】【解答】(1)为保护电路元件的安全，连接电路时开关应该断开。(2)连接电路后,闭合开关,移动变阻器的测片,电压表有示数,说明电压表与电源之间是通路;电流表无示数,表示电路是开路(即电压表并联部分断路),或电流表短路;综合题意,Rx断路。故答案为：A.(3)由图乙知，电压表的量程为0 3V，分度值为0.1V，示数为2.5V；(4)根据欧姆定律R3＝U/I＝2.5V/0.50A＝5.0Ω,所测电阻Rx的平均值为 ＝4.9Ω；(5)将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是电阻大小还跟温度有关。
【分析】（1）为了保证电路安全，拆装电路时，开关应处于断开状态，
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（3）结合电压表选择的量程和分度值，根据指针读数即可；
（4）结合电阻两端的电压和电流，利用欧姆定律求解电阻即可；
（5）当电流和电阻大小相同时，导体的通电时间越长，产生的热量越多。
2、【答案】（1）保护电路；控制定值电阻两端的电压
（2）定值电阻R短路
（3）电压；左
（4）5
（5）测电阻
【解析】【解答】（1）由实验电路可知，滑动变阻器与被测电阻串联，一方面在闭合开关时，滑动变阻器处于最大阻值处可以起到保护电路的作用，另一方面在探究电流与电阻的关系的实验中，需要通过滑动变阻器来控制被测电阻两端的电压不变。
（2）电流表有示数，说明电路为通路，而电压表无示数，则说明电压表测量的是导线的电压，即定值电阻R短路。
（3）本实验探究的是电流与电阻的关系，所以应该控制定值电阻两端电压不变，即电压表的示数不变。
电阻由10Ω换成15Ω，根据串联分压特点可知，定值电阻两端电压变大，为保证定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，故应将滑动变阻器的滑片向左端滑动。
（4）设用30Ω的电阻进行实验时，若要保证定值电阻的电压不变，设电压表示数为 ，根据串联电路电压规律和分压原理有
解得
（5）该实验与伏安法测电阻原理一样，所以还可以进行的实验有伏安法测电阻。
【分析】（1）探究电流与电阻的关系实验中，滑动变阻器有两个作用：①保护电路；②控制定值电阻两端的电压不变。
（2）电流表有示数，说明电路中有电流，电路故障是短路；电压表无示数，说明定值电阻两端无电压，由此可判断电路故障。
（3）当换接阻值更大的电阻后，为保持电压表示数不变，根据串联分压原理，需要使滑动变阻器接入电路的阻值变大，由此滑片的移动方向。
（4）根据滑动变阻器的调节电压的作用分析。
（5）根据实验电路及电学实验可知，该实验还可探究电流和电压的关系、测量电阻的阻值及功率等实验。
