2021-2022学年北师大版物理九年级全册第十四章 电磁现象综合测评试卷（Word版含答案）

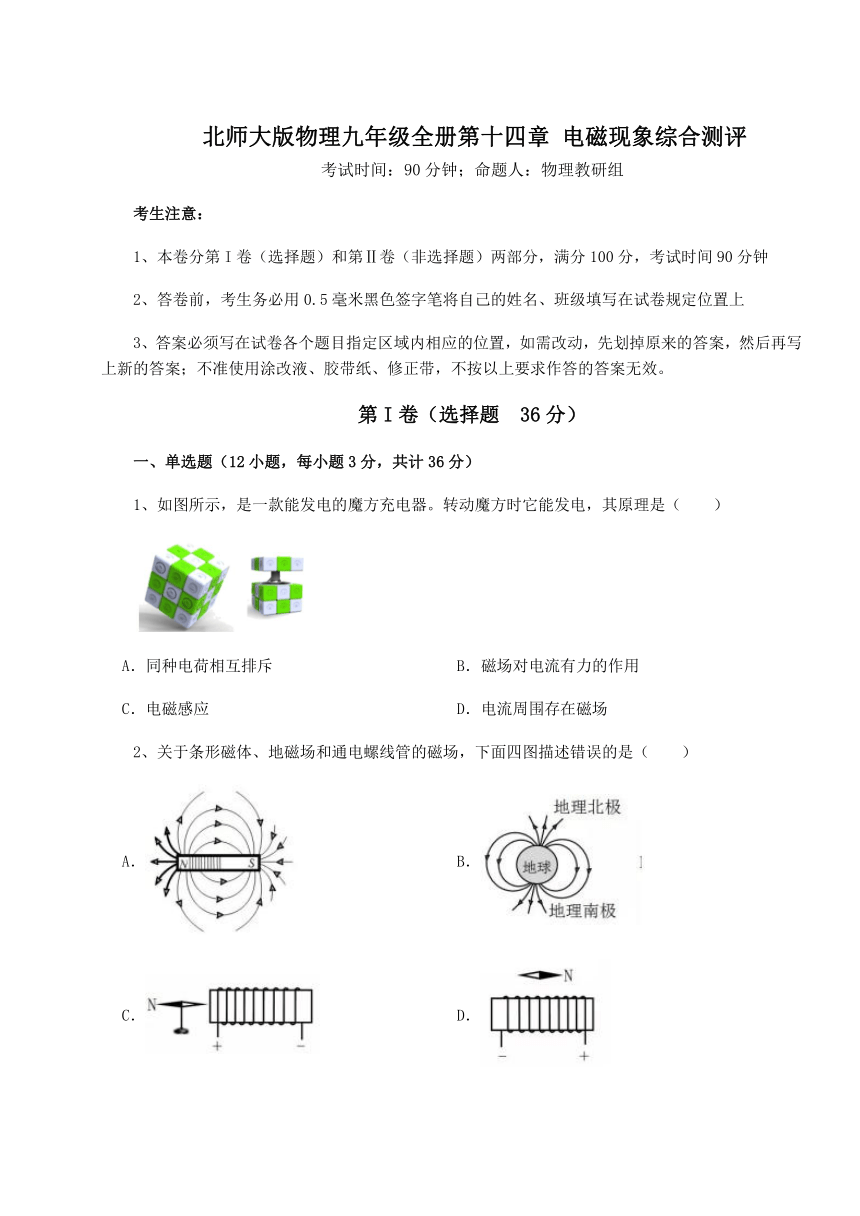

北师大版物理九年级全册第十四章 电磁现象综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（　　）
A．同种电荷相互排斥 B．磁场对电流有力的作用
C．电磁感应 D．电流周围存在磁场
2、关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（　　）
A． B．
C． D．

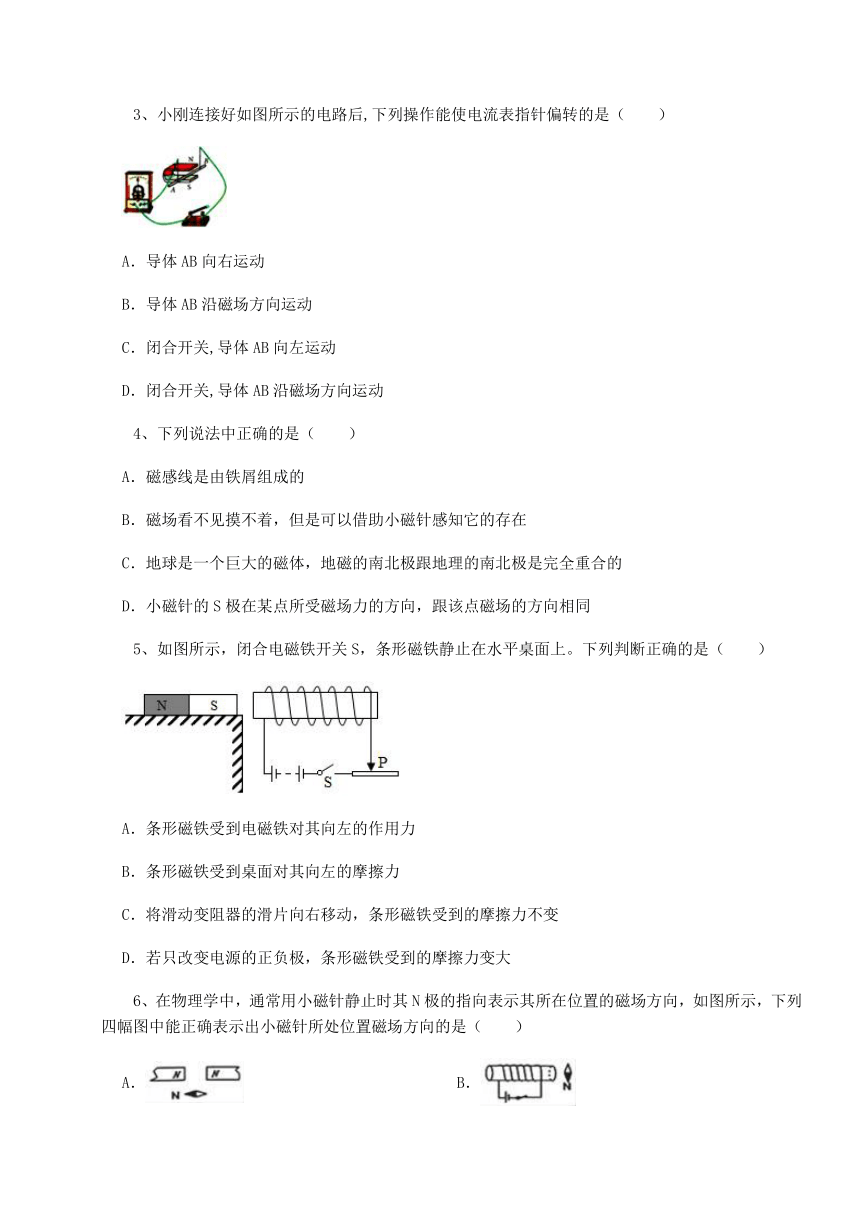

3、小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是（　　）
A．导体AB向右运动
B．导体AB沿磁场方向运动
C．闭合开关,导体AB向左运动
D．闭合开关,导体AB沿磁场方向运动
4、下列说法中正确的是（　　）
A．磁感线是由铁屑组成的
B．磁场看不见摸不着，但是可以借助小磁针感知它的存在
C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的
D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同
5、如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（　　）
A．条形磁铁受到电磁铁对其向左的作用力
B．条形磁铁受到桌面对其向左的摩擦力
C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D．若只改变电源的正负极，条形磁铁受到的摩擦力变大
6、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（　　）
A． B．
C． D．

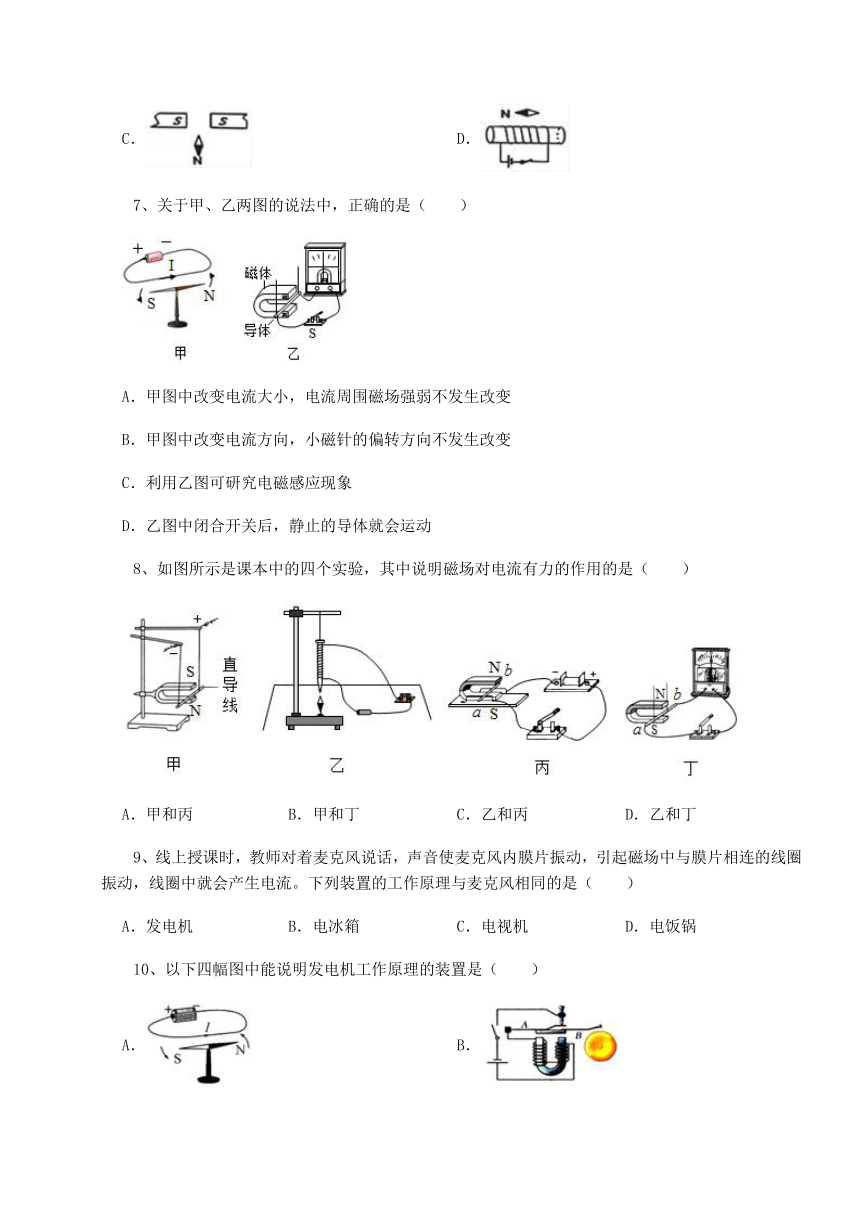

7、关于甲、乙两图的说法中，正确的是（　　）
A．甲图中改变电流大小，电流周围磁场强弱不发生改变
B．甲图中改变电流方向，小磁针的偏转方向不发生改变
C．利用乙图可研究电磁感应现象
D．乙图中闭合开关后，静止的导体就会运动
8、如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是（　　）
A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁
9、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（　　）
A．发电机 B．电冰箱 C．电视机 D．电饭锅
10、以下四幅图中能说明发电机工作原理的装置是（　　）
A． B．
C． D．

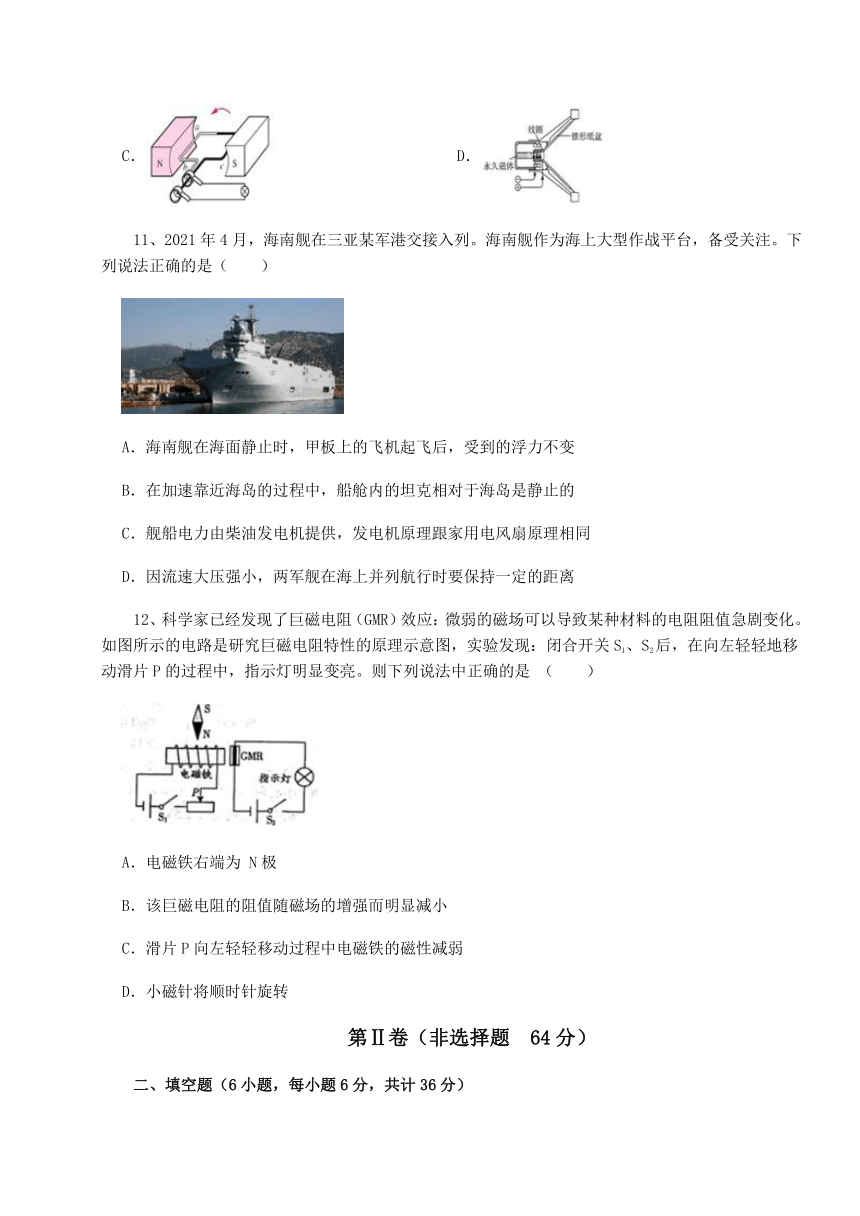

11、2021年4月，海南舰在三亚某军港交接入列。海南舰作为海上大型作战平台，备受关注。下列说法正确的是（　　）
A．海南舰在海面静止时，甲板上的飞机起飞后，受到的浮力不变
B．在加速靠近海岛的过程中，船舱内的坦克相对于海岛是静止的
C．舰船电力由柴油发电机提供，发电机原理跟家用电风扇原理相同
D．因流速大压强小，两军舰在海上并列航行时要保持一定的距离
12、科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是 （　　）
A．电磁铁右端为 N极
B．该巨磁电阻的阻值随磁场的增强而明显减小
C．滑片P向左轻轻移动过程中电磁铁的磁性减弱
D．小磁针将顺时针旋转
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）

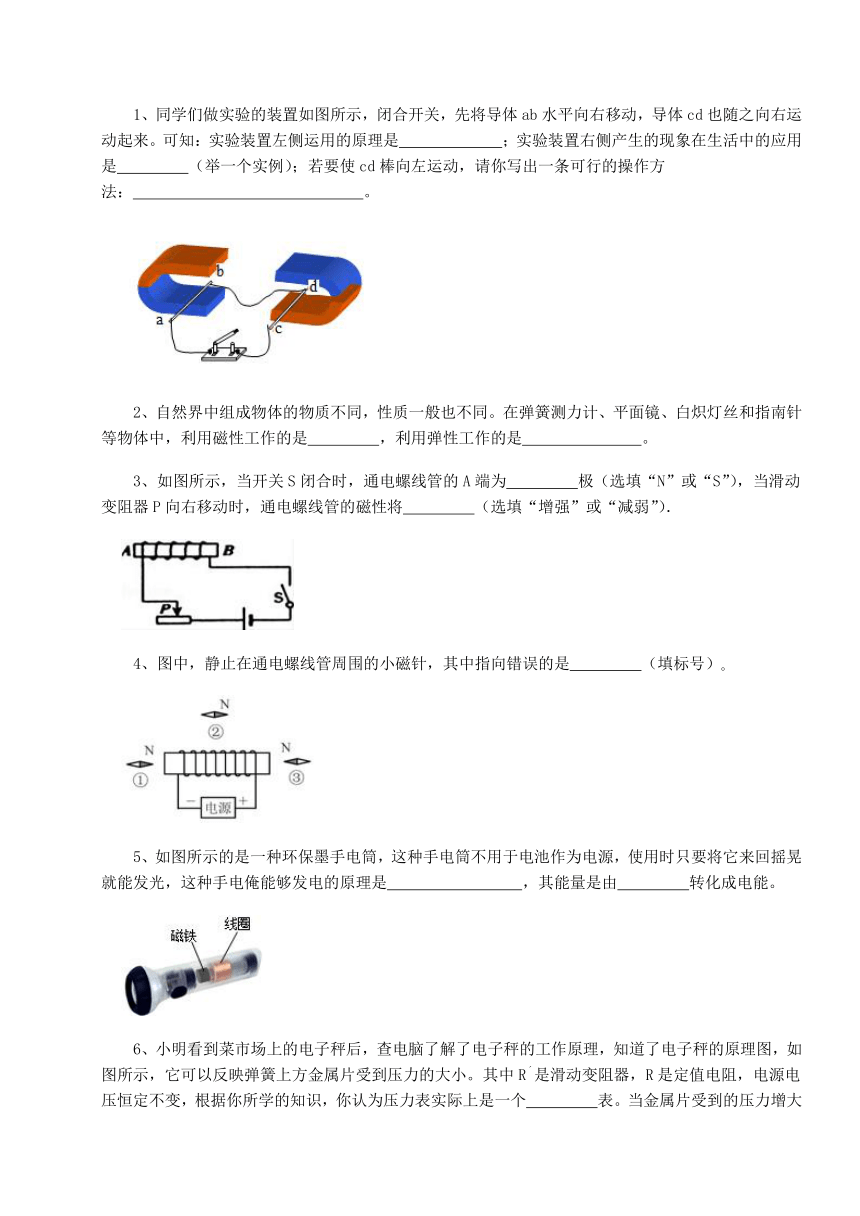

1、同学们做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之向右运动起来。可知：实验装置左侧运用的原理是　 　；实验装置右侧产生的现象在生活中的应用是　 　（举一个实例）；若要使cd棒向左运动，请你写出一条可行的操作方法：　 　。
2、自然界中组成物体的物质不同，性质一般也不同。在弹簧测力计、平面镜、白炽灯丝和指南针等物体中，利用磁性工作的是　 　，利用弹性工作的是　 　。
3、如图所示，当开关S闭合时，通电螺线管的A端为　 　极（选填“N”或“S”），当滑动变阻器P向右移动时，通电螺线管的磁性将　 　（选填“增强”或“减弱”）．
4、图中，静止在通电螺线管周围的小磁针，其中指向错误的是　 　（填标号）
5、如图所示的是一种环保墨手电筒，这种手电筒不用于电池作为电源，使用时只要将它来回摇晃就能发光，这种手电俺能够发电的原理是　 　，其能量是由　 　转化成电能。
6、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中Rˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个　 　表。当金属片受到的压力增大时，变阻器的阻值　 　，压力表示数　 　（选填“变大”、“变小”或“不变”）。
三、实验探究（2小题，每小题14分，共计28分）
1、为了探究通电螺线管外部磁场的方向，小明设计了如图甲所示实验装置。
（1）闭合开关，小磁针转动到如图乙所示位置；断开开关，小磁针又回到原来位置（指向南北），这说明通电螺线管周围有磁场，通电螺线管的a端为　 　极。
（2）调换电源正负极接线后再闭合开关，发现小磁针转动情况与图乙所示相反。这说明通电螺线管的磁场方向与　 　有关。
2、小明用如图所示的装置来探究感应电流产生的条件(图中灵敏电流计G的指针偏转方向相反即表示通过的电流方向相反)
（1）导体ab静止悬挂,闭合开关,灵敏电流计的指针不偏转,说明电路中　 　 (有/无)电流产生
（2）继续探究,记录观察到的现象如下表
序号 ab运动方向 电流计指针偏转情况
1 沿磁场方向运动（不切割磁感线） 不偏转
2 水平向左（切割磁感线） 向右偏转
3 水平向右（切割磁感线） 向左偏转
①比较1、2(或1、3)实验现象可知,闭合电路的一部分导体在磁场中做　 　运动时,电路中就会产生感应电流
（3）若在整理器材时未断开开关,先水平向左撤去蹄形磁铁(导体ab不动),则灵敏电流计的指针　 　(会/不会)偏转
-参考答案-
一、单选题
1、【答案】C
【解析】转动魔方时，内部的闭合电路切割磁感线发电，把机械能转化为电能，利用了电磁感应原理。ABD不符合题意，C符合题意。
故答案为：C。
【分析】电磁感应现象中是机械能转化为电能。 发电机的原理是根据电磁感应现象制成的。
2、【答案】B
【解析】解：A、在条形磁体的外部，其磁感线是从N极指向S极的，A符合题意；
B、地磁南极在地理的北极附近，地磁北极在地理的南极附近，图中地磁北极在地理的北极附近，B不符合题意；
C、用右手握住螺线管，使四指指向电流的方向，电流由外向里，大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的S极靠近螺线管的N极，C符合题意；
D、用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的N极靠近螺线管的S极，即右端，D符合题意。
故答案为：B
【分析】在磁体的外部，磁感线是从N极指向S极的.
地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）
利用安培定则（用右手握住螺线管，使四指指向电流的方向，则大拇指所指的一端为螺线管的N极）判断螺线管的磁极.
3、【答案】C
【解析】电流表指针偏转要偏转，则要电路中产生感应电流，产生感应电流的条件是：①电路闭合；②闭合电路中的一部分导体在磁场中做切割磁感线运动。A.导体AB向右运动，电路没有闭合。A不符合题意；B.导体AB沿磁场方向运动，电路没有闭合，且导体没有切割磁感线。B不符合题意；C.闭合开关，导体AB向左运动时，导体AB切割了磁感线。C符合题意；D.闭合开关，导体AB沿磁场方向运动时，导体AB没有切割磁感线。D不符合题意。
故答案为：C
【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动.
4、【答案】B
【解析】A．磁感线是不存在的，磁感线是铁屑组成的说法错误，A不符合题意；
B．磁场看不见摸不着，根据磁场的性质磁场会对置于其中的磁体产生力的作用，因此可以借助小磁针感知它的存在，这是典型的转换法，B符合题意；
C．地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，二者并不完全重合，C不符合题意；
D．小磁针的N极在某点所受磁场力的方向，跟该点磁场的方向相同，D不符合题意。
故答案为：B。
【分析】磁场是磁体周围存在的一种看不见的特殊物质；可以通过小磁针反应磁场的分布。
5、【答案】A
【解析】A．由安培定则得，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁右端为N极，左侧为S极，同名磁极相互排斥，所以条形磁铁受到电磁铁对其向左的作用力，A符合题意；
B．条形磁铁处于静止状态，水平方向上受到平衡力的作用，水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力，B不符合题意；
C．将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性变弱，排斥力变小，摩擦力和排斥力是一对平衡力，大小相等，所以摩擦力变小，C不符合题意；
D．若只改变电源的正负极，电流的方向改变，大小不变，则电磁铁的磁性不变，条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小，此时吸引力与摩擦力是一对平衡力，大小相等，则摩擦力不变，D不符合题意。
故答案为：A。
【分析】由安培定则可判断电磁铁的极性，由磁极间的相互作用和二力平衡知识可判断条形磁铁受到的摩擦力的方向。
根据二力平衡的条件分析桌面对条形磁铁的摩擦力的方向。
电磁铁磁性的大小与电流大小、线圈的匝数有关。
6、【答案】D
【解析】A．小磁针位置的磁感线方向应是竖直向下，所以小磁针静止时其N极指向应竖直向下；A不符合题意；
C．小磁针位置的磁感线方向应是竖直向上，所以小磁针静止时其N极指向应竖直向上；C不符合题意；
B．小磁针的S极应该向左偏转，靠近螺线管的N极，则小磁针的N极应向右，B不符合题意；
D．小磁针静止时S极应该指向右端，小磁针的N极应该指向左端，即此处的磁场方向向左；D符合题意．
故答案为：D
【分析】根据磁场方向的规定，结合安培定进行判断，也可以根据：同名磁极相互排斥，异名磁极相互吸引分析．
7、【答案】C
【解析】A．甲图是奥斯特实验，改变电流大小，电流周围磁场强弱会发生改变，A不符合题意；
B．甲图中，改变电流方向，磁场的方向发生了改变，则小磁针的偏转方向发生改变，B不符合题意；
C．图乙中，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这就是电磁感应现象，C符合题意；
D．乙图中，闭合开关后，静止的导体中无电流通过，不会运动，D不符合题意。
故答案为：C。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律。奥斯特实验证明电流周围存在这磁场。
8、【答案】A
【解析】解：甲图当闭合开关后，放在磁场中的导体AB中有电流通过，且导体会动起来，说明磁场对通电导体有力的作用，符合题意
乙图当导体中有电流通过时，放在导体下方的小磁针发生了偏转，说明通电导线周围存在磁场，不符合题意；
丙图闭合开关后，原来静止在磁场中的导体运动起来，说明受到了磁场对电流有力的作用。故符合题意；
丁图该实验装置中没有电源，当放在磁场中的导体AB在磁场中做切割磁感线运动时，灵敏电流计的指针就会偏转，即产生了感应电流，这是电磁感应现象，不符合题意；
故答案为：A
【分析】演示电与磁的关系的实验较多，如电流的磁效应实验、电磁铁、电磁感应及通电导体在磁场中受力的作用等，都应做到熟练应用.
9、【答案】A
【解析】麦克风的工作原理是电磁感应，是机械能转化为电能的装置。
A．发电机的工作原理是电磁感应，A符合题意；
B．电冰箱中有电动机，电动机是利用通电导体在磁场中受到力的作用的原理工作的，B不符合题意；
C．电视机是利用电子技术传送活动的图像画面和音频信号的设备，是将电能转化为光能和较少内能的装置，C不符合题意；
D．电饭锅是利用电流的热效应的原理工作的，是将电能转化为内能的装置，D不符合题意。
故答案为：A。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律。
10、【答案】C
【解析】A．如图说明通电导线周围存在着磁场，A不符合题意；
B．如图是电磁继电器，能用来接通和断开电铃，利用的是电流的磁效应，B不符合题意；
C．如图是电磁感应现象，线圈转动产生感应电流，能说明发电机的工作原理，C符合题意；
D．如图是扬声器，能把电流转变成振动，发出声音，与电动机原理相同，D不符合题意。
故答案为：C。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
11、【答案】D
【解析】A．海南舰在海面静止时，甲板上的飞机起飞后，海南舰的重力减小，由于海南舰漂浮在海面上，浮力等于重力，因此受到的浮力变小，A不符合题意；
B．在加速靠近海岛的过程中，船舱内的坦克相对于海岛的位置越来越近，故坦克是运动的，B不符合题意；
C．舰船电力由柴油发电机提供，发电机原理是电磁感应，跟家用电风扇原理通电导线在磁场中受力而运动不相同，C不符合题意；
D．因流速大压强小，两军舰在海上并列航行时中间气体流速大压强小，会产生使军舰互相靠近的压力，因此两军舰要保持一定的距离，D符合题意。
故答案为：D。
【分析】航母在大海中始终处于漂浮状态，根据沉浮条件判断出浮力的变化；
根据船舱内的坦克相对于海岛位置是否发生变化判断；
闭合电路的一部分导体在磁场中做切割磁感线运动时，在电路中会产生感应电流,这叫电磁感应现象；
流速大的地方压强小，流速小的地方压强大。
12、【答案】B
【解析】AD．电流从电磁铁的右端流入，左端流出，利用安培定则判断电磁铁的左端为N极、右端为S极，由磁极间的相互作用可知，小磁针将逆时针旋转，A、D不符合题意；
BC．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的电阻变小了，即巨磁电阻的阻值随磁场的增强而减小，B符合题意，C不符合题意；
故答案为：B。
【分析】A.根据安培定则判断电磁铁的磁极。
B.指示灯变亮说明电流变大，证明巨磁电阻变小。说明巨磁电阻的阻值随磁场的增强而减小。
C.滑片p向左移动时，滑动变阻器阻值变小，电磁铁的磁性增强。
D.磁极间的相互作用是同名磁极相互吸引，异名磁极相互排斥。
二、填空题
1、【答案】电磁感应；电动机；把cd棒的蹄形磁铁倒转过来
【解析】【解答】当导体ab水平向右移动，即是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应原理；这时导体ab相当于电源，导体cd相当于通电导线，通电导线在磁场中受到力的作用，该现象在生活中的应用是电动机。磁场对通电导线的作用：受力的方向跟电流方向和磁场方向有关，只改变其中一个方向时，受力方向会改变；所以若要使cd棒向左运动，可以把cd棒的蹄形磁铁倒转过来，改变磁场方向，也可以让导体ab水平向左运动，从而改变流过cd棒的电流方向。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
2、【答案】指南针；弹簧测力计
【解析】【解答】解：自然界中组成物体的物质不同，性质一般也不同。在弹簧测力计、平面镜、白炽灯丝和指南针等物体中，利用磁性工作的是指南针，利用弹性工作的是弹簧测力计。
故答案为：指南针；弹簧测力计
【分析】指南针由于地磁场的作用，可以指示南北，弹簧测力计利用弹性工作。
3、【答案】N；增强
【解析】【解答】伸出右手，四指弯曲指示电流的方向，大拇指所指的方向即螺线管的A端为N极，B端为S极；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．
【分析】根据右手螺旋定则判断通电螺线管的磁极。影响电磁铁磁性强弱的因素：电流的大小，线圈的匝数。滑动变阻器滑片移动，如何引起电流变化，从而引起的电磁铁磁性强弱的变化。
4、【答案】①
【解析】【解答】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。
【分析】根据安培定则判断螺旋管的磁极位置，结合磁极间相互作用判断小磁针的指向。
5、【答案】电磁感应现象；机械
【解析】【解答】发电机的原理是电磁感应现象，电磁感应现象中的能量转化是机械能转化为电能。本题中的环保手电筒电源就是小型发电机，应用电磁感应原理工作。
【分析】发电机的原理是根据电磁感应现象制成的，将机械能转化为电能。
6、【答案】电压；变大；变大
【解析】【解答】由图可知，金属片受到的压力增大时，滑片下移，滑动变阻器的电阻值变大，电路中的电流变小。根据欧姆定律可知，R两端的电压变小，串联电路两端的总电压一定，则滑动变阻器两端的电压变大。滑动变阻器两端的电压越大，表示弹簧受到的压力越大，压力表与电阻R'并联，所以压力表实际上是一个电压表。
【分析】根据电表的连接方式判定电表的种类；当金属片受到的压力增大时，根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律判定电路中电流的变化和滑动变阻器两端电压的变化。
三、实验探究
1、【答案】（1）S
（2）电流方向
【解析】【解答】(1)[根据异名磁极相互吸引，可以判断通电螺线管a端是S极，b端是N极。
(2)调换电源正负极接线后再闭合开关，通电螺线管的电流方向相反，小磁针偏转方向相反，说明小磁针受到的磁力相反，说明磁场方向相反，所以通电螺线管的磁场方向跟电流方向有关。
【分析】（1）同名磁极相互排斥，异名磁极相互吸引；
（2）通电螺线管产生的磁场与条形磁铁相似，两极的磁性最强，对铁的吸引力最强，中间的磁性最弱，磁场方向与电流方向有关。
2、【答案】（1）无
（2）切割磁感线 ②比较2、3实验现象还发现,产生的感应电流的方向跟________有关 切割磁感线运动方向
（3）会
【解析】【解答】（1）导体ab静止悬挂,闭合开关,灵敏电流计的指针不偏转,说明电路中无电流产生。（2）①比较1、2(或1、3)实验现象可知,只有当闭合电路的一部分导体在磁场中做切割磁感线运动时,电路中才会产生感应电流；②比较2、3实验现象还发现,同样是切割磁感线，但切割的方向不同，所以产生的感应电流的方向跟切割磁感线的方向有关（3）若在整理器材时未断开开关，先水平向左撤去蹄形磁铁(导体ab不动),那么以磁铁为参照物，导体ab相对于磁铁水平向右运动，等效于用导体ab切割磁感线，所以灵敏电流计的指针会偏转
【分析】（1）产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动，利用控制变量法分析解答即可.
（3）感应电流的方向：跟导体运动方向和磁感线方向有关.
