北师大版物理九年级全册第十一章 简单电路专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A D．通过灯L2的电流都为1.0A
2、如图所示为一个正确的电路图，其中a b是电表，则（　　）
A．a、b 均为电流表 B．a、b均为电压表
C．a 是电流表，b是电压表 D．a 是电压表，b是电流表

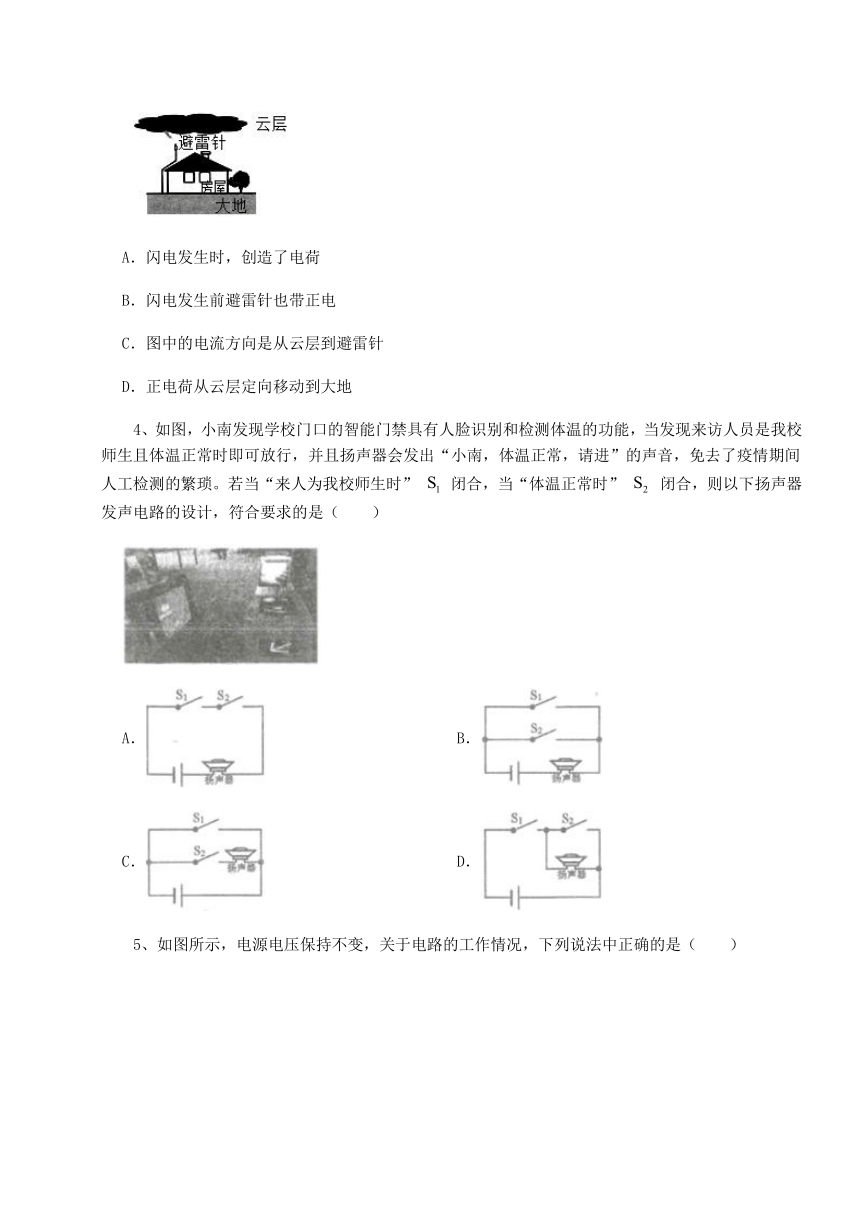

3、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是(　　)
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．正电荷从云层定向移动到大地
4、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时” 闭合，当“体温正常时” 闭合，则以下扬声器发声电路的设计，符合要求的是（　　）
A． B．
C． D．

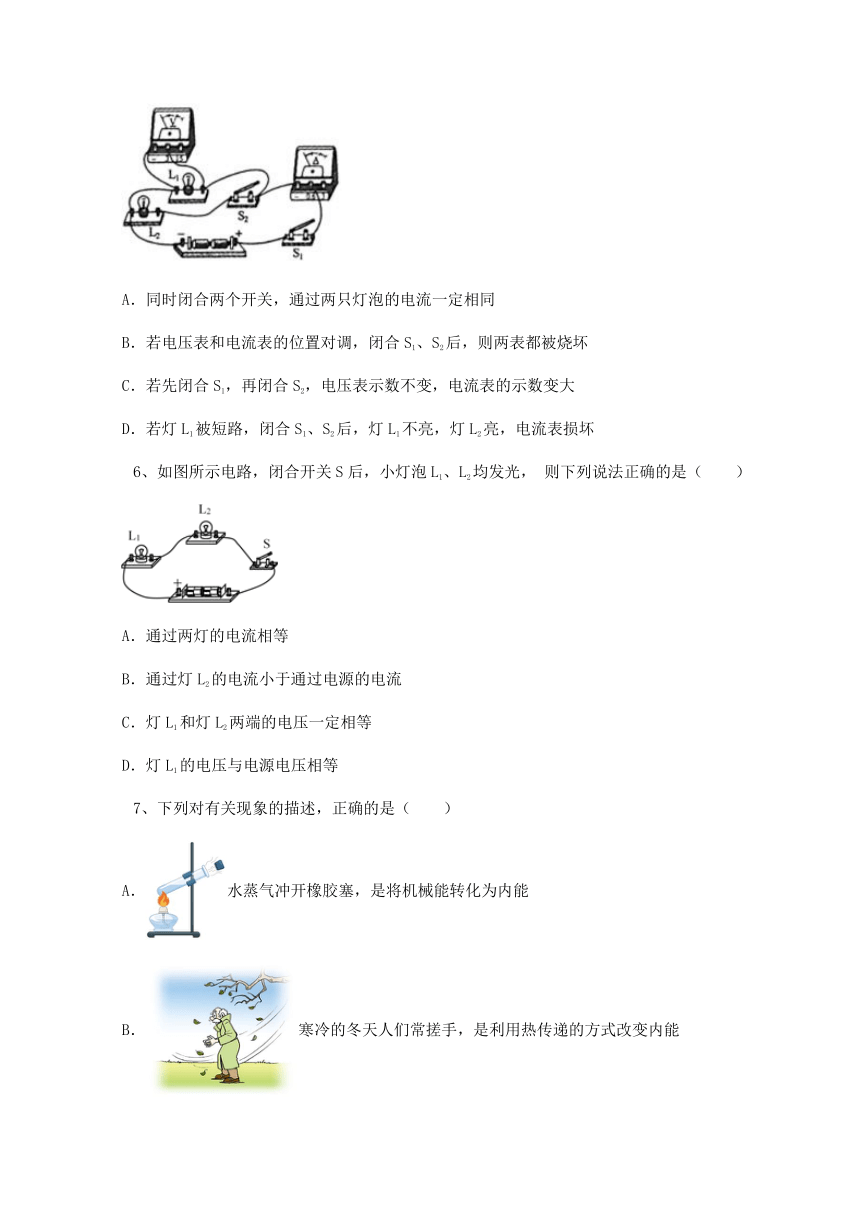

5、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（　　）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
6、如图所示电路，闭合开关S后，小灯泡L1、L2均发光， 则下列说法正确的是（　　）
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
7、下列对有关现象的描述，正确的是（　　）
A．水蒸气冲开橡胶塞，是将机械能转化为内能
B．寒冷的冬天人们常搓手，是利用热传递的方式改变内能
C．发光二极管是利用金属的导电性制成的
D．云层中的闪电是云层之间摩擦产生的电荷
8、在相同温度下,关于导体的电阻，下列说法正确的是（　　）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线,粗的那根电阻较大
D．粗细相同的两根铜线,长的那根电阻较大
9、如图所示，取两个相同的不带电的验电器A和B，将用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属绝缘手柄杆把A和B的金属球连接起来。下列说法正确的是（　　）
A．摩擦起电的实质是电子的转移，玻璃棒与丝绸摩擦时得到电子
B．验电器的金属箔片张开，说明金属箔片带了异种电荷
C．金属杆接触两个金属球的瞬间，金属杆中的电流方向是从A到B
D．如果将金属杆的绝缘手柄去掉，观察到的现象相同

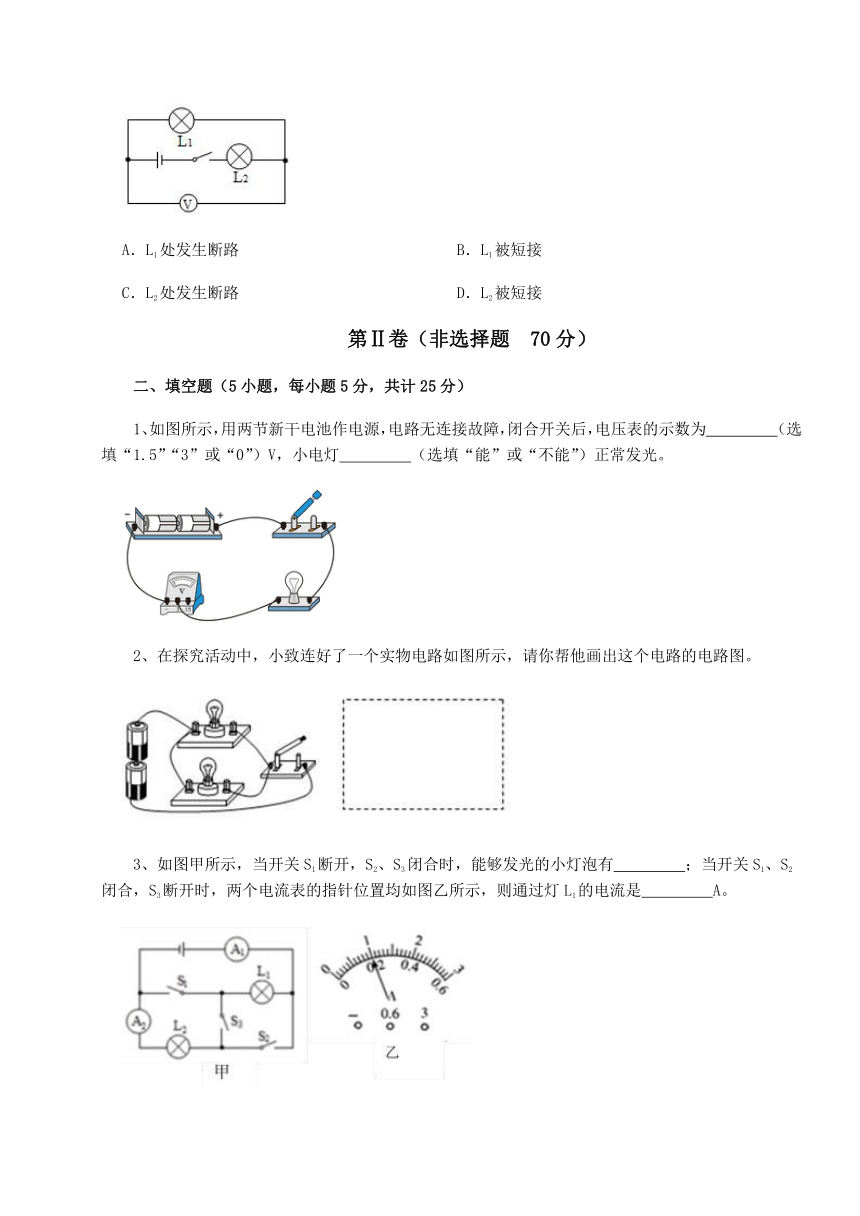

10、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为　 　（选填“1.5”“3”或“0”）V，小电灯　 　（选填“能”或“不能”）正常发光。
2、在探究活动中，小致连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。
3、如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有　 　；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是　 　A。
4、如图所示，蓄电池是一种放电后可再充电使用的电池；蓄电池放电时，将化学能转化为　 　能，充电时则将电能转化为　 　能。
5、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“　 　”挡位时，风扇处于关闭状态；滑片转到“　 　”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字）。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“20Ω 2A”，此时滑片的位置处于最大阻值的一半处，求：
（1）通过R2的电流；
（2）通过R1的电流；
（3）R2两端的电压；
（4）R1的滑片P移至最左端时，R1的电压。
2、如图所示，小松利用标有“20Ω 2A”的滑动变阻器设计了一个亮度可调节的小台灯，其中电源电压恒定，忽略灯丝电阻变化。
（1）闭合开关，当滑片P移至B端时，电压表的读数为6V，求电源电压；
（2）闭合开关，当滑动变阻器滑片P移至A端附近时，电流表示数为0.24A，电压表示数为2V，利用当前所学知识求通过R的电流和R两端电压；
（3）滑动变阻器铭牌“20Ω 2A”分别表示什么意思？
3、如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
四、实验探究（2小题，每小题12分，共计24分）
1、为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡(规格不相同)、开关、导线若干．
（1）请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯L1两端的电压．
（2）电路连接正确后进行实验,某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　.根据这组数据，该小组就得出了并联电路中电压的规律．这样处理实验数据，得出结论，你认为实验的不妥之处是　 　．纠正后得到并联电路中的电压规律为　 　.
2、酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排规格相同的发化二极管！
（1）在送个简单的电路中水果相当于　 　，水果电池实现的是将　 　转化为电能；
（2）发光二极管简称LED具有　 　的性质；
（3）当连接好电路后，只有一个发光二极管不亮，则这些发光二极管　 　是并联(选填“可能”或“一定”）的。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，A不符合题意，B符合题意；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，CD不符合题意；
故答案为：B。
【分析】在并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择量程，结合指针位置测量电流。
2、【答案】D
【解析】【解答】根据图示电路图可知，a表并联在灯泡两端，应该是电压表，b表与灯泡串联，应该是电流表，
故答案为：D。
【分析】电流表相当于一根导线，电压表相当于开路，要求灯泡发光，结合电流的流向判断甲、乙两个表的种类即可。
3、【答案】C
【解析】【解答】A.摩擦起电是电子发生了转移，故错误。
B.闪电发生前，避雷针不带电，故错误。
C.电子从避雷针定向转移到避云层，所以电流是从云层到避雷针，故正确。
D.正电荷不会移动，故错误。
故答案为：C
【分析】摩擦起电的实质是电子发生了转移，电流的方向与电子的定向移动方向相反。
4、【答案】A
【解析】【解答】由是我校师生且体温正常时即可放行，说明两开关串联，A选项正确。
故答案为：A。
【分析】要同时符合两个条件，用电器才能工作，说明两开关串联。
5、【答案】C
【解析】【解答】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同，由欧姆定律I= 可知，通过两只灯泡的电流不一定相同，A不符合题意；
B．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，B不符合题意；
C．若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测电路的电流；再闭合S2，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通过L1的电流不变，根据并电路电流的规律，电流表的示数变大，C符合题意；
D．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，D不符合题意。
故答案为：C。
【分析】电压表并联在电路中，与谁并联就测量谁两端的电压；电流表串联在电路中。
6、【答案】A
【解析】【解答】AB．闭合开关S后，小灯泡L1、L2为串联，通过的电流相等，A符合题意，B不符合题意；
C．小灯泡L1、L2为串联，通过的电流相等，两灯电阻不同时，电压不相等，C不符合题意；
D．串联电路各部分电压之和等于电源电压，D不符合题意。
故答案为：A。
【分析】两个灯泡串联，电流相同，分得的电压与电阻成正比；两个灯泡并联，电压相同，分得的电流与电阻成反比。
7、【答案】D
【解析】【解答】A．水蒸气冲开橡胶塞，是将水蒸气的内能转化为橡胶塞的机械能，A不符合题意；
B．寒冷的冬天人们常搓手，双手摩擦时双手克服摩擦力做功，是利用做功的方式改变内能，B不符合题意；
C．发光二极管是利用半导体制成的，它具有单向导电性，C不符合题意；
D．云层中的闪电是云层之间摩擦产生的电荷，D符合题意。
故答案为：D。
【分析】改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的。物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大。物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小。
根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。
闪电是云层静电积累到一定量以后的放电现象。
8、【答案】D
【解析】【解答】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．
A. 由于没有控制导体长度和粗细相同，所以不能说铜导线的电阻一定比铝导线的电阻大，故错误；
B. 长度相同，粗细也相同的铜线、铝线，材料不同，电阻不相等，故错误；
C. 导线的材料和长度相同的两根铜线，粗的那根电阻较小，故错误；
D. 导线的材料和横截面积相同，长的那根电阻较大，故正确．
故答案为：D
【分析】电阻是导体自身的一种特性，与导体的材料、长度、横截面积和温度有关。
9、【答案】C
【解析】【解答】A．丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子而带正电，A不符合题意；
B．带正电的玻璃棒接触不带电的验电器时，金属箔上的电子较玻璃棒多，有一部分电子转移到少电子的玻璃棒上，A带正电；验电器的金属箔片张开，说明金属箔片带了同种电荷，B不符合题意；
C．金属导体能够移动的是带负电的自由电子；A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，金属杆中的电流方向是从A到B，C符合题意；
D．如果将金属杆的绝缘手柄去掉，由于人是导体，将无法观察到相同的现象，D不符合题意。
故答案为：C。
【分析】玻璃棒在和丝绸摩擦时失去电子带正电；电流的方向和电子的定向移动方向相反。
10、【答案】A
【解析】【解答】由电路图可知，两个灯泡串联，电压表测量L1两端的电压，闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，灯都不亮，先判断出是断路，而电压表有读数，说明L1断路。
二、填空题
1、【答案】3；不能
【解析】【解答】如图所示，用两节新干电池作电源，即电源电压是3V。
若开关闭合，电压表串联在电路中，由于电压表电阻太大，电路近似为断路，故此时灯泡不会发光，但电压表相当于测量电源电压，所以此时电压表的示数是3V。
【分析】一节电池的电压是1.5V；电压表串联在电路中测量电源电压。
2、【答案】解：如图所示：
【解析】【解答】分析实物图，两灯并联，开关在干路上，如图所示，
【分析】先分析实物图的连接方式，根据实物图画电路图。
3、【答案】；0.8
【解析】【解答】当开关S1断开，S2、S3闭合时，灯泡 被短接，所以只有灯泡 发光。当开关S1、S2闭合，S3断开时， 、 并联，两个电流表的指针位置均如图乙所示，所以电流表 所测的干路电流是1A，使用大量程；电流表 所测的 电流是0.2A，使用小量程。则通过灯L1的电流是
【分析】当开关S1断开，S2、S3闭合时，结合电流的流向判断灯泡的亮暗；当开关S1、S2闭合，S3断开时，两个灯泡并联，结合并联电路电流规律求解即可。
4、【答案】电；化学
【解析】【解答】蓄电池放电时是化学能转变为电能。
给蓄电池充电，消耗电能，再以化学能的形式储存，故是把电能转化为化学能。
【分析】蓄电池放电时，化学能转化为电能；充电时，电能转化为化学能。
5、【答案】0；1
【解析】【解答】由图可知，当滑片a端转到“0”挡位时，电路处于断开状态，电路中没有电流，则风扇处于关闭状态。因为与电动机串联的电阻越小，电动机转速越快，则风扇转速最快时与电动机串联电阻最小，即滑片转到“1”挡位。
【分析】电路未接通时，用电器不工作，电路中的电阻最小时，电功率最大。
三、计算题
1、【答案】（1）解：闭合开关，R1与R2并联，电流表A1测干路的电流，I=0.6A，电流表A1测R2的电流I2=0.2A。
答：通过R2的电流是0.2A；
（2）解：由并联电路电流的规律可知通过R1的电流I1=I-I2=0.6A-0.2A=0.4A
答：通过R1的电流是0.4A；
（3）解：由并联电路电压的规律可知R2两端的电压U2=U=6V
答：R2两端的电压是6V；
（4）解：滑片移至左端，R1与R2并联，由并联电路电压的规律可知R1的电压U1=U=6V
答：R1的滑片P移至最左端时，R1的电压是6V。
【解析】【分析】（1）根据支路电流表示数，判断此支路电流大小；
（2）根据并联电路电流规律，计算支路电流大小；
（3）电压表和所测量的位置并联，测量电压；
（4）根据并联电路电压规律，计算电压大小。
2、【答案】（1）解：由图可知，灯泡L与滑动变阻器组成串联，电压表测量的是灯泡L两端的电压，电流表测量的是电路中的电流，当滑片P移到B端时，滑动变阻器接入电路的电阻为0，电压表测量的是灯泡L两端的电压，也是电源电压，所以电源电压U=UL=6V
答：电源电压是6V；
（2）解：由图可知，灯泡L与滑动变阻器串联，电压表测量的是灯泡L两端的电压，电流表测量的是电路中的电流，当滑片P移到A端时，滑动变阻器接入电路的电阻最大，通过滑动变阻器R的电流I滑=I=0.24A
滑动变阻器两端的电压U滑=U﹣UL=6V﹣2V=4V
答：滑片P移至A端时，通过滑动变阻器R的电流是0.24A，滑动变阻器两端的电压是4V；
（3）解：滑动变阻器铭牌含义：20Ω表示滑动变阻的最大阻值为20Ω；2A表示滑动变阻器允许通过的最大电流是2A。
答：20Ω表示滑动变阻的最大阻值为20Ω，2A表示滑动变阻器允许通过的最大电流是2A。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，当滑片P移到B端时，滑动变阻器接入电路的电阻为0，电压表测量的是灯泡L两端的电压，也是电源电压。
（2）当滑片P移到A端时，滑动变阻器接入电路的电阻最大，根据串联电路电流规律可知通过滑动变阻器R的电流，根据串联电路电压的规律可求出滑动变阻器两端的电压。
（3）结合滑动变阻器铭牌含义解答即可。
3、【答案】（1）解：由于灯L1和L2并联，根据并联电路电压规律可知：
U=U1=U2=3V
（2）解：由图可知：A1测干路电流，A2测通过灯L2电流，则有：
干路电流:I=1.5A，通过灯L2电流: I2=0.48A
通过灯L1电流: I1＝I﹣I2＝1.5A﹣0.48A＝1.02A
（3）解：由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此电流表A2的示数不变，还是0.48A,若在工作过程中L1灯丝突然烧断，A1测通过L2的电流，还是0.48A
【解析】【分析】（1）在 并联电路中，各支路的电压和电源电压相等；
（2）根据电流表选择的量程和指针位置读取电流大小，结合并联电路电流规律计算支路电流大小；
（3）并联电路互不影响，若一个支路断路，另一个支路不受影响。
四、实验探究
1、【答案】（1）
（2）2.6V；只做了一次实验，可能出现偶然性；并联电路的总电压与各支路两端电压相等
【解析】【解答】（1）灯L1、L2并联，要测量灯泡L1两端电压，电压表需与L1并联，因为干电池组电压为3V，则选择0～3V量程，如图所示：
；（2）因为干电池组电压为3V，选择0～3V量程，则对应的分度值为0.1V，根据指针所指位置可读出电压值为2.6V；利用实验得出实验结论的过程中，为了避免实验的偶然性，增加实验的可信度，换用不同规格的灯泡多测量几次并联电路两端的电压，才能进行归纳总结，这样得出的结论才更加准确．并联电路中的电压规律：并联电路两端的总电压和各支路两端的电压相等．
【分析】（1）电压表并联在电路中，与谁并联就测量谁两端的电压；
（2）结合电压表选择的量程和分度值，根据指针读数即可；为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验；并联电路中各支路电压相等。
2、【答案】（1）电源；化学
（2）单向导电
（3）一定
【解析】【解答】(1)在送个简单的电路中，水果把化学能转化为电能，相当于电源。(2)发光二极管简称LED具有单向导电的性质，电流只能从二极管的正极流入，负极流出。(3)当连接好电路后，只有一个发光二极管不亮，说明其他二极管是亮的，相互之间工作不受影响，则这些发光二极管一定是并联的。
【分析】（1）电路的基本结构包含电源、用电器、开关和导线，电源提供电能，消耗自身的化学能，将化学能转化为电能；
（2）二极管是由半导体材料组成的，具有单向导电性；
（3）两个用电器串联，电流回路只有一条，如果电路中存在某处断路，整个电路都不工作；两个用电器并联，两条支路互不影响。
