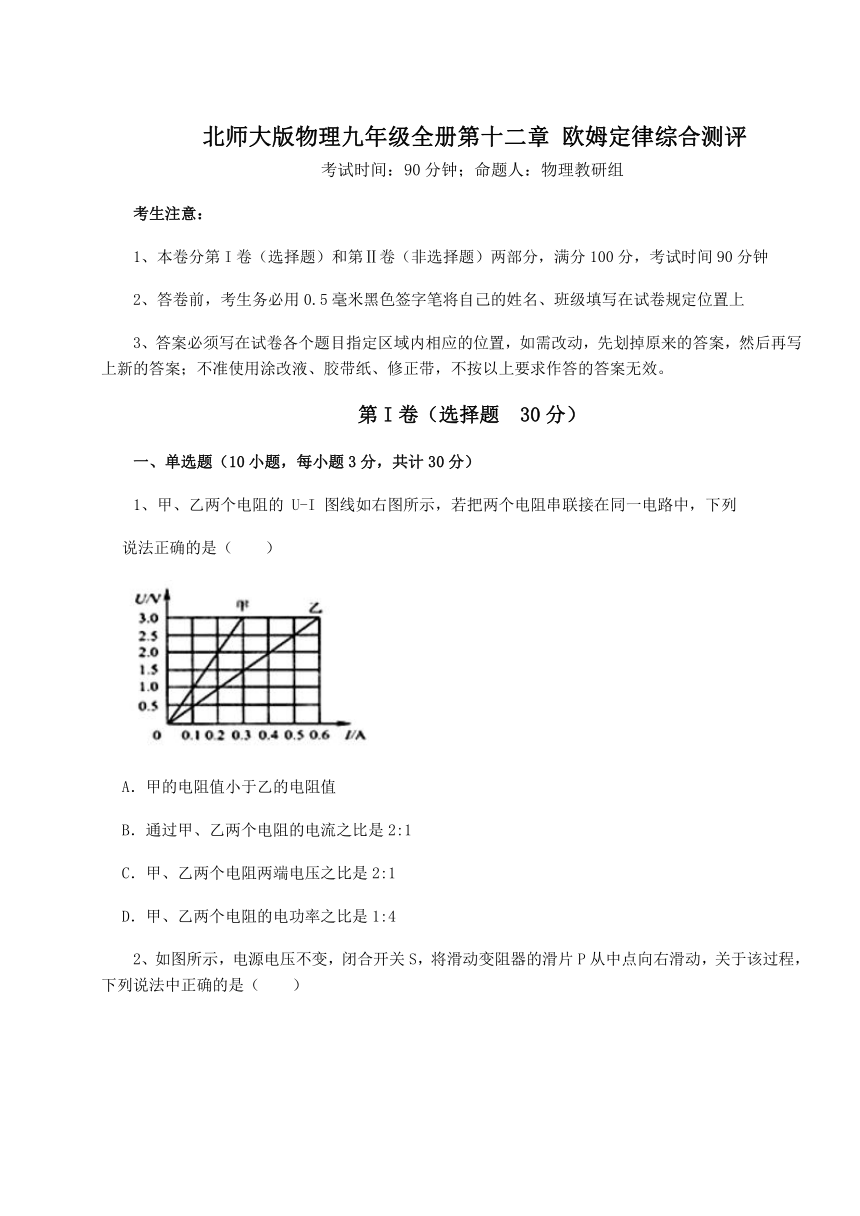

北师大版物理九年级全册第十二章 欧姆定律综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、甲、乙两个电阻的 U-I 图线如右图所示，若把两个电阻串联接在同一电路中，下列
说法正确的是（　　）
A．甲的电阻值小于乙的电阻值
B．通过甲、乙两个电阻的电流之比是2:1
C．甲、乙两个电阻两端电压之比是2:1
D．甲、乙两个电阻的电功率之比是1:4

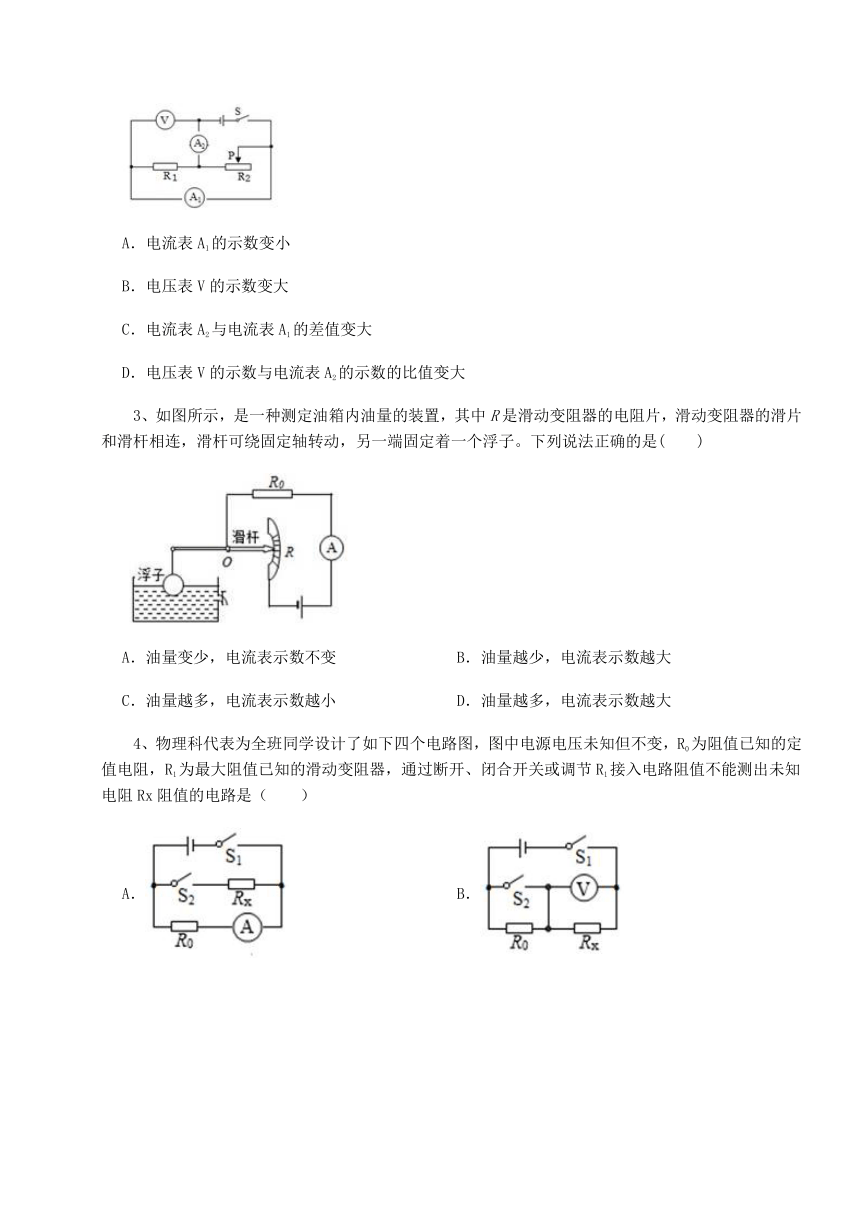

2、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（　　）
A．电流表A1的示数变小
B．电压表V的示数变大
C．电流表A2与电流表A1的差值变大
D．电压表V的示数与电流表A2的示数的比值变大
3、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是(　　)
A．油量变少，电流表示数不变 B．油量越少，电流表示数越大
C．油量越多，电流表示数越小 D．油量越多，电流表示数越大
4、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．
5、如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为 6V，定值电阻 R0 为 5Ω，油量表实质量程是 0～3V 的电压表。R 为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是（　　）
油量V/L 0 10 20 30 40 50
压敏电阻 R/Ω 25 20 15 10 5 2.5
A．油箱油量增多时，压敏电阻 R 的阻值变大
B．电压表示数为 3V 时，油箱中的油量为 50L
C．油箱中的油量为 20L 时，R0 两端的电压为 1.5V
D．油箱中油量减少时，电路消耗电能的总功率变大
6、如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（　　）
A．电压表的示数变大 B．电流表A1的示数变小
C．灯泡L的亮度变暗 D．电流表A2的示数不变

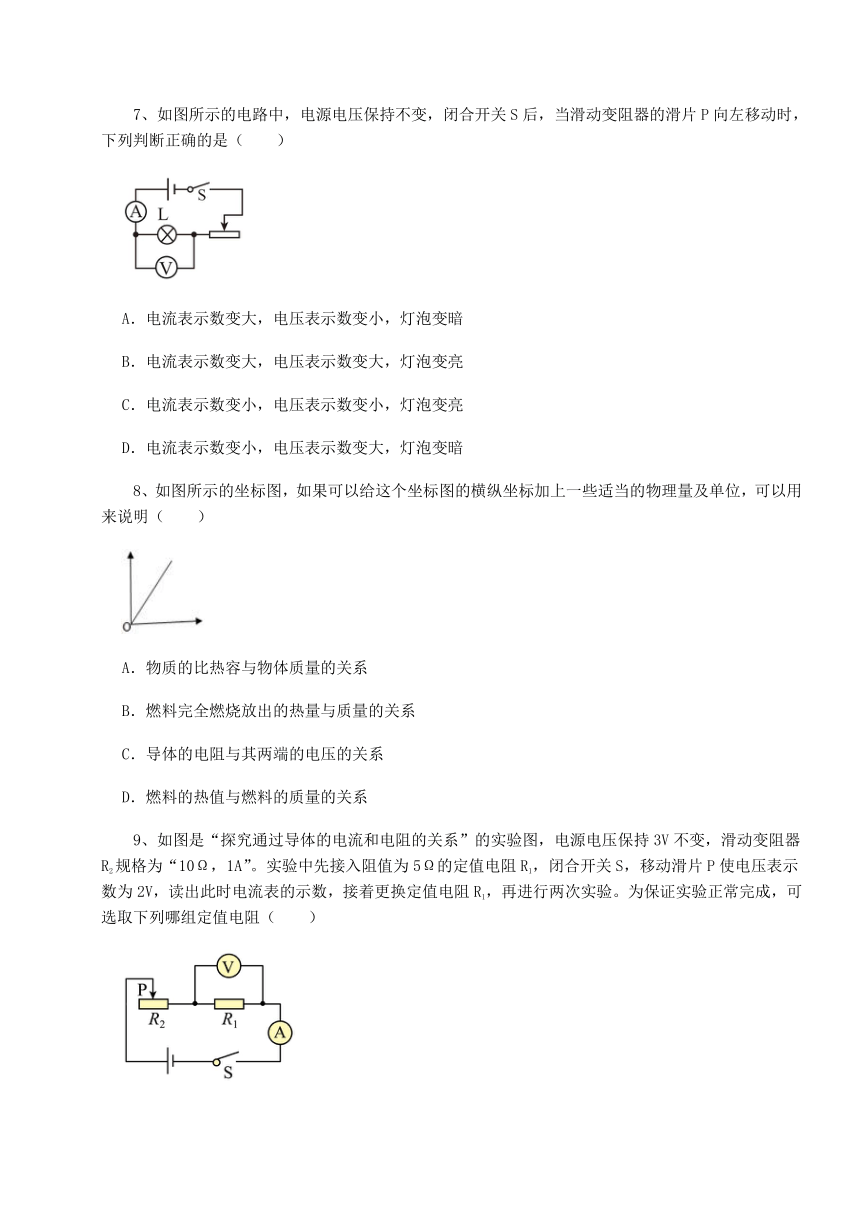

7、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变大，电压表示数变大，灯泡变亮
C．电流表示数变小，电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变大，灯泡变暗
8、如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明（　　）
A．物质的比热容与物体质量的关系
B．燃料完全燃烧放出的热量与质量的关系
C．导体的电阻与其两端的电压的关系
D．燃料的热值与燃料的质量的关系
9、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（　　）
A．10Ω和20Ω B．20Ω和30Ω C．10Ω和40Ω D．30Ω和40Ω
10、小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（　　）
A．药量表由电压表改造而成，药液量减少时示数变小
B．药量表由电压表改造而成，药液量减少时示数变大
C．药量表由电流表改造而成，药液量减少时示数变小
D．药量表由电流表改造而成，药液量减少时示数变大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V， 6W字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为　 　V，灯泡L的实际电功率P为　 　W。
2、在下列实验中，a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻。多次测量的目的与其他实验不同的是　 　（填写序号），其目的是　 　。
3、用一根长 、横截面积为 的铜质导线，电阻约为 ，跟 电源的两极直接连接起来，那么通过导线的电流约为　 　A。
4、如图所示是用电压表和电流表测电阻的一种连接方法， 为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数　 　（选填“大于”、“等于”或“小于”） 两端的实际电压，电流表示数　 　（选填“大于”、“等于”或“小于”）通过 的实际电流。
5、如图所示的电路中，电压U保持不变，其中R1＝40Ω、R2＝60Ω。当开关S断开时，电流表示数为0.9A，则当开关S闭合时，电流表示数为　 　A。
三、计算题（3小题，每小题7分，共计21分）
1、如图甲所示是某电子秤原理图，托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长为10cm的均匀电阻丝；空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端，R最大阻值为40Ω，电源电压恒为3V。请完成以下问题：
（1）空盘时，闭合开关S，若电路中的电流为0.3A，求R0的阻值。
（2）当电路中电流为0.1A时，求托盘内物体的质量。（g=10N/kg）
2、如图所示电路,电源电压不变。电阻R1的阻值为5Ω,闭合开关S,电阻R1两端的电压为3V,电阻R2两端的电压为6V。求:
（1）电源电压。
（2）电路中的电流。
3、在如图所示的电路中，电源电压为 且不变，滑动变阻器 上标有“ ， ”字样，闭合开关S，移动滑片 到某位置时，电压表、电流表的示数分别为 和 。求：
（1）滑动变阻器 接入电路的电阻；
（2）电阻 的阻值；
（3）在移动滑片 的过程中，通过电阻 的最大电流。
四、实验探究（2小题，每小题12分，共计24分）
1、如图是探究“通过导体的电流与电阻的大小关系”的电路图，某小组选用了如下器材：学生电源（3V）、滑动变阻器（10Ω，0.5A）、电 流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干：
（1）小明在用 5Ω的电阻完成第一次实验后，他接下来的操作应该是　 　；然后，他将 10Ω的定值电阻接入电路进行实验，他发现此时滑动变阻器的位置与前一次实验时相比向　 　（选填“左”或“右”）移了。
（2）此实验中定值电阻 R 两端的电压应该控制不变，为了得到三组实验数据，这个电压值的范围是　 　V。
2、为了探究“通过导体的电流与导体电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω。
（1）实验前，滑动变阻器的滑片应移到　 　端（选填“A”或“B”）
（2）小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是（　 　）。（填字母）
A．开关断路 B．滑片接触不良 C．电阻断路 D．电流表短路
排除故障后，小明根据实验数据在如图乙中描点，则阴影部分的面积表示　 　。
（3）第2次实验中，他将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置，小明应向　 　（选填“A”或“B”）端移动滑片，同时，眼睛应注视电压表示数。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A.甲的电阻：；乙的电阻，因此甲的电阻大于乙的电阻，故A错误；
B.串联电路中，各处电流都相等，因此通过甲和乙的电流之比为1：1，故B错误；
C.甲、乙的电压之比：，故C正确；
D.甲、乙的功率之比：，故D错误。
故选C。
【分析】（1）根据公式计算出两个电阻，然后比较大小；
（2）根据串联电路的电流特点分析；
（3）在串联电路中，电压的分配与电阻成正比，即：；
（4）在串联电路中，功率的大小与电阻成正比，即：。
2、【答案】D
【解析】【解答】AB．由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电阻R1的电流不变，电流表A1的示数不变，AB不符合题意；
CD．将滑动变阻器的滑片P从中点向右滑动时，滑动变阻器接入电路中的电阻变大，由 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，电流表A1的示数不变，所以，干路电流变小，即电流表A2的示数变小，故电流表A2与电流表A1的差值变小，则电压表V的示数与电流表A2的示数的比值变大，C不符合题意，D符合题意。
故答案为：D。
【分析】 由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。 根据电源电压可知，电压表V的示数变化；根据并联电路中各支路独立工作可判断A1的示数不变；滑动变阻器的滑片P从中点向右滑动 ，接入电路的电阻变大；根据欧姆定律得出通过R2的电流变小，结合A1的示数不变，得出A2的示数变小，从而可判断CD选项.
3、【答案】D
【解析】【解答】根据图像，浮子和滑杆组成杠杆，当液面上升时，滑杆向下滑动，接入电路中的电阻减小，根据公式I=得：电流表示数变大，D符合题意。
故答案为：D.
【分析】分析电路，是一个串联电路，根据液面变化，分析电阻大小变化，再判断电流的变化。
4、【答案】A
【解析】【解答】A．由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故A符合题意；
B．闭合开关S1和S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合S1，断开S2，此时电压表的示数为U1，可以求得Rx为 ，故B不符合题意；
C．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为 ，故C不符合题意；
D．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为 ，故D不符合题。
故答案为：A。
【分析】根据电压表和电阻电阻，当电阻电阻和未知电阻串联时，利用电压表分别测量部分电压和总电压，利用电压和电阻电阻可以计算未知电阻；利用电流表和滑动变阻器的最大和最小电阻，可以计算未知电阻。
5、【答案】C
【解析】【解答】A．由表格中的数据可知，油箱油量增多时，压敏电阻R的阻值变小，A不符合题意；
B．由图可知，该电路为串联电路；电压表测量定值电阻两端的电压；电压表示数为3V时，根据串联电路电压特点可知，压敏电阻两端的电压为6V 3V=3V
根据串联电路的分压特点可知，电阻相同，分担的电压相同，故压敏电阻此时的阻值为5Ω，故箱中的油量为40L，B不符合题意；
C．油箱中的油量为20L时，压敏电阻的阻值为15Ω，总电阻为R′=15Ω+5Ω=20Ω
此时电路中的电流为I= = =0.3A
R0两端的电压为U′=IR0=0.3A×5Ω=1.5V
C符合题意；
D．油箱中油量减少时，压敏电阻阻值变大，根据欧姆定律可知，电路中的电流减小，根据P=UI可知，电路消耗电能的总功率变小，D不符合题意。
故答案为：C。
【分析】根据压力变化分析电阻变化规律，结合电压和电阻计算电流的大小，利用电流和电阻的乘积计算电压。
6、【答案】B
【解析】【解答】A．由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测变阻器支路的电流；因电源的电压保持不变，所以，移动滑片时，电压表V的示数不变，A不符合题意；
B．因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A1的示数变小，B符合题意；
C．因并联电路中各支路独立工作、互不影响，所以，移动滑片时，通过灯泡L的电流不变，实际功率不变，灯泡的亮暗不变，C不符合题意；
D．在变阻器的滑片P从中点向下端滑动过程中，接入电路中的电阻变大，由I=U/R可知,该支路的电流变小，即电流表A2的示数变小，D不符合题意；
故答案为：B
【分析】理清元件的连接方式及电表的测量对象，根据并联电路电流、电压特点和欧姆定律分析滑片P从中点向下滑动的过程中电压表、电流表示数的变化。
7、【答案】B
【解析】【解答】当滑动变阻器的滑片P向左移动时，电阻变小，电流变大，电压表示数变大，灯泡变亮。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律、电功率公式分析答题。
8、【答案】B
【解析】【解答】A．比热容是物质的一种属性，与物体的质量无关，A不符合题意；
B．由 可知，燃料完全燃烧放出的热量与质量的关系为过原点的直线，B符合题意；
C．导体的电阻与材料、长度与横截面积有关，与其两端的电压无关，C不符合题意；
D．燃料的热值是物质的属性，与燃料的质量无关，D不符合题意。
故答案为：B。
【分析】该图象反应的物理量之间成正比关系，从所学物理规律中找到对应的物理量即可。
9、【答案】A
【解析】【解答】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U滑=U-UR=3V-2V=1V
因为串联电路中各处的电流相等，所以根据欧姆定律可得
当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值Rmax=2R滑max=2×10Ω=20Ω
即定值电阻的最大阻值不能超过20Ω，结合选项可知，A符合题意，BCD不符合题意。
故答案为：A。
【分析】根据串联电路电压规律，计算分压，利用电压和电流的比值， 计算电阻大小。
10、【答案】C
【解析】【解答】由图知道，药量表与电阻R和滑动变阻器串联，所以药量表由电流表改造而成；由图知道，当药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，则电路的总电阻变大，由欧姆定律知道，电路中电流变小，即电流表示数变小，故只有C符合题意。
故答案为：C。
【分析】理清元件的连接方式，电流表在使用时要串联接入电路中，电压表使用时要并联接入电路中，据此判定药量表的种类；药量减少时，根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律判定药量表示数的变化。
二、填空题
1、【答案】6；1.5
【解析】【解答】当开关S、S1均闭合，滑片P移至a端时，滑动变阻器全部接入电路和小灯泡并联，因为灯泡L正常发光，根据并联电路的电压规律可知，电源电压等于灯的额定电压等于6V。
当开关S、S1均闭合，滑片P移至a端时，灯的电流为
灯的电阻为
滑动变阻器的最大电阻为
开关S闭合，S1断开，滑片P移至b端时，滑动变阻器全部接入电路和灯串联，此时灯的功率为
【分析】分析电路结构，灯泡和滑动变阻器是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
2、【答案】c；多次测量求平均值减小误差
【解析】【解答】a.在“探究电流与电压的关系”实验中，多次测量的目的是寻找普遍规律，避免偶然性；b.在“探究电流与电阻的关系”实验中，多次测量的目的是寻找普遍规律，避免偶然性；
c.在“伏安法测电阻”实验中，多次测量的目的是求待测电阻的平均值，减小误差。所以多次测量的目的与其他实验不同的是c。
【分析】多次测量的目的一般有两个：①多次测量寻找普遍规律，避免偶然性，如a、b；②多次测量求平均值减小误差，如c。
3、【答案】1.1×104
【解析】【解答】根据 可知，通过导线的电流为
【分析】利用电压和电阻的比值计算电流。
4、【答案】大于；等于
【解析】【解答】考虑电流表有内阻，两端会有很小的电压，电压表测量 和电流表两端的电压，示数大于 两端的实际电压。
电压表中有微弱电流，没有通过电流表；电流表测量通过 的电流，示数等于通过 的实际电流。
【分析】电压表测量电阻和电流表的分压时，比电阻的分压偏大；电流和所测量的位置串联。
5、【答案】2.25
【解析】【解答】当开关S断开时，电路为R2的简单电路，电流表测通过R2的电流，即I2=0.9A，由欧姆定律得R2两端的电压U2=I2R2=0.9A×60Ω=54V
当开关S闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，电流表的示数I=I1+I2=+ I2=+ 0.9A =2.25A
电流表示数为2.25A。
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电流表示数和R2电阻值求出电源电压；根据欧姆定律求出通过R1的电流，根据并联电路的电流关系求出总电流。
三、计算题
1、【答案】（1）解：空盘时，电路为R0的简单电路，则R0的阻值
答：R0的阻值是10Ω；
（2）解：当电路中电流为0.1A时，电路中的总电阻
滑动变阻器接入电路中的电阻
R是一根长为10cm的均匀电阻丝，且最大阻值为40Ω，弹簧的压缩量
由图乙可知托盘受到的压力F=25N，则物体的质量
答：托盘内物体的质量是2.5kg。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，空盘时，电路为R0的简单电路，根据欧姆定律求出R0的阻值。
（2）当电路中电流为0.1A时，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路中的电阻，根据“R是一根长为10cm的均匀电阻丝，且最大阻值为40Ω”求出弹簧的压缩量，根据图乙可知托盘受到的压力，物体对水平面的压力和自身的重力相等，根据F=G=mg求出托盘内物体的质量。
2、【答案】（1）解：由电路图可知，R1与R2串联，因串联电路中总电压等于各分电压之和，
所以电源电压：U=U1 U2=3V 6V=9V
答：电源电压为9V
（2）解：因串联电路中各处的电流相等，所以电路中的电流:I2=I1= = =0.6A。
答：电路中的电流为0.6A。
【解析】【分析】（1）在串联电路中，各用电器电压和等于电源电压；（2）根据电压和电阻的比值计算电流。
3、【答案】（1）解：由电路图可知，电路为R1和R2的串联电路，滑动变阻器接入电路的电阻为
答：滑动变阻器 接入电路的电阻为10Ω。
（2）解：电阻 两端的电压为U1=U-U2=6V-2V=4V
电阻 的阻值为
答：电阻 的阻值20Ω。
（3）解：通过 的电流最大时， 上的电压为最大，即变阻器接入电路的电阻为零，此时通过电阻 的最大电流
答：在移动滑片 的过程中，通过电阻 的最大电流0.3A。
【解析】【分析】（1）电压表测量滑动变阻器两端的电压，结合电流利用欧姆定律求解电阻即可；
（2）串联分压，结合电源电压和滑动变阻器两端的电压求解定值电阻的电压，结合电流利用欧姆定律求解电阻；
（3）滑动变阻器接入电路的电阻为零时电流最大，利用欧姆定律求解即可。
四、实验探究
1、【答案】（1）断开开关，将滑动变阻器调到最大值，然后将其他的电阻接入电路；右
（2）2V～3V
【解析】【解答】（1）根据实验目的知道，用 5Ω的电阻完成第一次实验后，他接下来的操作应该是：断开开关，将滑动变阻器调到最大值，然后将其他的电阻接入电路。
根据题意知道，将 10Ω的定值电阻接入电路进行实验，由串联分压原理知道，定值电阻两端电压将会变大，要保持定值电阻两端电压不变，则应增大滑动变阻器的分压，滑动变阻器接入电路的电阻应增大，故与前一次实验时相比滑动变阻器滑片应向右移动。
（2）滑动变阻器与定值电阻串联在电路中，当滑动变阻器接入电路的电阻为0时，定值电阻两端的电压都等于电源电压，所以，控制的最高电压为3V；
由串联电路的分压规律知道，电阻越大，分担的电压越大，当把20Ω的电阻接入电路时，滑动变阻器移动到阻值最大端，此时电阻电阻两端的电压是最小的；此时电路中的电流为
则定值电阻两端的电压为U小=IR=0.1A×20Ω=2V
所以控制的电压的取值范围为2V～3V。
【分析】（1）规律类实验，为使结论具有普遍性，应进行多次实验；利用串联分压原理分析解答。
（2）由串联电路的规律及分压原理，利用欧姆定律分析计算即可。
2、【答案】（1）B
（2）C；定值电阻两端的电压
（3）B
【解析】【解答】(1)实验前，为保护电路，滑动变阻器的滑片应移到阻值最大处B端。(2)AB．若开关断路或滑片接触不良，则整个电路断路，两表都没有示数，AB不符合题意；
C．若电阻断路，电流表指针无偏转，电压表串联在电路中测电源电压，电压表指针满偏，C符合题意；
D．若电流表短路，电流表没有示数，电路为通路，电压表测电阻两端的电压，因电源电压为3V，根据串联电路电压的规律，移动变阻器的滑片，电压表示数应小于3V，D不符合题意。
故答案为：C。排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积为IR，根据 可知，阴影部分表示定值电阻两端的电压(3)根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大。探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，即增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，同时，眼睛应注视电压表示数。
【分析】（1）为了保证电路安全，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；结合欧姆定律和图像的横纵坐标分析面积的意义；
（3）定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻此时的电压判断滑动变阻器的移动方向。
