2021-2022学年基础强化北师大版物理九年级全册第十四章 电磁现象章节训练练习题（Word版含答案）

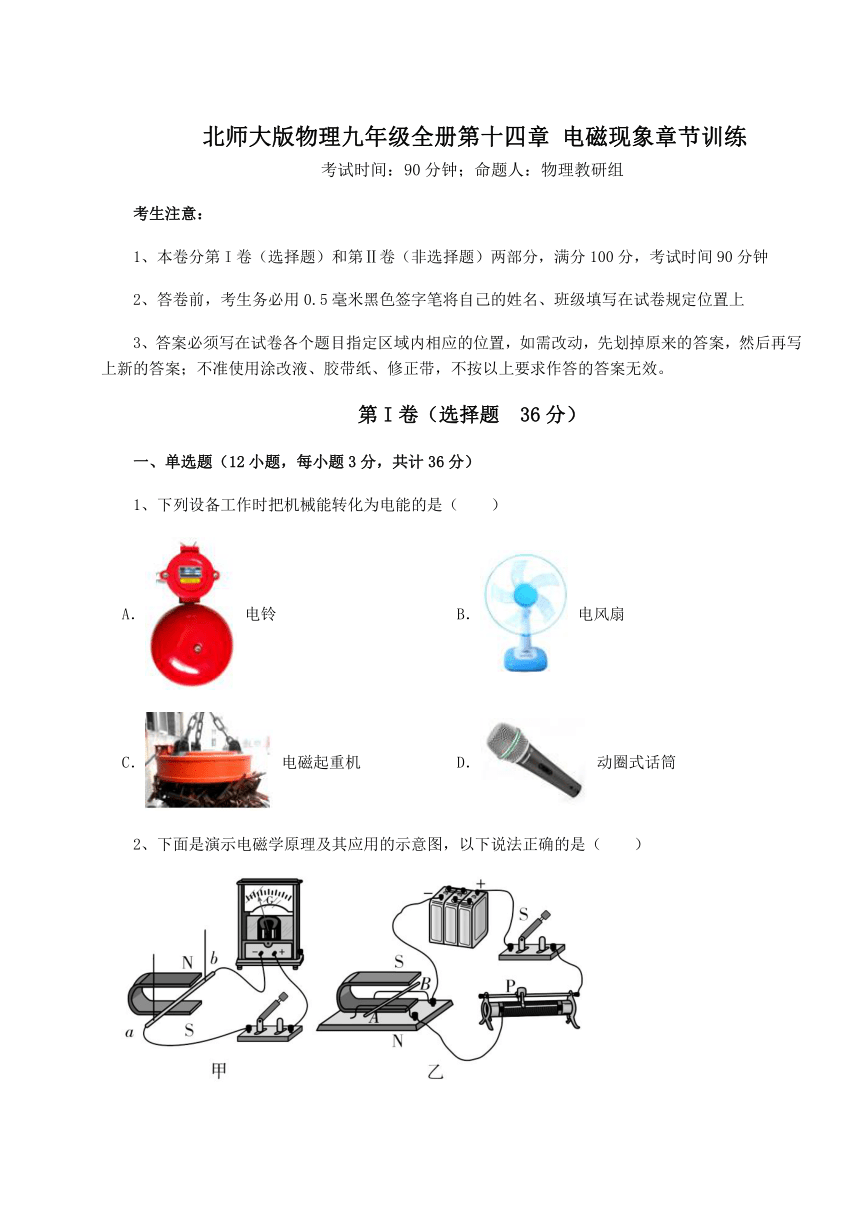

北师大版物理九年级全册第十四章 电磁现象章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、下列设备工作时把机械能转化为电能的是（　　）
A． 电铃 B． 电风扇
C． 电磁起重机 D． 动圈式话筒

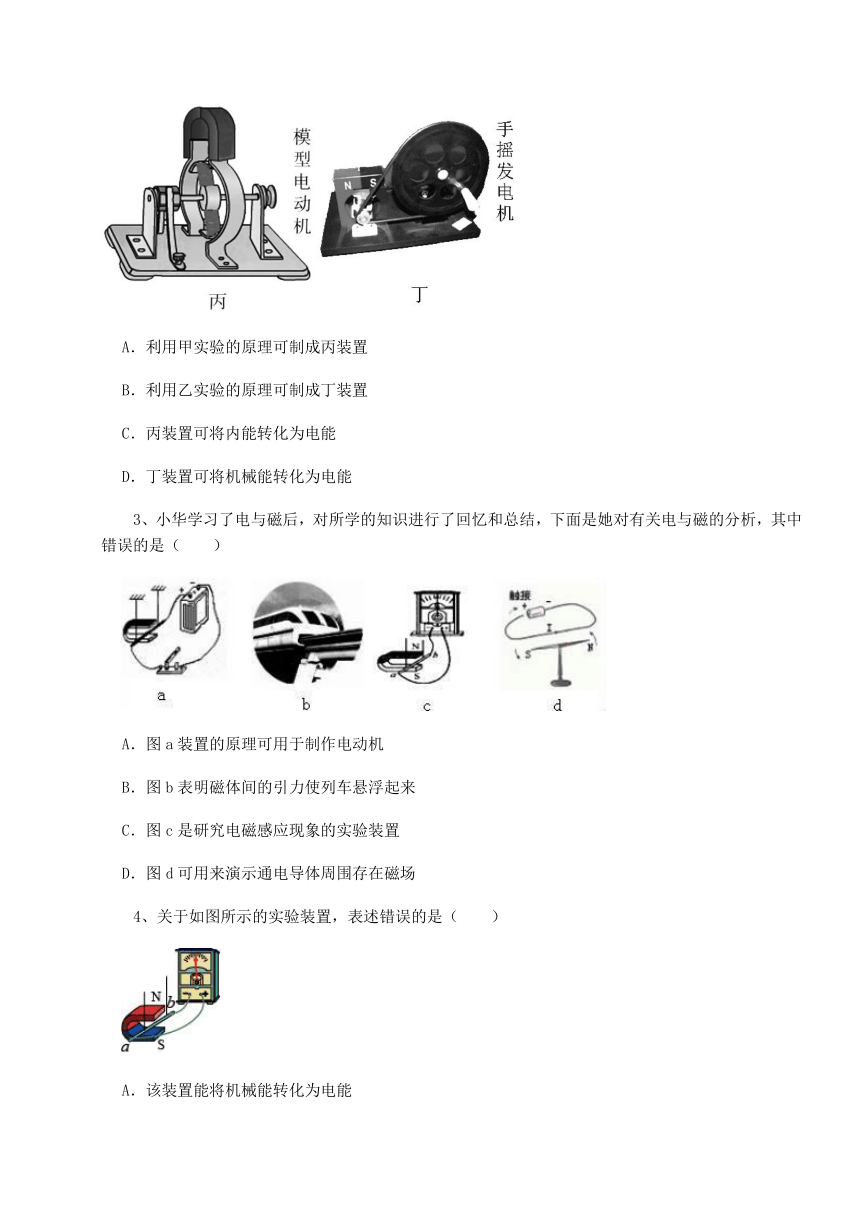

2、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（　　）
A．利用甲实验的原理可制成丙装置
B．利用乙实验的原理可制成丁装置
C．丙装置可将内能转化为电能
D．丁装置可将机械能转化为电能
3、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（　　）
A．图a装置的原理可用于制作电动机
B．图b表明磁体间的引力使列车悬浮起来
C．图c是研究电磁感应现象的实验装置
D．图d可用来演示通电导体周围存在磁场
4、关于如图所示的实验装置，表述错误的是（　　）
A．该装置能将机械能转化为电能
B．该装置可用来探究感应电流产生条件
C．该装置揭示的原理可应用于电动机
D．该装置所揭示的规律是法拉第首先发现的

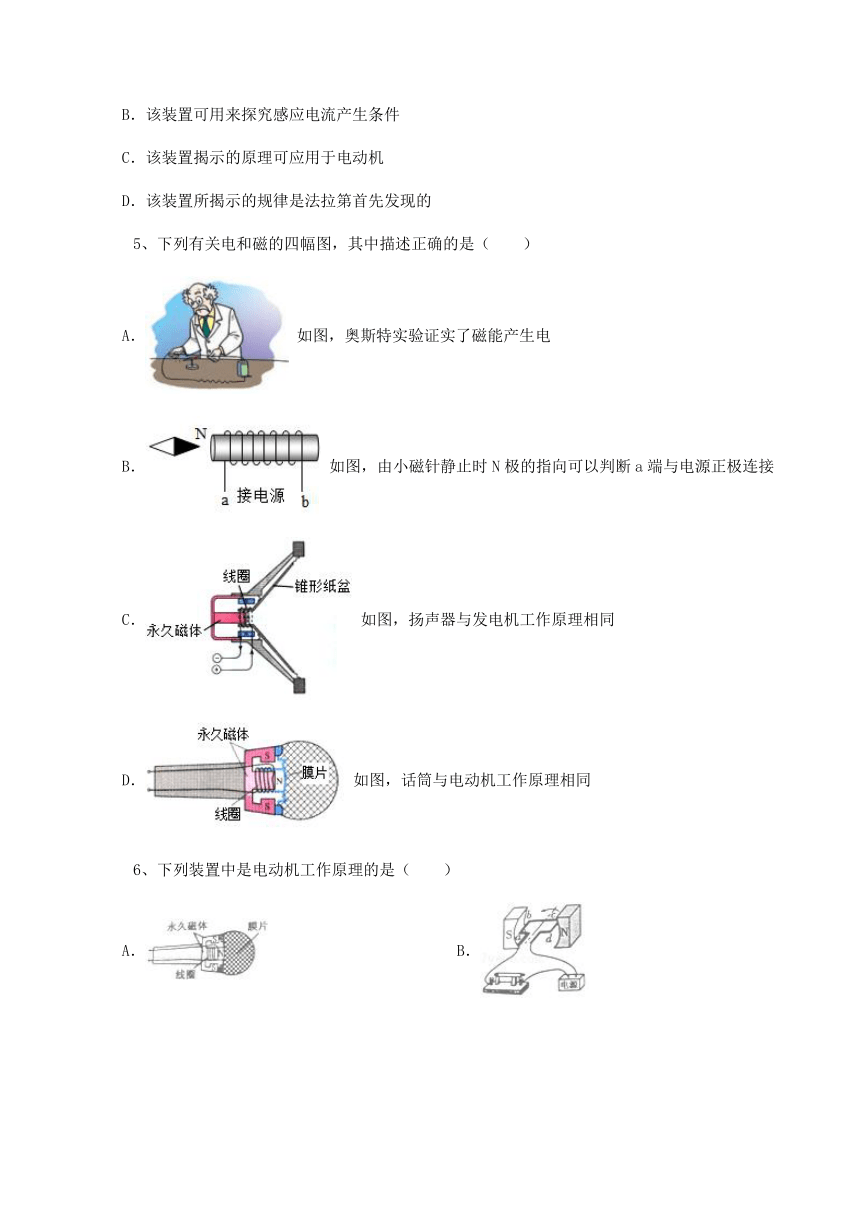

5、下列有关电和磁的四幅图，其中描述正确的是（　　）
A． 如图，奥斯特实验证实了磁能产生电
B． 如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C． 如图，扬声器与发电机工作原理相同
D． 如图，话筒与电动机工作原理相同
6、下列装置中是电动机工作原理的是（　　）
A． B．
C． D．

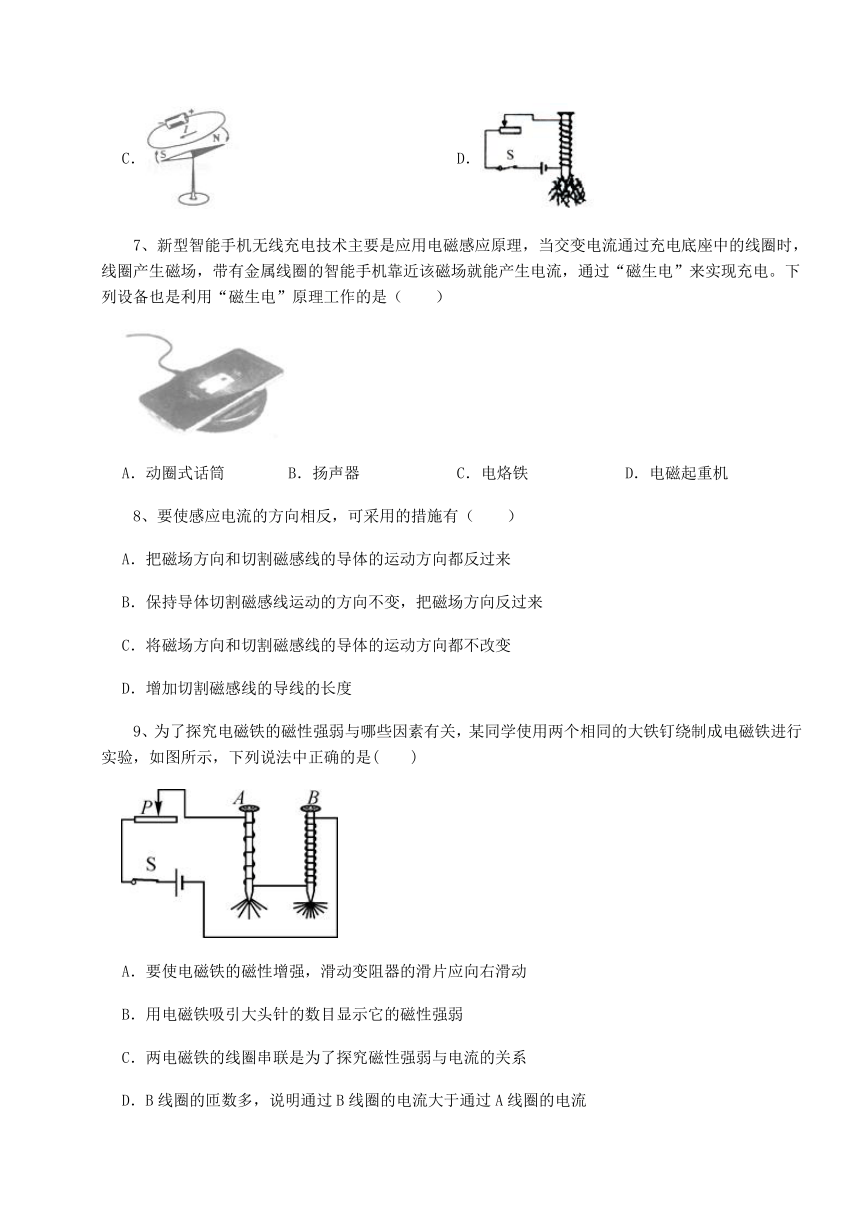

7、新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（　　）
A．动圈式话筒 B．扬声器 C．电烙铁 D．电磁起重机
8、要使感应电流的方向相反，可采用的措施有（　　）
A．把磁场方向和切割磁感线的导体的运动方向都反过来
B．保持导体切割磁感线运动的方向不变，把磁场方向反过来
C．将磁场方向和切割磁感线的导体的运动方向都不改变
D．增加切割磁感线的导线的长度
9、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是(　　)
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流

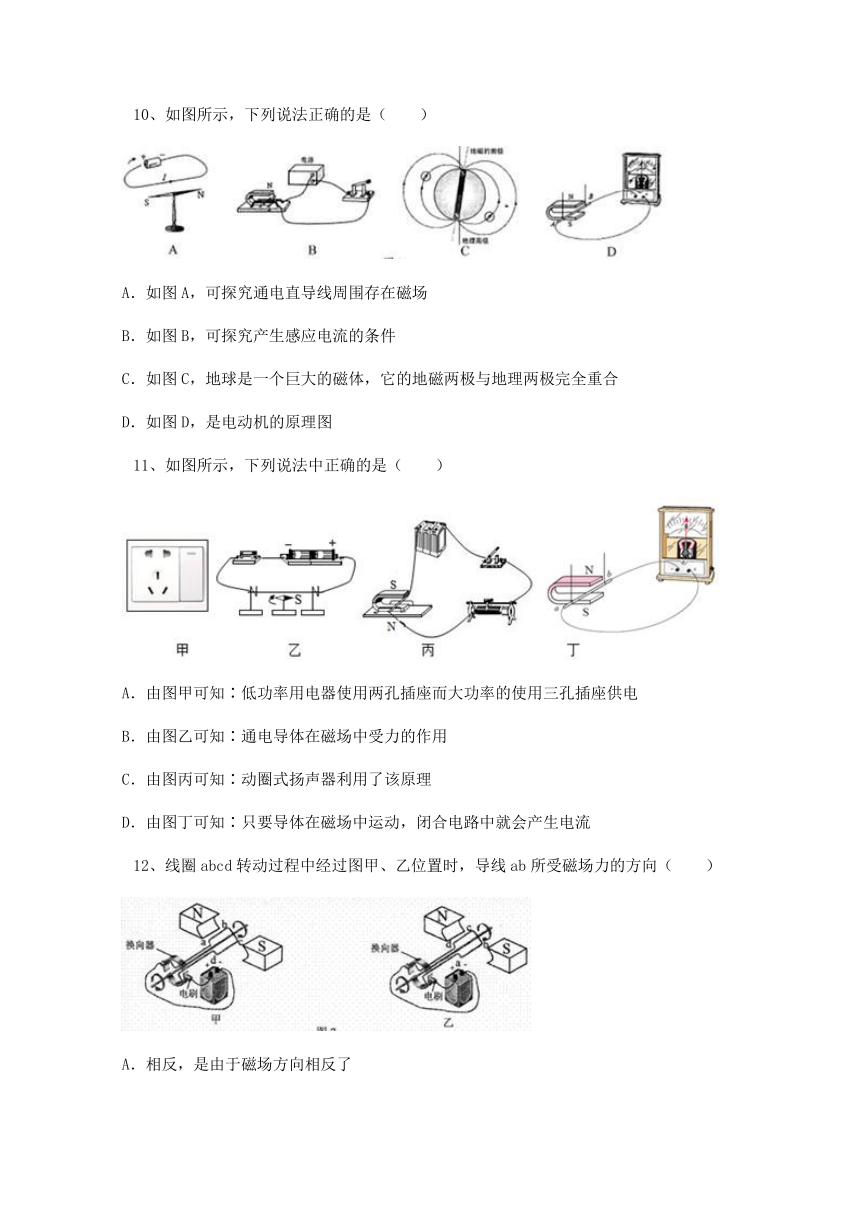

10、如图所示，下列说法正确的是（　　）
A．如图A，可探究通电直导线周围存在磁场
B．如图B，可探究产生感应电流的条件
C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合
D．如图D，是电动机的原理图
11、如图所示，下列说法中正确的是（　　）
A．由图甲可知∶低功率用电器使用两孔插座而大功率的使用三孔插座供电
B．由图乙可知∶通电导体在磁场中受力的作用
C．由图丙可知∶动圈式扬声器利用了该原理
D．由图丁可知∶只要导体在磁场中运动，闭合电路中就会产生电流
12、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（　　）
A．相反，是由于磁场方向相反了
B．相反，是由于流过ab的电流方向相反了
C．相同，是由于磁场方向、流过ab的电流方向都改变了
D．相同，是由于磁场方向、流过ab的电流方向都没改变
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 　 　（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 　 　有力的作用，此现象中能量转化情况是 　 　。
2、同学们做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之向右运动起来。可知：实验装置左侧运用的原理是　 　；实验装置右侧产生的现象在生活中的应用是　 　（举一个实例）；若要使cd棒向左运动，请你写出一条可行的操作方法：　 　。
3、如图所示是某实验小组的同学进行电磁学实验的装置。
（1）当开关S闭合后，可以观察到磁场中金属棒ab在导轨上向右运动，这说明磁场对导电体有　 　。
（2）若只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与　 　有关。
4、如图所示的是一种环保墨手电筒，这种手电筒不用于电池作为电源，使用时只要将它来回摇晃就能发光，这种手电俺能够发电的原理是　 　，其能量是由　 　转化成电能。
5、如图是研究电磁铁磁性的电路图，则电磁铁的S极为　 　（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变　 　（选填“强”或“弱”）。
6、图中，静止在通电螺线管周围的小磁针，其中指向错误的是　 　（填标号）
三、实验探究（2小题，每小题14分，共计28分）
1、在探究电和磁之间的关系时，小明用磁体、铜棒ab、电流表、导线组成如图所示的实验装置．
（1）实验中发现，铜棒ab左右运动时，电流表指针也来回摆动，这种现象叫　 　现象．人们根据这个原理制成了　 　，把机械能转化为电能．
（2）小刚用一节干电池替换了装置中的电流表，他们发现电路一接通，铜棒ab会向左摆动；若对调电池的正负极，铜棒ab会向　 　摆动．这一现象说明了通电导体在磁场中受力的方向与　 　方向有关．
2、如图所示是研究“电磁铁的磁性强弱”的实验电路图。
（1）要改变通电螺线管线圈中的电流大小，可通过　 　来实现；
（2）要判断通电螺线管周围磁场强弱，可通过观察　 　来确定。应用的物理研究方法是　 　法。
（3）从两图可以说明，电磁铁的磁性强弱与　 　和　 　有关。
-参考答案-
一、单选题
1、【答案】D
【解析】解：A、电铃通电工作时产生磁性，可以吸引铁锤运动，是将电能转化为机械能，A不符合题意；
B、电风扇中电动机的工作原理是通电线圈在磁场中受力转动，是将电能转化为机械能，B不符合题意；
C、电磁起重机通电工作时产生磁性，可以吸引铁质物体，是将电能转化为机械能，C不符合题意；
D、动圈式话筒的工作原理是电磁感应，是将机械能转化为电能，D符合题意。
故答案为：D。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律。
2、【答案】D
【解析】A．甲实验室得出导体棒切割磁感线产生感应电流，也就是磁生电，是电磁感应的原理，据此可制成发电机图丁，故A错误；
B．乙实验室发现通电导线在磁场中受到力的作用，电能驱动导体在磁场中运动，也就是电动机原理，对应图丙，故B错误；
C．丙装置电能转化为机械能，是机器转动起来，故C错误；
D．丁中通过摇动手柄，把转动的机械能转化为电能，从而发电，故D正确。
故答案为：D。
【分析】先要弄清每个图形所研究的是哪些实验或现象，然后再进行判断。
3、【答案】B
【解析】解：A、当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，图a可用于制作电动机；A不符合题意；
B、b图为磁悬浮列车，是利用同名磁极相互排斥工作的，图b表明磁体间的斥力使列车悬浮起来；错误，符合题意；
C、当导体运动时，电流表的指针会发生偏转，即会产生感应电流，故图c是研究电磁感应现象的实验装置；C不符合题意；
D、此实验是奥斯特实验，故图d说明了电流的周围存在磁场。D不符合题意。
故答案为：B。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.
4、【答案】C
【解析】图中导体ab在磁场中做切割磁感线运动时，电路中会产生感应电流，灵敏电流计的指针会偏转，这一过程将机械能转化为电能，这个现象叫电磁感应，首先揭示这一现象的物理学家是法拉第，我们利用这个原理制成了发电机。ABD正确，不符合题意，C错误，符合题意。
故答案为：C。
【分析】闭合电路的部分导体切割磁感线时，导体中产生感应电流，是电磁感应现象，发电机根据电磁感应发电。
5、【答案】B
【解析】A．该图是奥斯特实验，证明通电导线周围有磁场，演示的是电流的磁效应，A不符合题意；
B．当小磁针自由静止时，根据磁极间的作用规律可以确定，相互靠近的一定是异名磁极；因此螺线管的左端为S极，右端为N极，根据螺线管的N极，再结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入、右端流出，电流是从电源的正极流出回到负极，所以a端与电源正极连接，B符合题意；
C．动圈式扬声器是将电信号转化成声信号，将电能转化为机械能，其原理与电动机的工作原理相同，C不符合题意；
D．动圈式话筒是将声信号转化为电信号，将机械能转化为电能，其工作原理与发电机的工作原理相同，D不符合题意。
故答案为：B。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
6、【答案】B
【解析】解：A、动圈式话筒主要利用了电磁感应的原理，与电动机的原理不同，故不合题意；
B、该装置中有电源，研究的是通电线圈在磁场中受力转动，是电动机的工作原理，故符合题意；
C、该装置是奥斯特实验装置，探究电流的磁效应，故不合题意；
D、该装置是探究电磁铁磁性强弱的影响因素的实验，故不合题意。
故答案为：B。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.据此结合选项逐一分析.
7、【答案】A
【解析】解： 从题意中知道，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A、动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，A符合题意；
B、扬声器是利用通电导体受到磁场力的作用工作的，B不符合题意；
C、电烙铁是利用电流的热效应工作的，C不符合题意；
D、电磁起重机是利用电流的磁效应工作的，D不符合题意。
故答案为：A
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.
8、【答案】B
【解析】A．把磁场方向和切割磁感线的导体的运动方向都反过来，二者同时改变，感应电流的方向不变，A不符合题意。
B．保持导体切割磁感线运动的方向不变，把磁场方向反过来，则感应电流的方向相反，B符合题意。
C．将磁场方向和切割磁感线的导体的运动方向都不改变，感应电流的方向不变，C不符合题意。
D．增加切割磁感线的导线的长度，电流方向不变，电流变大，D不符合题意。
故答案为：B
【分析】感应电流的方向与导体的运动方向及磁场方向都有关系，要使感应电流的方向相反，可采用的措施有改变磁场方向或改变切割磁感线的导体的运动方向.
9、【答案】B
【解析】A. 要使电磁铁的磁性增强，就要使电路中的电流增大，在电压不变的情况下，可以通过减小电阻，增大电流，故滑片应向左滑，A不符合题意；
B. 电磁铁的磁性强弱无法直接用肉眼看出，可以通过观察它吸引大头针的数目来比较两者磁性强弱，B符合题意；
C. 两电磁铁的线圈串联，则通过两线圈的电流大小是一样的，C不符合题意；
D. A线圈和B线圈串联在电路中，通过两个线圈的电流大小是一样的，故D不符合题意
故答案为：B
【分析】本题考查了电磁铁的磁性强弱与线圈匝数的关系。在串联电路中，控制了电流大小，采用了控制变量法。
10、【答案】A
【解析】A.当导线中有电流经过时，小磁针的指向发生偏转，说明通电直导线周围存在磁场，故A正确；
B.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，不是电磁感应，故B错误；
C.地球是一个巨大的磁体，它的地磁两极和地理两极交错分布，并不重合，故C错误；
D.导体在磁场中做切割磁感线运动时，电流表的指针摆动，这是电磁感应现象，为发电机的工作原理，故D错误。
故选A。
【分析】观察各个选项中的图片，分析其中包含的物理原理即可。
11、【答案】C
【解析】A．与家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，即使是低功率用电器也不能用两孔插座替代，A不符合题意；
B．该图是奥斯特实验，说明电流的周围存在磁场，B不符合题意；
C．图丙中通电导体在磁场中受力运动；当扬声器的线圈有电流通过时，扬声器中的永磁体会对线圈有作用力，与图丙的原理相同，C符合题意；
D．闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，D不符合题意。
故答案为：C。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
12、【答案】B
【解析】由题图可知，本题研究的是电动机的工作原理，在磁场方向一定时，通电线圈的受力方向与电流方向有关，由于ab边在甲图中受到向上的力，由于换向器的作用，改变了ab边中的电流方向，因此乙图中受到向下的力，磁场力方向改变。
故答案为：B
【分析】在磁场方向一定时，通电线圈的受力方向与电流方向有关.
二、填空题
1、【答案】左右往复；通电导体；电能转化为机械能
【解析】【解答】当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜左右往复运动，因为电流方向改变，音圈受力方向改变。音圈之所以运动，是由于磁场对通电导体有力的作用，改变了线圈的运动状态。此现象中，消耗电能，产生机械能，电能转化为机械能。
【分析】通电导体在磁场中受力的作用而运动时，电能转化为机械能；通电线圈中的电流方向改变，通电导体在磁场中受力方向不同。
2、【答案】电磁感应；电动机；把cd棒的蹄形磁铁倒转过来
【解析】【解答】当导体ab水平向右移动，即是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应原理；这时导体ab相当于电源，导体cd相当于通电导线，通电导线在磁场中受到力的作用，该现象在生活中的应用是电动机。磁场对通电导线的作用：受力的方向跟电流方向和磁场方向有关，只改变其中一个方向时，受力方向会改变；所以若要使cd棒向左运动，可以把cd棒的蹄形磁铁倒转过来，改变磁场方向，也可以让导体ab水平向左运动，从而改变流过cd棒的电流方向。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
3、【答案】（1）力的作用
（2）电流方向
【解析】【解答】(1)在实验中，当闭合开关后，可以观察到磁场中的金属棒ab在导轨上向右运动，这说明通电导体在磁场中受到力的作用，即磁场对电流有力的作用。
(2)且只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与电流的方向有关。
【分析】通电导体在磁场中受到力的作用；所受力的方向与电流的方向和磁场的方向有关。
4、【答案】电磁感应现象；机械
【解析】【解答】发电机的原理是电磁感应现象，电磁感应现象中的能量转化是机械能转化为电能。本题中的环保手电筒电源就是小型发电机，应用电磁感应原理工作。
【分析】发电机的原理是根据电磁感应现象制成的，将机械能转化为电能。
5、【答案】B；弱
【解析】【解答】解：（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极，B端的磁极为S极。（2）滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。
故答案为：B；弱。
【分析】利用安培定则判断电磁铁的磁极；电磁铁的磁性强弱和线圈的匝数、电流大小有关；滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电流变小，据此分析解答.
6、【答案】①
【解析】【解答】由图示知，电流从通电螺线管的右边流入，据安培定则知，通电螺线管的N极在左端，而名磁极相互排斥，异名磁极相互吸引，所以①号小磁针的N极应指向左边。
【分析】根据安培定则判断螺旋管的磁极位置，结合磁极间相互作用判断小磁针的指向。
三、实验探究
1、【答案】（1）电磁感应；发电机
（2）右；电流
【解析】【解答】(1)实验中发现，铜棒ab左右运动即切割磁感线运动，所以产生了感应电流，电流计指针来回摆动，这种现象叫电磁感应现象．
人们根据这个原理制成了发电机，将机械能转化为电能．
(2)小刚用一节干电池替换了装置中的电流计，他们发现电路一接通，铜棒ab会受到磁场力的作用，所以会向左摆动；
若对调电池的正负极，铜棒ab受到的磁场力方向相反，所以向右摆动．这一现象说明了通电导体在磁场中受力的方向与电流方向有关．
【分析】（1）闭合电路的部分导体切割磁感线时，电路中会产生电流，这是电磁感应现象，根据电磁感应现象，人们制成了发电机.
（2）通电导线在磁场中受到磁场力的作用而运动，磁场力的方向与电流方向、磁场方向有关。
2、【答案】（1）移动滑动变阻器的滑片P的位置
（2）吸引大头针的数目多少；转换
（3）电流大小；线圈匝数
【解析】【解答】(1)移动滑动变阻器的滑片P的位置，可以改变电磁铁中电流的大小。(2)电磁铁磁性的强弱可用用吸引大头针数目的多少来体现。电磁铁的磁性强弱无法直接观察到，故可以通过电磁铁吸引铁钉的多少反映出来，这种研究问题的方法为转换法；(3)左图在线圈的匝数相同时，移动滑动变阻器的滑片P的位置，改变电磁铁中电流的大小。大头针吸引的个数多少不同，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；右图中通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强。故答案为：(1)移动滑动变阻器的滑片P的位置；(2)吸引大头针的数目多少；转换；(3)电流大小；线圈匝数。
【分析】（1）滑动变阻器的作用：一是保护电路，二是调节电路中的电流大小.
（2）探究影响电磁铁磁性强弱的因素实验，实验中应用了转换法（利用电磁铁吸引大头针的多少来判断电磁铁磁性的强弱）；
（3）应用控制变量法（要知道电磁铁的磁性强弱与电流的大小和线圈匝数有关，要研究电磁铁磁性与其中一个量的关系，需要控制另一个量）分析理解．
