§ 11.5
练习使用多用电表
认识多用电表

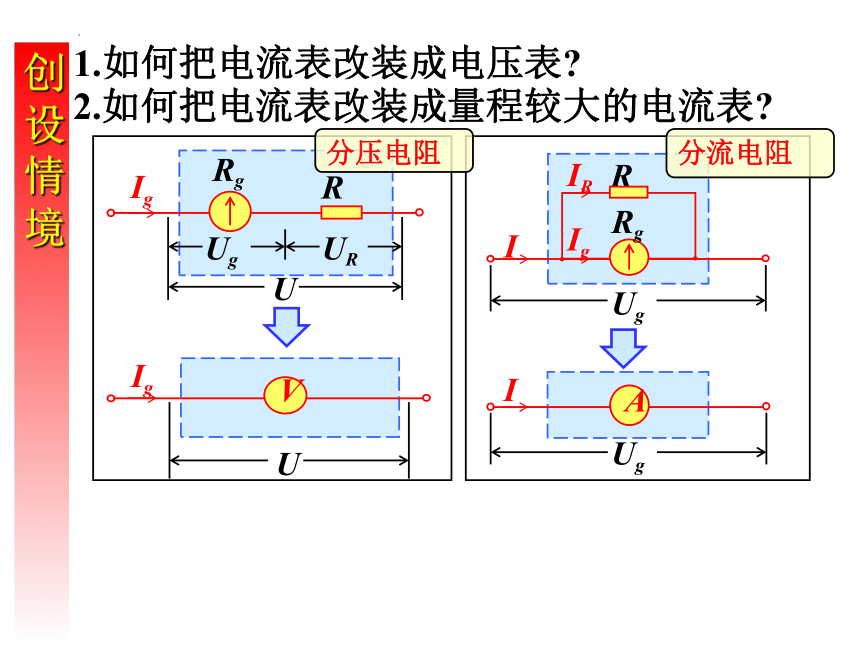

1.如何把电流表改装成电压表
2.如何把电流表改装成量程较大的电流表
创设情境
U
Ig
V
U
Rg
R
Ug
UR
Ig
Ug
A
I
Ug
I
Ig
IR
R
Rg
分压电阻
分流电阻

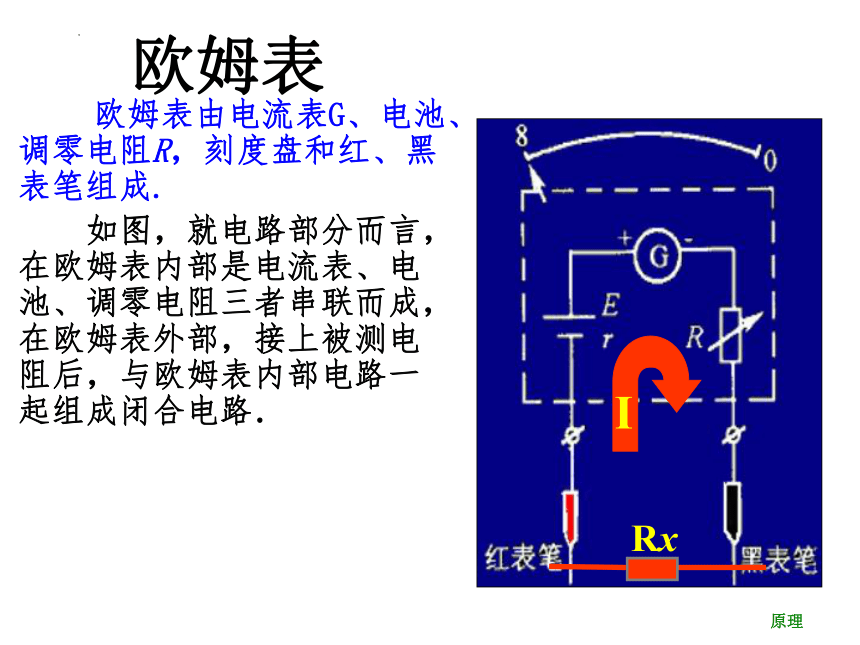

欧姆表
欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.
如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．
I
Rx
原理
A
A
B
A
A
B
R1
A
A
B
R2

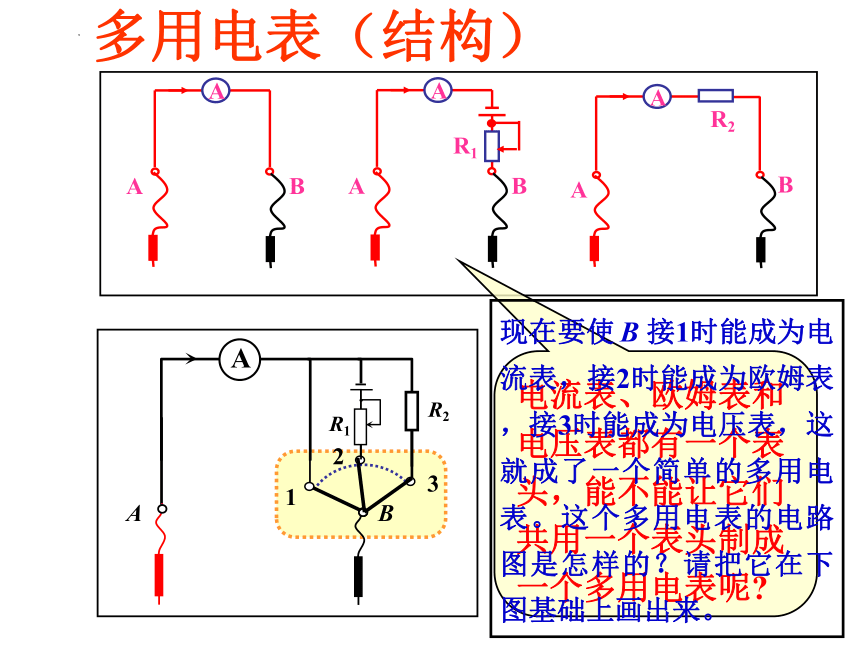

电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢
1
2
3
A
B
R1
R2
A
现在要使 B 接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。
多用电表（结构）

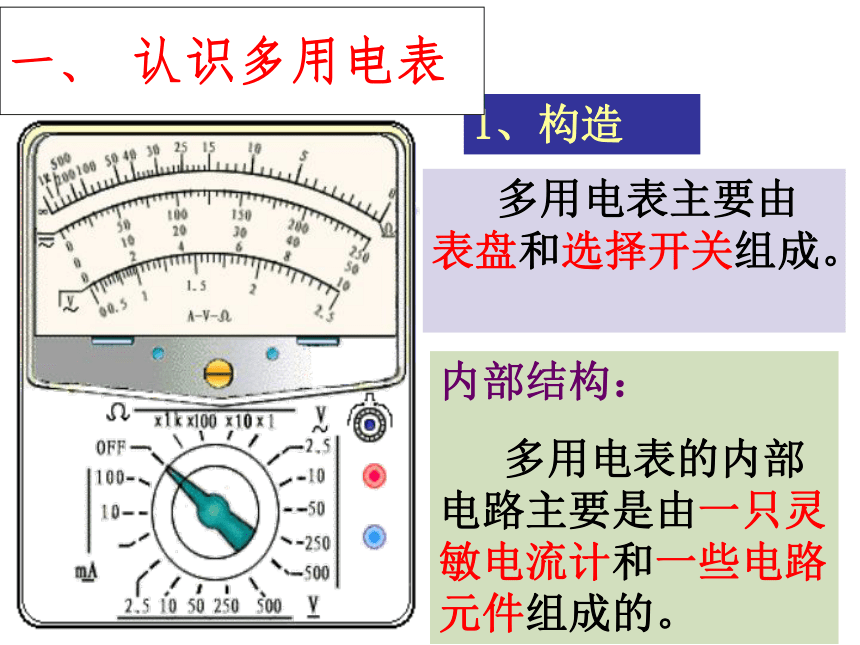

1、构造
多用电表主要由表盘和选择开关组成。
内部结构：
多用电表的内部电路主要是由一只灵敏电流计和一些电路元件组成的。
一、 认识多用电表

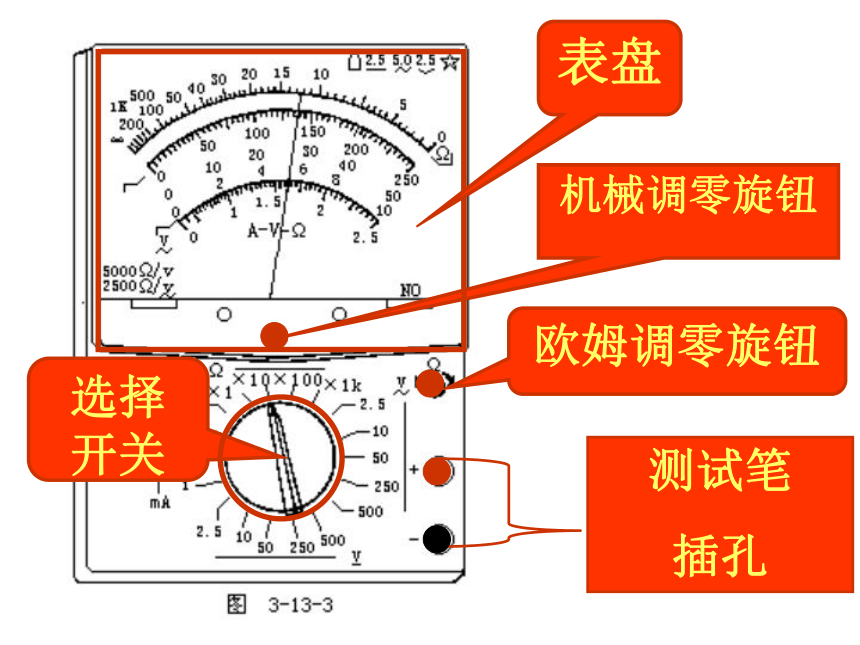

选择
开关
测试笔
插孔
欧姆调零旋钮
机械调零旋钮
表盘

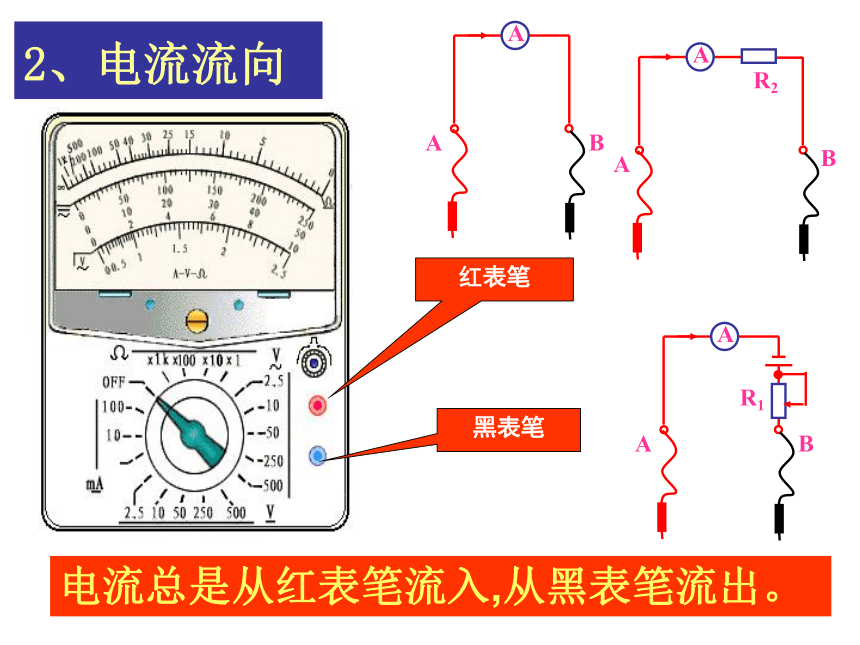

2、电流流向
红表笔
黑表笔
A
A
B
A
A
B
R2
A
A
B
R1
电流总是从红表笔流入,从黑表笔流出。

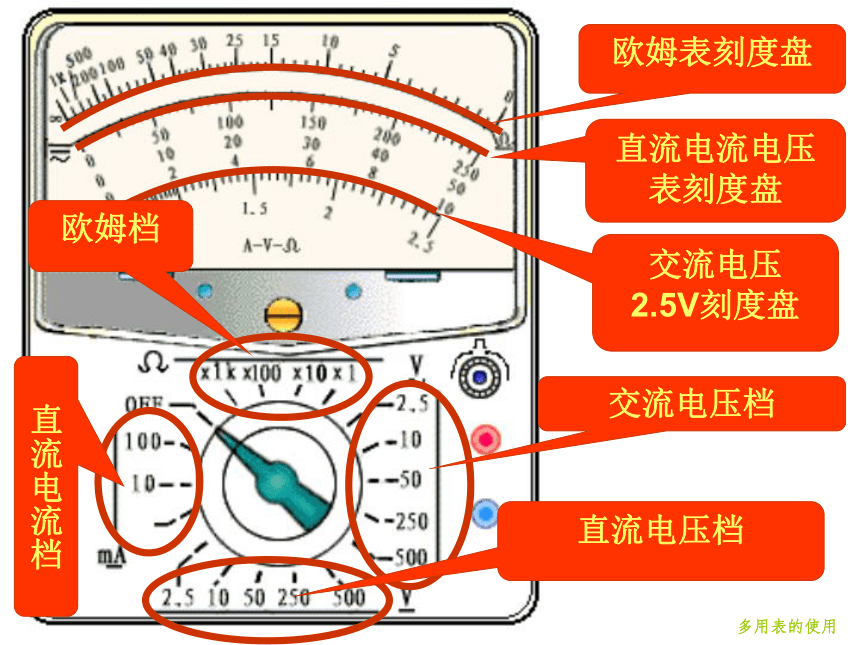

欧姆表刻度盘
直流电流电压表刻度盘
交流电压
2.5V刻度盘
欧姆档
直流电流档
交流电压档
直流电压档
多用表的使用

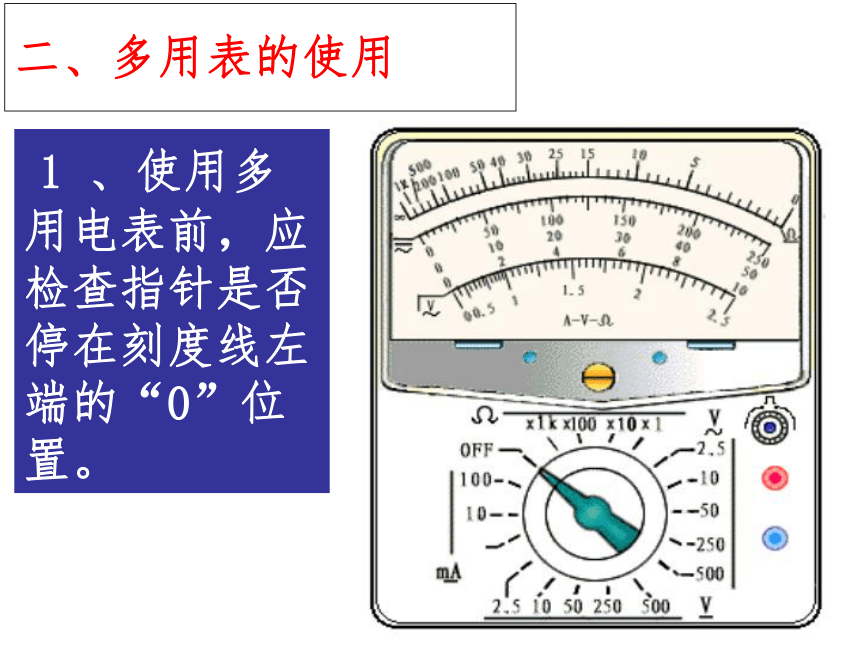

二、多用表的使用
1 、使用多用电表前，应检查指针是否停在刻度线左端的“0”位置。
2、 测量时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量档位和量程上。
读数时，要读取跟功能选择开关档位相应的刻度值。
3 、测量结束后，要将选择开关旋转到交流电压最大档处或“OFF”或交流电压最大处，以保护多用电表。
(3)读数:先看量程再看小格,要正视表针。
1.测量电压 怎样用多用电表测量小灯泡的电压 测量中应注意什么
步骤: (1)选档:量程应大于小灯泡两端电压的估计值。
(2)测量:将电压表并联在待测电路两端。红表笔接高电势,黑表笔接低电势。即电流从红表笔流入从黑表笔流出
多用电表的使用
2.测量电流 怎样用多用电表测量通过小灯泡的电流 测量中应注意什么
(3)读数:先看量程再看小格,要正视表针。
步骤: (1)选档:量程应大于通过小灯泡电流的估计值
(2)测量:将电流表串联在待测电路中,电流应从红表笔流入电表，从黑表笔流出。
多用电表的使用
①机械调零(左侧0):用螺丝刀进行机械调0(左侧0)。 ②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率。
③欧姆调零(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。
④测量:将红黑表笔接被测电阻两端进行测量。 ⑤读数:将指针示数乘以倍率得测量值。 ⑥将选择开关调至 off 档或交流电压最高档位置。
欧姆表的使用步骤:
3.测量定值电阻：怎样用多用电表测量定值电阻 测量中应注意什么
多用电表的使用
①
②
③
④
1、实际使用的欧姆表具有多个量程可以选择，如×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？
2、上面的四个数据中，哪一个比较准确？在实际使用中，如何选择欧姆表的量程？
指针指在中间刻度附近时，读数较为准确。
欧姆表的使用注意：
(1)待测电阻要跟别的元件和电源断开.不能带电测量。
(2)倍率应使指针指在中间位置附近.使指针指在中央1/3刻度范围
欧姆表的使用注意：
Rx
(3)换挡要重新电阻调零.
(4)不要用手接触电阻的两引线。
(5)若发现指针偏角太大或太小应换用倍率较小或较大的挡。 口决：大换小 ，小换大。
练习1、
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。
(1)二极管的单向导电性
4.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻 测量中应注意什么
(2)欧姆表中电流的方向
二极管是一种半导体元件。
导电特点:
电流从正极流入时电阻较小;
电流从负极流入时电阻较大。
Rx
I
多用电表的使用
(3)测量二极管的正向电阻
①机械调0(左侧0)；
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡)；
③电阻调0(右侧0)；
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；
⑤读数:将指针示数乘以倍率得测量值。
多用电表的使用
(4)测量二极管的反向电阻
①机械调0(左侧0)；
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)；
③再次电阻调0(右侧0)；
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；
⑤读数:将指针示数乘以倍率得测量值。
多用电表的使用
A B
若红表笔接A,黑表笔接B,则指针是靠左还是靠右
偏左
练习1、用万用表欧姆档复测两个电阻的阻值：两只电阻阻值分别是R1=50Ω,R2=100KΩ。设S为万用表的选择开关, Q为欧姆档的调零旋钮，下面列出一系列测量两电阻的可能操作。请选出准确且安全的操作合理顺序，填写在题后空白横线上：
A、旋转S使其尖端对准欧姆档×1k处；
B、旋转S使其尖端对准欧姆档×100处
C、旋转S使其尖端对准欧姆档×10处；
D、旋转S使其尖端对准欧姆档×1处
E、旋转S使其尖端对准V∽500处　　　
F、将两表笔分别接R1两端，读出R1的阻值后即断开；
G、将两表笔接R2的两端，读出R2的阻值后即断开；
H、将两表笔短接，调节Q使表针对准欧姆档刻度盘上的零刻度，随后断开。
顺序为:_________________________
D、H、F； A、H、G、E
练习2、一多用电表的电阻挡有三个倍率,分别是×1、×10、×100.用×10挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到______挡.如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是 .
×100
重新欧姆调零
练习3、在使用多用电表测电阻时，以下说法正确的是( )
A．使用前，检查指针是否停在“Ω”的“∞”处
B．每换一次档位，都必须重新进行电阻调零
C．在外电路中，电流从红表笔流经被测电阻到黑表笔．
D．测量时，若指针偏角较小，应换倍率较小的档位来测量．
AB
练习4、一多用电表的表盘的示数如图所示,倍率×100，则该电阻的阻值是 Ω.
约2 200
123Ω
1500Ω
三、练习使用多用电表
1.测量定值电阻
练习5、如果测电阻时，选择×10挡，指针的偏角太小，应当更换哪个倍率后再次测量？
A、 ×100挡 B、 ×1挡
偏角是以左边0刻线为起始边度量的！
A
小换大
大换小
测量二极管的正反向电阻
