电学专题复习课（灯的故事）

课件32张PPT。灯的故事 ——“电学复习课”的设计思路新区一角－－长江北路繁华夜景

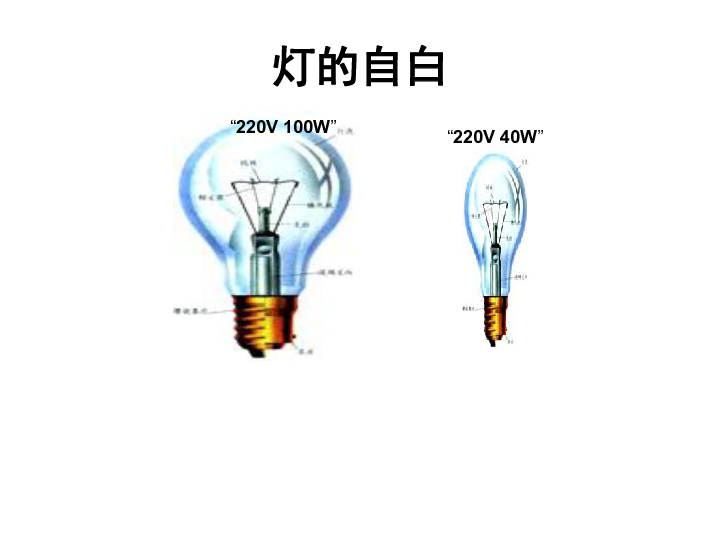

?学前街美丽的长江大桥灯的自白1.我的灯丝是用什么材料制成的？为什么不用常见的铁铜等金属？你了解我吗?你了解我吗?2.我的铭牌是什么意思?
你了解我吗?3.正常发光时,我们的电阻谁大?
你了解我吗?4.我们的灯丝谁粗?
你了解我吗?5.将我们串联,谁亮?
你了解我吗?6.将我们并联,谁亮?
你了解我吗?7. 1Kwh的电能可供我正常工作多少小时?
你了解我吗?8.我为什么会变细?
你了解我吗?9.我为什么会变黑?
什么时候我的灯丝最容易烧断？为什么？你了解我吗?你了解我吗?灯丝烧断后,搭起来我为什么变亮?
在家庭电路中正常工作时，通过我的电流多大？U额＝220V　　P额＝100WP额＝U额I额你了解我吗?正常工作时，我的电阻多大？U额＝220V　　P额＝100W
P额= U额2/R你了解我吗?如果接入110V的电路中使用，我的实际功率多大？U额＝220V　　P额＝100W　　U实＝110VP实＝ U实2/R
P额= U额2/RP实/ P额＝ U实2/ U额2
你了解我吗?将我接入某一电路中，通过我的电流是0.15A，则此时我的实际功率多大？P实＝I实2R　你了解我吗?如果张大爷家的电能表上标有“220V（5A）”的字样，则张大爷家最多能接入我这样的灯泡几个？你了解我吗?如果张大爷家共有我这样的灯泡5个，一台70W的电视机，平均每天都使用2小时，一个月按30天计算，要消耗多少电能？你了解我吗?为了使我接入380V的电路中使用，应如何连接一个多大的电阻？该电阻的功率多大？该电阻1分钟所产生的热量为多少？你了解我吗?你还想了解我吗?一.我不发光时有电阻吗?1.实验原理
2.设计电路
3.可能存在的操作问题?
4.记录表格可能存在的操作问题?1.灯泡不好连接
2.电阻太大,电流太小,不容易测量
3.灯泡不会发光
…….二.能帮我恢复记忆吗? 我的铭牌看不清楚了,你怎样帮帮我吗?

实验原理是………?
需要的器材是…………?三.我的能量是怎样转化的?我正常工作时电能转化为光能的效率为多少?.
我主要把电能转化为什么能? 四.我的未来会怎样?每个家庭都有需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学“STS”研究小组的同学进行了调查，了解到在正常工作时，25W的白炽灯与5W的电子节能灯、45W的白炽灯与9W的电子节能灯，60W的白炽灯与11W 的电子节能灯……的发光效果相当，他们选择其中的一组进行研究，收集了有关数据如下表：
根据上表数据，在照明效果相当的条件下，若都以使用5000h来计算，
1.它们各自要消耗的电能分别是多少?
2.它们各自需要交纳的电费各是多少?
3.60W白炽灯和11W节能灯的成本加电费分别为多少?
4.这能给你什么启示? 0.50.50.5
