第四节 静电的防止与利用
人教版·高中物理·必修三
第九章 静电场及其应用
2合1
知识回顾
新课讲述
9.4 静电的防止与利用
新课讲述
知识回顾
课堂小结
知 识 回 顾
静电场电场线的特点
电场强度方向、静电力方向、电荷电性三者之间的关系
电场强度两
个计算公式
电场和电场线
新课讲述
知识回顾
课堂小结
课 堂 概 要
静电平衡
尖端放电
静电屏蔽
静电吸附
新课讲述
知识回顾
课堂小结
引 入
问题：①车外的人如何放电？②汽车内人会被电到吗？
新课讲述
知识回顾
课堂小结
静 电 平 衡

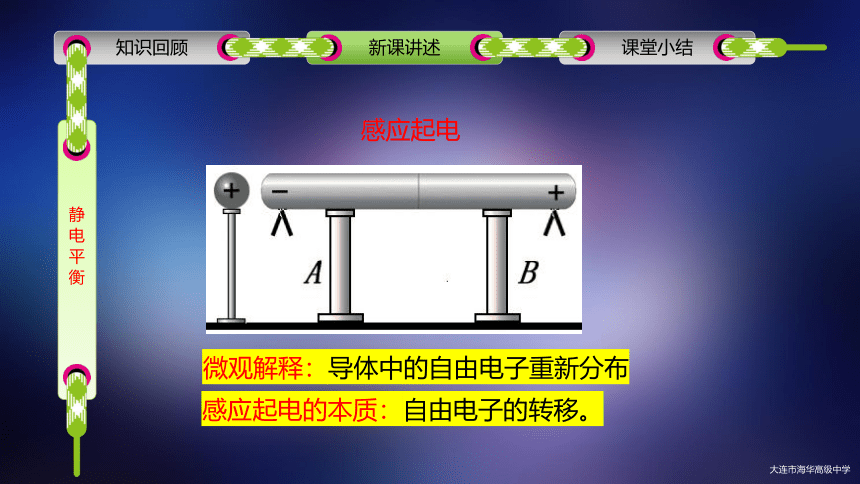

感应起电的本质：自由电子的转移。
微观解释：导体中的自由电子重新分布
感应起电
新课讲述
知识回顾
课堂小结
静 电 平 衡

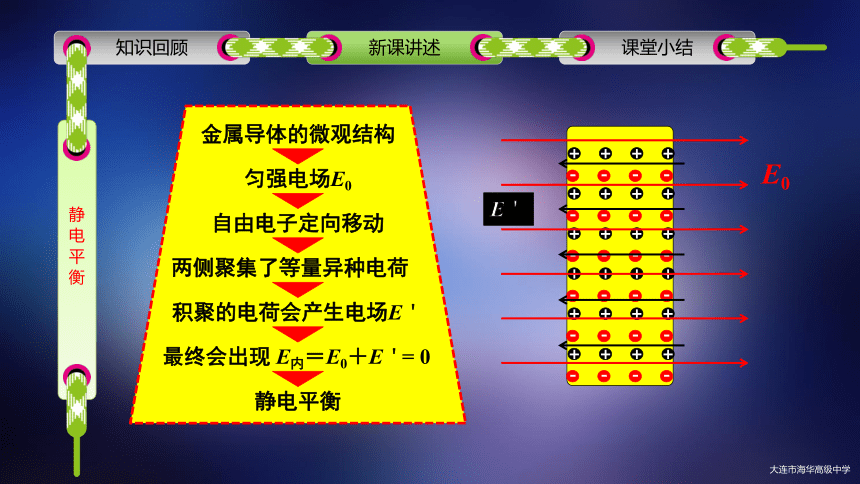

金属导体的微观结构
匀强电场E0
自由电子定向移动
两侧聚集了等量异种电荷
积聚的电荷会产生电场E＇
最终会出现 E内＝E0＋E＇= 0
静电平衡
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
E0
E＇
新课讲述
知识回顾
课堂小结
静 电 平 衡

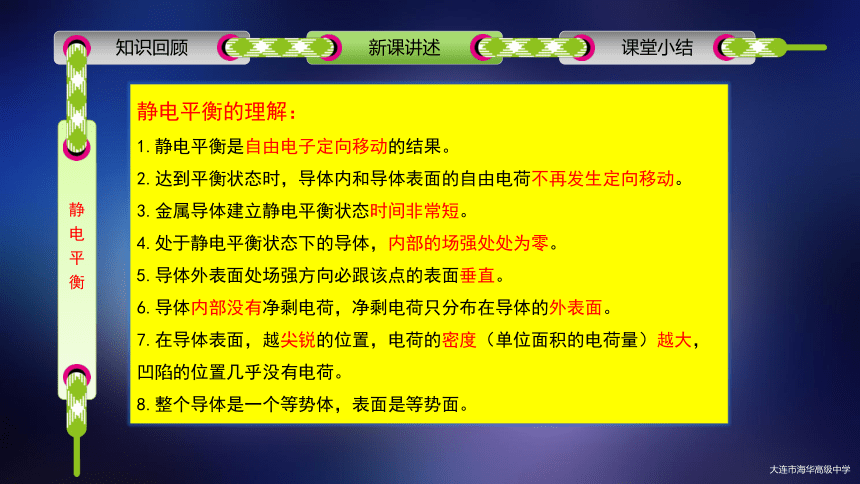

静电平衡的理解：
1.静电平衡是自由电子定向移动的结果。
2.达到平衡状态时，导体内和导体表面的自由电荷不再发生定向移动。
3.金属导体建立静电平衡状态时间非常短。
4.处于静电平衡状态下的导体，内部的场强处处为零。
5.导体外表面处场强方向必跟该点的表面垂直。
6.导体内部没有净剩电荷，净剩电荷只分布在导体的外表面。
7.在导体表面，越尖锐的位置，电荷的密度（单位面积的电荷量）越大，凹陷的位置几乎没有电荷。
8.整个导体是一个等势体，表面是等势面。
新课讲述
知识回顾
课堂小结
尖 端 放 电
新课讲述
知识回顾
课堂小结
尖 端 放 电
静电平衡后，带电体越尖锐的位置，电荷的密度越大。
根据公式 可知该位置电场强度大
空气被电离
导体尖端放电
新课讲述
知识回顾
课堂小结
尖 端 放 电
新课讲述
知识回顾
课堂小结
尖 端 放 电
新课讲述
知识回顾
课堂小结
尖 端 放 电
避雷针
新课讲述
知识回顾
课堂小结
静 电 屏 蔽
静电平衡的导体：
1.导体内部没有净剩电荷，净剩电荷只分布在导体的外表面。
2.处于静电平衡状态下的导体，内部的场强处处为零。
3.处于静电平衡状态下的空腔导体，内部的场强处处为零。
W空腔金属导体起的作用叫静电屏蔽
新课讲述
知识回顾
课堂小结
静 电 屏 蔽
新课讲述
知识回顾
课堂小结
静 电 屏 蔽
外屏蔽
图乙:内屏蔽
新课讲述
知识回顾
课堂小结
静 电 屏 蔽
练习：将悬挂在细线上的带正电的小球A放在不带电的固定的金属空心球壳C内(不和球壁接触)，另有一个悬挂在细线上的带负电的小球B，如图所示，于是有( )
A．A往左偏离竖直方向，B往右偏离竖直方向
B．A的位置不变，B往右偏离竖直方向
C．A往左偏离竖直方向，B的位置不变
D．A和B的位置都不变
B
新课讲述
知识回顾
课堂小结
静 电 屏 蔽
静电屏蔽的应用实例：
1.电力工人高压带电作业，全身穿戴金属丝网制成的衣、帽、手套、鞋，可以对人体起到静电屏蔽作业，使人安全作业。
2.电子仪器外部加装金属壳，通信电缆外面包有一层金属网，
3.三条输电线的上方还有两条导线，与大地相连，形成一个稀疏的金属网，把高压线屏蔽起来，免遭雷击。
4.飞机外壳是金属材料的，它会在雷击时形成静电屏蔽，保护飞机内的乘客。
新课讲述
知识回顾
课堂小结
静 电 吸 附
静电除尘：就是使空气中的尘埃带电，在静电力的作用下，尘埃到达电极而被收集起来，这就是静电除尘。
静电吸附
静电除尘原理
新课讲述
知识回顾
课堂小结
静 电 吸 附
静电喷漆：接负高压的涂料雾化器喷出的油漆微粒带负电，在静电力作用下，这些微粒向着作为正极工件运动，并沉积在工件表面，完成喷漆工作。
静电吸附
静电喷漆
新课讲述
知识回顾
课堂小结
静 电 吸 附
静电复印：复印机也应用了静电吸附，复印机的核心部件是有机光导体鼓，它是一个金属圆柱，表面涂覆有机光导体（OPC）。没有光照时，OPC是绝缘体，受到光照时，变成导体。复印机复印工作过程如下图。
静电吸附
充电 曝光 显影 转印 放电
课堂小结
知识回顾
新课讲述
课 堂 小 结
知识总结
1.静电平衡；2.尖端放电；3.静电屏蔽；4.静电吸附
现象总结
课件制作
作业
优化学案：
1.第四课时的大本全部+小本
2.小本的章末检测卷
